Гидротехнические конструкции: шлюзовые ворота, затворы и швартовные палы
Как поставщик гидротехнических конструкций мы изготавливаем тяжёлые сварные узлы по чертежу — шлюзовые ворота, затворы водосливных плотин и клапанные затворы, швартовные палы — по DIN EN 1090-2 EXC3, с пескоструйной обработкой и покрытием по EN ISO 12944 в Lorch, регион Штутгарта.
Шлюзовые ворота, затворы водосливных плотин и клапанные затворы, щитовые затворы и швартовные палы — тяжёлая сварка по вашему чертежу.
Пескоструйная обработка до степени чистоты Sa 2,5 и покрытие по EN ISO 12944 в установке размером 25 × 7 × 6 м.
Тяжёлые, длинные детали массой до 50 т и длиной до 26 м — перемещение крановой системой 25 т.
Несущие сварные конструкции по высшему классу, сертифицируемому на практике, — плюс EN ISO 3834-2.
VT, PT и MT собственным контрольным персоналом уровня 2 по DIN EN ISO 9712 — прямо на производстве. UT на нашем предприятии силами нашего партнёра по кооперации.
Поставщик для гидротехнического строительства
Поставщик гидротехнических конструкций по чертежу — для Bock Maschinenbau это с 1963 года тяжёлые сварные металлоконструкции для сооружений в воде и у воды. Шлюзовые ворота, затворы водосливных плотин и швартовные палы несут высокие гидростатические и динамические нагрузки и должны десятилетиями оставаться плотными, точными по размерам и коррозионностойкими. Как сертифицированное сварочное предприятие мы рассчитываем каждый узел на несущую способность, плотность и выносливость.
Вся глубина производства для этого находится в Lorch, регион Штутгарта. От газокислородной резки на столе 20 × 3,5 м до 200 мм толщины материала через сварку под флюсом и MAG до ЧПУ-обработки крупногабаритных деталей, пескоструйной обработки и нанесения покрытия — всё выполняется под одной крышей. Это сокращает сроки прохождения заказа, исключает перевозки между участками и обеспечивает полную прослеживаемость материала по EN 10204.
Мы работаем как контрактный производитель по вашим заданиям — от отдельного запорного органа до комплектного узла ворот. На 14 000 м² производственной площади работают более 100 квалифицированных специалистов с опытом 63 лет в тяжёлых металлоконструкциях.
Типовые детали для гидротехнических конструкций
Будь то строительство новой подпорной установки или замена отдельных запорных органов — мы изготавливаем по чертежу и техническому заданию заказчика:
- Шлюзовые ворота и узлы шлюзов для каналов, портов и водных путей — сварные корпуса ворот с обработанными присоединительными и уплотнительными поверхностями
- Щитовые затворы и шиберы шлюзов — запорные органы для регулирования воды, сварка с точностью размеров и механическая обработка

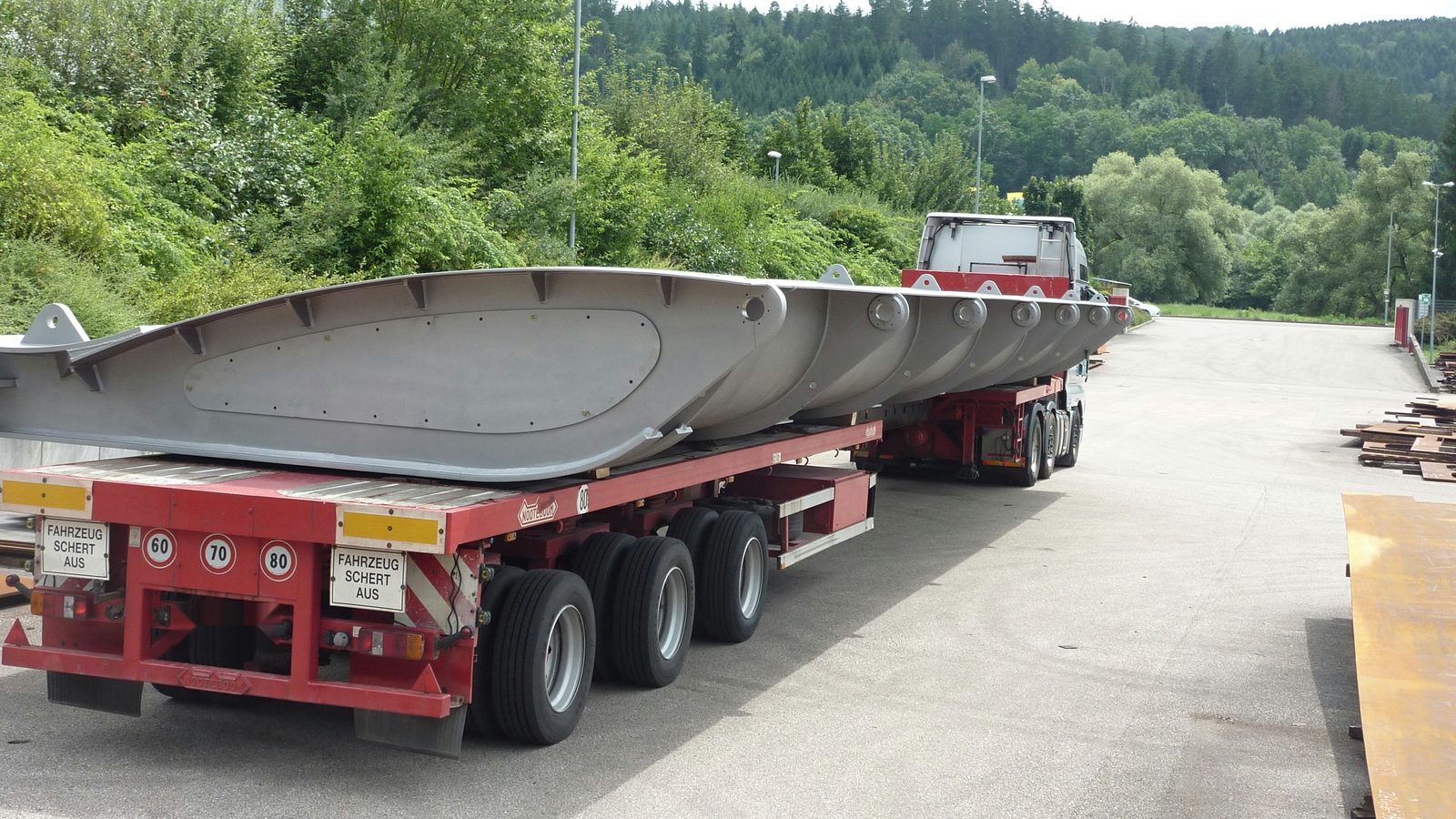

- Клапанные затворы рыбовидного сечения, а также затворы водосливных плотин и подпорные затворы для подпорных сооружений — жёсткие на кручение полые корпуса с длинными плотными сварными швами
- Швартовные палы — сварные конструкции палов для портов и причалов, рассчитанные на ударные и швартовные нагрузки
- Компоненты подпорных сооружений и несущие рамные конструкции по чертежу — от закладной рамы до комплектного узла
Другие детали для гидротехнических конструкций мы изготавливаем по чертежу по запросу — пришлите нам ваши документы.
Материалы для гидротехнических конструкций
Для несущих конструкций в гидротехническом строительстве мы обрабатываем конструкционную сталь S235/S355 и мелкозернистую сталь до S1100 — для оптимизированных по массе ворот и затворов с высоким пределом текучести. Там, где требуется повышенная коррозионная стойкость, мы изготавливаем из нержавеющей стали 1.4301 до 1.4571, а также дуплекса 1.4462. Всего доступно более 40 марок материалов, распространённые качества — со склада.
Каждая партия полностью маркирована и документирована сертификатом качества 3.1 по EN 10204. Для переклеймения остатков материала мы уполномочены GSI SLV München — прослеживаемость остаётся замкнутой от приёмки материала до готового узла.
Антикоррозийная защита по EN ISO 12944 — пескоструйная обработка и покрытие собственными силами
Детали гидротехнических конструкций постоянно находятся под воздействием воды, влаги и переменных нагрузок — антикоррозийная защита определяет срок службы. Мы обрабатываем ворота, затворы и палы в пескоструйной установке размером 25 × 7 × 6 м до степени чистоты Sa 2,5 и затем наносим покрытие по EN ISO 12944 — рассчитанное на высокие категории коррозионной агрессивности и длительный срок защиты.
Поскольку сварка, механическая обработка, пескоструйная обработка и нанесение покрытия происходят на одном заводе, нет промежуточных перевозок и повреждений покрытия при чужом обращении. Вы получаете узел, готовый к монтажу, с документированной системой покрытия.
Промышленная окраска по EN ISO 12944
Качество и контроль в гидротехническом строительстве
Шлюзовые ворота и водосливные затворы — несущие сварные конструкции с постоянной переменной нагрузкой; мы изготавливаем их по DIN EN 1090-2 EXC3, высшему классу исполнения, сертифицируемому на практике, и выполняем с EN ISO 3834-2 всеобъемлющие требования к качеству сварки. Документация на материалы по EN 10204 входит в стандарт.

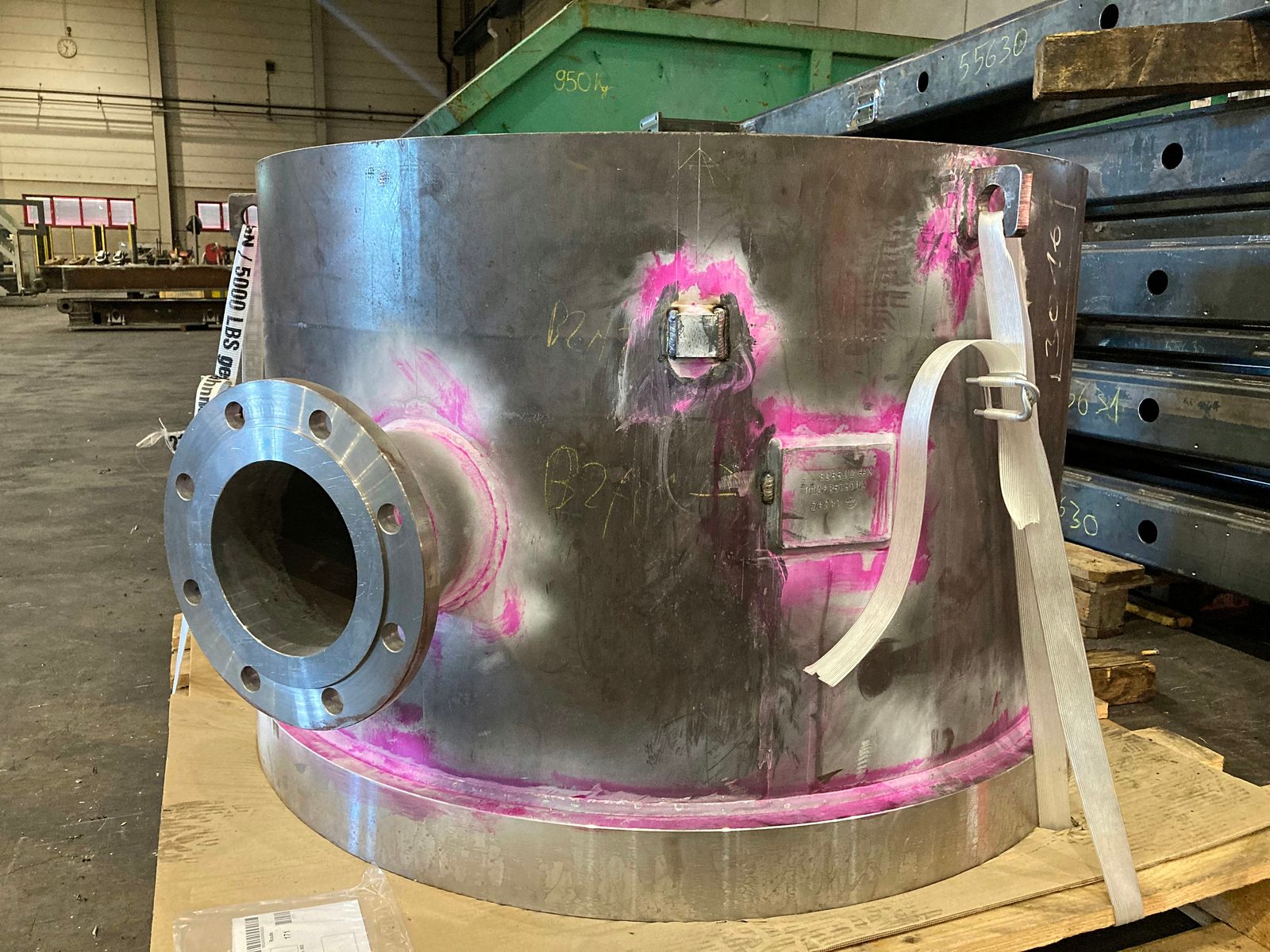

Неразрушающий контроль собственными силами
Сварные швы в гидротехническом строительстве должны быть плотными и выносливыми — мы проверяем их там, где они возникают:
- Визуальный контроль (VT), капиллярный контроль (PT) и магнитопорошковый контроль (MT) выполняют собственные специалисты уровня 2 по DIN EN ISO 9712 непосредственно на производстве.
- Ультразвуковой контроль (UT) выполняется под конкретный проект на нашем предприятии сертифицированным контрольным персоналом нашего партнёра по кооперации. Разрушающие испытания, такие как испытания на растяжение, мы заказываем в аккредитованных партнёрских лабораториях.
Объём контроля и документация определяются вашей спецификацией или нормой — с протоколами контроля на каждый узел.
Почему Bock как поставщик гидротехнических конструкций
- Тяжело и крупно из одних рук
- Раскрой, сварка, ЧПУ-обработка крупногабаритных деталей, пескоструйная обработка и покрытие на одном заводе — детали до 50 т и 26 м, перемещаемые крановой системой 25 т.
- Антикоррозийная защита собственными силами
- Пескоструйная обработка до Sa 2,5 и покрытие по EN ISO 12944 в установке 25 × 7 × 6 м — без промежуточной перевозки к подрядчику по покрытиям.
- Сертифицировано и прослеживаемо
- DIN EN 1090-2 EXC3, EN ISO 3834-2, сертификат качества 3.1 и полная маркировка материалов по EN 10204 — переклеймение по полномочиям от GSI SLV München.
- Компетенция контроля собственными силами
- VT, PT и MT уровня 2 по DIN EN ISO 9712 собственным персоналом, UT на нашем предприятии силами нашего партнёра по кооперации — короткие пути от сварного шва до протокола контроля.
- Опыт с 1963 года
- 63 лет тяжёлых металлоконструкций, более 100 квалифицированных специалистов и 14 000 м² производственной площади в Lorch, регион Штутгарта.
Частые вопросы — гидротехнические конструкции
Изготавливает ли Bock шлюзовые ворота и швартовные палы по чертежу?
Да. Мы изготавливаем шлюзовые ворота, затворы водосливных плотин и подпорные затворы, клапанные затворы рыбовидного сечения, щитовые затворы и швартовные палы по вашему чертежу — тяжёлая сварка по DIN EN 1090-2 EXC3, механическая обработка и антикоррозийная защита по EN ISO 12944.
Как Bock защищает гидротехнические детали от коррозии?
Мы обрабатываем детали в установке размером 25 × 7 × 6 м до степени чистоты Sa 2,5 и затем наносим покрытие по EN ISO 12944 — рассчитанное на высокие категории коррозионной агрессивности для длительной эксплуатации в воде и у воды. Пескоструйная обработка и нанесение покрытия выполняются на том же заводе, что и сварка.
До какого размера и веса ведётся производство?
До 50 т массы детали и 26 м длины детали. Перемещение тяжёлых корпусов ворот и затворов обеспечивает крановая система 25 т; газокислородный раскрой возможен на столе 20 × 3,5 м до 200 мм толщины материала.
Какие материалы Bock обрабатывает для гидротехнических конструкций?
Конструкционная сталь S235/S355, мелкозернистая сталь до S1100, нержавеющая сталь 1.4301 до 1.4571 и дуплекс 1.4462 — всего более 40 марок материалов. Каждая поставка по желанию получает сертификат качества 3.1 по EN 10204 с полной прослеживаемостью.
Как проверяются и документируются сварные швы в гидротехническом строительстве?
Визуальный, капиллярный и магнитопорошковый контроль (VT, PT, MT) выполняют собственные специалисты уровня 2 по DIN EN ISO 9712; ультразвуковой контроль (UT) выполняется на нашем предприятии силами нашего партнёра по кооперации. Объём контроля и протоколы определяются вашей спецификацией — документацию мы передаём вместе с узлом.
В каких регионах Bock работает как поставщик гидротехнических конструкций?
Производство находится в Lorch, регион Штутгарта; мы поставляем заказчикам гидротехнических конструкций по всей Германии и в регионе DACH. Пришлите нам запрос — проверка чертежа и предложение без обязательств.
Запросить детали для гидротехнических конструкций
Пришлите нам ваши чертежи — мы проверим изготовление тяжёлых гидротехнических узлов, включая механическую обработку и антикоррозийную защиту по EN ISO 12944, и составим коммерческое предложение без обязательств.
Сертифицировано по DIN EN 1090-2 EXC3 · сертификат качества 3.1 по EN 10204.
