Фрезерно-расточный центр с подвижной стойкой – Soraluce FR 20 000 | Контрактное производство в Lorch
Soraluce FR 20 000 – фрезерно-расточный центр с подвижной стойкой, поворотной фрезерной головкой и поворотным столом: фрезерование, сверление и растачивание крупных, габаритных деталей до 50 т за одну установку, контрактное производство в Lorch без минимальных партий.
Ход по оси X 20 000 мм
Ходы X 20 000 · Y 4 000 · Z 1 600 мм – большая рабочая зона для длинных деталей.
Поворотная фрезерная головка
Поворотно-наклонная фрезерная головка для сложных контуров и многосторонней обработки за одну установку.
Поворотный стол 2,5 × 2,5 м
Поворотный стол Demmeler для тел вращения и тяжёлых заготовок – работа с тяжёлыми грузами до 50 т с помощью крана 2×25 т.
Открытая рабочая зона
Открыта сверху – без ограничения по высоте, как у портала; габаритные тяжёлые детали свободно устанавливаются краном.
Тяжёлые детали до 50 т
Крановая система 2×25 т и инфраструктура цеха для крупногабаритных заготовок.
Сталь · Hardox · нержавеющая сталь
Конструкционная сталь, мелкозернистая конструкционная сталь до S1100, Hardox 400/500 и нержавеющая сталь 1.4301/1.4571.

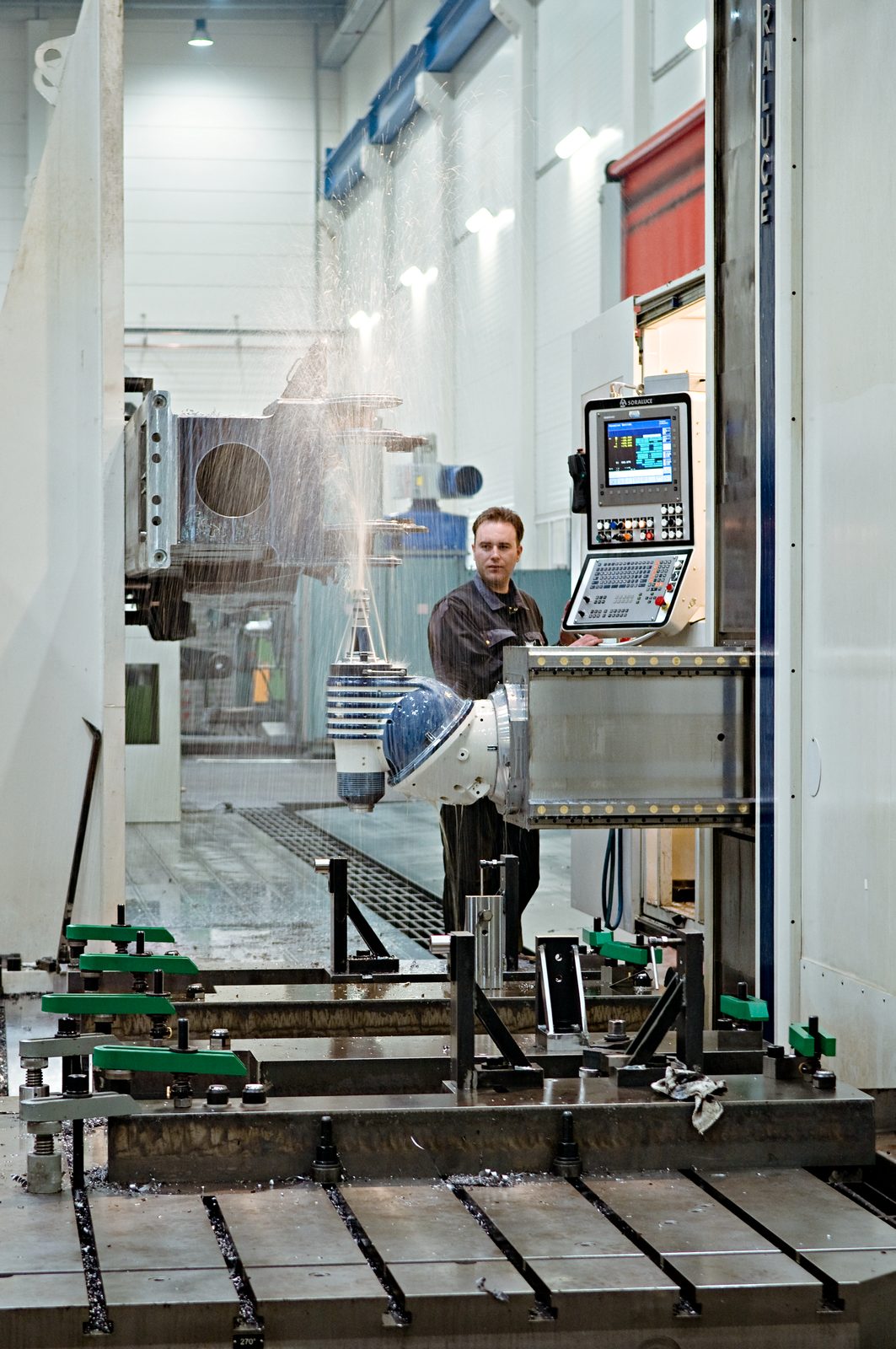

Фрезерно-расточный центр с подвижной стойкой – что может Soraluce FR 20 000
Во фрезерно-расточном центре с подвижной стойкой фрезерная головка перемещается на подвижной стойке, а не в портале. Благодаря этому рабочая зона открыта сверху и не имеет ограничения по высоте – габаритные и высокие детали свободно устанавливаются краном и обрабатываются за одну установку.
Soraluce FR 20 000 совмещает фрезерование, сверление и растачивание в одном станке. Поворотная фрезерная головка делает доступными сложные контуры и обработку нескольких сторон детали за одну установку; поворотный стол (Demmeler 2 500 × 2 500 мм) дополнительно принимает тела вращения и тяжёлые заготовки.
Программирование выполняется по данным CAD или размерам чертежа через Heidenhain iTNC 530 – в равной мере отдельные детали, прототипы и малые серии, как контрактное производство без минимальных партий. Крановая система 2×25 т обеспечивает установку заготовок до 50 т.
После обработки детали могут напрямую передаваться на портальное фрезерование, расточные работы, сварку, пескоструйную обработку и окраску – всё на одном предприятии в Lorch, без внешней логистики между этапами обработки.
Технические данные станка – Soraluce FR 20 000
Основные данные фрезерно-расточного центра с подвижной стойкой в контрактном производстве Bock:
| Параметр | Soraluce FR 20.000 |
|---|---|
| Тип конструкции | Фрезерно-расточный центр с подвижной стойкой, поворотная фрезерная головка |
| Ход по оси X (длина) | 20 000 мм |
| Ход по оси Y (ширина) | 4 000 мм |
| Ход по оси Z (высота) | 1 600 мм |
| Поворотный стол | Demmeler 2 500 × 2 500 мм |
| Виды обработки | Фрезерование · сверление · растачивание |
| Система ЧПУ | Heidenhain iTNC 530 |
Какой станок будет обрабатывать вашу деталь, мы определяем в соответствии с вашими требованиями. Конкретную технологическую возможность и допуски мы проверяем по каждому проекту на основании вашего чертежа.
Типовые применения фрезерно-расточного центра с подвижной стойкой
Soraluce FR 20 000 в компании Bock применяется для:
- Крупные корпуса, рамы и сварные узлы с обработкой с нескольких сторон
- Габаритные, высокие детали без ограничения по высоте, свойственного порталу
- Отверстия, посадочные отверстия и расточенные посадочные места подшипников на крупных деталях
- Тела вращения на поворотном столе
- Предварительно обработанные заготовки как этап производства сварных конструкций
Обработанные детали могут быть сварены, подвергнуты пескоструйной обработке и окрашены на том же предприятии. Открытая рабочая зона особенно подходит для габаритных, высоких и тяжёлых деталей, которые портальный станок ограничил бы по высоте. Документация качества и протоколы измерений по DIN EN ISO 9001:2015 доступны в стандартном порядке.
Материалы для фрезерно-расточного центра с подвижной стойкой
Bock использует преимущественно европейские качественные стали:
- Конструкционная сталь S235, S355
- Мелкозернистая конструкционная сталь до S1100 – высокопрочная, свариваемая
- Hardox 400 / 500 – износостойкая сталь
- Нержавеющая сталь 1.4301, 1.4571 – коррозионностойкая
- Специальные стали по чертежу и требованиям заказчика
Сертификаты на материалы предоставляются по запросу или в соответствии с требованиями проекта.
Обзор услуг: контрактное производство и металлоконструкции →
Фрезерно-расточный центр с подвижной стойкой в компании Bock – ваши преимущества
Bock Maschinenbau эксплуатирует Soraluce FR 20 000 как часть полного производственного процесса:
- Открытая рабочая зона
- Без ограничения по высоте, свойственного порталу – габаритные и высокие тяжёлые детали свободно устанавливаются краном.
- Поворотная фрезерная головка
- Сложные контуры и многосторонняя обработка за одну установку.
- Поворотный стол 2,5 × 2,5 м
- Поворотный стол Demmeler для тел вращения и тяжёлых заготовок.
- Тяжёлые детали до 50 т
- Кран 2×25 т и инфраструктура цеха для крупногабаритных заготовок.
- DIN EN ISO 9001:2015
- Менеджмент качества с документированным учётом материалов.
- Арсенал инструмента, накопленный за десятилетия
- Выросший за годы парк специального инструмента и оснастки – угловые фрезерные головки, длинные расточные и растачивающие штанги и специальные фрезы для труднодоступных поверхностей и многосторонней обработки.
- Партнёр для Ostwürttemberg
- Крупногабаритные фрезерованные и сверлёные детали для установкостроителей из Ostwürttemberg и региона Штутгарта — из одних рук в Lorch, с доставкой по всей Германии, в Австрию и Швейцарию.
Часто задаваемые вопросы о фрезерно-расточном центре с подвижной стойкой
Что такое фрезерно-расточный центр с подвижной стойкой?
Во фрезерно-расточном центре с подвижной стойкой фрезерную головку несёт подвижная стойка. В отличие от портального станка, рабочая зона открыта сверху – габаритные и высокие детали можно свободно устанавливать краном и обрабатывать.
Насколько крупными могут быть детали?
Soraluce FR 20 000 обеспечивает ходы X 20 000 · Y 4 000 · Z 1 600 мм и поворотный стол 2 500 × 2 500 мм. С помощью крана 2×25 т устанавливаются заготовки до 50 т.
Какие виды обработки возможны?
Фрезерование, сверление и растачивание за одну установку – с поворотной фрезерной головкой для сложных контуров и нескольких сторон детали. Затем следуют сварка, пескоструйная обработка и окраска на том же предприятии.
Изготавливаете ли вы также отдельные детали?
Да. Обработка выполняется как контрактное производство без минимальных партий – в равной мере отдельные детали, прототипы и малые серии, программируемые по данным CAD или размерам чертежа.
Контакт
Ваш проект — напрямую из региона
Отправьте нам запрос на контрактное производство, металлоконструкции или специальное машиностроение — мы свяжемся с вами в ближайшее время.
Запросить фрезерно-расточный центр с подвижной стойкой
Пришлите нам ваш чертёж, материал, размеры и количество. Мы проверим технологическую возможность и подготовим предложение под конкретный проект.
