Karusselldrehen Schwerteile bis 25 t – Lohnfertigung Lorch
Karusselldrehen für große rotationssymmetrische Schwerteile bis 25 t – präzise gedreht aus Stahl, Hardox und Edelstahl, als Lohnfertigung in Lorch (Ostalbkreis · Raum Stuttgart) ohne Mindestmengen.
Drehdurchmesser Ø 4.800 mm
Einer der größten Karusselldrehtische der Region – für großformatige rotationssymmetrische Bauteile.
Drehhöhe bis 2.400 mm
Auch besonders hohe Bauteile, die auf Standarddrehmaschinen nicht bearbeitbar sind – beim Bohren von oben nutzbar bis 2.000 mm Bohrhöhe.
Tischlast bis 25 t
2×25-t-Kransystem und Halleninfrastruktur für sicheres Handling großer Werkstücke.
Stahl · Hardox · Edelstahl
Baustahl, Feinkornbaustahl bis S1100, Hardox 400/500 und Edelstahl 1.4301/1.4571.
Lohnfertigung ohne Mindestmengen
Einzelteile, Prototypen und Serienteile werden gleichermaßen nach Zeichnung gefertigt.
DIN EN ISO 9001:2015
Dokumentierte Werkstoffführung und Maßprotokolle für abnahmepflichtige Bauteile.
Karusselldrehen – Verfahren für Großbauteile bis 25 t
Beim Karusselldrehen rotiert das Werkstück auf einem waagerechten Drehtisch, während das Werkzeug vertikal und horizontal verfährt. Ideal für Bauteile, die zu groß und zu schwer für konventionelle Drehmaschinen sind. Der Drehtisch mit Ø 4.800 mm und bis 2.400 mm Drehhöhe bietet maximale Aufspannfläche. Beim Bohren stellt der Bohrkopf von oben zu und begrenzt die nutzbare Höhe auf 2.000 mm Bohrhöhe. Die praktisch erreichbare Bauteilhöhe richtet sich nach Aufspannung und Abstützung des Werkstücks – dazu beraten wir gern projektbezogen.
Flansche, Ringe, Buchsen und Scheibenteile werden nach Zeichnung gefertigt. Die CNC-Steuerung gewährleistet reproduzierbare Toleranzen auch bei schweren und großformatigen Werkstücken. Das 2×25-t-Kransystem im Werk ermöglicht sicheres Rüsten und Positionieren.
Einzelteile, Kleinserien und wiederkehrende Serienteile werden in der Lohnfertigung in Lorch gefertigt – ohne Mindestmengen, zuverlässig nach Liefertermin.
Die Maßkontrolle erfolgt nach Zeichnung und Toleranzvorgabe mit kalibrierten Messmitteln. Maßprotokolle werden projektbezogen erstellt und dem Lieferumfang beigefügt. Materialzeugnisse der eingesetzten Werkstoffe sind auf Anfrage verfügbar. Die Qualitätssicherung erfolgt nach DIN EN ISO 9001:2015 mit vollständiger Rückverfolgbarkeit.
Karusselldrehteile werden bei Bock häufig als Vorfertigungsstufe für komplexe Schweißkonstruktionen und Sondermaschinenbauteile eingesetzt. Durch das direkte Zusammenwirken von Drehen, Fräsen und Schweißen im selben Betrieb können Bauteile ohne externe Logistik weitergegeben werden – das verkürzt Durchlaufzeiten erheblich.
Schwere Drehteile für Kran- und Hebezeugkonstruktionen, Fahrzeuganlagen und den Anlagenbau werden regelmäßig bei Bock gefertigt. Das 2×25-t-Kransystem im Werk sichert das Handling und Rüsten von Schwerteilen bis 50 t zuverlässig und sicher – auch bei unhandlichen Abmessungen.
Maschinendaten
| Parameter | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Drehdurchmesser | Ø 4.800 mm | Ø 655 mm | Ø 350 mm |
| Drehhöhe | 2.400 mm | — | — |
| Bohrhöhe | 2.000 mm | — | — |
| Drehlänge | — | 2.000 mm | 1.000 mm |
| Tischlast | 25 t | — | — |
Werkstoffe für das Karusselldrehen
Die Bock Maschinenbau GmbH setzt überwiegend europäische Qualitätsstähle mit lückenloser Rückverfolgbarkeit ein:
- Baustahl S235, S355 – Standard-Konstruktionsstahl
- Feinkornbaustahl bis S1100 – hochfest, schweißgeeignet
- Hardox 400 / 500 – verschleißfester Stahl für beanspruchte Bauteile
- Edelstahl 1.4301, 1.4571 – korrosionsbeständig
- Sonderstähle nach Zeichnung und Kundenvorgabe
Materialzeugnisse und Werkstofffnachweise werden projektbezogen bereitgestellt.
Typische Anwendungen beim Karusselldrehen
Das Karusselldrehen wird für große Rotationsbauteile eingesetzt, die nach Zeichnung oder Spezifikation gefertigt werden:

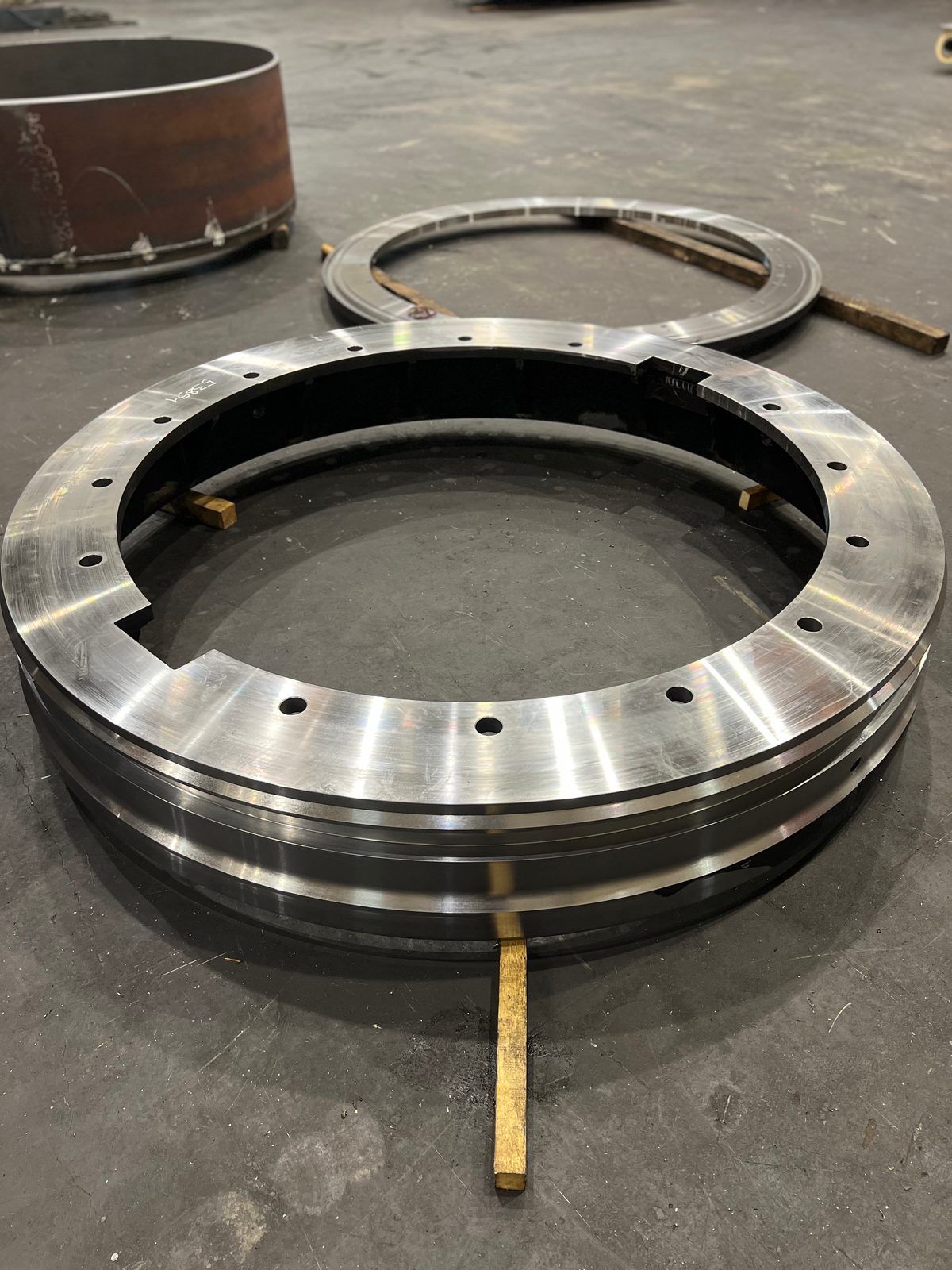

- Flansche für Rohrleitungen, Druckbehälter und Anlagenbau
- Buchsen, Hohlzylinder und Ringe für Sondermaschinenbau

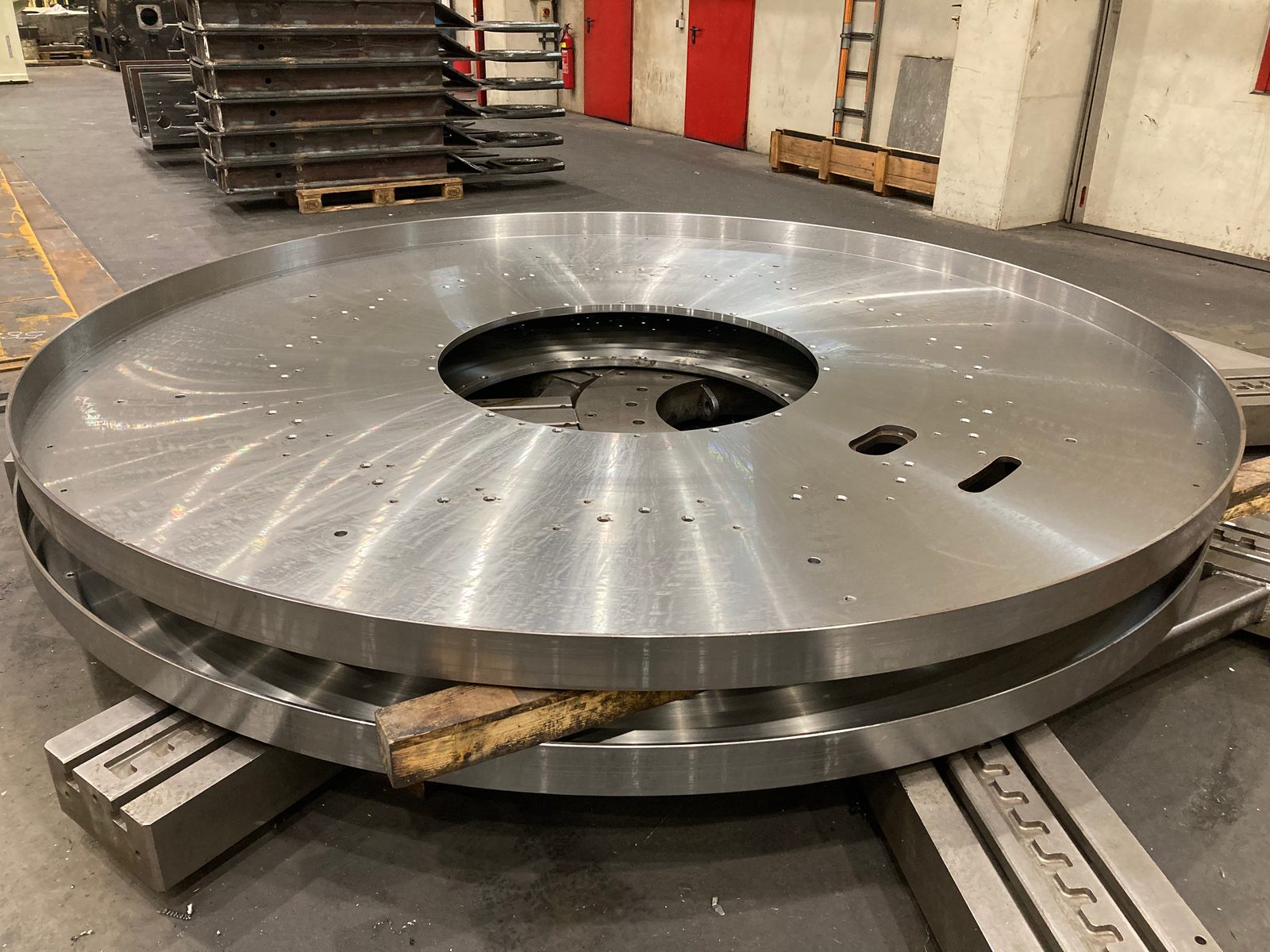

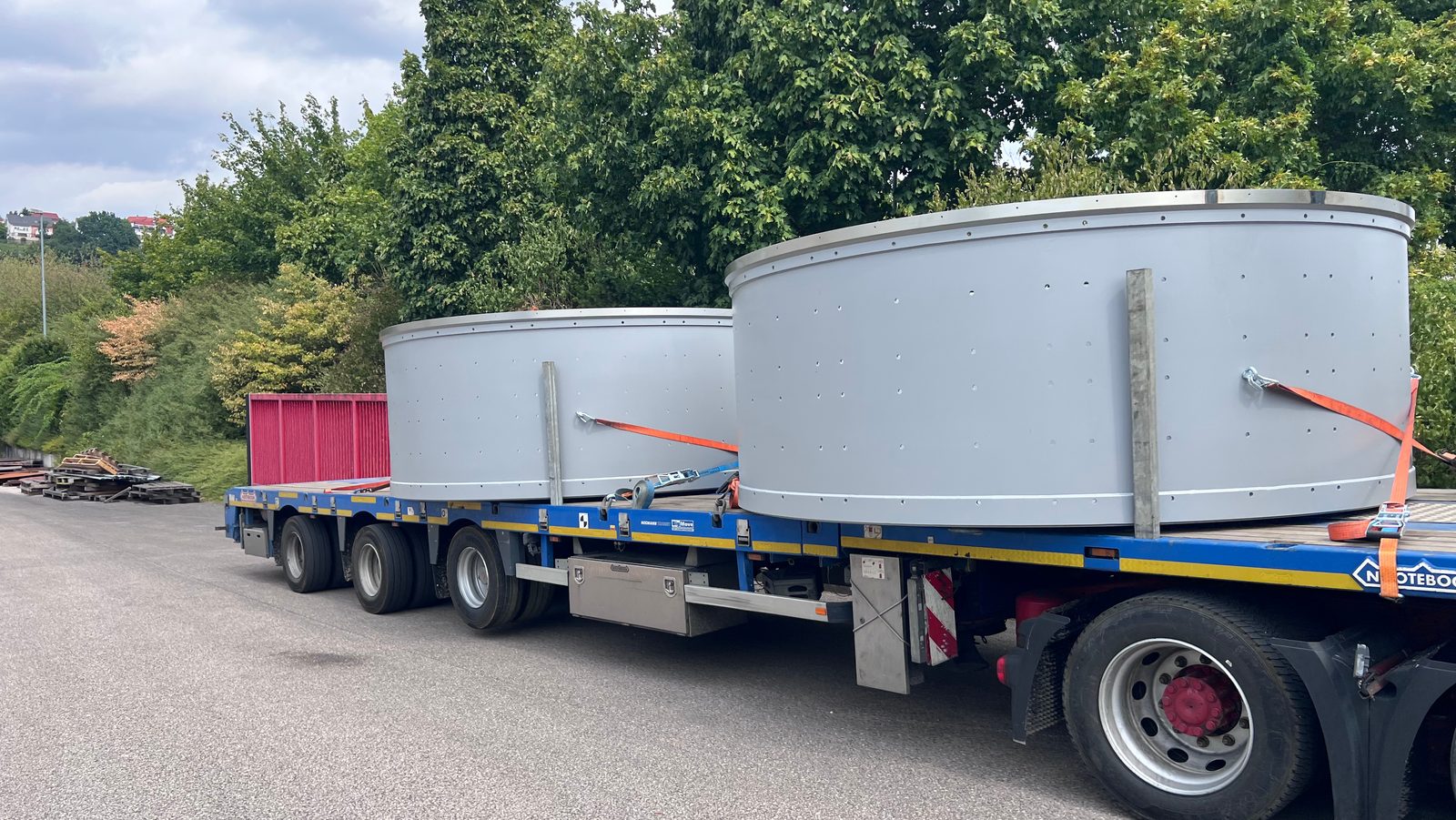

- Großringe und Scheibenteile für Schwerlastanwendungen
- Aufnahmen und Grundplatten für Maschinenfundamente
- Drehteile für Fahrzeug- und Krantraganlagen
Drehteile werden häufig als Vorfertigungsstufe für Schweißbaugruppen und Schweißkonstruktionen eingesetzt. Das direkte Weitergeben ohne externe Logistik spart Rüstzeit und Transportkosten erheblich. Für Bauteile aus Kranbau, Fahrzeugbau und Anlagenbau stehen Drehmaschinen verschiedener Bausgrößen sowie das 2×25-t-Kransystem für schwere Rohlinge bis 50 t bereit. Die Lohnfertigung umfasst Karusselldrehteile ebenso wie zylindrische Außen- und Innenprofile nach Zeichnung. Fertigungs- und Qualitätsdokumentation nach DIN EN ISO 9001:2015 sind für alle Auftragstypen standardmäßig verfügbar.
Impressionen aus dem Karusselldrehen

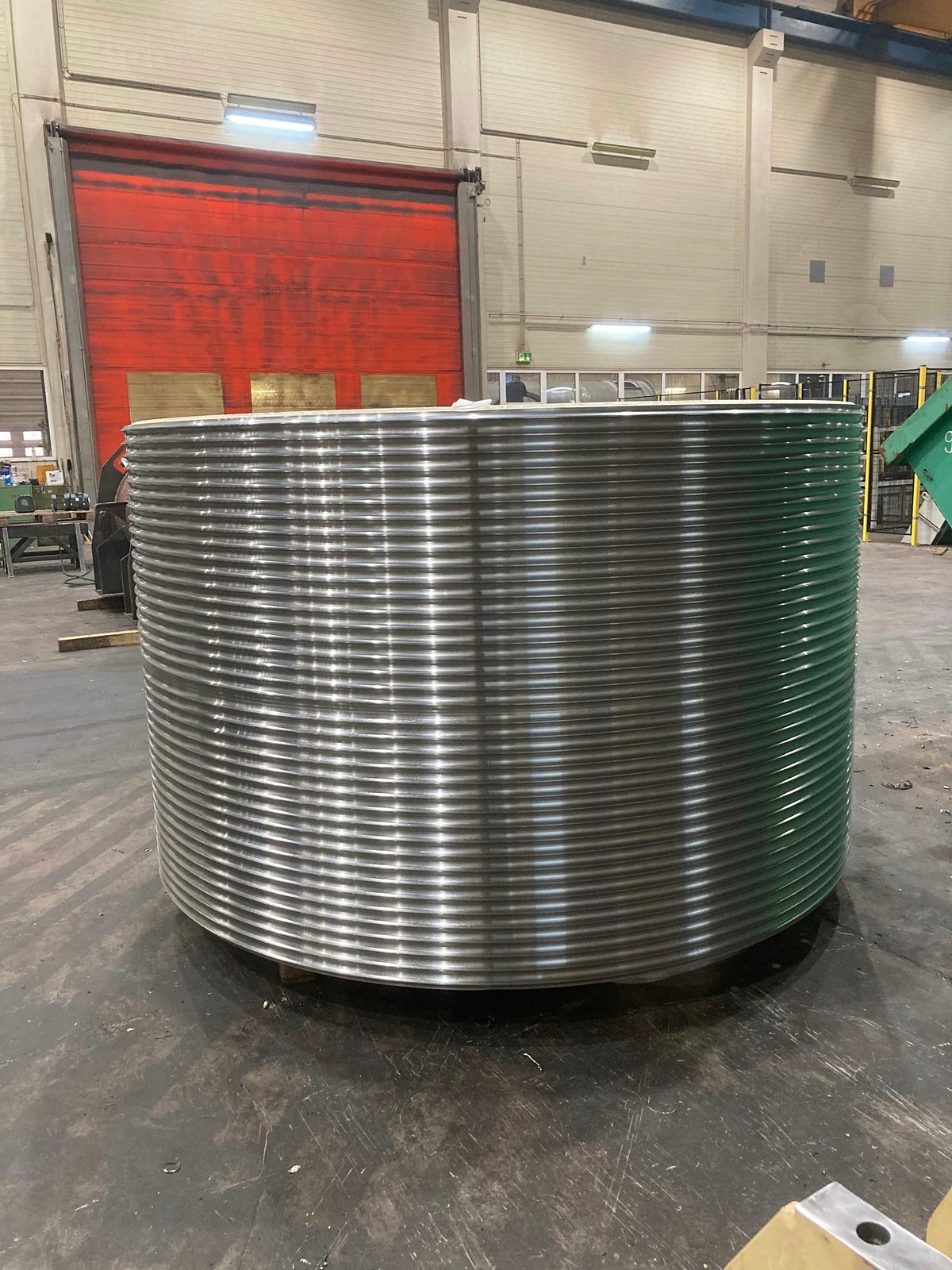

Echte Aufnahmen aus unserer Fertigung in Lorch – von der Seiltrommel, deren Seilrillen über die volle Mantelfläche gedreht sind, bis zum Großring aus Schweißkonstruktion mit blank überdrehter Ringfläche.
Karusselldrehen bei Bock – Ihre Vorteile
Bock Maschinenbau betreibt Karusselldrehen als Teil eines vollständigen Fertigungs- und Qualitätsprozesses in Lorch:
- Drehdurchmesser Ø 4.800 mm
- Einer der größten Karusselldrehtische in der Region – für großformatige Schwerteile.
- Drehhöhe 2.400 mm
- Ermöglicht das Drehen besonders hoher Bauteile; beim Bohren von oben nutzbar bis 2.000 mm Bohrhöhe.
- Tischlast bis 25 t
- Kran-Handling im Werk bis 50 t, auf dem Karusselltisch bis 25 t.
- Lohnfertigung ohne Mindestmengen
- Einzelteile, Prototypen und wiederkehrende Serienteile werden gleichermaßen gefertigt.
- DIN EN ISO 9001:2015
- Qualitätsmanagementsystem mit dokumentierter Werkstofffführung und Maßprotokollen.
- Werkzeug-Fundus aus Jahrzehnten
- Über Jahre gewachsener Bestand an Sonder- und Spezialwerkzeugen sowie eigene Aufnahmen und Spannmittel – auch für großformatige, rotationssymmetrische Schwerteile.
Als Lohndreher im Ostalbkreis übernehmen wir Ringe, Gehäuse und Rohrschüsse für Maschinen- und Anlagenbauer aus dem Raum Stuttgart – und liefern in den gesamten DACH-Raum.
Häufige Fragen zum Karusselldrehen
Was ist Karusselldrehen?

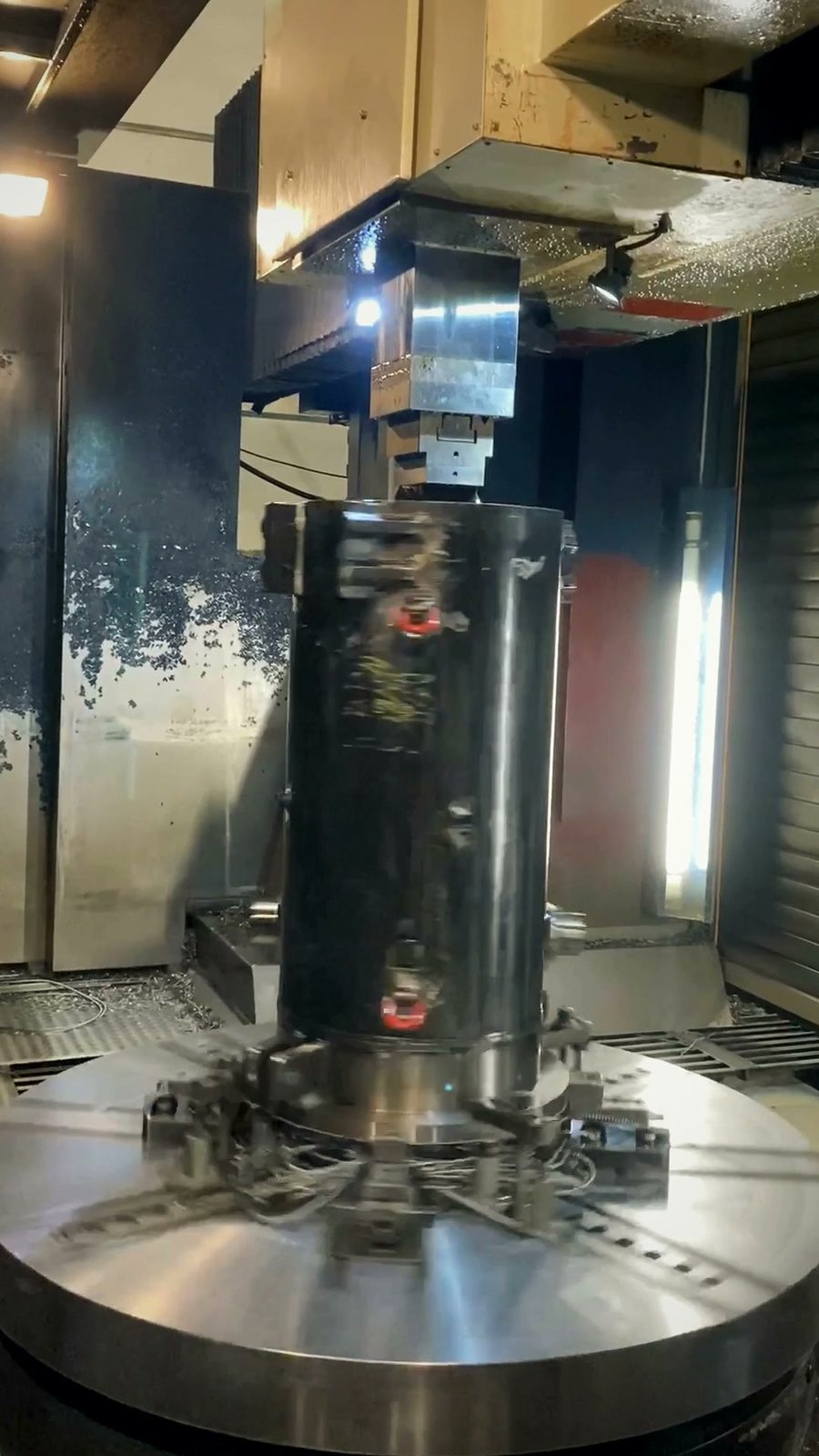

Beim Karusselldrehen rotiert das Werkstück auf einem waagerechten Drehtisch, während das Werkzeug vertikal und horizontal verfährt – für rotationssymmetrische Bauteile, die zu groß und zu schwer für konventionelle Drehmaschinen sind. Bock setzt dafür in der Lohnfertigung in Lorch die CNC-Karusselldrehmaschine Feichter FKD30/20 ein, vom Einzelteil bis zur Serie.
Bis zu welchem Durchmesser, welcher Höhe und welchem Gewicht wird karussellgedreht?

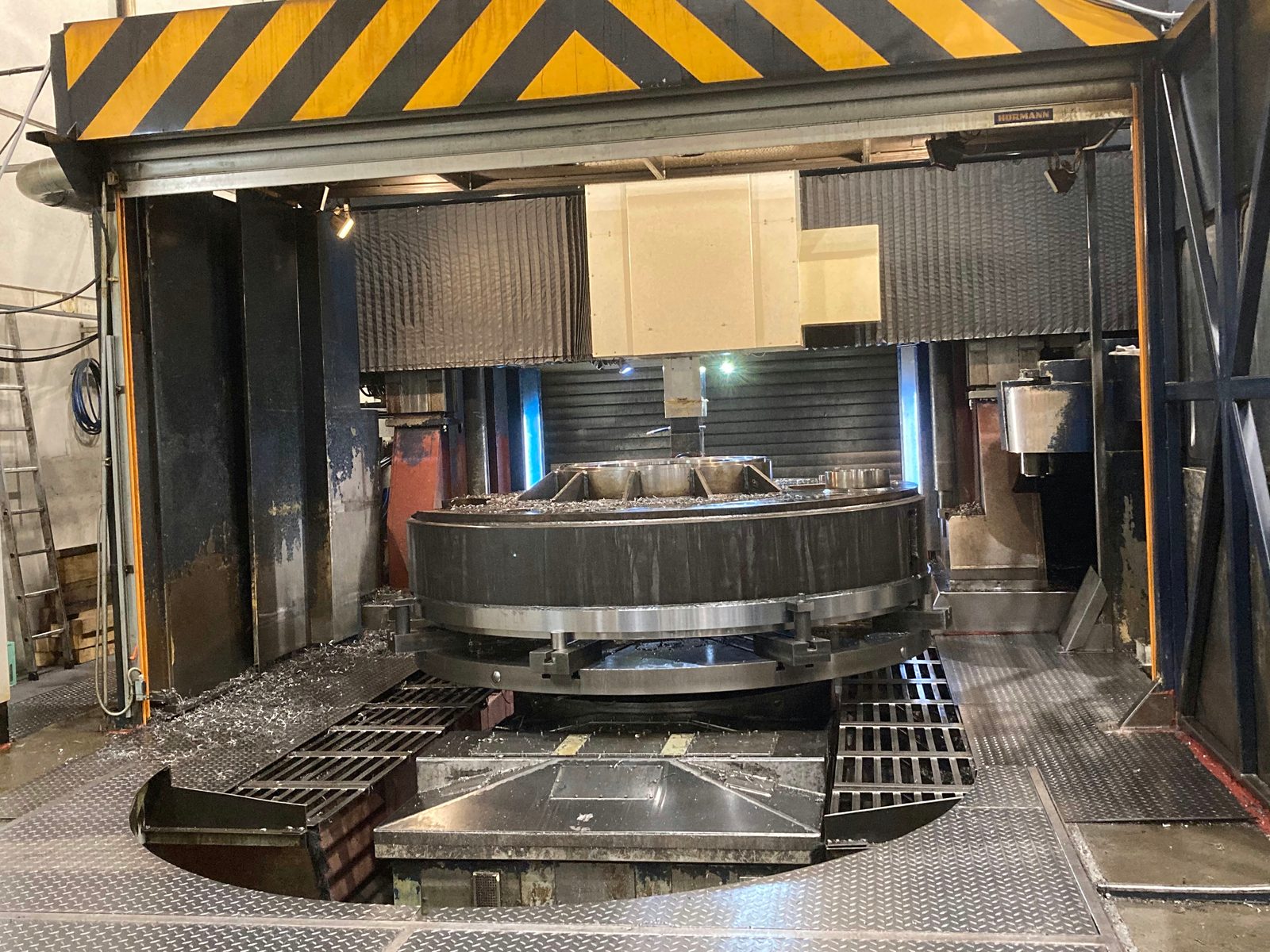

Die Karusselldrehmaschine dreht bis Ø 4.800 mm Drehdurchmesser und 2.400 mm Drehhöhe; das Werkstückgewicht ist durch die Tischlast auf 25 t begrenzt. Beim Bohren stellt der Bohrkopf von oben zu und begrenzt die nutzbare Höhe auf 2.000 mm Bohrhöhe; die praktisch erreichbare Bauteilhöhe richtet sich nach Aufspannung und Abstützung des Werkstücks.
Werden auch kleinere Drehteile auf konventionellen Drehmaschinen gefertigt?

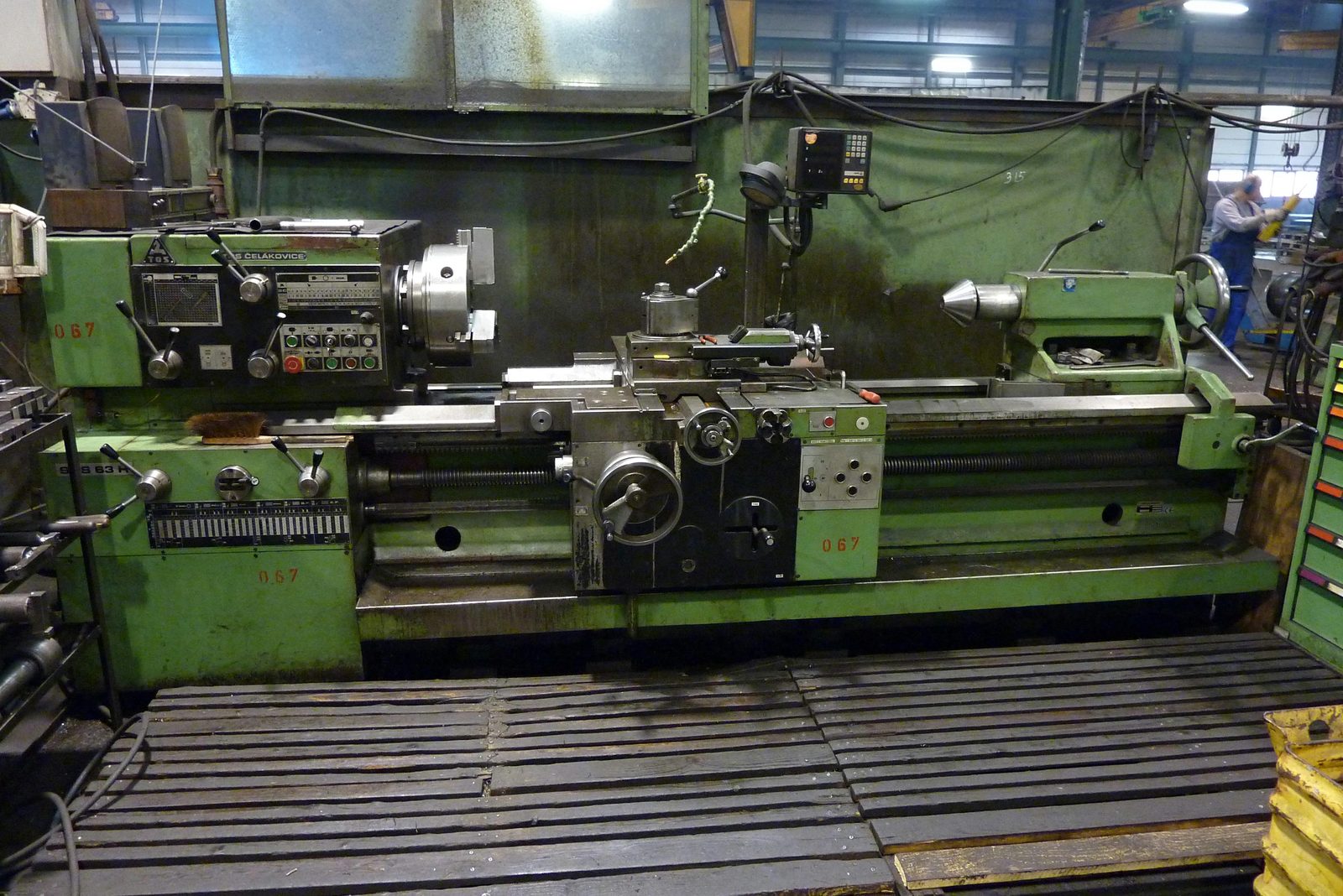

Ja. Neben der Karusselldrehmaschine stehen zwei konventionelle Drehmaschinen zur Verfügung: eine TOS SUS 63H mit Ø 655 mm Drehdurchmesser und 2.000 mm Drehlänge sowie eine Meuser mit Ø 350 mm Drehdurchmesser und 1.000 mm Drehlänge.
Können Schweißkonstruktionen auf der Karusselldrehmaschine überdreht werden?

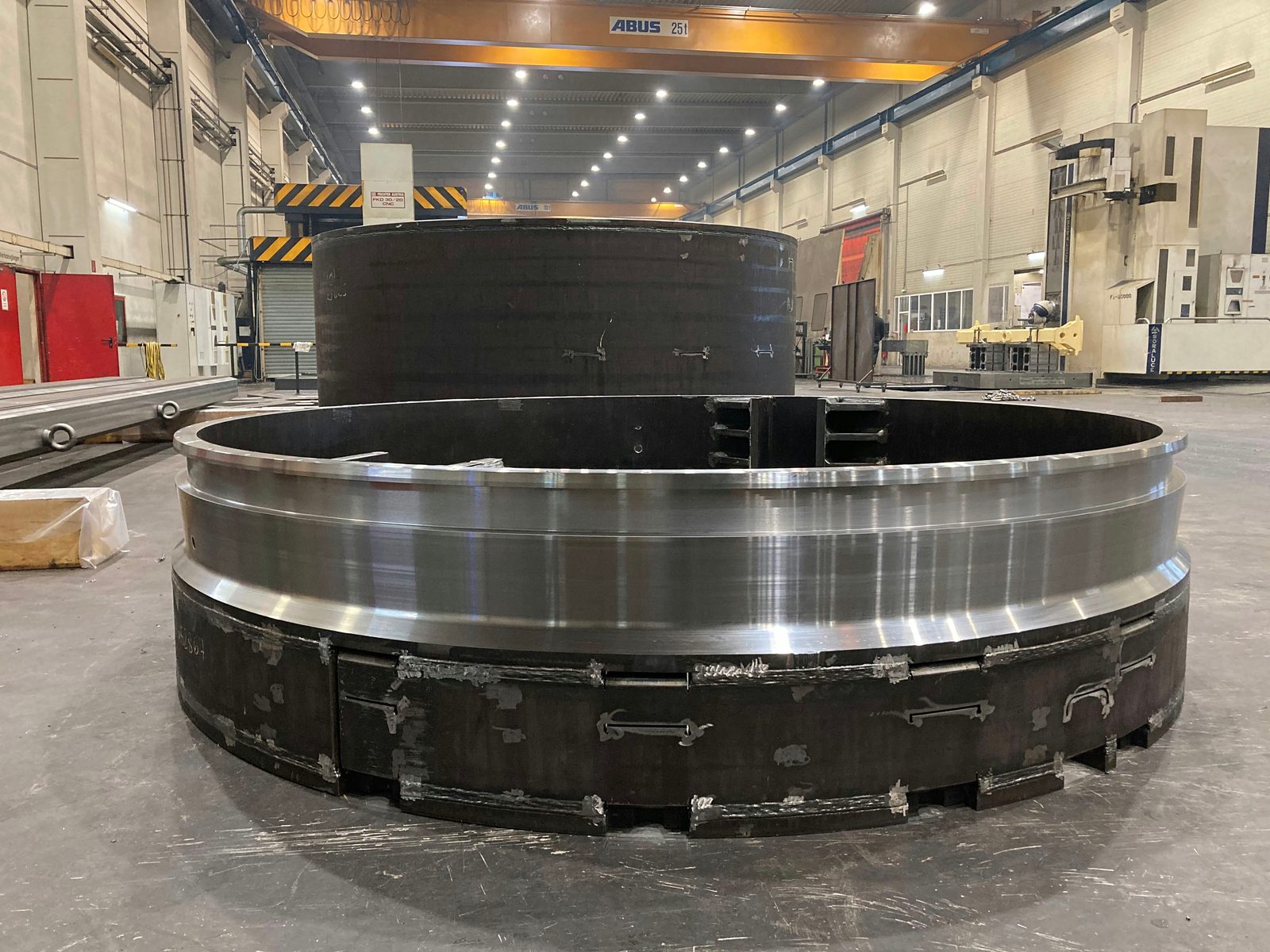

Ja. Großringe aus Schweißkonstruktion werden auf der Karusselldrehmaschine an der Ringfläche blank überdreht; Drehen, Fräsen und Schweißen laufen im selben Betrieb.
Wird zu Karusselldrehteilen ein Maßprotokoll mitgeliefert?
Ja, projektbezogen. Die Maßkontrolle erfolgt nach Zeichnung und Toleranzvorgabe mit kalibrierten Messmitteln, das Maßprotokoll wird dem Lieferumfang beigefügt; Materialzeugnisse der eingesetzten Werkstoffe sind auf Anfrage verfügbar.
Kontakt
Karusselldrehen anfragen
Senden Sie uns Zeichnung, Werkstoff, Gewicht und Stückzahl. Wir übernehmen den reinen Drehauftrag – oder fertigen das Bauteil komplett, von der Schweißkonstruktion bis zur gedrehten Fläche.
