Κατεργασία σε κάθετο τόρνο Βαρέα εξαρτήματα έως 25 t – Παραγωγή φασόν Lorch
Κάθετη τόρνευση για μεγάλα περιστροφικά συμμετρικά βαρέα εξαρτήματα έως 25 t – ακριβής τόρνευση από χάλυβα, Hardox και ανοξείδωτο χάλυβα, ως παραγωγή φασόν στο Lorch χωρίς ελάχιστες ποσότητες.
Διάμετρος τόρνευσης Ø 4.800 mm
Ένα από τα μεγαλύτερα τραπέζια κάθετου τόρνου στην περιοχή – για περιστροφικά συμμετρικά εξαρτήματα μεγάλων διαστάσεων.
Ύψος έως 2.400 mm
Ακόμη και ιδιαίτερα ψηλά εξαρτήματα που δεν είναι κατεργάσιμα σε τυπικούς τόρνους. Κατά τη διάτρηση από επάνω, το αξιοποιήσιμο ύψος φτάνει έως 2.000 mm ύψους διάτρησης.
Φορτίο τραπεζιού έως 25 t
Γερανοσύστημα 2×25-t και υποδομή χώρων για ασφαλή χειρισμό μεγάλων τεμαχίων εργασίας.
Χάλυβας · Hardox · Ανοξείδωτος χάλυβας
Δομικός χάλυβας, λεπτόκοκκος δομικός χάλυβας έως S1100, Hardox 400/500 και ανοξείδωτος χάλυβας 1.4301/1.4571.
Παραγωγή φασόν χωρίς ελάχιστες ποσότητες
Μεμονωμένα τεμάχια, πρωτότυπα και εξαρτήματα σειράς κατασκευάζονται εξίσου κατά σχέδιο.
DIN EN ISO 9001:2015
Τεκμηριωμένη διαχείριση υλικών και πρωτόκολλα διαστάσεων για εξαρτήματα που υπόκεινται σε αποδοχή.
Κατεργασία σε κάθετο τόρνο – Μέθοδος για μεγάλα εξαρτήματα έως 25 t

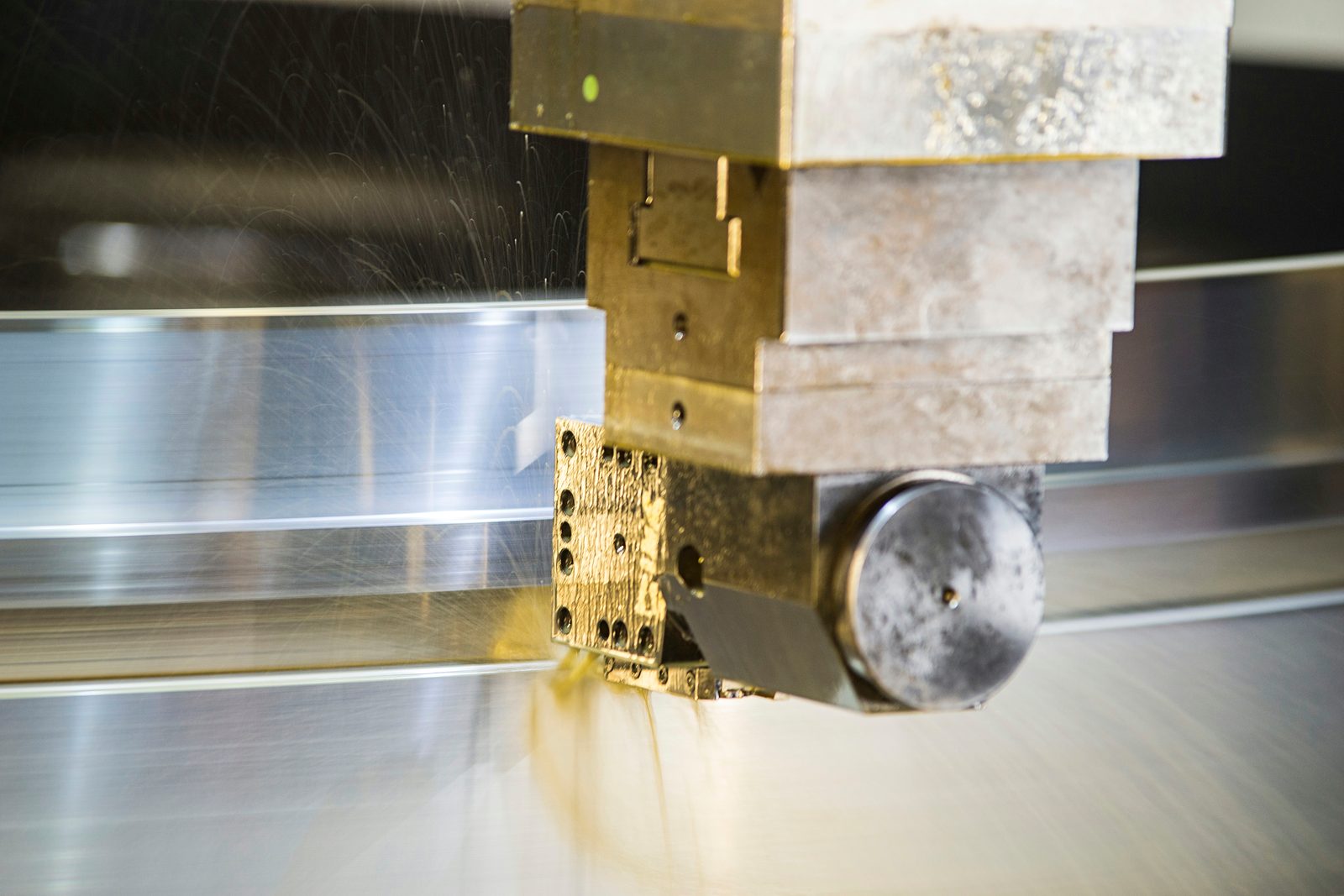

Κατά την κατεργασία σε κάθετο τόρνο το τεμάχιο εργασίας περιστρέφεται σε ένα οριζόντιο περιστρεφόμενο τραπέζι, ενώ το εργαλείο κινείται κατακόρυφα και οριζόντια. Ιδανικό για εξαρτήματα που είναι πολύ μεγάλα και πολύ βαριά για συμβατικούς τόρνους. Το περιστρεφόμενο τραπέζι με Ø 4.800 mm και 2.400 mm ύψος προσφέρει μέγιστη επιφάνεια συγκράτησης. Κατά τη διάτρηση, η κεφαλή διάτρησης πλησιάζει από επάνω και περιορίζει το αξιοποιήσιμο ύψος στα 2.000 mm ύψους διάτρησης. Το πρακτικά εφικτό ύψος του εξαρτήματος εξαρτάται από τη συγκράτηση και τη στήριξη του τεμαχίου – σας συμβουλεύουμε ευχαρίστως ανά έργο.

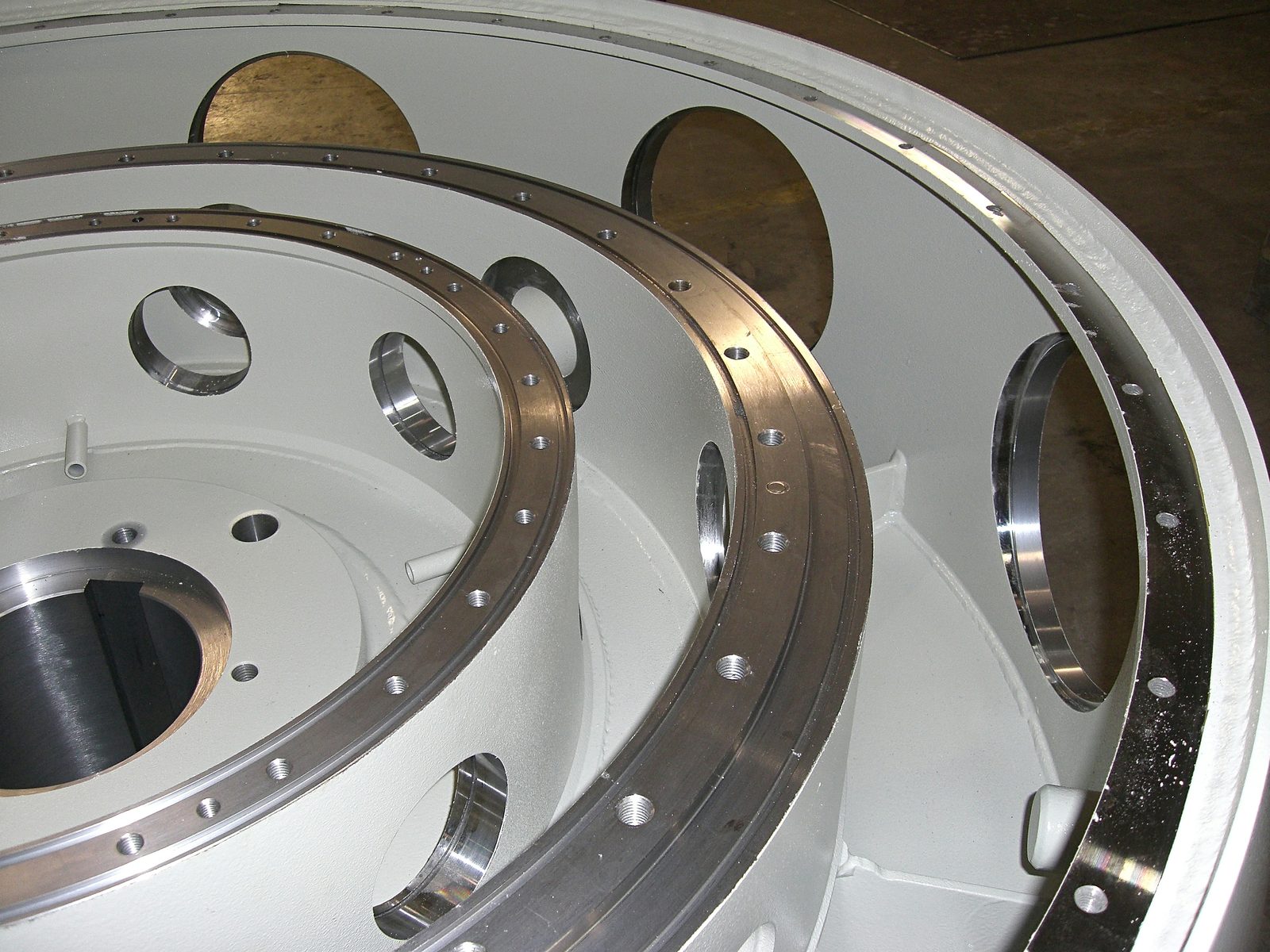

Φλάντζες, δακτύλιοι, χιτώνια και δισκοειδή εξαρτήματα κατασκευάζονται σύμφωνα με σχέδιο. Το σύστημα ελέγχου CNC διασφαλίζει επαναλήψιμες ανοχές ακόμη και σε βαριά και μεγάλων διαστάσεων τεμάχια εργασίας. Το σύστημα γερανών 2×25 t στο εργοστάσιο επιτρέπει ασφαλή προετοιμασία και τοποθέτηση.
Μεμονωμένα τεμάχια, μικρές σειρές και επαναλαμβανόμενα εξαρτήματα σειράς κατασκευάζονται στην παραγωγή φασόν στο Lorch – χωρίς ελάχιστες ποσότητες, αξιόπιστα σύμφωνα με την προθεσμία παράδοσης.
Ο διαστασιολογικός έλεγχος γίνεται σύμφωνα με το σχέδιο και τις προδιαγραφές ανοχών με βαθμονομημένα όργανα μέτρησης. Τα πρωτόκολλα διαστάσεων συντάσσονται ανά έργο και επισυνάπτονται στο αντικείμενο παράδοσης. Πιστοποιητικά υλικών των χρησιμοποιούμενων υλικών είναι διαθέσιμα κατόπιν αιτήματος. Η διασφάλιση ποιότητας γίνεται σύμφωνα με το DIN EN ISO 9001:2015 με πλήρη ιχνηλασιμότητα.
Τα εξαρτήματα κατεργασμένα σε κάθετο τόρνο χρησιμοποιούνται συχνά στην Bock ως στάδιο προκατασκευής για σύνθετες συγκολλητές κατασκευές και εξαρτήματα ειδικών μηχανών. Χάρη στην άμεση συνεργασία τόρνευσης, φρεζαρίσματος και συγκόλλησης στην ίδια επιχείρηση, τα εξαρτήματα μπορούν να προωθούνται χωρίς εξωτερική εφοδιαστική – αυτό μειώνει σημαντικά τους χρόνους διεκπεραίωσης.
Βαριά εξαρτήματα τόρνευσης για κατασκευές γερανών και ανυψωτικών μηχανημάτων, εγκαταστάσεις οχημάτων και την κατασκευή εγκαταστάσεων κατασκευάζονται τακτικά στην Bock. Το σύστημα γερανών 2×25 t στο εργοστάσιο εξασφαλίζει τον χειρισμό και την προετοιμασία βαρέων εξαρτημάτων έως 50 t αξιόπιστα και με ασφάλεια – ακόμη και σε δύσχρηστες διαστάσεις.
Κατακόρυφη τόρνευση

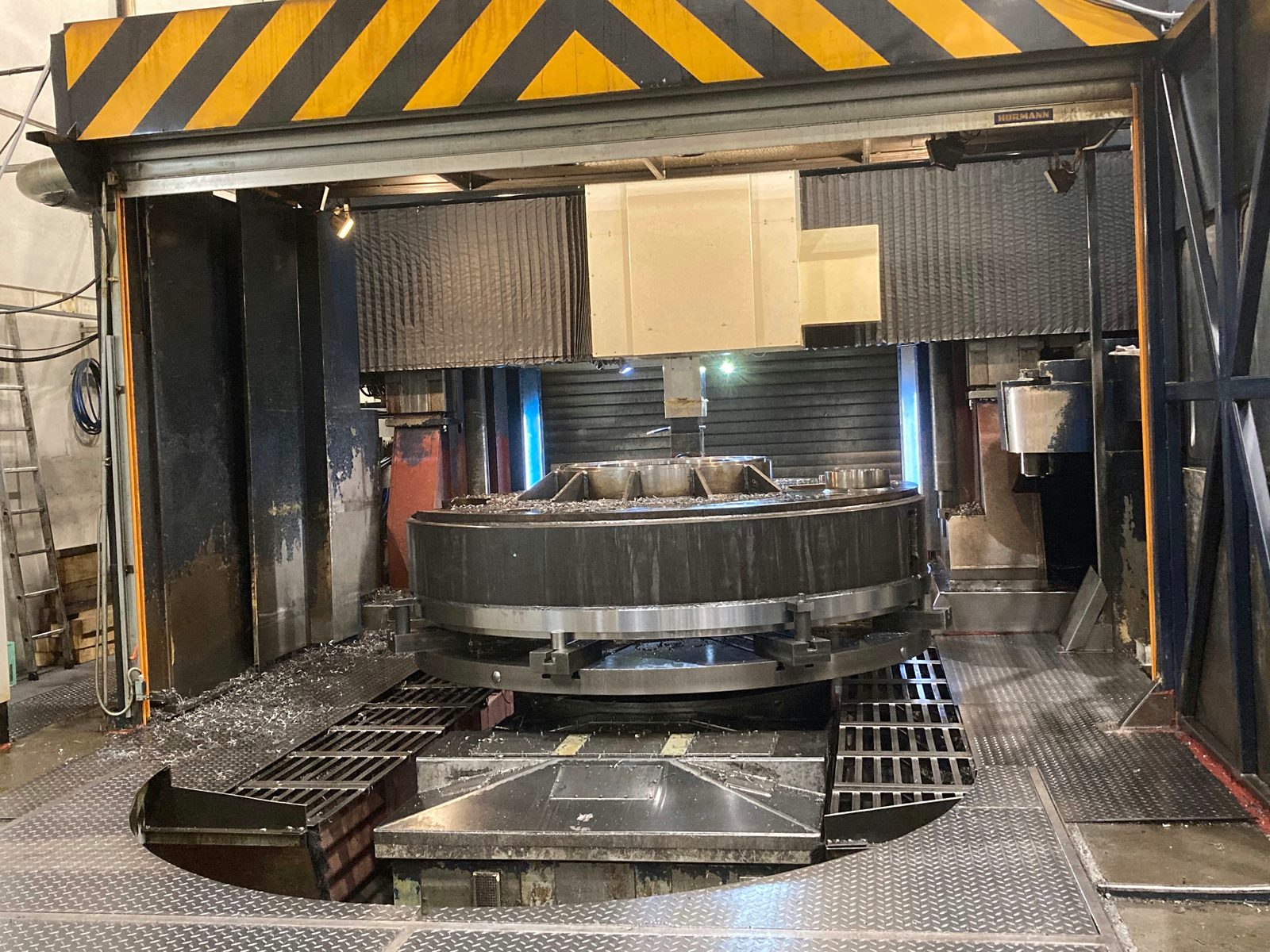

Μεγάλα εξαρτήματα στο τραπέζι του κάθετου τόρνου

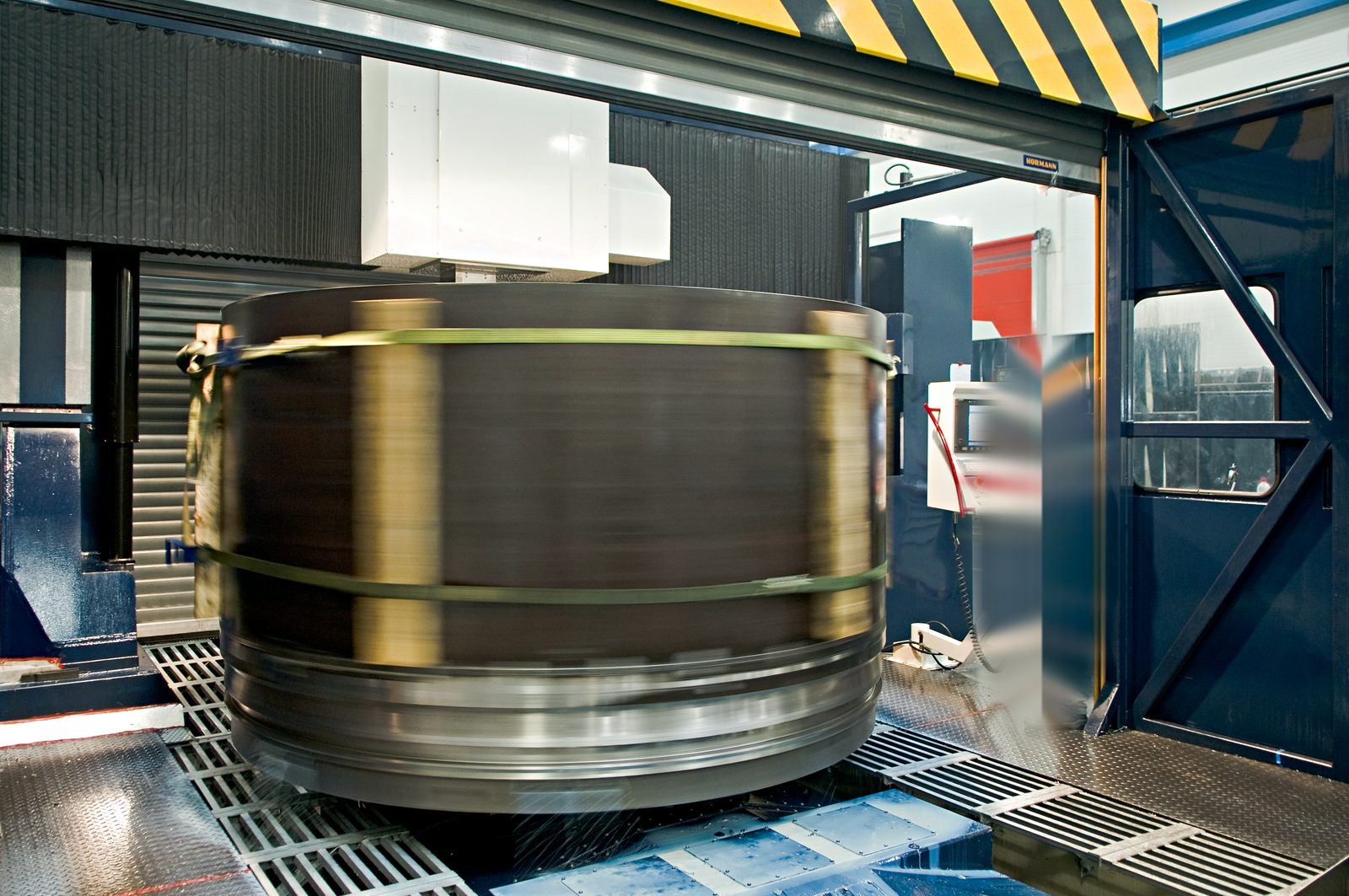

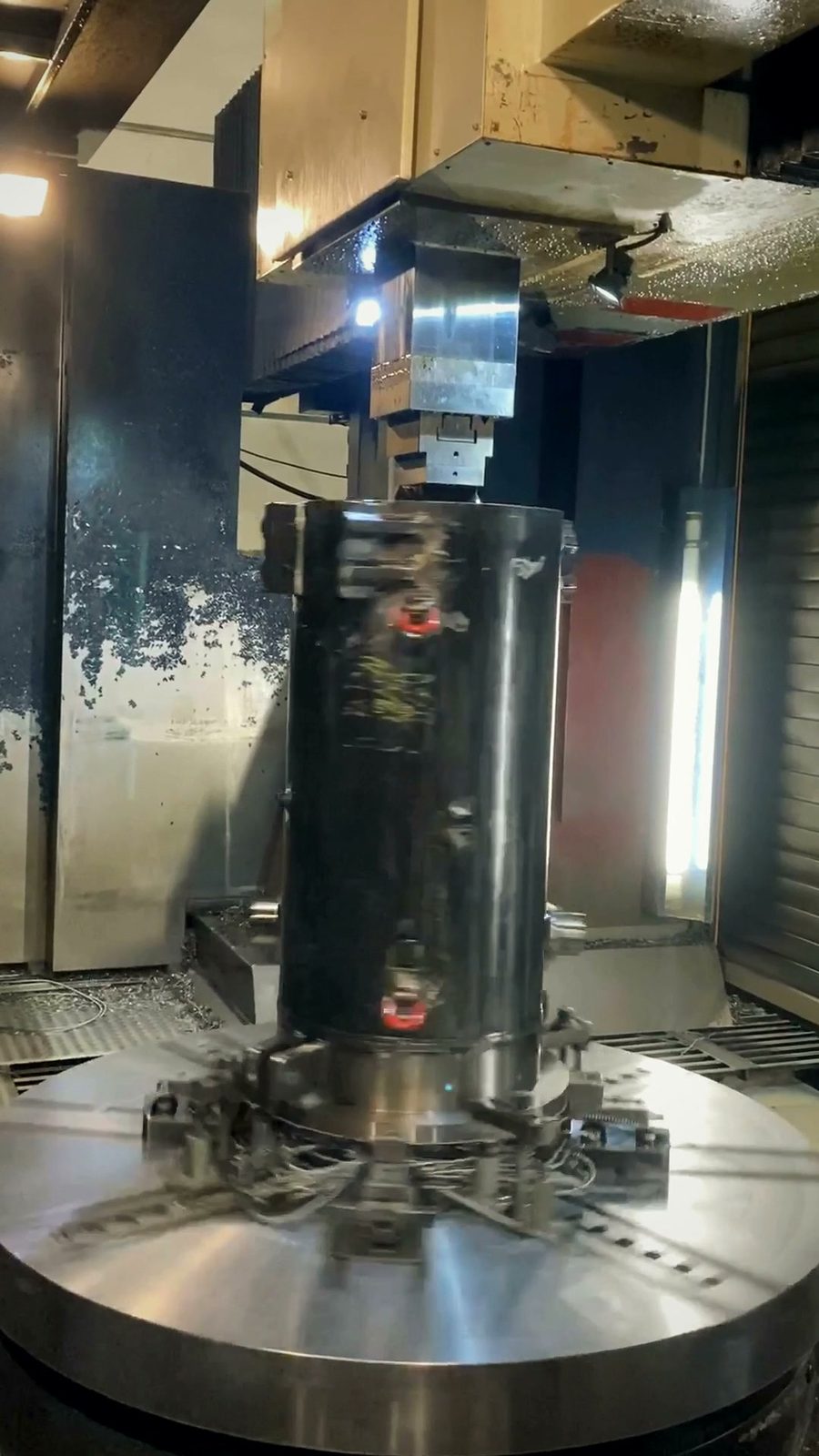

Ψηλοί κύλινδροι, μεγάλα τύμπανα
Έως 2.400 mm ύψος τόρνευσης και Ø 4.800 mm διάμετρος τόρνευσης – ψηλά κυλινδρικά σώματα καθώς και ογκώδη τύμπανα και κελύφη.

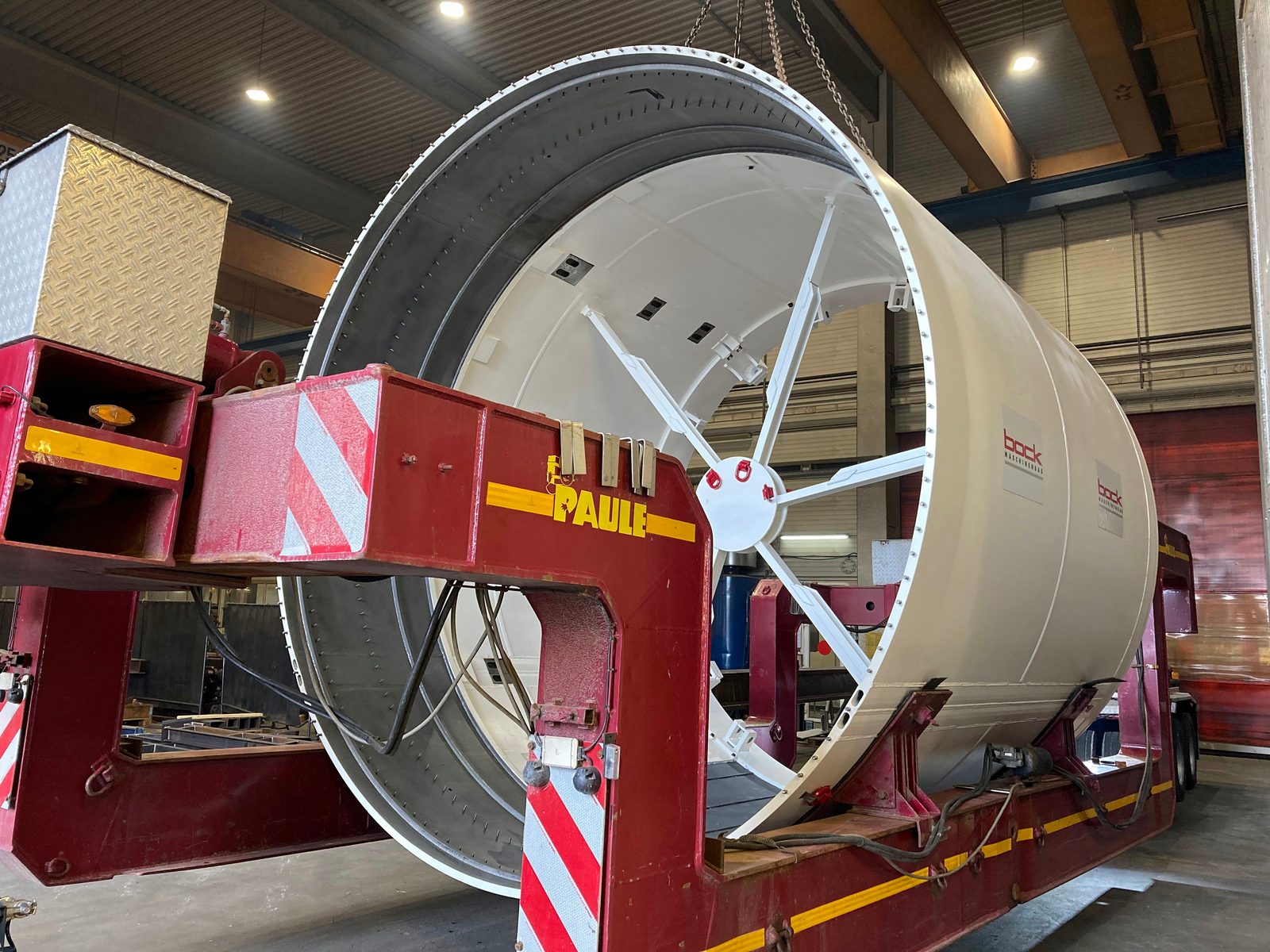

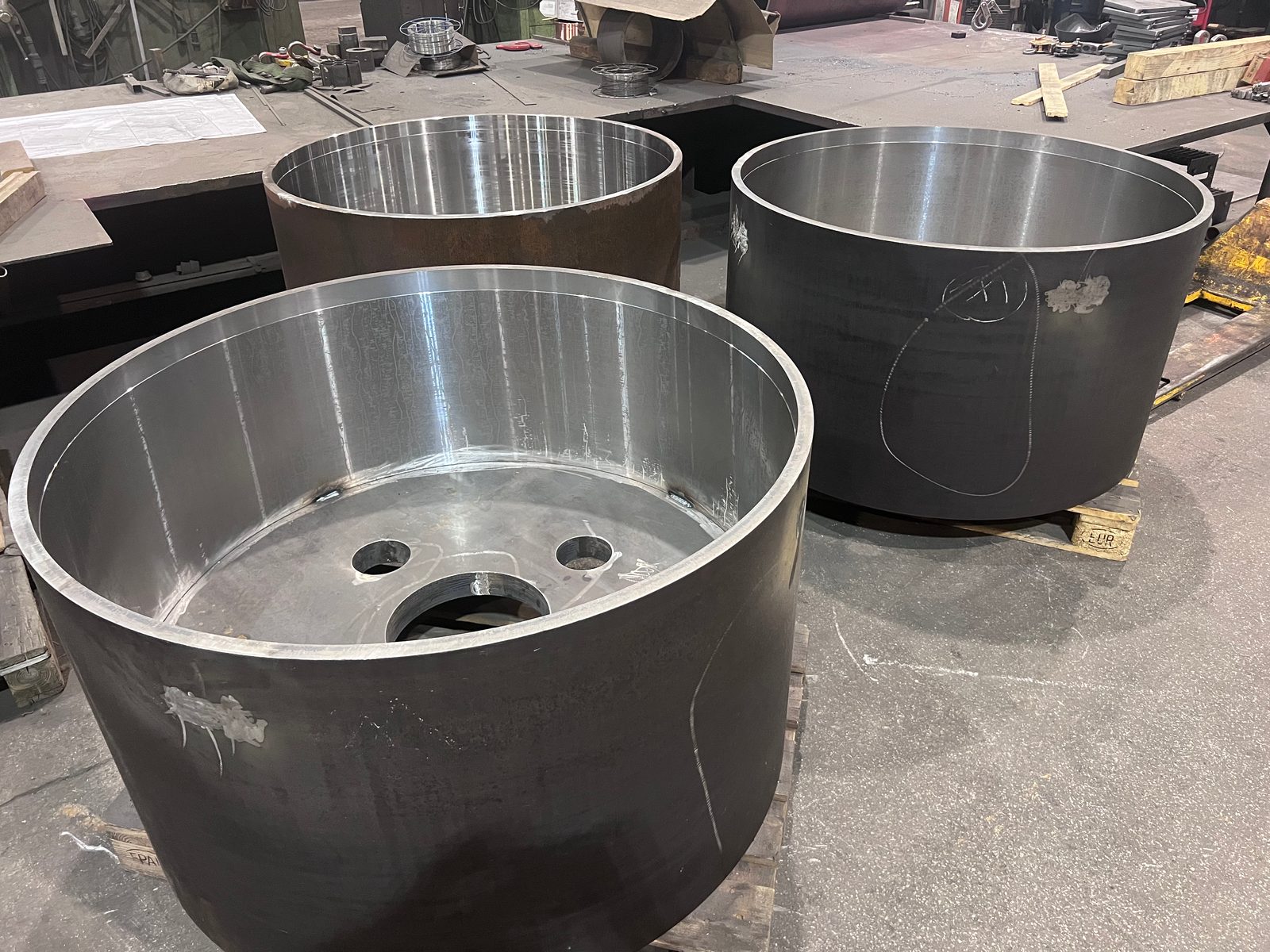

Τόρνευση συγκολλητών κατασκευών
Συγκολλητοί δακτύλιοι, τύμπανα και κελύφη τορνεύονται μέχρι γυαλιστερής επιφάνειας στις λειτουργικές επιφάνειες στην ίδια επιχείρηση – χωρίς εξωτερική εφοδιαστική μεταξύ συγκόλλησης και τόρνευσης.
Πρωτόκολλο διαστάσεων με το εξάρτημα
Έλεγχος διαστάσεων κατά σχέδιο με βαθμονομημένα όργανα μέτρησης· το πρωτόκολλο διαστάσεων επισυνάπτεται στο εύρος παράδοσης ανά έργο.
Δεδομένα μηχανής
| Παράμετρος | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Διάμετρος τόρνευσης | Ø 4.800 mm | Ø 655 mm | Ø 350 mm |
| Ύψος τόρνευσης | 2.400 mm | — | — |
| Ύψος διάτρησης | 2.000 mm | — | — |
| Μήκος τόρνευσης | — | 2.000 mm | 1.000 mm |
| Φορτίο τραπεζιού | 25 t | — | — |
Υλικά για την κατεργασία σε κάθετο τόρνο
Η Bock χρησιμοποιεί κυρίως ευρωπαϊκούς χάλυβες ποιότητας με πλήρη ιχνηλασιμότητα:
- Δομικός χάλυβας S235, S355 – Τυπικός κατασκευαστικός χάλυβας
- Λεπτόκοκκος δομικός χάλυβας έως S1100 – υψηλής αντοχής, κατάλληλος για συγκόλληση
- Hardox 400 / 500 – χάλυβας ανθεκτικός στη φθορά για καταπονημένα εξαρτήματα
- Ανοξείδωτος χάλυβας 1.4301, 1.4571 – ανθεκτικός στη διάβρωση
- Ειδικοί χάλυβες κατά σχέδιο και προδιαγραφή πελάτη
Πιστοποιητικά υλικών και αποδείξεις υλικών παρέχονται ανά έργο.
Τυπικές εφαρμογές στην κατεργασία σε κάθετο τόρνο
Η κατεργασία σε κάθετο τόρνο χρησιμοποιείται για μεγάλα περιστροφικά εξαρτήματα που κατασκευάζονται σύμφωνα με σχέδιο ή προδιαγραφή:

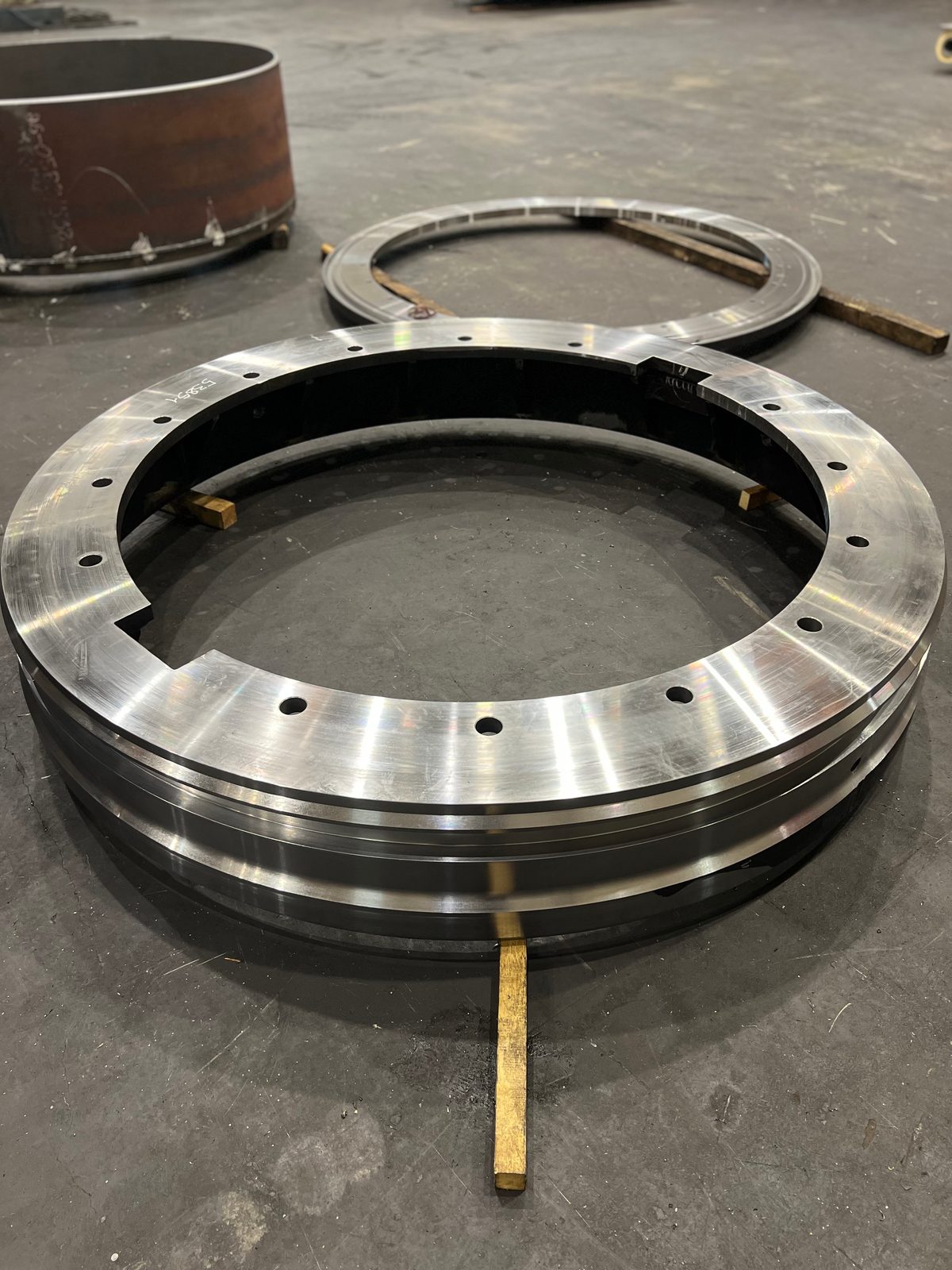

- Φλάντζες για σωληνώσεις, δοχεία πίεσης και κατασκευή εγκαταστάσεων
- Χιτώνια, κοίλοι κύλινδροι και δακτύλιοι για ειδικές μηχανές

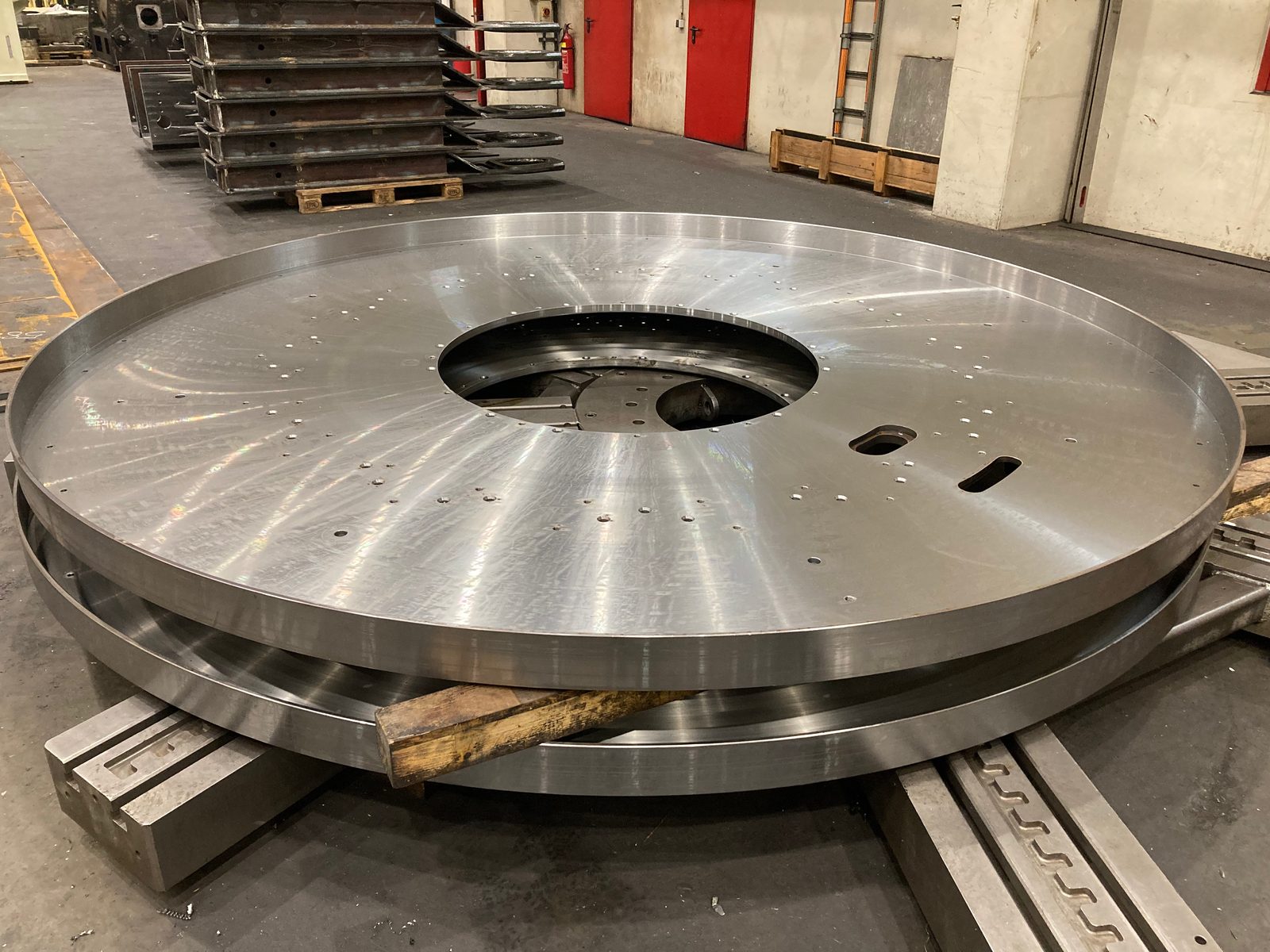

- Μεγάλοι δακτύλιοι και δισκοειδή εξαρτήματα για εφαρμογές βαρέος φορτίου
- Υποδοχές και πλάκες βάσης για θεμελιώσεις μηχανών
- Εξαρτήματα τόρνευσης για εγκαταστάσεις οχημάτων και φερόντων γερανών
Τα εξαρτήματα τόρνευσης χρησιμοποιούνται συχνά ως στάδιο προκατασκευής για συγκολλητά συγκροτήματα και συγκολλητές κατασκευές. Η άμεση προώθηση χωρίς εξωτερική εφοδιαστική εξοικονομεί σημαντικά χρόνο προετοιμασίας και κόστος μεταφοράς. Για εξαρτήματα από την κατασκευή γερανών, οχημάτων και εγκαταστάσεων διατίθενται τόρνοι διαφόρων μεγεθών καθώς και το σύστημα γερανών 2×25 t για βαριά αρχικά τεμάχια έως 50 t. Η παραγωγή φασόν περιλαμβάνει εξαρτήματα κατεργασμένα σε κάθετο τόρνο όπως και κυλινδρικά εξωτερικά και εσωτερικά προφίλ σύμφωνα με σχέδιο. Τεκμηρίωση παραγωγής και ποιότητας σύμφωνα με το DIN EN ISO 9001:2015 είναι διαθέσιμη ως πρότυπο για όλους τους τύπους παραγγελιών.
Εικόνες από την κατακόρυφη τόρνευση

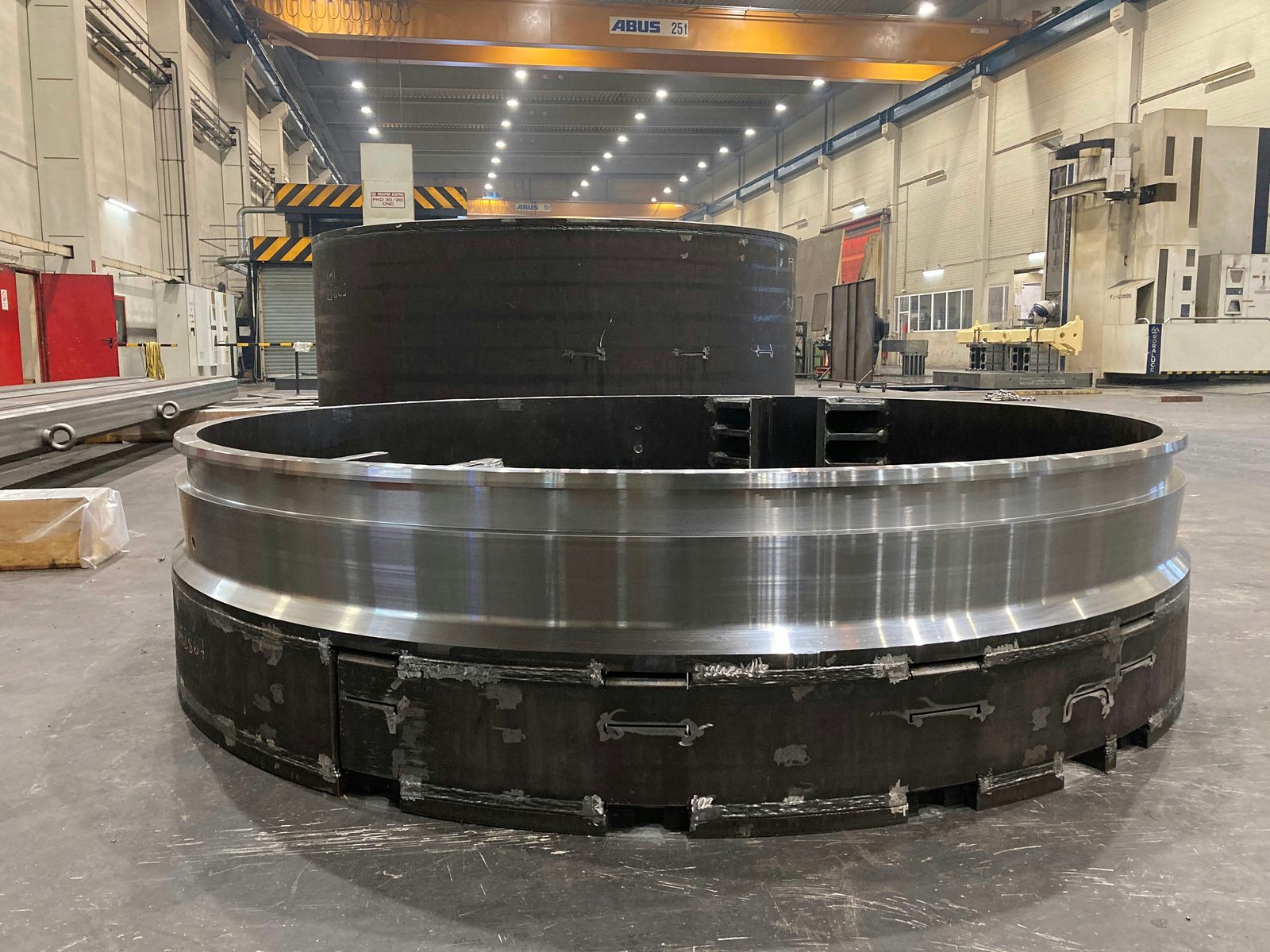

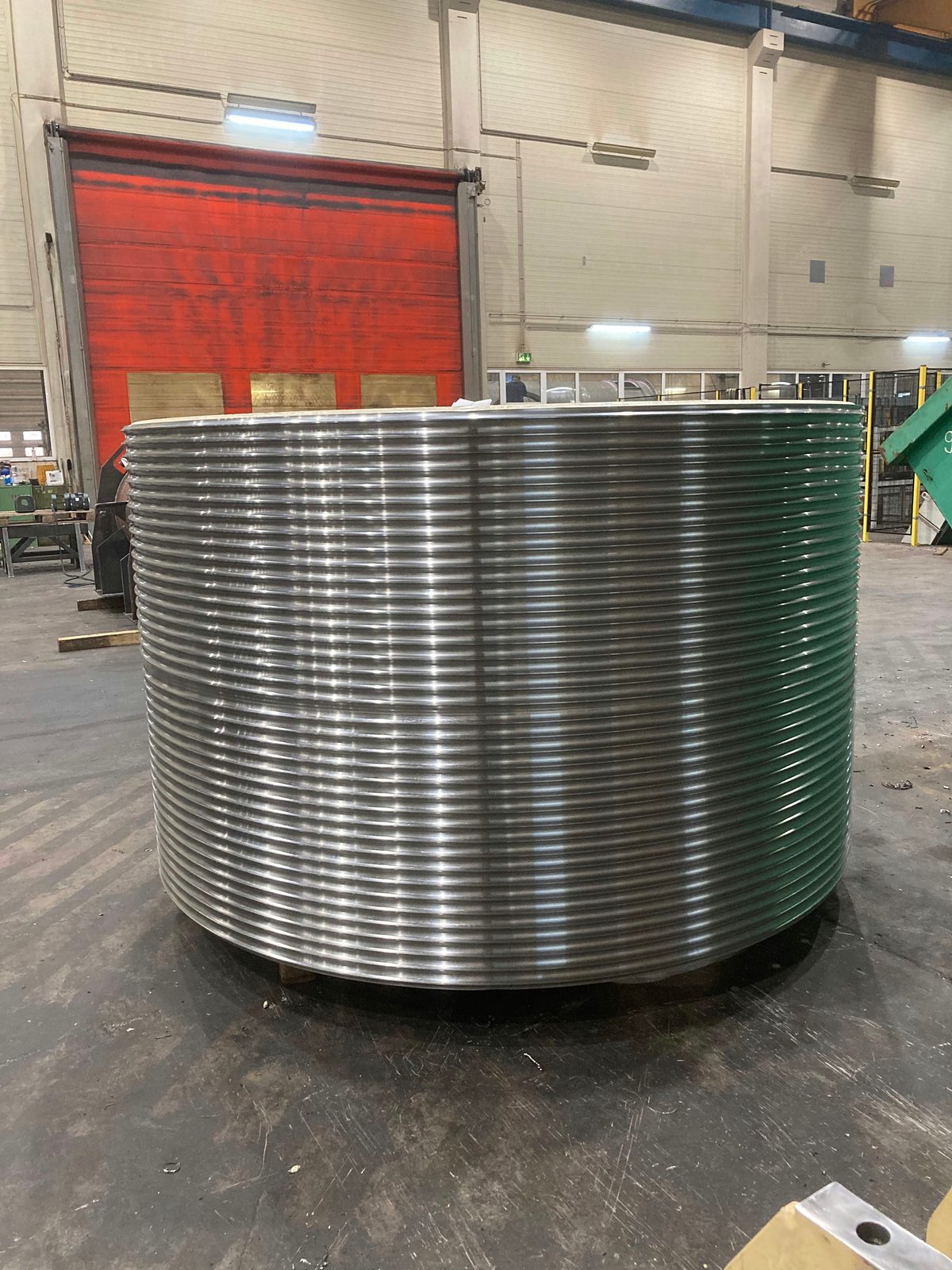

Πραγματικά στιγμιότυπα από την παραγωγή μας στο Lorch – από το τύμπανο συρματόσχοινου, του οποίου οι αύλακες είναι τορνευμένες σε ολόκληρη την παράπλευρη επιφάνεια, έως τον μεγάλο δακτύλιο από συγκολλητή κατασκευή με στιλβωμένη τορνευμένη δακτυλιοειδή επιφάνεια.
Κατεργασία σε κάθετο τόρνο στην Bock – Τα πλεονεκτήματά σας
Η Bock Maschinenbau διαθέτει κατεργασία σε κάθετο τόρνο ως μέρος μιας ολοκληρωμένης διαδικασίας παραγωγής και ποιότητας στο Lorch:
- Διάμετρος τόρνευσης Ø 4.800 mm
- Ένα από τα μεγαλύτερα τραπέζια κάθετου τόρνου στην περιοχή – για βαρέα εξαρτήματα μεγάλων διαστάσεων.
- Ύψος 2.400 mm
- Επιτρέπει την τόρνευση ιδιαίτερα ψηλών εξαρτημάτων που δεν είναι κατεργάσιμα σε τυπικούς τόρνους. Κατά τη διάτρηση από επάνω, το αξιοποιήσιμο ύψος φτάνει έως 2.000 mm ύψους διάτρησης.
- Φορτίο τραπεζιού έως 25 t
- Χειρισμός με γερανό στο εργοστάσιο έως 50 t, στο τραπέζι του καρουζέλ τόρνου έως 25 t.
- Παραγωγή φασόν χωρίς ελάχιστες ποσότητες
- Μεμονωμένα τεμάχια, πρωτότυπα και επαναλαμβανόμενα εξαρτήματα σειράς κατασκευάζονται εξίσου.
- DIN EN ISO 9001:2015
- Σύστημα διαχείρισης ποιότητας με τεκμηριωμένη διαχείριση υλικών και πρωτόκολλα διαστάσεων.
- Οπλοστάσιο εργαλείων δεκαετιών
- Απόθεμα ειδικών εργαλείων που έχει μεγαλώσει με τα χρόνια καθώς και ιδιόκτητες υποδοχές και μέσα σύσφιξης – ακόμη και για μεγάλων διαστάσεων, περιστροφικά συμμετρικά βαριά τεμάχια.
Ως συνεργείο τόρνευσης φασόν στην περιφέρεια Ostalbkreis αναλαμβάνουμε δακτυλίους, περιβλήματα και δακτυλίους σωλήνων για κατασκευαστές μηχανημάτων και εγκαταστάσεων από την περιοχή της Στουτγάρδης — και παραδίδουμε σε ολόκληρη την περιοχή DACH.
Συχνές ερωτήσεις για την κάθετη τόρνευση
Τι είναι η κάθετη τόρνευση;

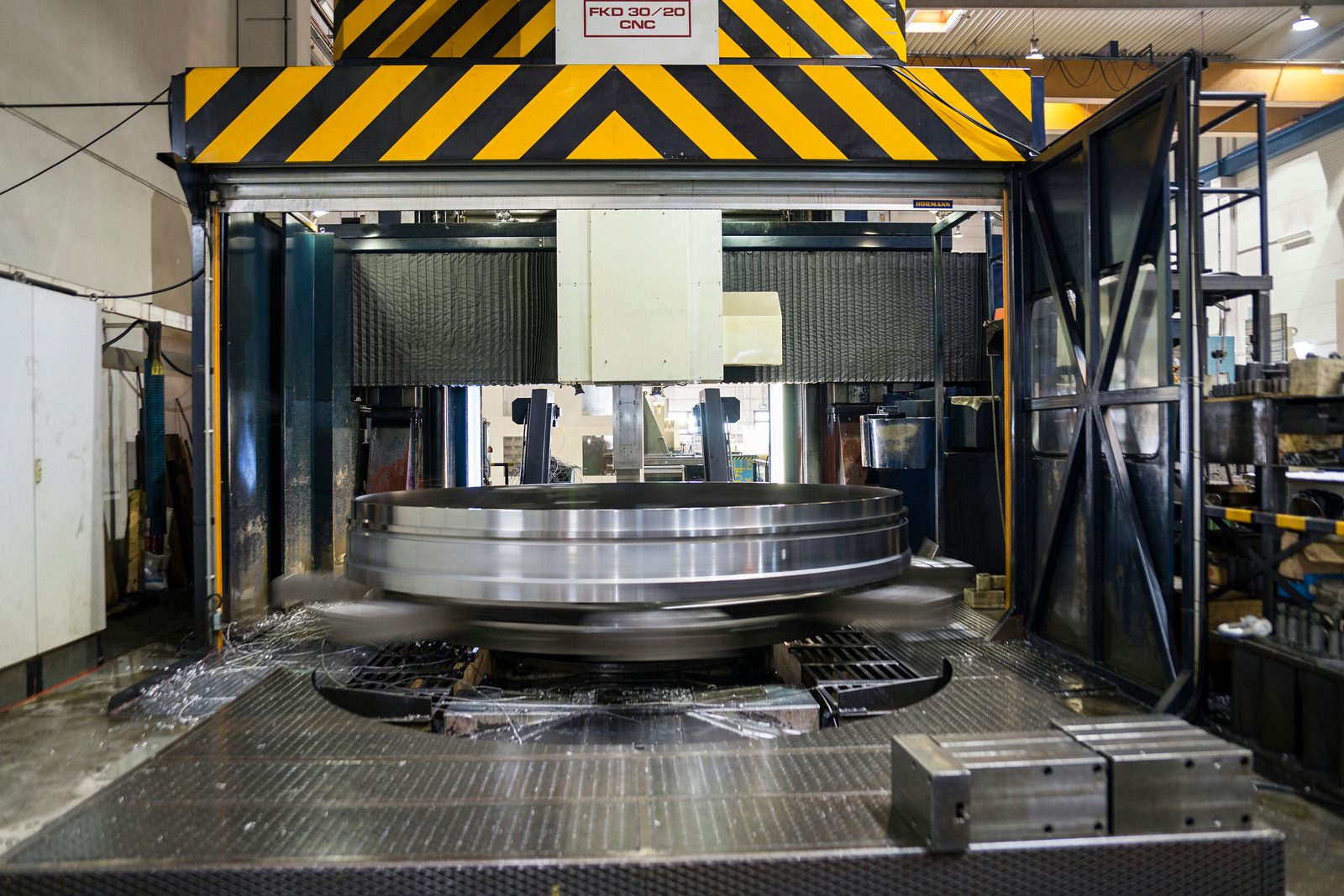

Κατά την κάθετη τόρνευση το τεμάχιο εργασίας περιστρέφεται σε μια οριζόντια περιστρεφόμενη τράπεζα, ενώ το εργαλείο κινείται κατακόρυφα και οριζόντια – για εξαρτήματα με συμμετρία εκ περιστροφής που είναι πολύ μεγάλα και πολύ βαριά για συμβατικούς τόρνους. Η Bock χρησιμοποιεί γι’ αυτό στην κατασκευή φασόν στο Lorch τον κάθετο τόρνο CNC Feichter FKD30/20, από το μεμονωμένο τεμάχιο έως τη σειρά.
Μέχρι ποια διάμετρο, ποιο ύψος και ποιο βάρος γίνεται κάθετη τόρνευση;
Ο κάθετος τόρνος τορνεύει έως διάμετρο τόρνευσης Ø 4.800 mm και ύψος τόρνευσης 2.400 mm· το βάρος του τεμαχίου εργασίας περιορίζεται από το φορτίο τραπεζιού σε 25 t. Κατά τη διάτρηση η κεφαλή διάτρησης πλησιάζει από πάνω και περιορίζει το ωφέλιμο ύψος σε ύψος διάτρησης 2.000 mm· το πρακτικά εφικτό ύψος εξαρτήματος εξαρτάται από τη σύσφιξη και την υποστήριξη του τεμαχίου εργασίας.
Κατασκευάζονται και μικρότερα τορνευτά εξαρτήματα σε συμβατικούς τόρνους;

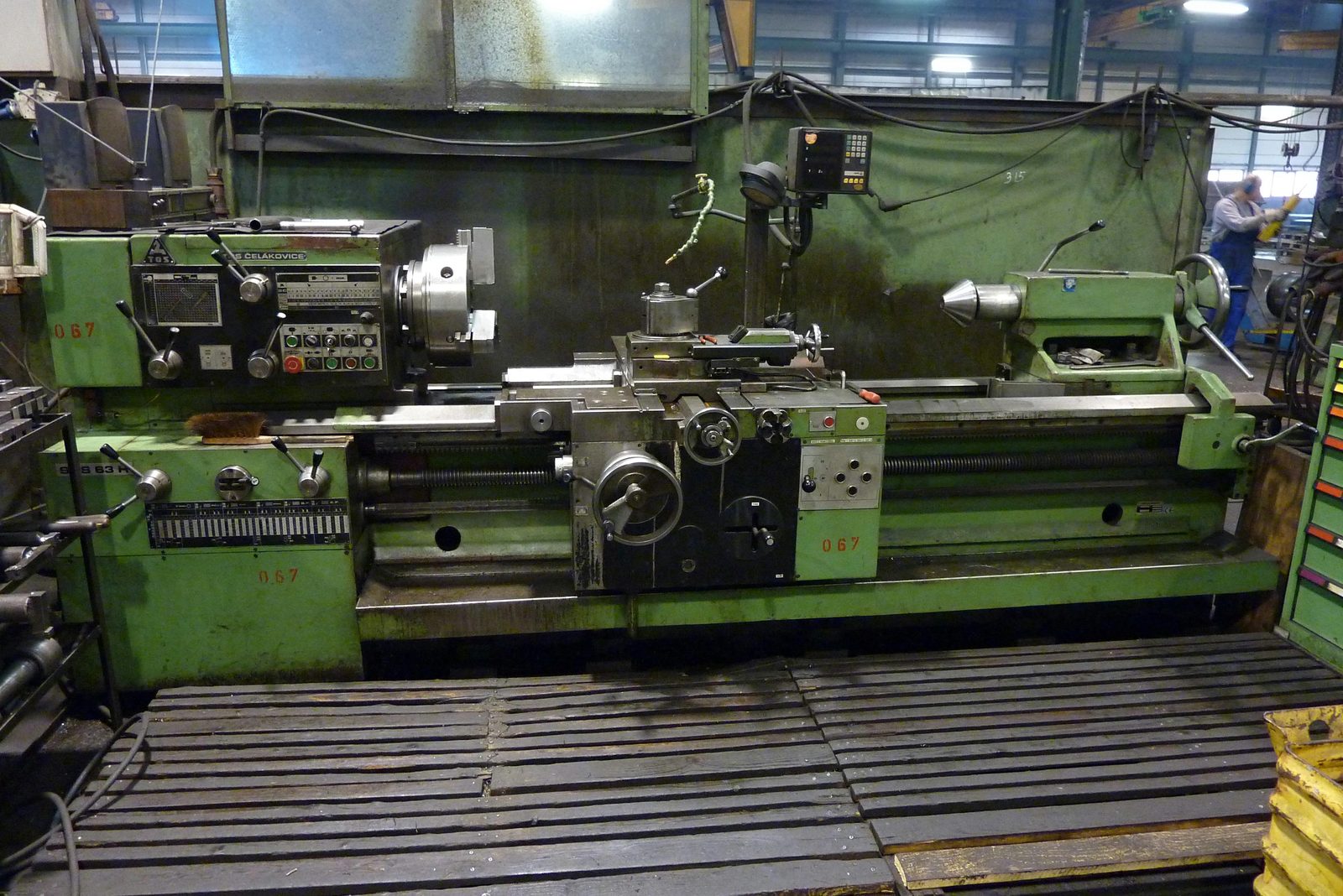

Ναι. Εκτός από τον κάθετο τόρνο διατίθενται δύο συμβατικοί τόρνοι: ένας TOS SUS 63H με διάμετρο τόρνευσης Ø 655 mm και μήκος τόρνευσης 2.000 mm, καθώς και ένας Meuser με διάμετρο τόρνευσης Ø 350 mm και μήκος τόρνευσης 1.000 mm.
Μπορούν συγκολλητές κατασκευές να τορνευτούν στον κάθετο τόρνο;
Ναι. Μεγάλοι δακτύλιοι από συγκολλητή κατασκευή τορνεύονται στον κάθετο τόρνο μέχρι γυαλιστερής επιφάνειας στην επιφάνεια του δακτυλίου· τόρνευση, φρεζάρισμα και συγκόλληση γίνονται στην ίδια επιχείρηση.
Συνοδεύονται τα εξαρτήματα κάθετης τόρνευσης από πρωτόκολλο διαστάσεων;
Ναι, ανά έργο. Ο έλεγχος διαστάσεων γίνεται κατά σχέδιο και προδιαγραφή ανοχών με βαθμονομημένα όργανα μέτρησης, και το πρωτόκολλο διαστάσεων επισυνάπτεται στο εύρος παράδοσης· πιστοποιητικά υλικού για τα χρησιμοποιούμενα υλικά διατίθενται κατόπιν αιτήματος.
Επικοινωνία
Ζητήστε προσφορά για κατεργασία σε κάθετο τόρνο
Στείλτε μας σχέδιο, υλικό, βάρος και ποσότητα. Αναλαμβάνουμε μόνο την τόρνευση – ή κατασκευάζουμε το εξάρτημα ολοκληρωμένα, από τη συγκολλητή κατασκευή έως την τορνευμένη επιφάνεια.
