Torneado vertical de piezas pesadas hasta 25 t – Fabricación por encargo en Lorch
Torneado vertical de piezas pesadas de simetría rotacional hasta 25 t – torneado de precisión en acero, Hardox y acero inoxidable, fabricación por encargo en Lorch sin cantidades mínimas.
Diámetro de torneado Ø 4.800 mm
Una de las mayores mesas de torneado vertical de la región – para componentes de gran formato de simetría rotacional.
Altura hasta 2.400 mm
También componentes especialmente altos que no pueden mecanizarse en tornos estándar. Al taladrar desde arriba, la altura utilizable llega hasta 2.000 mm de altura de taladrado.
Carga de la mesa hasta 25 t
Sistema de grúa de 2×25 t e infraestructura de nave para una manipulación segura de grandes piezas.
Acero · Hardox · Acero inoxidable
Acero estructural, acero de grano fino hasta S1100, Hardox 400/500 y acero inoxidable 1.4301/1.4571.
Fabricación por encargo sin cantidades mínimas
Piezas individuales, prototipos y piezas de serie se fabrican por igual según plano.
DIN EN ISO 9001:2015
Gestión documentada de materiales y protocolos de medición para componentes sujetos a recepción.
Torneado vertical – procedimiento para grandes componentes hasta 25 t

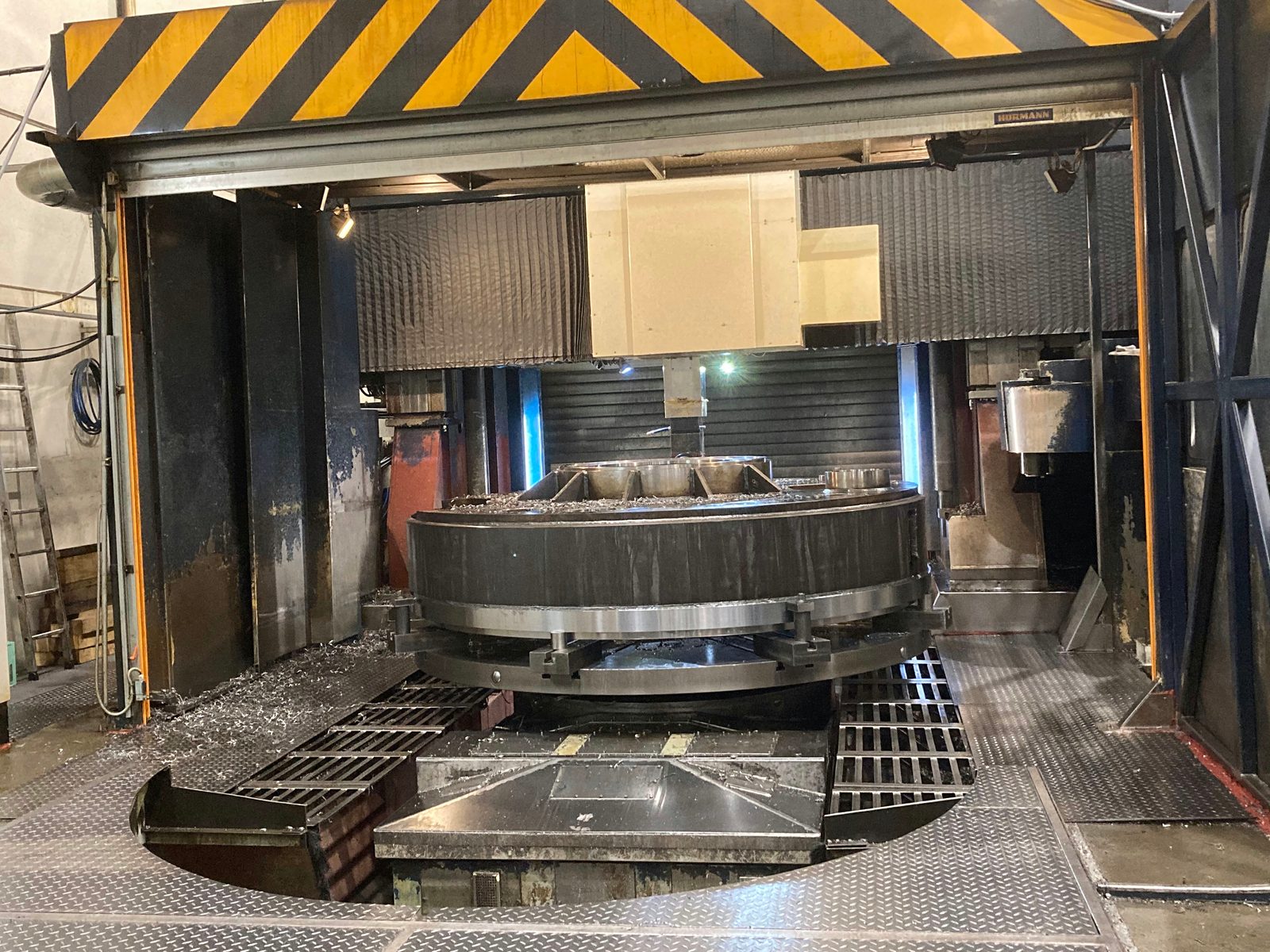

En el torneado vertical, la pieza gira sobre una mesa giratoria horizontal mientras la herramienta se desplaza en sentido vertical y horizontal. Es ideal para componentes demasiado grandes y pesados para los tornos convencionales. La mesa giratoria con Ø 4.800 mm y 2.400 mm de altura ofrece la máxima superficie de amarre. Al taladrar, el cabezal de taladrado desciende desde arriba y limita la altura utilizable a 2.000 mm de altura de taladrado. La altura de pieza realmente alcanzable depende de la sujeción y el apoyo de la pieza – le asesoramos con gusto según el proyecto.
Bridas, anillos, casquillos y piezas de disco se fabrican según plano. El control CNC garantiza tolerancias reproducibles incluso en piezas pesadas y de gran formato. El sistema de grúa 2×25 t de la planta permite un montaje y posicionamiento seguros.
Piezas individuales, series pequeñas y piezas de serie recurrentes se fabrican por encargo en Lorch – sin cantidades mínimas y con fiabilidad en los plazos de entrega.
El control dimensional se realiza según el plano y las tolerancias especificadas con instrumentos de medición calibrados. Los protocolos de medición se elaboran por proyecto y se adjuntan al suministro. Los certificados de material de los materiales empleados están disponibles a petición. El aseguramiento de la calidad se realiza según DIN EN ISO 9001:2015 con trazabilidad completa.
Las piezas torneadas en vertical se utilizan en Bock con frecuencia como fase de prefabricación para construcciones soldadas complejas y componentes de maquinaria especial. Gracias a la interacción directa de torneado, fresado y soldadura en la misma planta, los componentes pueden transferirse sin logística externa, lo que reduce considerablemente los plazos de ejecución.
Las piezas torneadas pesadas para construcciones de grúas y equipos de elevación, sistemas para vehículos y la construcción de instalaciones se fabrican habitualmente en Bock. El sistema de grúa 2×25 t de la planta garantiza la manipulación y el montaje de piezas pesadas hasta 50 t de forma fiable y segura, incluso con dimensiones poco manejables.
Torneado vertical
Piezas grandes sobre la mesa del torno vertical
Cilindros altos, tambores grandes

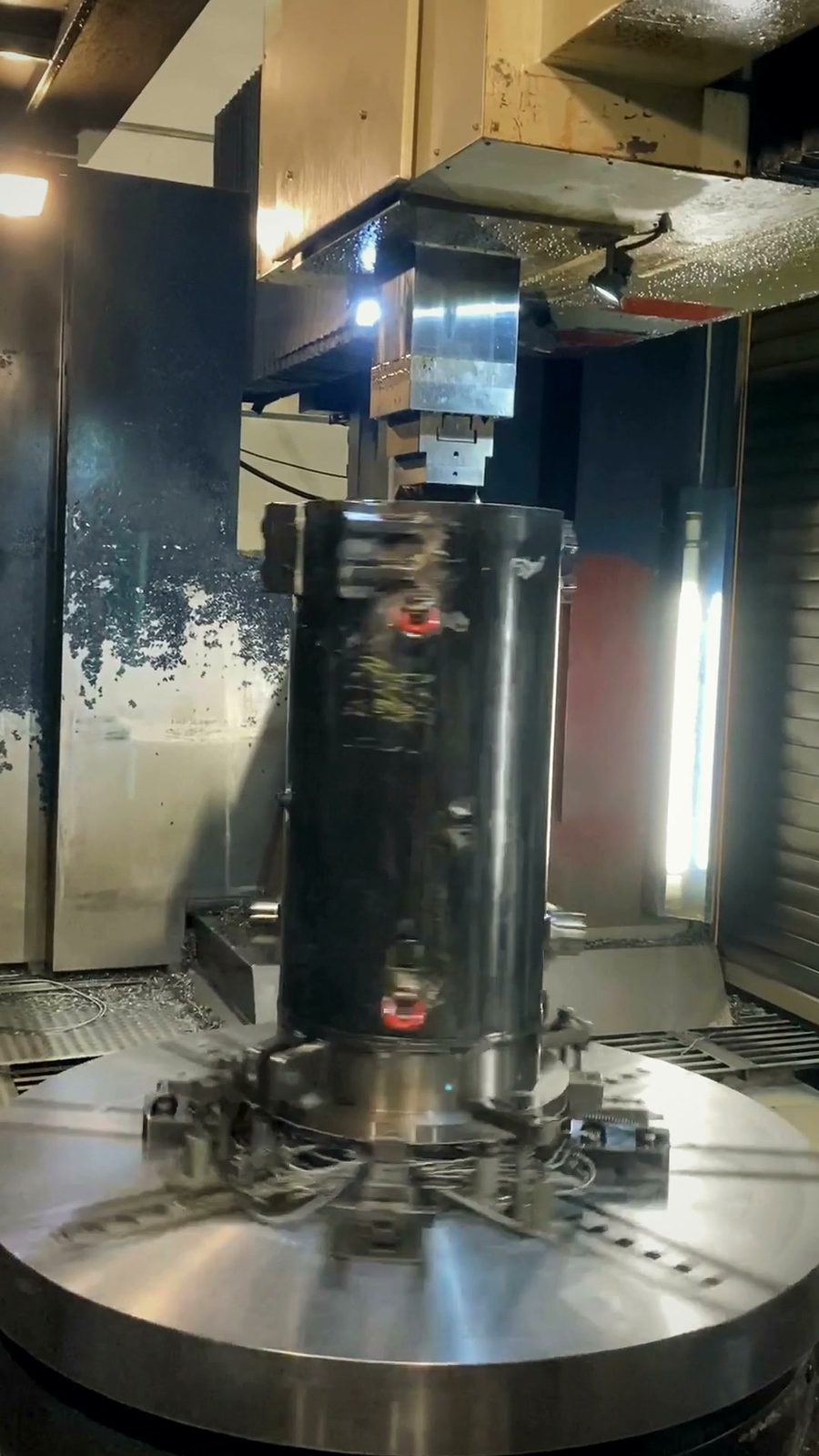

Hasta 2.400 mm de altura de torneado y Ø 4.800 mm de diámetro de torneado – cuerpos cilíndricos altos así como tambores y carcasas de gran volumen.
Construcciones soldadas torneadas
Anillos, tambores y carcasas soldados se tornean a brillo en sus superficies funcionales en la misma empresa – sin logística externa entre soldadura y torneado.
Protocolo de medición con la pieza
Control dimensional según plano con instrumentos de medición calibrados; el protocolo de medición se adjunta al suministro según el proyecto.
Datos de la máquina
| Parámetro | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Diámetro de torneado | Ø 4.800 mm | Ø 655 mm | Ø 350 mm |
| Altura de torneado | 2.400 mm | — | — |
| Altura de taladrado | 2.000 mm | — | — |
| Longitud de torneado | — | 2.000 mm | 1.000 mm |
| Carga sobre la mesa | 25 t | — | — |
Materiales para el torneado vertical
Bock emplea predominantemente aceros europeos de calidad con trazabilidad completa:
- Acero de construcción S235, S355 – Acero estructural estándar
- Acero de grano fino hasta S1100 – alta resistencia, soldable
- Hardox 400 / 500 – acero resistente al desgaste para componentes exigidos
- Acero inoxidable 1.4301, 1.4571 – resistente a la corrosión
- Aceros especiales según plano y especificación del cliente
Los certificados de material y los justificantes de los materiales se facilitan por proyecto.
Aplicaciones típicas del torneado vertical
El torneado vertical se emplea para grandes componentes de rotación que se fabrican según plano o especificación:

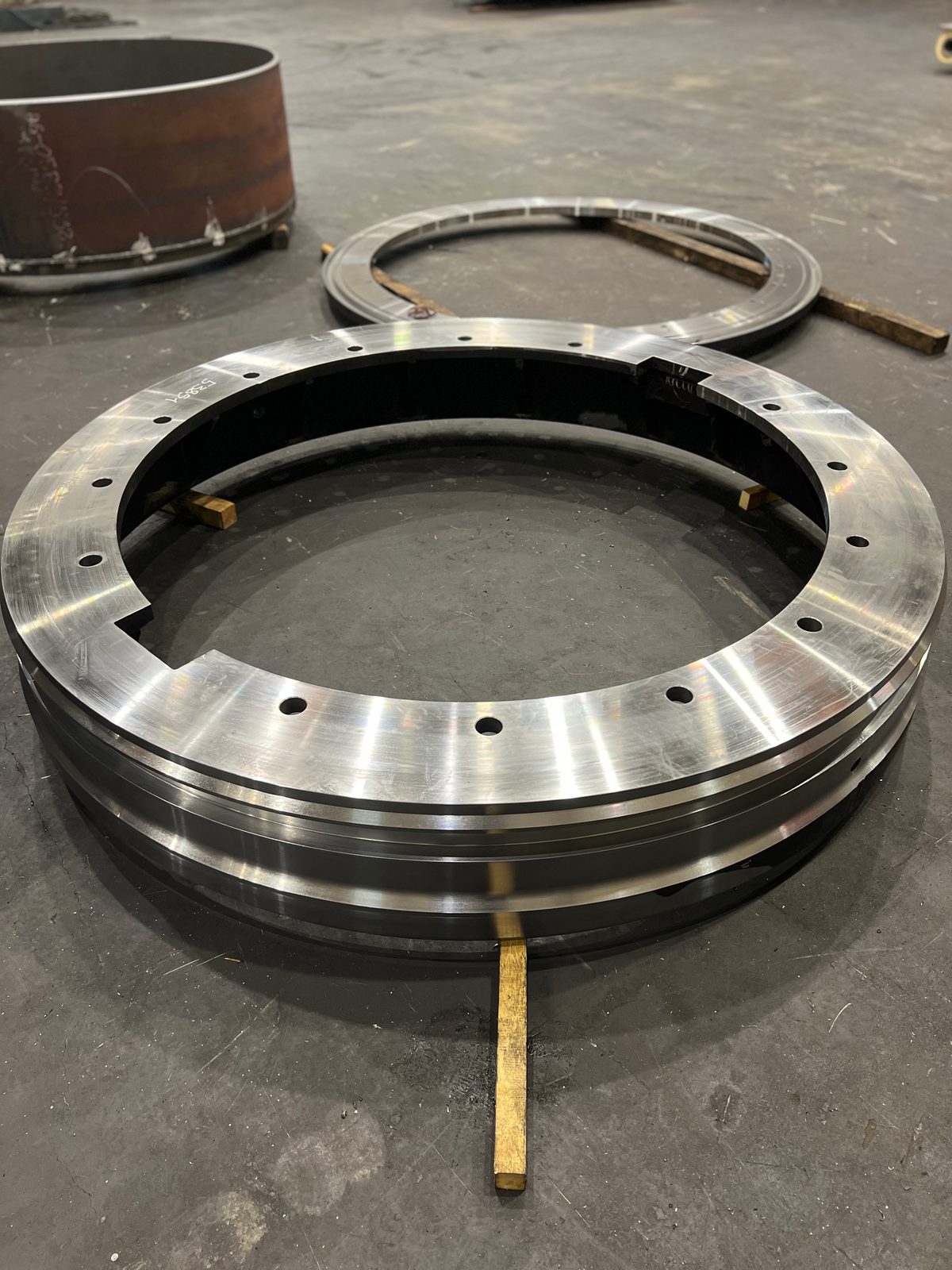

- Bridas para tuberías, recipientes a presión y construcción de instalaciones
- Casquillos, cilindros huecos y anillos para construcción de maquinaria especial

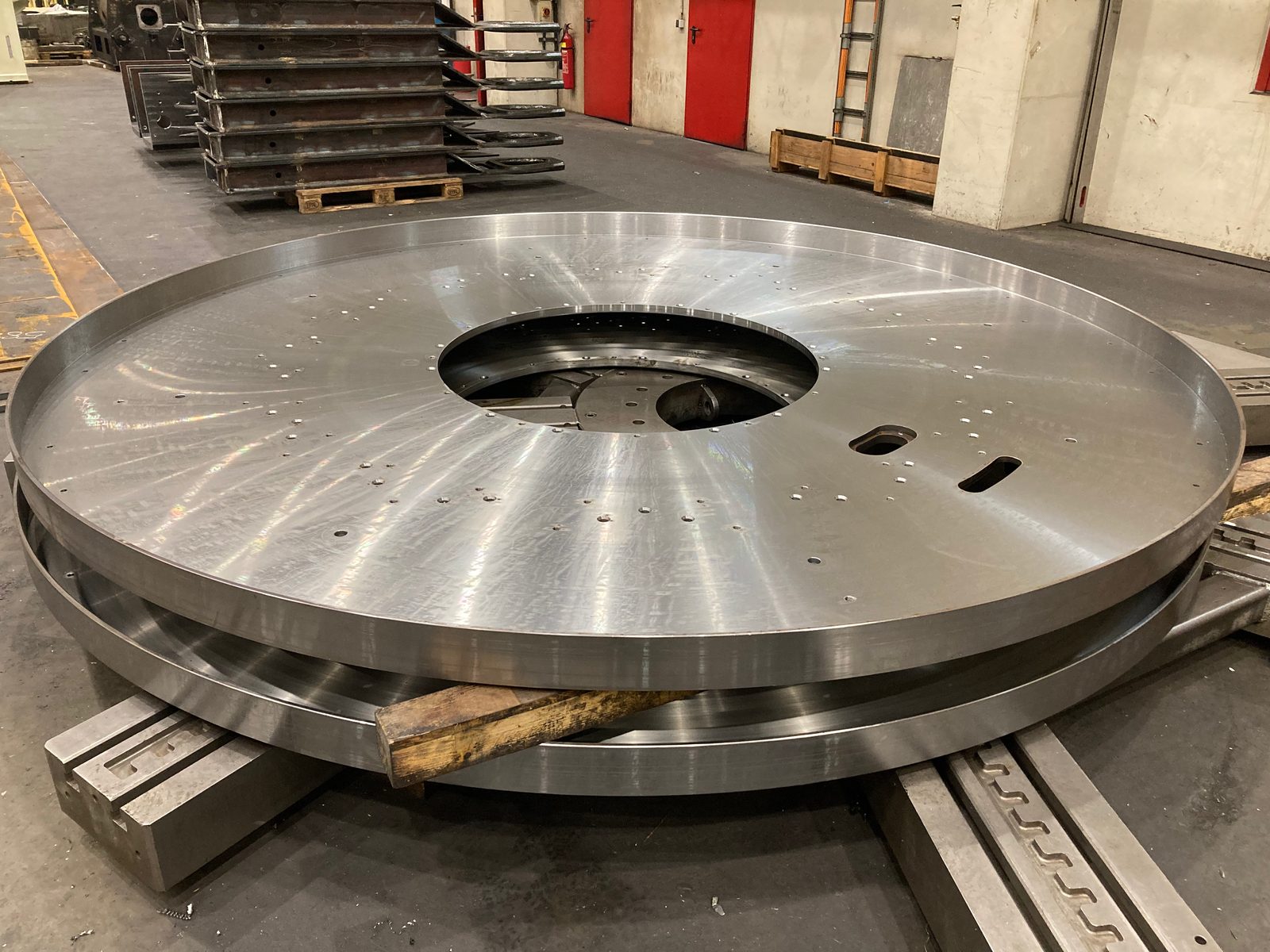

- Anillos grandes y piezas de disco para aplicaciones de carga pesada
- Alojamientos y placas base para cimentaciones de máquinas
- Piezas torneadas para sistemas portantes de vehículos y grúas
Las piezas torneadas se utilizan con frecuencia como fase de prefabricación para conjuntos soldados y construcciones soldadas. La transferencia directa sin logística externa ahorra de forma considerable tiempo de preparación y costes de transporte. Para componentes de construcción de grúas, vehículos e instalaciones se dispone de tornos de distintos tamaños, así como del sistema de grúa 2×25 t para piezas en bruto pesadas hasta 50 t. La fabricación por encargo abarca tanto piezas torneadas en vertical como perfiles cilíndricos exteriores e interiores según plano. La documentación de fabricación y de calidad según DIN EN ISO 9001:2015 está disponible de serie para todos los tipos de pedido.
Impresiones de nuestro torneado vertical

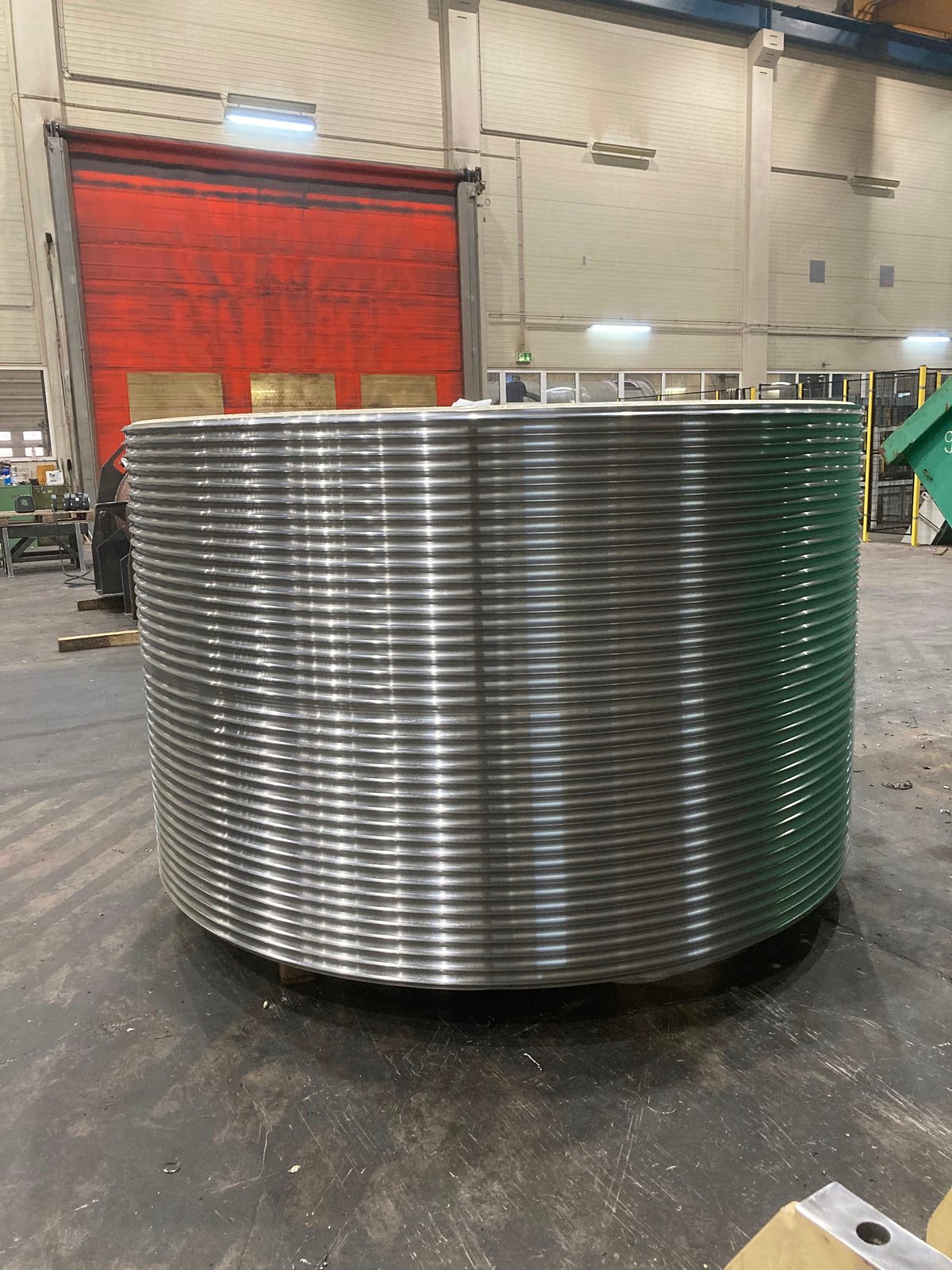

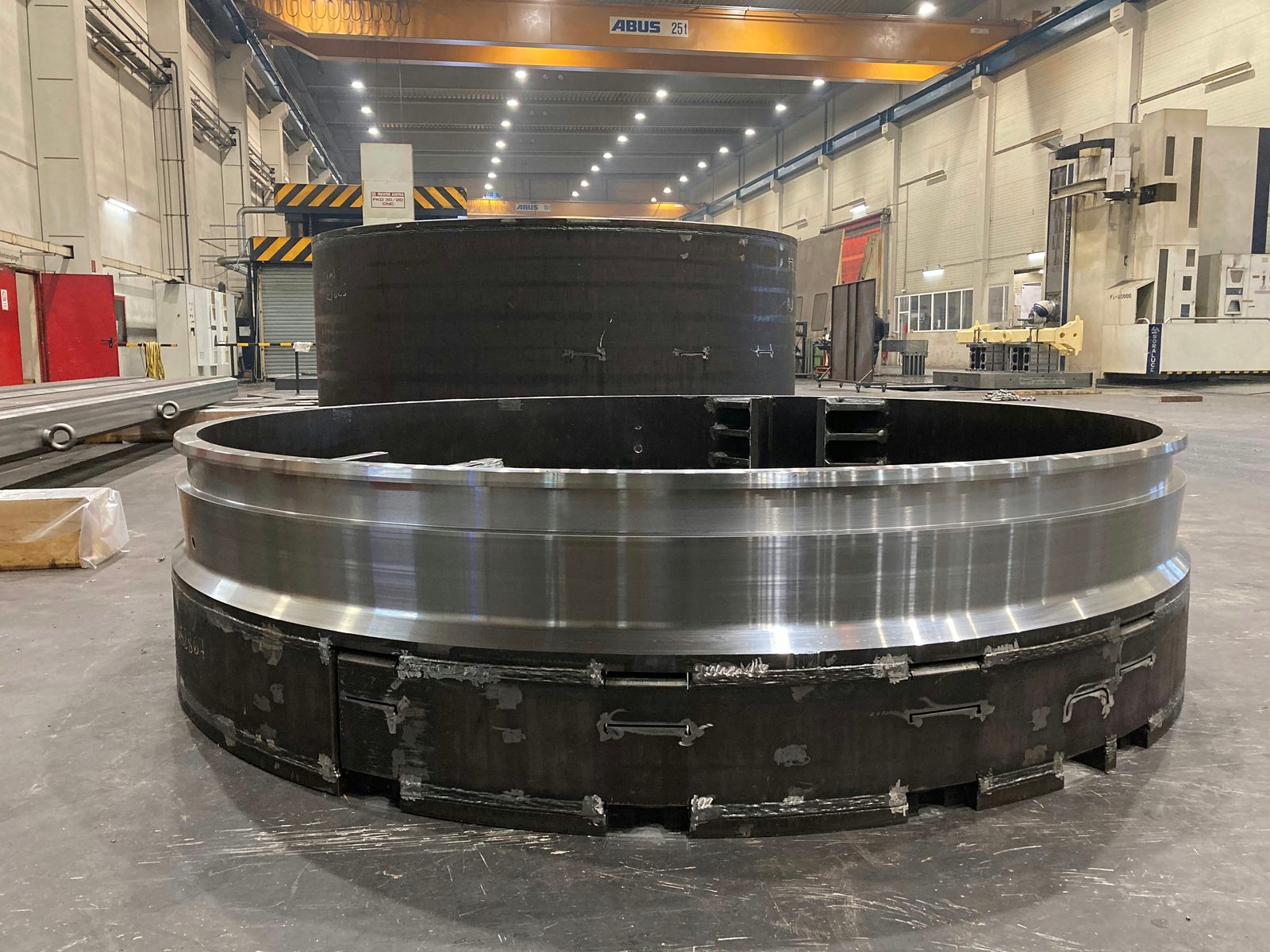

Imágenes reales de nuestra producción en Lorch – desde el tambor de cable, con las gargantas torneadas en toda la superficie de enrollado, hasta el gran anillo de construcción soldada con la superficie anular torneada a brillo.
Torneado vertical en Bock – sus ventajas
Bock Maschinenbau opera el torneado vertical como parte de un proceso completo de fabricación y calidad en Lorch:
- Diámetro de torneado Ø 4.800 mm
- Una de las mayores mesas de torneado vertical de la región – para piezas pesadas de gran formato.
- Altura 2.400 mm
- Permite tornear componentes especialmente altos que no pueden mecanizarse en tornos estándar. Al taladrar desde arriba, la altura utilizable llega hasta 2.000 mm de altura de taladrado.
- Carga de la mesa hasta 25 t
- Manipulación con grúa en planta hasta 50 t, en la mesa del torno vertical hasta 25 t.
- Fabricación por encargo sin cantidades mínimas
- Se fabrican por igual piezas individuales, prototipos y piezas de serie recurrentes.
- DIN EN ISO 9001:2015
- Sistema de gestión de calidad con control documentado de materiales y protocolos de medición.
- Fondo de herramientas de décadas
- Fondo de herramientas especiales crecido a lo largo de los años, así como alojamientos y dispositivos de amarre propios – también para piezas pesadas de gran formato y simetría rotacional.
Como taller de torneado por encargo en el Ostalbkreis, asumimos anillos, carcasas y viroles para fabricantes de maquinaria e instalaciones de la zona de Stuttgart, y entregamos en toda la región DACH.
Preguntas frecuentes sobre el torneado vertical
¿Qué es el torneado vertical?
En el torneado vertical, la pieza gira sobre una mesa giratoria horizontal mientras la herramienta se desplaza en sentido vertical y horizontal, para piezas de simetría rotacional demasiado grandes y pesadas para los tornos convencionales. Bock emplea para ello, en la fabricación por encargo en Lorch, el torno vertical CNC Feichter FKD30/20, desde la pieza individual hasta la serie.
¿Hasta qué diámetro, qué altura y qué peso se realiza el torneado vertical?
El torno vertical tornea hasta Ø 4.800 mm de diámetro de torneado y 2.400 mm de altura de torneado; el peso de la pieza está limitado por la carga de la mesa a 25 t. Al taladrar, el cabezal de taladrado desciende desde arriba y limita la altura utilizable a 2.000 mm de altura de taladrado; la altura de pieza realmente alcanzable depende de la sujeción y el apoyo de la pieza.
¿Se fabrican también piezas torneadas más pequeñas en tornos convencionales?

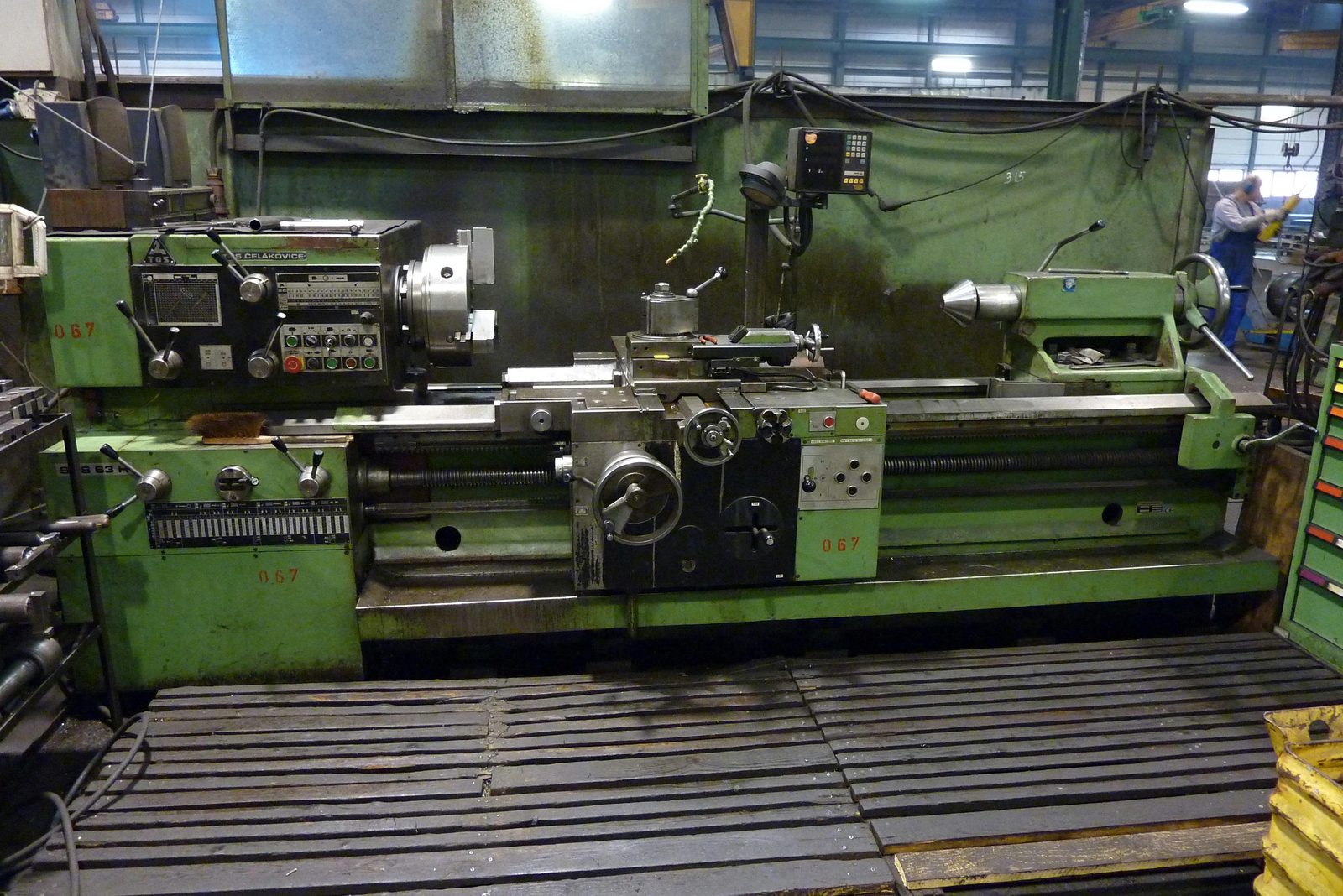

Sí. Además del torno vertical se dispone de dos tornos convencionales: un TOS SUS 63H con Ø 655 mm de diámetro de torneado y 2.000 mm de longitud de torneado, y un Meuser con Ø 350 mm de diámetro de torneado y 1.000 mm de longitud de torneado.
¿Pueden tornearse construcciones soldadas en el torno vertical?
Sí. Los anillos grandes de construcción soldada se tornean a brillo en la superficie anular en el torno vertical; el torneado, el fresado y la soldadura se realizan en la misma empresa.
¿Se entrega un protocolo de medición con las piezas de torneado vertical?
Sí, según el proyecto. El control dimensional se realiza según el plano y la especificación de tolerancias con instrumentos de medición calibrados, y el protocolo de medición se adjunta al suministro; los certificados de material de los materiales empleados están disponibles a petición.
Contacto
Solicitar torneado vertical
Envíenos plano, material, peso y cantidad. Asumimos solo el torneado – o fabricamos la pieza completa, desde la construcción soldada hasta la superficie torneada.
