Torneamento vertical de peças pesadas de simetria de revolução até 25 t – tornadas com precisão em aço, Hardox e aço inoxidável, em subcontratação em Lorch sem quantidades mínimas.
Diâmetro de torneamento Ø 4 800 mm
Uma das maiores mesas de torneamento vertical da região – para componentes de simetria de revolução de grandes dimensões.
Altura até 2 400 mm
Também componentes particularmente altos, que não podem ser maquinados em tornos padrão. Ao furar por cima, a altura utilizável chega até 2 000 mm de altura de furação.
Carga da mesa até 25 t
Sistema de pontes rolantes 2×25 t e infraestrutura de pavilhão para um manuseamento seguro de grandes peças.
Aço · Hardox · Inoxidável
Aço de construção, aço de grão fino até S1100, Hardox 400/500 e aço inoxidável 1.4301/1.4571.
Subcontratação sem quantidades mínimas
Peças individuais, protótipos e peças de série são fabricados em igual medida segundo o desenho.
DIN EN ISO 9001:2015
Gestão documentada de materiais e relatórios dimensionais para componentes sujeitos a inspeção.
Torneamento vertical – processo para grandes componentes até 25 t
No torneamento vertical, a peça roda sobre uma mesa horizontal, enquanto a ferramenta se desloca na vertical e na horizontal. Ideal para componentes demasiado grandes e pesados para tornos convencionais. A mesa giratória com Ø 4 800 mm e 2 400 mm de altura oferece a máxima superfície de fixação. Ao furar, o cabeçote de furação desce por cima e limita a altura utilizável a 2 000 mm de altura de furação. A altura de peça praticamente alcançável depende da fixação e do apoio da peça – aconselhamos com prazer conforme o projeto.

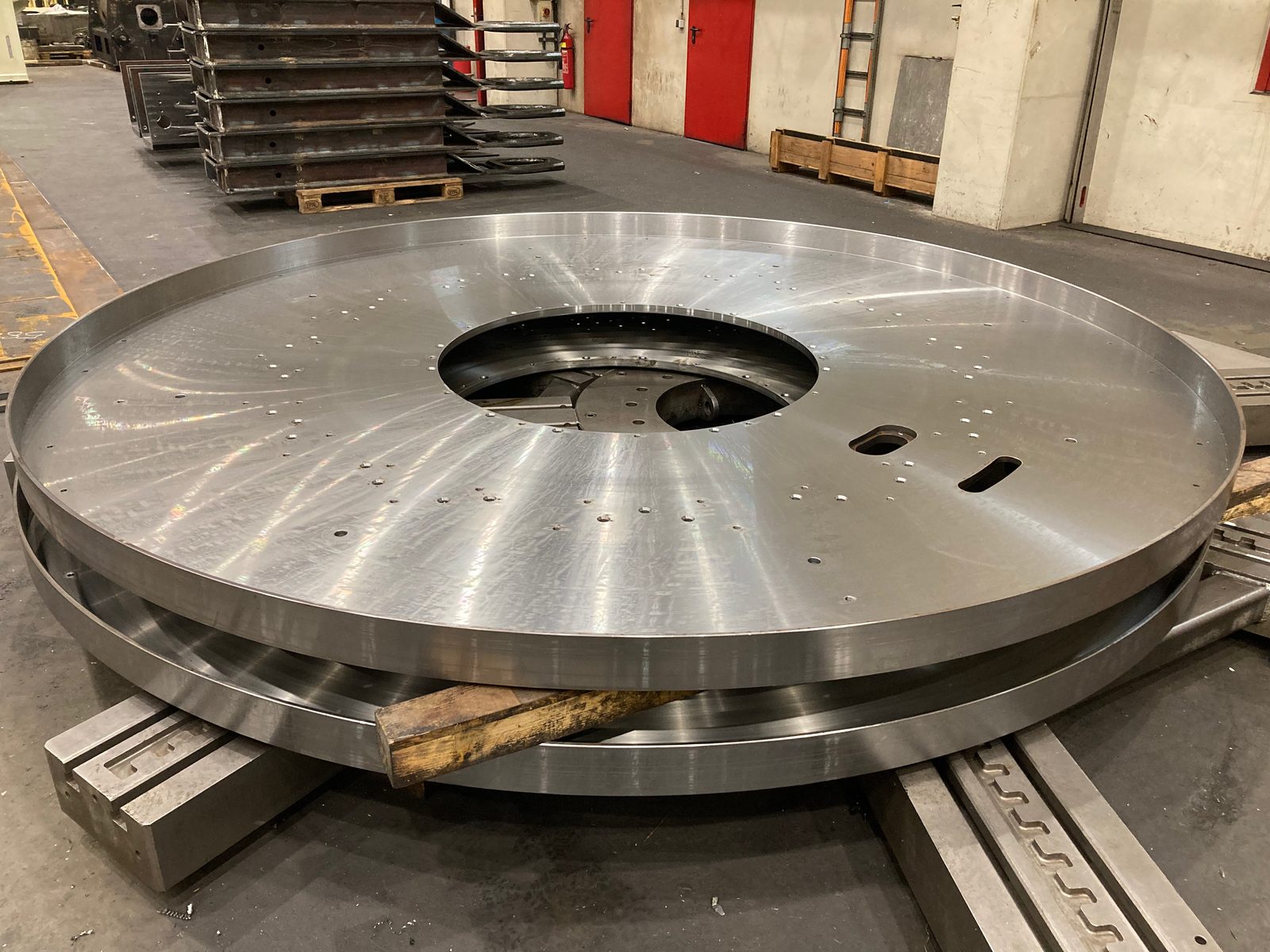

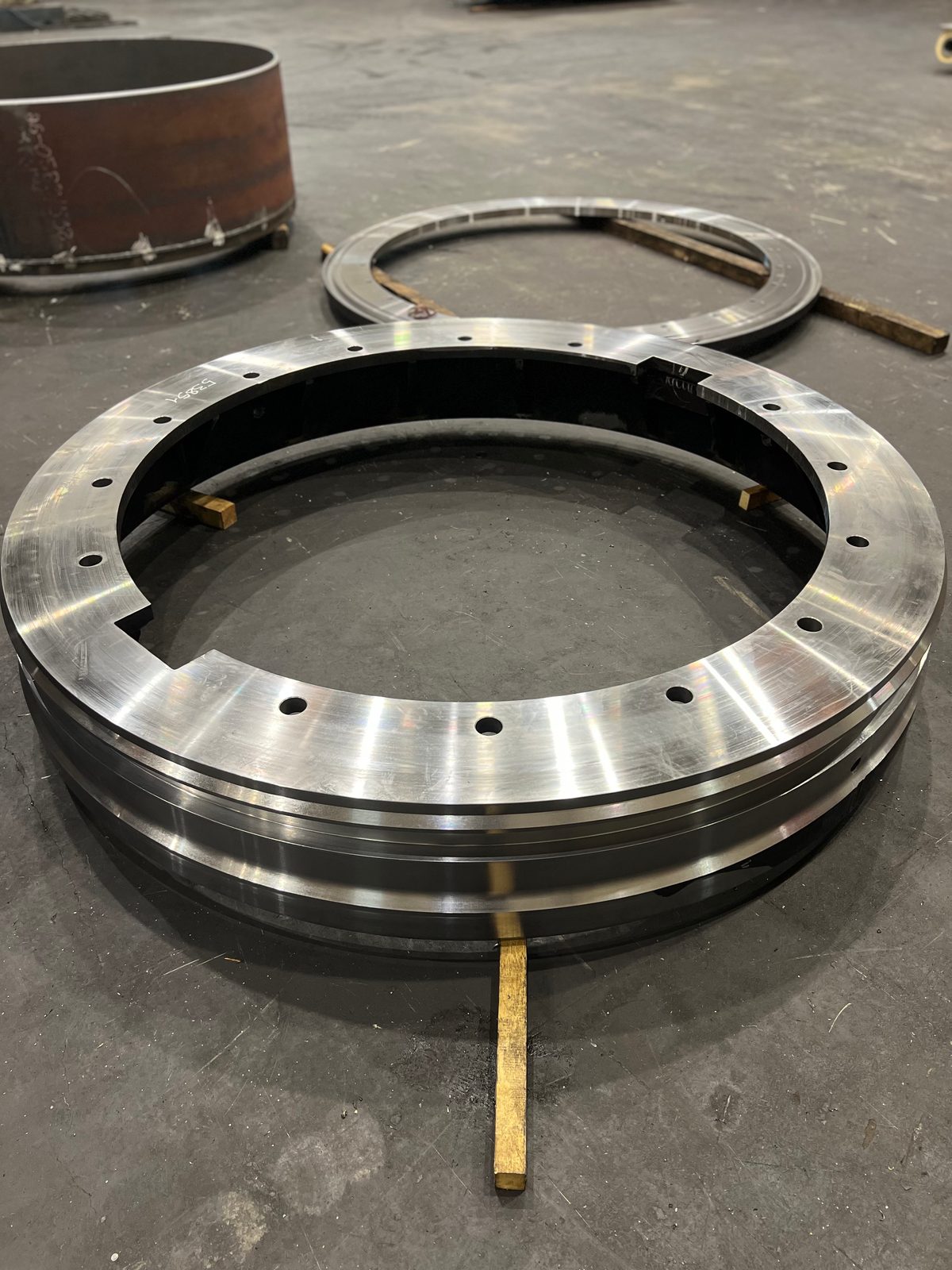

Flanges, anéis, casquilhos e peças em disco são fabricados de acordo com o desenho. O comando CNC garante tolerâncias reproduzíveis mesmo em peças pesadas e de grandes dimensões. O sistema de gruas de 2×25 t na fábrica permite a preparação e o posicionamento seguros.
Peças individuais, pequenas séries e peças de série recorrentes são fabricadas em subcontratação em Lorch – sem quantidades mínimas, com cumprimento fiável dos prazos de entrega.
O controlo dimensional realiza-se de acordo com o desenho e as tolerâncias especificadas, com meios de medição calibrados. Os relatórios dimensionais são elaborados por projeto e juntos ao fornecimento. Os certificados de material das matérias-primas utilizadas estão disponíveis mediante pedido. A garantia da qualidade segue a norma DIN EN ISO 9001:2015 com total rastreabilidade.
Na Bock, as peças torneadas verticalmente são frequentemente utilizadas como fase de pré-fabricação para construções soldadas complexas e componentes de máquinas especiais. Graças à interação direta entre torneamento, fresagem e soldadura na mesma empresa, os componentes podem ser encaminhados sem logística externa – o que reduz significativamente os tempos de execução.
Peças torneadas pesadas para construções de gruas e equipamentos de elevação, instalações para veículos e construção de instalações são fabricadas regularmente na Bock. O sistema de gruas de 2×25 t na fábrica assegura o manuseamento e a preparação de peças pesadas até 50 t de forma fiável e segura – mesmo com dimensões difíceis de manobrar.
Torneamento vertical

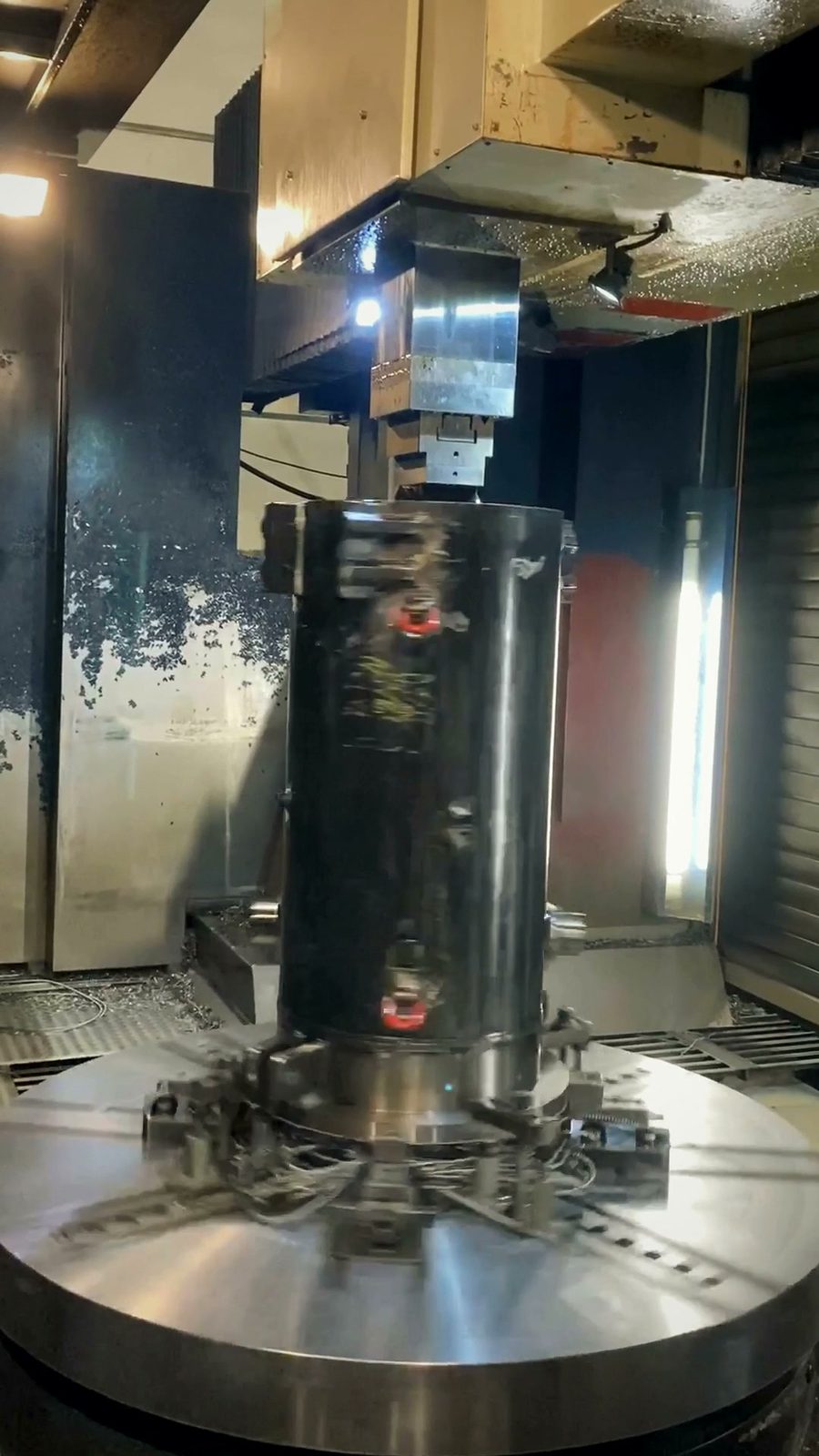

Peças grandes na mesa do torno vertical
Cilindros altos, tambores grandes
Até 2 400 mm de altura de torneamento e Ø 4 800 mm de diâmetro de torneamento – corpos cilíndricos altos, bem como tambores e carcaças de grande volume.
Construções soldadas torneadas
Anéis, tambores e carcaças soldados são torneados a brilho nas superfícies funcionais na mesma empresa – sem logística externa entre soldadura e torneamento.
Relatório dimensional com a peça
Controlo dimensional conforme o desenho com instrumentos de medição calibrados; o relatório dimensional é incluído no fornecimento em função do projeto.
Dados da máquina
| Parâmetro | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Diâmetro de torneamento | Ø 4 800 mm | Ø 655 mm | Ø 350 mm |
| Altura de torneamento | 2 400 mm | — | — |
| Altura de furação | 2 000 mm | — | — |
| Comprimento de torneamento | — | 2 000 mm | 1 000 mm |
| Carga da mesa | 25 t | — | — |
Materiais para o torneamento vertical
A Bock utiliza predominantemente aços de qualidade europeus com rastreabilidade total:
- Aço estrutural S235, S355 – Aço de construção padrão
- Aço de grão fino até S1100 – alta resistência, soldável
- Hardox 400 / 500 – aço resistente ao desgaste para componentes solicitados
- Aço inoxidável 1.4301, 1.4571 – resistente à corrosão
- Aços especiais conforme desenho e especificação do cliente
Os certificados de material e os comprovativos de matérias-primas são disponibilizados por projeto.
Aplicações típicas do torneamento vertical
O torneamento vertical é utilizado para grandes componentes de revolução, fabricados de acordo com o desenho ou a especificação:
- Flanges para tubagens, recipientes sob pressão e construção de instalações
- Casquilhos, cilindros ocos e anéis para construção de máquinas especiais
- Grandes anéis e peças em disco para aplicações de carga pesada
- Suportes e placas de base para fundações de máquinas
- Peças torneadas para instalações de veículos e de suporte de gruas
As peças torneadas são frequentemente utilizadas como fase de pré-fabricação para conjuntos soldados e construções soldadas. O encaminhamento direto sem logística externa poupa significativamente tempo de preparação e custos de transporte. Para componentes da construção de gruas, de veículos e de instalações estão disponíveis tornos de diferentes dimensões, bem como o sistema de gruas de 2×25 t para blocos pesados até 50 t. A subcontratação abrange tanto peças torneadas verticalmente como perfis exteriores e interiores cilíndricos de acordo com o desenho. A documentação de fabrico e de qualidade segundo a DIN EN ISO 9001:2015 está disponível por norma para todos os tipos de encomenda.
Impressões do nosso torneamento vertical

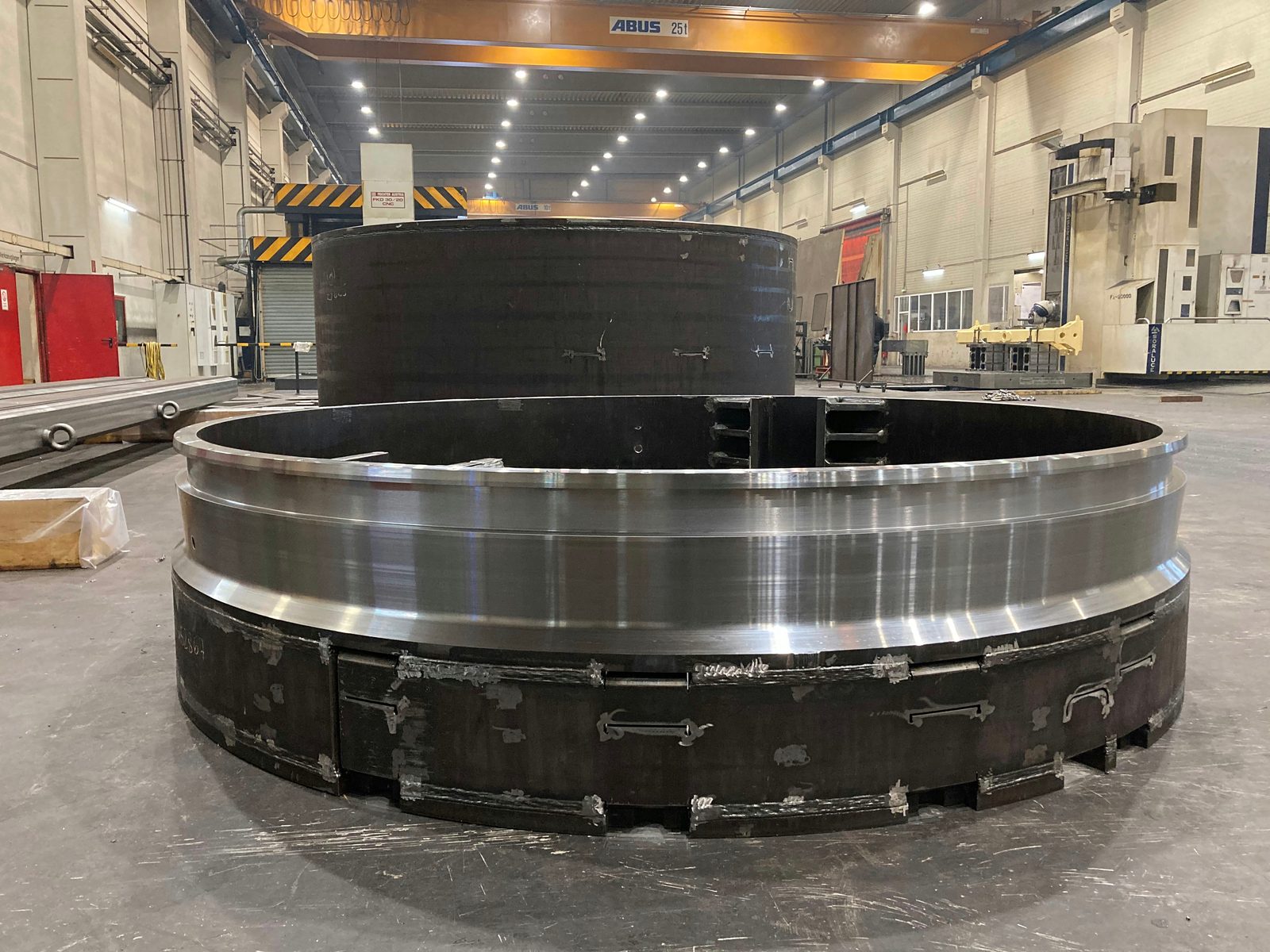

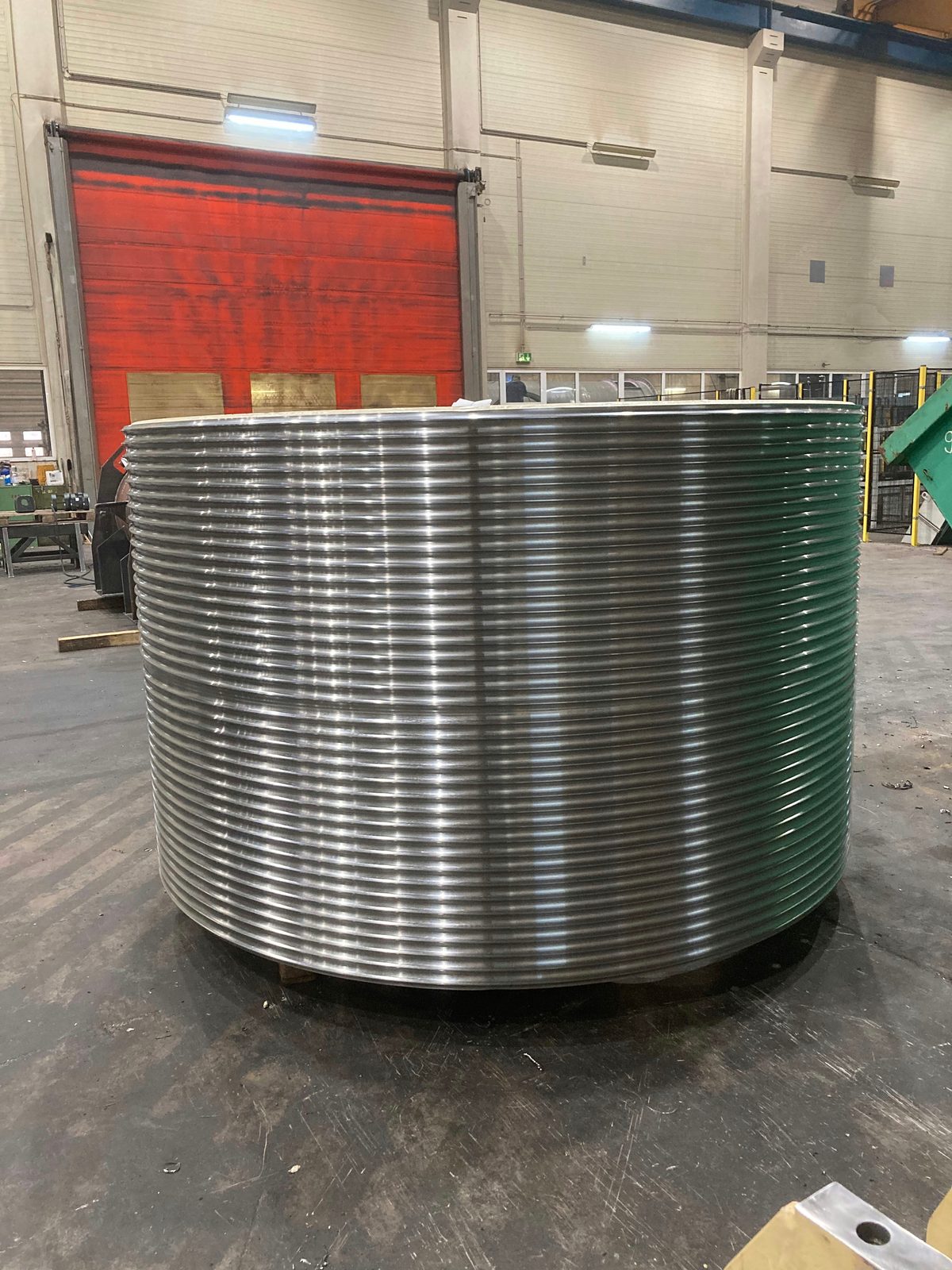

Imagens reais da nossa produção em Lorch – do tambor de cabo, com os gornes torneados em toda a superfície do costado, ao grande anel em construção soldada com a superfície anular torneada a brilho.
Torneamento vertical na Bock – as suas vantagens
A Bock Maschinenbau opera o torneamento vertical como parte de um processo completo de produção e qualidade em Lorch:
- Diâmetro de torneamento Ø 4 800 mm
- Uma das maiores mesas de torneamento vertical da região – para peças pesadas de grandes dimensões.
- Altura 2 400 mm
- Permite tornear componentes particularmente altos, que não podem ser maquinados em tornos padrão. Ao furar por cima, a altura utilizável chega até 2 000 mm de altura de furação.
- Carga da mesa até 25 t
- Movimentação por grua na fábrica até 50 t, na mesa do torno vertical até 25 t.
- Subcontratação sem quantidades mínimas
- Peças individuais, protótipos e peças de série recorrentes são fabricados em igual medida.
- DIN EN ISO 9001:2015
- Sistema de gestão da qualidade com gestão documentada de materiais e relatórios dimensionais.
- Acervo de ferramentas de décadas
- Acervo de ferramentas especiais crescido ao longo dos anos, bem como fixações e meios de aperto próprios – também para peças pesadas de simetria de revolução e de grande formato.
Enquanto oficina de torneamento por encomenda no Ostalbkreis, assumimos anéis, carcaças e virolas para fabricantes de máquinas e instalações da região de Estugarda, entregando em toda a região DACH.
Perguntas frequentes sobre torneamento vertical
O que é o torneamento vertical?
No torneamento vertical, a peça roda sobre uma mesa giratória horizontal enquanto a ferramenta se desloca na vertical e na horizontal – para peças de simetria rotacional demasiado grandes e pesadas para tornos convencionais. Para isso, a Bock utiliza, em regime de subcontratação em Lorch, o torno vertical CNC Feichter FKD30/20, desde a peça individual até à série.
Até que diâmetro, que altura e que peso se realiza o torneamento vertical?
O torno vertical torneia até Ø 4 800 mm de diâmetro de torneamento e 2 400 mm de altura de torneamento; o peso da peça está limitado pela carga da mesa a 25 t. Na furação, o cabeçote de furação avança de cima e limita a altura útil a 2 000 mm de altura de furação; a altura da peça efetivamente alcançável depende da fixação e do apoio da peça.
Também são fabricadas peças torneadas mais pequenas em tornos convencionais?
Sim. Além do torno vertical, estão disponíveis dois tornos convencionais: um TOS SUS 63H com Ø 655 mm de diâmetro de torneamento e 2 000 mm de comprimento de torneamento, e um Meuser com Ø 350 mm de diâmetro de torneamento e 1 000 mm de comprimento de torneamento.
As construções soldadas podem ser torneadas no torno vertical?
Sim. Os anéis de grandes dimensões em construção soldada são torneados a brilho na superfície anular no torno vertical; o torneamento, a fresagem e a soldadura decorrem na mesma empresa.
É fornecido um relatório dimensional com as peças de torneamento vertical?
Sim, em função do projeto. O controlo dimensional é realizado conforme o desenho e a especificação de tolerâncias com instrumentos de medição calibrados, e o relatório dimensional é incluído no fornecimento; os certificados dos materiais utilizados estão disponíveis mediante pedido.
