Carrouseldraaien zware onderdelen tot 25 t – loonproductie Lorch
Carrouseldraaien van grote rotatiesymmetrische zware onderdelen tot 25 t – precies gedraaid uit staal, Hardox en roestvast staal, als loonproductie in Lorch zonder minimumafnames.
Draaidiameter Ø 4.800 mm
Een van de grootste carrouseldraaitafels in de regio – voor grootformatige rotatiesymmetrische onderdelen.
Bouwhoogte tot 2.400 mm
Ook bijzonder hoge onderdelen die op standaarddraaibanken niet bewerkbaar zijn. Bij het boren van bovenaf bedraagt de bruikbare hoogte tot 2.000 mm boorhoogte.
Tafelbelasting tot 25 t
2×25-t-kraansysteem en hallinfrastructuur voor veilige hantering van grote werkstukken.
Staal · Hardox · Roestvast staal
Constructiestaal, fijnkorrelig constructiestaal tot S1100, Hardox 400/500 en roestvast staal 1.4301/1.4571.
Loonproductie zonder minimumafnames
Losse onderdelen, prototypes en serieonderdelen worden allemaal volgens tekening vervaardigd.
DIN EN ISO 9001:2015
Gedocumenteerd materiaalbeheer en meetrapporten voor keuringsplichtige onderdelen.
Carrouseldraaien – procedé voor grote onderdelen tot 25 t
Bij carrouseldraaien roteert het werkstuk op een horizontale draaitafel, terwijl het gereedschap verticaal en horizontaal beweegt. Ideaal voor onderdelen die te groot en te zwaar zijn voor conventionele draaibanken. De draaitafel met Ø 4.800 mm en 2.400 mm bouwhoogte biedt een maximaal opspanvlak. Bij het boren komt de boorkop van bovenaf en beperkt de bruikbare hoogte tot 2.000 mm boorhoogte. De praktisch haalbare onderdeelhoogte hangt af van de opspanning en ondersteuning van het werkstuk – wij adviseren u graag projectspecifiek.
Flenzen, ringen, bussen en schijfvormige onderdelen worden volgens tekening vervaardigd. De CNC-besturing garandeert reproduceerbare toleranties, ook bij zware en grootformatige werkstukken. Het 2×25-t-kraansysteem in de fabriek maakt veilig opspannen en positioneren mogelijk.
Losse onderdelen, kleine series en terugkerende serieonderdelen worden in de loonproductie in Lorch vervaardigd – zonder minimumafnames, betrouwbaar volgens leverdatum.
De maatcontrole vindt plaats volgens tekening en tolerantievoorschrift met gekalibreerde meetmiddelen. Meetrapporten worden projectgebonden opgesteld en bij de levering gevoegd. Materiaalcertificaten van de gebruikte materialen zijn op aanvraag beschikbaar. De kwaliteitsborging vindt plaats volgens DIN EN ISO 9001:2015 met volledige traceerbaarheid.
Carrouseldraaionderdelen worden bij Bock vaak ingezet als voorbewerkingsstap voor complexe lasconstructies en onderdelen voor speciale machinebouw. Door het directe samenspel van draaien, frezen en lassen in hetzelfde bedrijf kunnen onderdelen zonder externe logistiek worden doorgegeven – dat verkort de doorlooptijden aanzienlijk.
Zware draaionderdelen voor kraan- en hijswerktuigconstructies, voertuiginstallaties en de installatiebouw worden regelmatig bij Bock vervaardigd. Het 2×25-t-kraansysteem in de fabriek zorgt voor het betrouwbaar en veilig handelen en opspannen van zware onderdelen tot 50 t – ook bij onhandelbare afmetingen.
Carrouseldraaien
Grote onderdelen op de draaitafel

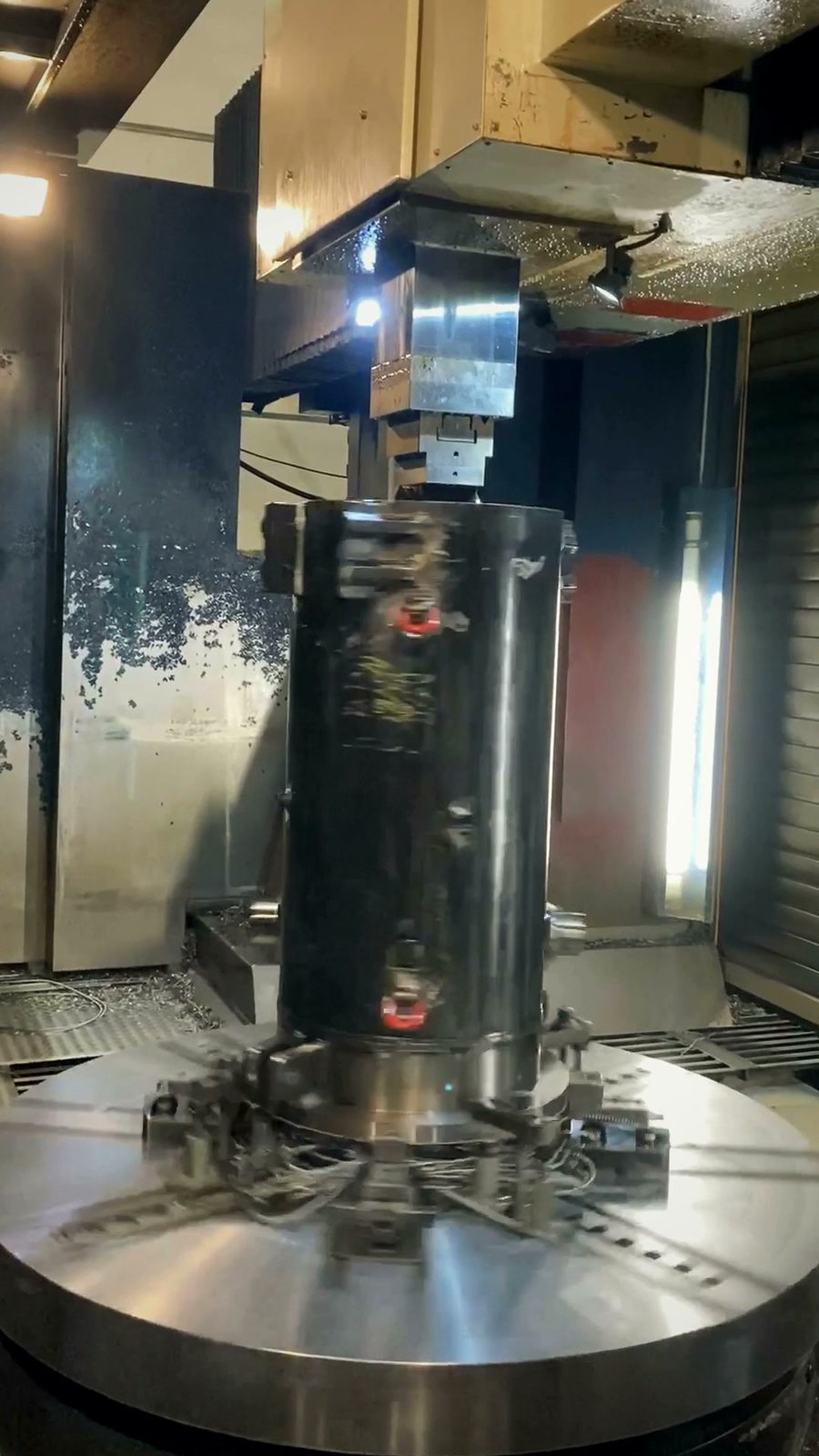

Hoge cilinders, grote trommels
Tot 2.400 mm draaihoogte en Ø 4.800 mm draaidiameter – hoge cilinderlichamen evenals volumineuze trommels en behuizingen.
Lasconstructies overgedraaid

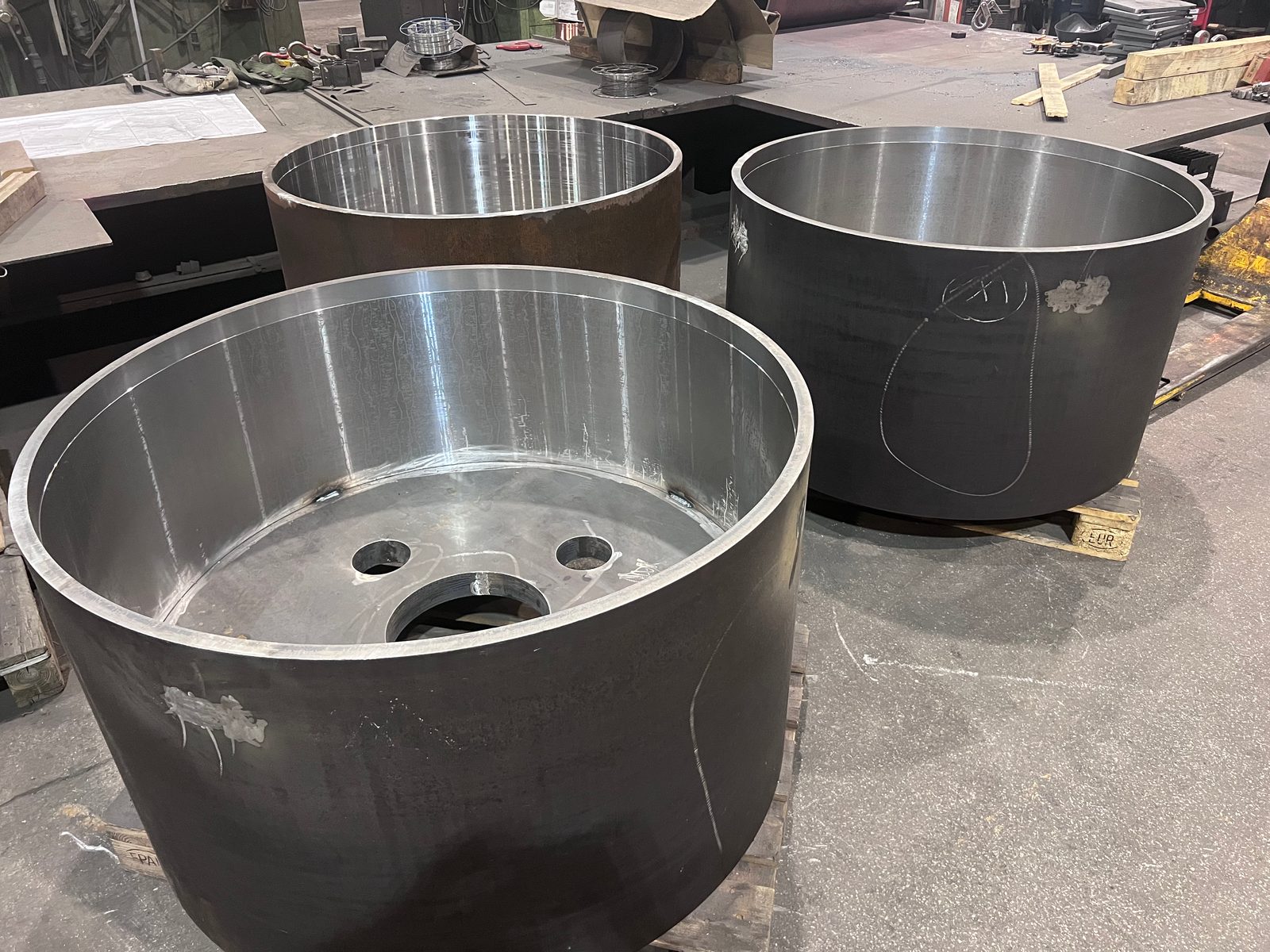

Gelaste ringen, trommels en behuizingen worden in hetzelfde bedrijf aan de functievlakken blank overgedraaid – zonder externe logistiek tussen lassen en draaien.
Meetrapport bij het onderdeel
Maatcontrole volgens tekening met gekalibreerde meetmiddelen; het meetrapport wordt projectgebonden bij de levering gevoegd.
Machinegegevens
| Parameter | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Draaidiameter | Ø 4.800 mm | Ø 655 mm | Ø 350 mm |
| Draaihoogte | 2.400 mm | — | — |
| Boorhoogte | 2.000 mm | — | — |
| Draailengte | — | 2.000 mm | 1.000 mm |
| Tafelbelasting | 25 t | — | — |
Materialen voor het carrouseldraaien
Bock gebruikt overwegend Europese kwaliteitsstaalsoorten met volledige traceerbaarheid:
- Constructiestaal S235, S355 – Standaard constructiestaal
- Fijnkorrelstaal tot S1100 – hoogvast, lasbaar
- Hardox 400 / 500 – slijtvast staal voor zwaar belaste onderdelen
- Roestvast staal 1.4301, 1.4571 – corrosiebestendig
- Speciale staalsoorten volgens tekening en klantspecificatie
Materiaalcertificaten en materiaalbewijzen worden projectgebonden ter beschikking gesteld.
Typische toepassingen bij het carrouseldraaien
Het carrouseldraaien wordt ingezet voor grote rotatieonderdelen die volgens tekening of specificatie worden vervaardigd:
- Flenzen voor leidingen, drukvaten en installatiebouw
- Bussen, holle cilinders en ringen voor speciale machinebouw
- Grote ringen en schijfvormige onderdelen voor zwaarbelaste toepassingen
- Opnames en grondplaten voor machinefunderingen
- Draaionderdelen voor voertuig- en kraandraagsystemen
Draaionderdelen worden vaak ingezet als voorbewerkingsstap voor lasmodules en lasconstructies. Het direct doorgeven zonder externe logistiek bespaart aanzienlijk op opspantijd en transportkosten. Voor onderdelen uit de kraanbouw, voertuigbouw en installatiebouw staan draaibanken van verschillende afmetingen alsook het 2×25-t-kraansysteem voor zware ruwdelen tot 50 t ter beschikking. De loonproductie omvat carrouseldraaionderdelen evenals cilindrische buiten- en binnenprofielen volgens tekening. Productie- en kwaliteitsdocumentatie volgens DIN EN ISO 9001:2015 zijn voor alle opdrachttypen standaard beschikbaar.
Impressies uit ons carrouseldraaien
Echte beelden uit onze productie in Lorch – van de kabeltrommel, waarvan de kabelgroeven over het volledige manteloppervlak zijn gedraaid, tot de grote ring uit lasconstructie met blank overgedraaid ringvlak.
Carrouseldraaien bij Bock – uw voordelen
Bock Maschinenbau gebruikt carrouseldraaien als onderdeel van een volledig productie- en kwaliteitsproces in Lorch:
- Draaidiameter Ø 4.800 mm
- Een van de grootste carrouseldraaitafels in de regio – voor grootformatige zware onderdelen.
- Bouwhoogte 2.400 mm
- Maakt het draaien mogelijk van bijzonder hoge onderdelen die op standaarddraaibanken niet bewerkbaar zijn. Bij het boren van bovenaf bedraagt de bruikbare hoogte tot 2.000 mm boorhoogte.
- Tafelbelasting tot 25 t
- Kraanhandling in de fabriek tot 50 t, op de carrouseltafel tot 25 t.
- Loonproductie zonder minimumafnames
- Losse onderdelen, prototypes en terugkerende serieonderdelen worden allemaal vervaardigd.
- DIN EN ISO 9001:2015
- Kwaliteitsmanagementsysteem met gedocumenteerd materiaalbeheer en meetrapporten.
- Gereedschapsschat uit decennia
- Over de jaren gegroeide voorraad aan speciaal- en bijzonder gereedschap alsook eigen opnames en spanmiddelen – ook voor grootformatige, rotatiesymmetrische zware onderdelen.
Als loondraaierij in de Ostalbkreis nemen wij ringen, behuizingen en rompsecties over voor machine- en installatiebouwers uit de regio Stuttgart, en leveren we in de hele DACH-regio.
Veelgestelde vragen over carrouseldraaien
Wat is carrouseldraaien?
Bij carrouseldraaien roteert het werkstuk op een horizontale draaitafel, terwijl het gereedschap verticaal en horizontaal beweegt – voor rotatiesymmetrische onderdelen die te groot en te zwaar zijn voor conventionele draaibanken. Bock zet daarvoor in de loonproductie in Lorch de CNC-carrouseldraaibank Feichter FKD30/20 in, van los onderdeel tot serie.
Tot welke diameter, welke hoogte en welk gewicht wordt er carrouselgedraaid?
De carrouseldraaibank draait tot Ø 4.800 mm draaidiameter en 2.400 mm draaihoogte; het werkstukgewicht wordt door de tafelbelasting begrensd tot 25 t. Bij het boren komt de boorkop van bovenaf en beperkt de bruikbare hoogte tot 2.000 mm boorhoogte; de praktisch haalbare onderdeelhoogte hangt af van de opspanning en ondersteuning van het werkstuk.
Worden ook kleinere draaionderdelen op conventionele draaibanken vervaardigd?
Ja. Naast de carrouseldraaibank staan twee conventionele draaibanken ter beschikking: een TOS SUS 63H met Ø 655 mm draaidiameter en 2.000 mm draailengte en een Meuser met Ø 350 mm draaidiameter en 1.000 mm draailengte.
Kunnen lasconstructies op de carrouseldraaibank worden overgedraaid?
Ja. Grote ringen uit lasconstructie worden op de carrouseldraaibank aan het ringvlak blank overgedraaid; draaien, frezen en lassen vinden plaats in hetzelfde bedrijf.
Wordt bij carrouseldraaionderdelen een meetrapport meegeleverd?
Ja, projectgebonden. De maatcontrole vindt plaats volgens tekening en tolerantievoorschrift met gekalibreerde meetmiddelen, het meetrapport wordt bij de levering gevoegd; materiaalcertificaten van de gebruikte materialen zijn op aanvraag beschikbaar.
Contact
Carrouseldraaien aanvragen
Stuur ons tekening, materiaal, gewicht en aantal. Wij nemen de pure draaiopdracht aan – of maken het onderdeel compleet, van de lasconstructie tot het gedraaide vlak.
