Karusellisorvaus, raskaita kappaleita 25 t asti – alihankintavalmistus Lorch
Karusellisorvausta suurille pyörähdyssymmetrisille raskaille kappaleille 25 t asti – tarkasti sorvattuna teräksestä, Hardox-teräksestä ja ruostumattomasta teräksestä, alihankintavalmistuksena Lorchissa (Ostalbkreis · Stuttgartin alue) ilman vähimmäismääriä.
Sorvaushalkaisija Ø 4 800 mm
Yksi alueen suurimmista karusellisorvin pöydistä – suurikokoisille pyörähdyssymmetrisille komponenteille.
Sorvauskorkeus 2 400 mm asti
Myös erityisen korkeat komponentit, joita ei voi työstää tavanomaisilla sorveilla – ylhäältä porattaessa käytettävissä 2 000 mm porauskorkeuteen asti.
Pöytäkuorma 25 t asti
2×25 t nosturijärjestelmä ja halli-infrastruktuuri suurten työkappaleiden turvalliseen käsittelyyn.
Teräs · Hardox · ruostumaton teräs
Rakenneterästä, hienoraeterästä S1100 asti, Hardox 400/500 ja ruostumatonta terästä 1.4301/1.4571.
Alihankintavalmistusta ilman vähimmäismääriä
Yksittäisosat, prototyypit ja sarjaosat valmistetaan yhtä lailla piirustuksen mukaan.
DIN EN ISO 9001:2015
Dokumentoitu materiaalinhallinta ja mittapöytäkirjat hyväksyntää vaativille komponenteille.
Karusellisorvaus – menetelmä suurille komponenteille 25 t asti
Karusellisorvauksessa työkappale pyörii vaakasuoralla pyörityspöydällä, kun taas työkalu liikkuu pysty- ja vaakasuunnassa. Ihanteellinen komponenteille, jotka ovat liian suuria ja liian raskaita tavanomaisille sorveille. Pyörityspöytä, jonka halkaisija on Ø 4 800 mm ja sorvauskorkeus 2 400 mm asti, tarjoaa suurimman mahdollisen kiinnityspinnan. Porattaessa porauspää tulee ylhäältä ja rajoittaa käytettävän korkeuden 2 000 mm porauskorkeuteen. Käytännössä saavutettava komponenttikorkeus riippuu työkappaleen kiinnityksestä ja tuennasta – neuvomme tässä mielellämme projektikohtaisesti.
Laipat, renkaat, holkit ja levyosat valmistetaan piirustuksen mukaan. CNC-ohjaus varmistaa toistettavat toleranssit myös raskailla ja suurikokoisilla työkappaleilla. Tehtaan 2×25 t nosturijärjestelmä mahdollistaa turvallisen asetuksen ja paikoituksen.
Yksittäisosat, piensarjat ja toistuvat sarjaosat valmistetaan alihankintana Lorchissa – ilman vähimmäismääriä, luotettavasti toimituspäivän mukaan.
Mittatarkastus tehdään piirustuksen ja toleranssimäärittelyn mukaan kalibroiduilla mittavälineillä. Mittapöytäkirjat laaditaan projektikohtaisesti ja liitetään toimitukseen. Käytettyjen materiaalien ainestodistukset ovat saatavilla pyynnöstä. Laadunvarmistus tapahtuu DIN EN ISO 9001:2015 mukaan täydellä jäljitettävyydellä.
Karusellisorvattuja osia käytetään Bockilla usein esivalmistusvaiheena monimutkaisiin hitsattuihin rakenteisiin ja erikoiskoneiden komponentteihin. Koska sorvaus, jyrsintä ja hitsaus toimivat suoraan yhdessä samassa yrityksessä, komponentit voidaan siirtää eteenpäin ilman ulkoista logistiikkaa – se lyhentää läpimenoaikoja huomattavasti.
Raskaita sorvattuja osia nosturi- ja nostolaiterakenteisiin, ajoneuvolaitteistoihin ja laitosrakentamiseen valmistetaan Bockilla säännöllisesti. Tehtaan 2×25 t nosturijärjestelmä varmistaa raskaiden kappaleiden käsittelyn ja asetuksen 50 t asti luotettavasti ja turvallisesti – myös hankalilla mitoilla.
Karusellisorvaus

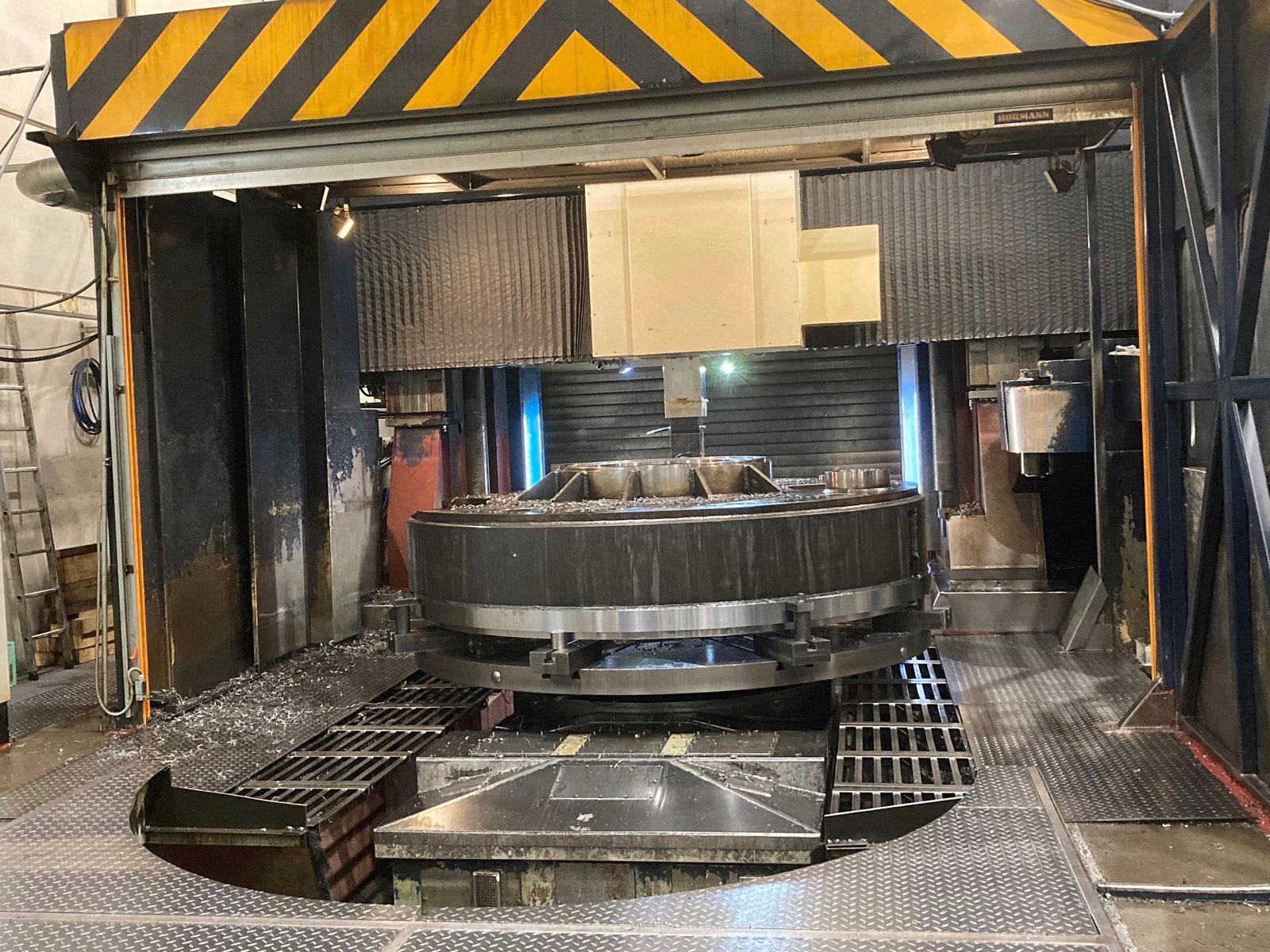

Suuret kappaleet karusellisorvin pöydällä

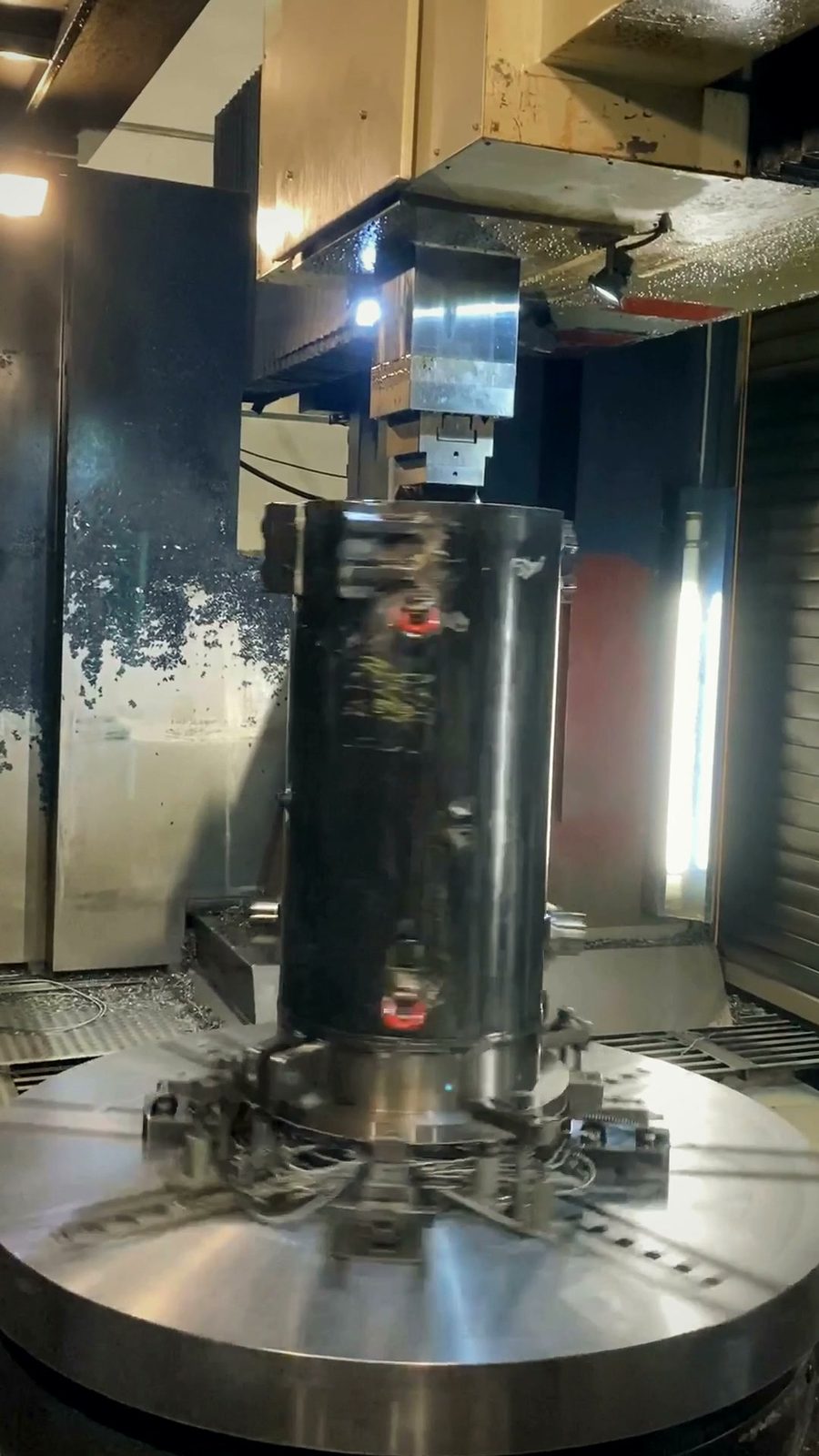

Korkeat sylinterit, suuret rummut
Sorvauskorkeus 2 400 mm asti ja sorvaushalkaisija Ø 4 800 mm – korkeat sylinterikappaleet sekä tilavat rummut ja kotelot.

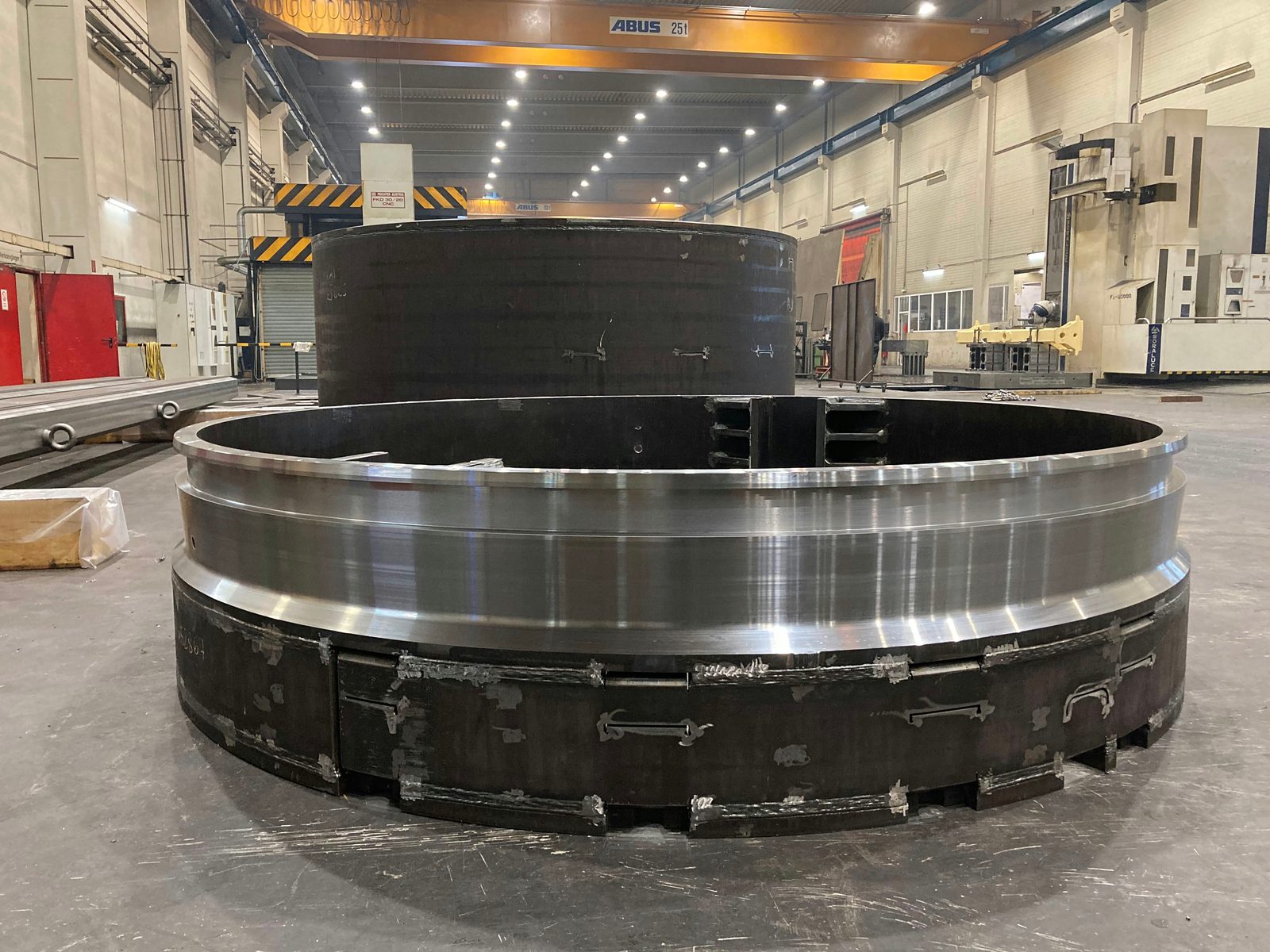

Hitsatut rakenteet sorvattuina
Hitsatut renkaat, rummut ja kotelot sorvataan toimintapinnoiltaan kirkkaiksi samassa yrityksessä – ilman ulkoista logistiikkaa hitsauksen ja sorvauksen välillä.
Mittapöytäkirja kappaleen mukana
Mittatarkastus piirustuksen mukaan kalibroiduilla mittavälineillä; mittapöytäkirja liitetään toimitukseen projektikohtaisesti.
Konetiedot
| Parametri | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Sorvaushalkaisija | Ø 4 800 mm | Ø 655 mm | Ø 350 mm |
| Sorvauskorkeus | 2 400 mm | — | — |
| Porauskorkeus | 2 000 mm | — | — |
| Sorvauspituus | — | 2 000 mm | 1 000 mm |
| Pöytäkuormitus | 25 t | — | — |
Karusellisorvauksen materiaalit
Bock Maschinenbau GmbH käyttää pääosin eurooppalaisia laatuteräksiä aukottomalla jäljitettävyydellä:
- Rakenneteräs S235, S355 – vakiorakenneteräs
- Hienoraeteräs S1100 asti – lujaa, hitsattavaa
- Hardox 400 / 500 – kulutusta kestävä teräs kuormitettuihin komponentteihin
- Ruostumaton teräs 1.4301, 1.4571 – korroosionkestävä
- Erikoisteräkset piirustuksen ja asiakkaan ohjeen mukaan
Ainestodistukset ja materiaalinäytöt toimitetaan projektikohtaisesti.
Karusellisorvauksen tyypilliset sovellukset
Karusellisorvausta käytetään suurille pyörähdyskappaleille, jotka valmistetaan piirustuksen tai spesifikaation mukaan:

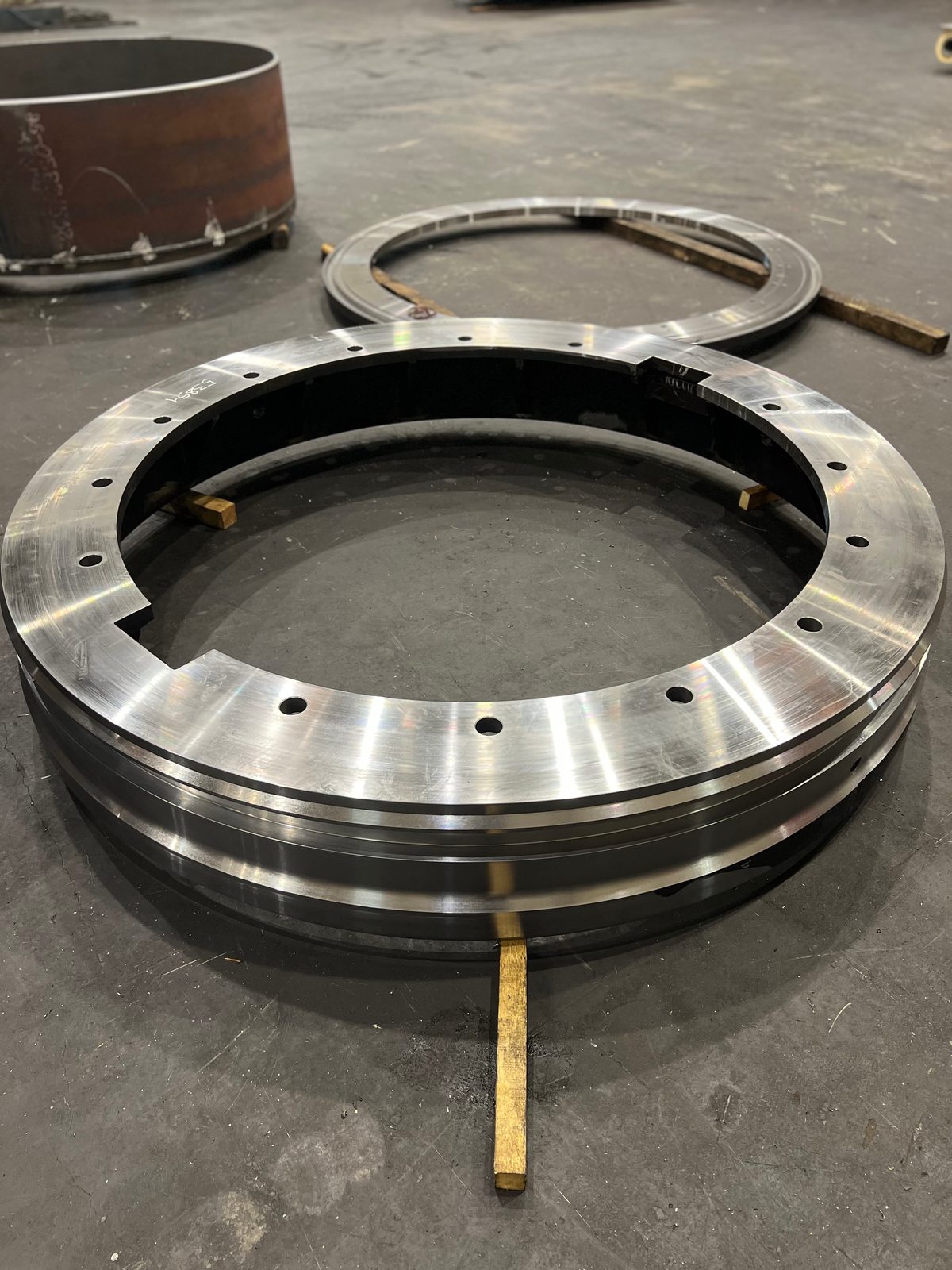

- Laipat putkistoihin, painesäiliöihin ja laitosrakentamiseen
- Holkit, ontot sylinterit ja renkaat erikoiskonevalmistukseen

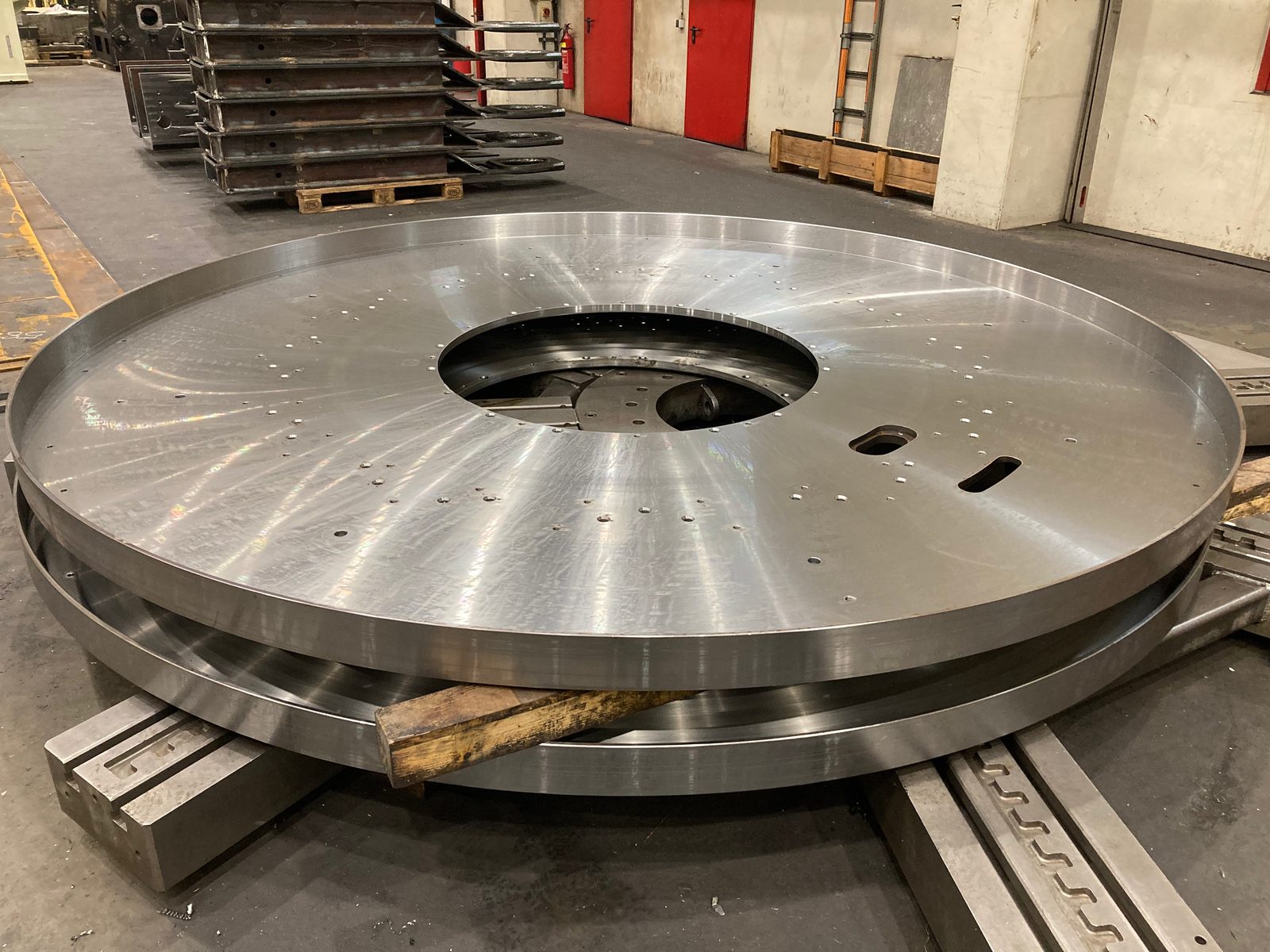

- Suurrenkaat ja levyosat raskaisiin sovelluksiin
- Kiinnittimet ja pohjalevyt konefundamentteihin
- Sorvatut osat ajoneuvo- ja nosturikantorakenteisiin
Sorvattuja osia käytetään usein esivalmistusvaiheena hitsatuille kokoonpanoille ja hitsatuille rakenteille. Suora siirto ilman ulkoista logistiikkaa säästää huomattavasti asetusaikaa ja kuljetuskustannuksia. Nosturi-, ajoneuvo- ja laitosrakentamisen komponenteille on käytettävissä eri kokoluokkien sorveja sekä 2×25 t nosturijärjestelmä raskaille aihioille 50 t asti. Alihankintavalmistus kattaa karusellisorvatut osat samoin kuin lieriömäiset ulko- ja sisäprofiilit piirustuksen mukaan. Valmistus- ja laatudokumentaatio DIN EN ISO 9001:2015 mukaan on vakiona saatavilla kaikentyyppisiin toimeksiantoihin.
Tunnelmia karusellisorvauksesta

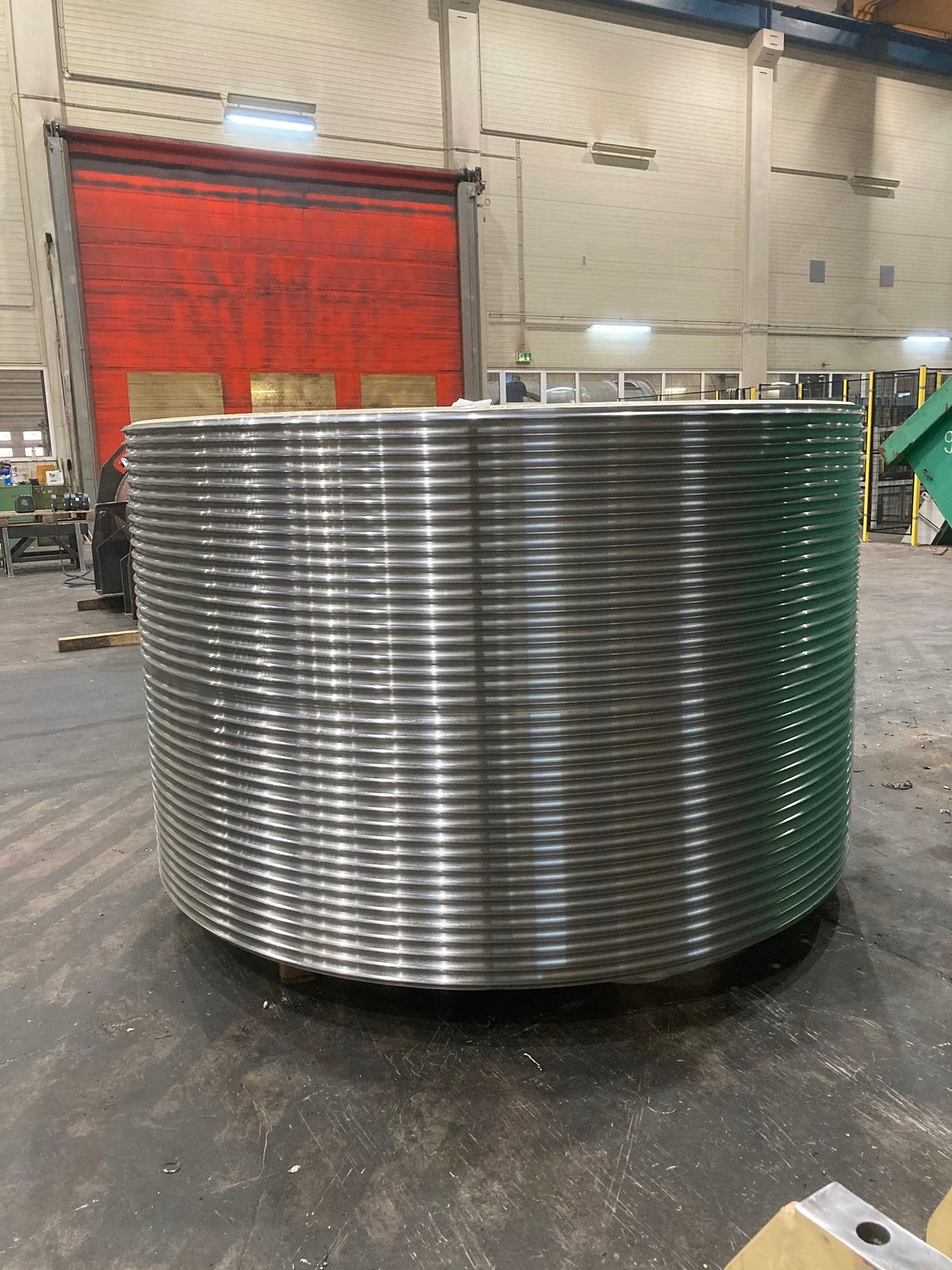

Aitoja kuvia valmistuksestamme Lorchissa – köysirummusta, jonka köysiurat on sorvattu koko vaippapinnalle, aina hitsattuun suurrenkaaseen, jonka rengaspinta on sorvattu kirkkaaksi.
Karusellisorvaus Bockilla – teidän etunne
Bock Maschinenbau toteuttaa karusellisorvauksen osana kokonaista valmistus- ja laatuprosessia Lorchissa:
- Sorvaushalkaisija Ø 4 800 mm
- Yksi alueen suurimmista karusellisorvin pöydistä – suurikokoisille raskaille kappaleille.
- Sorvauskorkeus 2 400 mm
- Mahdollistaa erityisen korkeiden komponenttien sorvauksen; ylhäältä porattaessa käytettävissä 2 000 mm porauskorkeuteen asti.
- Pöytäkuorma 25 t asti
- Nosturikäsittely tehtaalla 50 t asti, karusellipöydällä 25 t asti.
- Alihankintavalmistusta ilman vähimmäismääriä
- Yksittäisosat, prototyypit ja toistuvat sarjaosat valmistetaan yhtä lailla.
- DIN EN ISO 9001:2015
- Laadunhallintajärjestelmä dokumentoidulla materiaalinhallinnalla ja mittapöytäkirjoilla.
- Vuosikymmenten työkaluvarasto
- Vuosien mittaan karttunut erikois- ja erityistyökalujen varasto sekä omat kiinnittimet ja kiinnitysvälineet – myös suurikokoisille, pyörähdyssymmetrisille raskaille kappaleille.
Alihankintasorvaajana Ostalbkreisissä otamme vastaan renkaita, koteloita ja putkilohkoja Stuttgartin alueen kone- ja laitosrakentajille – ja toimitamme koko DACH-alueelle.
Usein kysyttyä karusellisorvauksesta
Mitä karusellisorvaus on?
Karusellisorvauksessa työkappale pyörii vaakasuoralla pyörityspöydällä, kun taas työkalu liikkuu pysty- ja vaakasuunnassa – pyörähdyssymmetrisille komponenteille, jotka ovat liian suuria ja liian raskaita tavanomaisille sorveille. Bock käyttää siihen alihankintavalmistuksessa Lorchissa CNC-karusellisorvia Feichter FKD30/20, yksittäisosasta sarjaan.
Mihin halkaisijaan, korkeuteen ja painoon asti karusellisorvataan?
Karusellisorvi sorvaa Ø 4 800 mm sorvaushalkaisijaan ja 2 400 mm sorvauskorkeuteen asti; työkappaleen painoa rajoittaa pöytäkuorma 25 t. Porattaessa porauspää tulee ylhäältä ja rajoittaa käytettävän korkeuden 2 000 mm porauskorkeuteen; käytännössä saavutettava komponenttikorkeus määräytyy työkappaleen kiinnityksen ja tuennan mukaan.
Valmistetaanko myös pienempiä sorvattuja osia tavanomaisilla sorveilla?

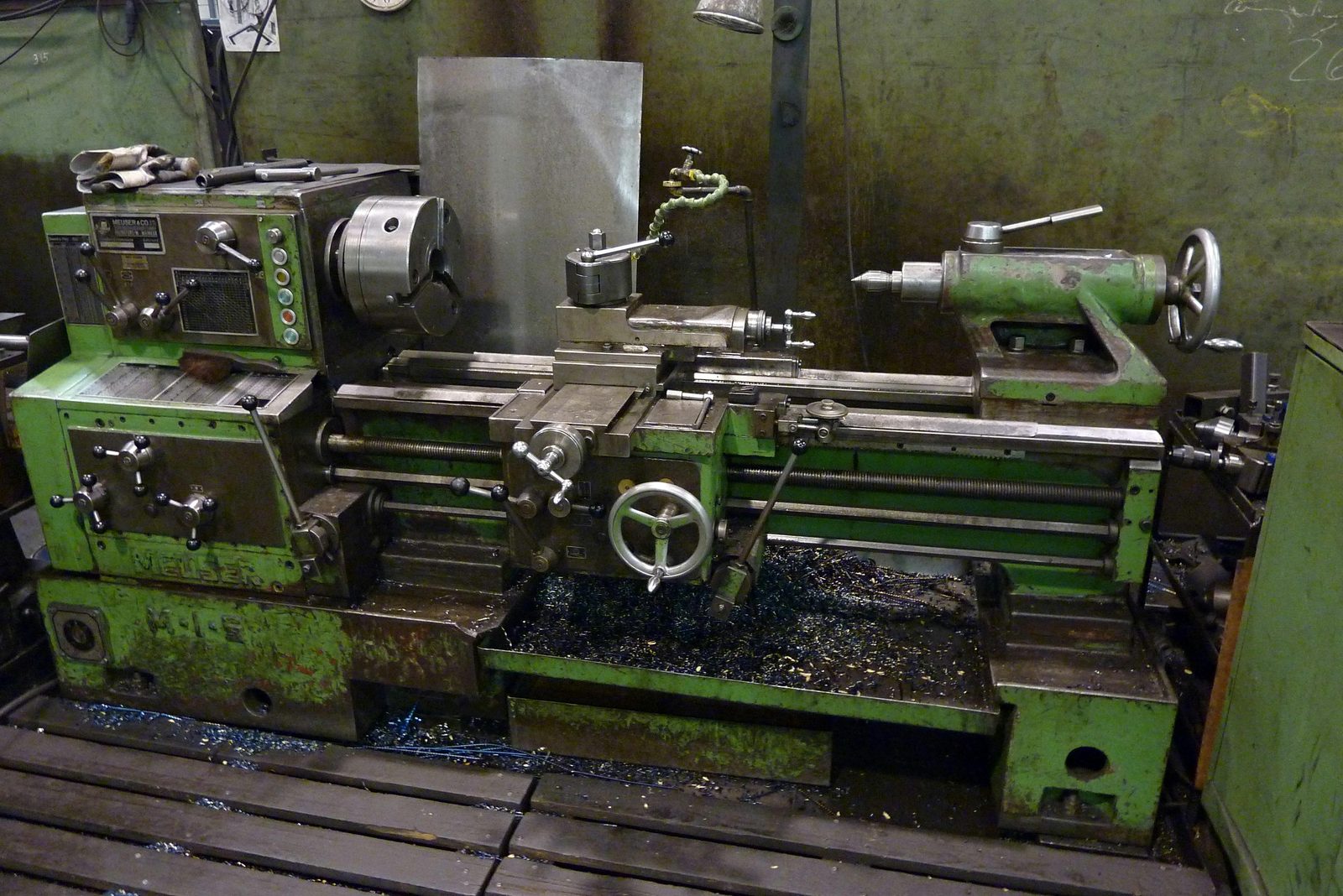

Kyllä. Karusellisorvin lisäksi käytettävissä on kaksi tavanomaista sorvia: TOS SUS 63H, jonka sorvaushalkaisija on Ø 655 mm ja sorvauspituus 2 000 mm, sekä Meuser, jonka sorvaushalkaisija on Ø 350 mm ja sorvauspituus 1 000 mm.
Voidaanko hitsattuja rakenteita sorvata karusellisorvilla?
Kyllä. Hitsatut suurrenkaat sorvataan karusellisorvilla rengaspinnaltaan kirkkaaksi; sorvaus, jyrsintä ja hitsaus toimivat samassa yrityksessä.
Toimitetaanko karusellisorvattujen osien mukana mittapöytäkirja?
Kyllä, projektikohtaisesti. Mittatarkastus tehdään piirustuksen ja toleranssimäärittelyn mukaan kalibroiduilla mittavälineillä, ja mittapöytäkirja liitetään toimitukseen; käytettyjen materiaalien ainestodistukset ovat saatavilla pyynnöstä.
Yhteystiedot
Pyydä tarjous karusellisorvauksesta
Lähettäkää meille piirustus, materiaali, paino ja kappalemäärä. Otamme hoitaaksemme pelkän sorvaustyön – tai valmistamme komponentin kokonaan hitsatusta rakenteesta sorvattuun pintaan asti.
