Karuselsko struženje težkih delov do 25 t – kooperantska proizvodnja Lorch
Karuselsko struženje velikih rotacijsko simetričnih težkih delov do 25 t – natančno struženje iz jekla, Hardox in nerjavnega jekla, kooperantska proizvodnja v Lorchu brez minimalnih količin.
Premer struženja Ø 4.800 mm
Ena največjih karuselskih vrtljivih miz v regiji – za velikoformatne rotacijsko simetrične sestavne dele.
Gradbena višina do 2.400 mm
Tudi posebej visoki sestavni deli, ki jih na standardnih stružnicah ni mogoče obdelati. Pri vrtanju od zgoraj je uporabna višina do 2.000 mm višine vrtanja.
Obremenitev mize do 25 t
Žerjavni sistem 2×25 t in infrastruktura hale za varno rokovanje z velikimi obdelovanci.
Jeklo · Hardox · nerjavno jeklo
Konstrukcijsko jeklo, drobnozrnato konstrukcijsko jeklo do S1100, Hardox 400/500 in nerjavno jeklo 1.4301/1.4571.
Kooperantska proizvodnja brez minimalnih količin
Posamezni deli, prototipi in serijski deli se izdelujejo enakovredno po risbi.
DIN EN ISO 9001:2015
Dokumentirano vodenje materialov in merilni protokoli za dele, ki podležejo prevzemu.
Karuselsko struženje – postopek za velike sestavne dele do 25 t
Pri karuselskem struženju se obdelovanec vrti na vodoravni vrtljivi mizi, medtem ko se orodje premika navpično in vodoravno. Idealno za sestavne dele, ki so preveliki in pretežki za konvencionalne stružnice. Vrtljiva miza s Ø 4.800 mm in 2.400 mm gradbene višine zagotavlja maksimalno vpenjalno površino. Pri vrtanju vrtalna glava pristopi od zgoraj in omeji uporabno višino na 2.000 mm višine vrtanja. Praktično dosegljiva višina dela je odvisna od vpetja in podpore obdelovanca – z veseljem svetujemo glede na projekt.

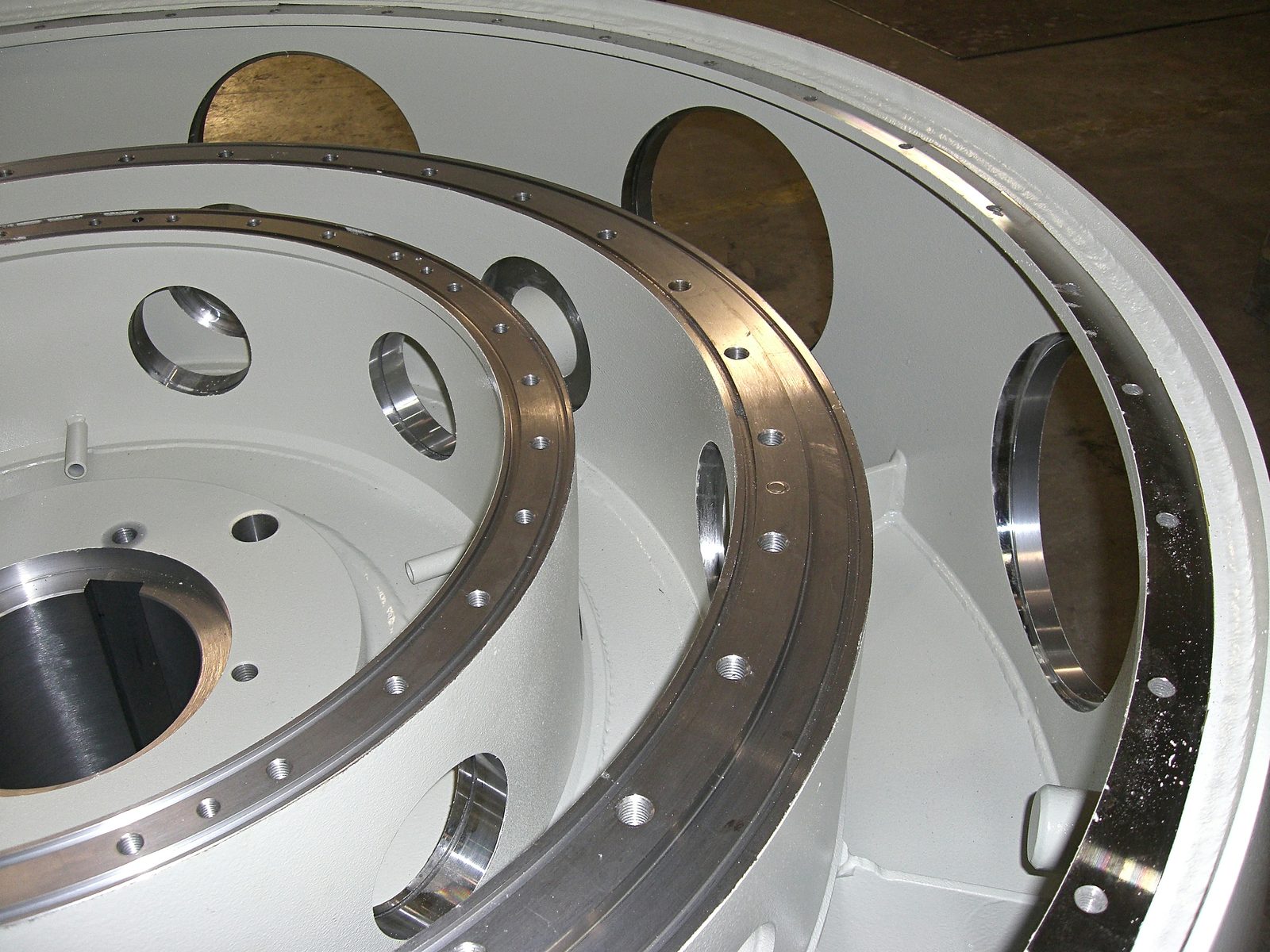

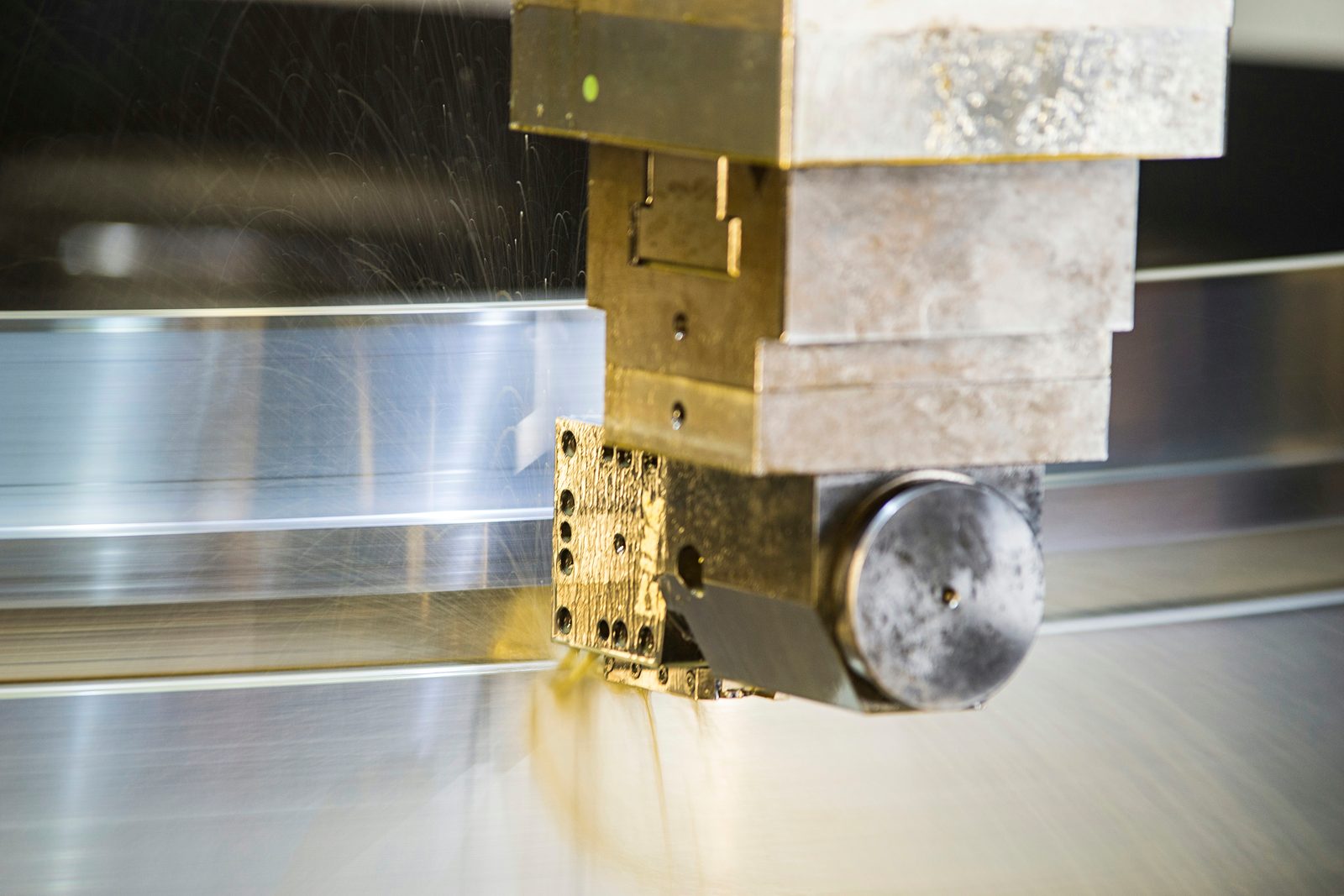

Prirobnice, obroči, puše in deli v obliki plošč se izdelujejo po risbi. CNC krmiljenje zagotavlja ponovljive tolerance tudi pri težkih in velikoformatnih obdelovancih. Sistem žerjavov 2×25 t v obratu omogoča varno pripravo in pozicioniranje.
Posamezni deli, male serije in ponavljajoči se serijski deli se izdelujejo v kooperantski proizvodnji v kraju Lorch – brez minimalnih količin, zanesljivo glede na dobavni rok.
Dimenzijska kontrola se izvaja po risbi in toleranci z umerjenimi merilnimi sredstvi. Merilni protokoli se izdelajo glede na projekt in priložijo obsegu dobave. Materialna potrdila uporabljenih materialov so na voljo na zahtevo. Zagotavljanje kakovosti poteka po DIN EN ISO 9001:2015 s popolno sledljivostjo.
Karuselsko strugani deli se pri Bock pogosto uporabljajo kot predizdelovalna stopnja za kompleksne varjene konstrukcije in sestavne dele posebnih strojev. Z neposrednim sodelovanjem struženja, frezanja in varjenja v istem obratu je mogoče sestavne dele predati naprej brez zunanje logistike – kar znatno skrajša pretočne čase.

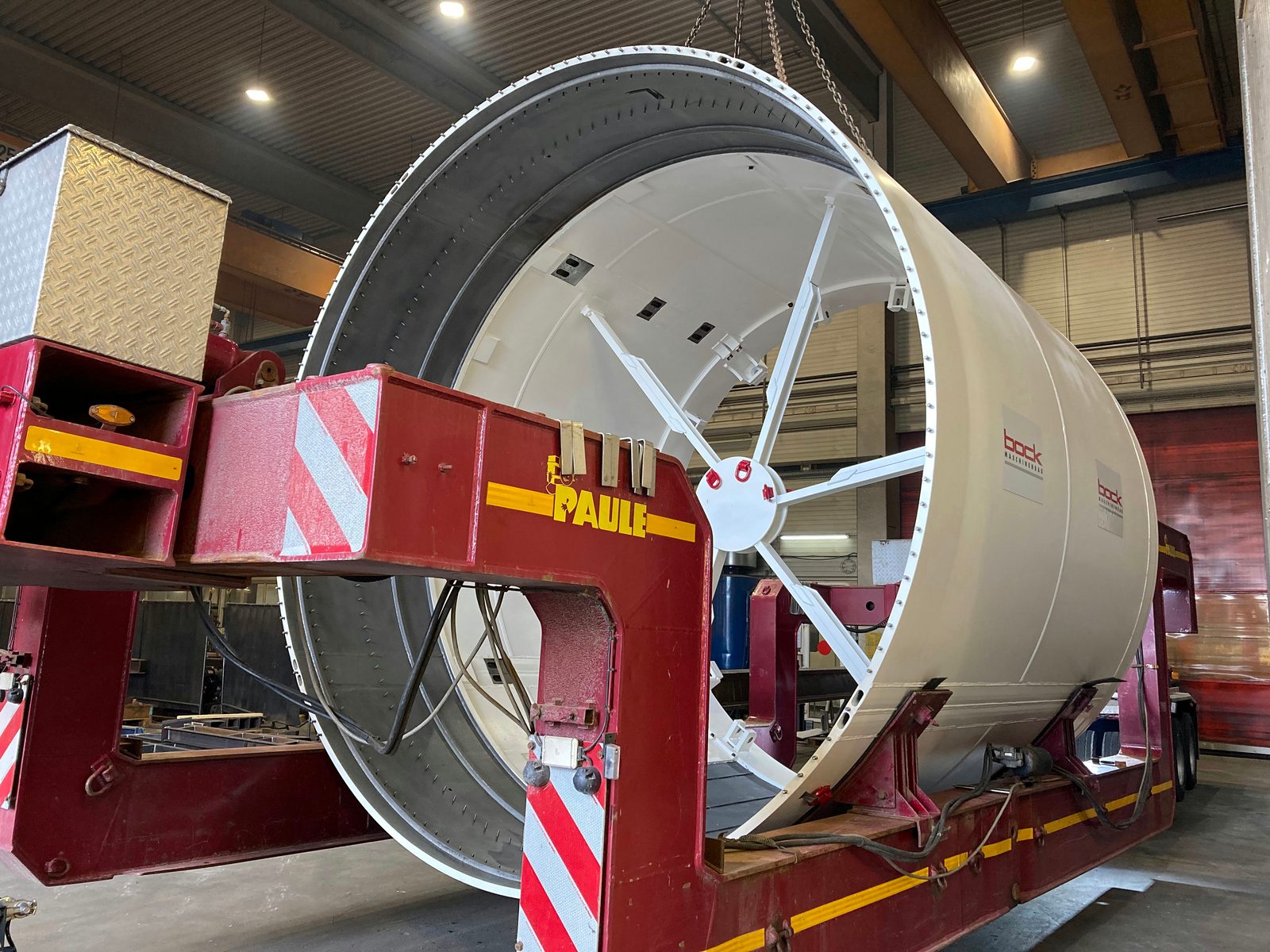

Težki strugani deli za konstrukcije žerjavov in dvigalne naprave, vozila in izdelavo naprav se redno izdelujejo pri Bock. Sistem žerjavov 2×25 t v obratu zanesljivo in varno zagotavlja rokovanje in pripravo težkih delov do 50 t – tudi pri nerodnih dimenzijah.
Karuselsko struženje
Veliki deli na vrtljivi mizi
Visoki valji, veliki bobni
Do 2.400 mm višine struženja in Ø 4.800 mm premera struženja – visoka valjasta telesa ter bobni in ohišja velike prostornine.
Varjene konstrukcije prestružene

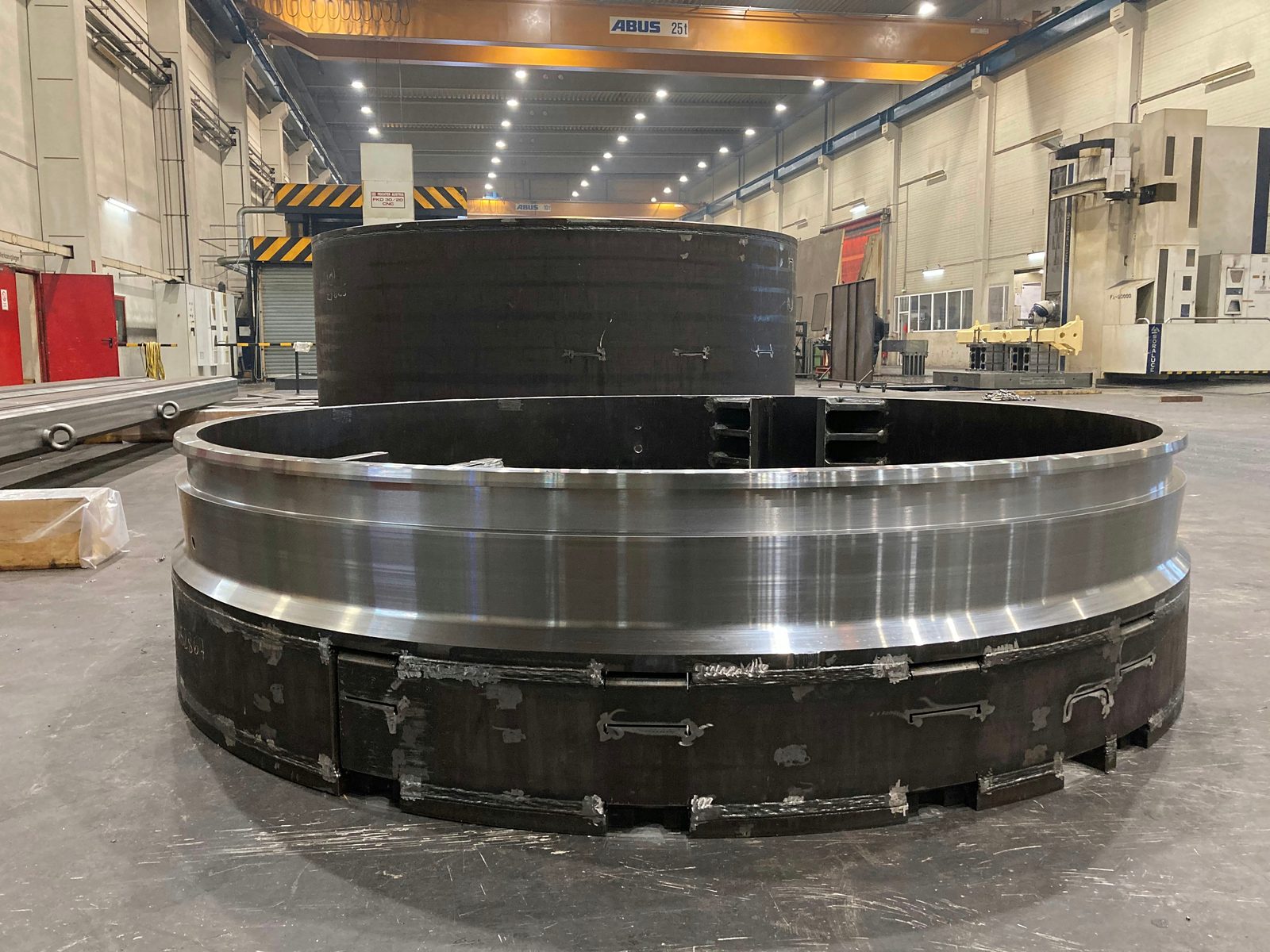

Varjeni obroči, bobni in ohišja se v istem obratu na funkcijskih površinah prestružijo do sijaja – brez zunanje logistike med varjenjem in struženjem.
Merilni protokol k delu
Dimenzijska kontrola po risbi z umerjenimi merilnimi sredstvi; merilni protokol se glede na projekt priloži obsegu dobave.
Podatki o stroju
| Parameter | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Premer struženja | Ø 4.800 mm | Ø 655 mm | Ø 350 mm |
| Višina struženja | 2.400 mm | — | — |
| Višina vrtanja | 2.000 mm | — | — |
| Dolžina struženja | — | 2.000 mm | 1.000 mm |
| Nosilnost mize | 25 t | — | — |
Materiali za karuselsko struženje
Bock uporablja pretežno evropska kakovostna jekla s popolno sledljivostjo:
- Konstrukcijsko jeklo S235, S355 – Standardno konstrukcijsko jeklo
- Drobnozrnato jeklo do S1100 – visokotrdnostno, varivo
- Hardox 400 / 500 – Obrabno obstojno jeklo za obremenjene komponente
- Nerjavno jeklo 1.4301, 1.4571 – korozijsko odporno
- Posebna jekla po risbi in zahtevah stranke
Materialna potrdila in dokazila o materialih se zagotovijo glede na projekt.
Tipične uporabe pri karuselskem struženju
Karuselsko struženje se uporablja za velike rotacijske sestavne dele, ki se izdelujejo po risbi ali specifikaciji:
- Prirobnice za cevovode, tlačne posode in izdelavo naprav
- Puše, votli valji in obroči za izdelavo posebnih strojev
- Veliki obroči in deli v obliki plošč za težkotovorne aplikacije
- Vpenjala in osnovne plošče za temelje strojev
- Strugani deli za vozila in nosilne naprave žerjavov
Strugani deli se pogosto uporabljajo kot predizdelovalna stopnja za varjene sklope in varjene konstrukcije. Neposredna predaja brez zunanje logistike znatno prihrani čas priprave in stroške prevoza. Za sestavne dele iz izdelave žerjavov, vozil in naprav so na voljo stružnice različnih velikosti ter sistem žerjavov 2×25 t za težke surovce do 50 t. Kooperantska proizvodnja zajema karuselsko strugane dele kot tudi cilindrične zunanje in notranje profile po risbi. Proizvodna in kakovostna dokumentacija po DIN EN ISO 9001:2015 je standardno na voljo za vse vrste naročil.
Vtisi iz našega karuselnega struženja

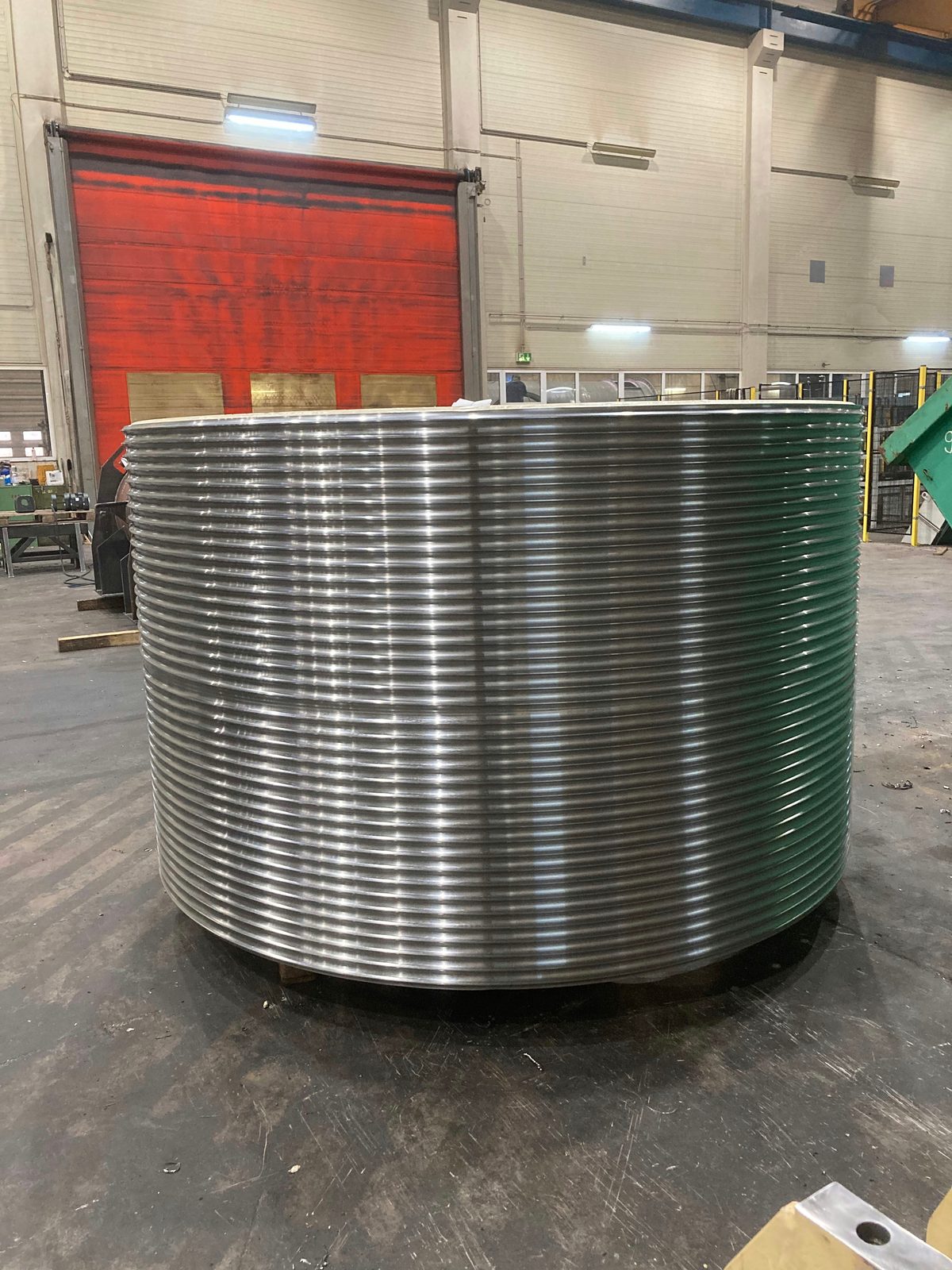

Resnični posnetki iz naše proizvodnje v Lorchu – od vrvnega bobna, katerega utori za vrv so struženi po celotni plaščni površini, do velikega obroča iz varjene konstrukcije z do sijaja struženo obodno površino.
Karuselsko struženje pri Bock – vaše prednosti
Bock Maschinenbau izvaja karuselsko struženje kot del celovitega proizvodnega in kakovostnega procesa v kraju Lorch:
- Premer struženja Ø 4.800 mm
- Ena največjih karuselskih vrtljivih miz v regiji – za velikoformatne težke dele.
- Gradbena višina 2.400 mm
- Omogoča struženje posebej visokih sestavnih delov, ki jih na standardnih stružnicah ni mogoče obdelati. Pri vrtanju od zgoraj je uporabna višina do 2.000 mm višine vrtanja.
- Obremenitev mize do 25 t
- Rokovanje z žerjavom v obratu do 50 t, na karuselni mizi do 25 t.
- Kooperantska proizvodnja brez minimalnih količin
- Posamezni deli, prototipi in ponavljajoči se serijski deli se izdelujejo enakovredno.
- DIN EN ISO 9001:2015
- Sistem vodenja kakovosti z dokumentiranim vodenjem materialov in merilnimi protokoli.
- Nabor orodij iz desetletij
- Skozi leta zrasel fond posebnih in specialnih orodij ter lastni vpenjala in vpenjalne priprave – tudi za velikoformatne, rotacijsko simetrične težke dele.
Kot ponudnik struženja po naročilu v okrožju Ostalbkreis prevzemamo obroče, ohišja in cevne segmente za proizvajalce strojev in naprav iz regije Stuttgart – ter dostavljamo v celotno regijo DACH.
Pogosta vprašanja o karuselskem struženju
Kaj je karuselsko struženje?

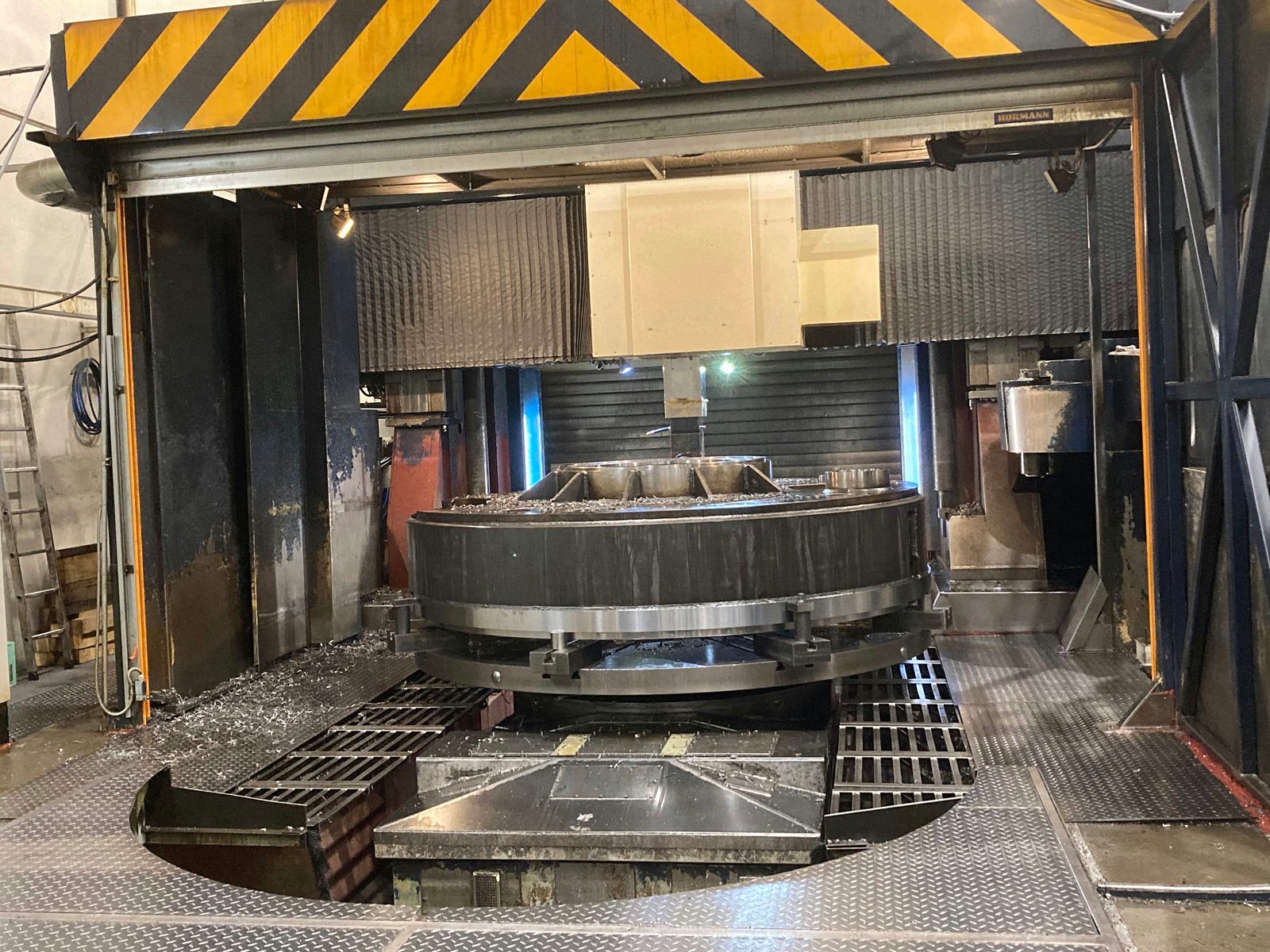

Pri karuselskem struženju se obdelovanec vrti na vodoravni vrtljivi mizi, medtem ko se orodje premika navpično in vodoravno – za rotacijsko simetrične sestavne dele, ki so preveliki in pretežki za konvencionalne stružnice. Bock za to v kooperantski proizvodnji v Lorchu uporablja CNC karuselno stružnico Feichter FKD30/20, od posameznega dela do serije.
Do katerega premera, katere višine in katere teže se karuselsko struži?

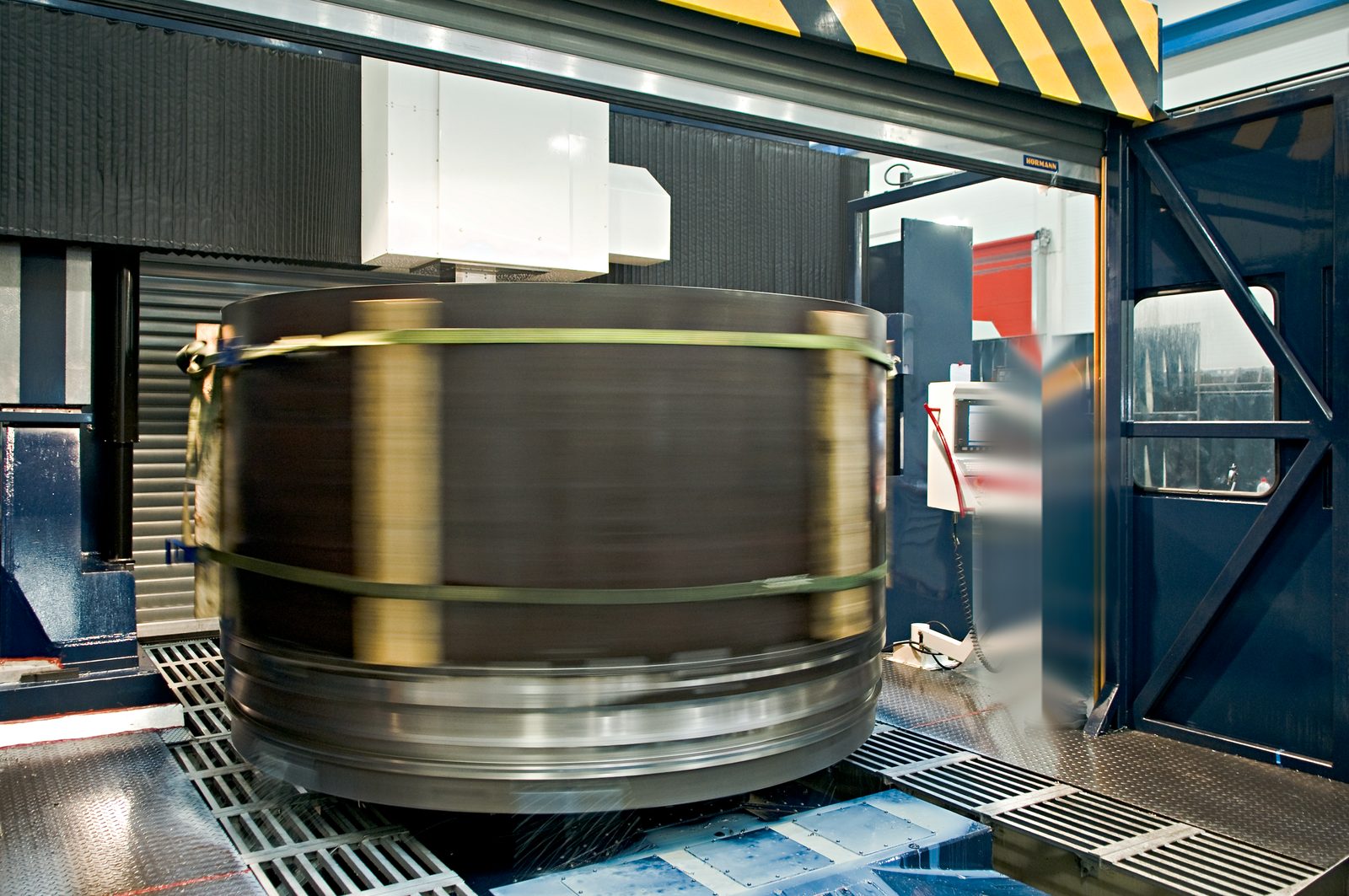

Karuselna stružnica struži do Ø 4.800 mm premera struženja in 2.400 mm gradbene višine; teža obdelovanca je z obremenitvijo mize omejena na 25 t. Pri vrtanju vrtalna glava pristopi od zgoraj in omeji uporabno višino na 2.000 mm višine vrtanja; praktično dosegljiva višina dela je odvisna od vpetja in podpore obdelovanca.
Ali se manjši struženi deli izdelujejo tudi na konvencionalnih stružnicah?

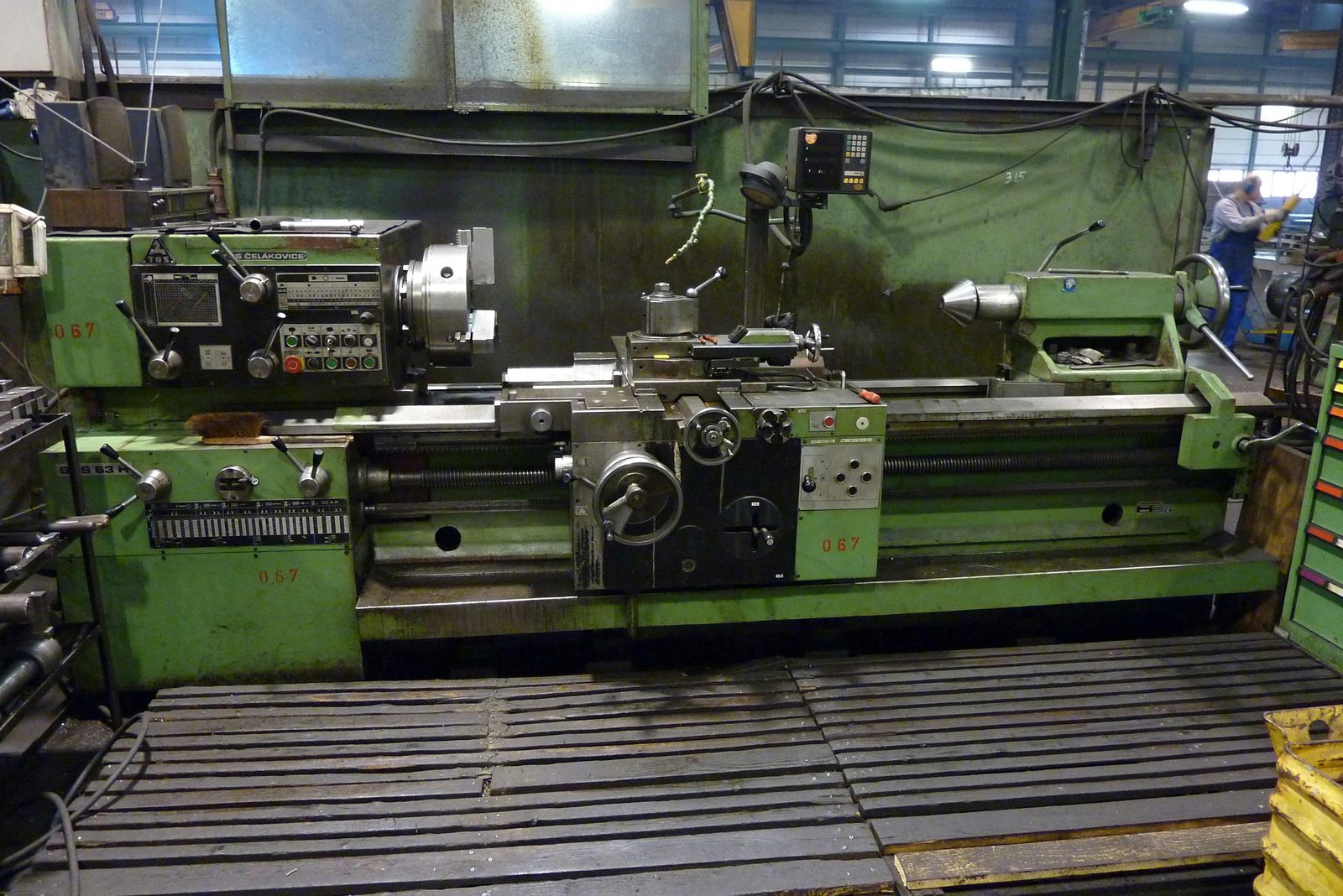

Da. Poleg karuselne stružnice sta na voljo dve konvencionalni stružnici: TOS SUS 63H s premerom struženja Ø 655 mm in dolžino struženja 2.000 mm ter Meuser s premerom struženja Ø 350 mm in dolžino struženja 1.000 mm.
Ali je mogoče varjene konstrukcije prestružiti na karuselni stružnici?
Da. Veliki obroči iz varjene konstrukcije se na karuselni stružnici na obodni površini prestružijo do sijaja; struženje, frezanje in varjenje potekajo v istem obratu.
Ali se h karuselsko struženim delom priloži merilni protokol?
Da, glede na projekt. Dimenzijska kontrola se izvaja po risbi in toleranci z umerjenimi merilnimi sredstvi, merilni protokol se priloži obsegu dobave; materialna potrdila uporabljenih materialov so na voljo na zahtevo.
Kontakt
Povpraševanje za karuselsko struženje
Pošljite nam risbo, material, težo in količino. Prevzamemo samo naročilo struženja – ali pa sestavni del izdelamo v celoti, od varjene konstrukcije do stružene površine.
