Karusellsvarvning tunga detaljer upp till 25 t – legotillverkning Lorch
Karusellsvarvning av stora rotationssymmetriska tunga detaljer upp till 25 t – exakt svarvade i stål, Hardox och rostfritt stål, som legotillverkning i Lorch (Ostalbkreis · Stuttgartregionen) utan minimikvantiteter.
Svarvdiameter Ø 4 800 mm
Ett av regionens största karusellbord – för storformatiga rotationssymmetriska detaljer.
Svarvhöjd upp till 2 400 mm
Även särskilt höga detaljer som inte kan bearbetas i standardsvarvar – vid borrning uppifrån användbar upp till 2 000 mm borrhöjd.
Bordslast upp till 25 t
2×25-t kransystem och hallinfrastruktur för säker hantering av stora arbetsstycken.
Stål · Hardox · rostfritt stål
Konstruktionsstål, finkornstål upp till S1100, Hardox 400/500 och rostfritt stål 1.4301/1.4571.
Legotillverkning utan minimikvantiteter
Enstaka detaljer, prototyper och seriedetaljer tillverkas på samma villkor efter ritning.
DIN EN ISO 9001:2015
Dokumenterad materialspårning och mätprotokoll för detaljer med krav på godkännande.
Karusellsvarvning – metod för stora detaljer upp till 25 t
Vid karusellsvarvning roterar arbetsstycket på ett vågrätt bord medan verktyget rör sig vertikalt och horisontellt. Idealiskt för detaljer som är för stora och för tunga för konventionella svarvar. Bordet med Ø 4 800 mm och upp till 2 400 mm svarvhöjd ger maximal uppspänningsyta. Vid borrning matar borrhuvudet uppifrån och begränsar den användbara höjden till 2 000 mm borrhöjd. Den praktiskt uppnåbara detaljhöjden beror på uppspänning och uppstöttning av arbetsstycket – där rådger vi gärna per projekt.
Flänsar, ringar, bussningar och skivformade detaljer tillverkas efter ritning. CNC-styrningen ger repeterbara toleranser även vid tunga och storformatiga arbetsstycken. 2×25-t kransystemet i verkstaden möjliggör säker riggning och positionering.
Enstaka detaljer, småserier och återkommande seriedetaljer tillverkas i legotillverkningen i Lorch – utan minimikvantiteter, tillförlitligt till leveransdatum.
Måttkontrollen sker efter ritning och toleranskrav med kalibrerade mätdon. Mätprotokoll upprättas per projekt och bifogas leveransen. Materialintyg för de använda materialen finns på begäran. Kvalitetssäkringen sker enligt DIN EN ISO 9001:2015 med fullständig spårbarhet.
Karusellsvarvade detaljer används hos Bock ofta som förtillverkningssteg för komplexa svetskonstruktioner och delar till specialmaskiner. Genom att svarvning, fräsning och svetsning samverkar direkt i samma verkstad kan detaljer lämnas vidare utan extern logistik – det förkortar ledtiderna betydligt.
Tunga svarvade detaljer för kran- och lyftdonskonstruktioner, fordonsanläggningar och anläggningstillverkning tillverkas regelbundet hos Bock. 2×25-t kransystemet i verkstaden säkrar hantering och riggning av tunga detaljer upp till 50 t tillförlitligt och säkert – även vid otympliga mått.
Karusellsvarvning

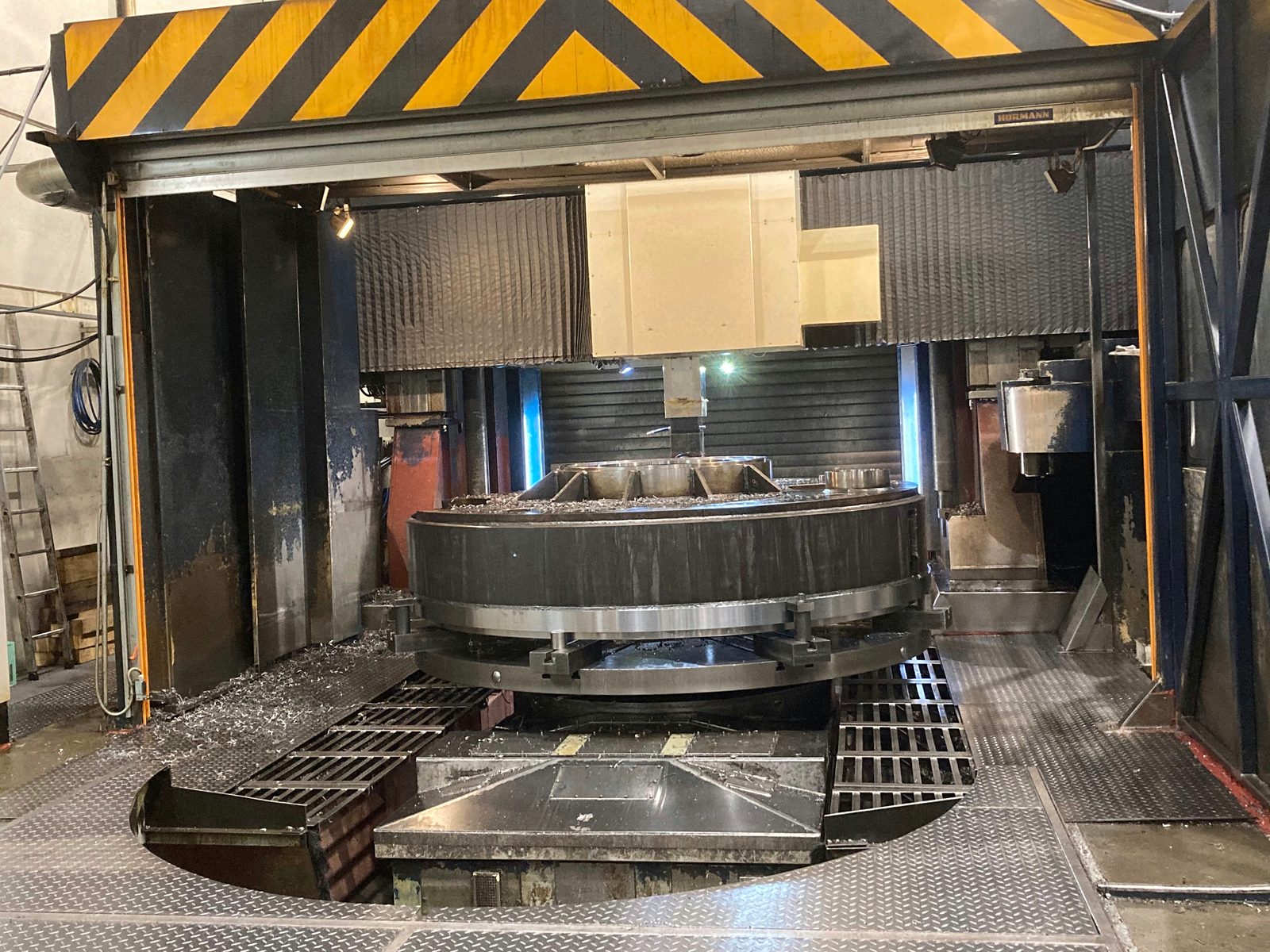

Stora detaljer på karusellsvarvens bord

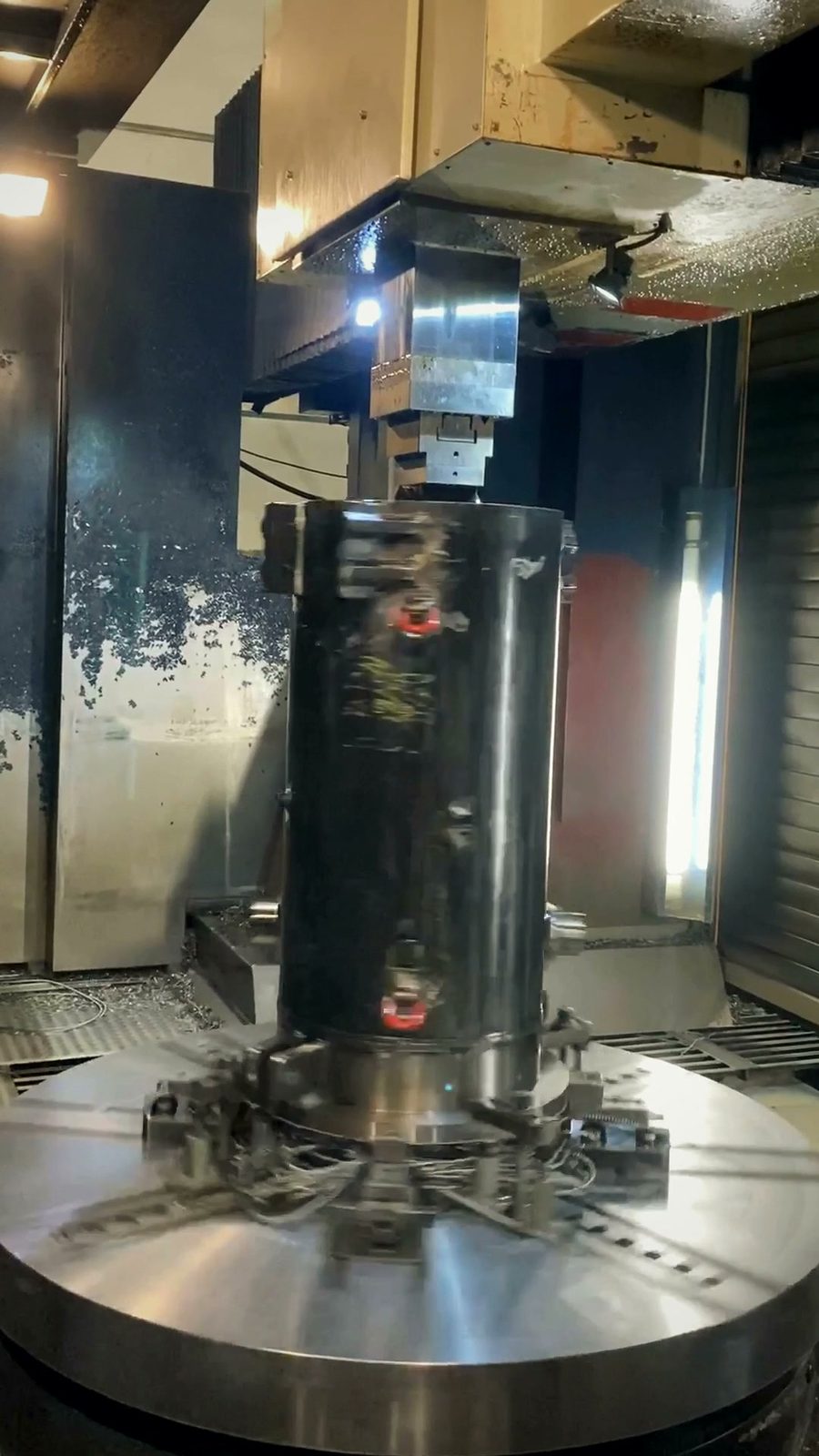

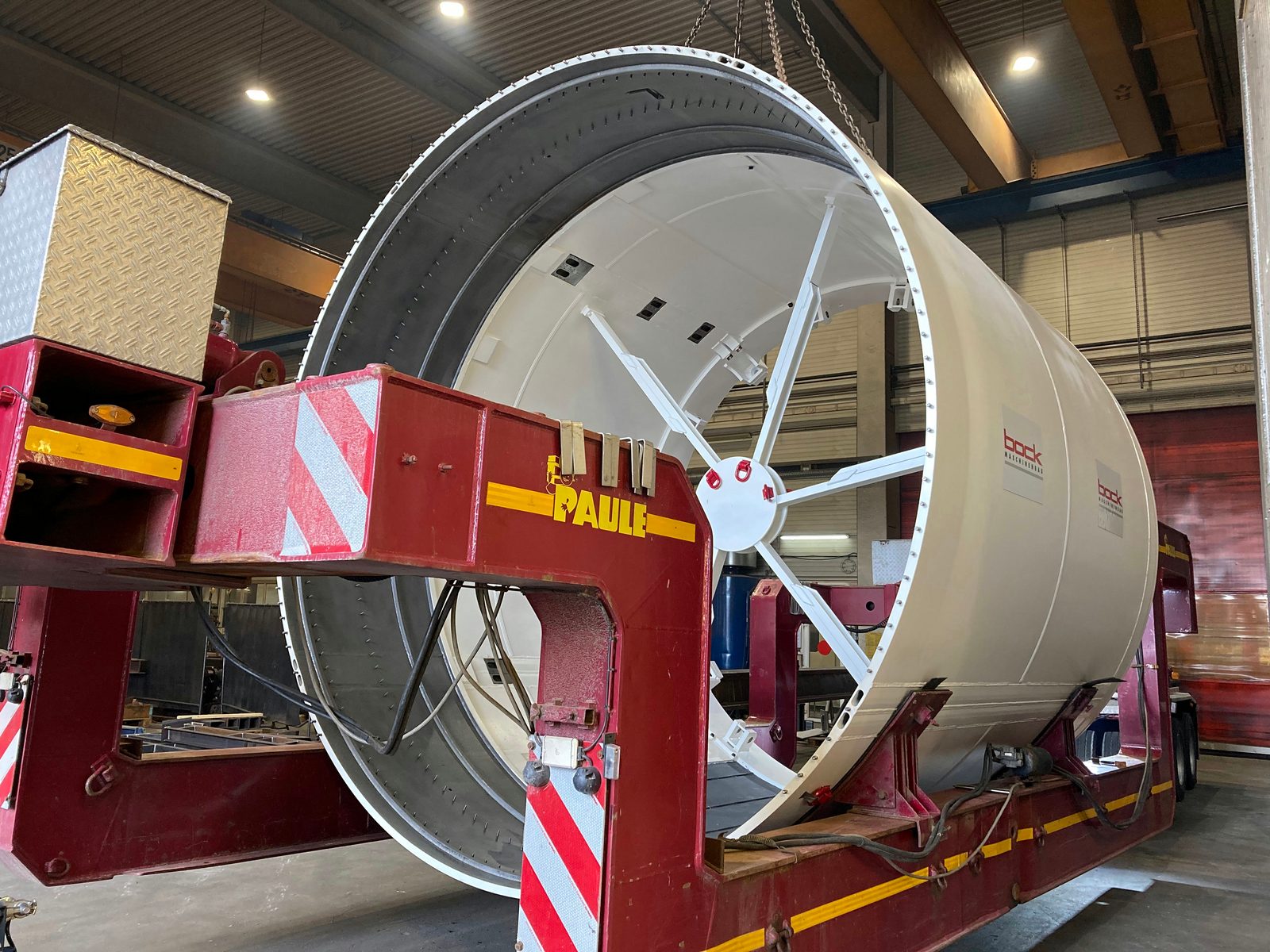

Höga cylindrar, stora trummor
Upp till 2 400 mm svarvhöjd och Ø 4 800 mm svarvdiameter – höga cylinderkroppar liksom voluminösa trummor och hus.
Svetskonstruktioner översvarvade
Svetsade ringar, trummor och hus svarvas blanka på funktionsytorna i samma företag – utan extern logistik mellan svetsning och svarvning.
Mätprotokoll med detaljen
Måttkontroll enligt ritning med kalibrerade mätdon; mätprotokollet bifogas leveransen projektvis.
Maskindata
| Parameter | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Svarvdiameter | Ø 4 800 mm | Ø 655 mm | Ø 350 mm |
| Svarvhöjd | 2 400 mm | — | — |
| Borrhöjd | 2 000 mm | — | — |
| Svarvlängd | — | 2 000 mm | 1 000 mm |
| Bordsbelastning | 25 t | — | — |
Material för karusellsvarvningen
Bock Maschinenbau GmbH använder huvudsakligen europeiska kvalitetsstål med obruten spårbarhet:
- Konstruktionsstål S235, S355 – Standardkonstruktionsstål
- Finkornigt konstruktionsstål upp till S1100 – höghållfast, svetsbart
- Hardox 400 / 500 – slitstarkt stål för hårt belastade komponenter
- Rostfritt stål 1.4301, 1.4571 – korrosionsbeständigt
- Specialstål enligt ritning och kundspecifikation
Materialintyg och materialdokumentation tillhandahålls per projekt.
Typiska tillämpningar vid karusellsvarvning
Karusellsvarvning används för stora rotationsdetaljer som tillverkas efter ritning eller specifikation:

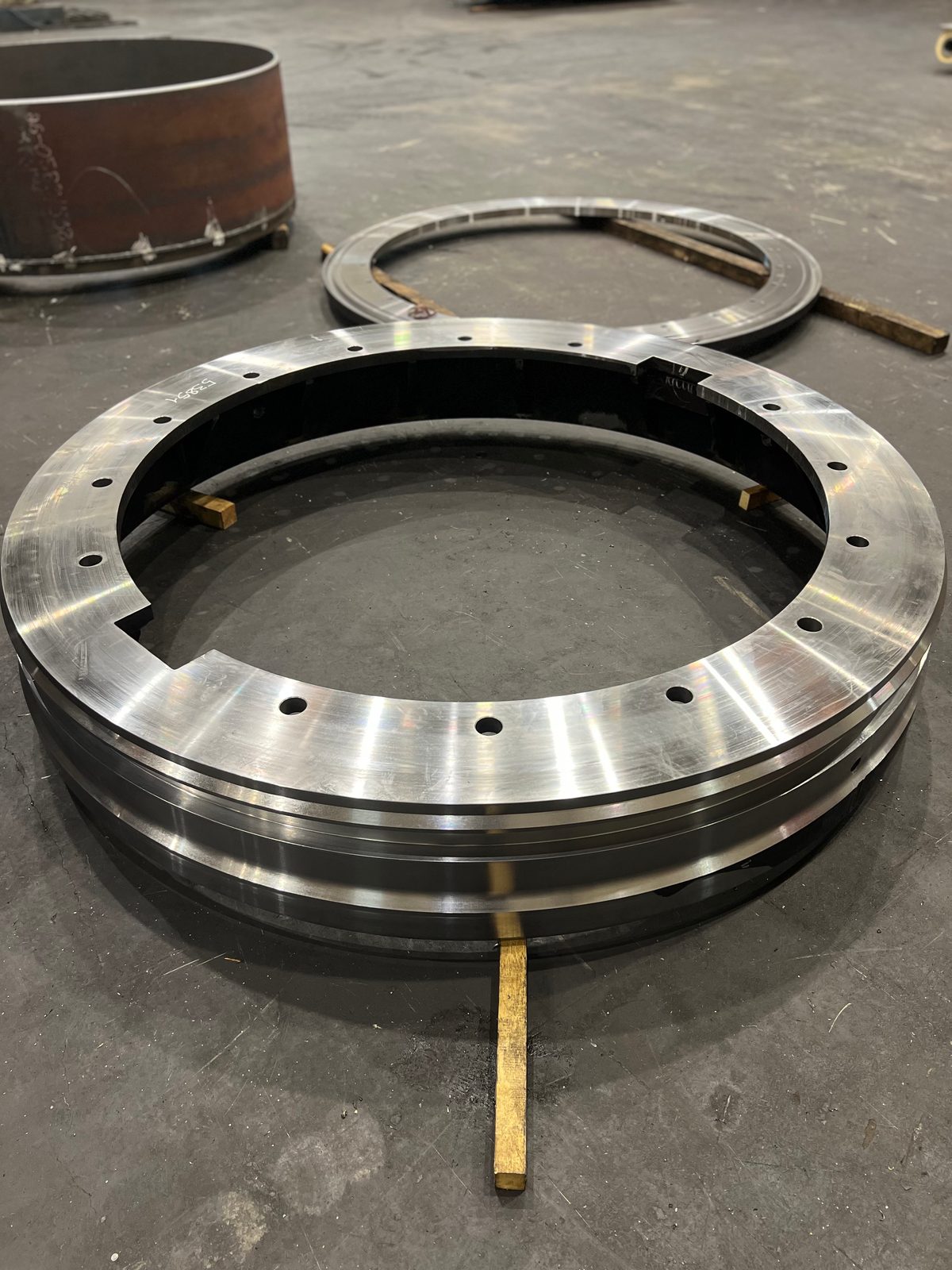

- Flänsar för rörledningar, tryckkärl och anläggningstillverkning
- Bussningar, hålcylindrar och ringar för specialmaskintillverkning

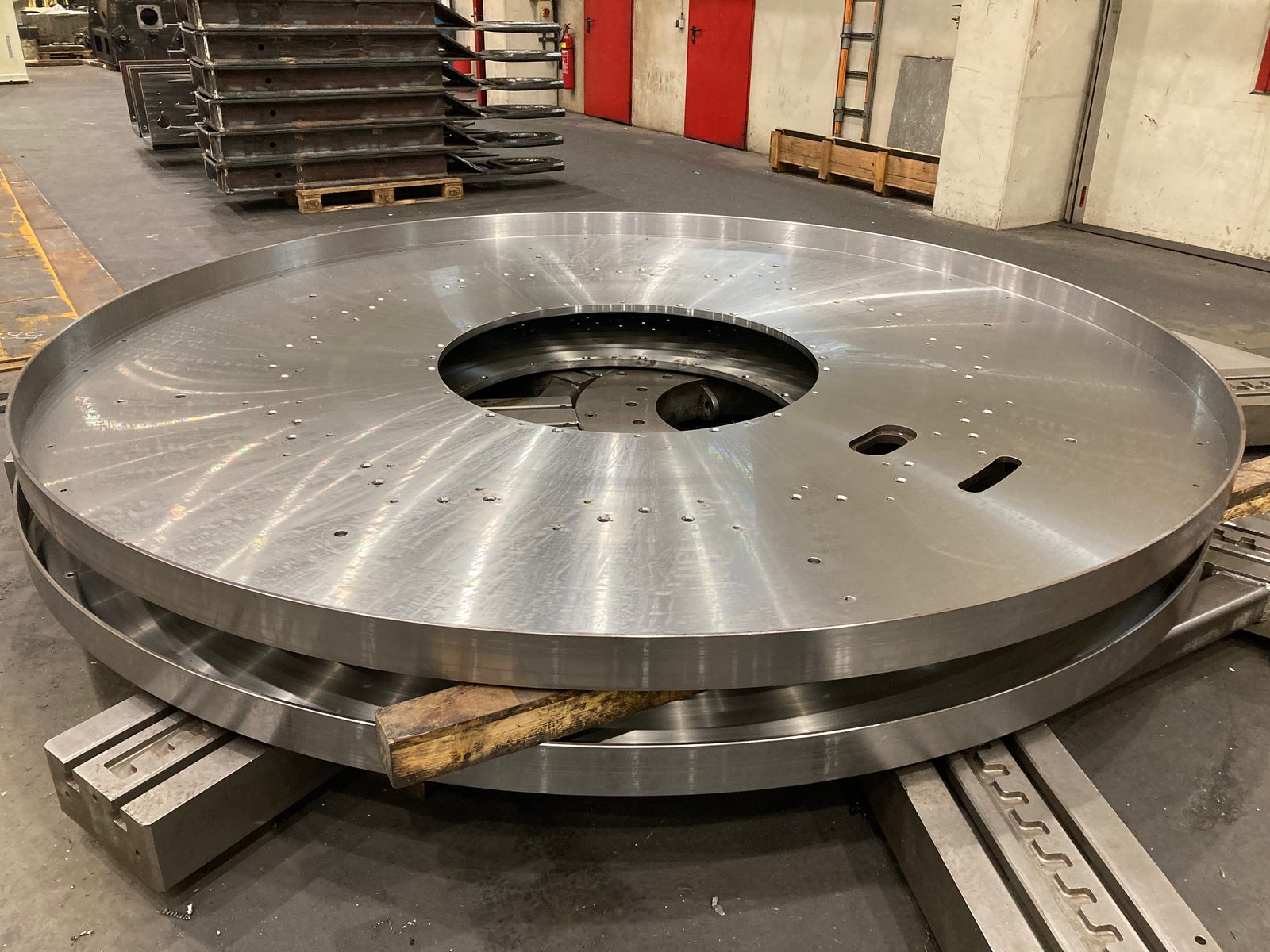

- Storringar och skivformade detaljer för tunglastapplikationer
- Fästen och grundplattor för maskinfundament
- Svarvade detaljer för fordons- och kranbärverk
Svarvade detaljer används ofta som förtillverkningssteg för svetsade komponenter och svetskonstruktioner. Att lämna dem direkt vidare utan extern logistik sparar ställtid och transportkostnader betydligt. För detaljer inom krantillverkning, fordonstillverkning och anläggningstillverkning finns svarvar i olika storlekar samt 2×25-t kransystemet för tunga ämnen upp till 50 t. Legotillverkningen omfattar karusellsvarvade detaljer likaväl som cylindriska ytter- och innerprofiler efter ritning. Tillverknings- och kvalitetsdokumentation enligt DIN EN ISO 9001:2015 finns som standard för alla ordertyper.
Intryck från karusellsvarvningen

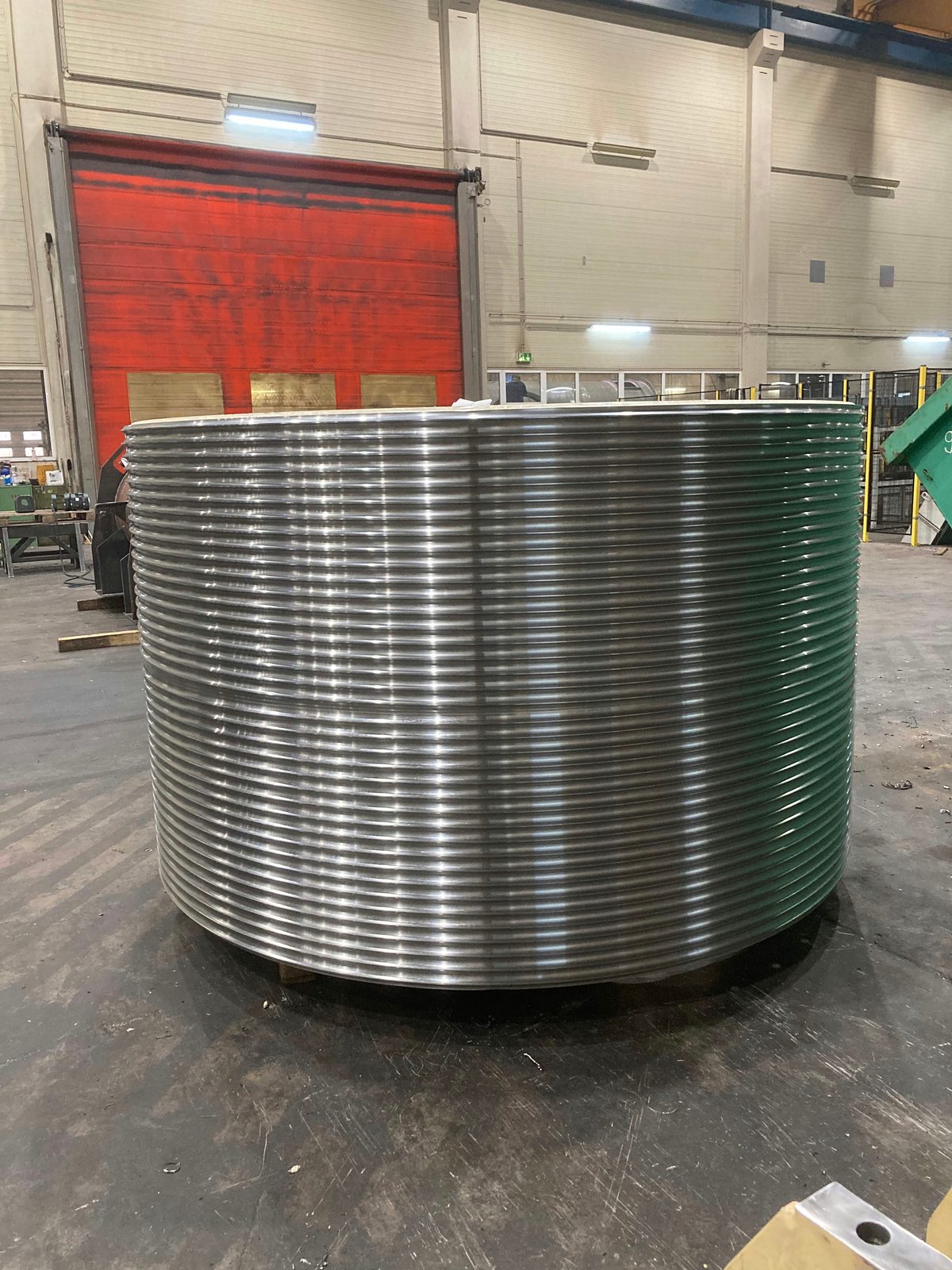

Verkliga bilder från vår produktion i Lorch – från lintrumman vars linspår är svarvade över hela mantelytan till storringen av svetskonstruktion med blankt översvarvad ringyta.
Karusellsvarvning hos Bock – dina fördelar
Bock Maschinenbau driver karusellsvarvning som del av en komplett tillverknings- och kvalitetsprocess i Lorch:
- Svarvdiameter Ø 4 800 mm
- Ett av regionens största karusellbord – för storformatiga tunga detaljer.
- Svarvhöjd 2 400 mm
- Möjliggör svarvning av särskilt höga detaljer; vid borrning uppifrån användbar upp till 2 000 mm borrhöjd.
- Bordslast upp till 25 t
- Kranhantering i fabriken upp till 50 t, på karusellbordet upp till 25 t.
- Legotillverkning utan minimikvantiteter
- Enstaka detaljer, prototyper och återkommande seriedetaljer tillverkas på samma villkor.
- DIN EN ISO 9001:2015
- Kvalitetsledningssystem med dokumenterad materialspårning och mätprotokoll.
- Verktygsbestånd från decennier
- Ett under åren uppbyggt bestånd av special- och skräddarsydda verktyg samt egna fästen och spännverktyg – även för storformatiga, rotationssymmetriska tunga detaljer.
Som legosvarvare i Ostalbkreis tar vi oss an ringar, hus och rörsektioner för maskin- och anläggningstillverkare från Stuttgartregionen – och levererar i hela DACH-området.
Vanliga frågor om karusellsvarvning
Vad är karusellsvarvning?
Vid karusellsvarvning roterar arbetsstycket på ett vågrätt bord medan verktyget rör sig vertikalt och horisontellt – för rotationssymmetriska detaljer som är för stora och för tunga för konventionella svarvar. Bock använder för detta karusellsvarven Feichter FKD30/20 i legotillverkningen i Lorch, från enstaka detalj till serie.
Upp till vilken diameter, vilken höjd och vilken vikt karusellsvarvas det?
Karusellsvarven svarvar upp till Ø 4 800 mm svarvdiameter och 2 400 mm svarvhöjd; arbetsstyckets vikt begränsas av bordslasten till 25 t. Vid borrning matar borrhuvudet uppifrån och begränsar den användbara höjden till 2 000 mm borrhöjd; den praktiskt uppnåbara detaljhöjden beror på uppspänning och uppstöttning av arbetsstycket.
Tillverkas även mindre svarvdetaljer i konventionella svarvar?

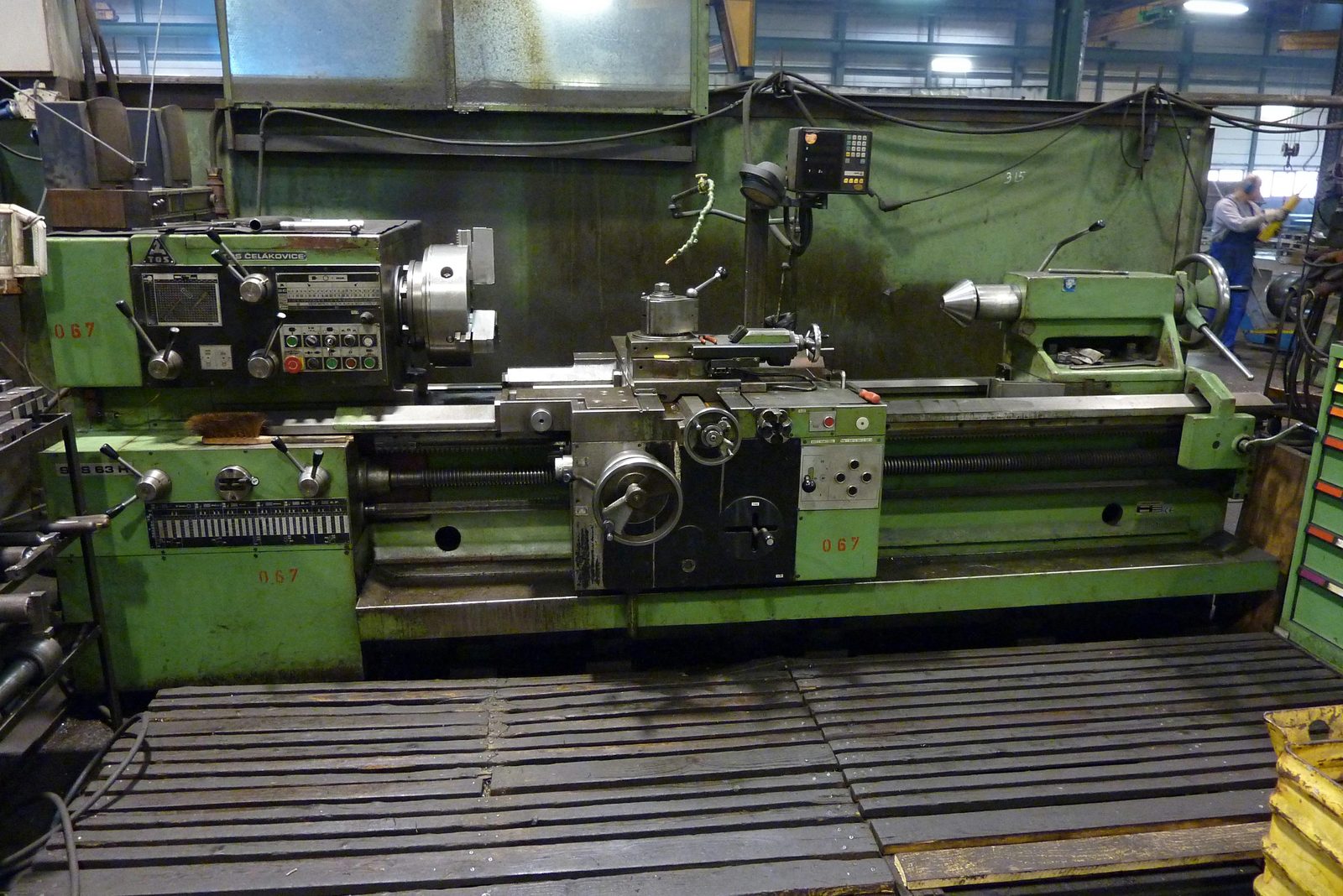

Ja. Utöver karusellsvarven finns två konventionella svarvar: en TOS SUS 63H med Ø 655 mm svarvdiameter och 2 000 mm svarvlängd samt en Meuser med Ø 350 mm svarvdiameter och 1 000 mm svarvlängd.
Kan svetskonstruktioner översvarvas i karusellsvarven?

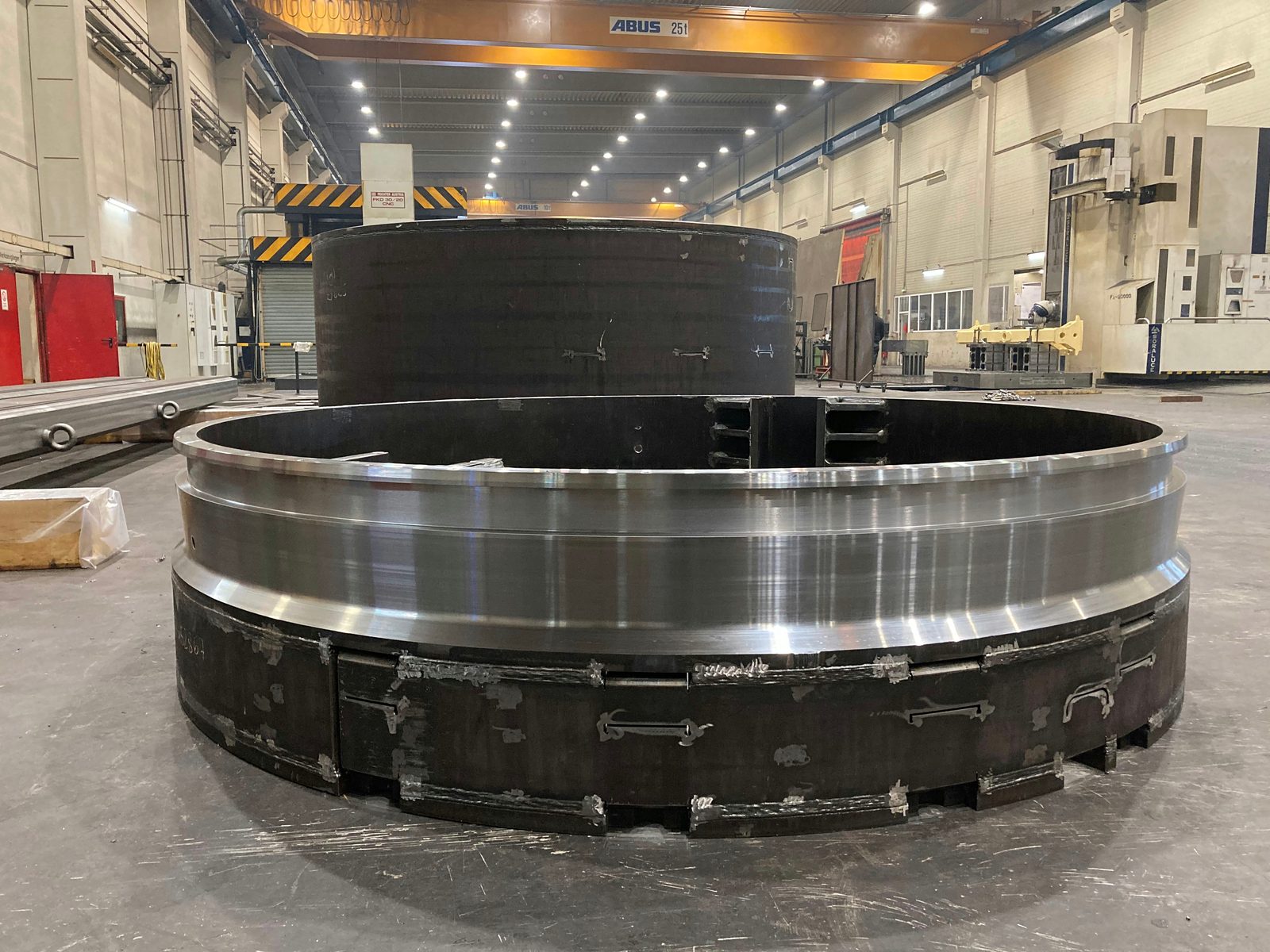

Ja. Storringar av svetskonstruktion svarvas blankt över ringytan i karusellsvarven; svarvning, fräsning och svetsning sker i samma företag.
Medföljer ett mätprotokoll till karusellsvarvade detaljer?
Ja, projektvis. Måttkontrollen sker enligt ritning och toleranskrav med kalibrerade mätdon, och mätprotokollet bifogas leveransen; materialintyg för de använda materialen finns på begäran.
Kontakt
Fråga om karusellsvarvning
Skicka ritning, material, vikt och antal. Vi tar oss an det rena svarvuppdraget – eller tillverkar detaljen komplett, från svetskonstruktionen till den svarvade ytan.
