Карусел струговане на тежки детайли до 25 т – производство по поръчка Lorch
Карусел струговане на едрогабаритни ротационно-симетрични тежки детайли до 25 т – прецизно изстругани от стомана, Hardox и неръждаема стомана, като производство по поръчка в Lorch без минимални количества.
Диаметър на струговане Ø 4 800 мм
Една от най-големите карусел въртящи маси в региона – за едрогабаритни ротационно-симетрични детайли.
Строителна височина до 2 400 мм
Също и особено високи детайли, които не могат да бъдат обработвани на стандартни стругове. При пробиване отгоре използваемата височина е до 2 000 мм височина на пробиване.
Натоварване на масата до 25 т
Кранова система 2×25 т и халова инфраструктура за сигурно манипулиране на големи детайли.
Стомана · Hardox · неръждаема стомана
Конструкционна стомана, дребнозърнеста конструкционна стомана до S1100, Hardox 400/500 и неръждаема стомана 1.4301/1.4571.
Производство по поръчка без минимални количества
Единични детайли, прототипи и серийни детайли се произвеждат еднакво по чертеж.
DIN EN ISO 9001:2015
Документирано управление на материалите и размерни протоколи за детайли, подлежащи на приемане.
Карусел струговане – метод за големи детайли до 25 т

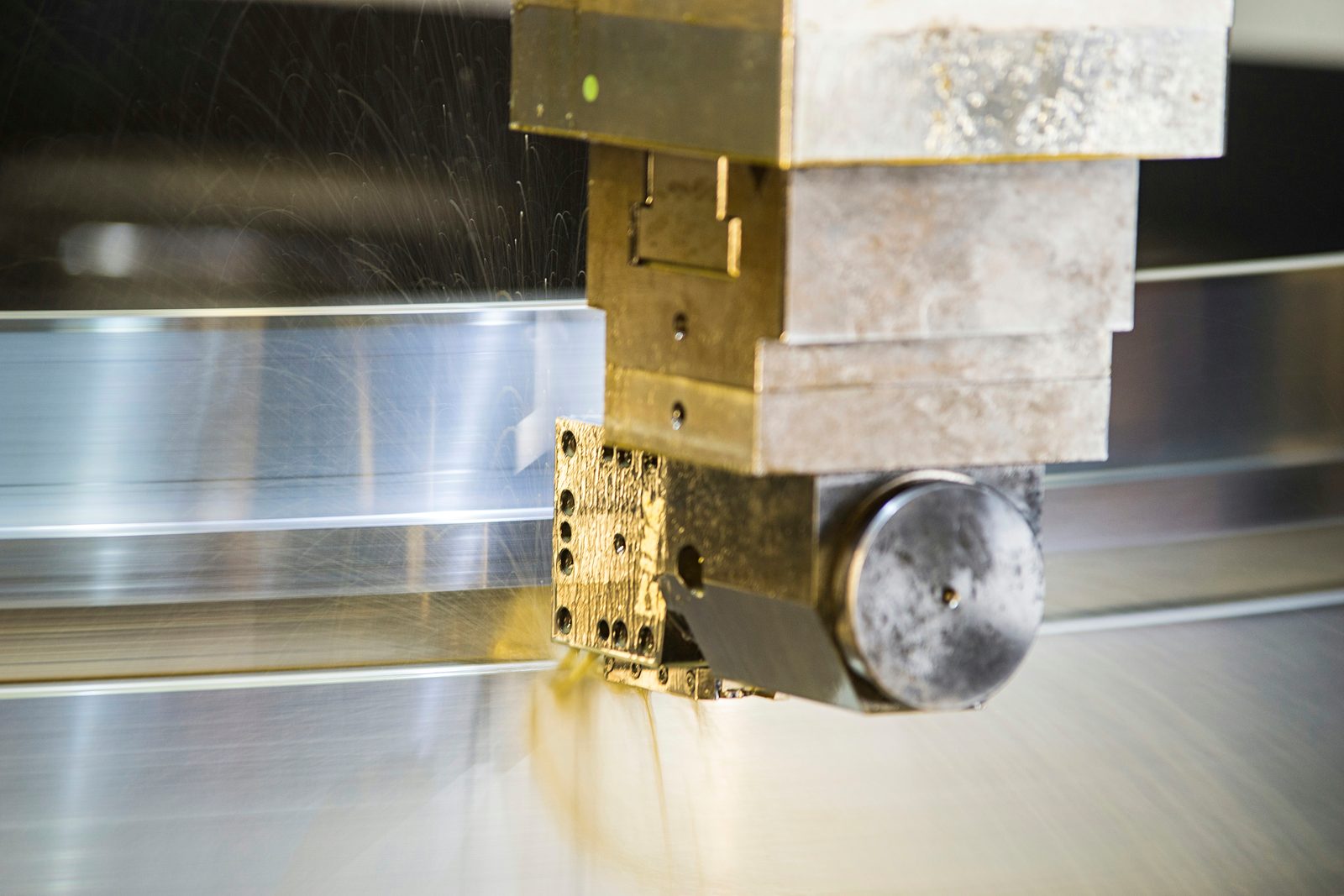

При карусел струговането обработваемият детайл се върти върху хоризонтална въртяща маса, докато инструментът се движи вертикално и хоризонтално. Идеален за детайли, които са твърде големи и твърде тежки за конвенционалните стругове. Въртящата маса с Ø 4 800 мм и 2 400 мм строителна височина предлага максимална площ за закрепване. При пробиване пробивната глава приближава отгоре и ограничава използваемата височина до 2 000 мм височина на пробиване. Практически достижимата височина на детайла зависи от закрепването и подпирането на детайла – с удоволствие ще консултираме според проекта.

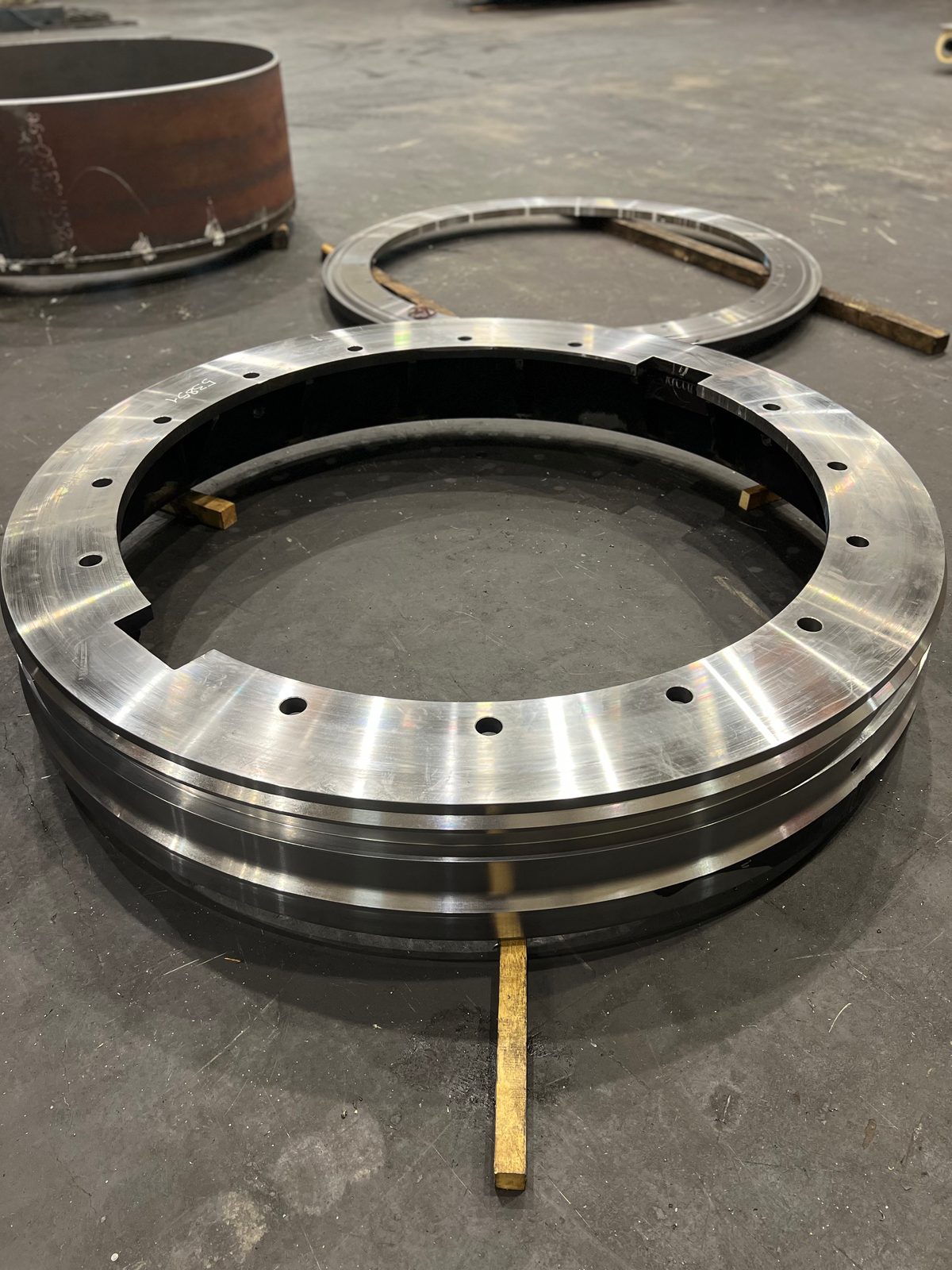

Фланци, пръстени, втулки и дисковидни детайли се произвеждат по чертеж. CNC управлението гарантира възпроизводими допуски дори при тежки и едрогабаритни детайли. Крановата система 2×25 т в завода осигурява безопасно оборудване и позициониране.
Единични детайли, малки серии и повтарящи се серийни детайли се произвеждат в производството по поръчка в Lorch – без минимални количества, надеждно според срока на доставка.
Контролът на размерите се извършва по чертеж и зададени допуски с калибрирани измервателни средства. Размерните протоколи се изготвят според проекта и се прилагат към обхвата на доставката. Сертификати за материалите на използваните материали са на разположение при поискване. Осигуряването на качеството се извършва по DIN EN ISO 9001:2015 с пълна проследимост.
Карусел стругованите детайли при Bock често се използват като предварителен производствен етап за сложни заварени конструкции и детайли за специално машиностроене. Чрез прякото взаимодействие на струговане, фрезоване и заваряване в едно и също предприятие детайлите могат да се предават нататък без външна логистика – това значително съкращава времената на обработка.
Тежки стругувани детайли за конструкции на кранове и подемни съоръжения, автомобилни уредби и за изграждане на инсталации се произвеждат редовно при Bock. Крановата система 2×25 т в завода осигурява надеждно и безопасно манипулирането и оборудването на тежки детайли до 50 т – дори при неудобни размери.

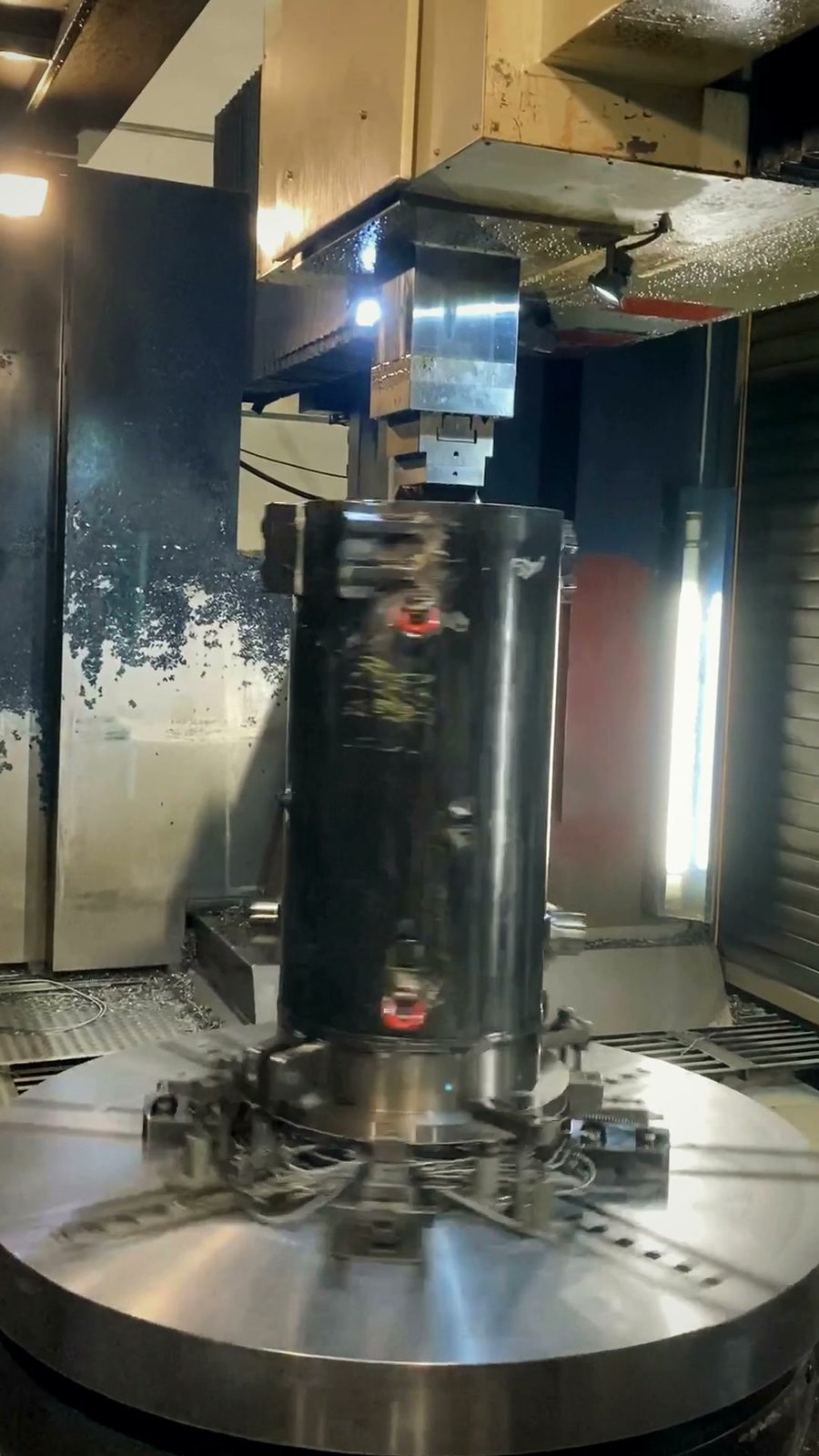

Каруселно струговане
Големи детайли върху въртящата маса

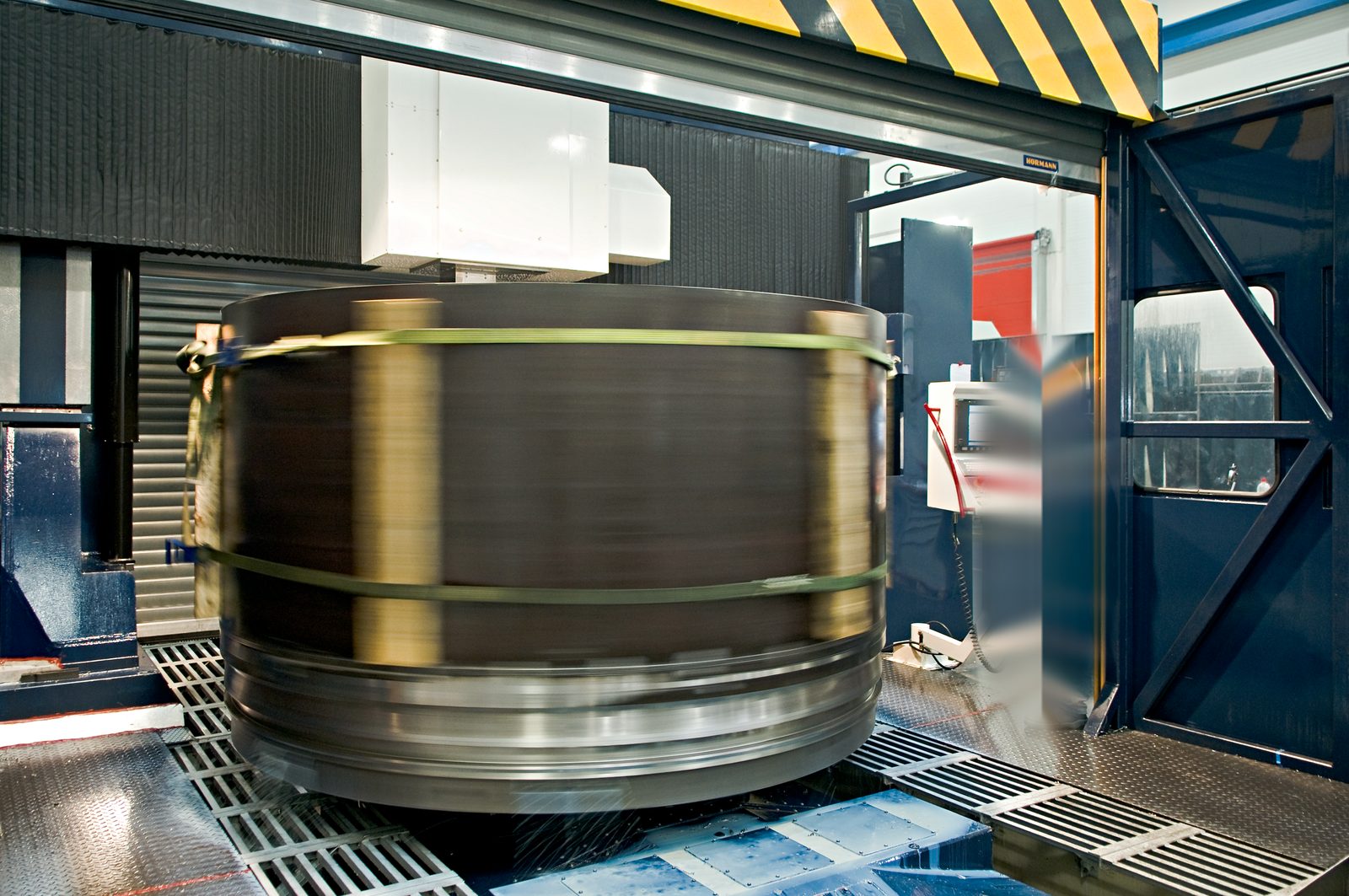

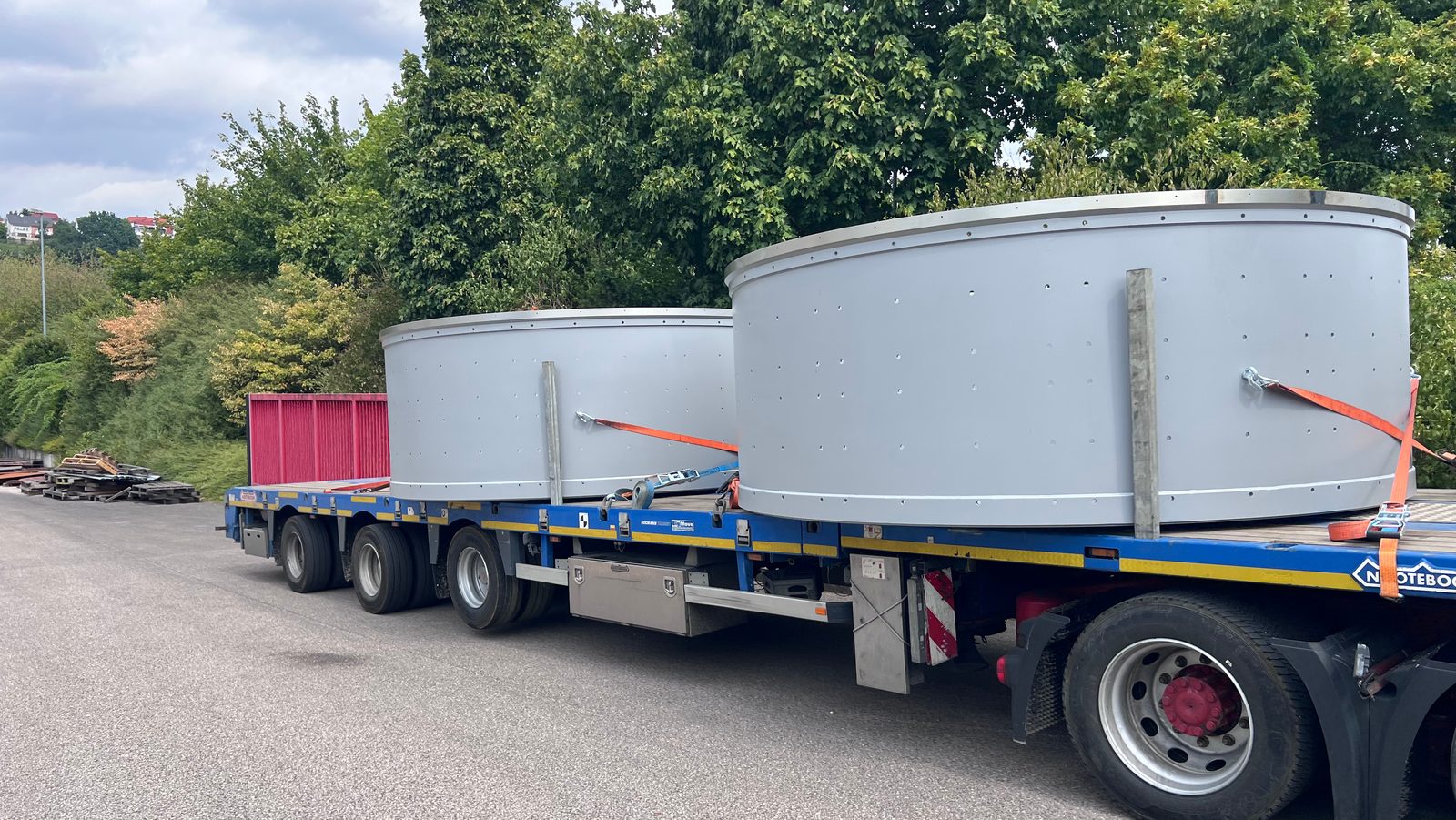

Високи цилиндри, големи барабани
До 2 400 мм височина на струговане и Ø 4 800 мм диаметър на струговане – високи цилиндрични тела, както и обемни барабани и корпуси.

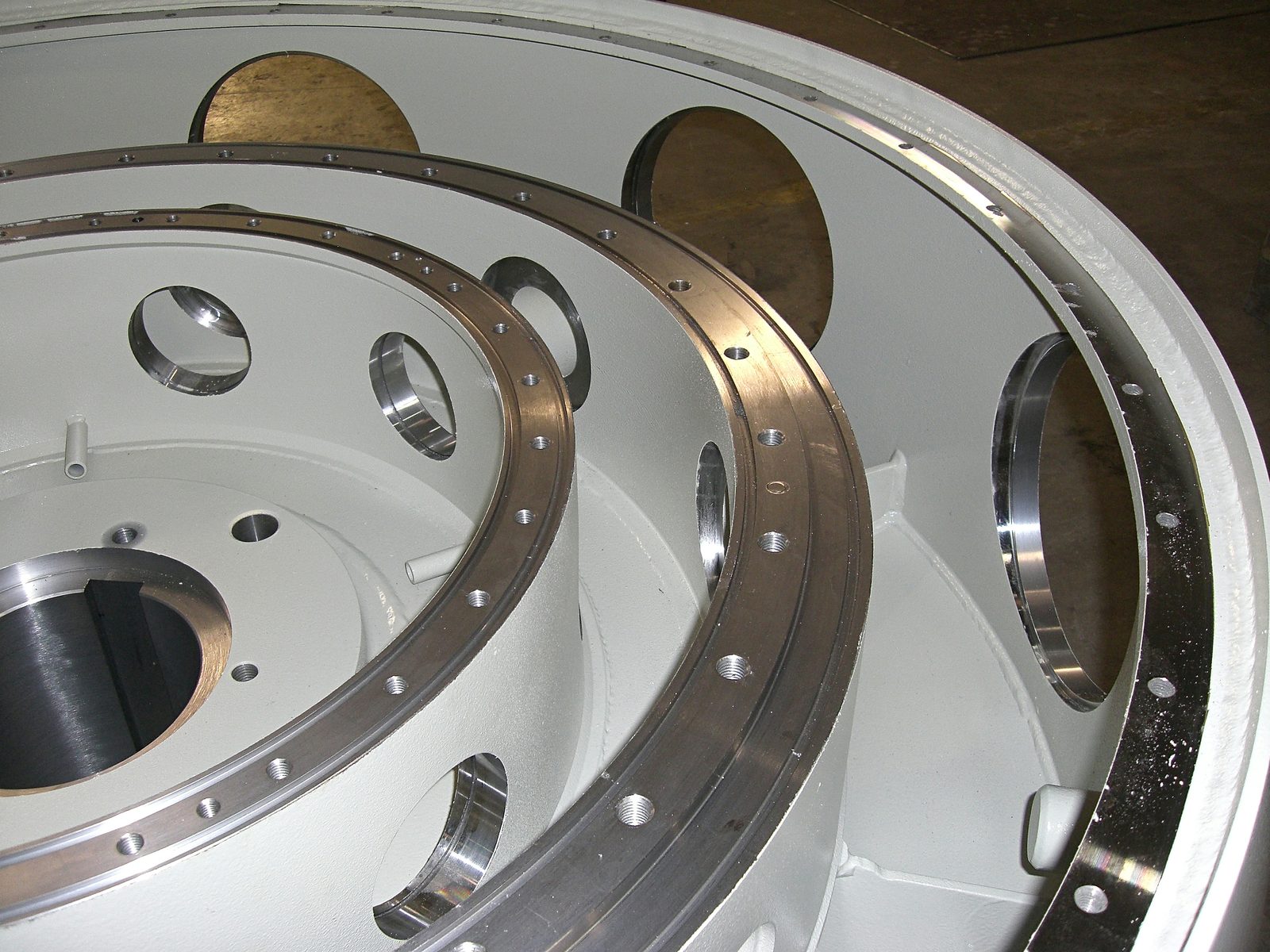

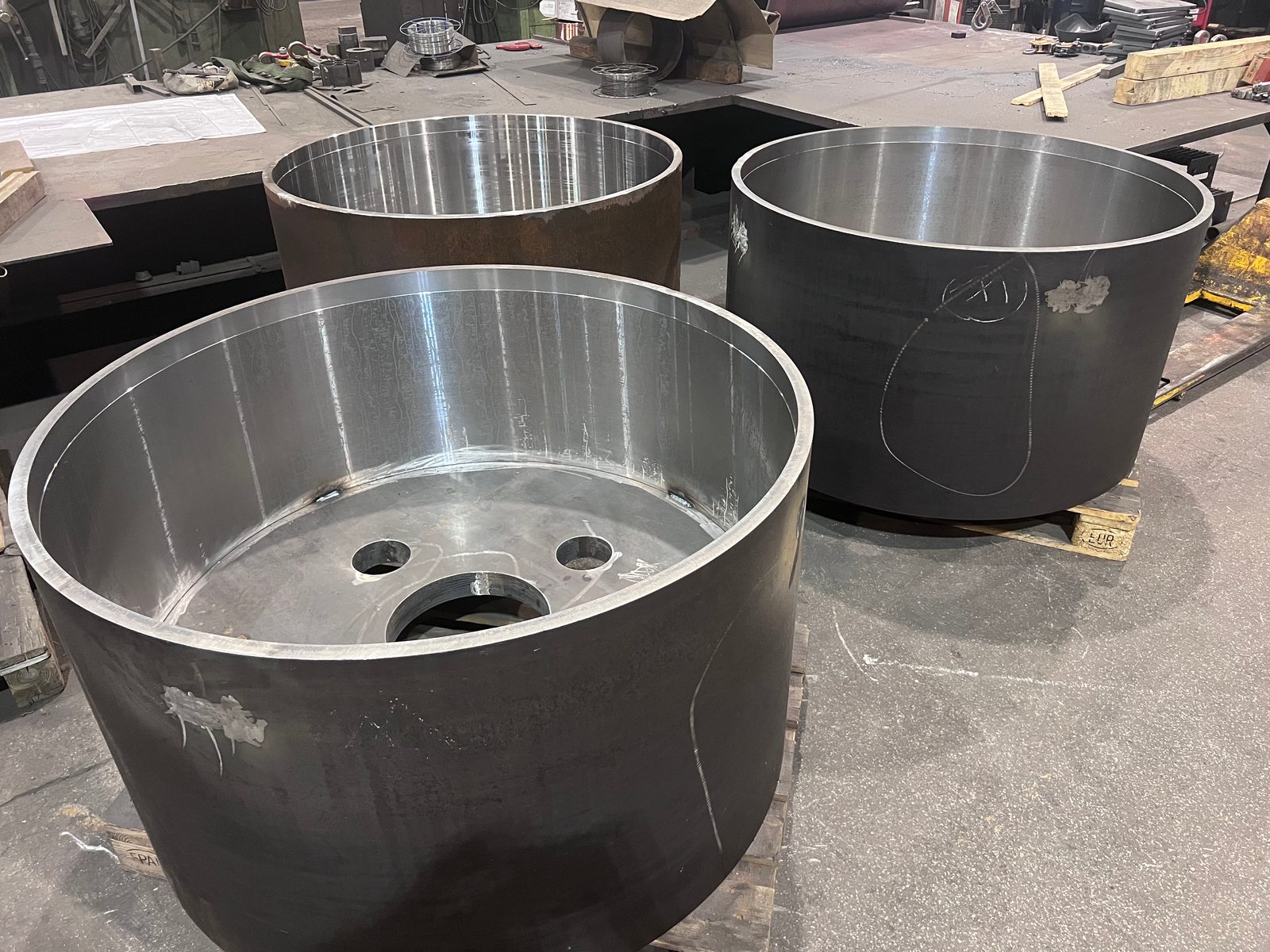

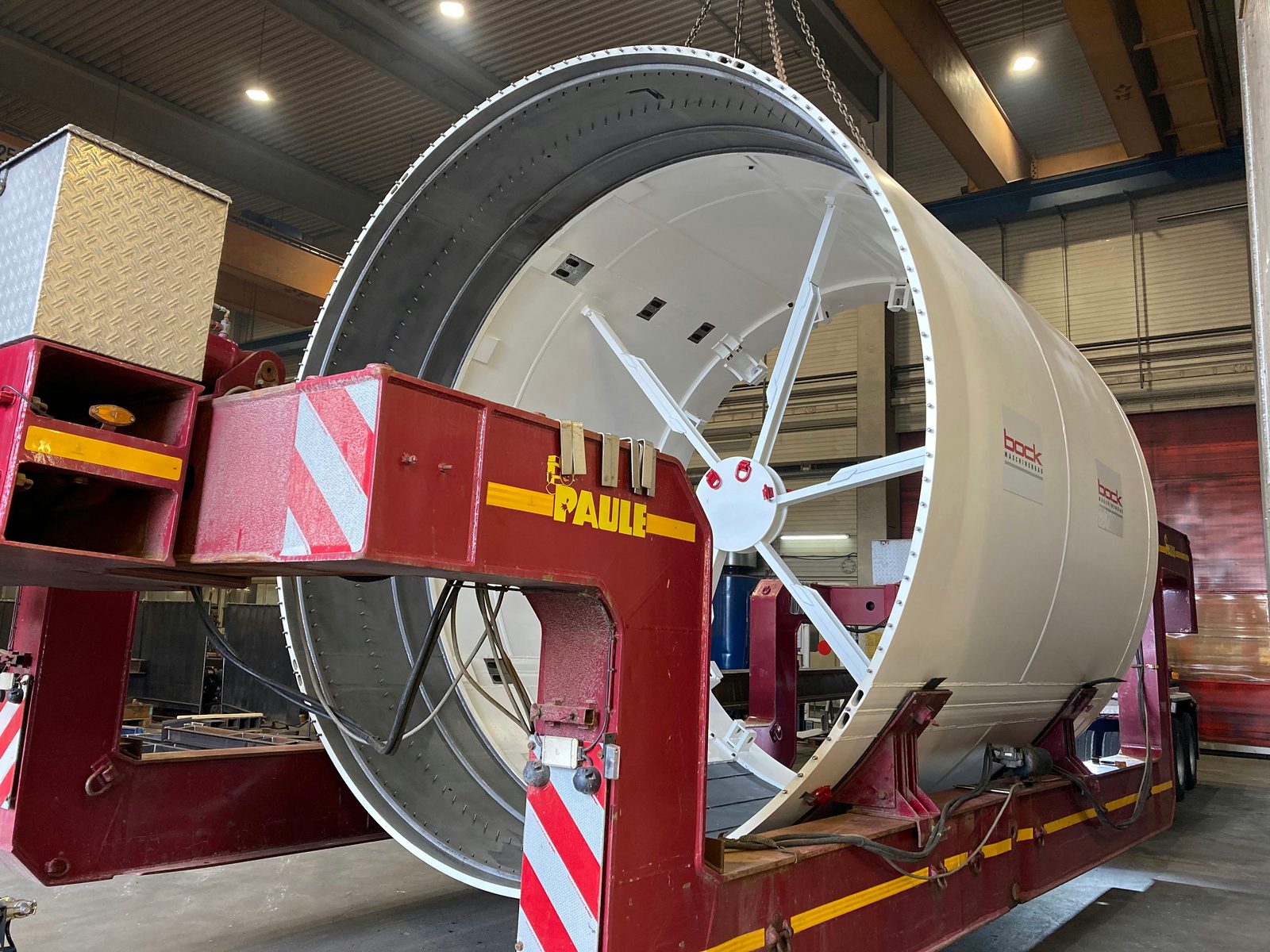

Обстругани заварени конструкции
Заварени пръстени, барабани и корпуси се обстругват начисто по функционалните повърхности в същото предприятие – без външна логистика между заваряването и струговането.
Размерен протокол към детайла
Контрол на размерите по чертеж с калибрирани измервателни средства; размерният протокол се прилага към обхвата на доставката според проекта.
Данни за машината
| Параметър | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Диаметър на струговане | Ø 4 800 мм | Ø 655 мм | Ø 350 мм |
| Височина на струговане | 2 400 мм | — | — |
| Височина на пробиване | 2 000 мм | — | — |
| Дължина на струговане | — | 2 000 мм | 1 000 мм |
| Натоварване на масата | 25 т | — | — |
Материали за карусел струговането
Bock използва предимно европейски качествени стомани с непрекъсната проследимост:
- Конструкционна стомана S235, S355 – Стандартна конструкционна стомана
- Дребнозърнеста конструкционна стомана до S1100 – високоякостна, подходяща за заваряване
- Hardox 400 / 500 – износоустойчива стомана за натоварени детайли
- Неръждаема стомана 1.4301, 1.4571 – устойчива на корозия
- Специални стомани по чертеж и спецификация на клиента
Сертификати за материалите и доказателства за материалите се предоставят според проекта.
Типични приложения при карусел струговането
Карусел струговането се използва за големи ротационни детайли, които се произвеждат по чертеж или спецификация:
- Фланци за тръбопроводи, съдове под налягане и изграждане на инсталации
- Втулки, кухи цилиндри и пръстени за специално машиностроене

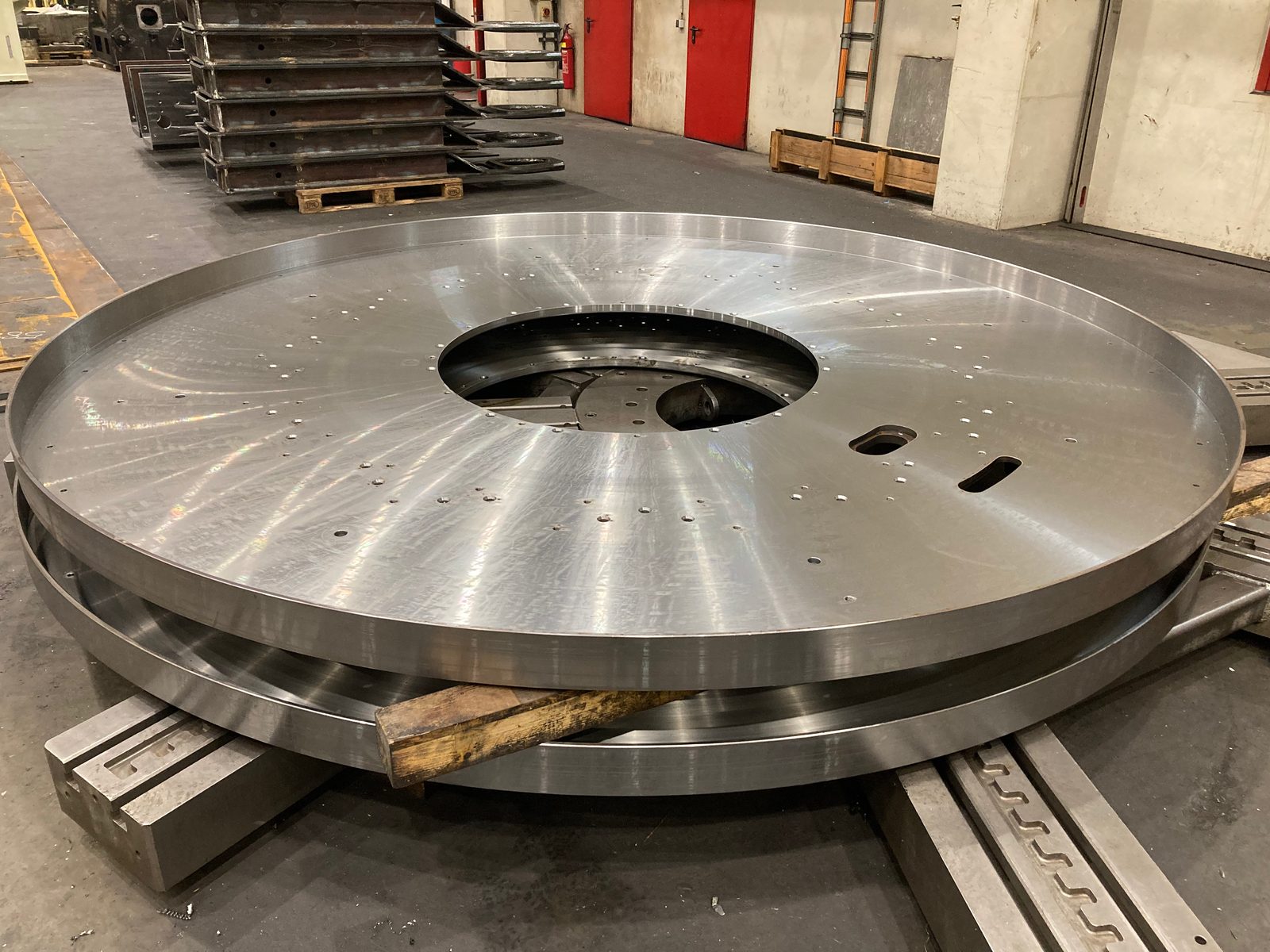

- Големи пръстени и дисковидни детайли за приложения с тежки товари
- Приемни приспособления и основни плочи за машинни фундаменти
- Стругувани детайли за автомобилни и кранно-носещи уредби
Стругуваните детайли често се използват като предварителен производствен етап за заварени възли и заварени конструкции. Прякото предаване нататък без външна логистика спестява значително време за оборудване и транспортни разходи. За детайли от кранно строителство, автомобилостроене и изграждане на инсталации са на разположение стругове с различни строителни размери, както и крановата система 2×25 т за тежки заготовки до 50 т. Производството по поръчка обхваща карусел стругувани детайли, както и цилиндрични външни и вътрешни профили по чертеж. Производствена и качествена документация по DIN EN ISO 9001:2015 са стандартно на разположение за всички типове поръчки.
Впечатления от нашето каруселно струговане

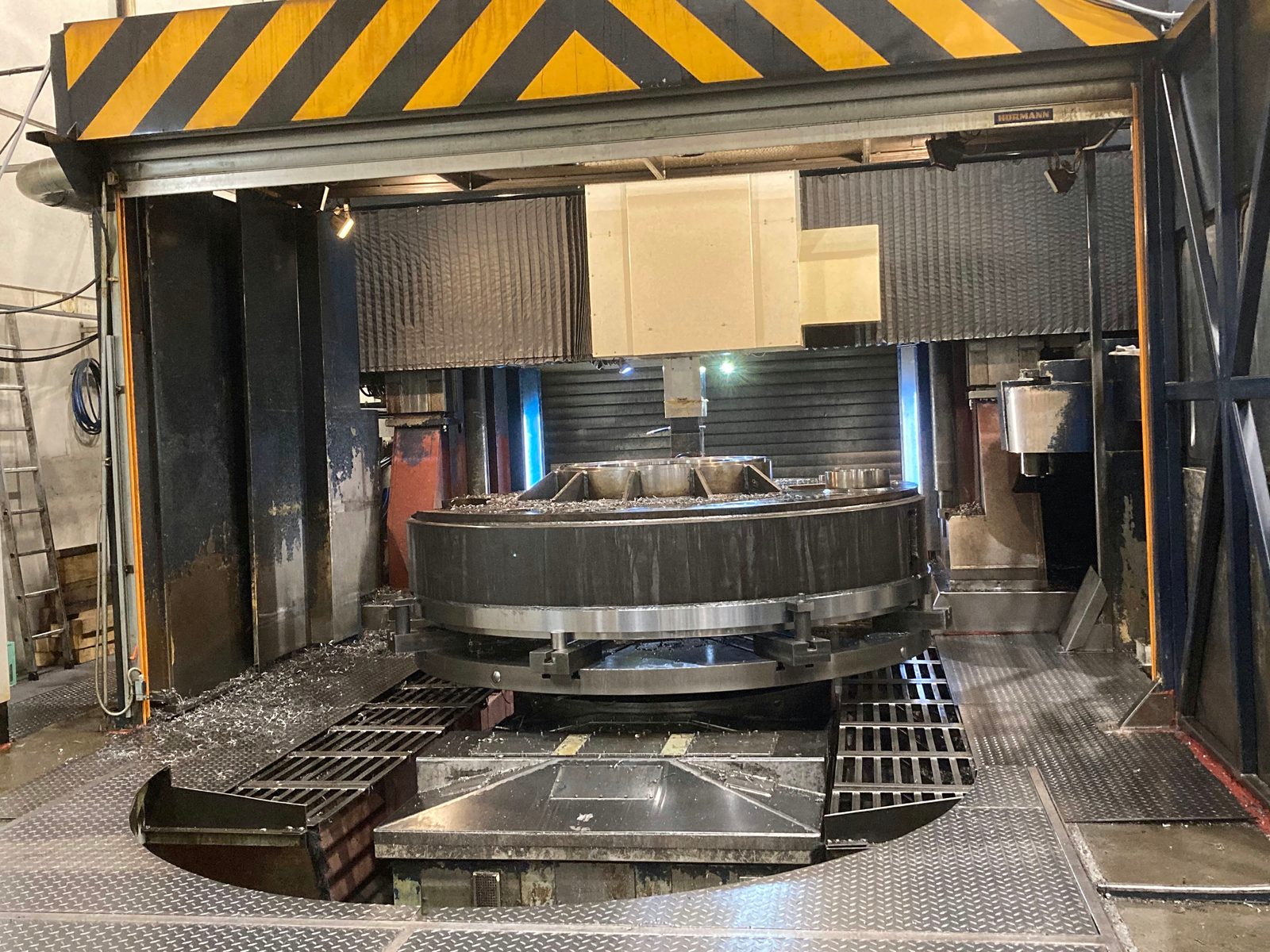

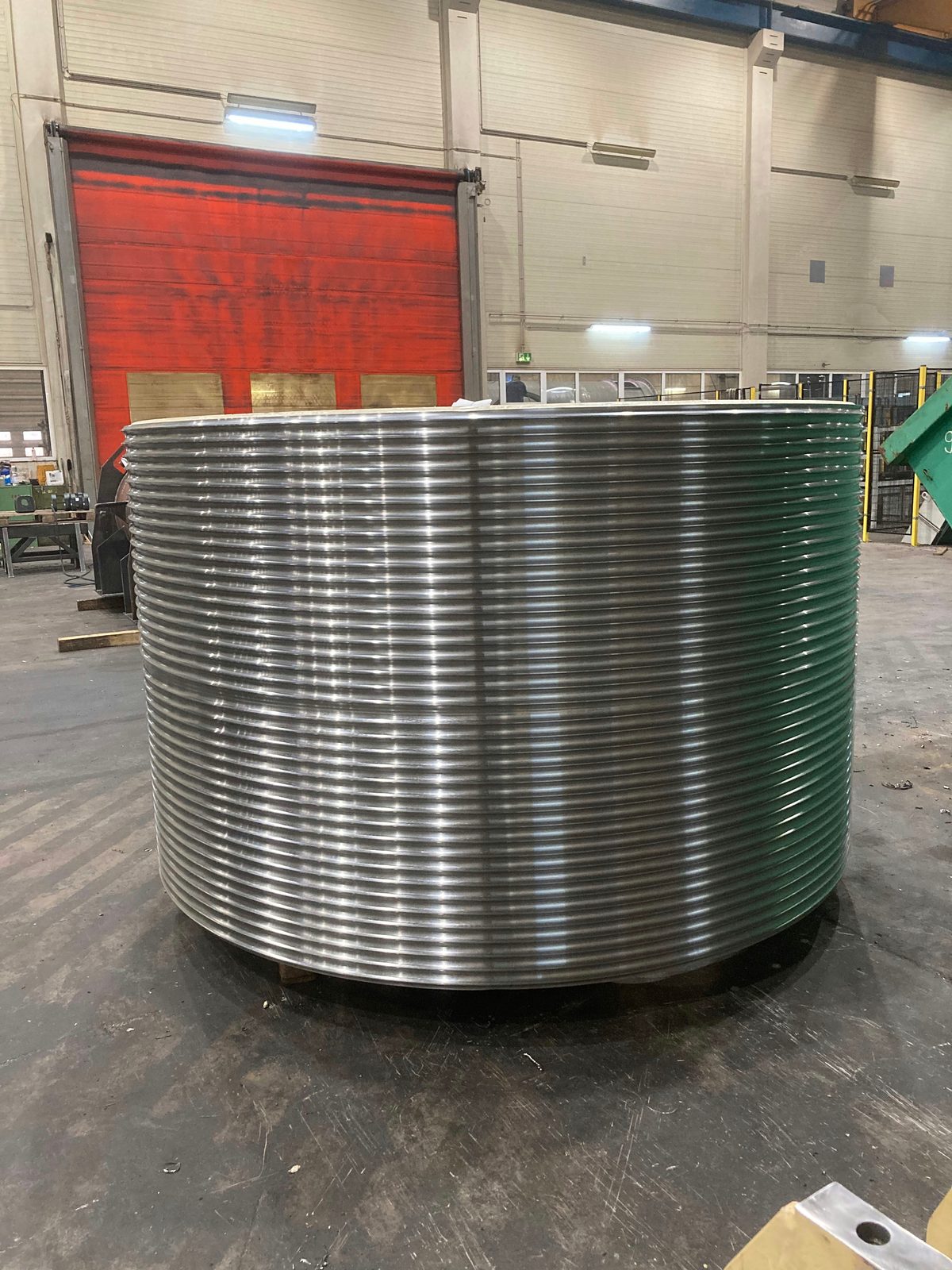

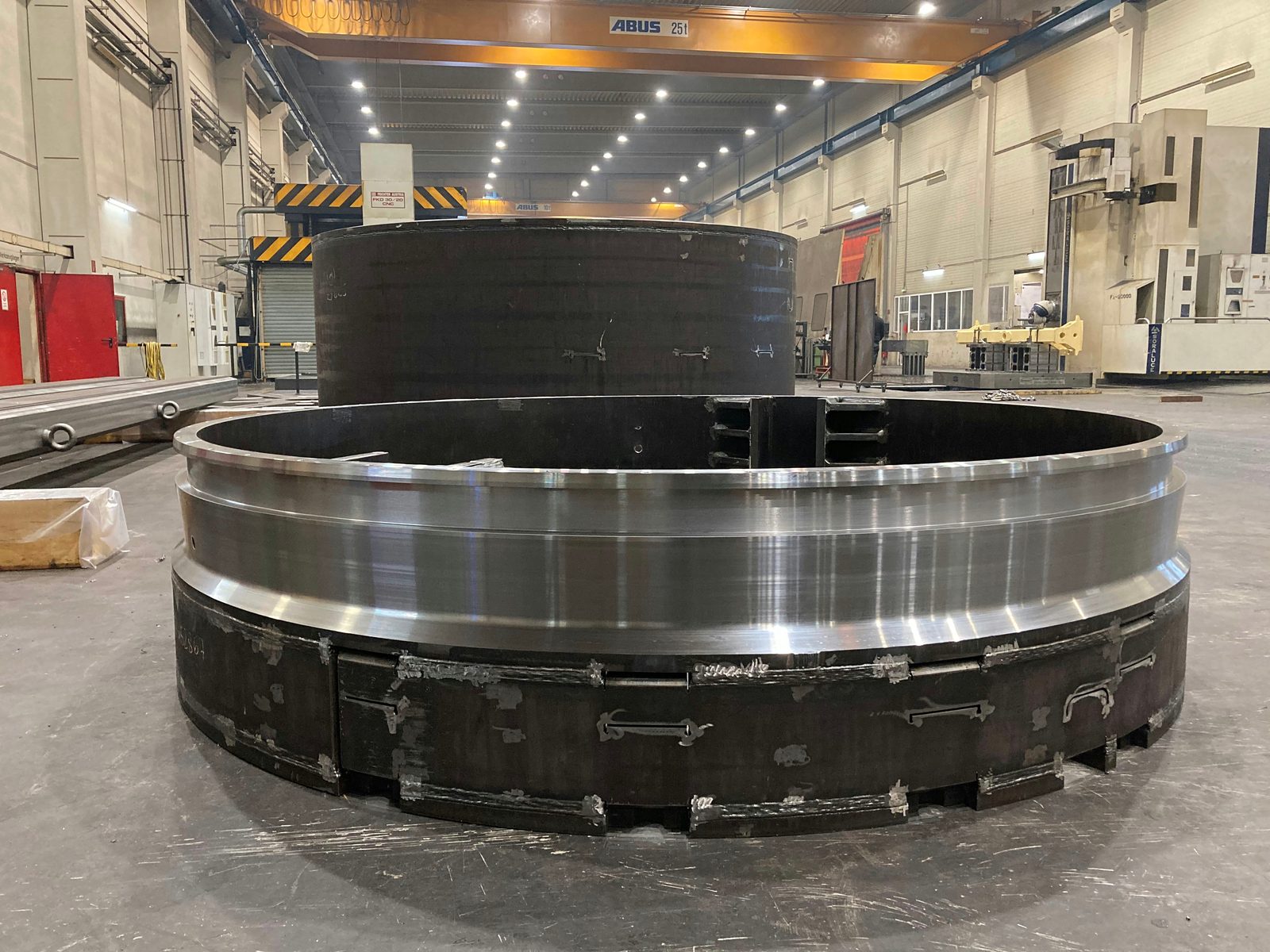

Истински кадри от нашето производство в Лорх – от въжения барабан, чиито улеи за въже са изстругани по цялата странична повърхност, до големия пръстен от заварена конструкция с начисто изстругана околовръстна повърхност.
Карусел струговане при Bock – Вашите предимства
Bock Maschinenbau експлоатира карусел струговането като част от пълен производствен и качествен процес в Lorch:
- Диаметър на струговане Ø 4 800 мм
- Една от най-големите карусел въртящи маси в региона – за едрогабаритни тежки детайли.
- Строителна височина 2 400 мм
- Позволява струговането на особено високи детайли, които не могат да бъдат обработвани на стандартни стругове. При пробиване отгоре използваемата височина е до 2 000 мм височина на пробиване.
- Натоварване на масата до 25 т
- Кранова манипулация в завода до 50 т, на каруселната маса до 25 т.
- Производство по поръчка без минимални количества
- Единични детайли, прототипи и повтарящи се серийни детайли се произвеждат еднакво.
- DIN EN ISO 9001:2015
- Система за управление на качеството с документирано управление на материалите и размерни протоколи.
- Фонд от инструменти, натрупван десетилетия наред
- Натрупван през годините фонд от специални инструменти, както и собствени приспособления за захващане и закрепване – също и за едрогабаритни, ротационно-симетрични тежки детайли.
Като изпълнител на струговане по поръчка в окръг Ostalbkreis поемаме пръстени, корпуси и тръбни секции за производители на машини и инсталации от региона на Щутгарт – и доставяме в целия регион DACH.
Често задавани въпроси за карусел струговането
Какво е карусел струговане?

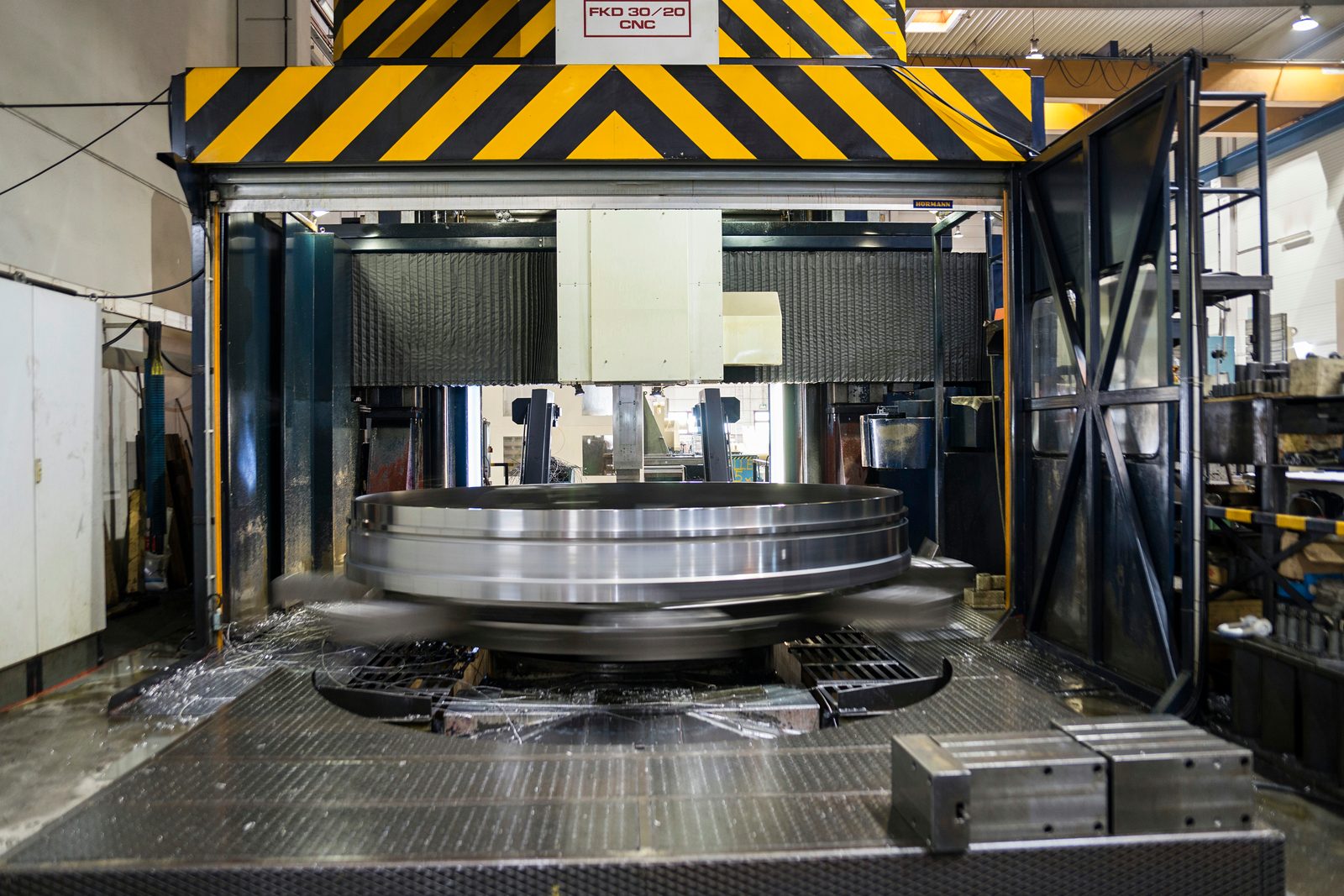

При карусел струговането детайлът се върти върху хоризонтална въртяща маса, докато инструментът се движи вертикално и хоризонтално – за ротационно-симетрични детайли, които са твърде големи и твърде тежки за конвенционални стругове. За целта Bock използва в производството по поръчка в Lorch CNC каруселния струг Feichter FKD30/20 – от единичния детайл до серията.
До какъв диаметър, каква височина и какво тегло се извършва карусел струговане?
Каруселният струг обработва до Ø 4 800 мм диаметър на струговане и 2 400 мм височина на струговане; теглото на детайла е ограничено от натоварването на масата до 25 т. При пробиване пробивната глава приближава отгоре и ограничава използваемата височина до 2 000 мм височина на пробиване; практически достижимата височина на детайла зависи от закрепването и подпирането на детайла.
Изработват ли се и по-малки стругувани детайли на конвенционални стругове?

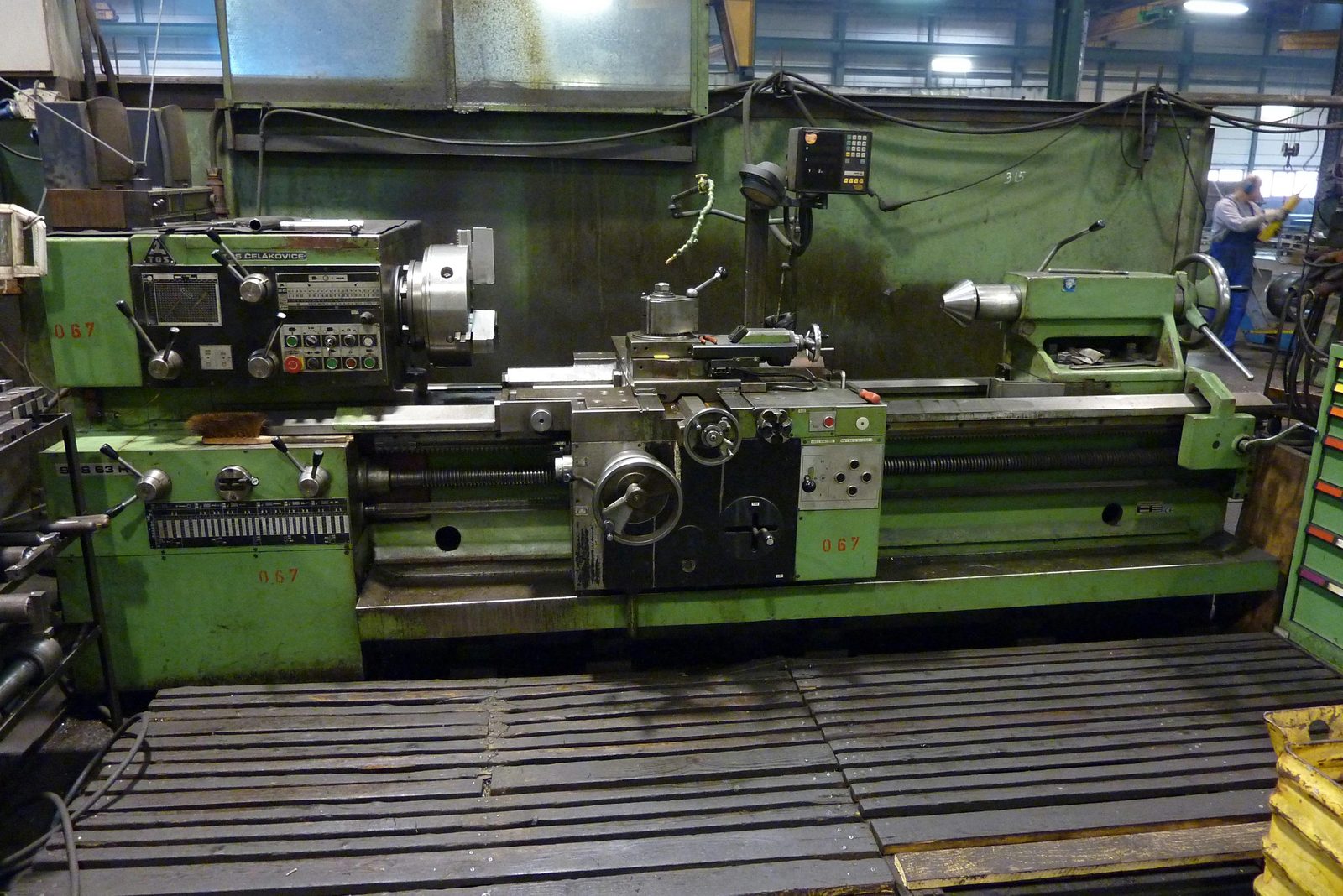

Да. Освен каруселния струг са на разположение два конвенционални струга: TOS SUS 63H с диаметър на струговане Ø 655 мм и дължина на струговане 2 000 мм, както и Meuser с диаметър на струговане Ø 350 мм и дължина на струговане 1 000 мм.
Могат ли заварени конструкции да се обстругват на каруселния струг?
Да. Големи пръстени от заварена конструкция се обстругват начисто на каруселния струг по околовръстната повърхност; струговането, фрезоването и заваряването се извършват в едно и също предприятие.
Доставя ли се размерен протокол към карусел стругуваните детайли?
Да, според проекта. Контролът на размерите се извършва по чертеж и зададени допуски с калибрирани измервателни средства, размерният протокол се прилага към обхвата на доставката; сертификати за материалите на използваните материали са на разположение при поискване.
Контакт
Запитване за карусел струговане
Изпратете ни чертеж, материал, тегло и количество. Поемаме само струговането – или изработваме детайла изцяло, от заварената конструкция до стругованата повърхност.
