3D Plasmaschneiden Rohr – Wenn Rohrlaser nicht mehr wirtschaftlich sind
Für komplexe 3D-Konturen, Ausklinkungen und Gehrungsschnitte an Rohren und Profilen: präzise CNC-Plasmafertigung bis 30 mm Wandstärke in Baustahl, Edelstahl, Feinkornbaustahl und Verschleißstahl wie Hardox oder XAR 400. Rohrzuschnitt als Lohnfertigung in Lorch — Ostalbkreis, Raum Stuttgart, Süddeutschland.

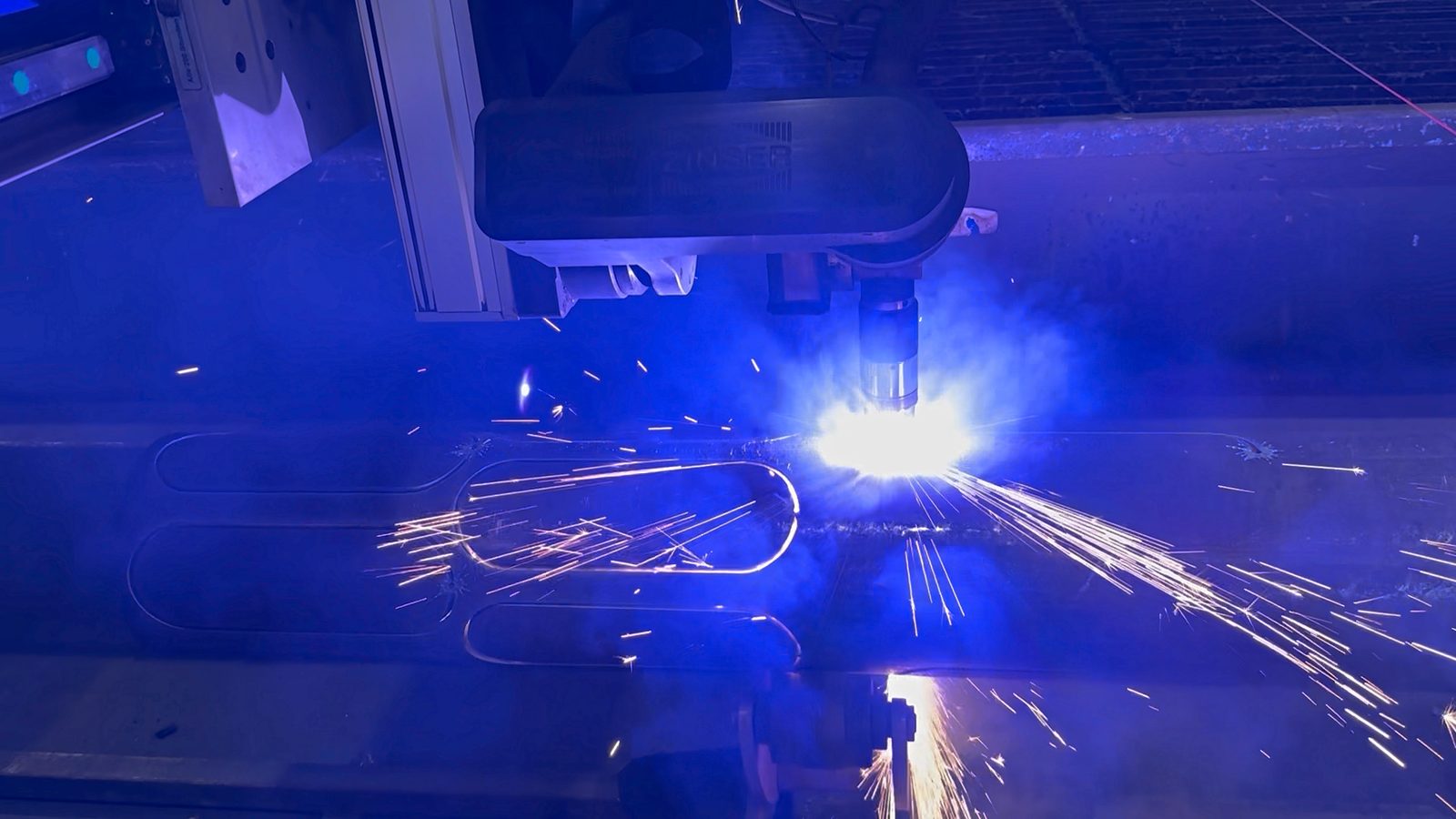

3D-Plasmaschneiden am Rohr – so entsteht die fügefertige Kante

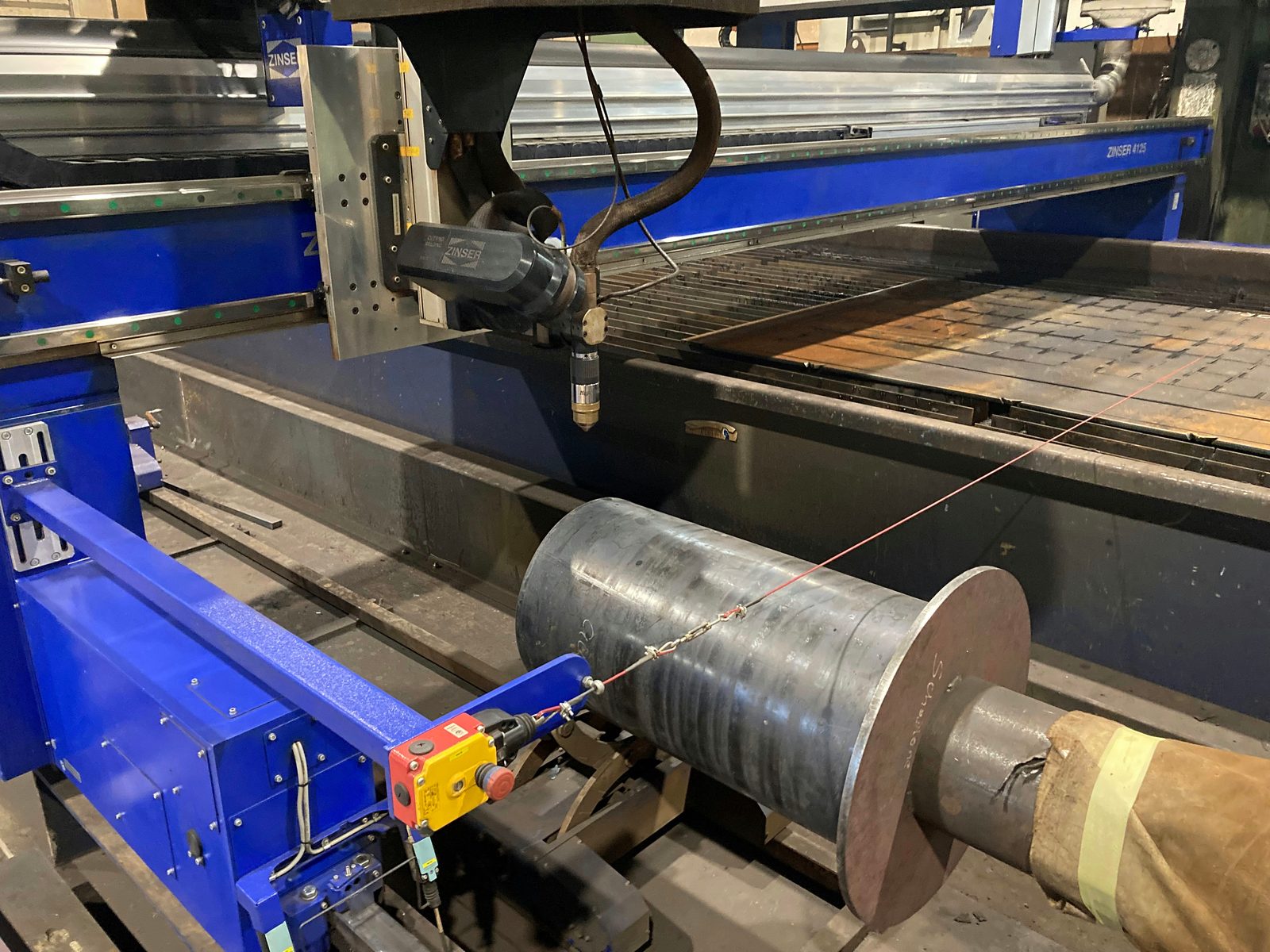

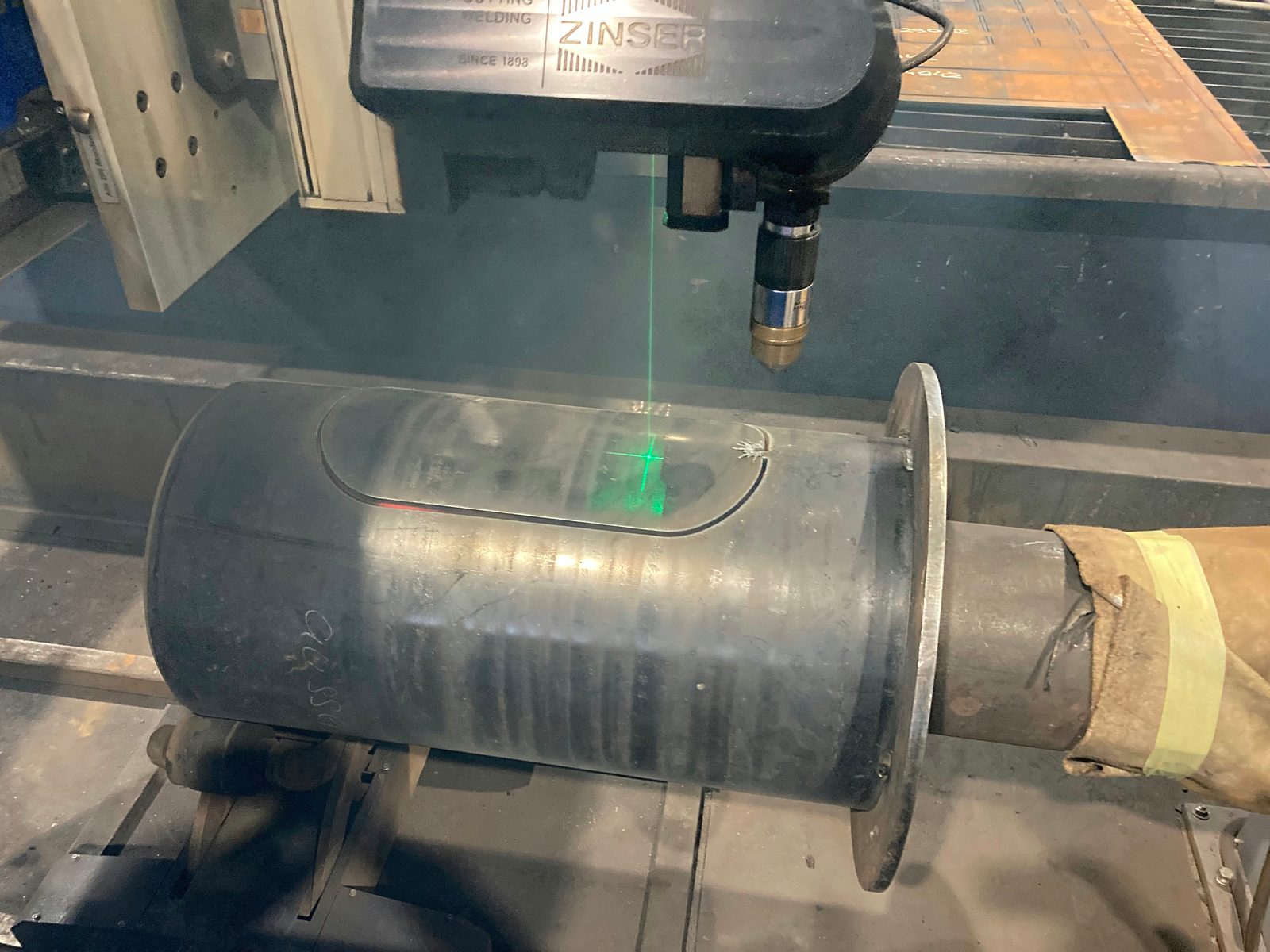

Ein CNC-gesteuerter Plasmabrenner führt den Schnitt dreidimensional direkt am Rohr oder Profil – Konturen, Ausklinkungen, Gehrungen und Durchdringungen entstehen in einer Aufspannung, direkt aus dem 3D-CAD-Modell. Manuelles Anreißen, Umspannen und Nacharbeiten entfallen.
Weil der Brenner den Schnittwinkel frei im Raum stellt, entstehen exakt passende Rohrknoten und fügefertige Fasen, die sich ohne Nacharbeit weiterverschweißen lassen. Das Verfahren bleibt wirtschaftlich ab Stück 1 und auch dort stabil, wo Rohrlaser bei dicken Wandstärken und verschleißfesten Stählen an ihre Grenzen kommen.
Als Industrie-Zulieferer beliefern wir Maschinen-, Stahl- und Anlagenbau im gesamten DACH-Raum – von Rohrknoten für Fachwerkstrukturen über Sattelschnitte im Rohrleitungsbau bis zu Rahmen- und Sonderbauteilen aus hochfestem Feinkornbaustahl.
Maschinendaten
Maschine
Wandstärke
Fasenschnitt
Zinser · 3D-Plasma-Rohrschneidanlage
bis 30 mm
±45°
Technische Details
Technische Möglichkeiten

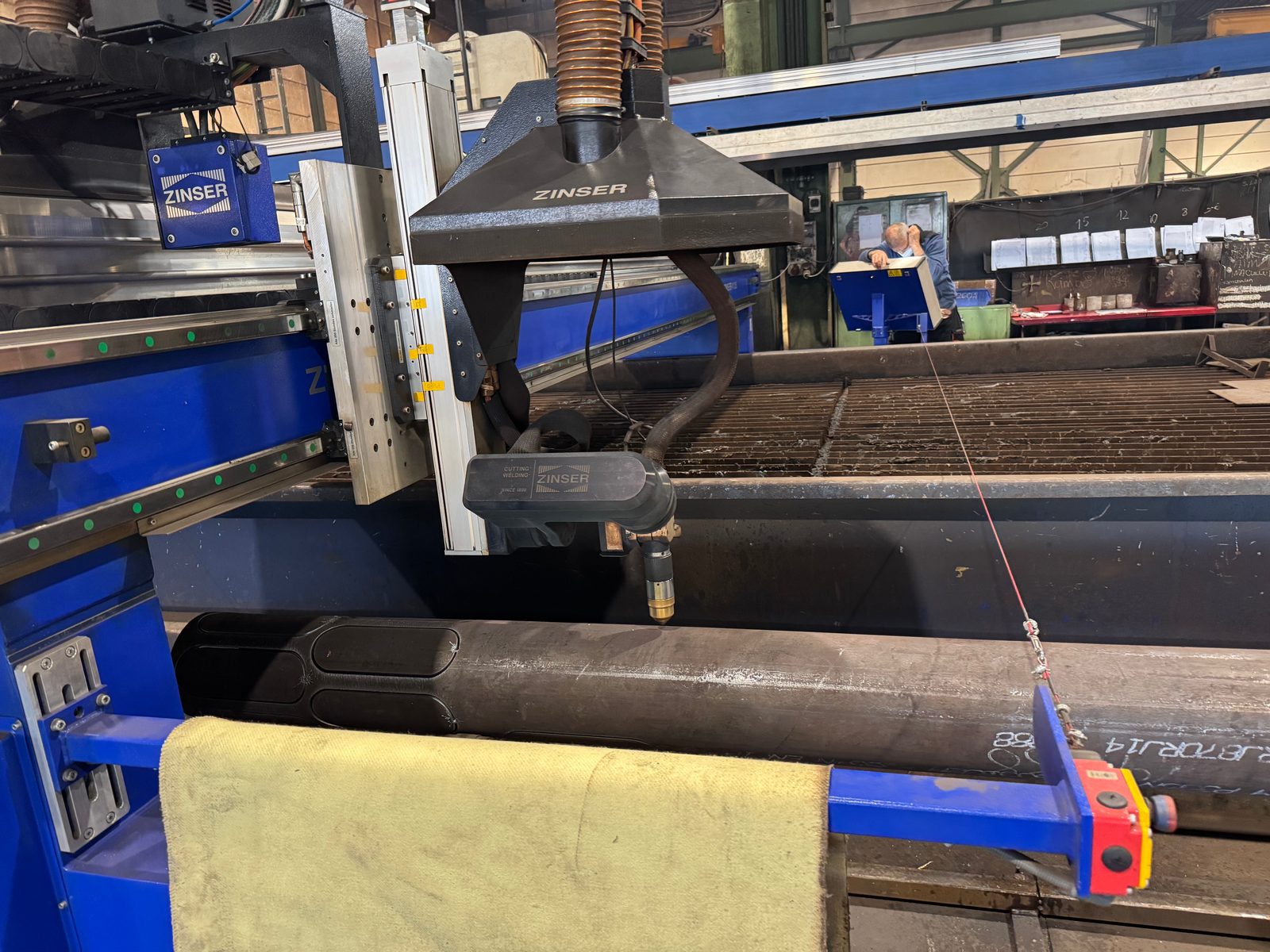

Unser CNC-gesteuerter Plasma-Rohrschneidkopf arbeitet auf drei Achsen – echte 3D-Konturschnitte direkt am Rohr, ohne aufwändige Nachbearbeitung.
Parameter
Spezifikation
Werkstoffe
Baustahl (S235/S355), Edelstahl (z. B. 1.4301/1.4571), Feinkornbaustahl (S460/S690), Verschleißstahl (Hardox, XAR 400)
Wo immer Rohre und Profile mit Präzision bearbeitet werden müssen – und ein Rohrlaser zu teuer, zu limitiert oder nicht verfügbar ist.
Rohrleitungsbau
Sattelschnitte, Abzweig-Ausklinkungen und Flanschvorbereitungen für Industrie- und Prozessrohrleitung.
Kranbau & Stahlbau
Träger-Ausklinkungen, Knotenbleche und Verbindungsprofile für Brücken, Krane und Hallentragwerke.
Fahrzeugbau
Rahmenteile, Querträger und Kupplungsaufnahmen aus hochfestem Feinkornbaustahl und Verschleißstahl.
Sondermaschinenbau
Einzelteile und Prototypen mit komplexen 3D-Konturen direkt aus dem CAD – ohne Umweg über Fremdvergabe.
Noch dickere Wandstärken?
Für extreme Wandstärken: Autogenes Rohrschneiden
Wandstärken über 30 mm? Dann ist unser autogenes Kopierbrennschneiden die richtige Wahl. Baustahl, Feinkornbaustahl und Verschleißstahl (Hardox) bis 50 mm Wandstärke – zuverlässig und wirtschaftlich.
Wandstärke bis 30 mm und komplexe Geometrie: 3D-Plasma ist meist die beste Option.
Sehr dünnwandig und höchste Taktzeit: Rohrlaser kann sinnvoll sein.
Über 30 mm Wandstärke: autogenes Rohrschneiden ist meist geeigneter.
Damit Sie schneller entscheiden können, hier die häufigsten Fragen aus der Praxis.
Ab welcher Wandstärke wird 3D-Plasma interessant?
Besonders relevant wird 3D-Plasma bei dickeren Wandstärken, wenn ein Rohrlaser wirtschaftlich oder technisch an Grenzen kommt.
Kann ich mit bestehenden CAD-Daten anfragen?
Ja. Für diese Rohrbearbeitung benötigen wir eine STEP-/STP-Datei als 3D-Datensatz plus eine technische Zeichnung. Wir prüfen Geometrie, Toleranzen, Schnittstrategie und die passende Fertigungstechnologie.
Sind Einzelteile ebenfalls sinnvoll?
Ja. Die Fertigung ist auch für Einzelteile und Kleinserien ausgelegt, ohne auf große Losgrößen angewiesen zu sein.
Wie geht es bei Wandstärken über 30 mm weiter?
Dann wechseln wir auf autogene Verfahren. So bleiben auch sehr dickwandige Rohrbauteile zuverlässig realisierbar.
Brennschneider / CNC-Schneidanlage (m/w/d)
Offene Stelle
Brennschneider / CNC-Schneidanlage (m/w/d) — Als Brennschneider (m/w/d) bedienen Sie bei uns moderne CNC-Brennschneidanlagen für Plasma- und autogenes Schneiden von Stahlplatten und Profilen in Lorch, Ostalbkreis – nahe Schwäbisch Gmünd.
Senden Sie uns die STEP-/STP-Datei plus technische Zeichnung. Sie erhalten eine realistische Empfehlung zur passenden Technologie und ein unverbindliches Angebot.
