Karuselldreiing av tunge deler opptil 25 t – leieproduksjon Lorch
Karuselldreiing av store, rotasjonssymmetriske tunge deler opptil 25 t – presist dreid i stål, Hardox og rustfritt stål, som leieproduksjon i Lorch (Ostalbkreis · Stuttgart-regionen) uten minstevolum.
Dreiediameter Ø 4 800 mm
Et av regionens største karuselldreiebord – for storformaterte, rotasjonssymmetriske deler.
Dreiehøyde opptil 2 400 mm
Også spesielt høye deler som ikke lar seg bearbeide på standard dreiebenker – ved boring ovenfra kan opptil 2 000 mm borhøyde utnyttes.
Bordlast opptil 25 t
2×25-t kransystem og hallinfrastruktur for sikker håndtering av store arbeidsstykker.
Stål · Hardox · rustfritt stål
Konstruksjonsstål, finkornstål opptil S1100, Hardox 400/500 og rustfritt stål 1.4301/1.4571.
Leieproduksjon uten minstevolum
Enkeltdeler, prototyper og seriedeler produseres på lik linje etter tegning.
DIN EN ISO 9001:2015
Dokumentert materialsporing og måleprotokoller for deler med kontrollplikt.
Karuselldreiing – metoden for store deler opptil 25 t
Ved karuselldreiing roterer arbeidsstykket på et vannrett dreiebord, mens verktøyet beveger seg vertikalt og horisontalt. Ideelt for deler som er for store og for tunge for konvensjonelle dreiebenker. Dreiebordet med Ø 4 800 mm og opptil 2 400 mm dreiehøyde gir maksimal oppspenningsflate. Ved boring mates borhodet inn ovenfra og begrenser den brukbare høyden til 2 000 mm borhøyde. Den høyden som praktisk lar seg oppnå, avhenger av oppspenning og avstiving av arbeidsstykket – det rådgir vi gjerne om for hvert enkelt prosjekt.
Flenser, ringer, foringer og skivedeler produseres etter tegning. CNC-styringen sikrer reproduserbare toleranser også på tunge og storformaterte arbeidsstykker. 2×25-t kransystemet i fabrikken gjør oppspenning og posisjonering trygt.
Enkeltdeler, småserier og gjentakende seriedeler produseres som leieproduksjon i Lorch – uten minstevolum og pålitelig til avtalt leveringsdato.
Målkontrollen skjer etter tegning og toleransekrav med kalibrerte måleinstrumenter. Måleprotokoller utarbeides prosjektspesifikt og følger leveransen. Materialsertifikater for materialene som brukes, er tilgjengelige på forespørsel. Kvalitetssikringen skjer etter DIN EN ISO 9001:2015 med full sporbarhet.
Karuselldreide deler brukes hos Bock ofte som forproduksjonstrinn for komplekse sveisekonstruksjoner og deler til spesialmaskiner. Fordi dreiing, fresing og sveising spiller direkte sammen i samme bedrift, kan deler føres videre uten ekstern logistikk – det forkorter gjennomløpstidene betydelig.
Tunge dreiedeler for kran- og løfteutstyrskonstruksjoner, kjøretøyanlegg og anleggsbygging produseres jevnlig hos Bock. 2×25-t kransystemet i fabrikken sikrer håndtering og oppspenning av tunge deler opptil 50 t pålitelig og trygt – også ved uhåndterlige dimensjoner.
Karuselldreiing

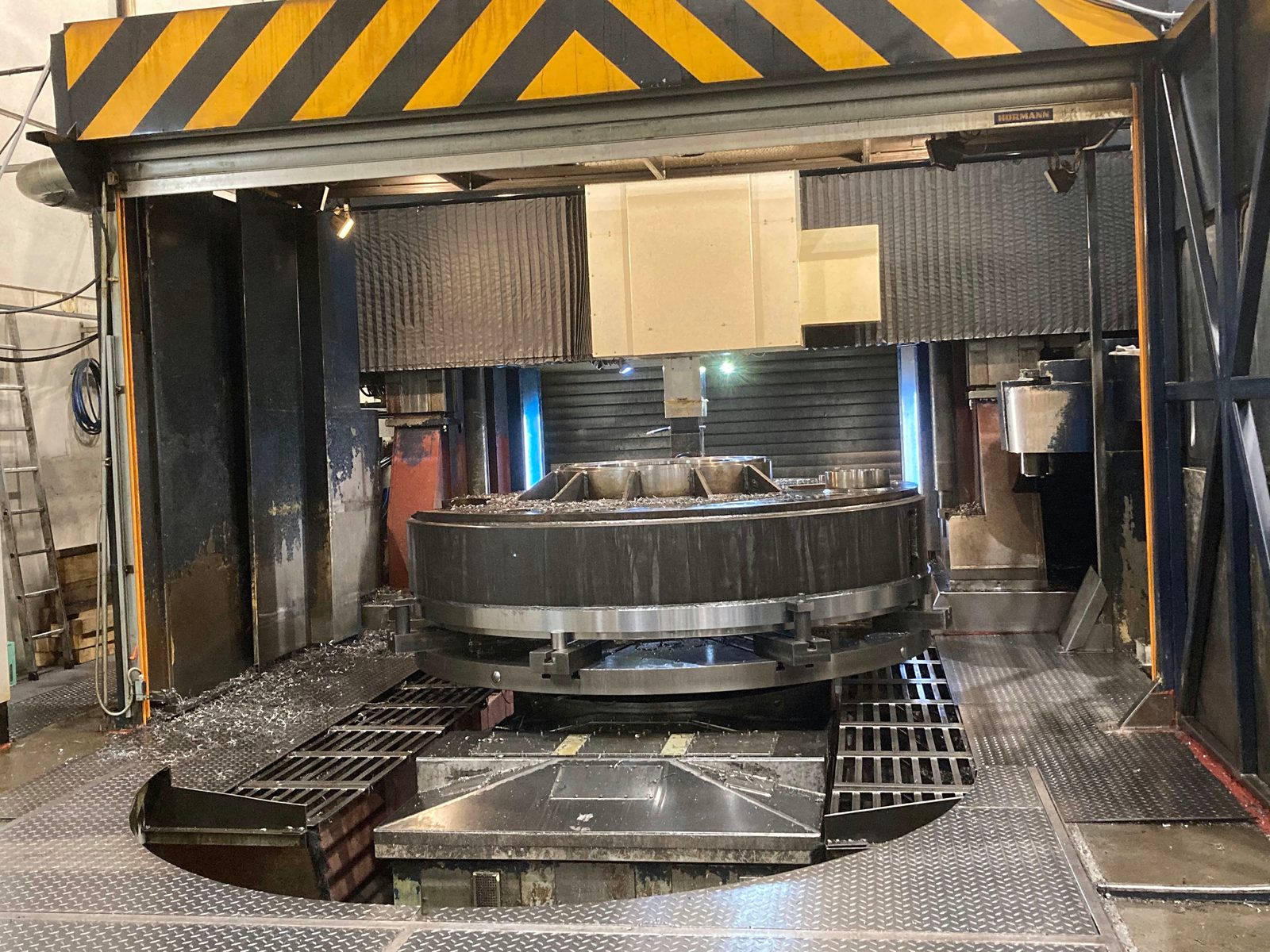

Store deler på dreiebordet

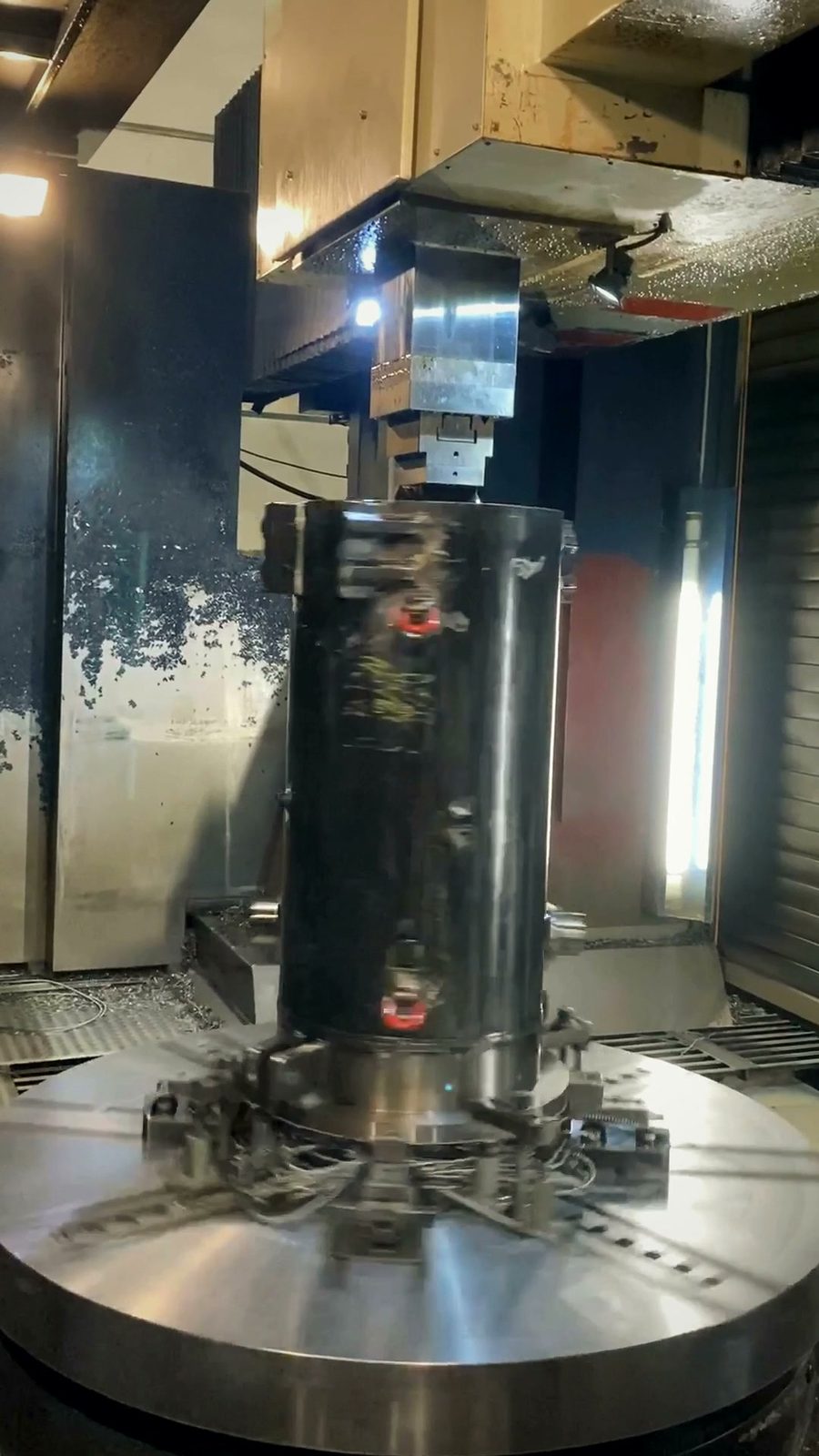

Høye sylindre, store tromler
Opptil 2 400 mm dreiehøyde og Ø 4 800 mm dreiediameter – høye sylinderlegemer så vel som voluminøse tromler og hus.
Sveisekonstruksjoner overdreid
Sveisede ringer, tromler og hus blankdreies på funksjonsflatene i samme bedrift – uten ekstern logistikk mellom sveising og dreiing.
Måleprotokoll med delen
Målkontroll etter tegning med kalibrerte måleinstrumenter; måleprotokollen legges ved leveransen prosjektbasert.
Maskindata
| Parameter | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Dreiediameter | Ø 4 800 mm | Ø 655 mm | Ø 350 mm |
| Dreiehøyde | 2 400 mm | — | — |
| Borehøyde | 2 000 mm | — | — |
| Dreielengde | — | 2 000 mm | 1 000 mm |
| Bordbelastning | 25 t | — | — |
Materialer for karuselldreiing
Bock Maschinenbau GmbH bruker hovedsakelig europeiske kvalitetsstål med komplett sporbarhet:
- Konstruksjonsstål S235, S355 – Standard konstruksjonsstål
- Finkornstål opptil S1100 – høyfast, sveisbart
- Hardox 400 / 500 – slitesterkt stål for belastede komponenter
- Rustfritt stål 1.4301, 1.4571 – korrosjonsbestandig
- Spesialstål etter tegning og kundens spesifikasjon
Materialsertifikater og materialdokumentasjon stilles til rådighet prosjektspesifikt.
Typiske bruksområder for karuselldreiing
Karuselldreiing brukes til store rotasjonsdeler som produseres etter tegning eller spesifikasjon:

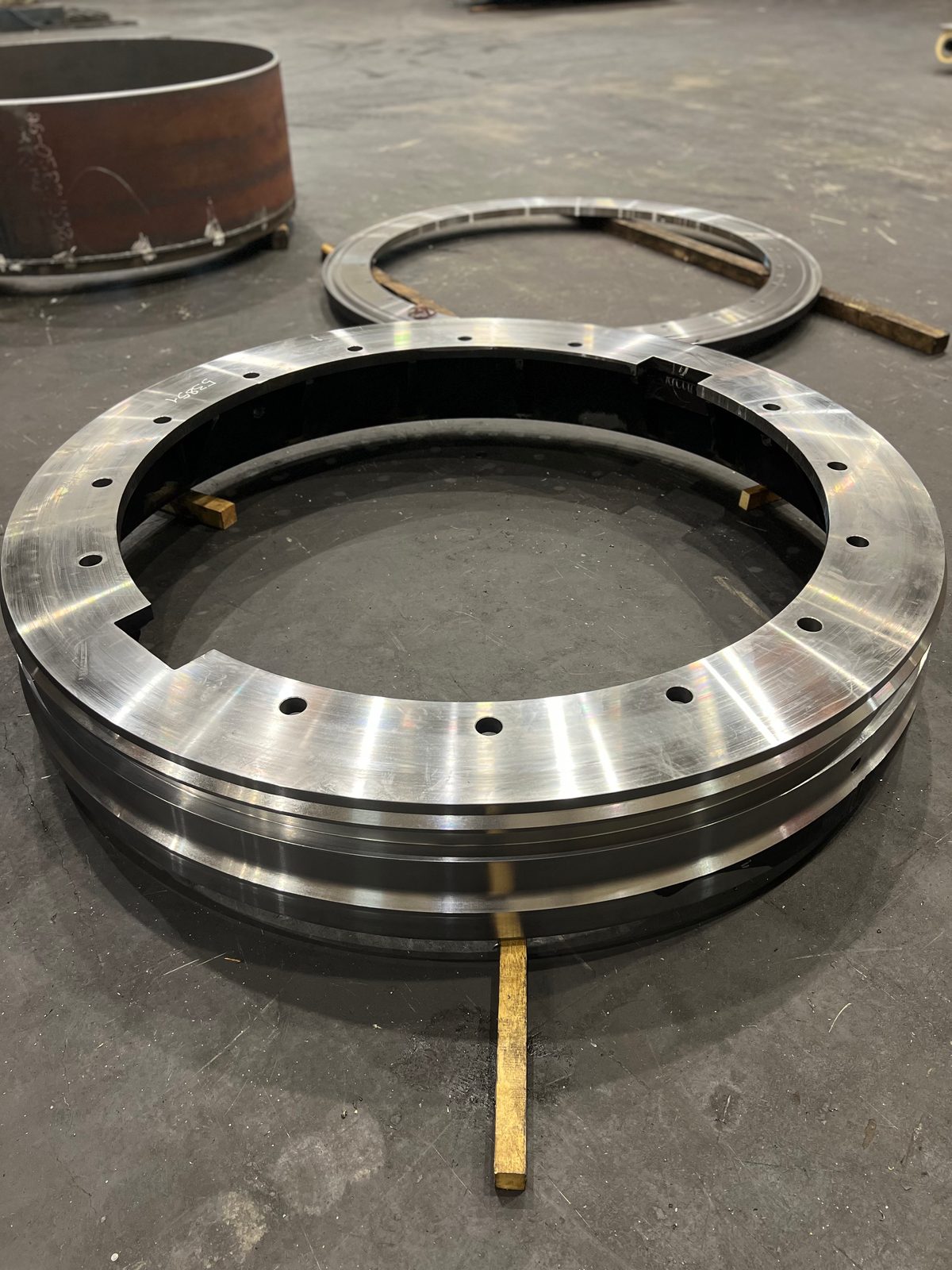

- Flenser for rørledninger, trykkbeholdere og anleggsbygging
- Foringer, hulsylindere og ringer for spesialmaskinbygging

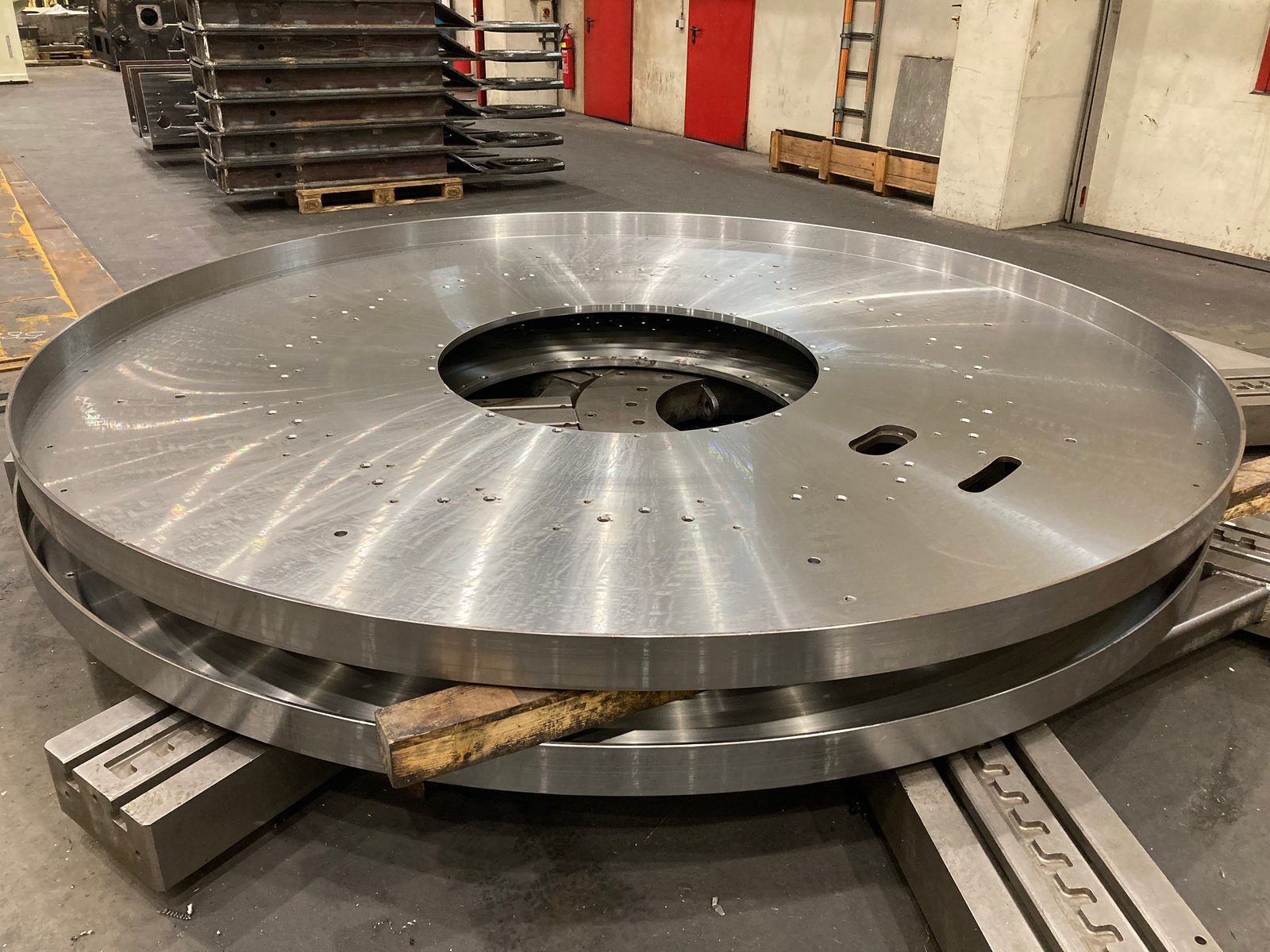

- Store ringer og skivedeler for tungløftapplikasjoner
- Innfestinger og grunnplater for maskinfundamenter
- Dreiedeler for kjøretøy- og kranbæreanlegg
Dreiedeler brukes ofte som forproduksjonstrinn for sveiste sammenstillinger og sveisekonstruksjoner. Å føre dem direkte videre uten ekstern logistikk sparer betydelig riggtid og transportkostnader. For deler til kranbygging, kjøretøybygging og anleggsbygging står dreiebenker i ulike størrelser klare, i tillegg til 2×25-t kransystemet for tunge emner opptil 50 t. Leieproduksjonen omfatter karuselldreide deler så vel som sylindriske ut- og innvendige profiler etter tegning. Produksjons- og kvalitetsdokumentasjon etter DIN EN ISO 9001:2015 er standard tilgjengelig for alle oppdragstyper.
Inntrykk fra vår karuselldreiing

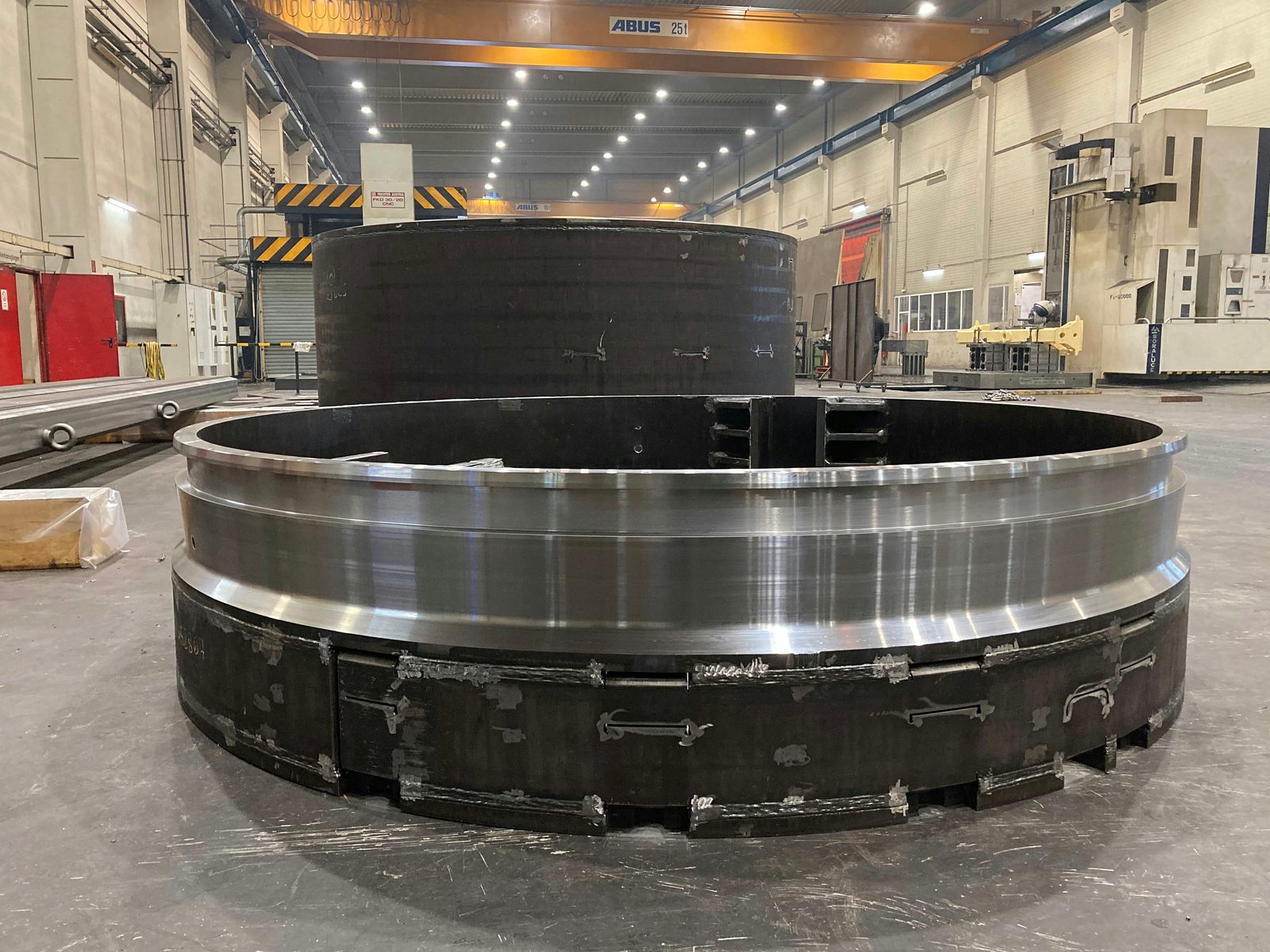

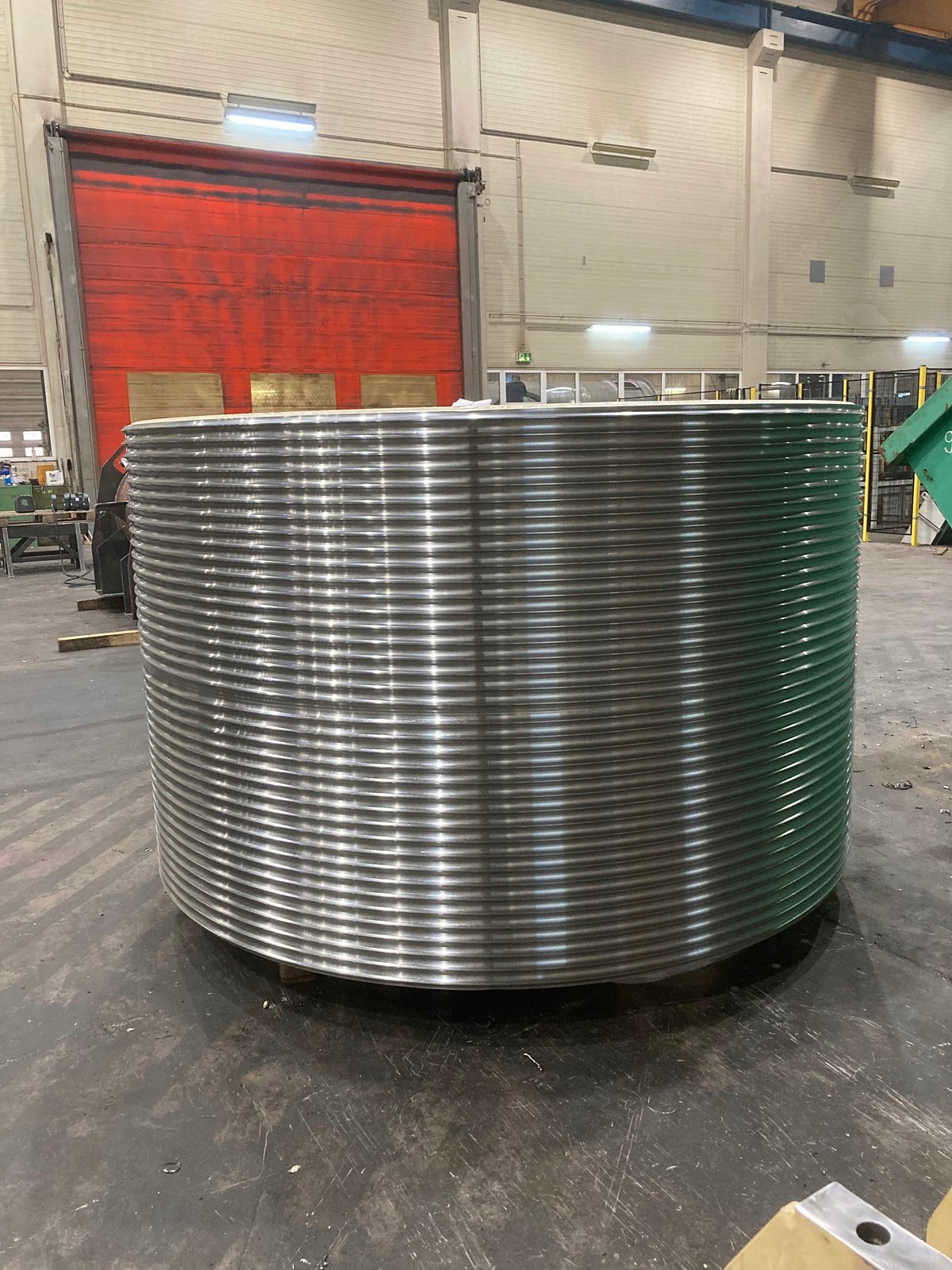

Ekte bilder fra vår produksjon i Lorch – fra kabeltrommelen, der kabelsporene er dreid over hele kappeflaten, til den store ringen i sveiset konstruksjon med blankdreid ringflate.
Karuselldreiing hos Bock – fordelene dine
Bock Maschinenbau driver karuselldreiing som del av en komplett produksjons- og kvalitetsprosess i Lorch:
- Dreiediameter Ø 4 800 mm
- Et av de største karuselldreiebordene i regionen – for storformaterte tunge deler.
- Dreiehøyde 2 400 mm
- Muliggjør dreiing av spesielt høye deler; ved boring ovenfra kan opptil 2 000 mm borhøyde utnyttes.
- Bordlast opptil 25 t
- Kranhåndtering i fabrikken opptil 50 t, på karusellbordet opptil 25 t.
- Leieproduksjon uten minstevolum
- Enkeltdeler, prototyper og gjentakende seriedeler produseres på lik linje.
- DIN EN ISO 9001:2015
- Kvalitetsstyringssystem med dokumentert materialsporing og måleprotokoller.
- Verktøybeholdning bygget opp gjennom tiår
- Beholdning av spesialverktøy bygget opp over mange år, i tillegg til egne innfestinger og oppspenningsutstyr – også for storformaterte, rotasjonssymmetriske tunge deler.
Som legodreier i Ostalbkreis tar vi oss av ringer, hus og rørseksjoner for maskin- og anleggsbyggere i Stuttgart-regionen – og leverer i hele DACH-området.
Vanlige spørsmål om karuselldreiing
Hva er karuselldreiing?
Ved karuselldreiing roterer arbeidsstykket på et vannrett dreiebord, mens verktøyet beveger seg vertikalt og horisontalt – for rotasjonssymmetriske deler som er for store og for tunge for konvensjonelle dreiebenker. Bock bruker til dette CNC-karuselldreiebenken Feichter FKD30/20 i leieproduksjonen i Lorch, fra enkeltdel til serie.
Opptil hvilken diameter, hvilken høyde og hvilken vekt utføres karuselldreiing?
Karuselldreiebenken dreier opptil Ø 4 800 mm dreiediameter og 2 400 mm dreiehøyde; arbeidsstykkets vekt er begrenset av bordlasten til 25 t. Ved boring mates borhodet inn ovenfra og begrenser den brukbare høyden til 2 000 mm borhøyde; den komponenthøyden som praktisk lar seg oppnå, avhenger av oppspenning og avstiving av arbeidsstykket.
Produseres også mindre dreiedeler på konvensjonelle dreiebenker?

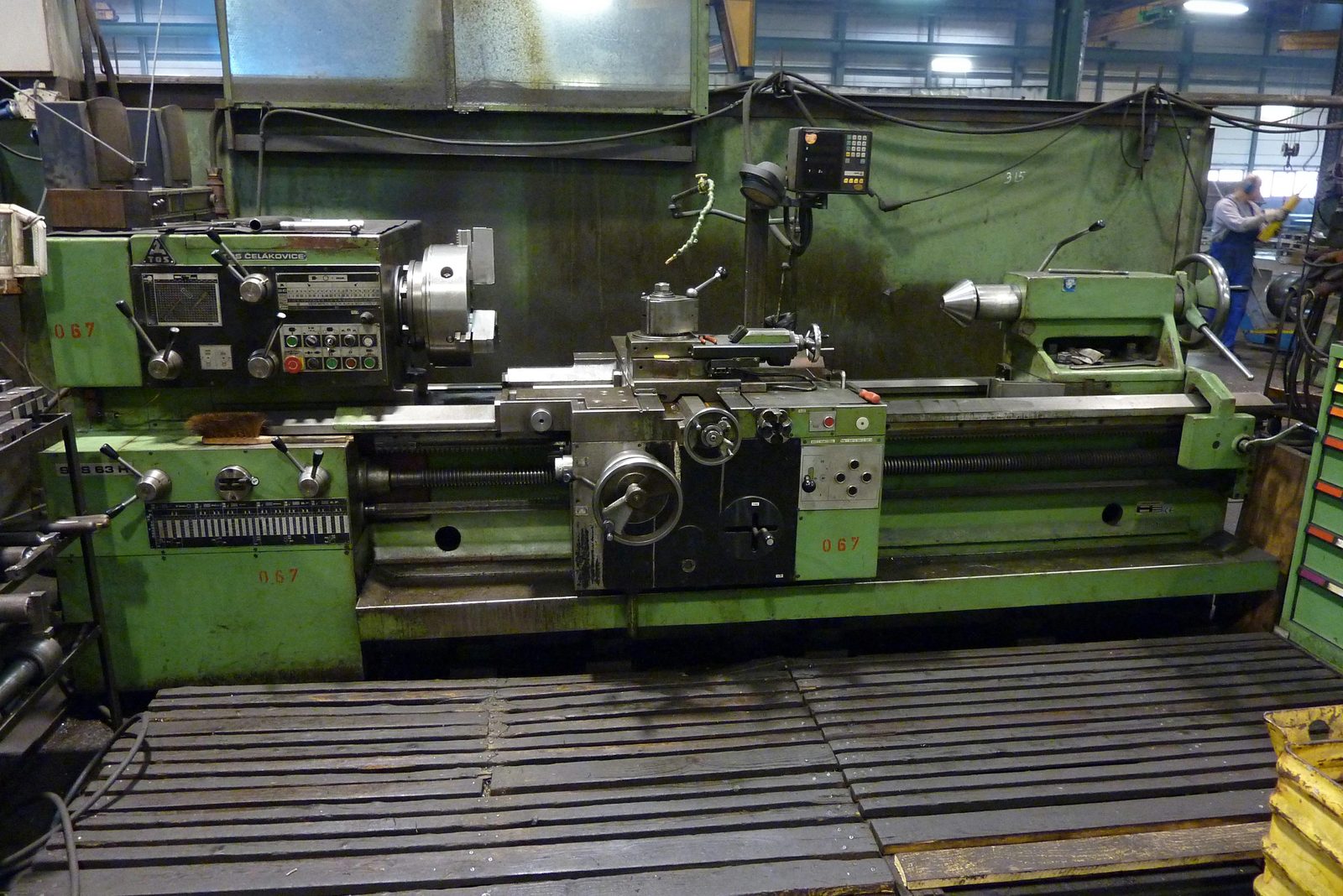

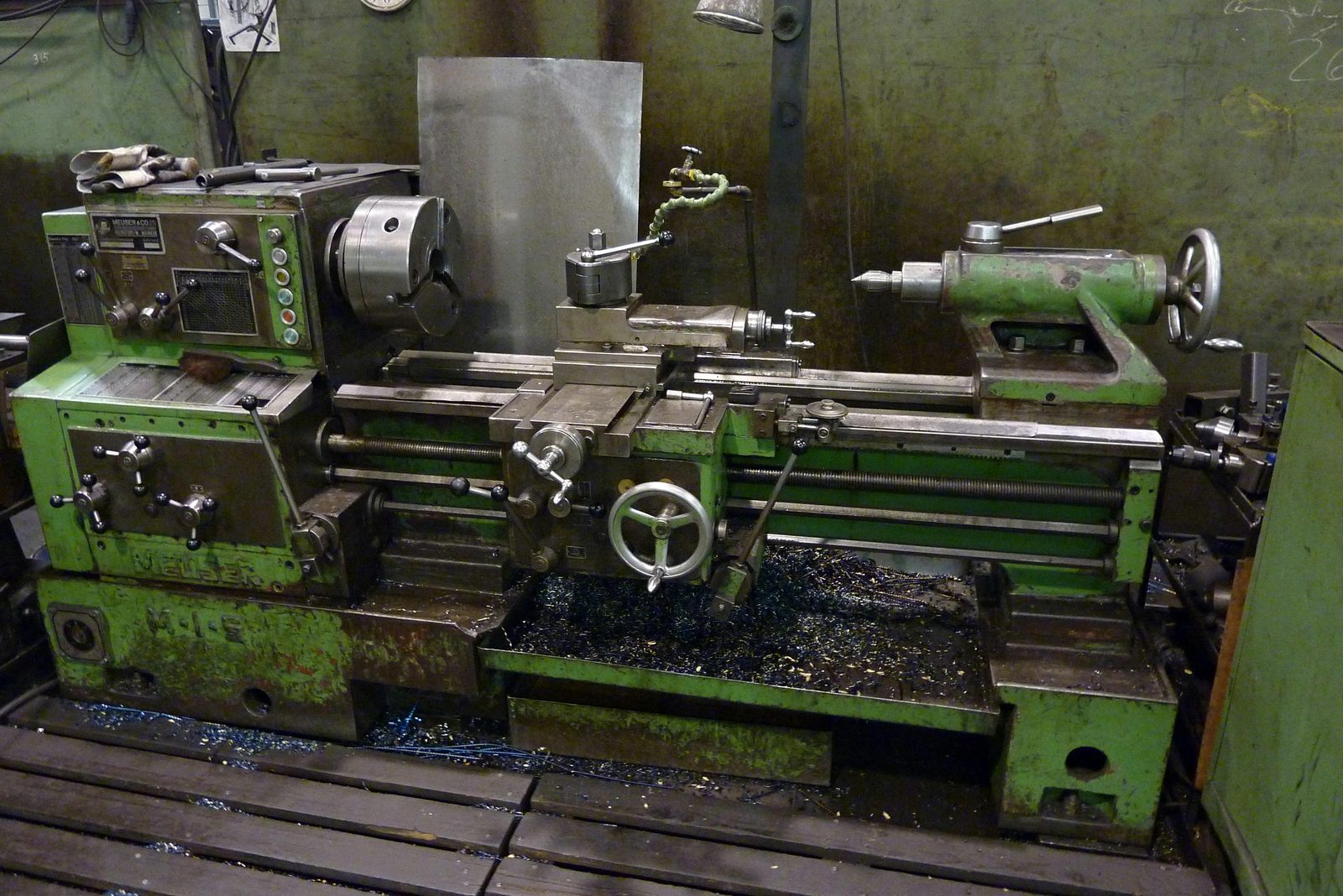

Ja. I tillegg til karuselldreiebenken er to konvensjonelle dreiebenker tilgjengelige: en TOS SUS 63H med Ø 655 mm dreiediameter og 2 000 mm dreielengde samt en Meuser med Ø 350 mm dreiediameter og 1 000 mm dreielengde.
Kan sveisekonstruksjoner dreies over på karuselldreiebenken?
Ja. Store ringer i sveiset konstruksjon blankdreies på ringflaten på karuselldreiebenken; dreiing, fresing og sveising skjer i samme bedrift.
Leveres det måleprotokoll med karuselldreide deler?
Ja, prosjektbasert. Målkontrollen skjer etter tegning og toleransekrav med kalibrerte måleinstrumenter, og måleprotokollen legges ved leveransen; materialsertifikater for materialene som brukes, er tilgjengelige på forespørsel.
Kontakt
Forespør karuselldreiing
Send oss tegning, materiale, vekt og antall. Vi tar på oss den rene dreieoppgaven – eller produserer komponenten komplett, fra sveisekonstruksjonen til den dreide flaten.
