25 t'a kadar ağır parçalarda karusel tornalama – Lorch'ta fason imalat
25 t'a kadar büyük dönel simetrik ağır parçalar için karusel tornalama – çelik, Hardox ve paslanmaz çelikten hassas tornalanır, Lorch'ta minimum miktar zorunluluğu olmadan fason imalat.
Tornalama çapı Ø 4.800 mm
Bölgedeki en büyük karusel torna tablalarından biri – büyük formatlı dönel simetrik parçalar için.
Yapı yüksekliği 2.400 mm'ye kadar
Standart tornalarda işlenemeyen, özellikle yüksek parçalar da işlenebilir. Yukarıdan delme sırasında kullanılabilir yükseklik 2.000 mm delme yüksekliğine kadar çıkar.
25 t'a kadar tabla yükü
2×25 t'luk vinç sistemi ve hol altyapısı, büyük iş parçalarının güvenli elleçlenmesini sağlar.
Çelik · Hardox · Paslanmaz çelik
Konstrüksiyon çeliği, S1100'a kadar ince taneli yapı çeliği, Hardox 400/500 ve paslanmaz çelik 1.4301/1.4571.
Minimum miktar olmadan fason imalat
Tekil parçalar, prototipler ve seri parçalar eşit biçimde çizime göre üretilir.
DIN EN ISO 9001:2015
Muayeneye tabi parçalar için belgelenmiş malzeme yönetimi ve ölçü protokolleri.
Karusel tornalama – 25 t'a kadar büyük parçalar için yöntem

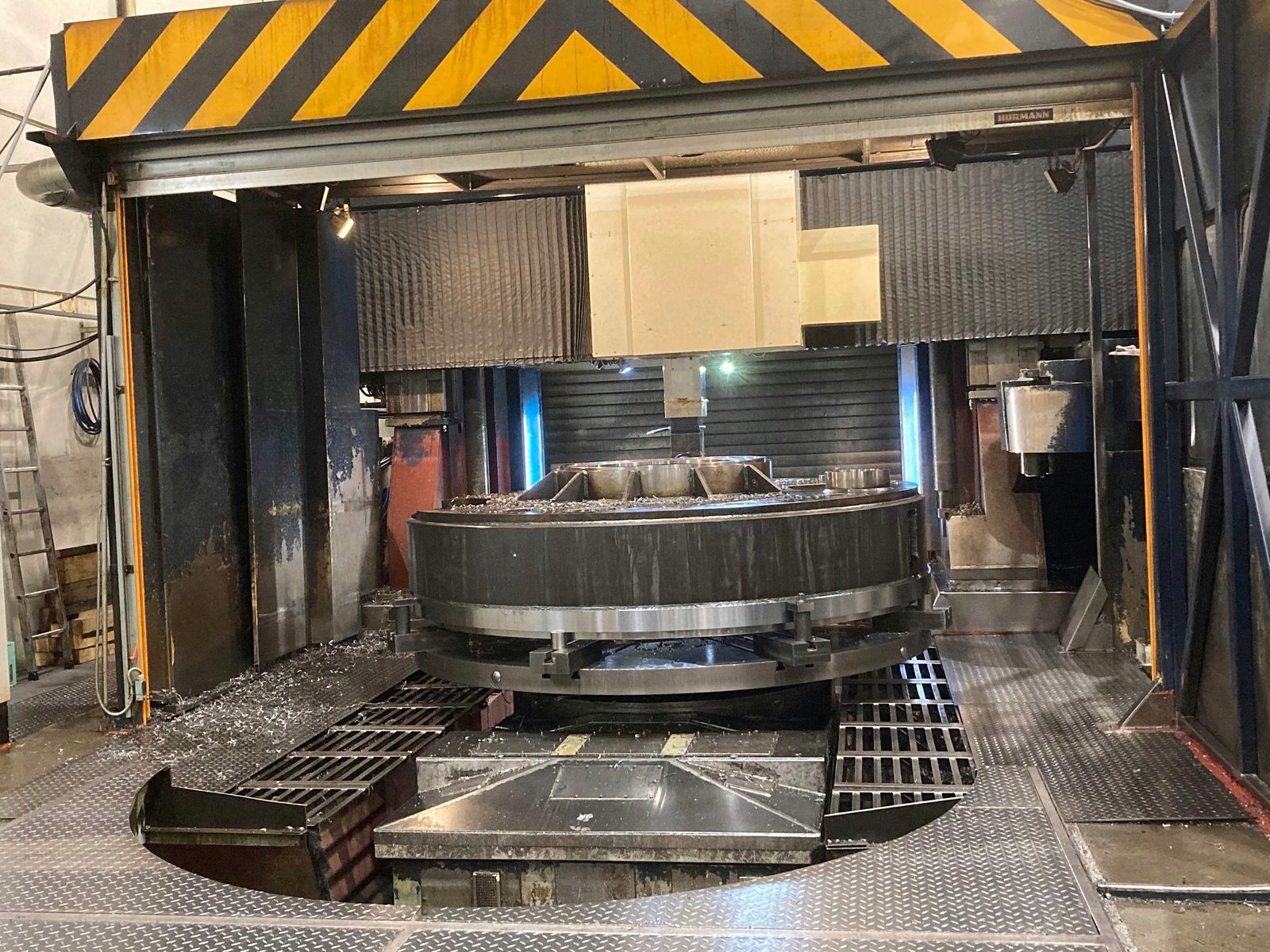

Karusel tornalamada iş parçası yatay bir döner tabla üzerinde döner, takım ise dikey ve yatay yönde hareket eder. Konvansiyonel tornalar için fazla büyük ve fazla ağır olan parçalar için idealdir. Ø 4.800 mm ve 2.400 mm yapı yüksekliğine sahip döner tabla, en geniş bağlama yüzeyini sunar. Delme sırasında delme kafası yukarıdan dalar ve kullanılabilir yüksekliği 2.000 mm delme yüksekliğiyle sınırlar. Pratik olarak ulaşılabilen parça yüksekliği, iş parçasının bağlanmasına ve desteklenmesine bağlıdır – projeye özel olarak memnuniyetle danışmanlık veririz.
Flanşlar, halkalar, burçlar ve disk parçaları çizime göre üretilir. CNC kumanda, ağır ve büyük formatlı iş parçalarında dahi tekrarlanabilir toleransları güvence altına alır. Tesisteki 2×25 t'lik vinç sistemi, güvenli hazırlık ve konumlandırmayı mümkün kılar.
Tekil parçalar, küçük seriler ve tekrar eden seri parçalar Lorch'taki fason imalatta üretilir – minimum miktar zorunluluğu olmadan, teslim tarihine güvenilir biçimde uyularak.
Ölçü kontrolü, çizime ve tolerans şartnamesine göre kalibre edilmiş ölçüm araçlarıyla yapılır. Ölçü protokolleri projeye özel olarak hazırlanır ve teslimat kapsamına eklenir. Kullanılan malzemelerin malzeme sertifikaları talep üzerine sunulur. Kalite güvence, tam izlenebilirlikle DIN EN ISO 9001:2015'e göre gerçekleştirilir.
Karusel torna parçaları Bock'ta sıklıkla karmaşık kaynaklı konstrüksiyonlar ve özel makine yapımı parçaları için bir ön imalat aşaması olarak kullanılır. Tornalama, frezeleme ve kaynağın aynı işletmede doğrudan birlikte çalışması sayesinde parçalar dış lojistik olmadan bir sonraki aşamaya aktarılabilir – bu, geçiş sürelerini önemli ölçüde kısaltır.
Vinç ve kaldırma düzeni konstrüksiyonları, araç tesisleri ve tesis yapımı için ağır torna parçaları Bock'ta düzenli olarak üretilir. Tesisteki 2×25 t'lik vinç sistemi, 50 t'a kadar ağır parçaların elleçlenmesini ve hazırlığını güvenilir ve emniyetli biçimde güvence altına alır – zor ölçülerde dahi.
Karusel tornalama
Döner tablada büyük parçalar

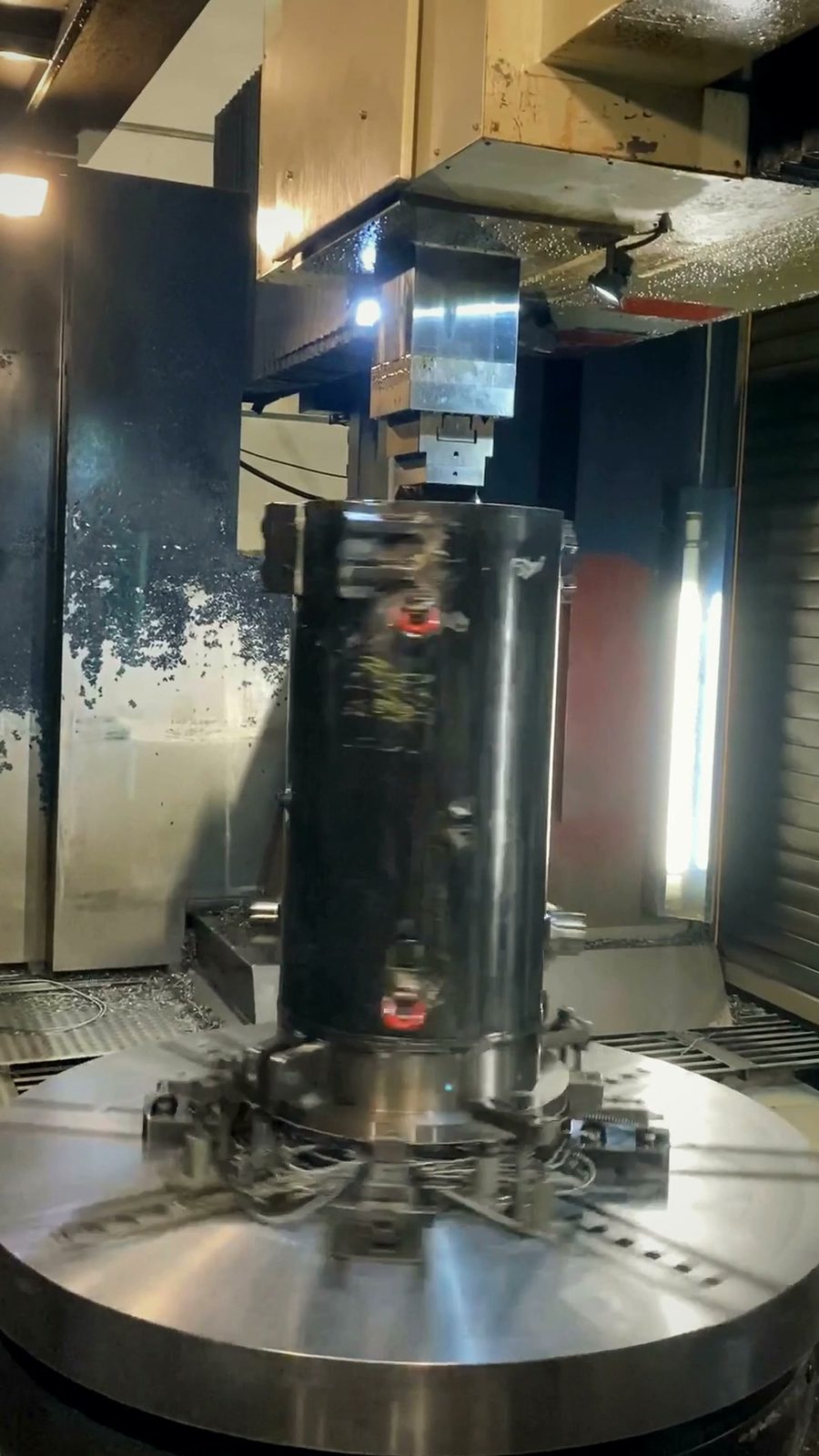

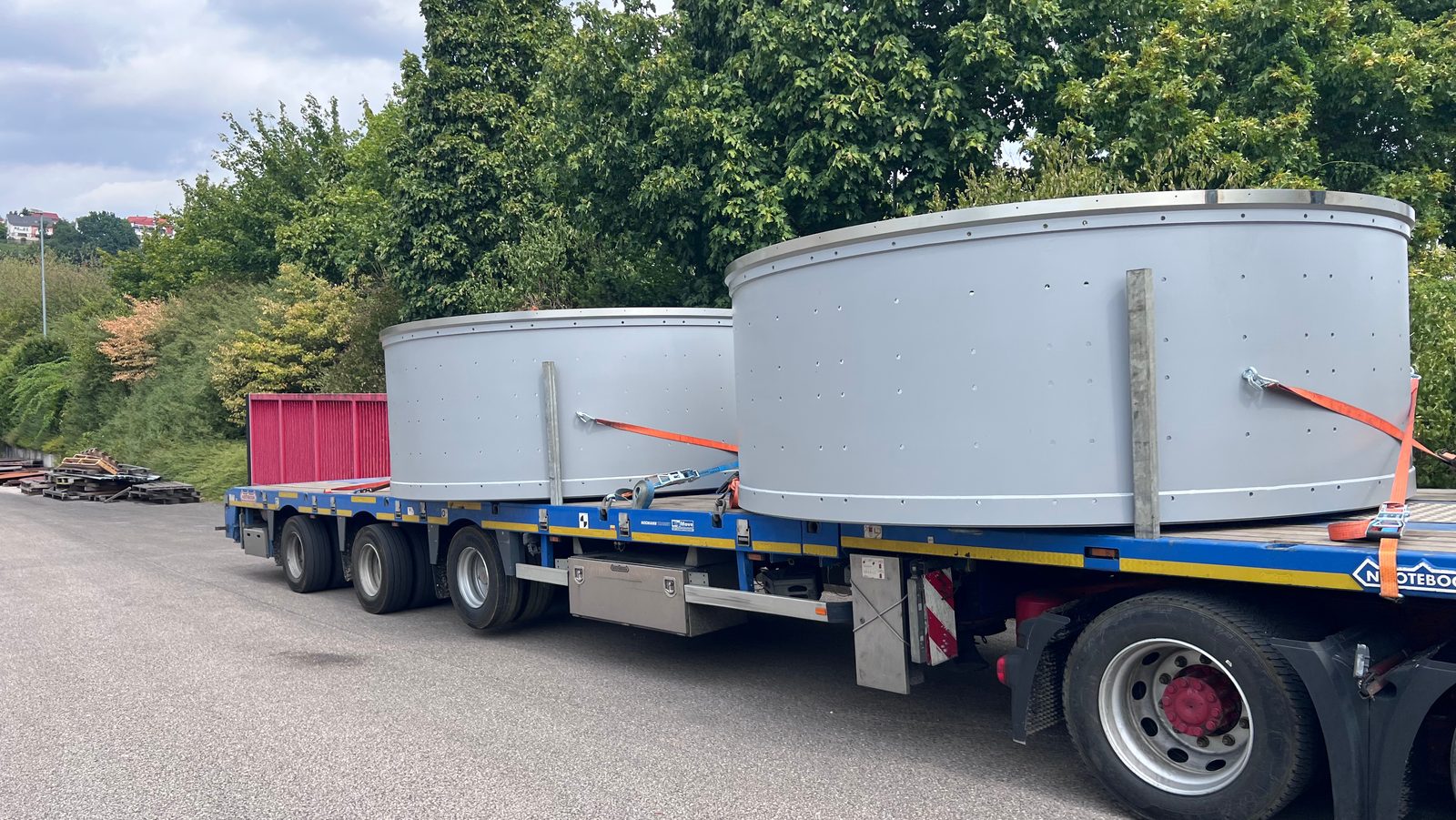

Yüksek silindirler, büyük tamburlar
Tornalama yüksekliği 2.400 mm'ye kadar, tornalama çapı Ø 4.800 mm – yüksek silindir gövdelerinin yanı sıra büyük hacimli tamburlar ve muhafazalar.
Kaynaklı konstrüksiyonlar tornalanır
Kaynaklı halkalar, tamburlar ve muhafazalar fonksiyon yüzeylerinde aynı işletmede parlak tornalanır – kaynak ile tornalama arasında harici lojistik olmadan.
Parçayla birlikte ölçü protokolü
Kalibre edilmiş ölçüm araçlarıyla çizime göre ölçü kontrolü; ölçü protokolü proje bazlı olarak teslimat kapsamına eklenir.
Makine verileri
| Parametre | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Tornalama çapı | Ø 4.800 mm | Ø 655 mm | Ø 350 mm |
| Tornalama yüksekliği | 2.400 mm | — | — |
| Delme yüksekliği | 2.000 mm | — | — |
| Tornalama uzunluğu | — | 2.000 mm | 1.000 mm |
| Tabla yükü | 25 t | — | — |
Karusel tornalama için malzemeler
Bock ağırlıklı olarak, kesintisiz izlenebilirliğe sahip Avrupa kalitesinde çelikler kullanır:
- Yapı çeliği S235, S355 – Standart konstrüksiyon çeliği
- İnce taneli yapı çeliği S1100'e kadar – yüksek mukavemetli, kaynağa uygun
- Hardox 400 / 500 – zorlanan bileşenler için aşınmaya dayanıklı çelik
- Paslanmaz çelik 1.4301, 1.4571 – korozyona dayanıklı
- Çizime ve müşteri şartnamesine göre özel çelikler
Malzeme sertifikaları ve malzeme belgeleri projeye özel olarak sağlanır.
Karusel tornalamada tipik uygulamalar
Karusel tornalama, çizime veya spesifikasyona göre üretilen büyük dönel parçalar için kullanılır:

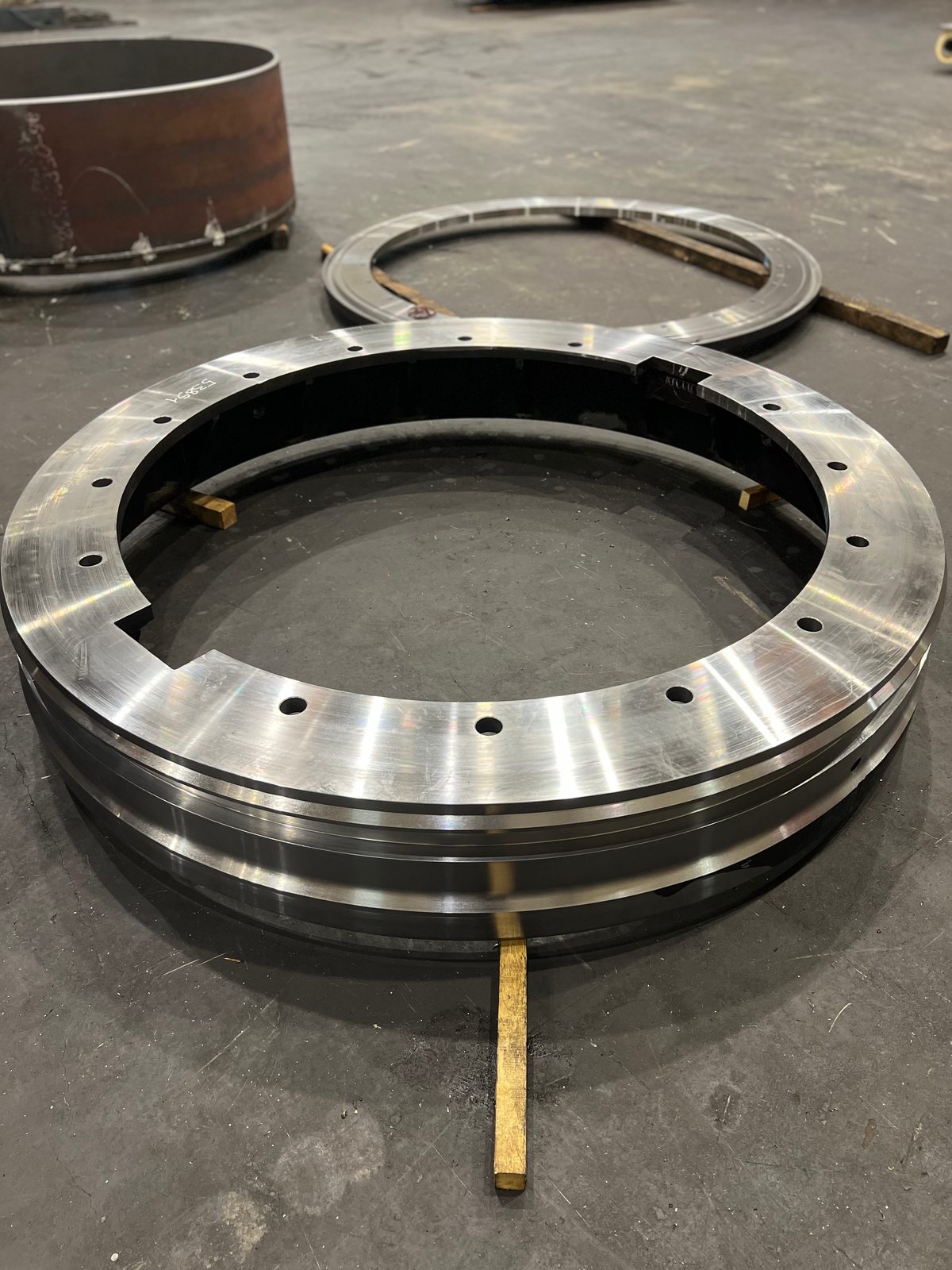

- Boru hatları, basınçlı kaplar ve tesis yapımı için flanşlar
- Özel makine yapımı için burçlar, içi boş silindirler ve halkalar

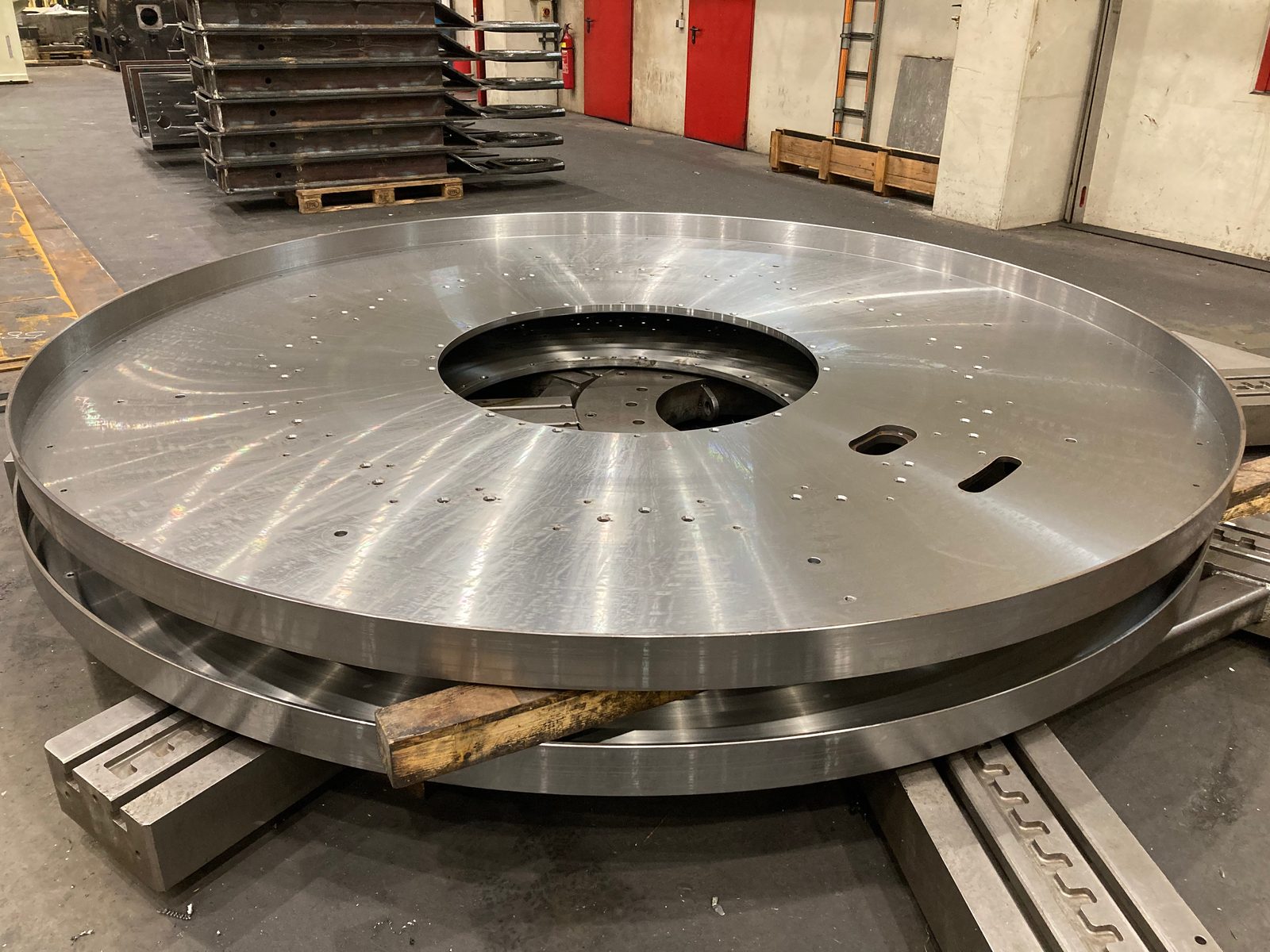

- Ağır yük uygulamaları için büyük halkalar ve disk parçaları
- Makine temelleri için yataklar ve taban plakaları
- Araç ve vinç taşıyıcı tesisleri için torna parçaları
Torna parçaları sıklıkla kaynaklı montaj grupları ve kaynaklı konstrüksiyonlar için bir ön imalat aşaması olarak kullanılır. Dış lojistik olmadan doğrudan aktarım, hazırlık süresinden ve nakliye maliyetlerinden önemli ölçüde tasarruf sağlar. Vinç yapımı, araç yapımı ve tesis yapımından gelen parçalar için farklı boyutlarda tornalar ile 50 t'a kadar ağır kütükler için 2×25 t'lik vinç sistemi hazırdır. Fason imalat; karusel torna parçalarının yanı sıra çizime göre silindirik dış ve iç profilleri de kapsar. DIN EN ISO 9001:2015'e göre imalat ve kalite dokümantasyonu, tüm sipariş türleri için standart olarak sunulur.
Karusel tornalamamızdan izlenimler

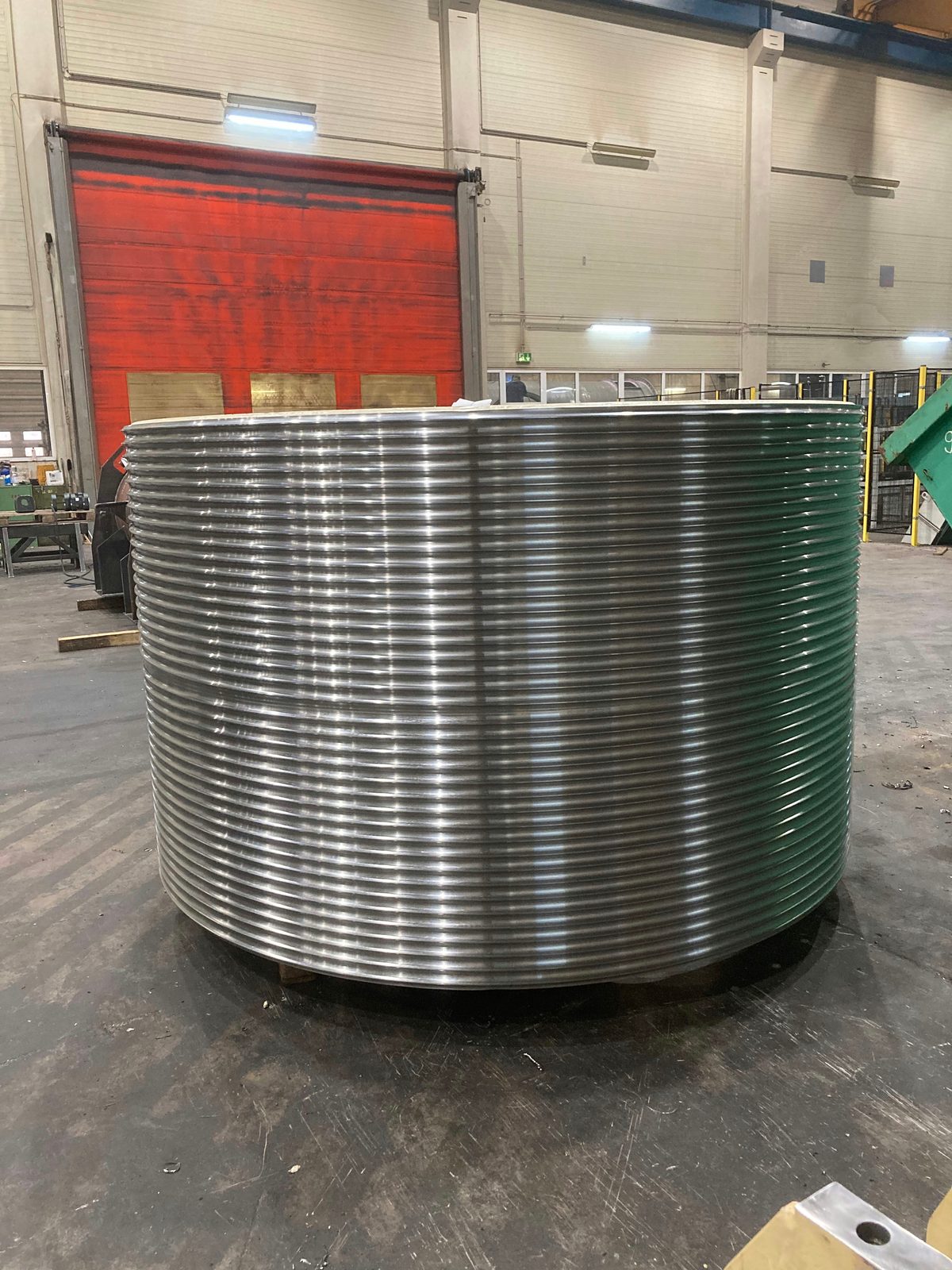

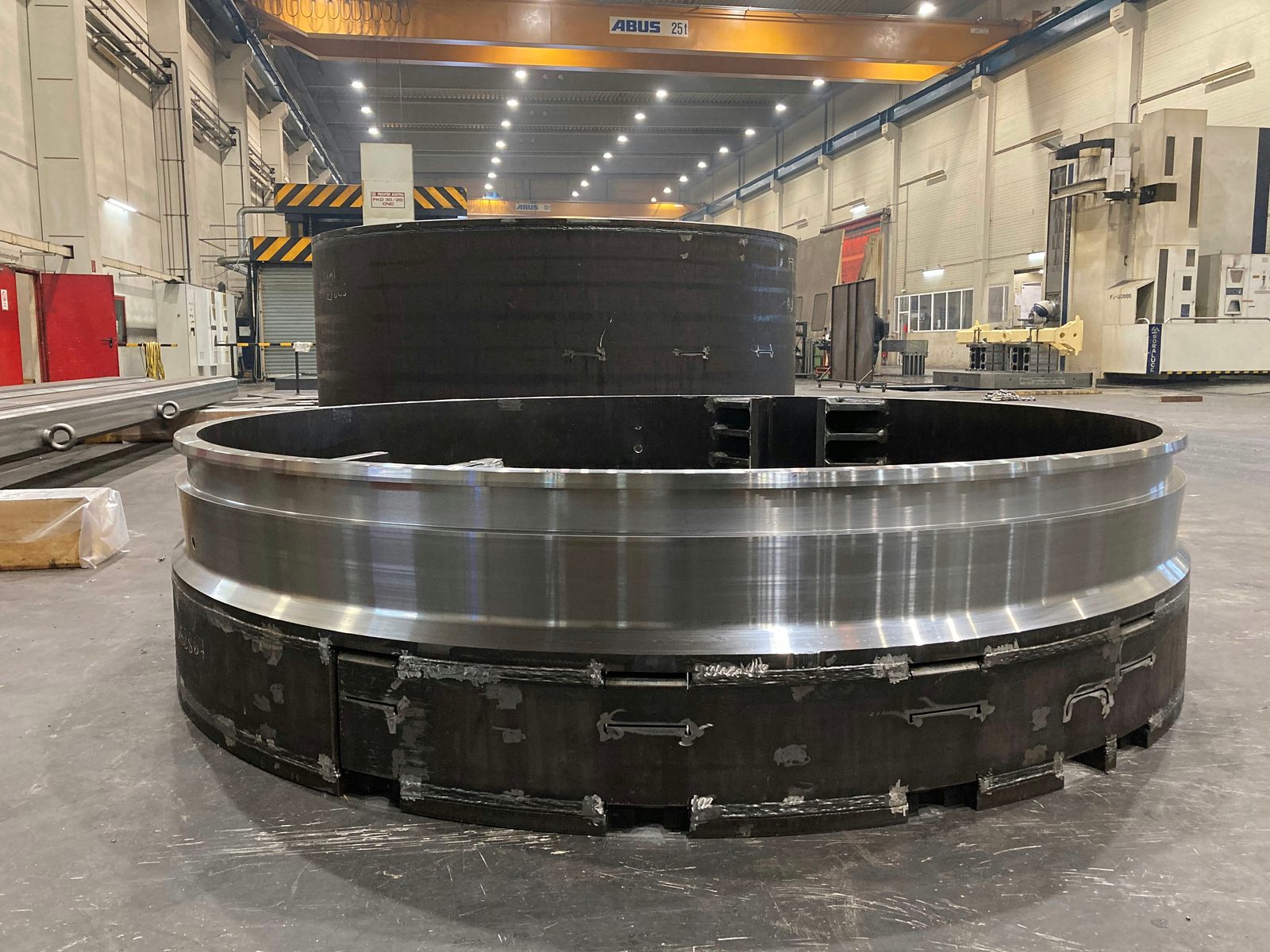

Lorch'taki üretimimizden gerçek kareler – halat kanalları tüm gövde yüzeyi boyunca tornalanmış halat tamburundan, çevresel yüzeyi parlak tornalanmış büyük kaynaklı konstrüksiyon halkasına kadar.
Bock'ta karusel tornalama – Avantajlarınız
Bock Maschinenbau, karusel tornalamayı Lorch'taki eksiksiz bir imalat ve kalite sürecinin parçası olarak yürütür:
- Tornalama çapı Ø 4.800 mm
- Bölgedeki en büyük karusel torna tablalarından biri – büyük formatlı ağır parçalar için.
- Yapı yüksekliği 2.400 mm
- Standart tornalarda işlenemeyen, özellikle yüksek parçaların tornalanmasını mümkün kılar. Yukarıdan delme sırasında kullanılabilir yükseklik 2.000 mm delme yüksekliğine kadar çıkar.
- 25 t'a kadar tabla yükü
- Tesiste 50 t'a kadar vinçle elleçleme, karusel tablasında 25 t'a kadar.
- Minimum miktar olmadan fason imalat
- Tekil parçalar, prototipler ve tekrar eden seri parçalar eşit biçimde üretilir.
- DIN EN ISO 9001:2015
- Belgelenmiş malzeme yönetimi ve ölçü protokolleriyle kalite yönetim sistemi.
- Onlarca yılda oluşan takım arşivi
- Yıllar içinde büyüyen özel ve spesyal takım stoğunun yanı sıra kendi bağlama ve sıkma aparatlarımız – büyük formatlı, dönel simetrik ağır parçalar için de.
Ostalbkreis'te fason tornacı olarak, Stuttgart bölgesindeki makine ve tesis üreticileri için halkalar, gövdeler ve boru parçaları üretiyoruz – ve tüm DACH bölgesine sevkiyat yapıyoruz.
Karusel tornalama hakkında sık sorulan sorular
Karusel tornalama nedir?
Karusel tornalamada iş parçası yatay bir döner tabla üzerinde döner, takım ise dikey ve yatay yönde hareket eder – konvansiyonel tornalar için fazla büyük ve fazla ağır olan dönel simetrik parçalar için. Bock bunun için Lorch'taki fason imalatta Feichter FKD30/20 CNC karusel torna tezgâhını kullanır, tekil parçadan seriye kadar.
Hangi çapa, hangi yüksekliğe ve hangi ağırlığa kadar karusel tornalama yapılır?
Karusel torna tezgâhı Ø 4.800 mm tornalama çapına ve 2.400 mm tornalama yüksekliğine kadar tornalar; iş parçası ağırlığı tabla yükü ile 25 t olarak sınırlıdır. Delmede delme kafası yukarıdan iner ve kullanılabilir yüksekliği 2.000 mm delme yüksekliğiyle sınırlar; pratikte ulaşılabilen parça yüksekliği iş parçasının bağlanmasına ve desteklenmesine bağlıdır.
Daha küçük torna parçaları da konvansiyonel tornalarda üretilir mi?

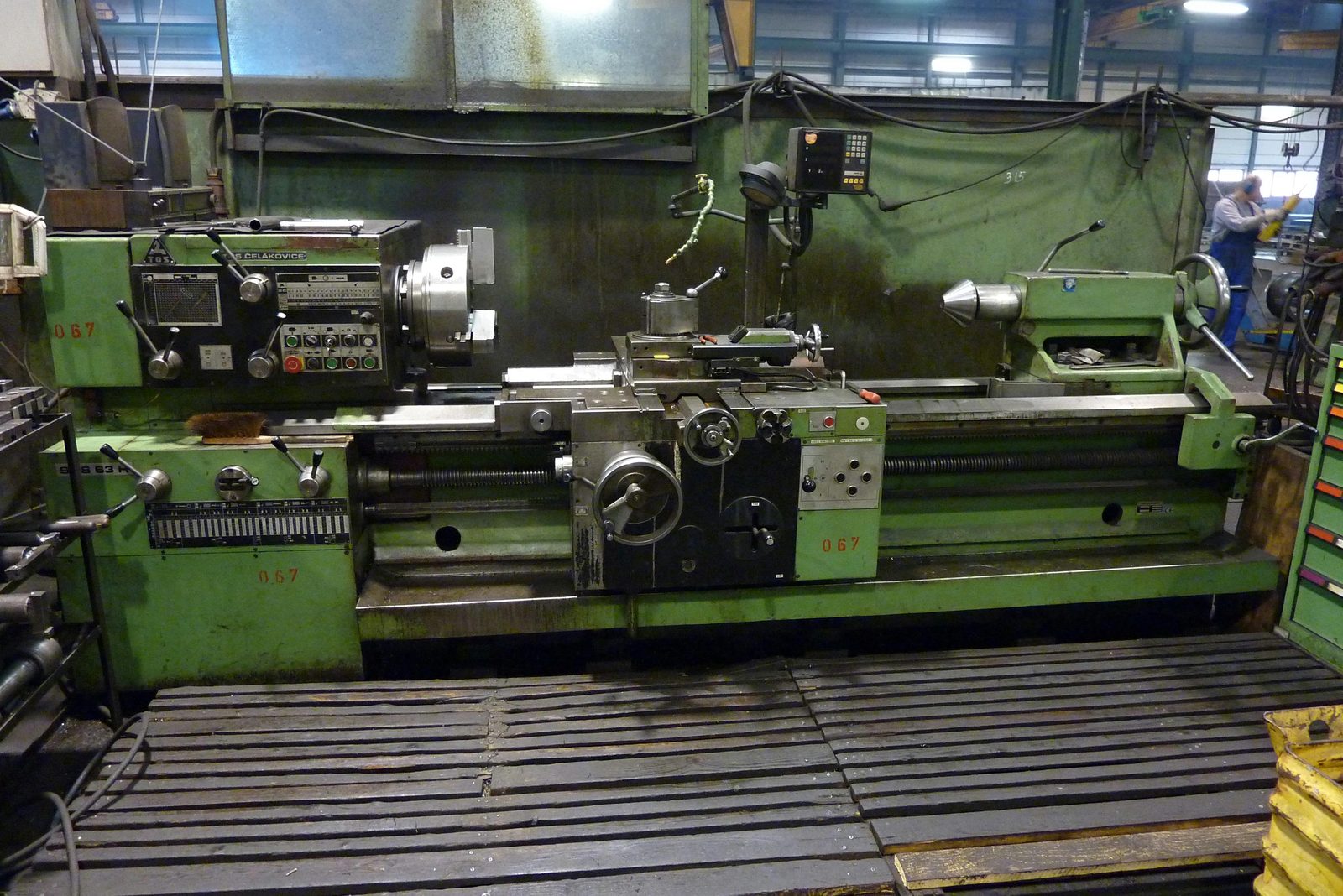

Evet. Karusel torna tezgâhının yanı sıra iki konvansiyonel torna mevcuttur: Ø 655 mm tornalama çapı ve 2.000 mm tornalama uzunluğuna sahip bir TOS SUS 63H ile Ø 350 mm tornalama çapı ve 1.000 mm tornalama uzunluğuna sahip bir Meuser.
Kaynaklı konstrüksiyonlar karusel torna tezgâhında tornalanabilir mi?
Evet. Kaynaklı konstrüksiyondan büyük halkaların halka yüzeyi karusel torna tezgâhında parlak tornalanır; tornalama, frezeleme ve kaynak aynı işletmede yapılır.
Karusel torna parçalarıyla birlikte ölçü protokolü teslim edilir mi?
Evet, proje bazlı olarak. Ölçü kontrolü teknik resme ve tolerans şartnamesine göre kalibre edilmiş ölçüm araçlarıyla yapılır, ölçü protokolü teslimat kapsamına eklenir; kullanılan malzemelerin malzeme sertifikaları talep üzerine sunulur.
İletişim
Karusel tornalama talebinde bulunun
Bize teknik resim, malzeme, ağırlık ve adet bilgisini gönderin. Yalnızca tornalama işini üstleniriz – ya da parçayı kaynaklı konstrüksiyondan tornalanmış yüzeye kadar komple üretiriz.
