Strunjire verticală (carusel) piese grele până la 25 t – Producție în regim de lohn Lorch
Strunjire verticală (carusel) pentru piese grele mari, simetrice de rotație, până la 25 t – strunjite cu precizie din oțel, Hardox și oțel inoxidabil, în regim de lohn la Lorch, fără cantități minime.
Diametrul de strunjire Ø 4.800 mm
Una dintre cele mai mari mese de strunjire la carusel din regiune – pentru piese mari, simetrice de rotație.
Înălțime de prelucrare 2.400 mm
Inclusiv piese deosebit de înalte, care nu pot fi prelucrate pe strungurile standard. La găurirea de sus, înălțimea utilizabilă ajunge până la 2.000 mm înălțime de găurire.
Sarcina pe masă până la 25 t
Sistem de macarale 2×25 t și infrastructură de hală pentru manipularea în siguranță a pieselor mari.
Oțel · Hardox · oțel inoxidabil
Oțel de construcții, oțel cu granulație fină până la S1100, Hardox 400/500 și oțel inoxidabil 1.4301/1.4571.
Producție în regim de lohn fără cantități minime
Piesele individuale, prototipurile și piesele de serie se fabrică în egală măsură conform desenului.
DIN EN ISO 9001:2015
Trasabilitate documentată a materialelor și rapoarte dimensionale pentru piesele supuse recepției.

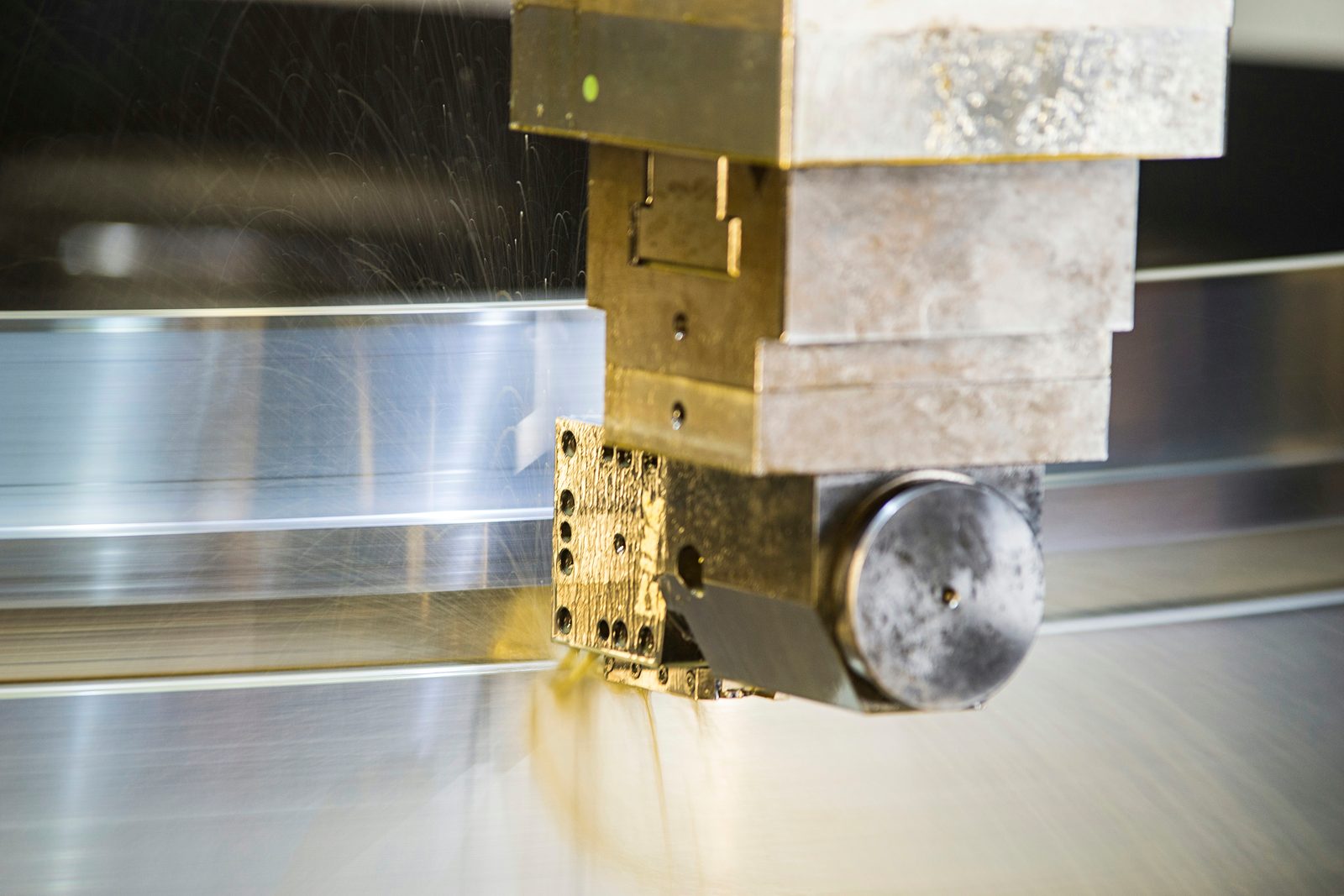

Strunjire verticală (carusel) – procedeu pentru piese mari până la 25 t
La strunjirea verticală (carusel), piesa se rotește pe o masă rotativă orizontală, în timp ce scula se deplasează vertical și orizontal. Ideal pentru piese care sunt prea mari și prea grele pentru strungurile convenționale. Masa rotativă cu Ø 4.800 mm și 2.400 mm înălțime de prelucrare oferă o suprafață maximă de prindere. La găurire, capul de găurire coboară de sus și limitează înălțimea utilizabilă la 2.000 mm înălțime de găurire. Înălțimea piesei realizabilă practic depinde de prinderea și sprijinirea piesei – vă consiliem cu plăcere în funcție de proiect.
Flanșele, inelele, bucșele și piesele tip disc se fabrică conform desenului. Comanda CNC asigură toleranțe reproductibile chiar și la piese grele și de format mare. Sistemul de macarale 2×25 t din uzină permite pregătirea și poziționarea în siguranță.
Piesele individuale, seriile mici și piesele de serie recurente se fabrică în producția în regim de lohn în Lorch – fără cantități minime, în mod fiabil conform termenului de livrare.
Controlul dimensional se efectuează conform desenului și specificației de toleranță cu instrumente de măsurare calibrate. Rapoartele dimensionale se întocmesc în funcție de proiect și se anexează la livrare. Certificatele de material ale materialelor utilizate sunt disponibile la cerere. Asigurarea calității se realizează conform DIN EN ISO 9001:2015 cu trasabilitate completă.
Piesele strunjite la carusel sunt folosite la Bock frecvent ca etapă de prefabricare pentru construcții sudate complexe și componente de mașini speciale. Datorită interacțiunii directe dintre strunjire, frezare și sudare în aceeași unitate, piesele pot fi transmise mai departe fără logistică externă – ceea ce scurtează considerabil timpii de execuție.
Piesele strunjite grele pentru construcții de macarale și dispozitive de ridicat, instalații pentru vehicule și construcția de instalații se fabrică în mod regulat la Bock. Sistemul de macarale 2×25 t din uzină asigură manipularea și pregătirea pieselor grele până la 50 t în mod fiabil și sigur – chiar și la dimensiuni greu de manevrat.
Strunjire carusel

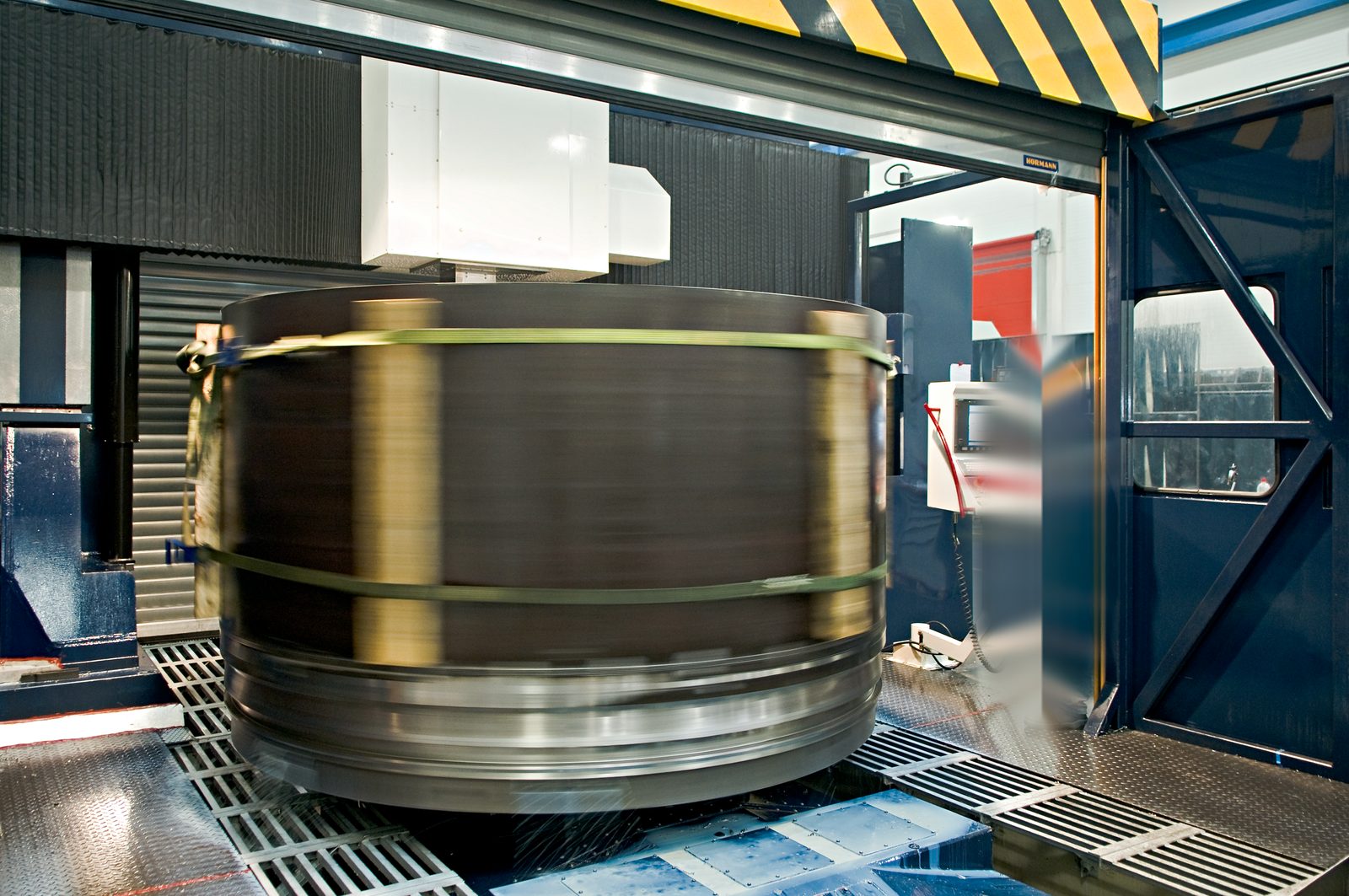

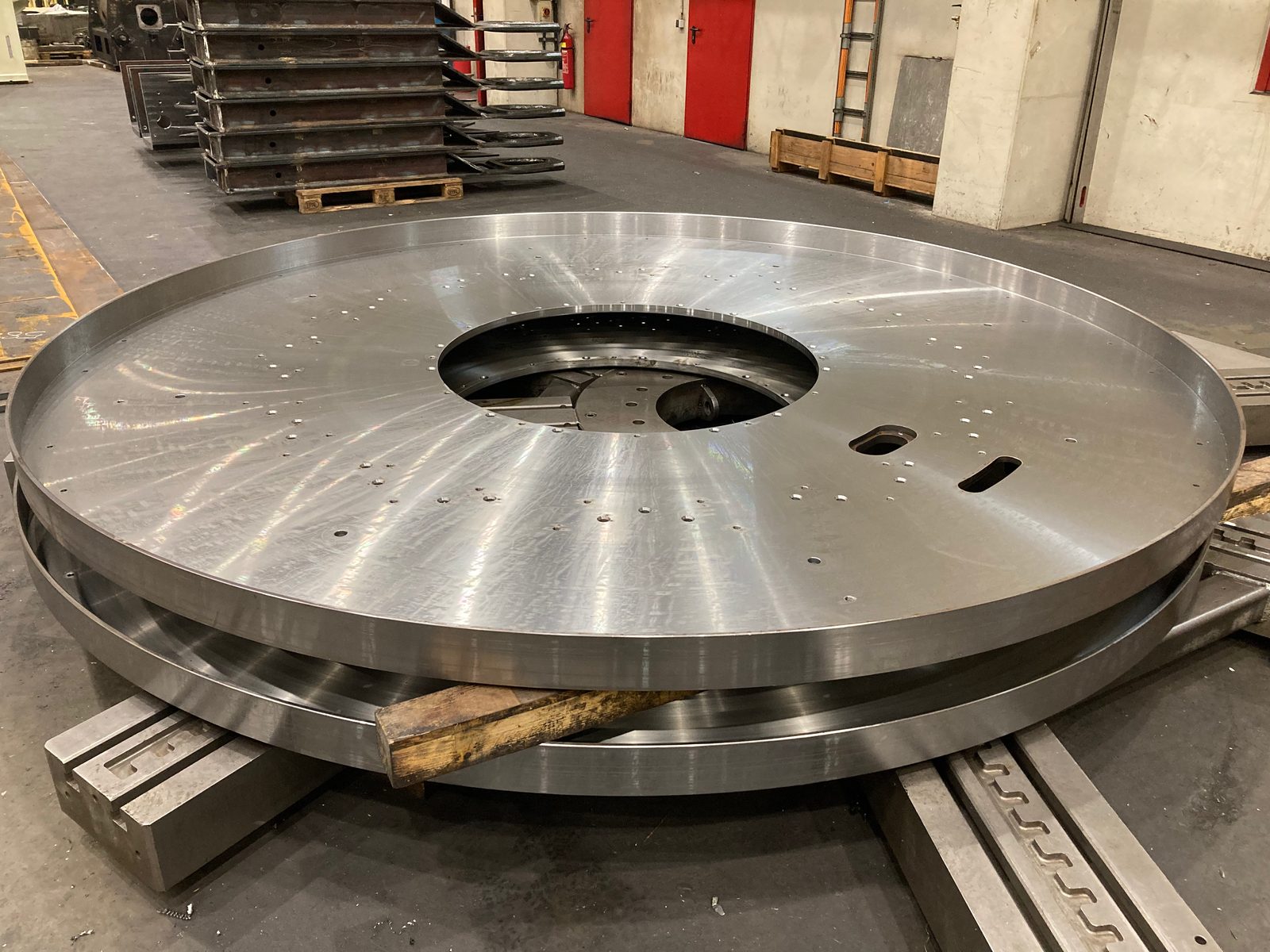

Piese mari pe masa strungului carusel

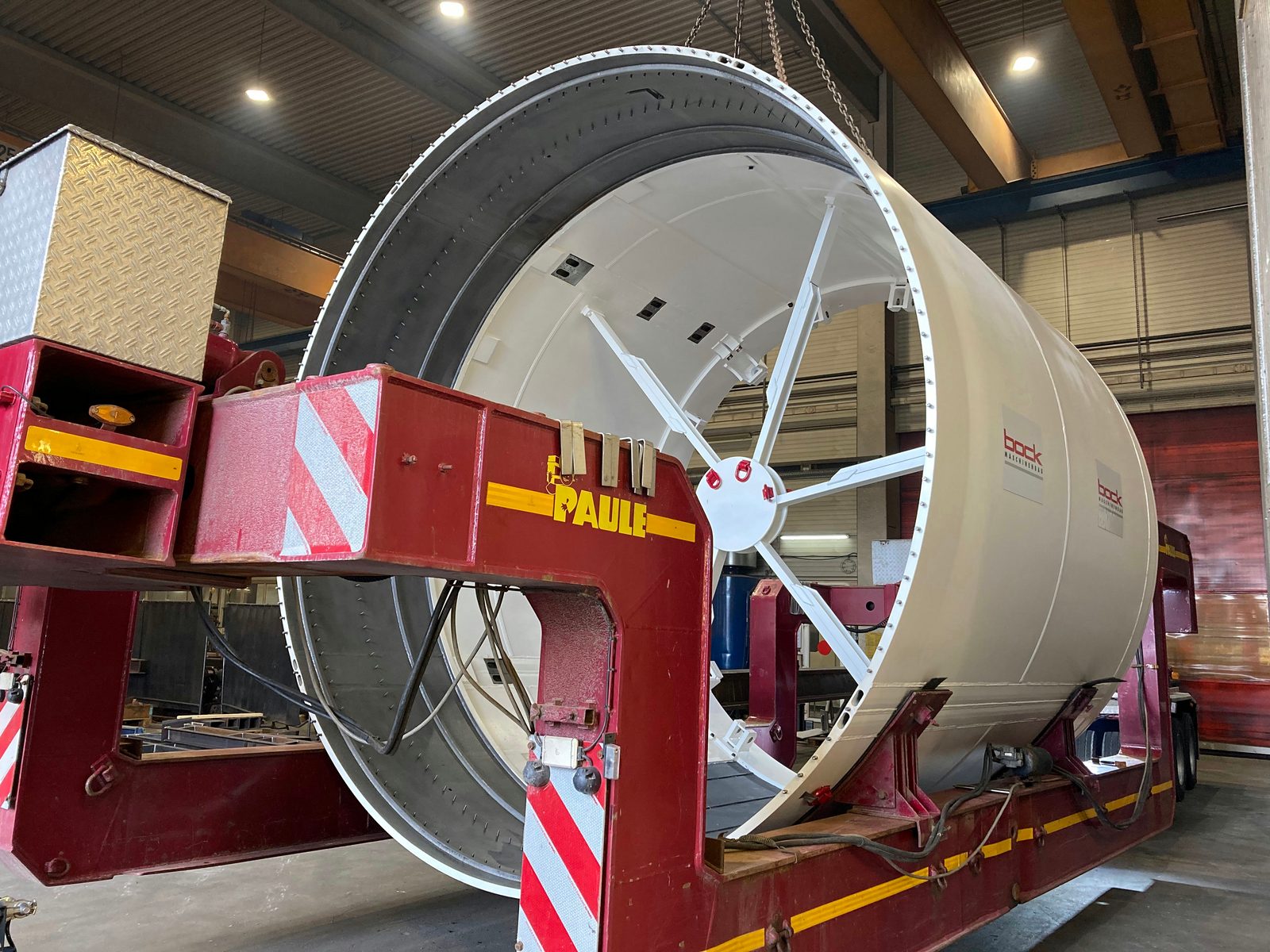

Cilindri înalți, tamburi mari
Până la 2.400 mm înălțime de strunjire și Ø 4.800 mm diametru de strunjire – corpuri cilindrice înalte, precum și tamburi și carcase de volum mare.

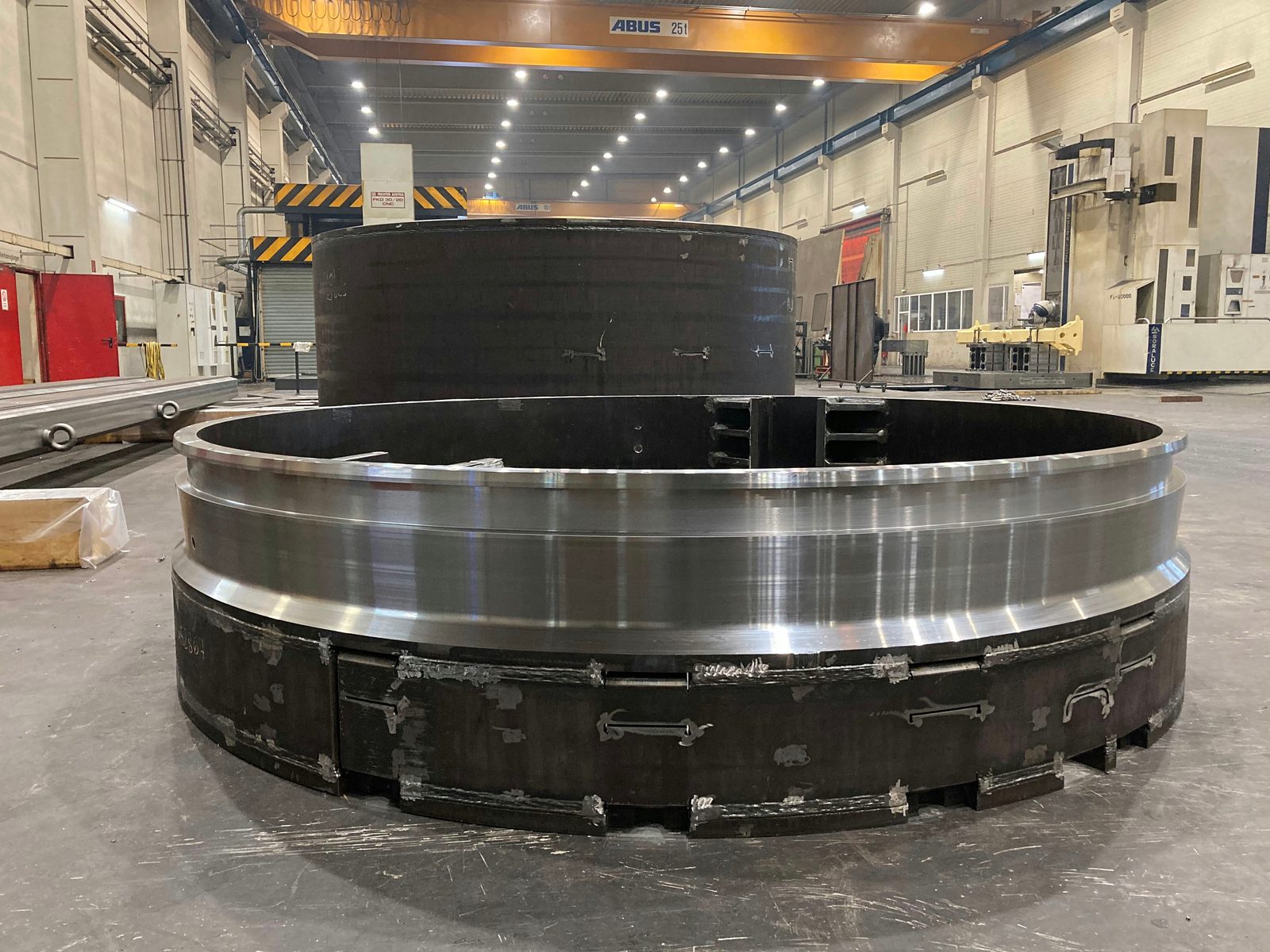

Construcții sudate strunjite
Inelele, tamburii și carcasele sudate sunt strunjite la luciu pe suprafețele funcționale în aceeași unitate – fără logistică externă între sudare și strunjire.
Raport dimensional la piesă
Control dimensional conform desenului cu instrumente de măsurare calibrate; raportul dimensional se anexează la livrare în funcție de proiect.
Date mașină
| Parametru | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Diametru de strunjire | Ø 4.800 mm | Ø 655 mm | Ø 350 mm |
| Înălțime de strunjire | 2.400 mm | — | — |
| Înălțime de găurire | 2.000 mm | — | — |
| Lungime de strunjire | — | 2.000 mm | 1.000 mm |
| Sarcina mesei | 25 t | — | — |
Materiale pentru strunjirea verticală (carusel)
Bock utilizează predominant oțeluri europene de calitate cu trasabilitate completă:
- Oțel de construcții S235, S355 – Oțel de construcții standard
- Oțel cu granulație fină până la S1100 – înaltă rezistență, sudabil
- Hardox 400 / 500 – oțel rezistent la uzură pentru componente solicitate
- Oțel inoxidabil 1.4301, 1.4571 – rezistent la coroziune
- Oțeluri speciale conform desenului și specificației clientului
Certificatele de material și atestatele de material se pun la dispoziție în funcție de proiect.
Aplicații tipice la strunjirea verticală (carusel)
Strunjirea verticală (carusel) se folosește pentru piese de rotație mari, fabricate conform desenului sau specificației:
- Flanșe pentru conducte, recipiente sub presiune și construcția de instalații
- Bucșe, cilindri tubulari și inele pentru construcția de mașini speciale
- Inele mari și piese tip disc pentru aplicații de mare sarcină
- Suporturi și plăci de bază pentru fundații de mașini
- Piese strunjite pentru instalații portante de vehicule și macarale
Piesele strunjite sunt folosite frecvent ca etapă de prefabricare pentru ansambluri sudate și construcții sudate. Transmiterea directă fără logistică externă economisește considerabil timpul de pregătire și costurile de transport. Pentru piese din construcția de macarale, construcția de vehicule și construcția de instalații sunt disponibile strunguri de diferite dimensiuni, precum și sistemul de macarale 2×25 t pentru semifabricate grele până la 50 t. Producția în regim de lohn cuprinde atât piese strunjite la carusel, cât și profile cilindrice exterioare și interioare conform desenului. Documentația de fabricație și de calitate conform DIN EN ISO 9001:2015 este disponibilă în mod standard pentru toate tipurile de comenzi.
Impresii din strunjirea noastră carusel

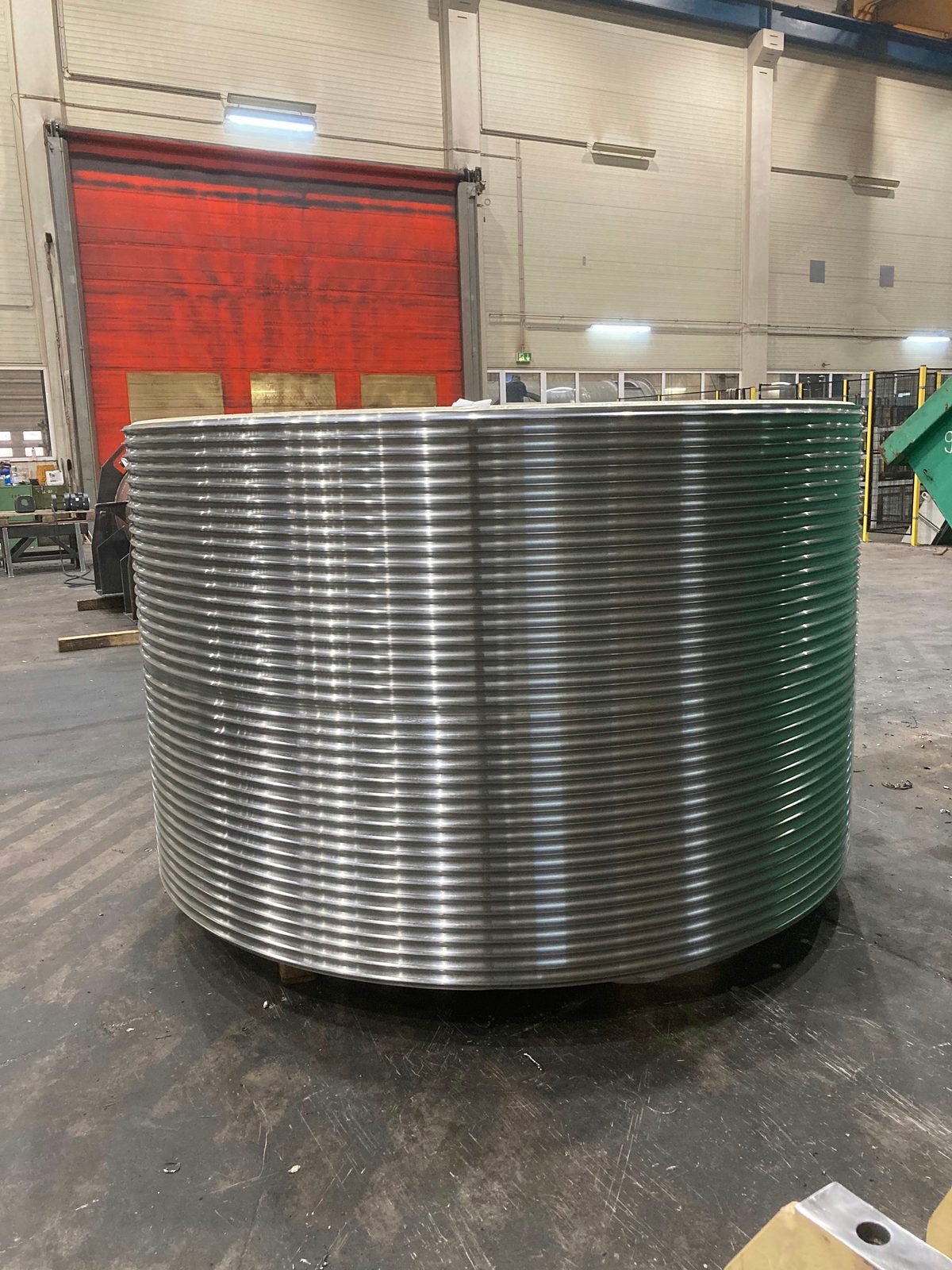

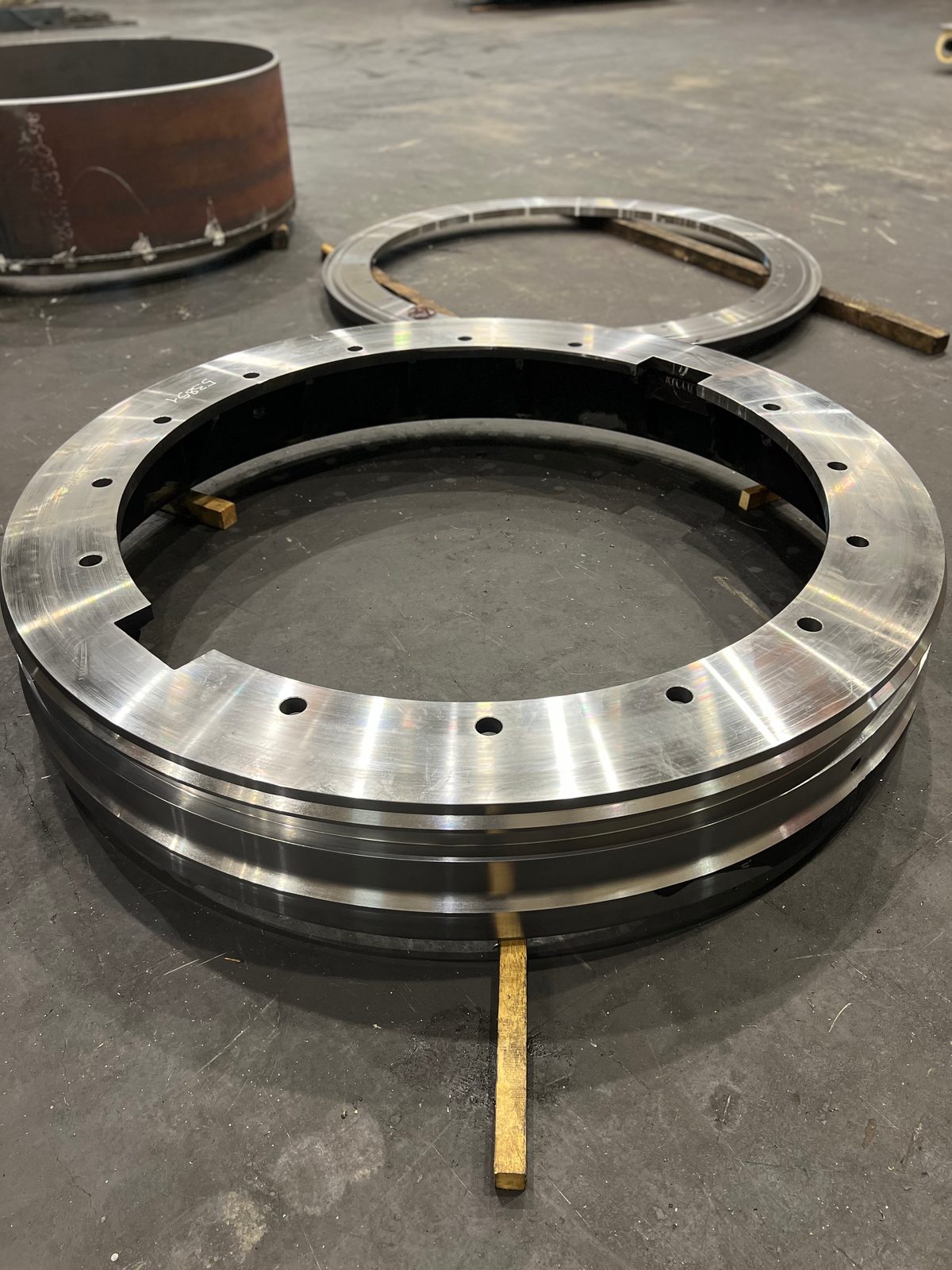

Imagini reale din producția noastră din Lorch – de la tamburul de cablu, ale cărui caneluri pentru cablu sunt strunjite pe toată suprafața mantalei, până la inelul mare din construcție sudată cu suprafața inelară strunjită la luciu.
Strunjirea verticală (carusel) la Bock – avantajele dumneavoastră
Bock Maschinenbau operează strunjirea verticală (carusel) ca parte a unui proces complet de fabricație și calitate în Lorch:
- Diametrul de strunjire Ø 4.800 mm
- Una dintre cele mai mari mese de strunjire la carusel din regiune – pentru piese grele de format mare.
- Înălțime de prelucrare 2.400 mm
- Permite strunjirea pieselor deosebit de înalte, care nu pot fi prelucrate pe strungurile standard. La găurirea de sus, înălțimea utilizabilă ajunge până la 2.000 mm înălțime de găurire.
- Sarcina pe masă până la 25 t
- Manipulare cu macaraua în uzină până la 50 t, pe masa strungului carusel până la 25 t.
- Producție în regim de lohn fără cantități minime
- Piesele individuale, prototipurile și piesele de serie recurente se fabrică în egală măsură.
- DIN EN ISO 9001:2015
- Sistem de management al calității cu trasabilitate documentată a materialelor și rapoarte dimensionale.
- Fond de scule constituit de-a lungul deceniilor
- Stoc de scule speciale dezvoltat de-a lungul anilor, precum și dispozitive proprii de prindere și fixare – inclusiv pentru piese grele de format mare, cu simetrie de rotație.
Ca furnizor de servicii de strunjire în Ostalbkreis, preluăm inele, carcase și viroloa pentru constructorii de mașini și instalații din zona Stuttgart – și livrăm în toată regiunea DACH.
Întrebări frecvente despre strunjirea verticală (carusel)
Ce este strunjirea verticală (carusel)?
La strunjirea verticală, piesa se rotește pe o masă rotativă orizontală, în timp ce scula se deplasează vertical și orizontal – pentru piese cu simetrie de rotație care sunt prea mari și prea grele pentru strungurile convenționale. Pentru aceasta, Bock utilizează în producția în regim de subcontractare din Lorch strungul carusel CNC Feichter FKD30/20, de la piesa individuală până la serie.
Până la ce diametru, ce înălțime și ce greutate se execută strunjirea verticală?
Strungul carusel strunjește până la un diametru de strunjire de Ø 4.800 mm și o înălțime de strunjire de 2.400 mm; greutatea piesei este limitată de sarcina pe masă la 25 t. La găurire, capul de găurire avansează de sus și limitează înălțimea utilizabilă la o înălțime de găurire de 2.000 mm; înălțimea piesei realizabilă în practică depinde de prinderea și sprijinirea piesei.
Sunt fabricate și piese strunjite mai mici pe strunguri convenționale?

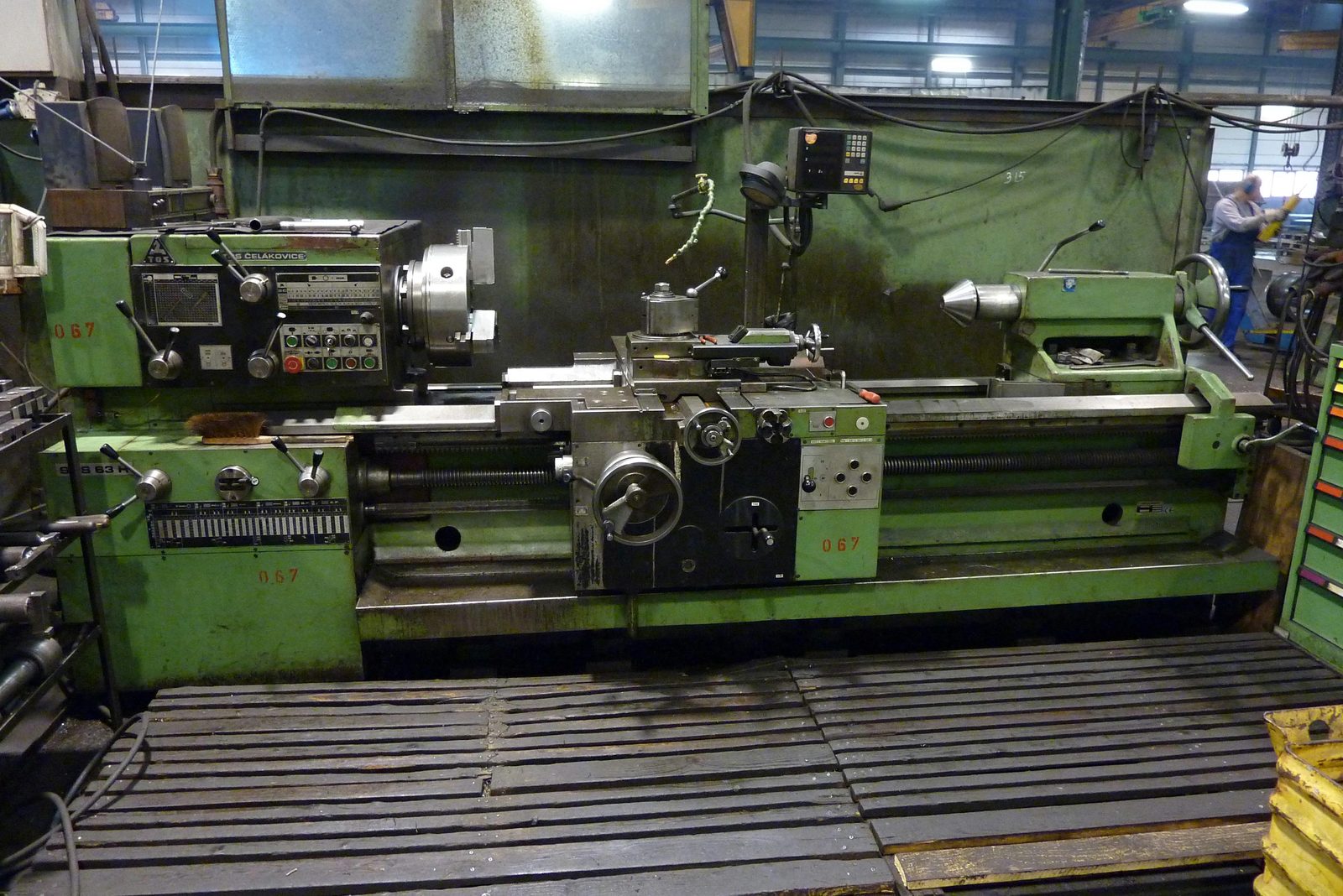

Da. Pe lângă strungul carusel sunt disponibile două strunguri convenționale: un TOS SUS 63H cu diametru de strunjire de Ø 655 mm și lungime de strunjire de 2.000 mm, precum și un Meuser cu diametru de strunjire de Ø 350 mm și lungime de strunjire de 1.000 mm.
Pot fi strunjite construcțiile sudate pe strungul carusel?

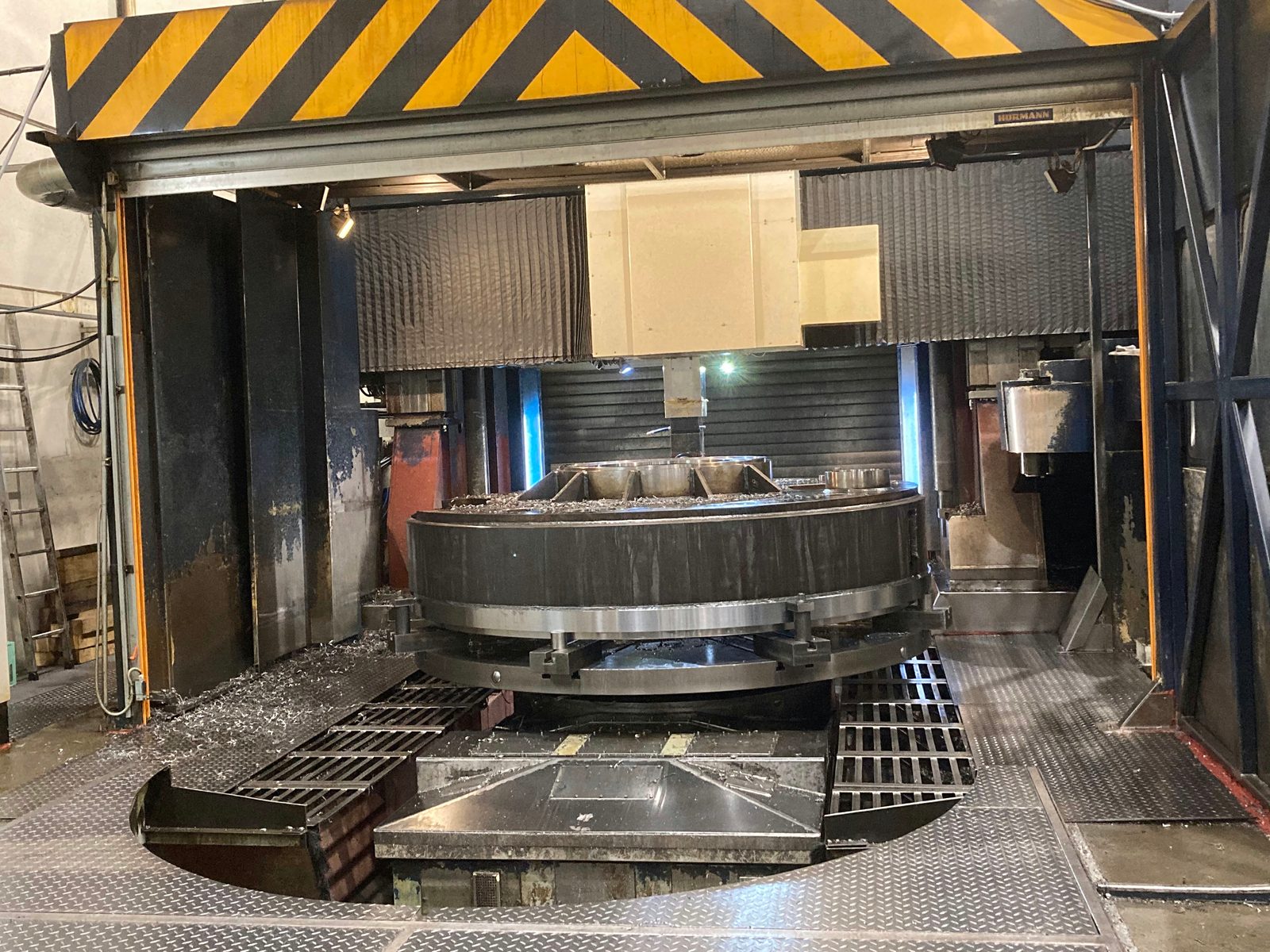

Da. Inelele mari din construcție sudată sunt strunjite la luciu pe strungul carusel, pe suprafața inelară; strunjirea, frezarea și sudarea se desfășoară în aceeași unitate.
Se livrează un raport dimensional pentru piesele strunjite vertical?
Da, în funcție de proiect. Controlul dimensional se realizează conform desenului și toleranțelor prescrise, cu instrumente de măsurare calibrate, iar raportul dimensional este anexat la livrare; certificatele materialelor utilizate sunt disponibile la cerere.
Contact
Solicitați strunjire verticală (carusel)
Trimiteți-ne desenul, materialul, greutatea și numărul de bucăți. Preluăm doar comanda de strunjire – sau fabricăm piesa complet, de la construcția sudată până la suprafața strunjită.
