立式车削重型零件最重达 25 吨 – Lorch 委托加工
针对大型旋转对称重型零件、最重达 25 吨 的立式车削——由钢、Hardox 和不锈钢精密车削而成，在 Lorch 委托加工，无最低起订量。
车削直径 Ø 4,800 毫米
本地区最大的立式车床工作台之一——适用于大幅面旋转对称零件。
加工高度最大 2,400 毫米
也适用于标准车床无法加工的特别高的零件。从上方钻孔时，可用高度最高为 2,000 毫米钻孔高度。
工作台承载可达 25 吨
2×25 吨 起重系统与厂房基础设施，确保大型工件的安全搬运。
钢 · Hardox · 不锈钢
结构钢、最高至 S1100 的细晶粒结构钢、Hardox 400/500 以及不锈钢 1.4301/1.4571。
委托加工，无最低起订量
单件、样件与批量零件均按图纸同等制造。
DIN EN ISO 9001:2015
针对需验收零件提供有据可查的材料管理与尺寸记录。
立式车削 – 适用于最重达 25 吨 大型零件的工艺
立式车削时，工件在水平的旋转工作台上转动，而刀具则沿垂直和水平方向进给。非常适合对于常规车床而言过大、过重的零件。Ø 4,800 毫米、加工高度 2,400 毫米 的旋转工作台提供最大装夹面积。钻孔时，钻孔头从上方进给，将可用高度限制为 2,000 毫米钻孔高度。实际可达到的零件高度取决于工件的装夹与支撑——我们乐于根据具体项目提供建议。
法兰、环件、衬套和盘类零件均按图纸制造。CNC 控制即使在加工沉重、大幅面工件时也能确保可重复的公差。厂内的 2×25 吨 起重系统实现安全的装夹与定位。
单件、小批量及重复性批量零件均在 Lorch 委托加工——无最低起订量，按交货期可靠交付。
尺寸检测依据图纸和公差要求，使用经校准的量具进行。尺寸记录按项目编制并随交货范围一并提供。所用材料的材料证明可应要求提供。质量保证依据 DIN EN ISO 9001:2015 进行，具有完整的可追溯性。
立式车削件在 Bock 常作为复杂焊接结构件和专用机械零件的预制工序。通过车削、铣削和焊接在同一企业内的直接协同，零件无需外部物流即可流转——这显著缩短了生产周期。
用于起重机及起重设备结构、车辆设备和成套设备制造的重型车削件在 Bock 定期生产。厂内的 2×25 吨 起重系统可靠、安全地保障最重达 50 吨 重型零件的搬运与装夹——即使是难以操作的尺寸也不例外。
立式车削

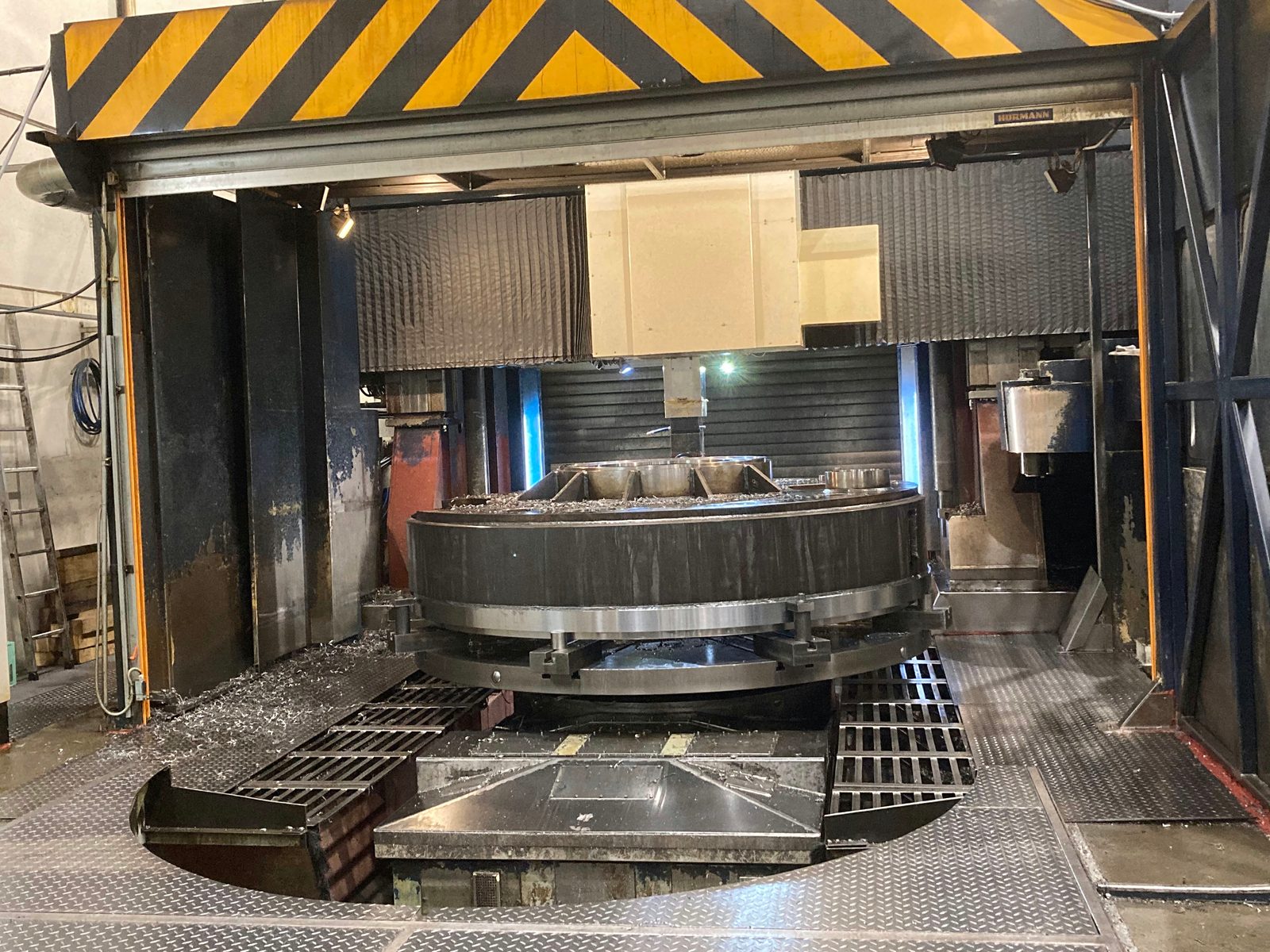

立式车床工作台上的大型零件
高圆柱体，大滚筒
车削高度最大 2,400 毫米，车削直径 Ø 4,800 毫米——既可加工高大的圆柱体，也可加工大容积滚筒和壳体。
焊接结构件直接车削
焊接的圆环、滚筒和壳体在同一企业内对功能面进行光车——焊接与车削之间无需外部物流。
随件提供尺寸记录
使用经校准的测量器具按图纸进行尺寸检验；尺寸记录按项目随交付范围一并附上。
机床参数
| 参数 | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| 车削直径 | Ø 4,800 毫米 | Ø 655 毫米 | Ø 350 毫米 |
| 车削高度 | 2,400 毫米 | — | — |
| 钻孔高度 | 2,000 毫米 | — | — |
| 车削长度 | — | 2,000 毫米 | 1,000 毫米 |
| 工作台承重 | 25 吨 | — | — |
立式车削所用材料
Bock 主要采用具有完整可追溯性的欧洲优质钢材：
- 结构钢 S235, S355 – 标准构造钢
- 细晶粒结构钢 最高至 S1100 – 高强度，适合焊接
- Hardox 400 / 500 – 适用于高应力部件的耐磨钢
- 不锈钢 1.4301, 1.4571 – 耐腐蚀
- 按图纸和客户要求提供的特殊钢
材料证明与材质证明按项目提供。
立式车削的典型应用
立式车削用于按图纸或规格制造的大型旋转零件：

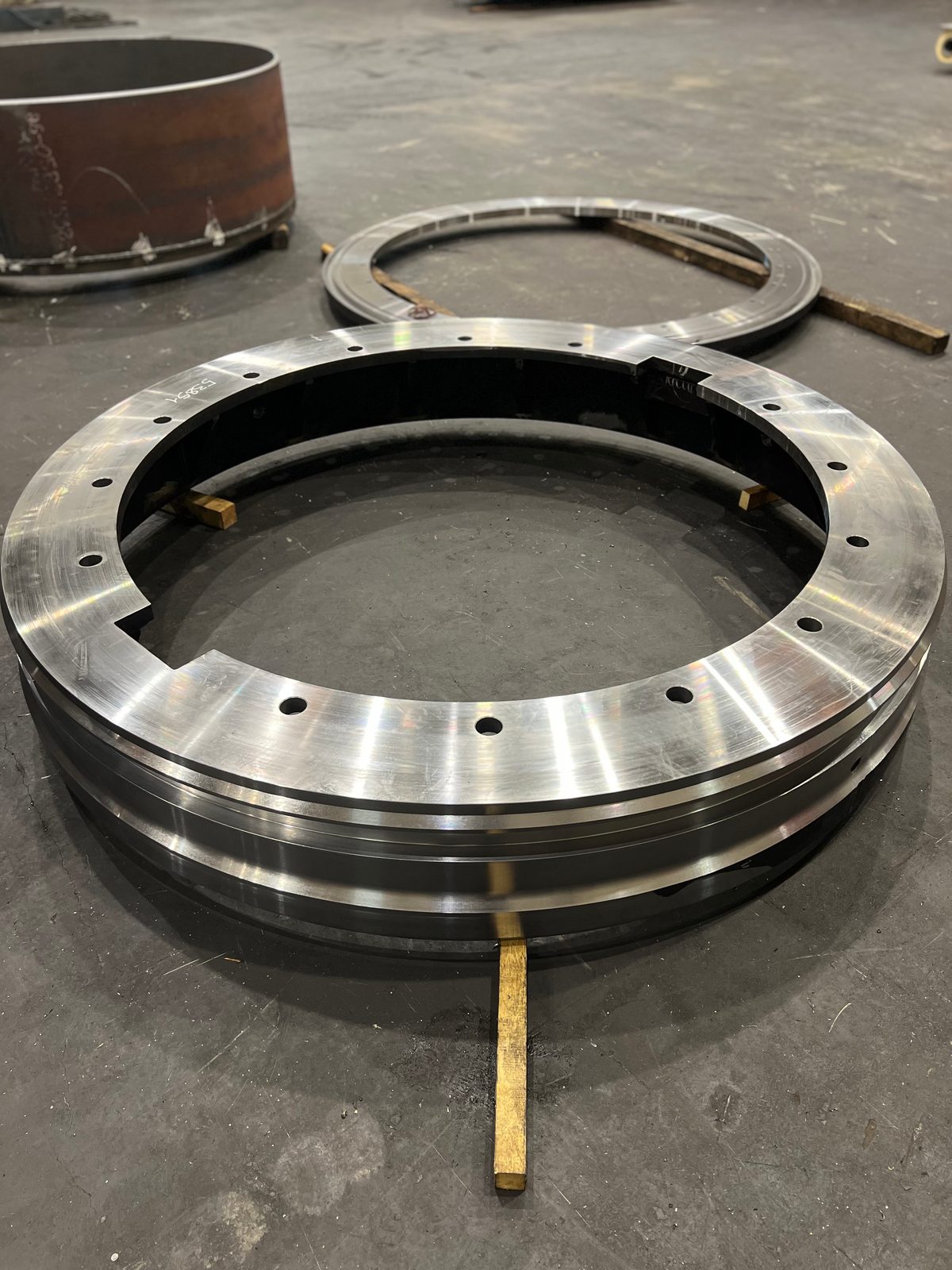

- 用于管道、压力容器和成套设备制造的法兰
- 用于专用机械制造的衬套、空心圆柱和环件

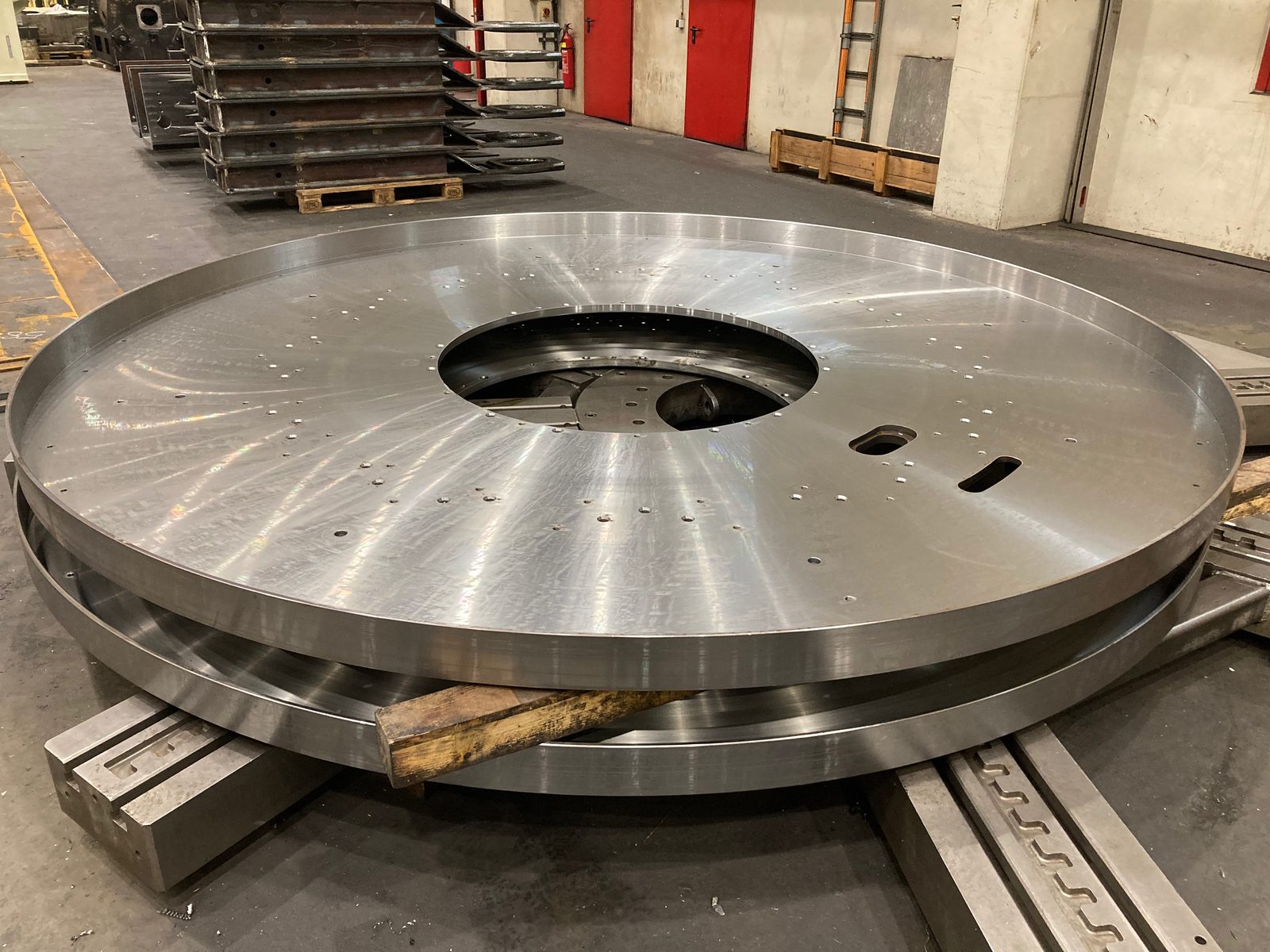

- 用于重载应用的大型环件和盘类零件
- 用于机器基座的支承件和底板
- 用于车辆和起重机承载设备的车削件
车削件常作为焊接组件和焊接结构件的预制工序。无需外部物流的直接流转可显著节省装夹时间和运输成本。针对起重机制造、车辆制造和成套设备制造的零件，配备了不同规格的车床以及用于最重达 50 吨 沉重毛坯的 2×25 吨 起重系统。委托加工涵盖立式车削件，同样也包括按图纸加工的圆柱形外部和内部型面。依据 DIN EN ISO 9001:2015 的生产与质量文件对所有订单类型均标准提供。
立式车削现场实拍

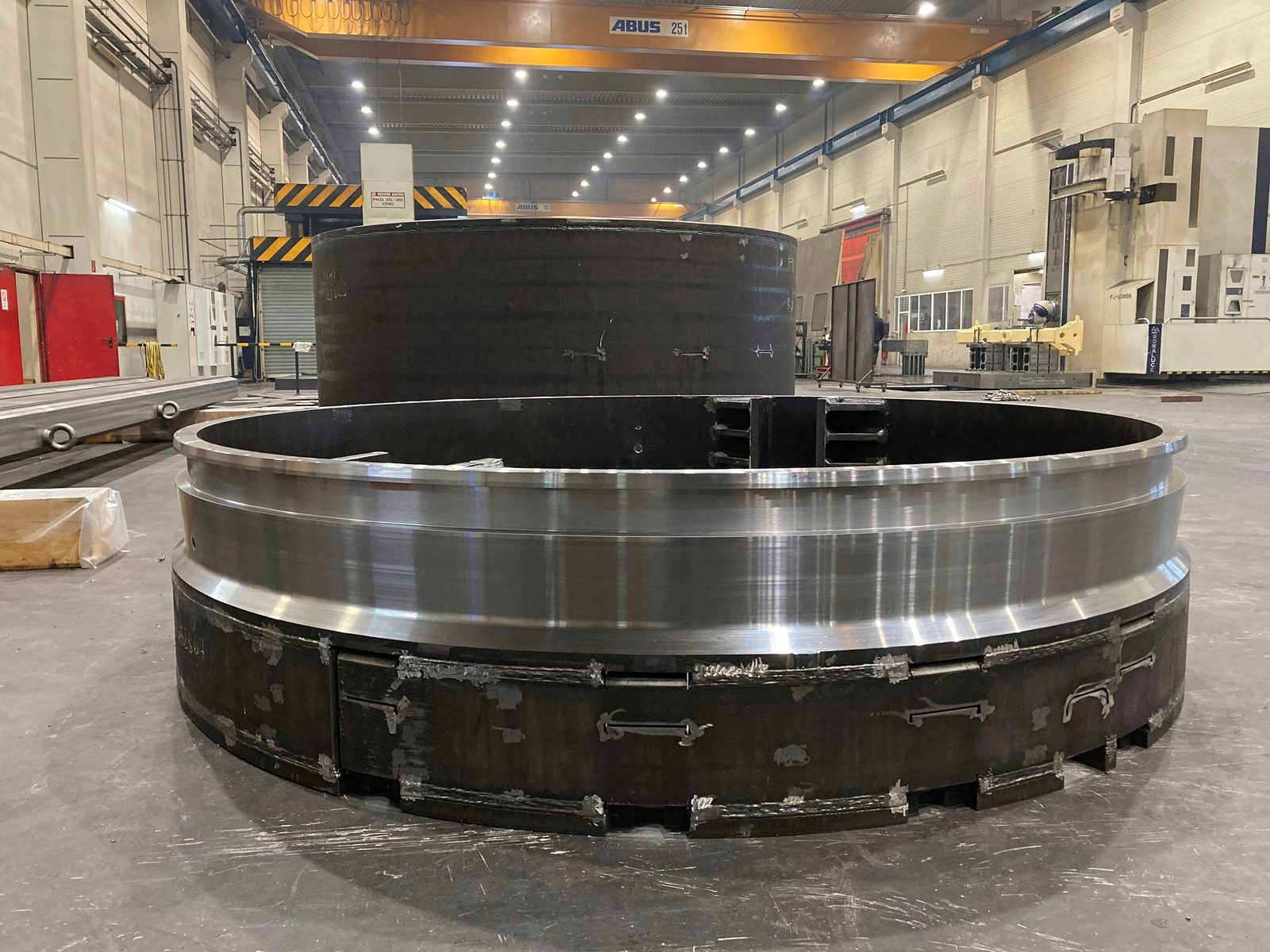

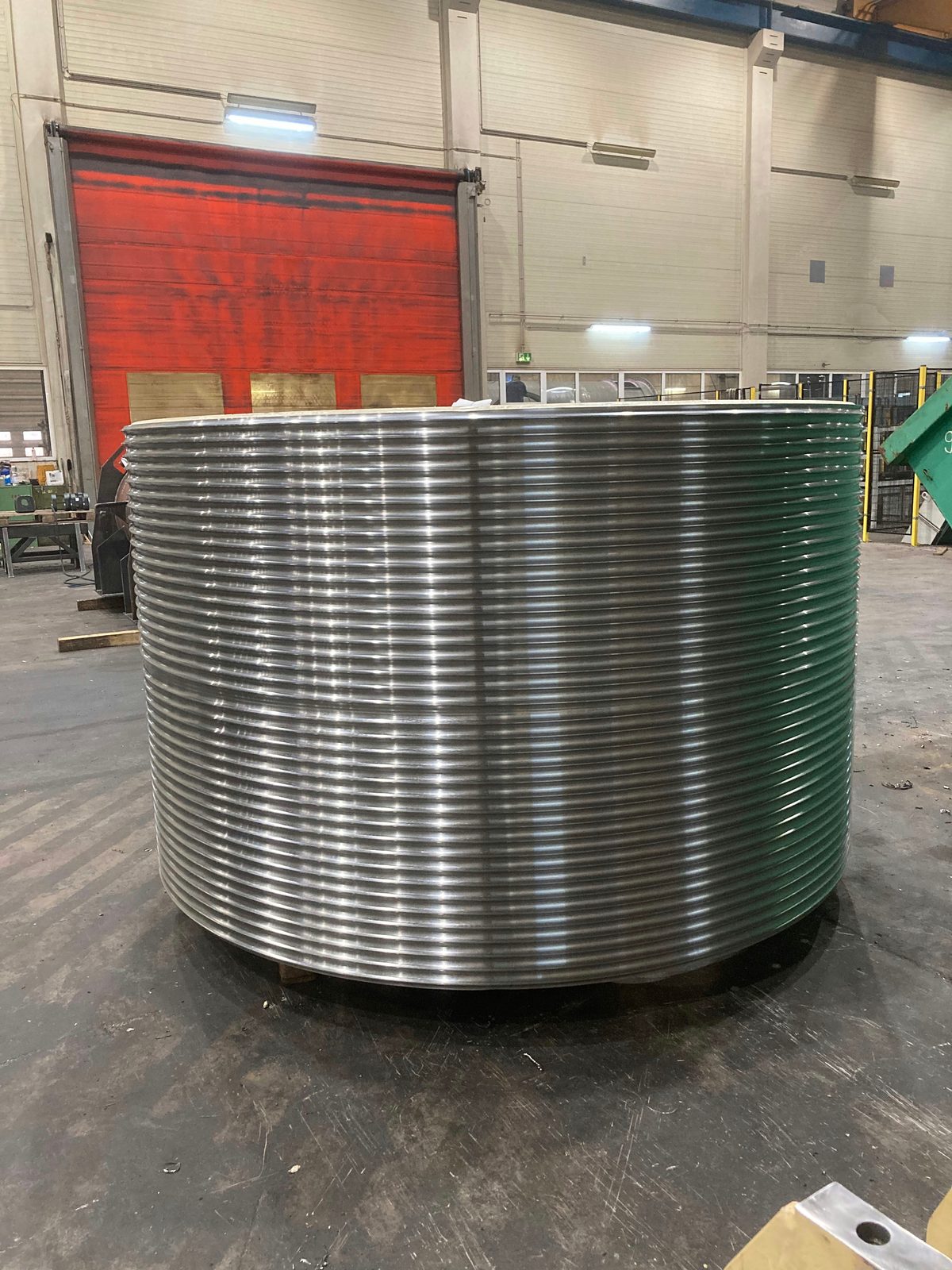

来自我们洛尔希工厂的真实画面——从整个筒身表面车出绳槽的卷筒，到环形面车削见光的大型焊接结构环件。
在 Bock 立式车削 – 您的优势
Bock Maschinenbau 将立式车削作为 Lorch 完整生产与质量流程的一部分来运营：
- 车削直径 Ø 4,800 毫米
- 本地区最大的立式车床工作台之一——适用于大幅面重型零件。
- 加工高度 2,400 毫米
- 可车削标准车床无法加工的特别高的零件。从上方钻孔时，可用高度最高为 2,000 毫米钻孔高度。
- 工作台承载可达 25 吨
- 厂内起重搬运最重达 50 吨，立式车床工作台承载最高达 25 吨。
- 委托加工，无最低起订量
- 单件、样件与重复性批量零件均同等制造。
- DIN EN ISO 9001:2015
- 具有有据可查的材料管理与尺寸记录的质量管理体系。
- 历经数十年积累的刀具库
- 历经多年积累的特种及专用刀具储备以及自制夹头与夹具——同样适用于大幅面、回转对称的重型零件。
作为 Ostalbkreis 地区的委托车削厂,我们为斯图加特地区的机械与成套设备制造商加工环件、壳体和筒节——并供货至整个 DACH 地区。
关于立式车削的常见问题
什么是立式车削？
立式车削时，工件在水平回转工作台上旋转，刀具则作垂直和水平移动——适用于对普通车床而言过大、过重的旋转对称零件。为此，Bock 在 Lorch 的委托加工中使用 Feichter FKD30/20 CNC 立式车床，从单件到批量。
立式车削的最大直径、高度和重量是多少？
立式车床的车削直径可达 Ø 4,800 毫米，车削高度可达 2,400 毫米；工件重量受工作台承载能力限制，最大为 25 吨。钻孔时钻头从上方进给，将可用高度限制为 2,000 毫米 钻孔高度；实际可达到的零件高度取决于工件的装夹和支撑。
较小的车削件是否也在普通车床上加工？

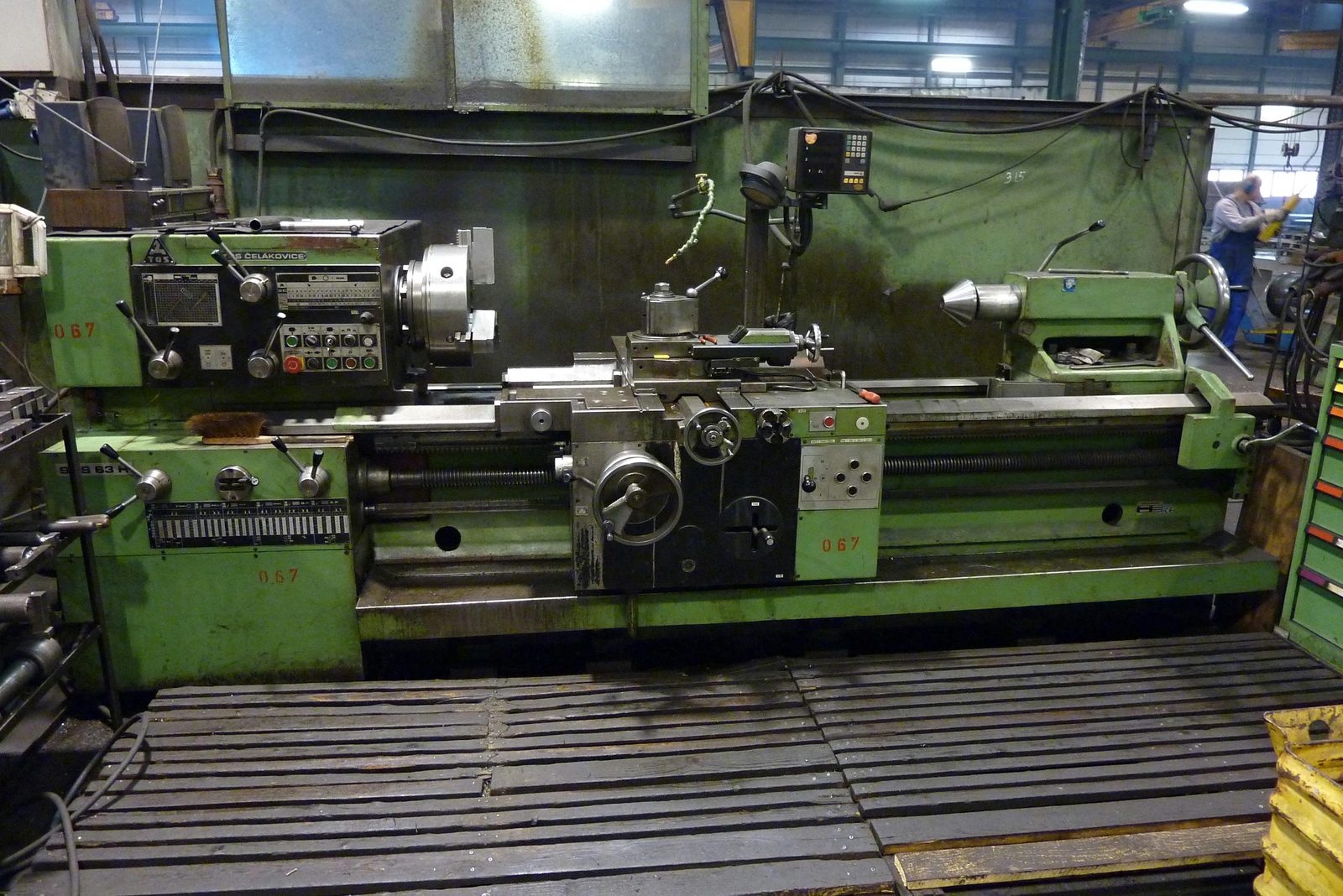

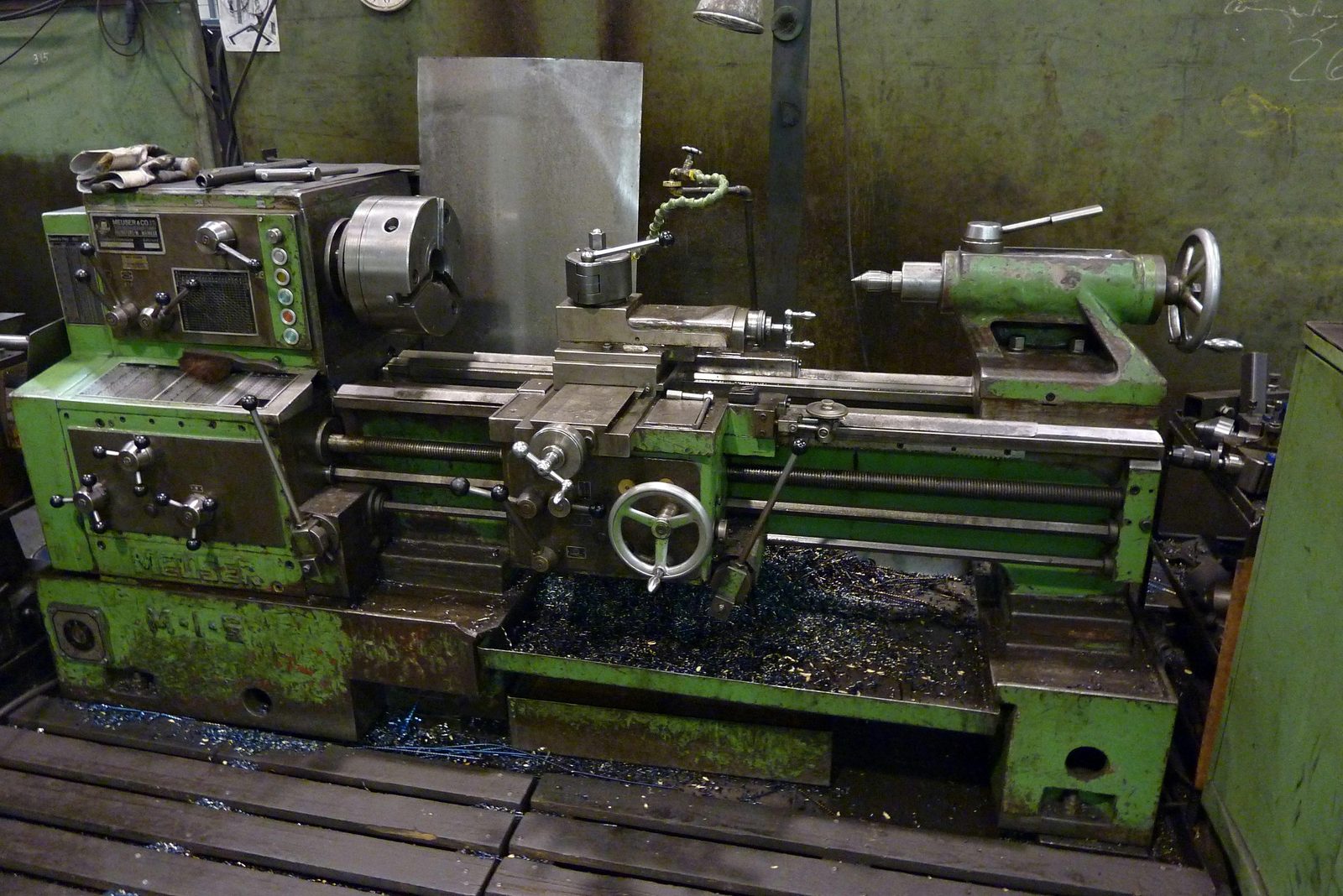

是的。除立式车床外，还有两台普通车床可供使用：一台 TOS SUS 63H，车削直径 Ø 655 毫米，车削长度 2,000 毫米；一台 Meuser，车削直径 Ø 350 毫米，车削长度 1,000 毫米。
焊接结构能否在立式车床上车削？
可以。焊接结构制成的大型圆环可在立式车床上对环面进行光车；车削、铣削和焊接在同一企业内完成。
立式车削件是否随附尺寸记录？
是的，按项目提供。尺寸检验按图纸和公差要求使用经校准的测量器具进行，尺寸记录随交付范围一并附上；所用材料的材料证明可按需提供。
