Tornim karuseli i pjesëve të rënda deri në 25 t – prodhim me kontratë Lorch
Tornim karuseli për pjesë të rënda të mëdha rrotullimisht simetrike deri në 25 t – të torniuara me saktësi nga çeliku, Hardox dhe çeliku inoks, si prodhim me kontratë në Lorch (Ostalbkreis · rajoni i Stuttgartit) pa sasi minimale.
Diametër tornimi Ø 4.800 mm
Një nga tavolinat më të mëdha të tornimit me karusel në rajon – për komponentë rrotullimisht simetrikë në format të madh.
Lartësi tornimi deri në 2.400 mm
Edhe komponentë veçanërisht të lartë, që nuk përpunohen dot në torno standarde – gjatë shpimit nga lart të përdorshme deri në 2.000 mm lartësi shpimi.
Ngarkesë tavoline deri në 25 t
Sistem vinçash 2×25-t dhe infrastrukturë halle për trajtim të sigurt të pjesëve të mëdha të punës.
Çelik · Hardox · çelik inoks
Çelik strukturor, çelik strukturor me kokërr të imët deri në S1100, Hardox 400/500 dhe çelik inoks 1.4301/1.4571.
Prodhim me kontratë pa sasi minimale
Copat e veçanta, prototipat dhe pjesët serike prodhohen njësoj sipas vizatimit.
DIN EN ISO 9001:2015
Drejtim i dokumentuar i materialit dhe protokolle përmasash për komponentë që i nënshtrohen pranimit.
Tornim karuseli – procedurë për komponentë të mëdhenj deri në 25 t
Gjatë tornimit me karusel pjesa e punës rrotullohet mbi një tavolinë horizontale rrotulluese, ndërsa vegla lëviz vertikalisht dhe horizontalisht. Ideale për komponentë që janë shumë të mëdhenj dhe shumë të rëndë për torno konvencionale. Tavolina rrotulluese me Ø 4.800 mm dhe deri në 2.400 mm lartësi tornimi ofron sipërfaqen maksimale të shtrëngimit. Gjatë shpimit koka e shpimit afrohet nga lart dhe e kufizon lartësinë e përdorshme në 2.000 mm lartësi shpimi. Lartësia praktikisht e arritshme e komponentit varet nga shtrëngimi dhe mbështetja e pjesës së punës – për këtë ju këshillojmë me kënaqësi sipas projektit.
Fllanxhat, unazat, buksat dhe pjesët e diskut prodhohen sipas vizatimit. Drejtimi CNC siguron toleranca të riprodhueshme edhe te pjesët e punës të rënda dhe në format të madh. Sistemi i vinçave 2×25-t në uzinë mundëson përgatitje dhe pozicionim të sigurt.
Copat e veçanta, seritë e vogla dhe pjesët serike të përsëritura prodhohen në prodhimin me kontratë në Lorch – pa sasi minimale, në mënyrë të besueshme sipas afatit të dorëzimit.
Kontrolli i përmasave kryhet sipas vizatimit dhe specifikimit të tolerancës me mjete matëse të kalibruara. Protokollet e përmasave hartohen sipas projektit dhe i bashkëngjiten shtrirjes së furnizimit. Certifikatat e materialit të materialeve të përdorura janë të disponueshme me kërkesë. Sigurimi i cilësisë kryhet sipas DIN EN ISO 9001:2015 me gjurmueshmëri të plotë.
Pjesët e torniuara me karusel përdoren shpesh te Bock si shkallë e paraprodhimit për konstruksione komplekse të salduara dhe komponentë të makinerive speciale. Përmes bashkëveprimit të drejtpërdrejtë të tornimit, frezimit dhe saldimit në të njëjtën ndërmarrje, komponentët mund të kalojnë më tej pa logjistikë të jashtme – kjo i shkurton ndjeshëm kohët e kalimit.
Pjesë të rënda tornimi për konstruksione vinçash dhe pajisjesh ngritëse, impiante automjetesh dhe ndërtimin e impianteve prodhohen rregullisht te Bock. Sistemi i vinçave 2×25-t në uzinë e siguron trajtimin dhe përgatitjen e pjesëve të rënda deri në 50 t në mënyrë të besueshme dhe të sigurt – edhe me përmasa të vështira.
Tornim me karusel
Pjesë të mëdha mbi tavolinën rrotulluese
Cilindra të lartë, daulle të mëdha
Deri në 2.400 mm lartësi tornimi dhe Ø 4.800 mm diametër tornimi – trupa të lartë cilindrikë, si edhe daulle dhe shtëpiza me vëllim të madh.
Konstruksione të salduara të tornuara
Unazat, daullet dhe shtëpizat e salduara torniohen deri në shkëlqim në sipërfaqet funksionale në të njëjtën ndërmarrje – pa logjistikë të jashtme mes saldimit dhe tornimit.
Protokolli i përmasave me pjesën
Kontrolli i përmasave sipas vizatimit me mjete matëse të kalibruara; protokolli i përmasave i bashkëngjitet furnizimit sipas projektit.
Të dhënat e makinerisë
| Parametri | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Diametri i tornimit | Ø 4.800 mm | Ø 655 mm | Ø 350 mm |
| Lartësia e tornimit | 2.400 mm | — | — |
| Lartësia e shpimit | 2.000 mm | — | — |
| Gjatësia e tornimit | — | 2.000 mm | 1.000 mm |
| Ngarkesa e tavolinës | 25 t | — | — |
Materialet për tornimin me karusel
Bock Maschinenbau GmbH përdor kryesisht çeliqe cilësorë evropianë me gjurmueshmëri të plotë:
- Çelik strukturor S235, S355 – çelik standard konstruksioni
- Çelik strukturor me kokërr të imët deri në S1100 – me qëndrueshmëri të lartë, i përshtatshëm për saldim
- Hardox 400 / 500 – çelik rezistent ndaj konsumit për komponentë të ngarkuar
- Çelik inoks 1.4301, 1.4571 – rezistent ndaj korrozionit
- Çeliqe speciale sipas vizatimit dhe specifikimit të klientit
Certifikatat e materialit dhe dëshmitë e materialeve vihen në dispozicion sipas projektit.
Përmbledhje e shërbimeve: prodhim me kontratë dhe konstruksione çeliku
Zbatime tipike te tornimi me karusel
Tornimi me karusel përdoret për komponentë të mëdhenj rrotullues, të cilët prodhohen sipas vizatimit ose specifikimit:
- Fllanxha për tubacione, enë presioni dhe ndërtim impiantesh
- Buksa, cilindra të zbrazët dhe unaza për ndërtim makinerish speciale
- Unaza të mëdha dhe pjesë disku për përdorime me ngarkesa të rënda
- Mbajtëse dhe pllaka bazë për themele makinerish
- Pjesë tornimi për impiante automjetesh dhe mbajtëse vinçash
Pjesët e torniuara përdoren shpesh si shkallë e paraprodhimit për nënmontime dhe konstruksione të salduara. Kalimi i drejtpërdrejtë pa logjistikë të jashtme kursen ndjeshëm kohë përgatitjeje dhe kosto transporti. Për komponentët nga ndërtimi i vinçave, i automjeteve dhe i impianteve janë në dispozicion torno të përmasave të ndryshme si dhe sistemi i vinçave 2×25-t për pjesë të papërpunuara të rënda deri në 50 t. Prodhimi me kontratë përfshin pjesë të torniuara me karusel po ashtu si profile të jashtme dhe të brendshme cilindrike sipas vizatimit. Dokumentimi i prodhimit dhe i cilësisë sipas DIN EN ISO 9001:2015 është standard i disponueshëm për të gjitha llojet e porosive.
Pamje nga tornimi me karusel

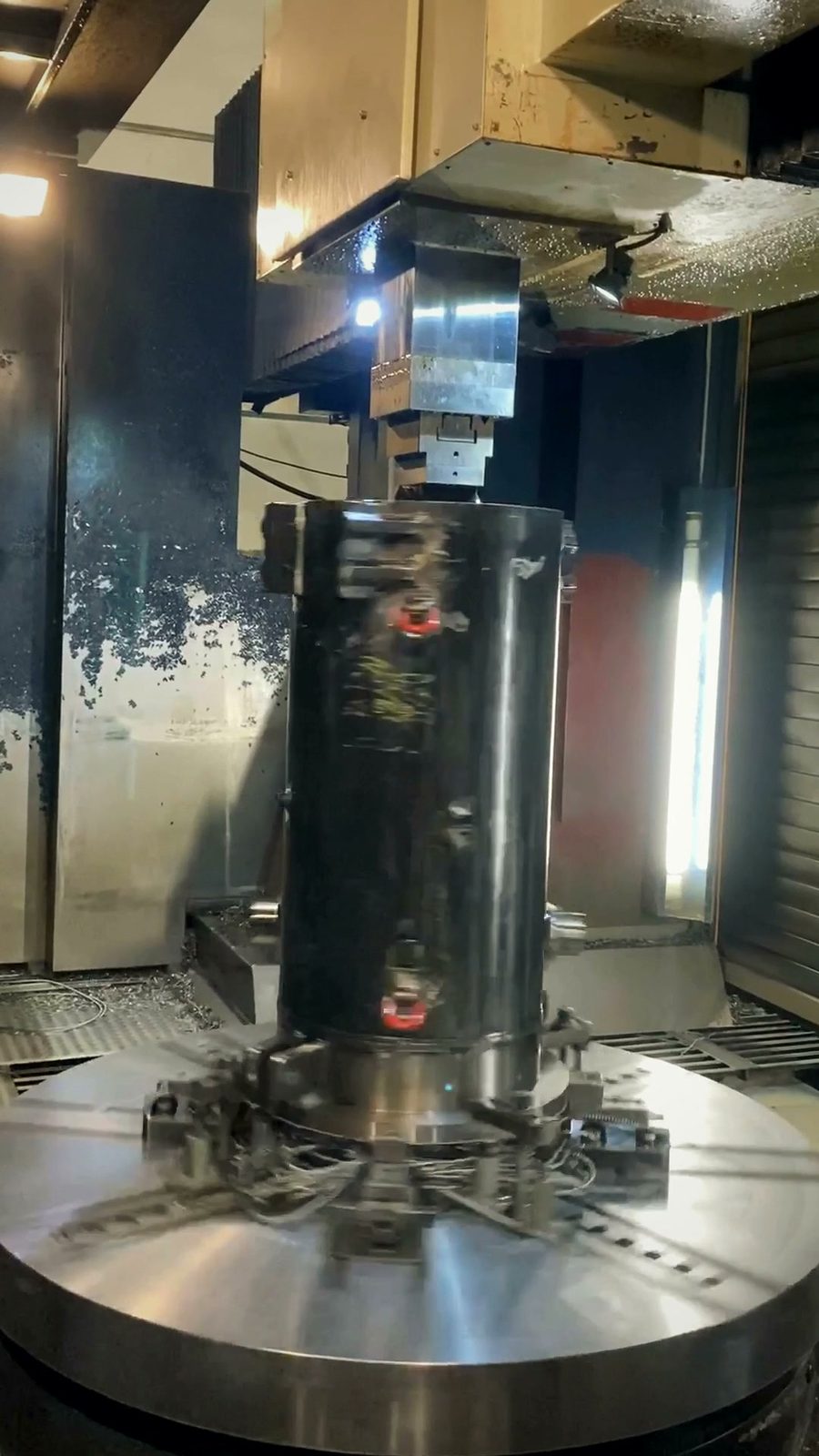

Fotografi të vërteta nga prodhimi ynë në Lorch – nga tamburi i litarit, kanalet e litarit të të cilit janë torniuar përgjatë gjithë sipërfaqes së mantelit, deri te unaza e madhe prej konstruksioni të salduar me sipërfaqe unaze të torniuar deri në shkëlqim.
Tornimi me karusel te Bock – përfitimet tuaja
Bock Maschinenbau e ushtron tornimin me karusel si pjesë e një procesi të plotë prodhimi dhe cilësie në Lorch:
- Diametër tornimi Ø 4.800 mm
- Një nga tavolinat më të mëdha të tornimit me karusel në rajon – për pjesë të rënda në format të madh.
- Lartësi tornimi 2.400 mm
- Mundëson tornimin e komponentëve veçanërisht të lartë; gjatë shpimit nga lart e përdorshme deri në 2.000 mm lartësi shpimi.
- Ngarkesë tavoline deri në 25 t
- Trajtim me vinç në uzinë deri në 50 t, në tavolinën e tornos me karusel deri në 25 t.
- Prodhim me kontratë pa sasi minimale
- Copat e veçanta, prototipat dhe pjesët serike të përsëritura prodhohen njësoj.
- DIN EN ISO 9001:2015
- Sistem i menaxhimit të cilësisë me drejtim të dokumentuar të materialit dhe protokolle përmasash.
- Fond veglash nga dekada
- Fond veglash speciale dhe të posaçme i rritur ndër vite si dhe mbajtëse e mjete shtrënguese të vetat – edhe për pjesë të rënda rrotullimisht simetrike në format të madh.
Si tornitorë me kontratë në Ostalbkreis marrim përsipër unaza, karkasa dhe segmente tubash për ndërtues makinerish dhe impiantesh nga rajoni i Stuttgartit – dhe dorëzojmë në gjithë hapësirën DACH.
Pyetje të shpeshta për tornimin me karusel
Çfarë është tornimi me karusel?
Në tornimin me karusel pjesa e punës rrotullohet mbi një tavolinë horizontale rrotulluese, ndërsa vegla lëviz vertikalisht dhe horizontalisht – për komponentë rrotullimisht simetrikë që janë shumë të mëdhenj dhe shumë të rëndë për tornot konvencionale. Për këtë Bock përdor në prodhimin me kontratë në Lorch tornon CNC me karusel Feichter FKD30/20, nga pjesa e veçantë deri te seria.
Deri në çfarë diametri, çfarë lartësie dhe çfarë peshe bëhet tornimi me karusel?
Tornoja me karusel tornon deri në diametër tornimi Ø 4.800 mm dhe lartësi tornimi 2.400 mm; pesha e pjesës së punës kufizohet nga ngarkesa e tavolinës në 25 t. Gjatë shpimit koka e shpimit afrohet nga lart dhe e kufizon lartësinë e përdorshme në lartësi shpimi 2.000 mm; lartësia e komponentit e arritshme në praktikë varet nga shtrëngimi dhe mbështetja e pjesës së punës.
A prodhohen edhe pjesë më të vogla të torniuara në torno konvencionale?

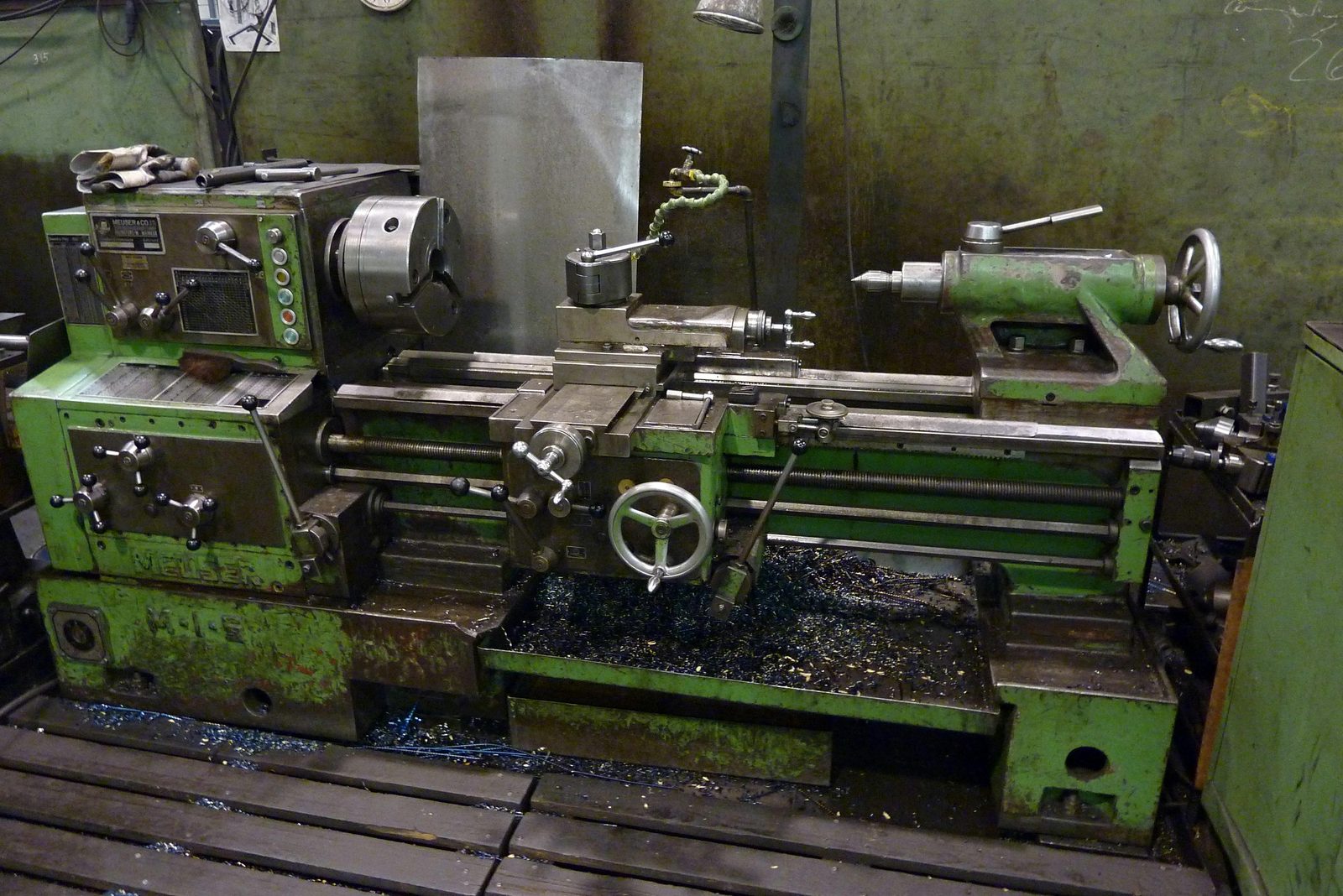

Po. Përveç tornos me karusel janë në dispozicion dy torno konvencionale: një TOS SUS 63H me diametër tornimi Ø 655 mm dhe gjatësi tornimi 2.000 mm, si dhe një Meuser me diametër tornimi Ø 350 mm dhe gjatësi tornimi 1.000 mm.
A mund të torniohen konstruksionet e salduara në tornon me karusel?
Po. Unazat e mëdha prej konstruksioni të salduar torniohen në tornon me karusel deri në shkëlqim në sipërfaqen e unazës; tornimi, frezimi dhe saldimi kryhen në të njëjtën ndërmarrje.
A dorëzohet protokoll përmasash me pjesët e torniuara me karusel?
Po, sipas projektit. Kontrolli i përmasave kryhet sipas vizatimit dhe specifikimit të tolerancës me mjete matëse të kalibruara, protokolli i përmasave i bashkëngjitet shtrirjes së furnizimit; certifikatat e materialit të materialeve të përdorura janë në dispozicion me kërkesë.
Kontakt
Kërkoni tornim me karusel
Na dërgoni vizatimin, materialin, peshën dhe sasinë. Ne marrim përsipër vetëm tornimin – ose e prodhojmë komponentin të plotë, nga konstruksioni i salduar deri te sipërfaqja e tornuar.
