Karuselové soustružení těžkých dílů do 25 t – zakázková výroba Lorch
Karuselové soustružení velkých rotačně symetrických těžkých dílů do 25 t – přesně soustruženo z oceli, otěruvzdorné oceli Hardox a nerezové oceli, jako zakázková výroba v Lorchu bez minimálního množství.
Průměr soustružení Ø 4 800 mm
Jeden z největších karuselových otočných stolů v regionu – pro velkoformátové rotačně symetrické díly.
Výška dílu do 2 400 mm
I obzvláště vysoké díly, které nelze obrábět na standardních soustruzích. Při vrtání shora je využitelná výška až 2 000 mm výšky vrtání.
Nosnost stolu do 25 t
Jeřábový systém 2×25 t a infrastruktura haly pro bezpečnou manipulaci s velkými obrobky.
Ocel · Hardox · nerez
Konstrukční ocel, jemnozrnná konstrukční ocel do S1100, Hardox 400/500 a nerezová ocel 1.4301/1.4571.
Zakázková výroba bez minimálního množství
Jednotlivé díly, prototypy i sériové díly se vyrábějí stejnou měrou podle výkresu.
DIN EN ISO 9001:2015
Dokumentované řízení materiálu a měřicí protokoly pro díly podléhající přejímce.
Karuselové soustružení – postup pro velké díly do 25 t
Při karuselovém soustružení rotuje obrobek na vodorovném otočném stole, zatímco se nástroj pohybuje svisle i vodorovně. Ideální pro díly, které jsou příliš velké a příliš těžké pro konvenční soustruhy. Otočný stůl s Ø 4 800 mm a výškou 2 400 mm nabízí maximální upínací plochu. Při vrtání vrtací hlava najíždí shora a omezuje využitelnou výšku na 2 000 mm výšky vrtání. Prakticky dosažitelná výška dílu závisí na upnutí a podepření obrobku – rádi poradíme podle konkrétního projektu.
Příruby, kroužky, pouzdra a kotoučové díly se vyrábějí podle výkresu. CNC řízení zajišťuje reprodukovatelné tolerance i u těžkých a velkoformátových obrobků. Jeřábový systém 2×25 t v závodě umožňuje bezpečné ustavování a polohování.
Jednotlivé díly, malé série a opakované sériové díly se vyrábějí v zakázkové výrobě v Lorchu – bez minimálního množství, spolehlivě podle termínu dodání.
Kontrola rozměrů probíhá podle výkresu a zadaných tolerancí kalibrovanými měřidly. Měřicí protokoly se vyhotovují podle projektu a přikládají se k rozsahu dodávky. Materiálové atesty použitých materiálů jsou k dispozici na vyžádání. Zajištění kvality probíhá podle DIN EN ISO 9001:2015 s úplnou sledovatelností.
Karuselově soustružené díly se u společnosti Bock často využívají jako předvýrobní stupeň pro složité svařované konstrukce a díly speciálních strojů. Díky přímé součinnosti soustružení, frézování a svařování v jednom provozu mohou být díly předávány bez externí logistiky – to výrazně zkracuje průběžné doby.
Těžké soustružené díly pro konstrukce jeřábů a zdvihacích zařízení, vozidlové sestavy a stavbu zařízení se u společnosti Bock vyrábějí pravidelně. Jeřábový systém 2×25 t v závodě spolehlivě a bezpečně zajišťuje manipulaci a ustavování těžkých dílů do 50 t – i u neskladných rozměrů.
Údaje stroje
| Parametr | Feichter FKD30/20 | TOS SUS 63H | Meuser |
|---|---|---|---|
| Průměr soustružení | Ø 4 800 mm | Ø 655 mm | Ø 350 mm |
| Výška soustružení | 2 400 mm | — | — |
| Výška vrtání | 2 000 mm | — | — |
| Délka soustružení | — | 2 000 mm | 1 000 mm |
| Nosnost stolu | 25 t | — | — |
Materiály pro karuselové soustružení
Bock používá převážně evropské kvalitní oceli s úplnou sledovatelností:
- Konstrukční ocel S235, S355 – Standardní konstrukční ocel
- Jemnozrnná ocel do S1100 – vysokopevnostní, svařitelná
- Hardox 400 / 500 – Otěruvzdorná ocel pro namáhané součásti
- Nerezová ocel 1.4301, 1.4571 – korozivzdorná
- Speciální oceli dle výkresu a zadání zákazníka
Materiálové atesty a doklady o materiálu se poskytují podle projektu.
Typické aplikace karuselového soustružení
Karuselové soustružení se používá pro velké rotační díly, které se vyrábějí podle výkresu nebo specifikace:
- Příruby pro potrubí, tlakové nádoby a stavbu zařízení
- Pouzdra, duté válce a kroužky pro výrobu speciálních strojů
- Velké kroužky a kotoučové díly pro těžkotonážní aplikace
- Upínky a základové desky pro základy strojů
- Soustružené díly pro vozidlové a jeřábové nosné sestavy
Soustružené díly se často využívají jako předvýrobní stupeň pro svařované sestavy a svařované konstrukce. Přímé předávání bez externí logistiky výrazně šetří čas přípravy i náklady na dopravu. Pro díly z oblasti stavby jeřábů, vozidel a zařízení jsou k dispozici soustruhy různých velikostí i jeřábový systém 2×25 t pro těžké polotovary do 50 t. Zakázková výroba zahrnuje karuselově soustružené díly stejně jako válcové vnější a vnitřní profily podle výkresu. Výrobní a kvalitativní dokumentace podle DIN EN ISO 9001:2015 je standardně k dispozici pro všechny typy zakázek.
Dojmy z našeho karuselového soustružení

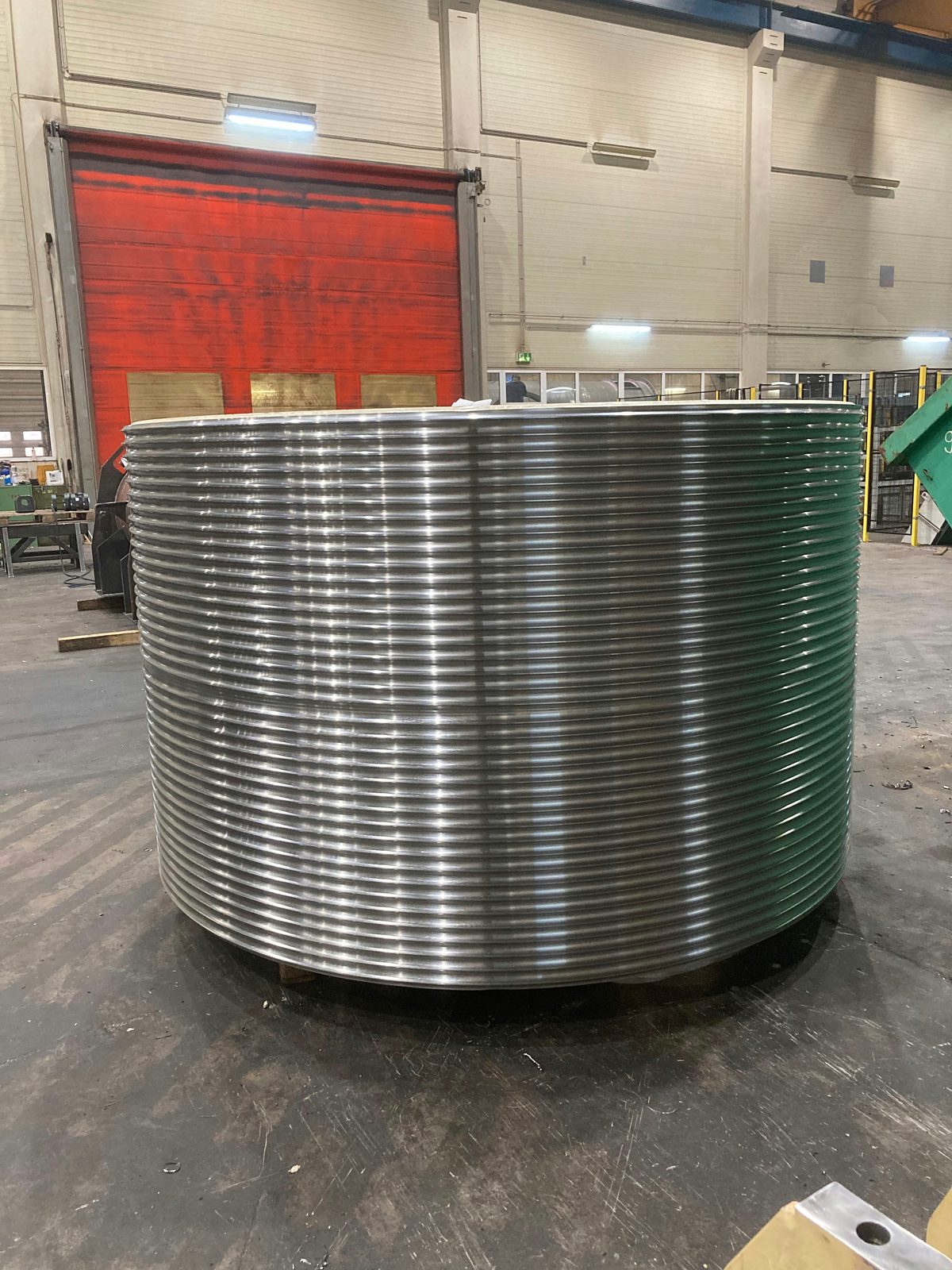

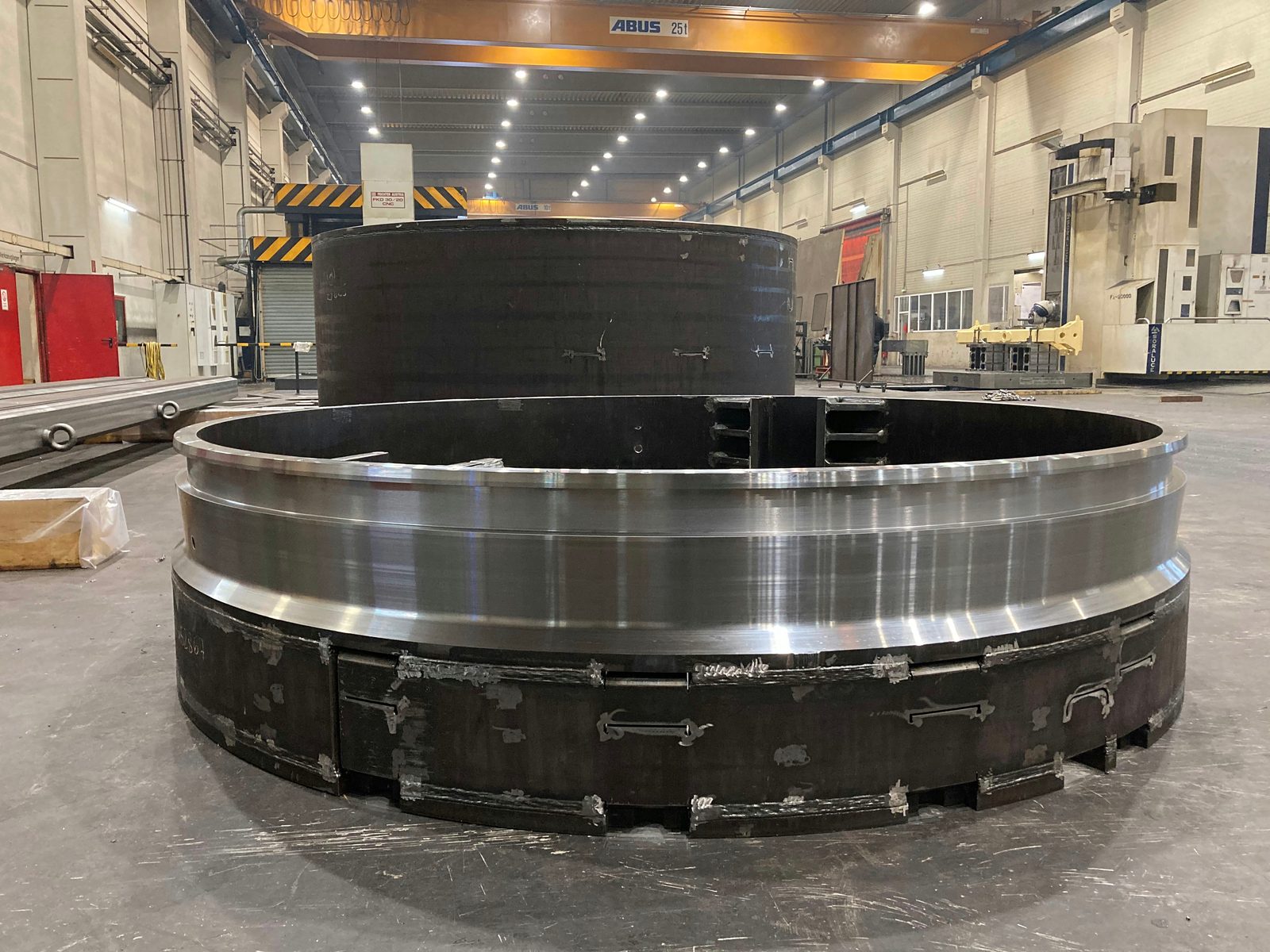

Skutečné záběry z naší výroby v Lorchu – od lanového bubnu, jehož lanové drážky jsou soustružené po celé plášťové ploše, až po velký prstenec ze svařence s dohladka osoustruženou obvodovou plochou.
Karuselové soustružení u společnosti Bock – vaše výhody
Bock Maschinenbau provozuje karuselové soustružení jako součást kompletního výrobního a kvalitativního procesu v Lorchu:
- Průměr soustružení Ø 4 800 mm
- Jeden z největších karuselových otočných stolů v regionu – pro velkoformátové těžké díly.
- Výška 2 400 mm
- Umožňuje soustružení obzvláště vysokých dílů, které nelze obrábět na standardních soustruzích. Při vrtání shora je využitelná výška až 2 000 mm výšky vrtání.
- Nosnost stolu do 25 t
- Manipulace jeřáby v závodě do 50 t, na karuselovém stole do 25 t.
- Zakázková výroba bez minimálního množství
- Jednotlivé díly, prototypy a opakované sériové díly se vyrábějí rovnocenně.
- DIN EN ISO 9001:2015
- Systém managementu kvality s dokumentovaným řízením materiálu a měřicími protokoly.
- Zásoba nástrojů z desetiletí
- Za léta vybudovaná zásoba speciálních a specializovaných nástrojů i vlastní upínače a upínací prostředky – také pro velkoformátové, rotačně symetrické těžké díly.
Jako kooperační soustružna v okrese Ostalbkreis přebíráme kroužky, tělesa a trubkové segmenty pro výrobce strojů a zařízení z regionu Stuttgartu – a dodáváme do celého regionu DACH.
Časté dotazy ke karuselovému soustružení
Co je karuselové soustružení?
Při karuselovém soustružení rotuje obrobek na vodorovném otočném stole, zatímco se nástroj pohybuje svisle a vodorovně – pro rotačně symetrické díly, které jsou pro konvenční soustruhy příliš velké a příliš těžké. Bock k tomu v zakázkové výrobě v Lorchu nasazuje CNC karuselový soustruh Feichter FKD30/20, od jednotlivého dílu po sérii.
Do jakého průměru, jaké výšky a jaké hmotnosti se karuselově soustruží?
Karuselový soustruh soustruží do průměru soustružení Ø 4 800 mm a výšky soustružení 2 400 mm; hmotnost obrobku je omezena nosností stolu na 25 t. Při vrtání najíždí vrtací hlava shora a omezuje využitelnou výšku na 2 000 mm výšky vrtání; prakticky dosažitelná výška dílu se řídí upnutím a podepřením obrobku.
Vyrábějí se i menší soustružené díly na konvenčních soustruzích?
Ano. Vedle karuselového soustruhu jsou k dispozici dva konvenční soustruhy: TOS SUS 63H s průměrem soustružení Ø 655 mm a délkou soustružení 2 000 mm a Meuser s průměrem soustružení Ø 350 mm a délkou soustružení 1 000 mm.
Lze svařované konstrukce na karuselovém soustruhu přesoustružit?
Ano. Velké prstence ze svařované konstrukce se na karuselovém soustruhu dohladka osoustruží na ploše prstence; soustružení, frézování a svařování probíhá ve stejném provozu.
Dodává se ke karuselově soustruženým dílům měřicí protokol?
Ano, podle projektu. Kontrola rozměrů probíhá podle výkresu a zadaných tolerancí kalibrovanými měřidly, měřicí protokol se přikládá k rozsahu dodávky; materiálové atesty použitých materiálů jsou k dispozici na vyžádání.
Kontakt
Poptat karuselové soustružení
Zašlete nám výkres, materiál, hmotnost a počet kusů. Převezmeme samotnou zakázku soustružení – nebo díl vyrobíme kompletně, od svařované konstrukce až po soustruženou plochu.
