Syviä, lujia pitkittäis- ja kehäsaumoja raskaisiin kappaleisiin 50 t asti – täysmekanisoitua jauhekaarihitsausta DIN EN 1090-2 EXC3 mukaan Lorchissa — Ostalbkreis, Stuttgartin alue, Etelä-Saksa.
ESAB-laitteistot suurella sulatusteholla suuriin saumatilavuuksiin.
Lujia pitkittäis- ja kehäsaumoja myös suurikokoisiin rakenteisiin.
2×25 t nosturijärjestelmä raskaiden komponenttien turvalliseen käsittelyyn.
Sertifioitu hitsausyritys EXC3, EN ISO 3834-2 ja ISO 9001 mukaan.
VT, PT ja MT DIN EN ISO 9712 mukaan talon sisällä, UT projektikohtaisesti yhteistyökumppanimme kautta.
CNC-työstö, hiekkapuhallus, maalaus ja asennus samassa tehtaassa.

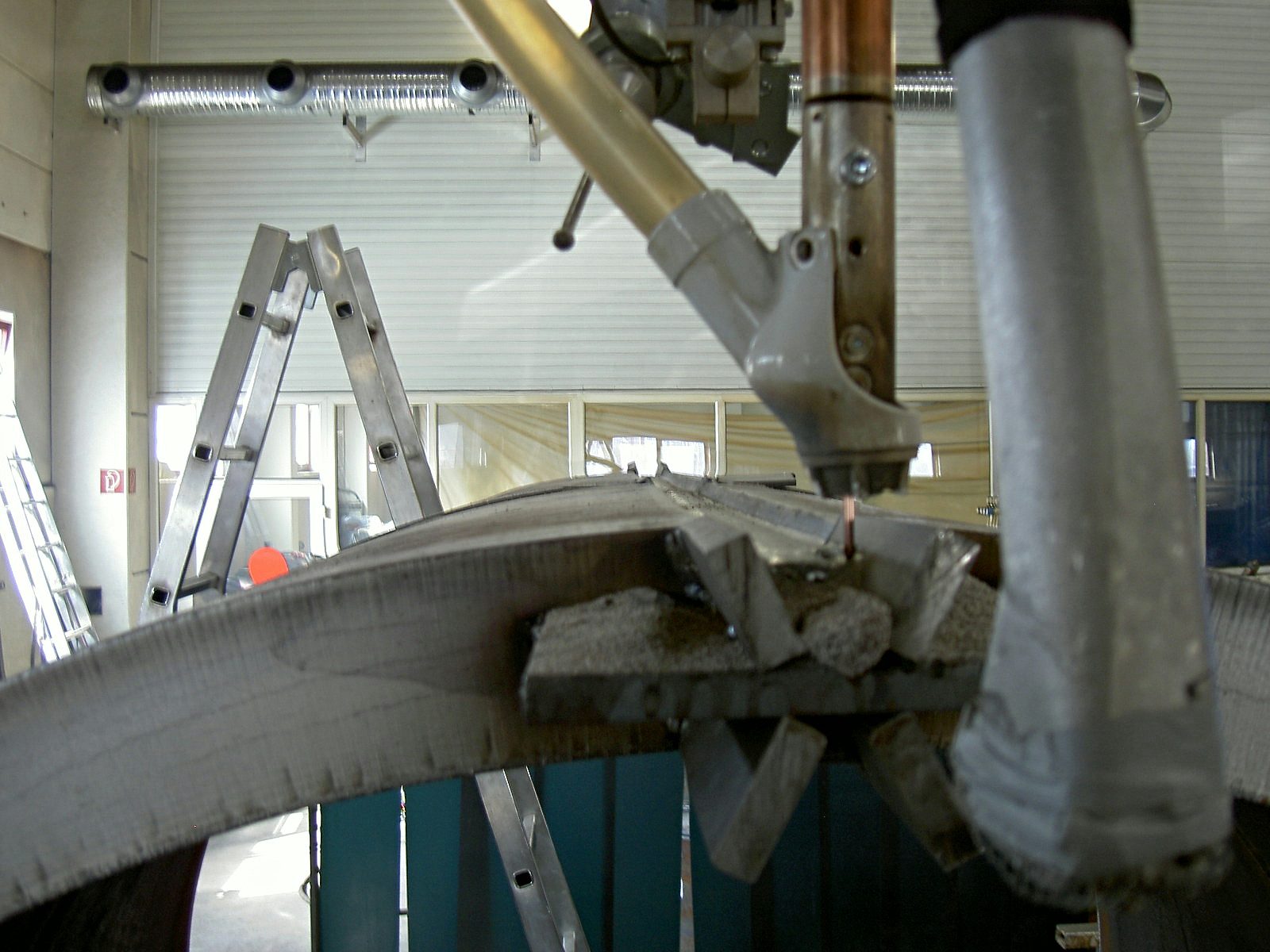

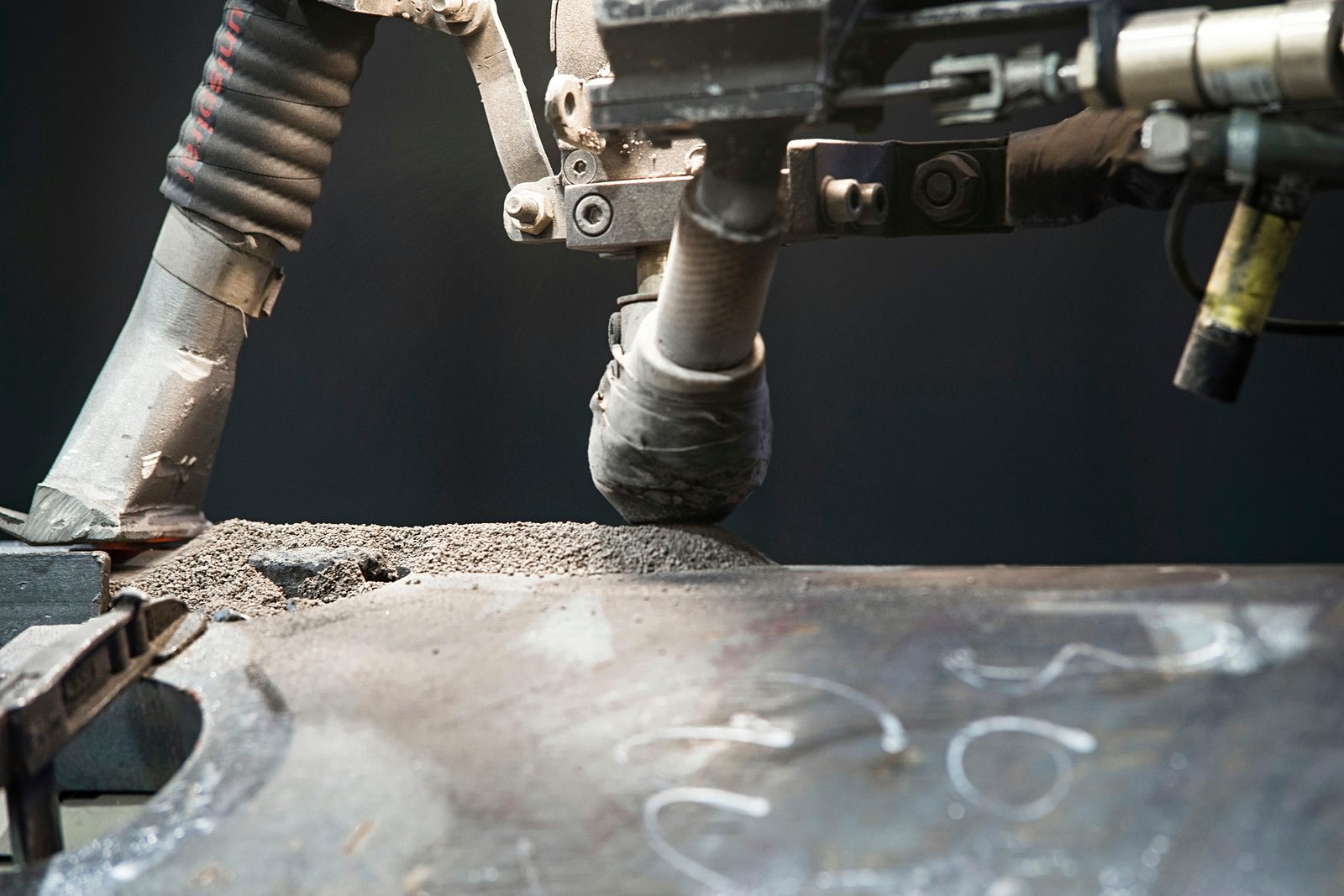

Jauhekaarihitsaus (UP) on täysmekanisoitu kaarihitsausmenetelmä, jossa valokaari palaa rakeisen hitsausjauheen kerroksen alla. Menetelmä mahdollistaa suuret tunkeumasyvyydet, vähäiset roiskehäviöt ja tasaisen saumapinnan – samalla suurella sulatusteholla ja vakaalla prosessinohjauksella.
Bockilla jauhekaarihitsausta käytetään pitkiin, suoriin saumoihin raskaissa komponenteissa ja suurikokoisissa rakenteissa – siellä, missä MAG- tai TIG-hitsaus tulee kapasiteetti- tai menetelmäteknisiin rajoihinsa. Tyypillisiä sovelluksia ovat kantavat pitkittäissaumat putkiprofiileissa, palkeissa, säiliöissä ja hitsatuissa rakenteissa, joissa on korkeat lujuusvaatimukset.
Valmistus on upotettu sertifioituun laatukehykseen DIN EN 1090-2 EXC3 ja EN ISO 3834-2 mukaan. Hitsausmenetelmien pätevöinnit, tarkastusvaatimukset ja dokumentointivelvoitteet ovat kiinteä osa tuotantoprosesseja.

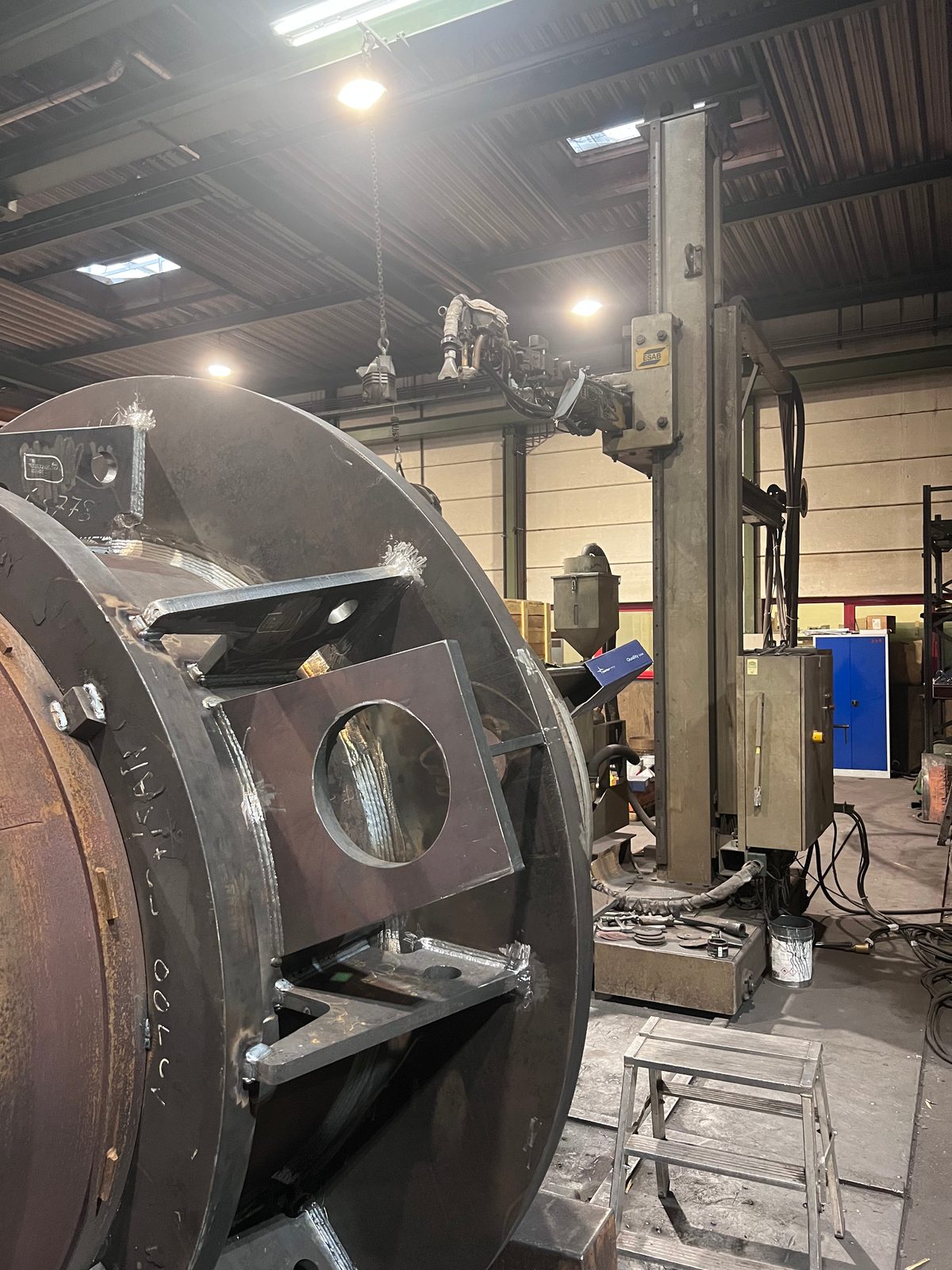

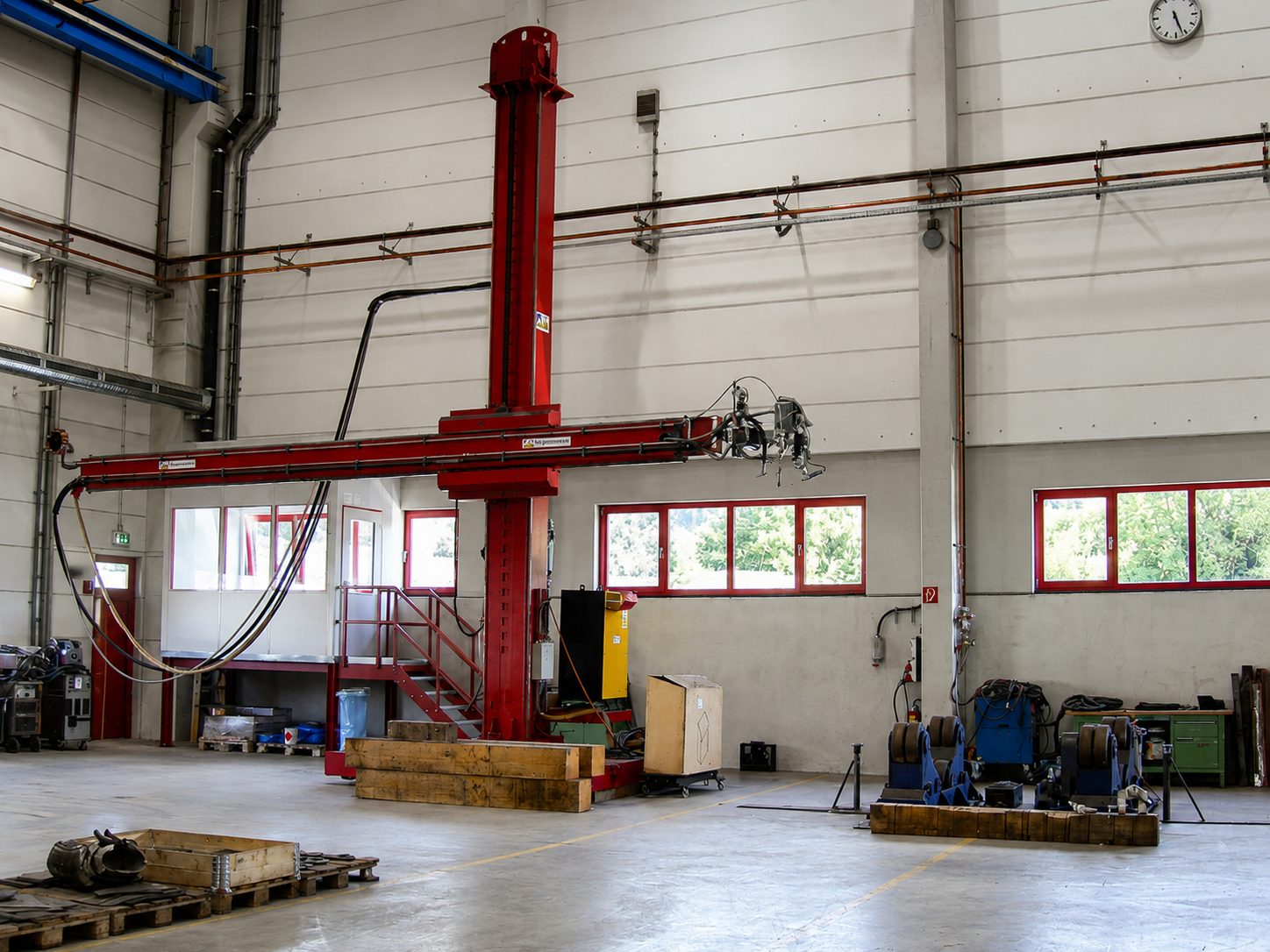

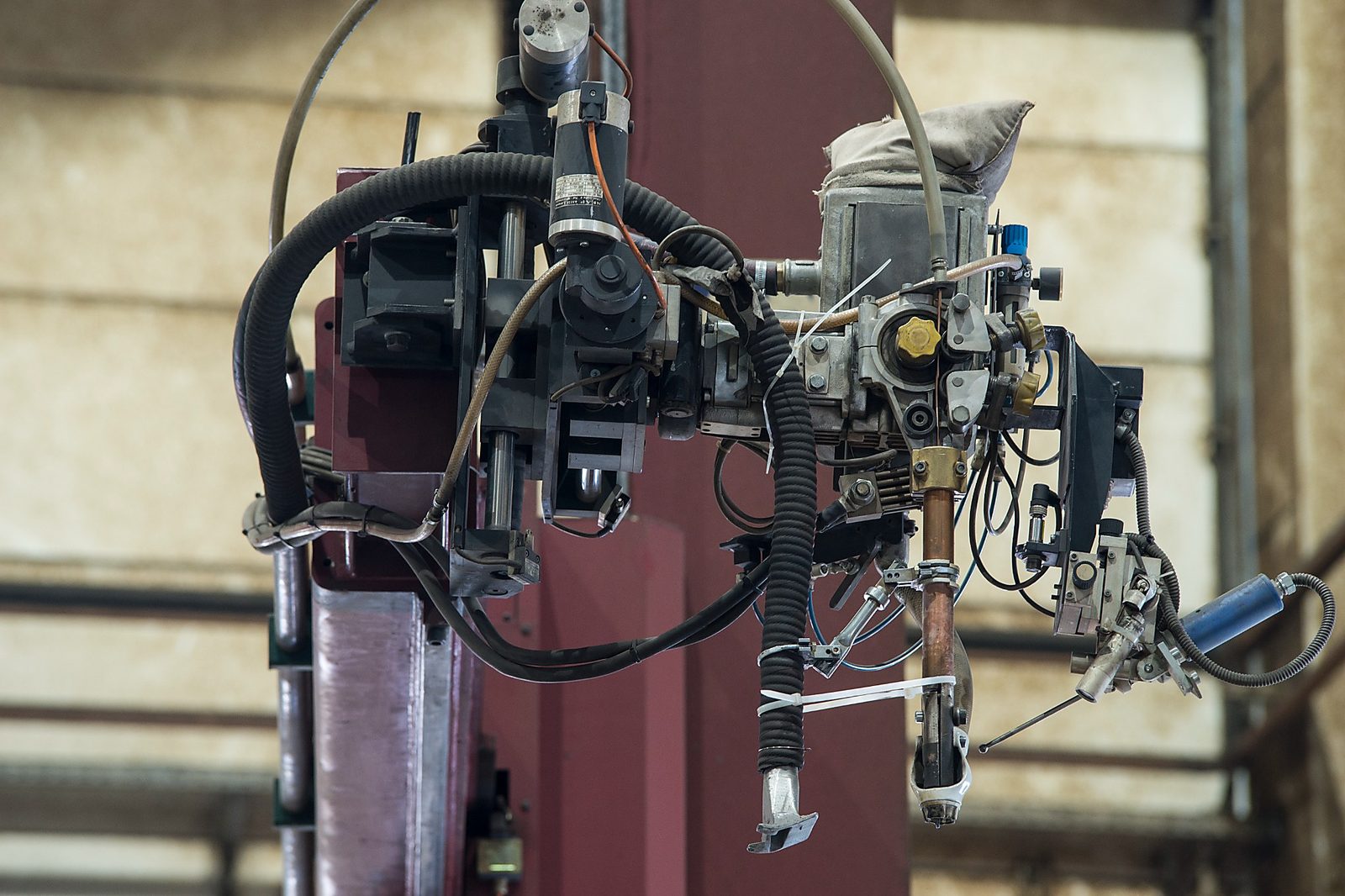

Bockin jauhekaarihitsauslaitteisto perustuu ESAB-komponentteihin, joiden hitsausmastot ja puomit mahdollistavat 7 m ulottuman. Hitsausvirta yltää 1 250 A asti – edellytys suurille tunkeumasyvyyksille ja lujille saumoille massiivisissa komponenteissa.
Raskaita kappaleita 50 t asti voidaan paikoittaa turvallisesti ja käsitellä hitsauksen aikana valmistushallin 2×25 t nosturijärjestelmällä. Näin myös suurikokoiset putket, palkit ja hitsatut rakenteet, joissa on pitkiä saumaosuuksia, voidaan hitsata täysmekanisoidusti.

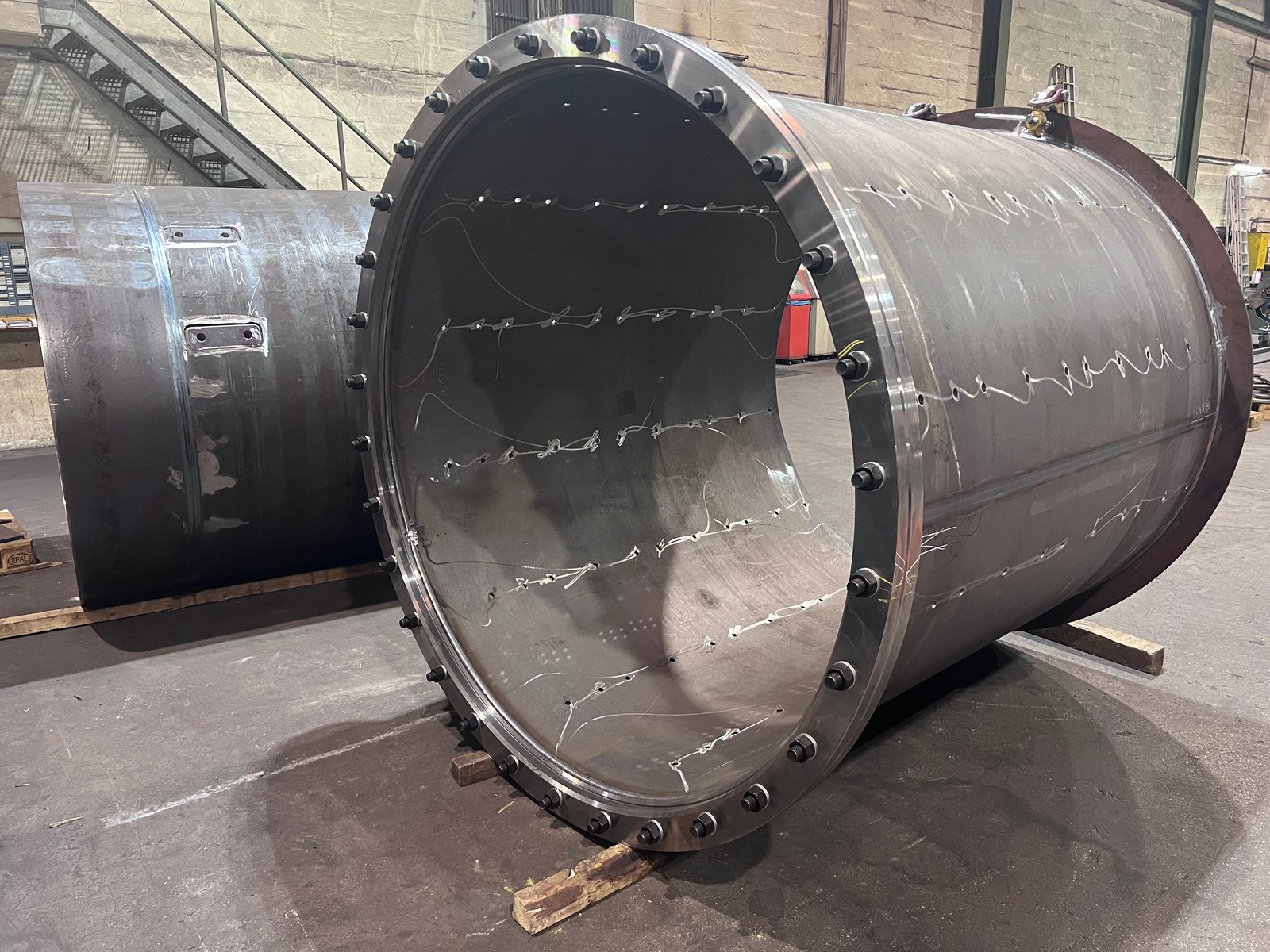

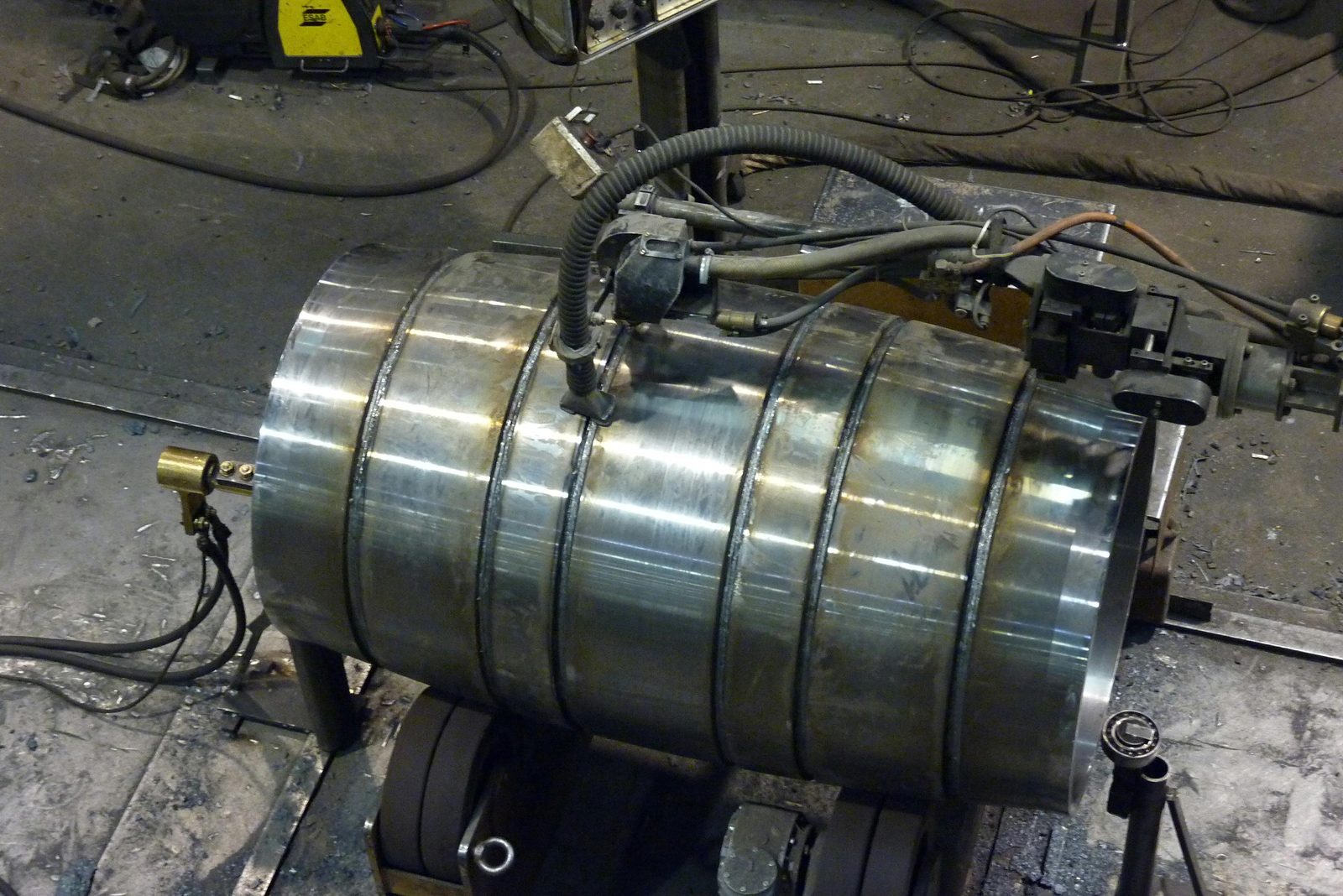

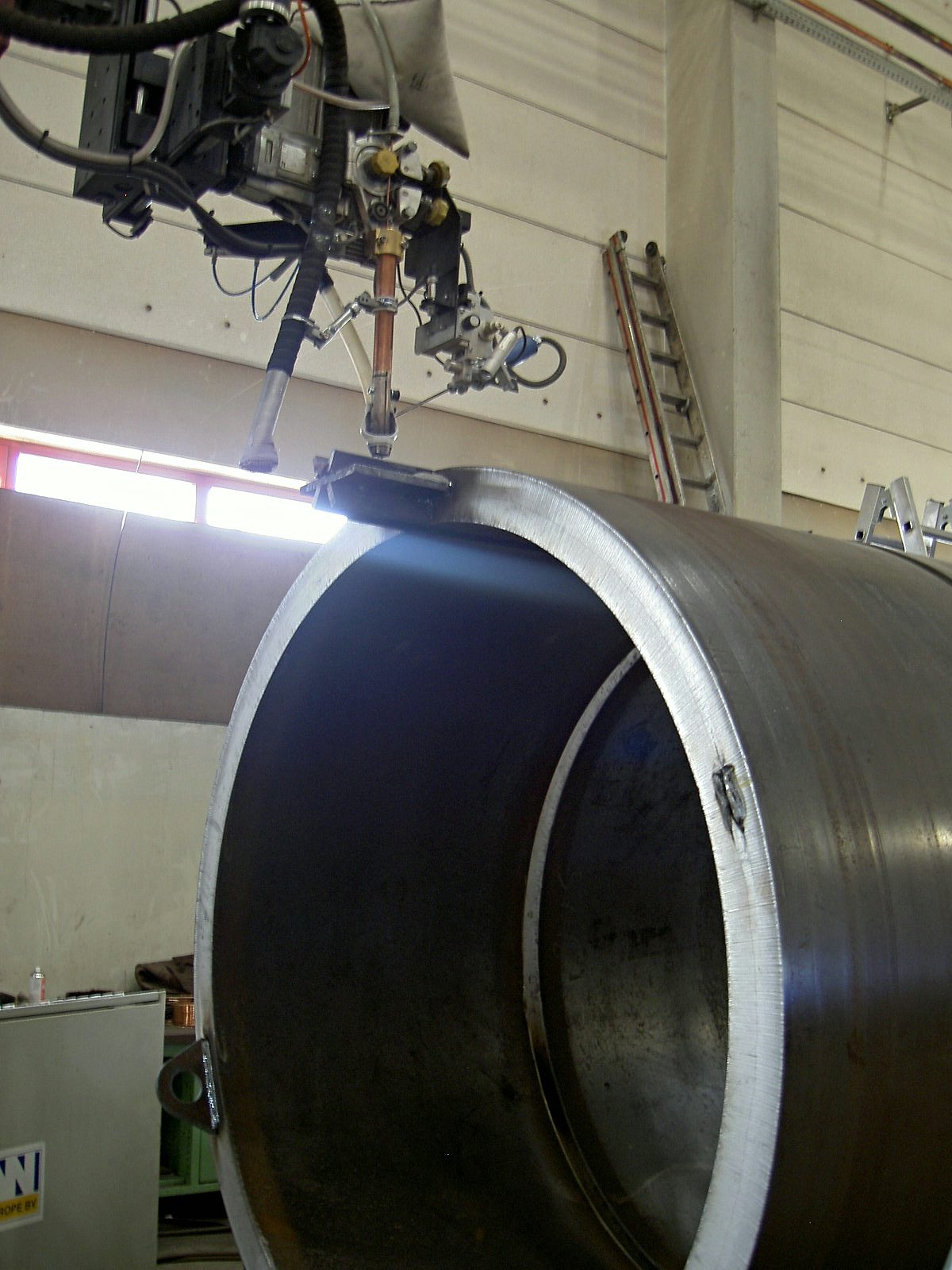

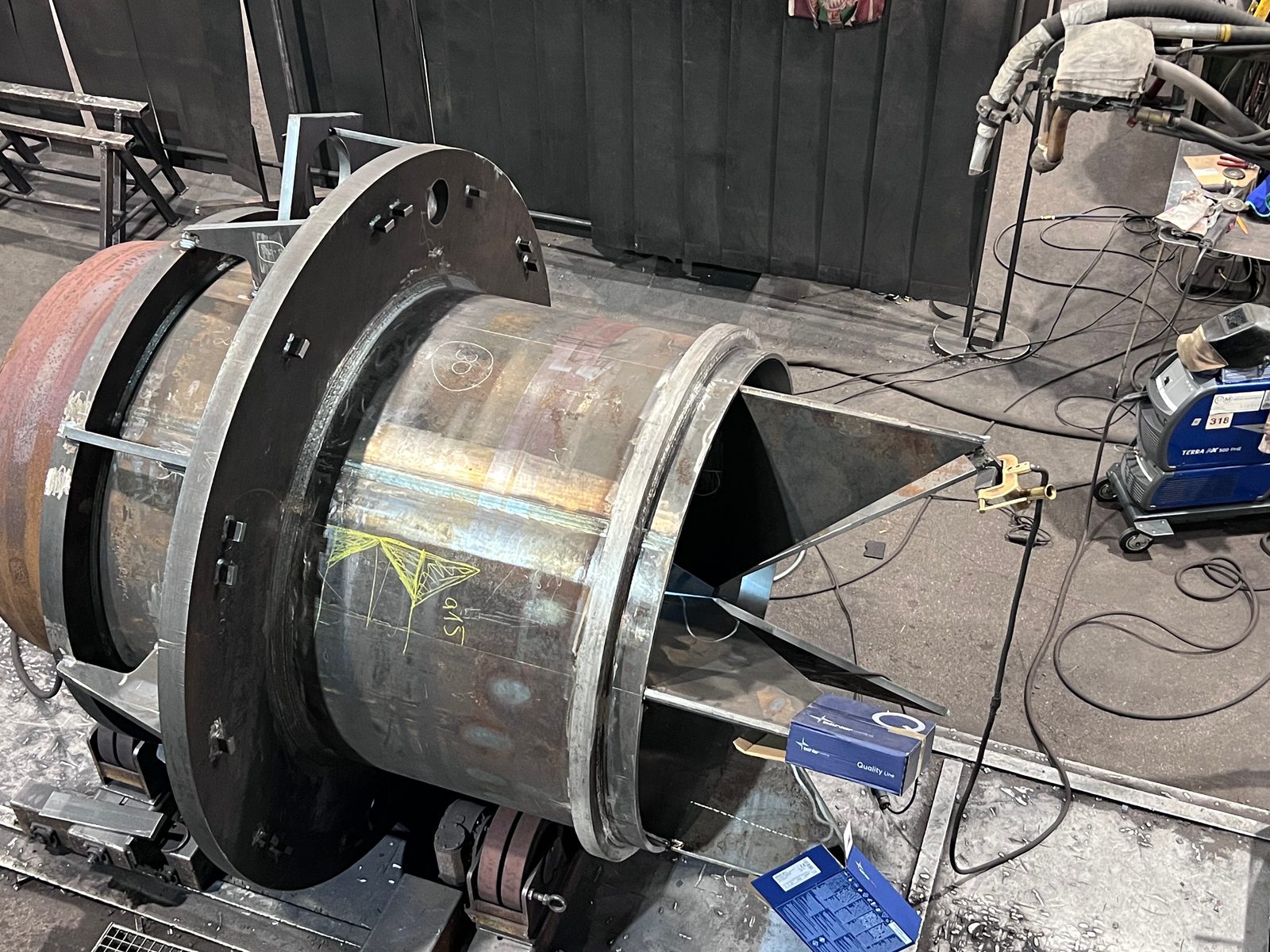

Putki- ja säiliökomponentit paikoitetaan jauhekaarihitsausta varten kääntölaitteisiin. Näin pitkät pitkittäis- ja kehäsaumat suurikokoisissa komponenteissa voidaan valmistaa täysmekanisoidusti ja saumaa ohjata hallitusti prosessin aikana.
Menetelmä soveltuu erityisen hyvin toistuviin, kantaviin saumalinjoihin putkissa, sylintereissä ja säiliöissä – kaikkialla, missä vaaditaan suurta tunkeumasyvyyttä, tasaista saumalaatua ja suurta sulatustehoa.
| Kone | Ulottuma | Työkorkeus | Hitsausvirta | Langan halkaisija |
|---|---|---|---|---|
| ESAB ROMAR RM7070 SAR 400 · Jauhekaarihitsauspuomi | 7 m | 7 m | 1 250 A | asti 4 mm |

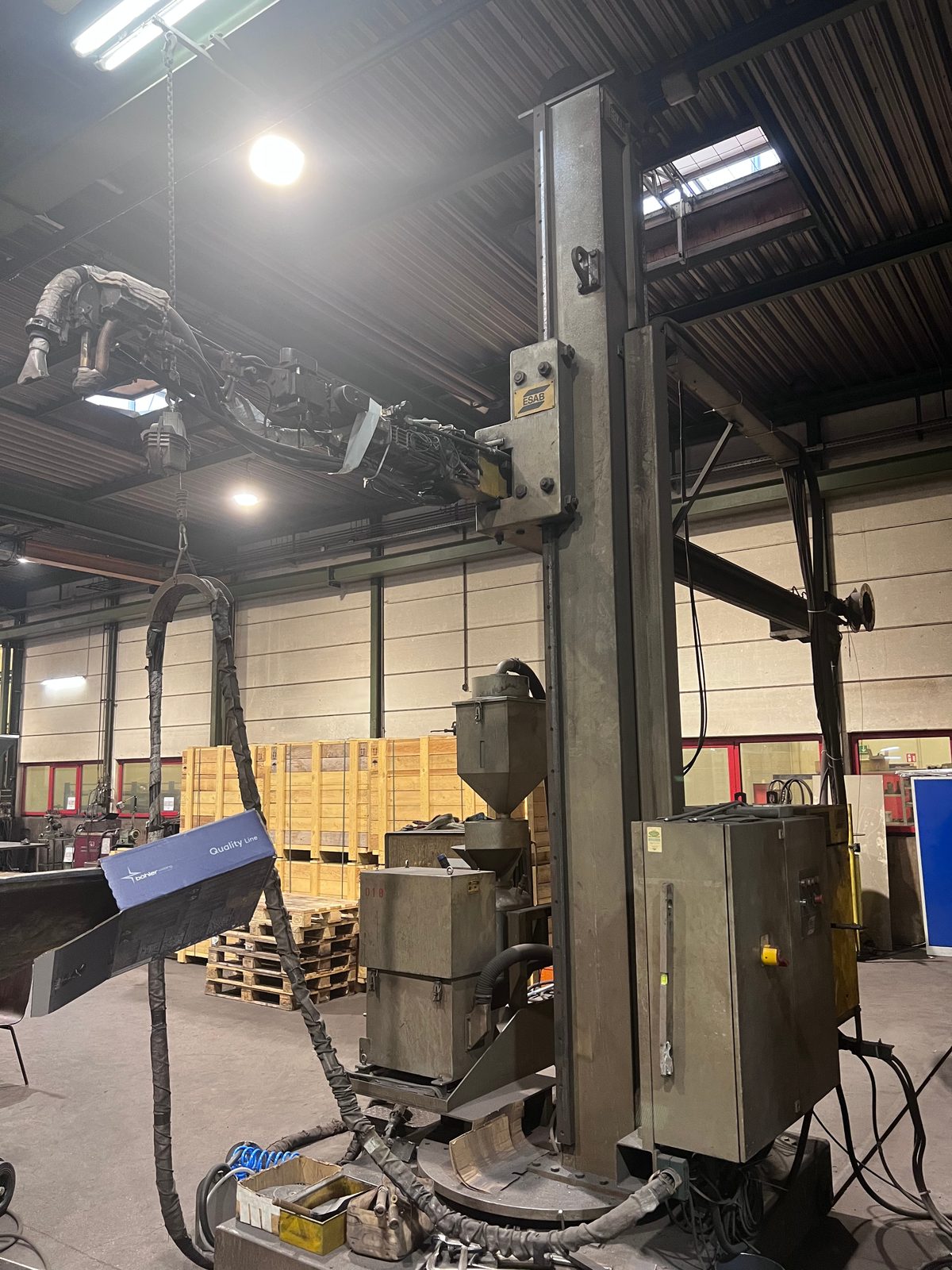

| ESAB CAB 300M · Jauhekaarihitsauspuomi | 4 m | 5 m | 800 A | asti 4 mm |

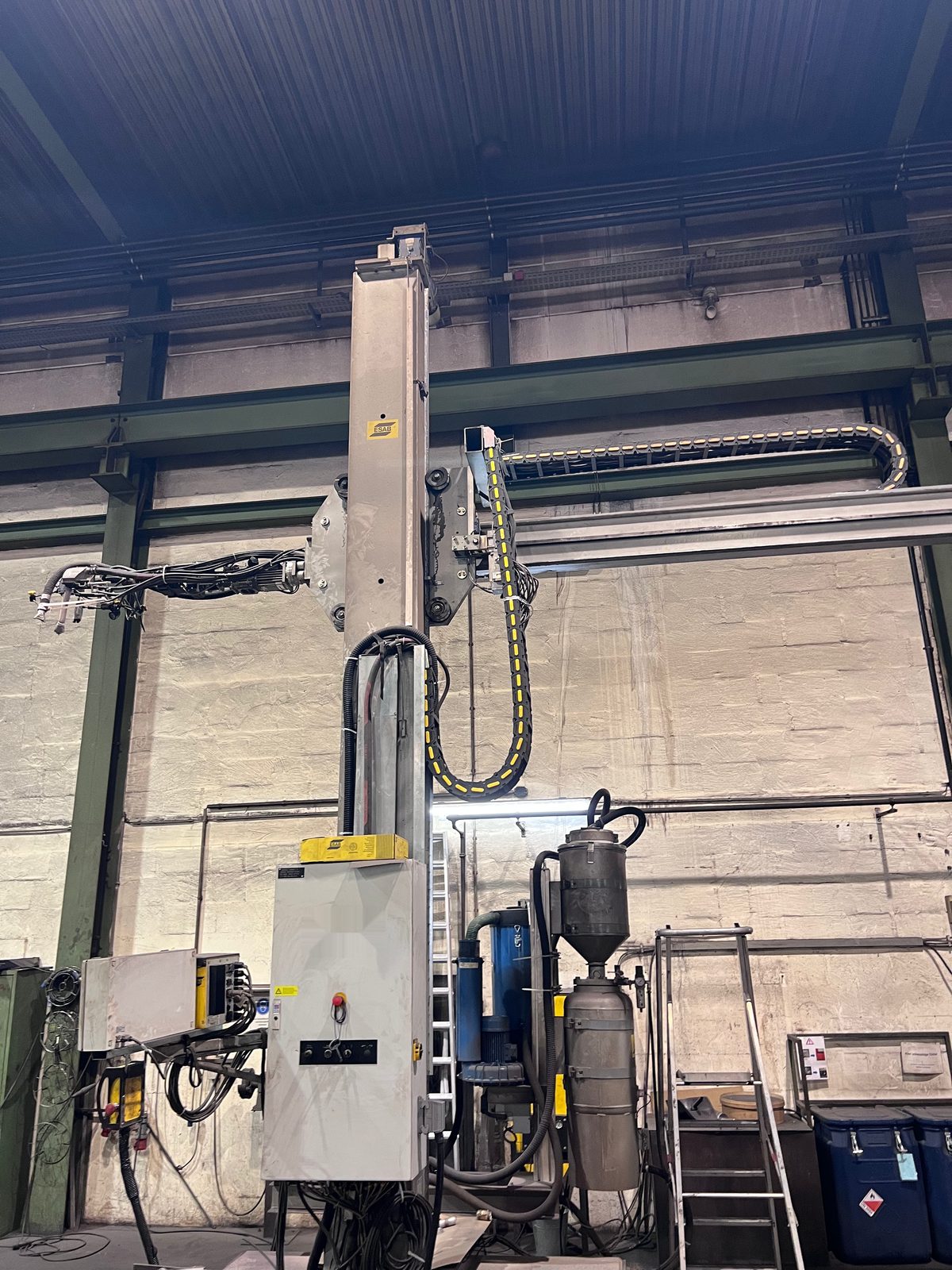

| ESAB MKP · Jauhekaarihitsauspuomi | 5 m | 5 m | 800 A | asti 4 mm |
Jauhekaarihitsaus ei ole jokaiselle saumalle optimaalinen menetelmä – sen vahvuudet tulevat esiin siellä, missä seuraavat ehdot täyttyvät:
Lyhyissä saumoissa, monimutkaisissa geometrioissa tai liitossaumoissa jauhekaarihitsausta täydennetään MAG- tai TIG-hitsauksella. Menetelmävalinta tehdään komponentin vaatimusten mukaan – yhden rakenteen sisällä voidaan yhdistää useita menetelmiä.
Bock työstää jauhekaarihitsauksessa pääosin eurooppalaisia laatuteräksiä, joiden alkuperä on jäljitettävissä:
Materiaalin laatu ja alkuperä dokumentoidaan vastaavien projekti- tai asiakasohjeiden mukaan näyttöjen ja tarkastustodistusten avulla.
Bock Maschinenbau on sertifioitu hitsausyritys DIN EN 1090-2 EXC3 ja EN ISO 3834-2 mukaan. Täydennettynä sertifioidulla laadunhallintajärjestelmällä DIN EN ISO 9001:2015 mukaan nämä standardit muodostavat sitovan laatukehyksen kaikille hitsaustöille: hitsausmenetelmien pätevöinnit, tarkastusvaatimukset ja dokumentointivelvoitteet ovat kiinteä osa tuotantoa. Voimassa olevat sertifikaatit ovat näyttövelvollisten asiakkaiden saatavilla PDF-muodossa.
Hitsaussaumoja seurataan sopivin laadunvarmistustoimin. Komponentin, materiaalin, saumavaatimusten ja asiakkaan ohjeiden mukaan voidaan käyttää silmämääräistä tarkastusta ja rikkomattomia tarkastusmenetelmiä (NDT).
Tämä kattaa pinta-aiheumat, halkeamat, pinnanläheiset epäjatkuvuudet sekä sisäiset epäjatkuvuudet soveltuvissa komponenteissa ja hitsausliitoksissa.
Tarkastus- ja dokumentointivaatimukset sovitaan projektikohtaisesti piirustuksen, standardien ohjeiden ja asiakkaan ohjeiden mukaan.
Sertifioitu hitsausyritys kantaville teräsrakennetuotteille – sertifioitu toteutusluokkaan EXC3 asti.
DVS ZERT · Zertifizierungsstelle des DVS lataa PDF-muodossaKattavat laatuvaatimukset metallisten materiaalien sulahitsaukselle.
DVS ZERT · Zertifizierungsstelle des DVS lataa PDF-muodossaSertifioitu laadunhallintajärjestelmä – aukoton prosessien varmistus ja jäljitettävyys.
TÜO · Technische Überwachungsorganisation für Sicherheit, Qualität und Umweltschutz GmbH lataa PDF-muodossa1 / 3
Jauhekaarihitsauksella valmistetut komponentit vaativat usein lisää valmistusvaiheita. Seuraavat palvelut voidaan integroida projektin kulkuun:
Komponentteja ei siten vain hitsata, vaan ne voidaan myös työstää, puhaltaa, pinnoittaa tai esiasentaa – sopimuksen ja projektivaatimuksen mukaan samassa tehtaassa.
Jauhekaarihitsausta käytetään Bockilla siellä, missä vaaditaan korkeaa saumalaatua, suuria saumasyvyyksiä ja täysmekanisoitua prosessinohjausta:
Jauhekaarihitsaus täydentää hitsattujen kokoonpanojen ja raskaiden hitsattujen rakenteiden menetelmäkirjoa – ei MAG- tai TIG-hitsauksen korvaajana, vaan erikoistuneena menetelmänä määrätyille saumatyypeille ja komponenttiluokille.
Bock Maschinenbau harjoittaa täysmekanisoitua jauhekaarihitsausta Lorchin toimipaikassa osana sertifioitua hitsaamoa:
Pitkiä, kantavia jauhekaarisaumoja säiliö- ja laiterakentajille Stuttgartin alueelta ja koko DACH-alueelta – sertifioidussa hitsausyrityksessä Lorchissa.
Jauhekaarihitsaus (UP) on täysmekanisoitu kaarihitsausmenetelmä, jossa valokaari palaa rakeisen hitsausjauheen kerroksen alla. Menetelmä mahdollistaa suuret tunkeumasyvyydet ja suuren sulatustehon vähäisin roiskehäviöin ja tasaisella saumapinnalla. Bock käyttää jauhekaarihitsausta pitkiin, suoriin saumoihin raskaissa komponenteissa ja suurikokoisissa rakenteissa.
Jopa 7 m ulottuma ja jopa 1 250 A suurimmassa kolmesta ESAB-jauhekaarimastosta, ESAB ROMAR RM7070 SAR 400:ssa, jonka työskentelykorkeus on 7 m. Kaksi muuta mastoa, ESAB CAB 300M (4 m ulottuma, 5 m työskentelykorkeus) ja ESAB MKP (5 m ulottuma, 5 m työskentelykorkeus), toimivat 800 A:n virralla; kaikki kolme käyttävät lankaa 4 mm halkaisijaan asti. Raskaat kappaleet 50 t asti paikoitetaan 2×25 t nosturijärjestelmällä.
Menetelmävalinta tehdään komponentin vaatimusten mukaan: jauhekaarihitsausta käytetään pitkiin, suoriin pitkittäis- ja kehäsaumoihin, kun tunkeumasyvyydelle ja sauman lujuudelle asetetaan korkeat vaatimukset, suuriin saumatilavuuksiin sekä raskaisiin komponentteihin, joissa käsinhitsaus ei riitä kapasiteetiltaan. Lyhyitä saumoja, monimutkaisia geometrioita ja liitossaumoja täydennetään MAG- tai TIG-hitsauksella; yhden rakenteen sisällä yhdistetään useita menetelmiä.
Kyllä. Putki- ja säiliökomponentit paikoitetaan jauhekaarihitsausta varten kääntölaitteisiin, jolloin pitkät pitkittäis- ja kehäsaumat suurikokoisissa komponenteissa valmistetaan täysmekanisoidusti ja saumaa ohjataan hallitusti prosessin aikana. Tyypillisiä komponentteja ovat putket, onttoprofiilit, sylinterit ja säiliöt, joissa on toistuvia, kantavia saumalinjoja.
Jauhekaarihitsauksessa Bock työstää rakenneterästä S235 ja S355, hienoraeterästä S1100 asti, Hardox 400 / 500 -terästä sekä erikoisteräksiä piirustuksen ja asiakkaan ohjeen mukaan. Kun projekti- tai asiakasohjeet sitä edellyttävät, materiaalin laatu ja alkuperä dokumentoidaan näyttöjen ja tarkastustodistusten avulla.
Lähettäkää meille piirustus, materiaali, saumojen pituudet ja sauman geometria. Päätämme itse, mitkä saumat hitsataan jauhekaarihitsauksella – haluttaessa toimitamme koko rakenteen koneistuksineen ja maalauksineen.
