Soldadura por arco sumergido (SAW) según DIN EN 1090-2 EXC3
Cordones longitudinales y circulares profundos y de alta resistencia en piezas pesadas hasta 50 t – soldadura por arco sumergido totalmente mecanizada según DIN EN 1090-2 EXC3 en Lorch.
Hasta 1.250 A de corriente de soldadura
Instalaciones ESAB con alta tasa de aporte para grandes volúmenes de cordón.
Brazos de hasta 7 m de alcance
Cordones longitudinales y circulares de alta resistencia también en estructuras de gran formato.
Piezas pesadas hasta 50 t
Sistema de grúa de 2×25 t para una manipulación segura de componentes pesados.
DIN EN 1090-2 EXC3
Empresa especializada en soldadura certificada según EXC3, EN ISO 3834-2 y ISO 9001.
END internos de nivel 2
VT, PT y MT según DIN EN ISO 9712 internamente; UT por proyecto a través de nuestro socio de cooperación.
Procesos posteriores de un solo proveedor
Mecanizado CNC, granallado, pintura y montaje en la misma planta.
Soldadura por arco sumergido en Bock – totalmente mecanizada, de alta resistencia, de gran formato

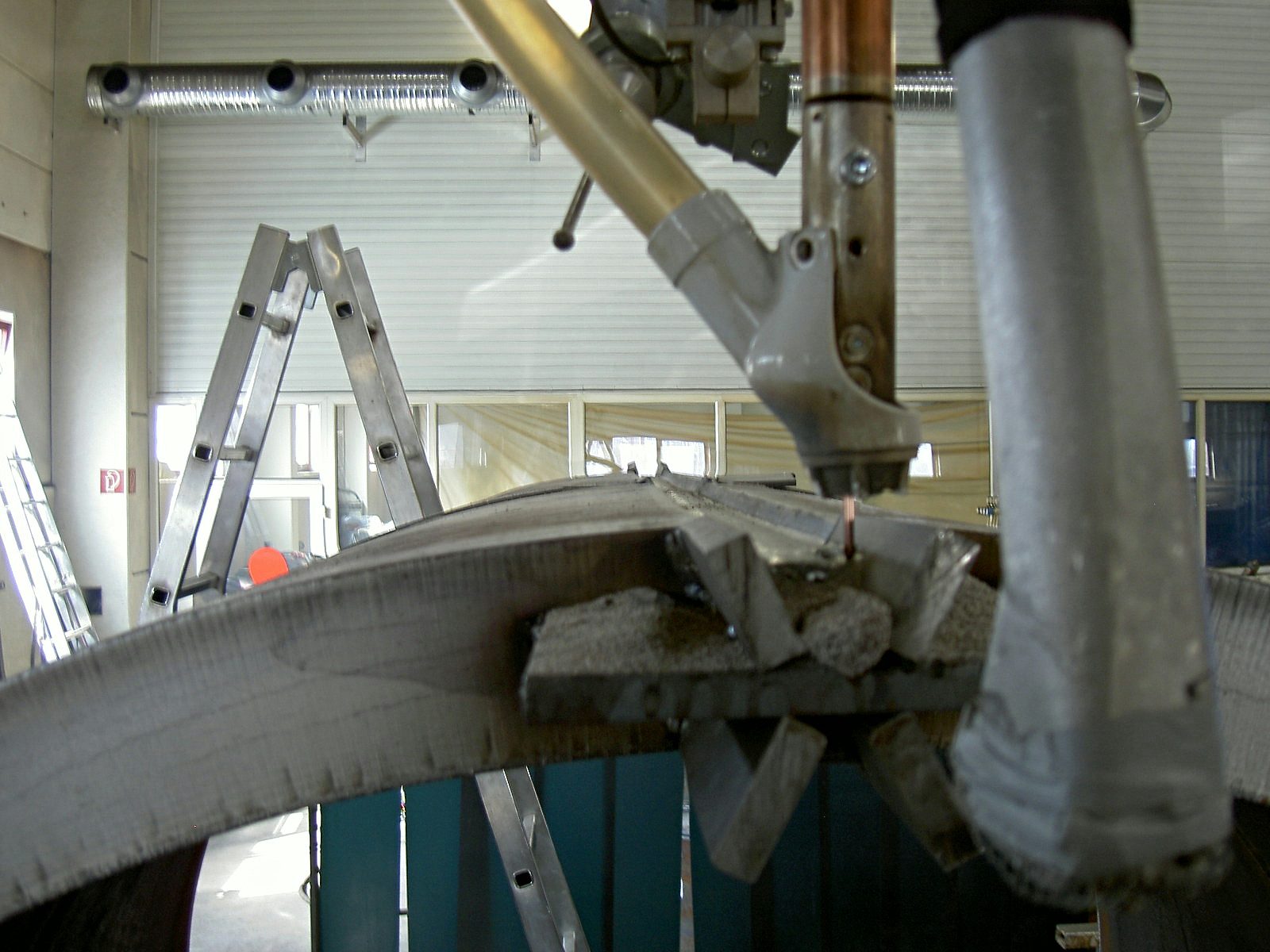

La soldadura por arco sumergido (SAW) es un proceso de soldadura por arco totalmente mecanizado en el que el arco arde bajo una capa de fundente granulado. El proceso permite grandes profundidades de penetración, escasas pérdidas por proyecciones y una superficie de cordón homogénea – con una elevada tasa de deposición y una conducción del proceso estable al mismo tiempo.
En Bock, la soldadura por arco sumergido se emplea para cordones largos y rectos en componentes pesados y construcciones de gran formato – allí donde la soldadura MAG o TIG alcanza sus límites de capacidad o de proceso. Las aplicaciones típicas son cordones longitudinales portantes en perfiles tubulares, vigas, depósitos y construcciones soldadas con altos requisitos de resistencia.
La fabricación está integrada en el marco de calidad certificado según DIN EN 1090-2 EXC3 y EN ISO 3834-2. Las cualificaciones de los procesos de soldadura, los requisitos de ensayo y las obligaciones de documentación forman parte integral de los procesos de producción.
Instalaciones de soldadura ESAB – brazos de hasta 7 m, hasta 1.250 A
La instalación de soldadura por arco sumergido de Bock se basa en componentes ESAB con mástiles y brazos de soldadura que permiten un alcance de hasta 7 m. La corriente de soldadura llega hasta 1.250 A – el requisito para grandes profundidades de penetración y cordones de alta resistencia en componentes macizos.
Las piezas pesadas hasta 50 t pueden posicionarse de forma segura mediante el sistema de grúas de 2×25 t de la nave de fabricación y manipularse durante el proceso de soldadura. De este modo, también es posible soldar de forma totalmente mecanizada tubos, vigas y construcciones soldadas de gran formato con segmentos de cordón largos.
Datos de la máquina
| Máquina | Brazo | Altura de trabajo | Corriente de soldadura | Diámetro de hilo |
|---|---|---|---|---|
| ESAB ROMAR RM7070 SAR 400 · Columna de soldadura por arco sumergido | 7 m | 7 m | 1.250 A | hasta 4 mm |

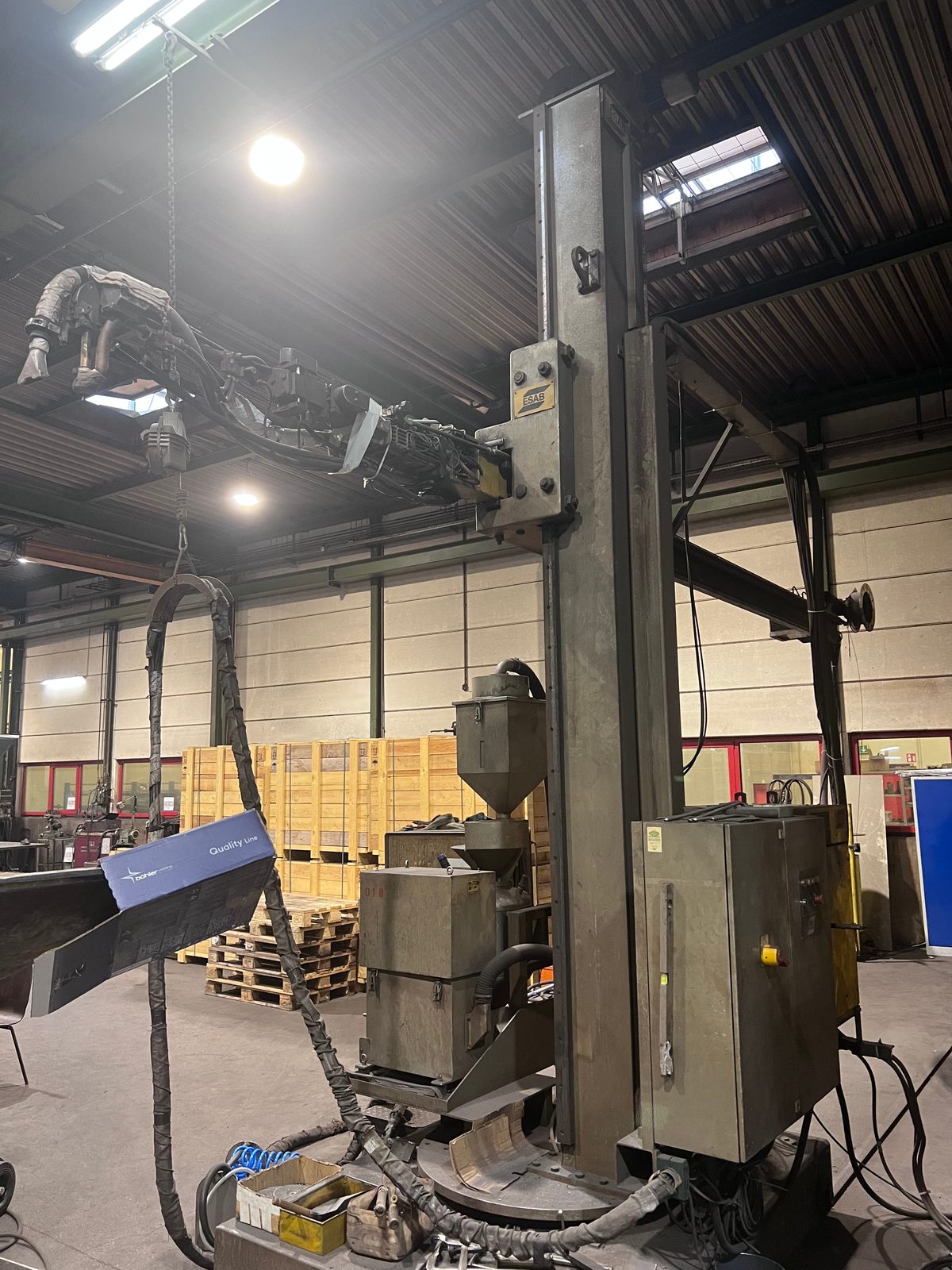

| ESAB CAB 300M · Columna de soldadura por arco sumergido | 4 m | 5 m | 800 A | hasta 4 mm |
| ESAB MKP · Columna de soldadura por arco sumergido | 5 m | 5 m | 800 A | hasta 4 mm |
¿Cuándo es la soldadura por arco sumergido el proceso adecuado?
La soldadura por arco sumergido no es el proceso óptimo para cada cordón – despliega sus ventajas allí donde se cumplen las siguientes condiciones:
- Trazados de cordón largos y rectos (cordones longitudinales y circulares)
- Altos requisitos de profundidad de penetración y resistencia del cordón
- Componentes pesados en los que la soldadura manual no resulta suficiente en cuanto a capacidad
- Acero estructural, acero estructural de alta resistencia, acero de grano fino y Hardox
- Grandes volúmenes de cordón con elevada tasa de deposición
Para cordones cortos, geometrías complejas o cordones de unión, la soldadura por arco sumergido se complementa con la soldadura MAG o TIG. La elección del proceso se realiza según los requisitos del componente – dentro de una misma construcción pueden combinarse varios procesos.
Materiales aptos para la soldadura por arco sumergido
En la soldadura por arco sumergido, Bock procesa predominantemente aceros europeos de calidad con origen trazable:
- Acero estructural (S235, S355)
- Acero de grano fino y acero estructural de alta resistencia
- Hardox (acero resistente al desgaste para componentes sometidos a esfuerzos abrasivos)
- Otros aceros estructurales según plano o especificación
La calidad del material y su origen se documentan mediante certificados y certificados de ensayo cuando así lo exigen las especificaciones del proyecto o del cliente.
Empresa especializada en soldadura certificada – DIN EN 1090-2 EXC3, EN ISO 3834-2 y END
Bock Maschinenbau es una empresa especializada en soldadura certificada según DIN EN 1090-2 EXC3 y EN ISO 3834-2. Complementadas por un sistema de gestión de la calidad certificado según DIN EN ISO 9001:2015, estas normas constituyen un marco de calidad vinculante para todos los trabajos de soldadura: las cualificaciones de los procesos de soldadura, los requisitos de ensayo y las obligaciones de documentación forman parte integral de la producción. Los certificados vigentes están disponibles en PDF para los clientes con obligaciones de justificación.
Aseguramiento de la calidad y ensayos no destructivos
Los cordones de soldadura se acompañan de medidas de aseguramiento de la calidad adecuadas. Según el componente, el material, los requisitos del cordón y las especificaciones del cliente, pueden emplearse la inspección visual y los ensayos no destructivos (END).
- La inspección visual (VT), los ensayos por líquidos penetrantes (PT) y los ensayos por partículas magnéticas (MT) están disponibles internamente con cualificación de nivel 2 según DIN EN ISO 9712.
- El ensayo por ultrasonidos (UT) está disponible internamente de forma específica para cada proyecto a través de personal de ensayo certificado de nuestro socio de cooperación.
Esto abarca indicaciones superficiales, fisuras, irregularidades cercanas a la superficie así como irregularidades internas en componentes y uniones soldadas adecuados.
Los requisitos de ensayo y documentación se acuerdan de forma específica para cada proyecto según el plano, las exigencias normativas y las especificaciones del cliente.
Mecanizado CNC, granallado, pintura y montaje en caso necesario
Los componentes fabricados mediante soldadura por arco sumergido requieren con frecuencia pasos de fabricación adicionales. Los siguientes servicios pueden integrarse en el desarrollo del proyecto:
- Mecanizado CNC de piezas grandes
- Mecanizado pesado CNC hasta 50 t, fresado de pórtico hasta 26.000 mm, torneado vertical hasta Ø 4.800 mm.
- Preparación de superficies
- Granallado hasta Sa 2,5 en una cabina de granallado de gran formato.
- Protección anticorrosiva y pintura
- Pintura industrial según EN ISO 12944 en una cabina de pintura de 25 × 7 × 6 m.
- Montaje
- Premontaje o montaje parcial de componentes de forma específica para cada proyecto.
De este modo, los componentes no solo se sueldan, sino que también pueden mecanizarse, granallarse, recubrirse o premontarse – según lo acordado y los requisitos del proyecto dentro de la misma planta.
Aplicaciones típicas de la soldadura por arco sumergido
La soldadura por arco sumergido en Bock se emplea allí donde se exige una elevada calidad de cordón, grandes profundidades de cordón y una conducción del proceso totalmente mecanizada:

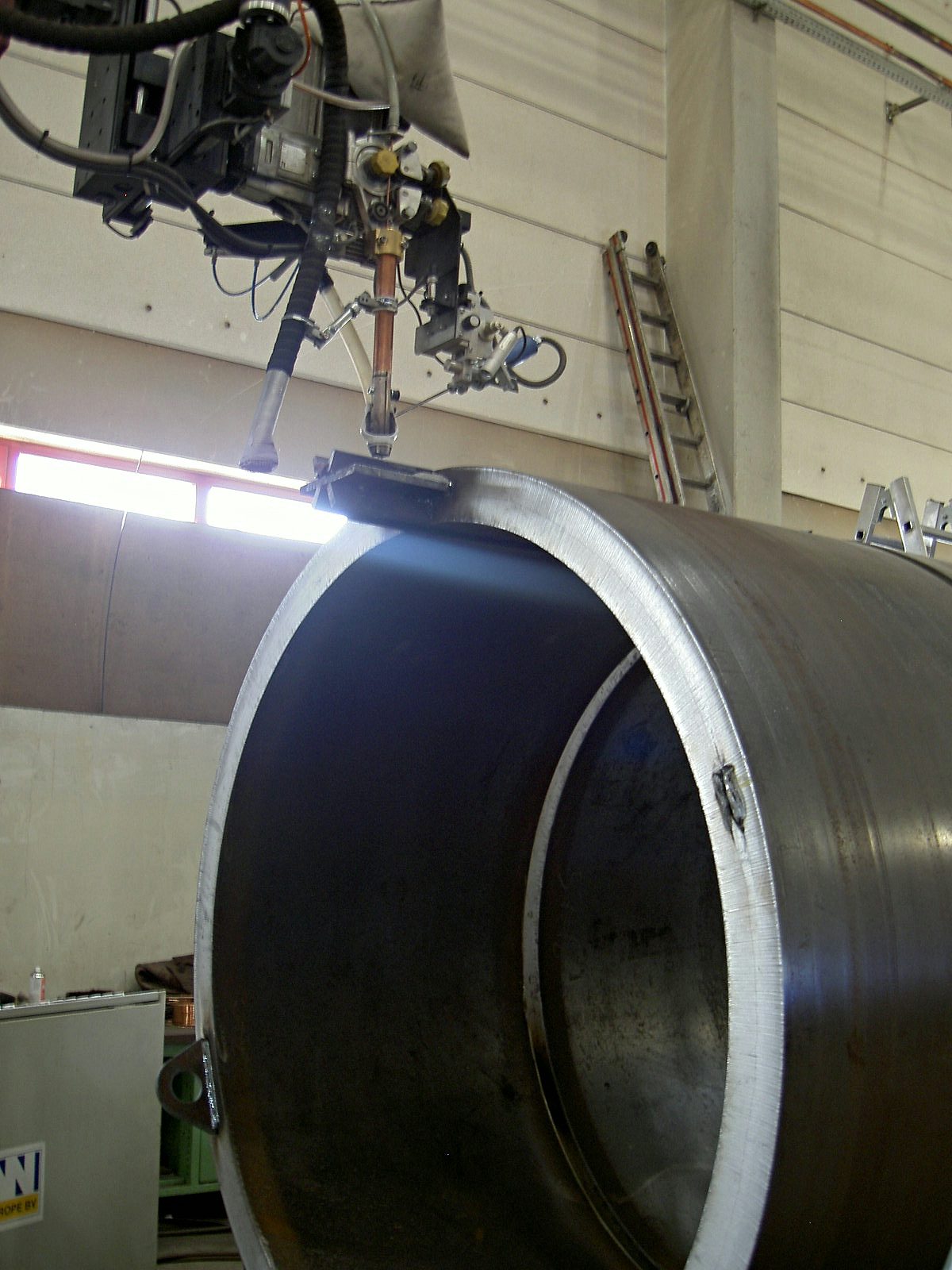

- Cordones longitudinales y circulares en tubos, perfiles huecos y depósitos
- Cordones portantes en vigas pesadas y construcciones soldadas
- Segmentos de cordón grandes y de tipo serie con elevado volumen de deposición
- Cordones de alta resistencia en Hardox y acero de grano fino
- Componentes para la construcción de grúas, instalaciones y vehículos especiales
La soldadura por arco sumergido complementa el espectro de procesos para conjuntos soldados y construcciones soldadas pesadas – no como sustituto de MAG o TIG, sino como proceso especializado para tipos de cordón y clases de componente definidos.
Soldadura por arco sumergido – por qué Bock
Bock Maschinenbau opera la soldadura por arco sumergido totalmente mecanizada en su sede de Lorch como parte de una empresa de soldadura certificada:
- Instalación
- Instalación de soldadura ESAB con brazos de hasta 7 m de alcance y hasta 1.250 A de corriente de soldadura
- Capacidad de grúa
- Sistema de grúas de 2×25 t – 50 t de capacidad de carga total para una manipulación segura de componentes de gran formato
- Certificación
- DIN EN 1090-2 EXC3, EN ISO 3834-2 y DIN EN ISO 9001:2015
- Competencia en materiales
- Aceros europeos de calidad como acero estructural, acero de grano fino y Hardox
- Aseguramiento de la calidad
- VT, PT y MT internamente de nivel 2 según DIN EN ISO 9712; UT en nuestra planta a través de nuestro socio de cooperación
- Procesos posteriores
- Mecanizado CNC, granallado, pintura y montaje integrables en la misma planta
- Proveedor para la construcción de depósitos
- Cordones largos y portantes de soldadura por arco sumergido para fabricantes de depósitos y aparatos de la zona de Stuttgart y de toda la región DACH: en el taller de soldadura certificado de Lorch.
