Fedett ívű hegesztés (UP) a DIN EN 1090-2 EXC3 szerint
Mély, nagy szilárdságú hossz- és körvarratok nehéz alkatrészeken 50 t-ig – teljesen gépesített fedett ívű hegesztés a DIN EN 1090-2 EXC3 szerint Lorchban.
Akár 1 250 A hegesztőáram
ESAB-berendezések nagy leolvadási teljesítménnyel a nagy varratvolumenekhez.
Konzol 7 m kinyúlásig
Nagy szilárdságú hossz- és körvarratok nagyméretű szerkezeteken is.
Nehéz alkatrészek 50 t-ig
2×25-t-es darurendszer a nehéz alkatrészek biztonságos kezeléséhez.
DIN EN 1090-2 EXC3
Tanúsított hegesztő szaküzem az EXC3, EN ISO 3834-2 és ISO 9001 szerint.
ZfP házon belül Level 2
VT, PT és MT a DIN EN ISO 9712 szerint házon belül, UT projektspecifikusan kooperációs partnerünkön keresztül.
Követő folyamatok egy kézből
CNC-megmunkálás, homokfúvás, lakkozás és szerelés ugyanazon üzemben.
Fedett ívű hegesztés a Bocknál – teljesen gépesített, nagy szilárdságú, nagyméretű

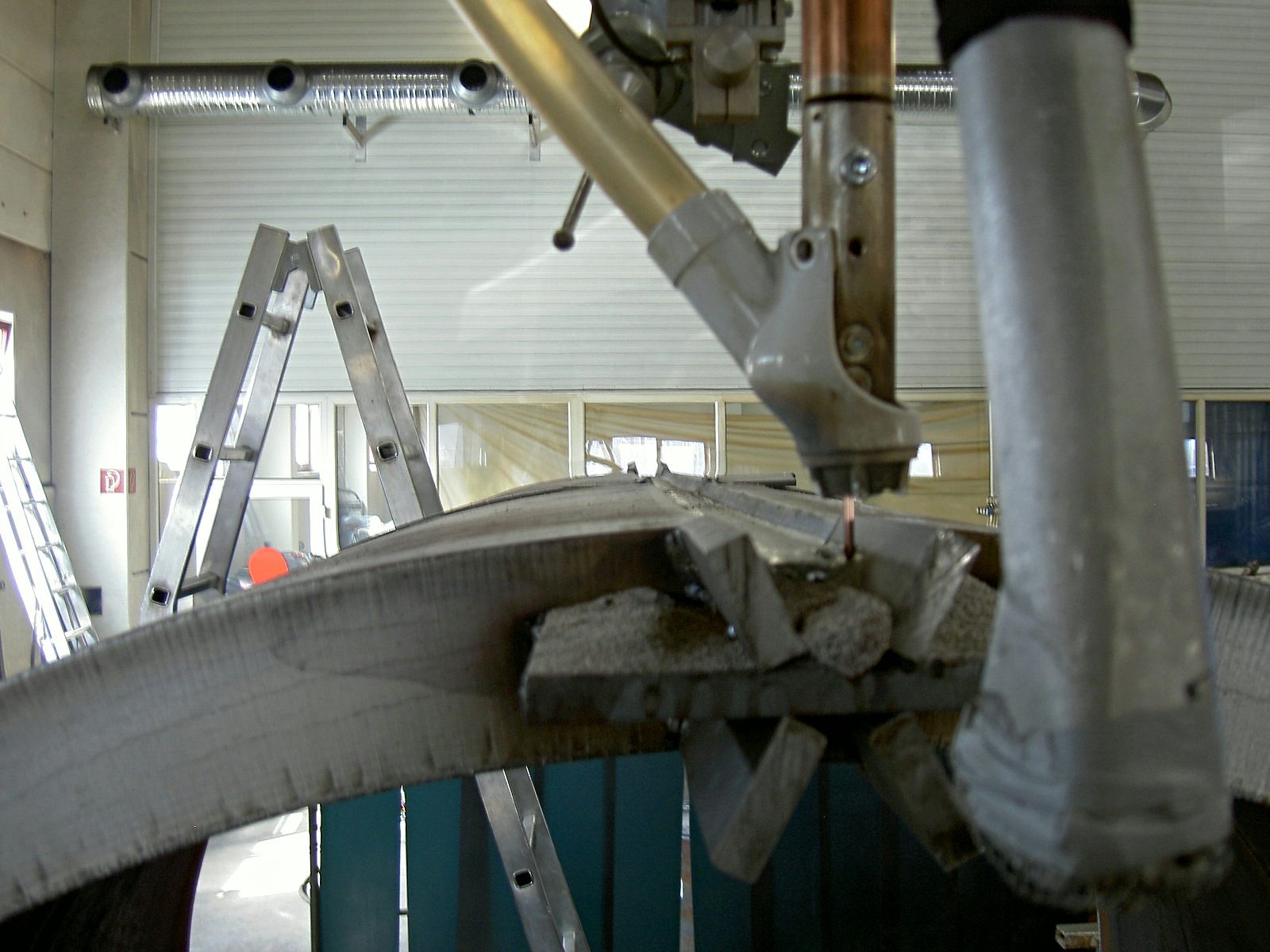

A fedett ívű hegesztés (UP) egy teljesen gépesített ívhegesztési eljárás, amelynél az ívfény granulált hegesztőpor rétege alatt ég. Az eljárás nagy beolvadási mélységeket, alacsony fröcskölési veszteségeket és egyenletes varratfelületet tesz lehetővé – egyúttal nagy leolvadási teljesítménnyel és stabil folyamatvezetéssel.
A Bocknál a fedett ívű hegesztést hosszú, egyenes varratokhoz alkalmazzák nehéz alkatrészeken és nagyméretű szerkezeteken – ott, ahol a MAG- vagy AWI-hegesztés kapacitásbeli vagy eljárástechnikai határokba ütközik. Tipikus alkalmazások a teherhordó hosszvarratok csőprofilokon, tartókon, tartályokon és magas szilárdsági követelményekkel rendelkező hegesztett szerkezeteken.
A gyártás a DIN EN 1090-2 EXC3 és EN ISO 3834-2 szerinti tanúsított minőségi keretbe ágyazódik. A hegesztési eljárás-minősítések, vizsgálati követelmények és dokumentációs kötelezettségek a gyártási folyamatok szilárd részét képezik.
ESAB-hegesztőberendezések – konzol 7 m-ig, akár 1 250 A

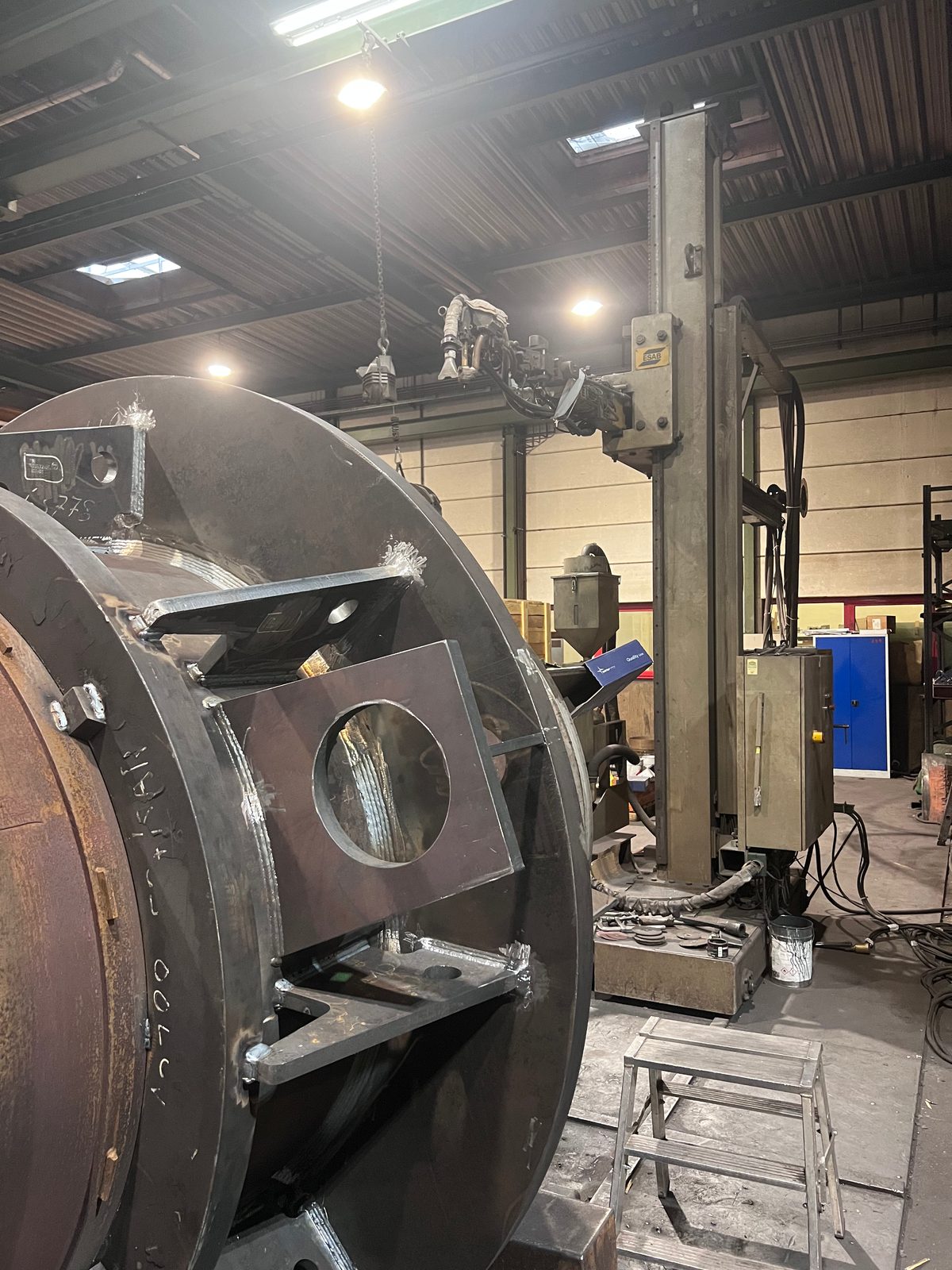

A Bock fedett ívű hegesztőberendezése ESAB-komponenseken alapul, hegesztőoszlopokkal és konzolokkal, amelyek akár 7 m kinyúlást tesznek lehetővé. A hegesztőáram akár 1 250 A – a mély beolvadási mélységek és nagy szilárdságú varratok előfeltétele tömör alkatrészeken.
Az 50 t-ig terjedő nehéz alkatrészek a gyártócsarnok 2×25-t-es darurendszerén keresztül biztonságosan pozicionálhatók és a hegesztési folyamat során kezelhetők. Ezáltal a hosszú varratszakaszokkal rendelkező nagyméretű csövek, tartók és hegesztett szerkezetek is teljesen gépesítve hegeszthetők.
Gépadatok
| Gép | Kinyúlás | Munkamagasság | Hegesztőáram | Huzalátmérő |
|---|---|---|---|---|
| ESAB ROMAR RM7070 SAR 400 · Fedettívű hegesztő oszlop | 7 m | 7 m | 1 250 A | akár 4 mm |

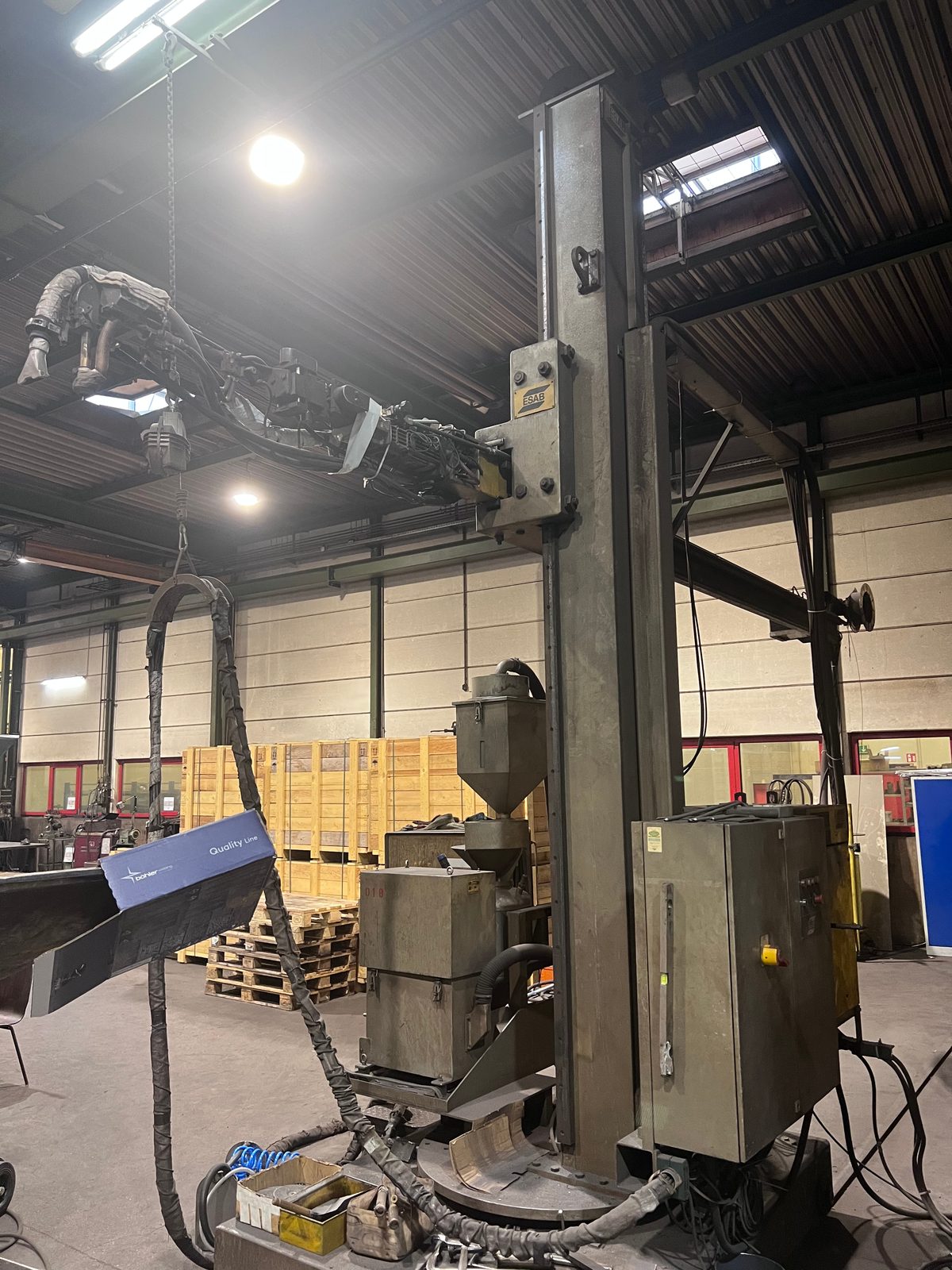

| ESAB CAB 300M · Fedettívű hegesztő oszlop | 4 m | 5 m | 800 A | akár 4 mm |

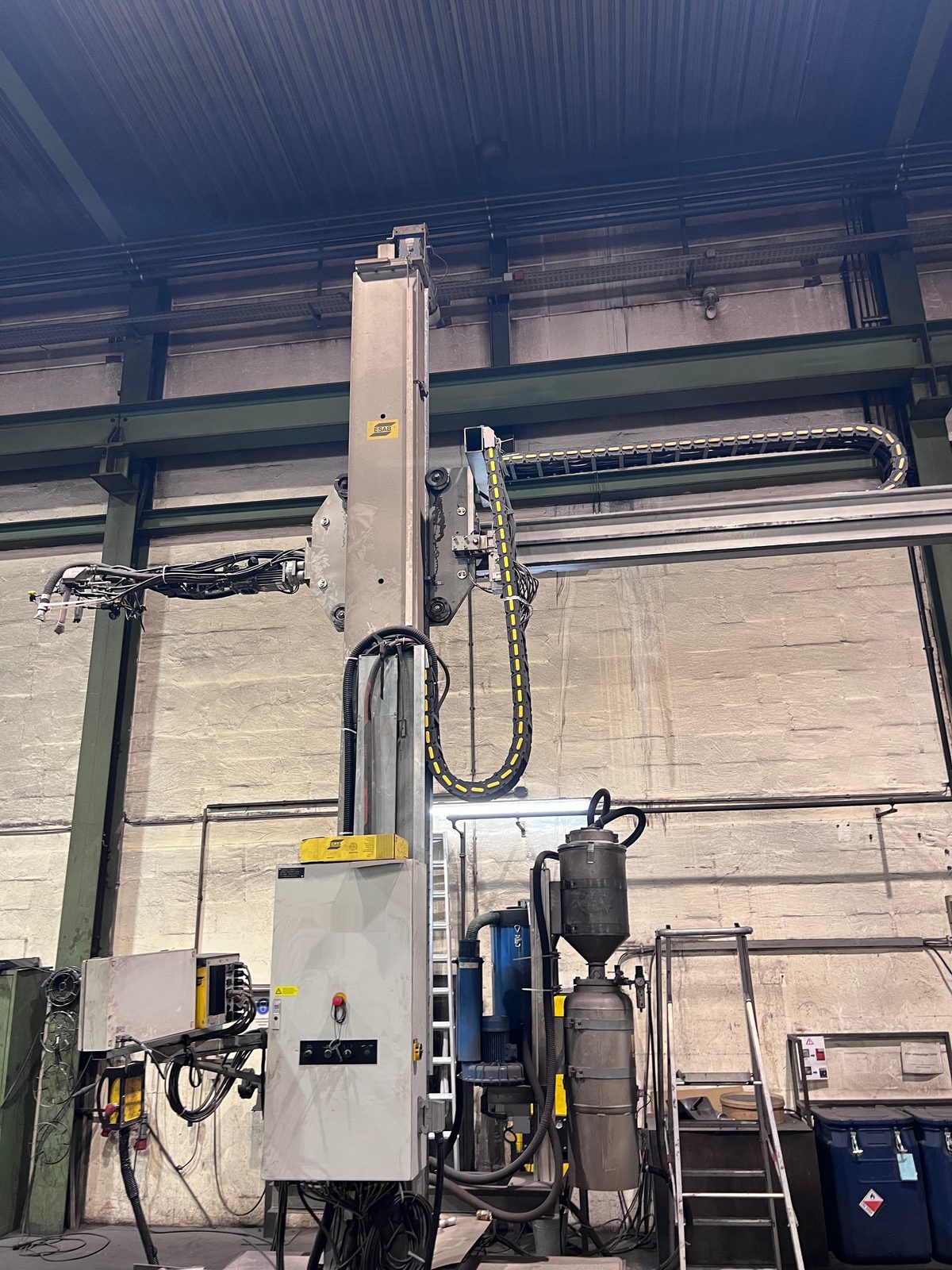

| ESAB MKP · Fedettívű hegesztő oszlop | 5 m | 5 m | 800 A | akár 4 mm |
Mikor a fedett ívű hegesztés a megfelelő eljárás?
A fedett ívű hegesztés nem minden varrathoz a legjobb eljárás – erősségeit ott bontakoztatja ki, ahol a következő feltételek teljesülnek:
- Hosszú, egyenes varratlefutások (hossz- és körvarratok)
- Magas követelmények a beolvadási mélységgel és varratszilárdsággal szemben
- Nehéz alkatrészek, amelyeknél a kézi hegesztés kapacitásbeli okokból nem elegendő
- Szerkezeti acél, nagy szilárdságú szerkezeti acél, finomszemcsés acél és Hardox
- Nagy varrattérfogatok nagy leolvadási teljesítménnyel
Rövid varratokhoz, összetett geometriákhoz vagy csatlakozó varratokhoz a fedett ívű hegesztést MAG- vagy AWI-hegesztés egészíti ki. Az eljárás kiválasztása az alkatrészkövetelmények szerint történik – egy szerkezeten belül több eljárás kombinálható.
A fedett ívű hegesztéshez alkalmas anyagok
A Bock a fedett ívű hegesztésnél túlnyomórészt nyomon követhető eredetű európai minőségi acélokat dolgoz fel:
- Szerkezeti acél (S235, S355)
- Finomszemcsés acél és nagy szilárdságú szerkezeti acél
- Hardox (kopásálló acél abrazív igénybevételű alkatrészekhez)
- További szerkezeti acélok rajz vagy specifikáció szerint
Az anyagminőséget és anyageredetet a megfelelő projekt- vagy vevői előírások esetén igazolásokkal és vizsgálati bizonylatokkal dokumentáljuk.
Tanúsított hegesztő szaküzem – DIN EN 1090-2 EXC3, EN ISO 3834-2 és roncsolásmentes vizsgálat
A Bock Maschinenbau a DIN EN 1090-2 EXC3 és EN ISO 3834-2 szerint tanúsított hegesztő szaküzem. A DIN EN ISO 9001:2015 szerint tanúsított minőségirányítási rendszerrel kiegészítve ezek a szabványok kötelező érvényű minőségi keretet alkotnak minden hegesztési munkához: a hegesztési eljárás-minősítések, vizsgálati követelmények és dokumentációs kötelezettségek a gyártás szilárd részét képezik. Az aktuális tanúsítványok a nyilvántartási kötelezettséggel rendelkező vevők számára PDF formátumban állnak rendelkezésre.
Minőségbiztosítás és roncsolásmentes vizsgálat
A hegesztési varratokat megfelelő minőségbiztosítási intézkedésekkel kísérjük. Az alkatrésztől, anyagtól, varratkövetelményektől és vevői előírásoktól függően szemrevételezéses vizsgálat és roncsolásmentes vizsgálati eljárások (ZfP) alkalmazhatók.
- A szemrevételezéses vizsgálat (VT), a folyadékbehatolásos vizsgálat (PT) és a mágnesporos vizsgálat (MT) házon belül, a DIN EN ISO 9712 szerinti Level-2 minősítéssel áll rendelkezésre.
- Az ultrahangos vizsgálat (UT) projektspecifikusan, házon belül, kooperációs partnerünk tanúsított vizsgálószemélyzete által áll rendelkezésre.
Ez felületi jelzéseket, repedéseket, felületközeli rendellenességeket, valamint belső rendellenességeket rögzít a megfelelő alkatrészekben és hegesztett kötésekben.
A vizsgálati és dokumentációs követelményeket projektspecifikusan, rajz, szabványos előírások és vevői előírások szerint egyeztetjük.
CNC-megmunkálás, homokfúvás, lakkozás és szerelés igény esetén
A fedett ívű hegesztéssel előállított alkatrészek gyakran további gyártási lépéseket igényelnek. A következő szolgáltatások integrálhatók a projekt menetébe:
- CNC-nagyalkatrész-megmunkálás
- CNC-nehézmegmunkálás 50 t-ig, portálmarás 26 000 mm-ig, karusszelesztergálás Ø 4 800 mm-ig.
- Felület-előkészítés
- Homokfúvás Sa 2,5-ig egy nagyméretű fúvókabinban.
- Korrózióvédelem és lakkozás
- Ipari lakkozás az EN ISO 12944 szerint egy 25 × 7 × 6 m-es nagy lakkozókabinban.
- Szerelés
- Komponensek projektspecifikus elő- vagy részszerelése.
Az alkatrészek ezzel nemcsak hegeszthetők, hanem megmunkálhatók, fúvathatók, bevonhatók vagy előszerelhetők is – a megállapodástól és projektkövetelménytől függően, ugyanazon az üzemen belül.
Tipikus alkalmazások a fedett ívű hegesztéshez
A fedett ívű hegesztést a Bocknál ott alkalmazzák, ahol magas varratminőség, nagy varratmélységek és teljesen gépesített folyamatvezetés szükséges:

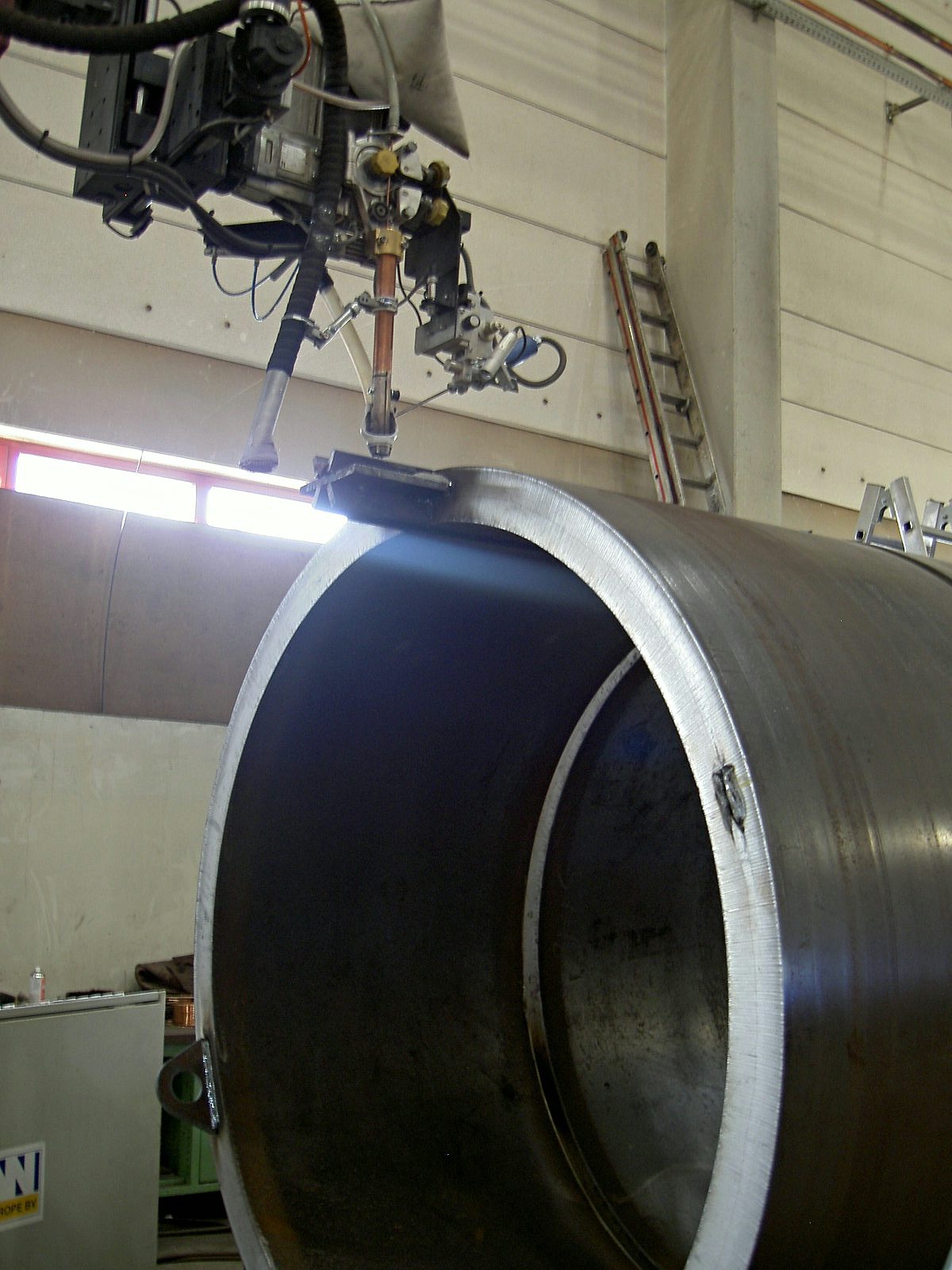

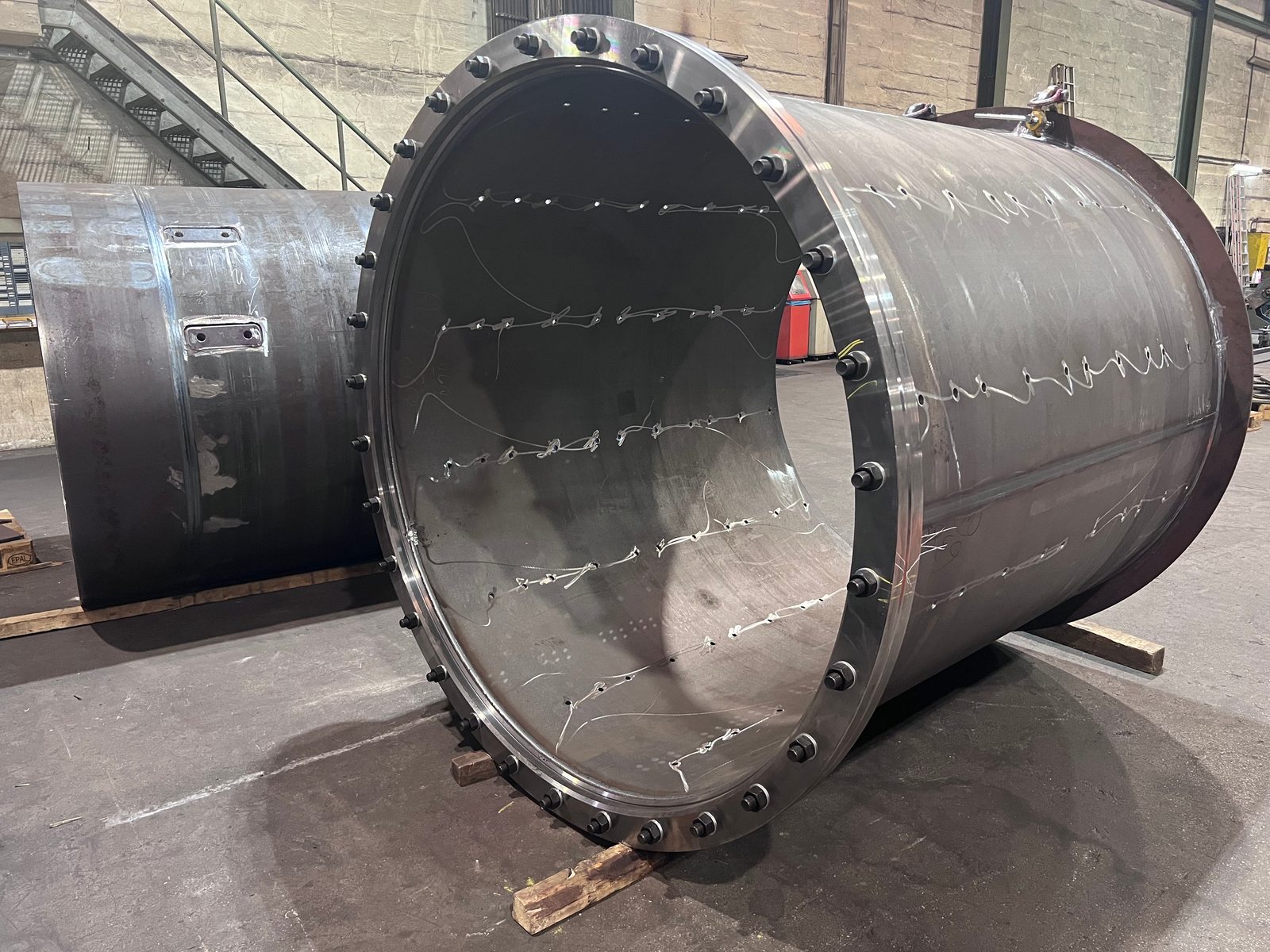

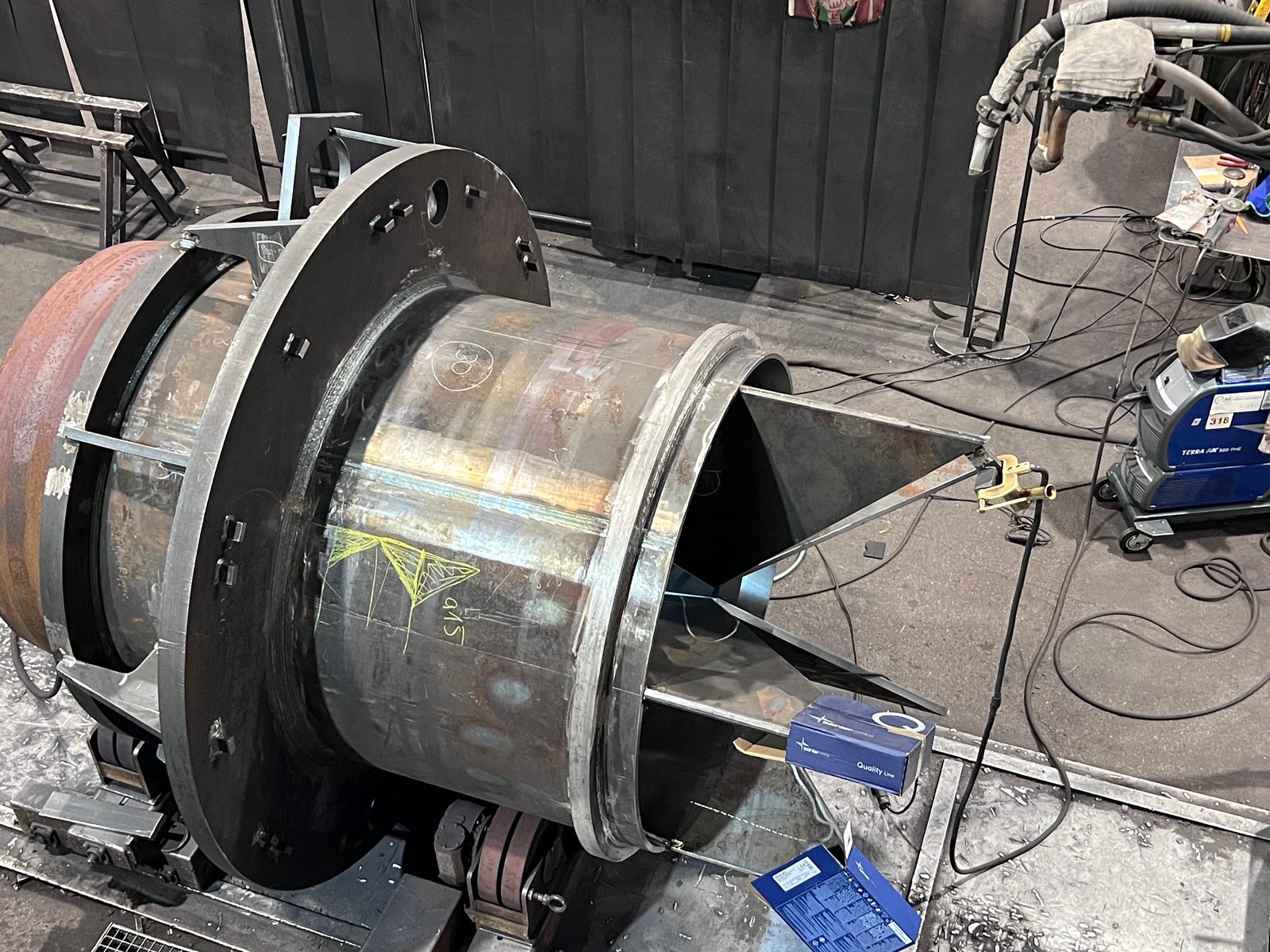

- Hossz- és körvarratok csöveken, üreges profilokon és tartályokon
- Teherhordó varratok nehéz tartókon és hegesztett szerkezeteken
- Nagy, sorozatszerű varratszakaszok nagy leolvadási térfogattal
- Nagy szilárdságú varratok Hardoxon és finomszemcsés acélon
- Alkatrészek a daru-, berendezés- és speciálisjármű-gyártásban
A fedett ívű hegesztés kiegészíti a hegesztett szerelvények és nehéz hegesztett szerkezetek eljárásspektrumát – nem a MAG vagy AWI helyettesítéseként, hanem meghatározott varrattípusokhoz és alkatrészosztályokhoz szolgáló specializált eljárásként.
Fedett ívű hegesztés – miért a Bock
A Bock Maschinenbau teljesen gépesített fedett ívű hegesztést üzemeltet a Lorch-i telephelyen egy tanúsított hegesztőüzem részeként:
- Berendezés
- ESAB-hegesztőberendezés 7 m-ig terjedő kinyúlású konzolokkal és akár 1 250 A hegesztőárammal
- Darukapacitás
- 2×25-t-es darurendszer – 50 t összteherbírás nagyméretű alkatrészek biztonságos kezeléséhez
- Tanúsítás
- DIN EN 1090-2 EXC3, EN ISO 3834-2 és DIN EN ISO 9001:2015
- Anyagkompetencia
- Európai minőségi acélok, mint szerkezeti acél, finomszemcsés acél és Hardox
- Minőségbiztosítás
- VT, PT és MT házon belül Level 2 a DIN EN ISO 9712 szerint; UT a gyárunkban kooperációs partnerünkön keresztül
- Követő folyamatok
- CNC-megmunkálás, homokfúvás, lakkozás és szerelés ugyanazon üzemben integrálható
- Tartálygyártási beszállító
- Hosszú, teherhordó fedettívű hegesztési varratok a stuttgarti régió és az egész DACH-régió tartály- és készülékgyártói számára – tanúsított hegesztő szaküzemünkben Lorchban.
Kapcsolat
Az Ön projektje — közvetlenül a régióból
Küldje el megkeresését bérgyártással, acélszerkezetekkel vagy egyedi gépgyártással kapcsolatban — rövid időn belül jelentkezünk.
Fedett ívű hegesztés megrendelése
Az első elbíráláshoz kérjük, adja meg a rajzot vagy műszaki előírást, az anyagot, a varratgeometriát, valamint a minőségre, vizsgálatra és dokumentációra vonatkozó követelményeket. Megvizsgáljuk az eljárás alkalmasságát, és projektspecifikus árajánlatot készítünk.
