Συγκόλληση βυθισμένου τόξου (UP) κατά DIN EN 1090-2 EXC3
Βαθιές διαμήκεις και εγκάρσιες ραφές υψηλής αντοχής σε βαρέα εξαρτήματα έως 50 t – πλήρως μηχανοποιημένη συγκόλληση βυθισμένου τόξου κατά DIN EN 1090-2 EXC3 στο Lorch.
Ρεύμα συγκόλλησης έως 1.250 A
Εγκαταστάσεις ESAB με υψηλή απόδοση τήξης για μεγάλους όγκους ραφής.
Βραχίονες προβολής έως 7 m εμβέλεια
Διαμήκεις και εγκάρσιες ραφές υψηλής αντοχής ακόμη και σε κατασκευές μεγάλων διαστάσεων.
Βαρέα εξαρτήματα έως 50 t
Γερανοσύστημα 2×25-t για ασφαλή χειρισμό βαρέων εξαρτημάτων.
DIN EN 1090-2 EXC3
Πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων κατά EXC3, EN ISO 3834-2 και ISO 9001.
ΜΚΕ in-house Level 2
VT, PT και MT κατά DIN EN ISO 9712 εσωτερικά, UT ανά έργο μέσω του συνεργάτη μας.
Επόμενες διεργασίες από μία πηγή
Κατεργασία CNC, αμμοβολή, βαφή και συναρμολόγηση στην ίδια μονάδα.
Συγκόλληση βυθισμένου τόξου στην Bock – πλήρως μηχανοποιημένη, υψηλής αντοχής, μεγάλων διαστάσεων

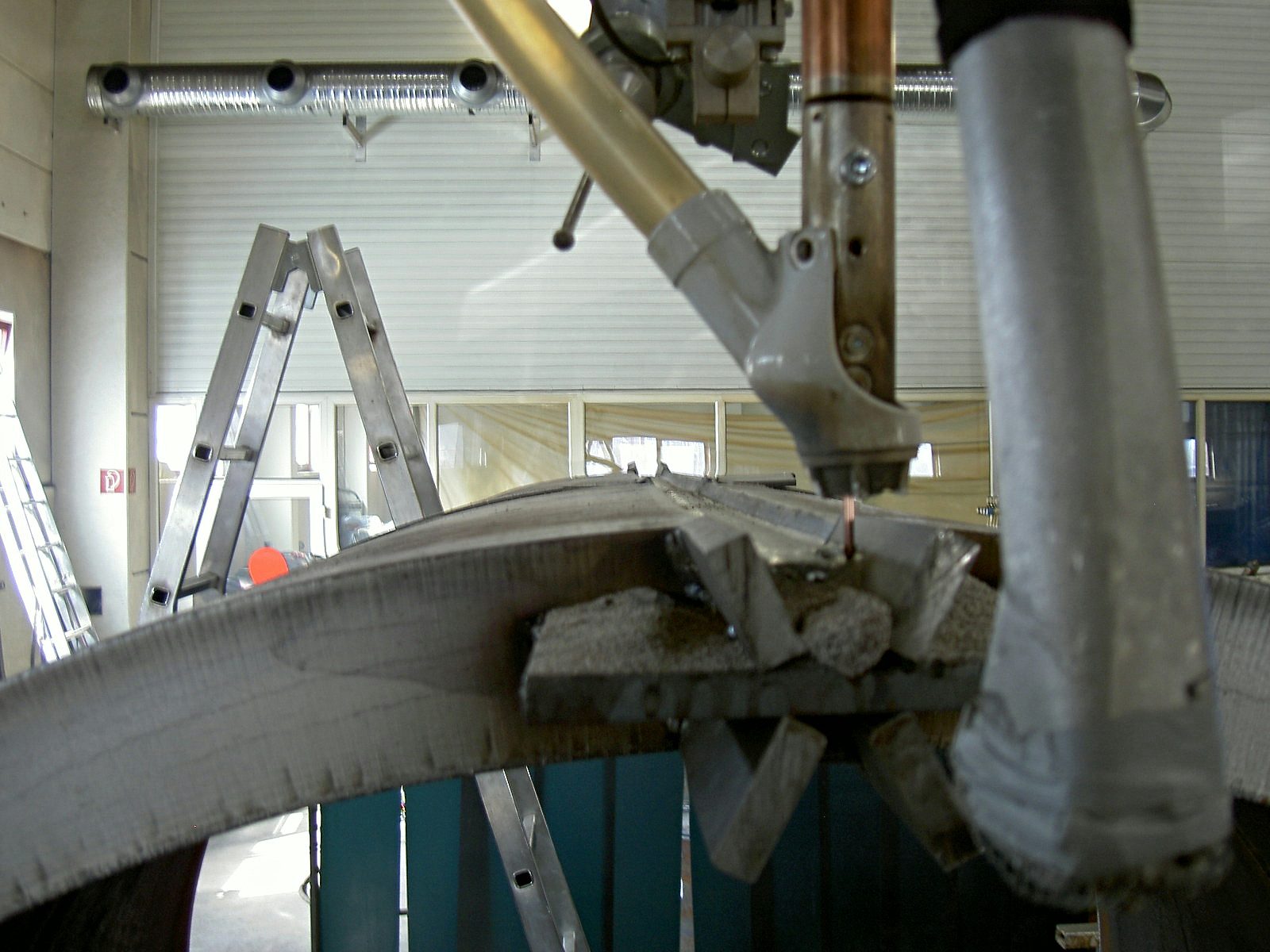

Η συγκόλληση βυθισμένου τόξου (UP) είναι μια πλήρως μηχανοποιημένη μέθοδος συγκόλλησης τόξου, στην οποία το τόξο καίγεται κάτω από ένα στρώμα κοκκώδους συλλιπάσματος. Η μέθοδος επιτρέπει μεγάλο βάθος διείσδυσης, χαμηλές απώλειες από εκτινάξεις και ομοιόμορφη επιφάνεια ραφής – με ταυτόχρονα υψηλή απόδοση τήξης και σταθερή διεξαγωγή της διεργασίας.
Στην Bock η συγκόλληση UP χρησιμοποιείται για μακριές, ευθείες ραφές σε βαριά εξαρτήματα και κατασκευές μεγάλων διαστάσεων – εκεί όπου η συγκόλληση MAG ή TIG φτάνει σε όρια χωρητικότητας ή τεχνολογίας μεθόδου. Τυπικές εφαρμογές είναι φέρουσες διαμήκεις ραφές σε σωληνωτές διατομές, δοκούς, δοχεία και συγκολλητές κατασκευές με υψηλές απαιτήσεις αντοχής.
Η παραγωγή εντάσσεται στο πιστοποιημένο πλαίσιο ποιότητας κατά DIN EN 1090-2 EXC3 και EN ISO 3834-2. Οι πιστοποιήσεις διεργασιών συγκόλλησης, οι απαιτήσεις ελέγχου και οι υποχρεώσεις τεκμηρίωσης αποτελούν αναπόσπαστο μέρος των διεργασιών παραγωγής.

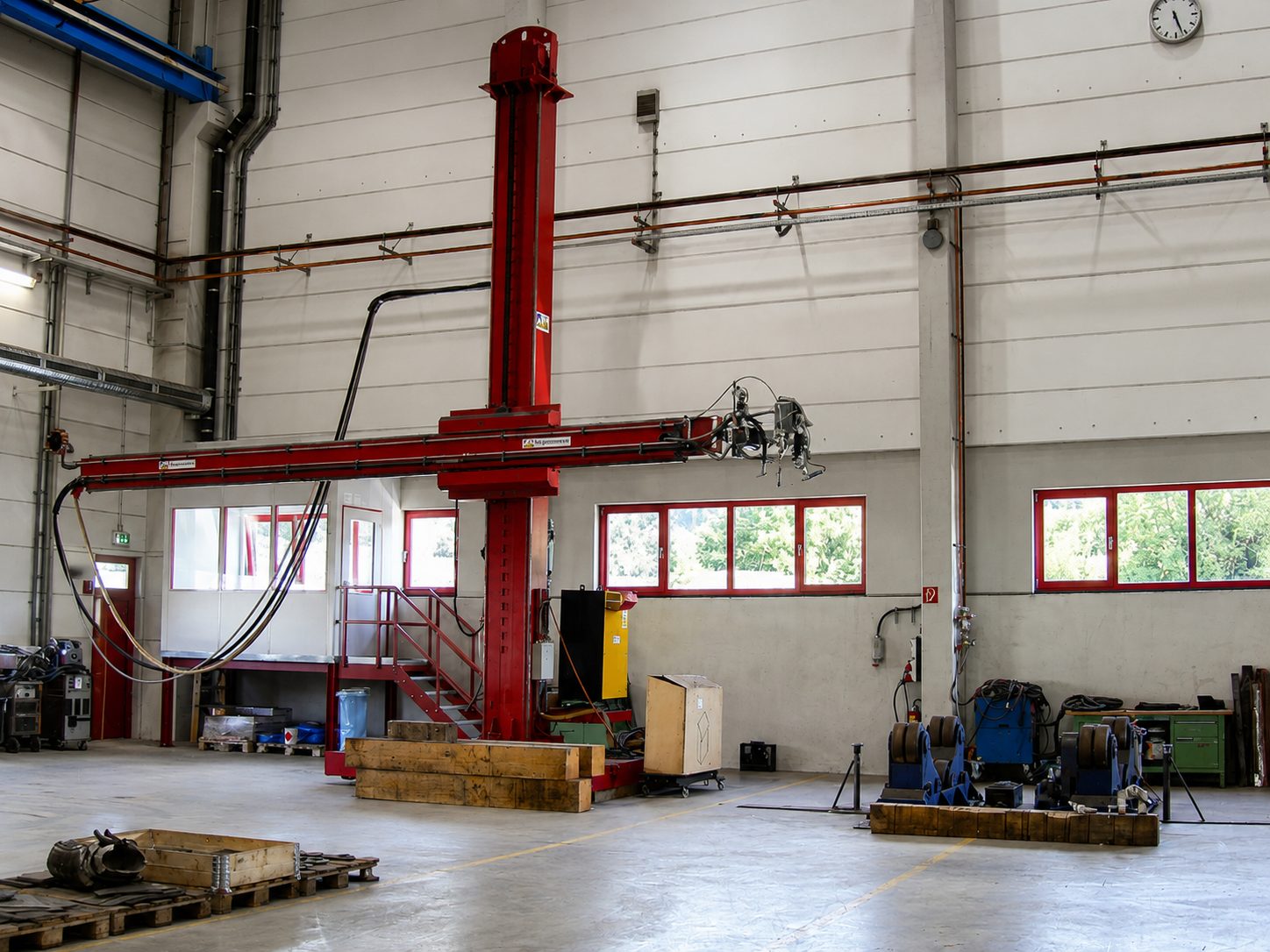

Εγκαταστάσεις συγκόλλησης ESAB – βραχίονες προβολής έως 7 m, έως 1.250 A
Η εγκατάσταση συγκόλλησης UP στην Bock βασίζεται σε εξαρτήματα ESAB με ιστούς συγκόλλησης και βραχίονες προβολής που επιτρέπουν εμβέλεια έως 7 m. Το ρεύμα συγκόλλησης φτάνει έως 1.250 A – προϋπόθεση για μεγάλα βάθη διείσδυσης και ραφές υψηλής αντοχής σε ογκώδη εξαρτήματα.
Βαριά εξαρτήματα έως 50 t μπορούν να τοποθετηθούν με ασφάλεια μέσω του συστήματος γερανών 2×25 t της αίθουσας παραγωγής και να χειρίζονται κατά τη διάρκεια της συγκόλλησης. Έτσι μπορούν να συγκολληθούν πλήρως μηχανοποιημένα και σωλήνες, δοκοί και συγκολλητές κατασκευές μεγάλων διαστάσεων με μακριά τμήματα ραφής.
Δεδομένα μηχανής
| Μηχανή | Προεξοχή | Ύψος εργασίας | Ρεύμα συγκόλλησης | Διάμετρος σύρματος |
|---|---|---|---|---|
| ESAB ROMAR RM7070 SAR 400 · Ιστός συγκόλλησης βυθισμένου τόξου | 7 m | 7 m | 1.250 A | έως 4 mm |

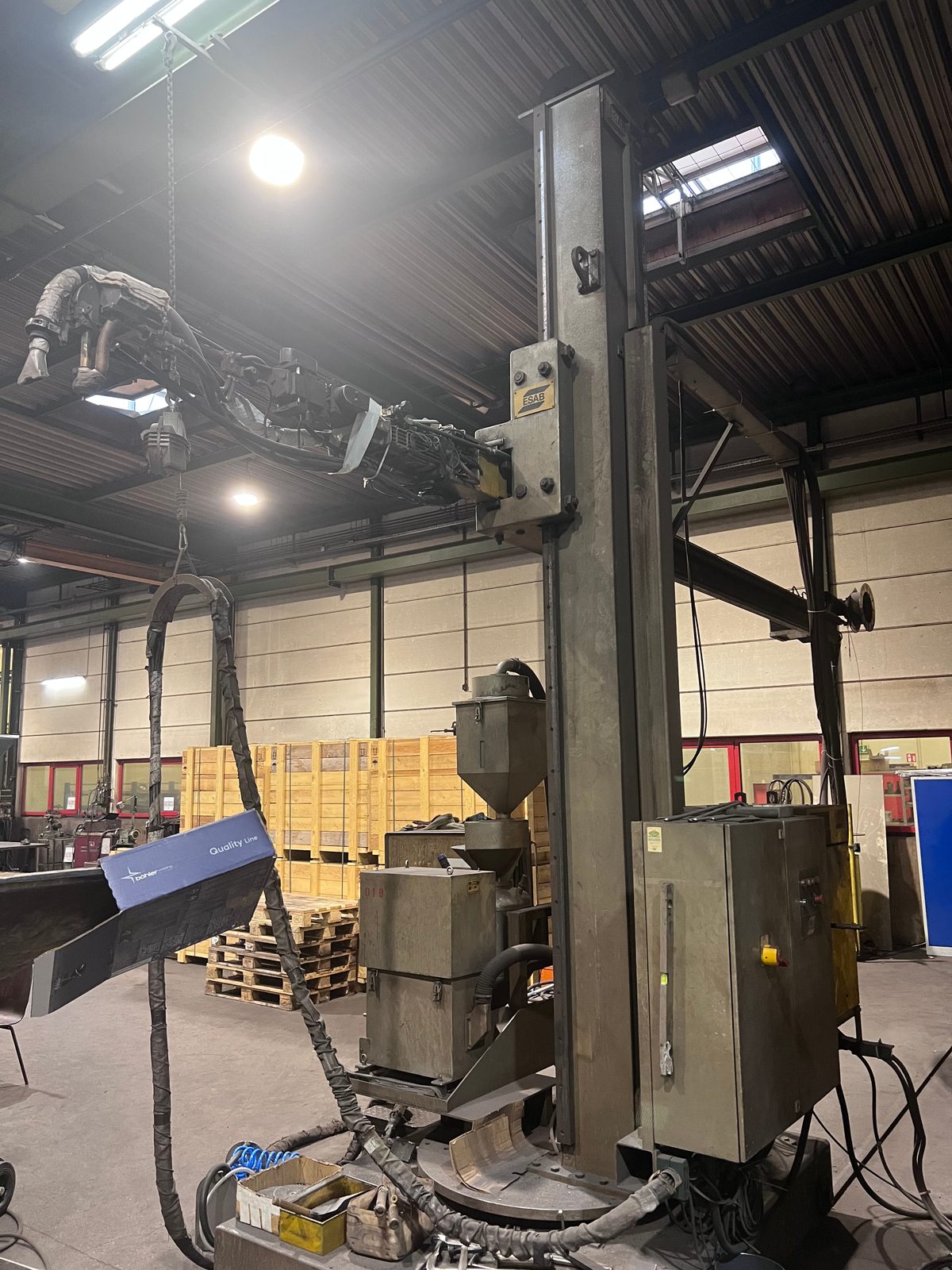

| ESAB CAB 300M · Ιστός συγκόλλησης βυθισμένου τόξου | 4 m | 5 m | 800 A | έως 4 mm |

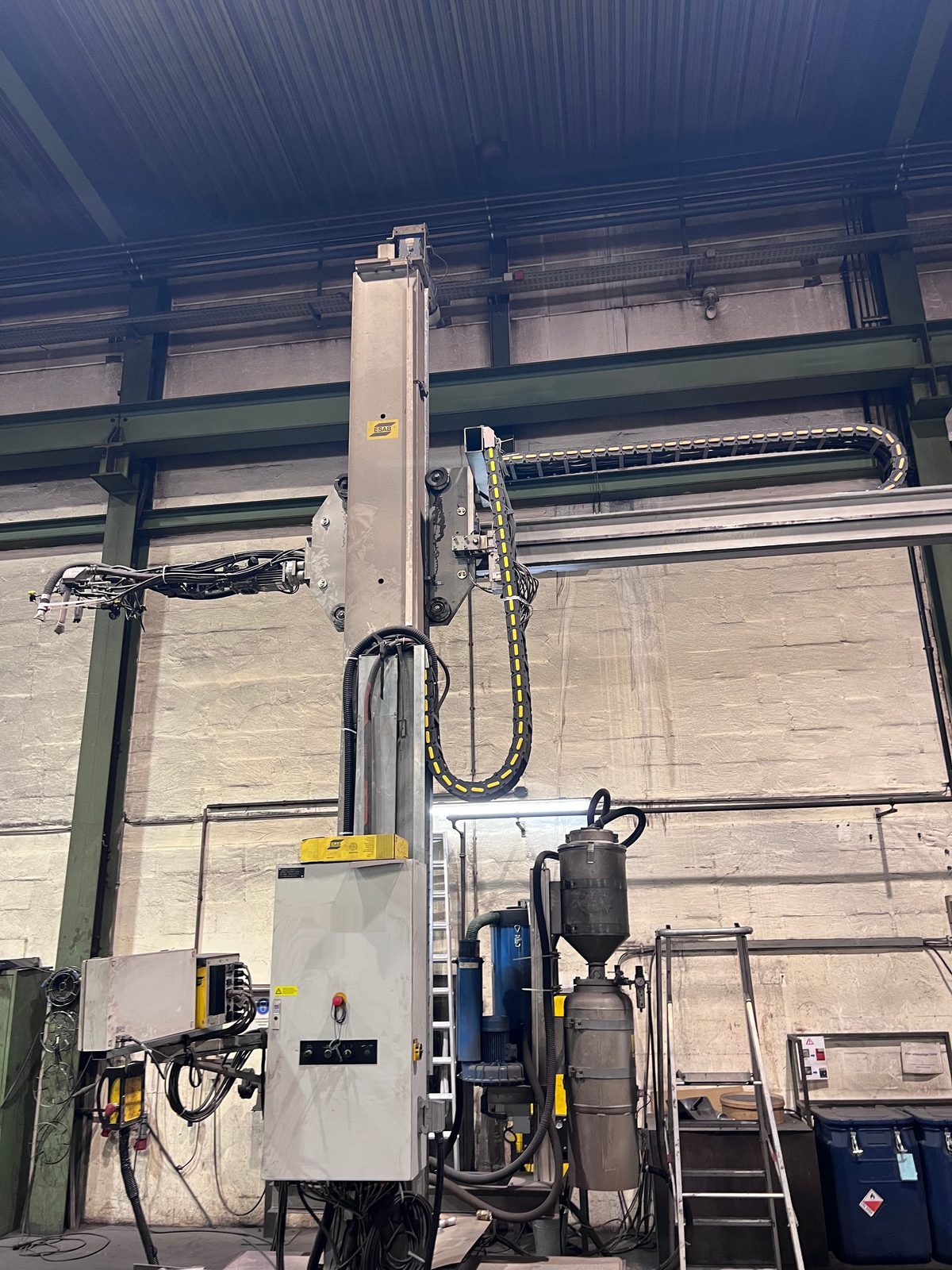

| ESAB MKP · Ιστός συγκόλλησης βυθισμένου τόξου | 5 m | 5 m | 800 A | έως 4 mm |
Πότε είναι η συγκόλληση UP η σωστή μέθοδος;
Η συγκόλληση UP δεν είναι η βέλτιστη μέθοδος για κάθε ραφή – αναδεικνύει τα πλεονεκτήματά της εκεί όπου ισχύουν οι ακόλουθες προϋποθέσεις:
- Μακριές, ευθείες διαδρομές ραφής (διαμήκεις και κυκλικές ραφές)
- Υψηλές απαιτήσεις βάθους διείσδυσης και αντοχής ραφής
- Βαριά εξαρτήματα, όπου η χειρωνακτική συγκόλληση δεν επαρκεί ως προς τη χωρητικότητα
- Δομικός χάλυβας, δομικός χάλυβας υψηλής αντοχής, λεπτόκοκκος δομικός χάλυβας και Hardox
- Μεγάλοι όγκοι ραφής με υψηλή απόδοση τήξης
Για κοντές ραφές, σύνθετες γεωμετρίες ή ραφές σύνδεσης, η συγκόλληση UP συμπληρώνεται από συγκόλληση MAG ή TIG. Η επιλογή μεθόδου γίνεται με βάση τις απαιτήσεις του εξαρτήματος – εντός μιας κατασκευής μπορούν να συνδυαστούν πολλές μέθοδοι.
Κατάλληλα υλικά για τη συγκόλληση UP
Στη συγκόλληση UP η Bock επεξεργάζεται κυρίως ευρωπαϊκούς χάλυβες ποιότητας με ιχνηλάσιμη προέλευση:
- Δομικός χάλυβας (S235, S355)
- Λεπτόκοκκος δομικός χάλυβας και δομικός χάλυβας υψηλής αντοχής
- Hardox (αντιτριβικός χάλυβας για εξαρτήματα με αποξεστική καταπόνηση)
- Περαιτέρω δομικοί χάλυβες κατά σχέδιο ή προδιαγραφή
Η ποιότητα του υλικού και η προέλευση του υλικού τεκμηριώνονται, στις αντίστοιχες απαιτήσεις έργου ή πελάτη, μέσω πιστοποιητικών και βεβαιώσεων ελέγχου.
Πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων – DIN EN 1090-2 EXC3, EN ISO 3834-2 και μη καταστροφικός έλεγχος
Η Bock Maschinenbau είναι πιστοποιημένη εξειδικευμένη επιχείρηση συγκολλήσεων κατά DIN EN 1090-2 EXC3 και EN ISO 3834-2. Συμπληρωμένα από ένα πιστοποιημένο σύστημα διαχείρισης ποιότητας κατά DIN EN ISO 9001:2015, τα πρότυπα αυτά αποτελούν ένα δεσμευτικό πλαίσιο ποιότητας για όλες τις εργασίες συγκόλλησης: οι πιστοποιήσεις διεργασιών συγκόλλησης, οι απαιτήσεις ελέγχου και οι υποχρεώσεις τεκμηρίωσης αποτελούν αναπόσπαστο μέρος της παραγωγής. Τα τρέχοντα πιστοποιητικά διατίθενται ως PDF σε πελάτες με υποχρεώσεις τεκμηρίωσης.
Διασφάλιση ποιότητας και μη καταστροφικός έλεγχος
Οι ραφές συγκόλλησης συνοδεύονται από κατάλληλα μέτρα διασφάλισης ποιότητας. Ανάλογα με το εξάρτημα, το υλικό, τις απαιτήσεις της ραφής και τις προδιαγραφές του πελάτη, μπορούν να εφαρμοστούν οπτικός έλεγχος και μέθοδοι μη καταστροφικού ελέγχου (ΜΚΕ).
- Ο οπτικός έλεγχος (VT), ο έλεγχος διεισδυτικών υγρών (PT) και ο έλεγχος μαγνητικών σωματιδίων (MT) διατίθενται εντός της επιχείρησης με προσόντα Επιπέδου 2 κατά DIN EN ISO 9712.
- Ο υπερηχητικός έλεγχος (UT) διατίθεται εντός της επιχείρησης ανά έργο από πιστοποιημένο προσωπικό ελέγχου του συνεργάτη μας.
Αυτό καταγράφει ενδείξεις επιφάνειας, ρωγμές, ανωμαλίες κοντά στην επιφάνεια καθώς και εσωτερικές ανωμαλίες σε κατάλληλα εξαρτήματα και συγκολλητές συνδέσεις.
Οι απαιτήσεις ελέγχου και τεκμηρίωσης συμφωνούνται ανά έργο σύμφωνα με το σχέδιο, τις κανονιστικές προδιαγραφές και τις προδιαγραφές του πελάτη.
Κατεργασία CNC, αμμοβολή, βαφή και συναρμολόγηση κατ' απαίτηση
Τα εξαρτήματα που κατασκευάζονται με συγκόλληση UP απαιτούν συχνά περαιτέρω στάδια παραγωγής. Οι ακόλουθες υπηρεσίες μπορούν να ενσωματωθούν στη ροή του έργου:
- Κατεργασία CNC μεγάλων εξαρτημάτων
- Βαριά κατεργασία CNC έως 50 t, φρεζάρισμα πύλης έως 26.000 mm, τόρνευση καρουζέλ έως Ø 4.800 mm.
- Προετοιμασία επιφάνειας
- Αμμοβολή έως Sa 2,5 σε θάλαμο αμμοβολής μεγάλων διαστάσεων.
- Αντιδιαβρωτική προστασία και βαφή
- Βιομηχανική βαφή κατά EN ISO 12944 σε θάλαμο βαφής διαστάσεων 25 × 7 × 6 m.
- Συναρμολόγηση
- Προσυναρμολόγηση ή μερική συναρμολόγηση εξαρτημάτων ανά έργο.
Έτσι τα εξαρτήματα μπορούν όχι μόνο να συγκολληθούν, αλλά και να κατεργαστούν, να υποστούν αμμοβολή, να επιστρωθούν ή να προσυναρμολογηθούν – ανάλογα με τη συμφωνία και τις απαιτήσεις του έργου εντός της ίδιας μονάδας.
Τυπικές εφαρμογές για τη συγκόλληση UP
Η συγκόλληση UP στην Bock εφαρμόζεται εκεί όπου απαιτούνται υψηλή ποιότητα ραφής, μεγάλα βάθη ραφής και πλήρως μηχανοποιημένη διεξαγωγή της διεργασίας:

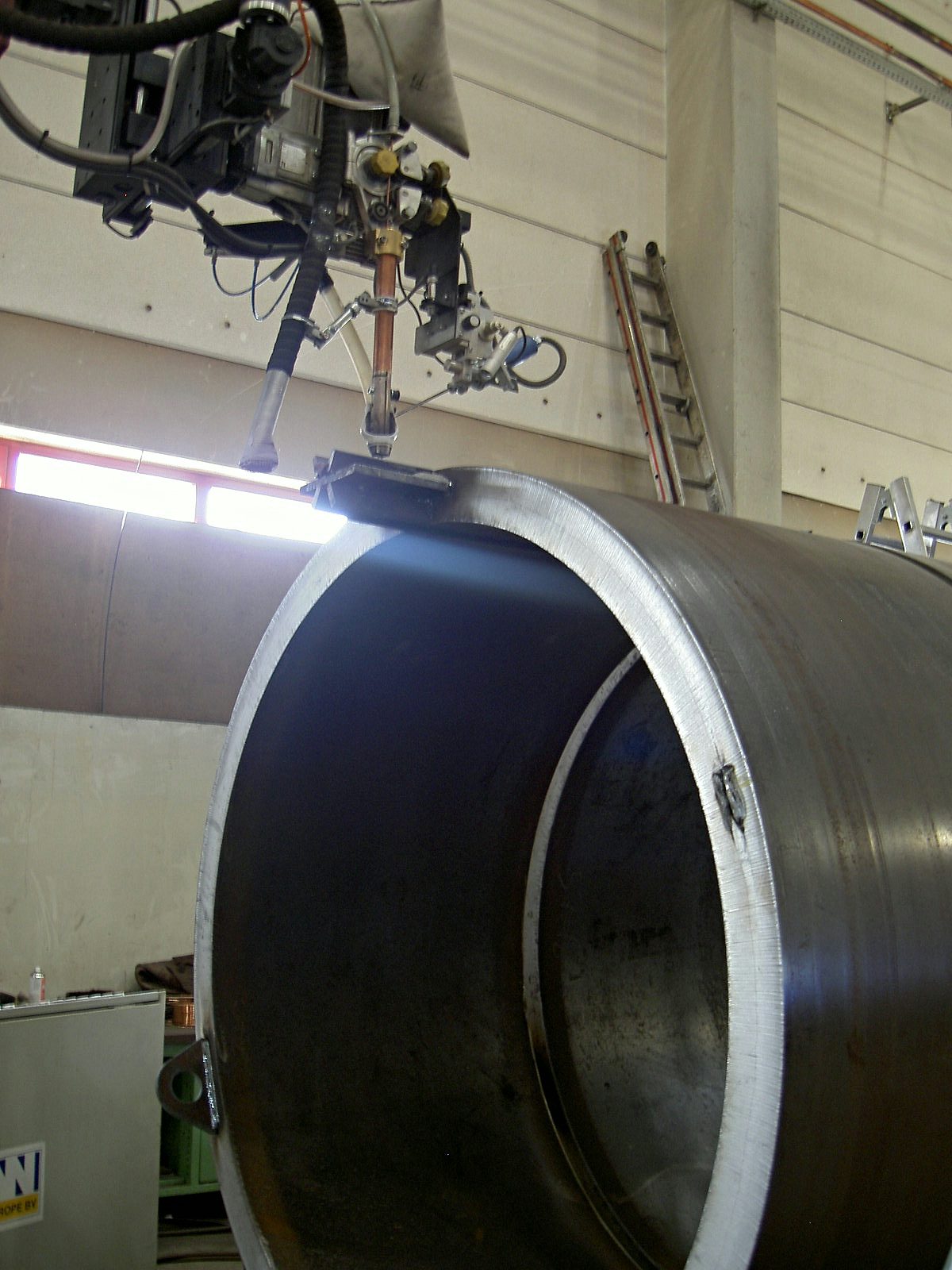

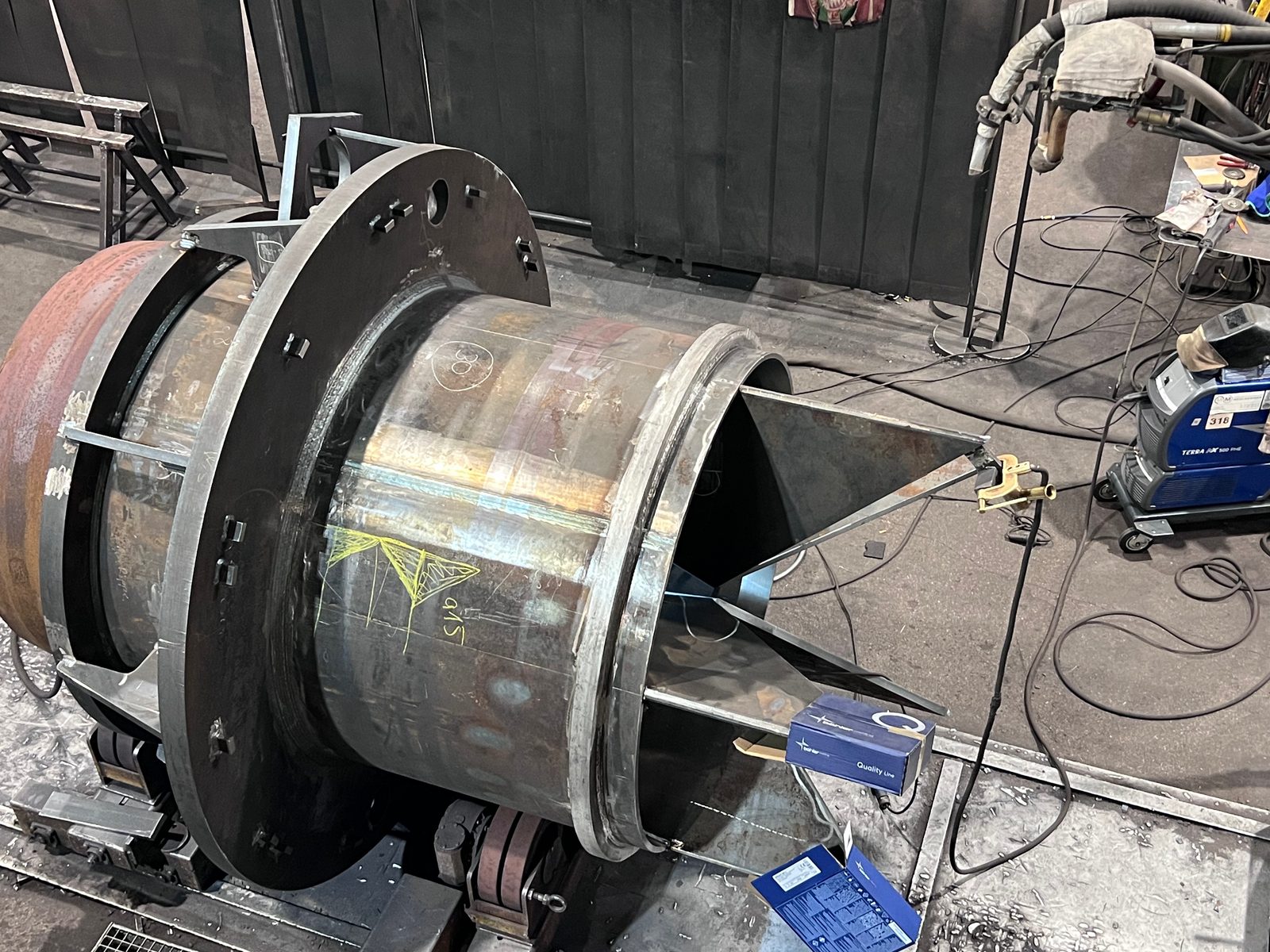

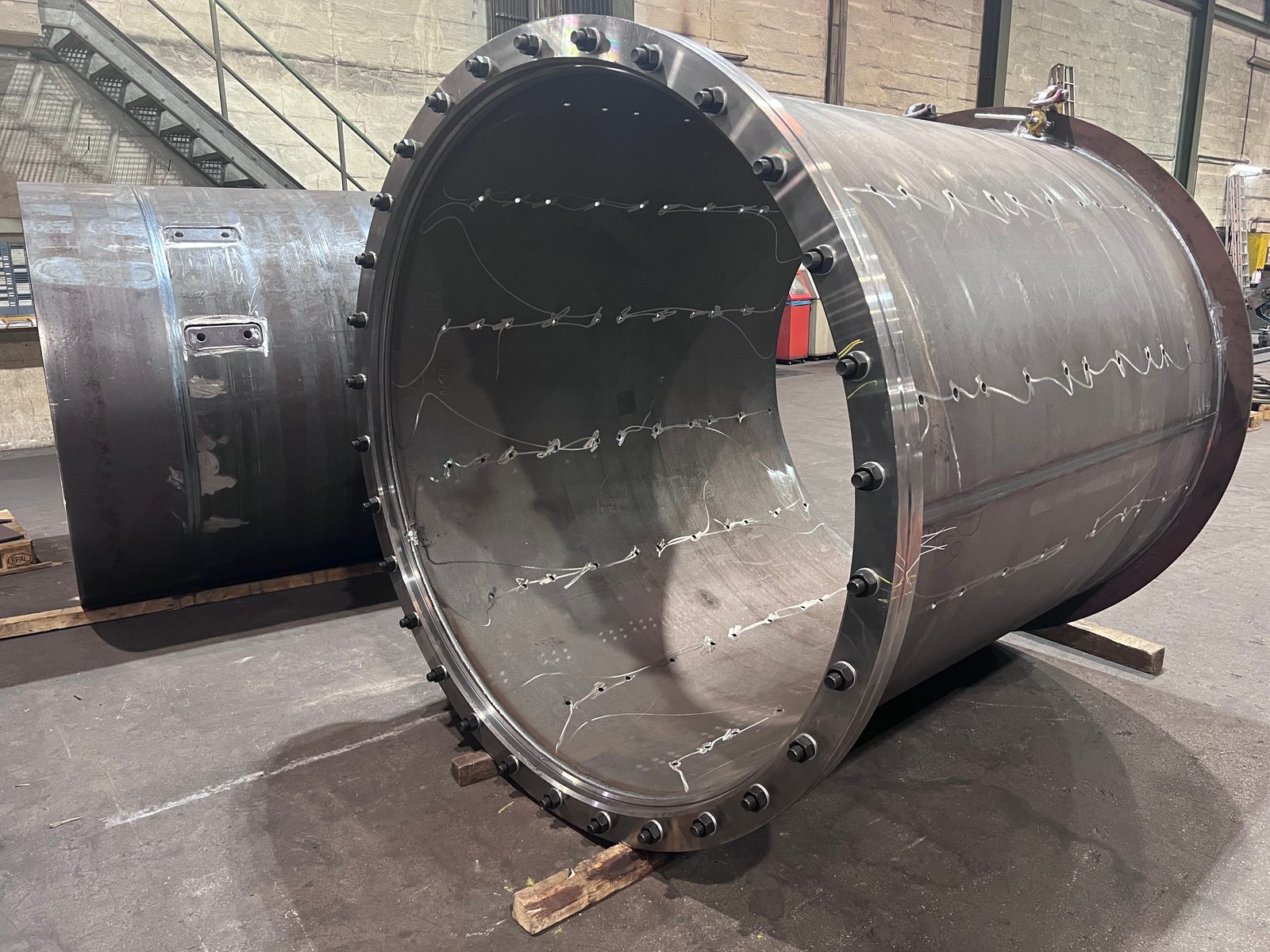

- Διαμήκεις και κυκλικές ραφές σε σωλήνες, κοίλες διατομές και δοχεία

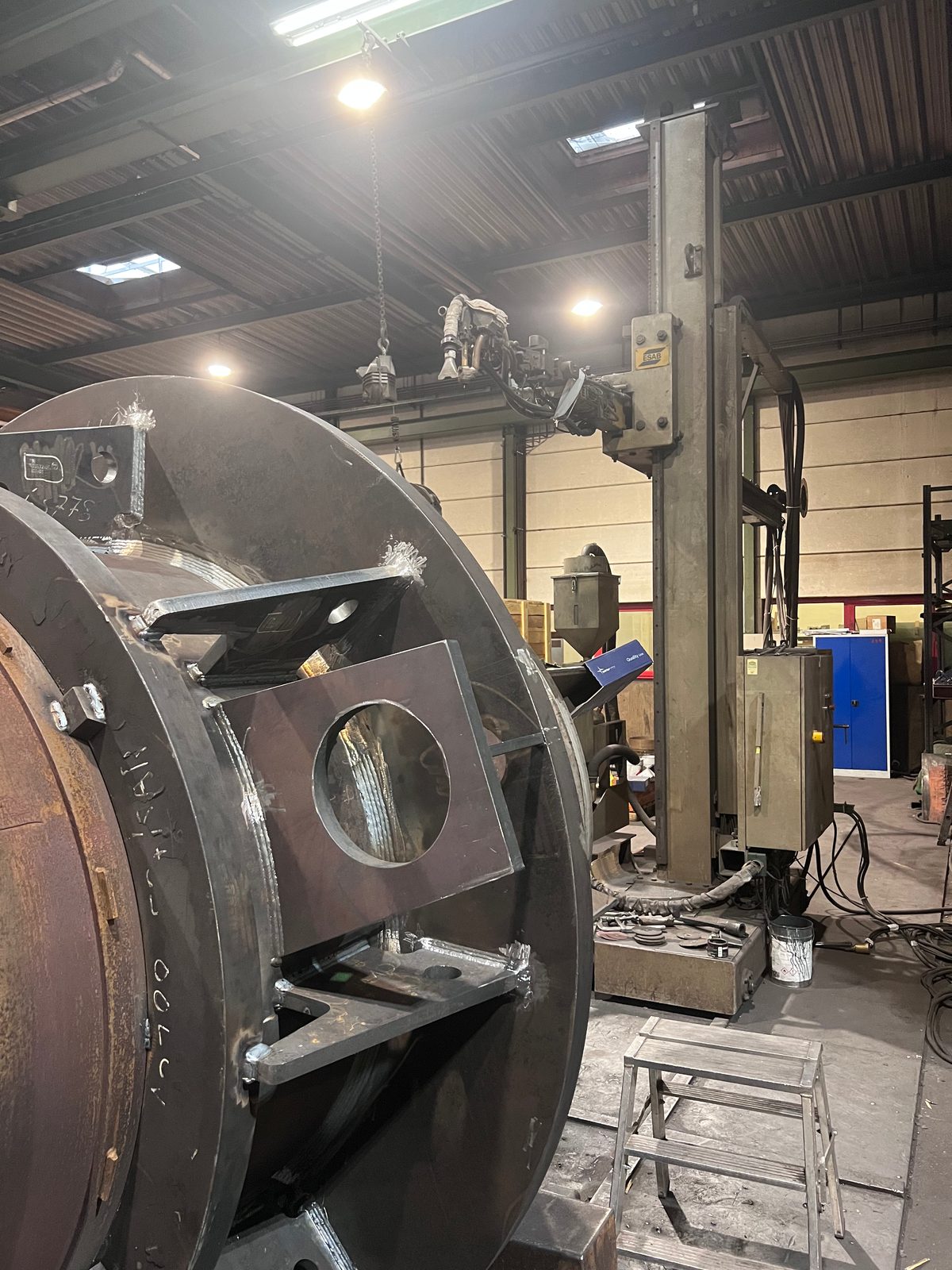

- Φέρουσες ραφές σε βαριές δοκούς και συγκολλητές κατασκευές
- Μεγάλα, οιονεί σειριακά τμήματα ραφής με υψηλό όγκο τήξης
- Ραφές υψηλής αντοχής σε Hardox και λεπτόκοκκο δομικό χάλυβα
- Εξαρτήματα στην κατασκευή γερανών, εγκαταστάσεων και ειδικών οχημάτων
Η συγκόλληση UP συμπληρώνει το φάσμα μεθόδων για συγκολλητά συγκροτήματα και βαριές συγκολλητές κατασκευές – όχι ως υποκατάστατο της MAG ή TIG, αλλά ως εξειδικευμένη μέθοδος για καθορισμένους τύπους ραφών και κατηγορίες εξαρτημάτων.
Συγκόλληση UP – γιατί Bock
Η Bock Maschinenbau λειτουργεί πλήρως μηχανοποιημένη συγκόλληση UP στην έδρα Lorch ως μέρος μιας πιστοποιημένης επιχείρησης συγκολλήσεων:
- Εγκατάσταση
- Εγκατάσταση συγκόλλησης ESAB με βραχίονες προβολής έως 7 m εμβέλεια και ρεύμα συγκόλλησης έως 1.250 A
- Ικανότητα γερανών
- Σύστημα γερανών 2×25 t – 50 t συνολική φέρουσα ικανότητα για ασφαλή χειρισμό εξαρτημάτων μεγάλων διαστάσεων
- Πιστοποίηση
- DIN EN 1090-2 EXC3, EN ISO 3834-2 και DIN EN ISO 9001:2015
- Τεχνογνωσία υλικών
- Ευρωπαϊκοί χάλυβες ποιότητας όπως δομικός χάλυβας, λεπτόκοκκος δομικός χάλυβας και Hardox
- Διασφάλιση ποιότητας
- VT, PT και MT εντός της επιχείρησης Επιπέδου 2 κατά DIN EN ISO 9712· UT στο εργοστάσιό μας μέσω του συνεργάτη μας
- Επόμενες διεργασίες
- Κατεργασία CNC, αμμοβολή, βαφή και συναρμολόγηση ενσωματώσιμες στην ίδια μονάδα
- Προμηθευτής κατασκευής δοχείων
- Μακριές, φέρουσες ραφές συγκόλλησης βυθισμένου τόξου για κατασκευαστές δοχείων και συσκευών από την περιοχή της Στουτγάρδης και ολόκληρη την περιοχή DACH — στην πιστοποιημένη επιχείρηση συγκόλλησης στο Lorch.
Επικοινωνία
Το έργο σας — απευθείας από την περιοχή
Στείλτε μας το αίτημά σας για κατασκευή κατ’ ανάθεση, μεταλλικές κατασκευές ή ειδικές κατασκευές μηχανών — θα επικοινωνήσουμε μαζί σας σύντομα.
Ζητήστε προσφορά για συγκόλληση UP
Για μια πρώτη αξιολόγηση, παρακαλούμε γνωστοποιήστε σχέδιο ή τεχνική προδιαγραφή, υλικό, γεωμετρία ραφής και απαιτήσεις ποιότητας, ελέγχου και τεκμηρίωσης. Ελέγχουμε την καταλληλότητα της μεθόδου και καταρτίζουμε μια προσφορά ανά έργο.
