Soldadura por arco submerso (UP) segundo a DIN EN 1090-2 EXC3
Cordões longitudinais e transversais profundos e de alta resistência em peças pesadas até 50 t – soldadura por arco submerso totalmente mecanizada segundo a DIN EN 1090-2 EXC3 em Lorch.
Até 1 250 A de corrente de soldadura
Instalações ESAB com elevada taxa de deposição para grandes volumes de cordão.
Braços até 7 m de alcance
Cordões longitudinais e transversais de alta resistência também em estruturas de grande formato.
Peças pesadas até 50 t
Sistema de pontes rolantes 2×25 t para um manuseamento seguro de componentes pesados.
DIN EN 1090-2 EXC3
Empresa especializada em soldadura certificada segundo EXC3, EN ISO 3834-2 e ISO 9001.
END internamente nível 2
VT, PT e MT segundo a DIN EN ISO 9712 na empresa; UT em função do projeto através do nosso parceiro de cooperação.
Processos subsequentes a partir de uma só fonte
Maquinação CNC, jato de areia, pintura e montagem na mesma unidade fabril.
Soldadura por arco submerso na Bock – totalmente mecanizada, de alta resistência, de grande formato

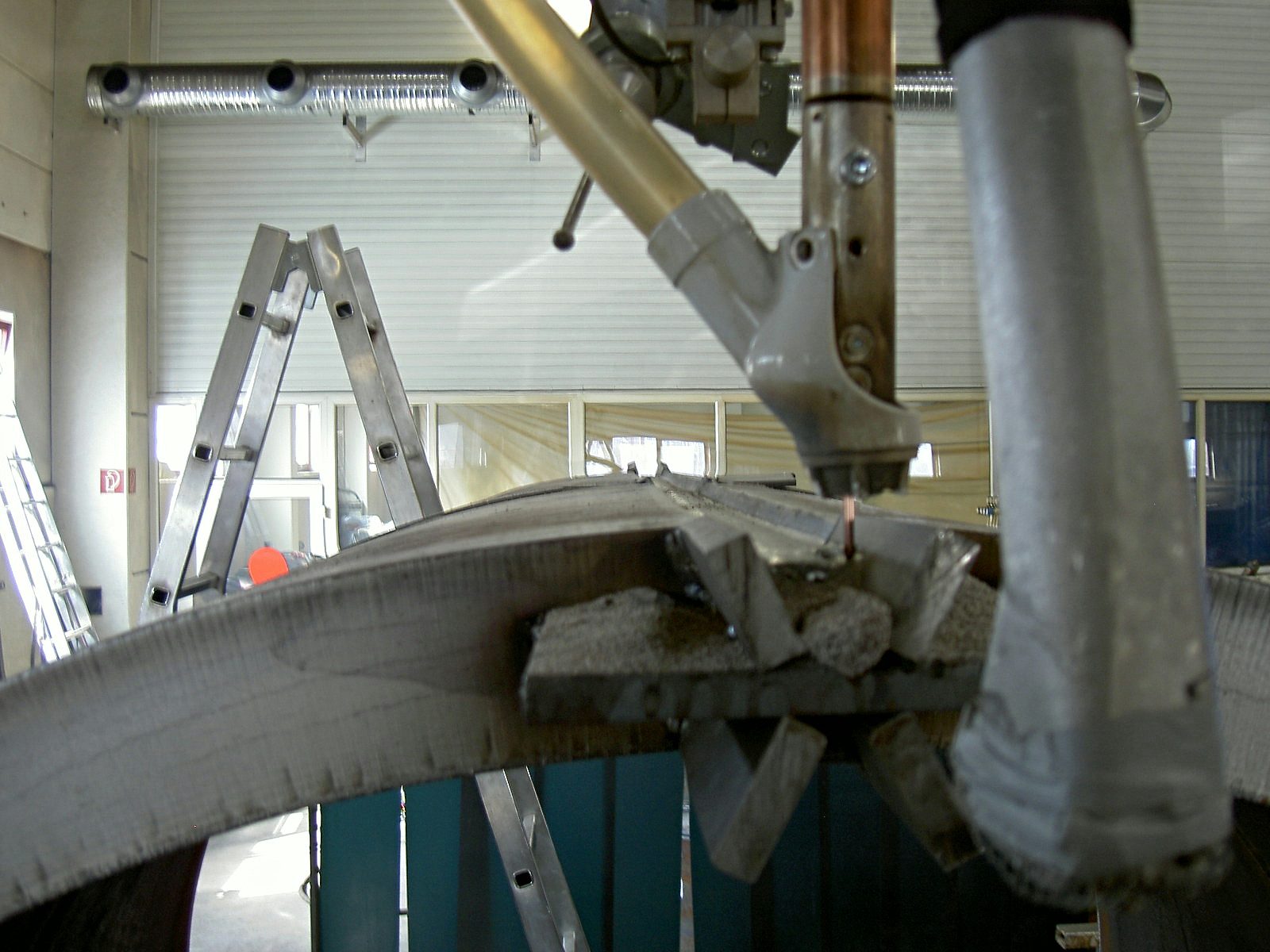

A soldadura por arco submerso (UP) é um processo de soldadura por arco elétrico totalmente mecanizado, no qual o arco arde sob uma camada de fluxo granulado. O processo permite grandes profundidades de penetração, baixas perdas por projeções e uma superfície de cordão uniforme – aliando elevada taxa de deposição e uma condução estável do processo.
Na Bock, a soldadura UP é utilizada para cordões longos e retos em componentes pesados e construções de grande formato – onde a soldadura MAG ou TIG atinge limites de capacidade ou de processo. As aplicações típicas são cordões longitudinais portantes em perfis tubulares, vigas, reservatórios e construções soldadas com elevados requisitos de resistência.
O fabrico está integrado no quadro de qualidade certificado segundo a DIN EN 1090-2 EXC3 e a EN ISO 3834-2. As qualificações dos processos de soldadura, os requisitos de inspeção e as obrigações de documentação são parte integrante dos processos de produção.
Instalações de soldadura ESAB – braços até 7 m, até 1 250 A
A instalação de soldadura UP na Bock assenta em componentes ESAB com mastros e braços de soldadura que permitem um alcance de até 7 m. A corrente de soldadura chega a 1 250 A – condição prévia para grandes profundidades de penetração e cordões de alta resistência em componentes maciços.
Peças pesadas até 50 t podem ser posicionadas com segurança e manuseadas durante o processo de soldadura através do sistema de gruas de 2×25 t da nave de fabrico. Assim, também é possível soldar de forma totalmente mecanizada tubos, vigas e construções soldadas de grande formato com longos segmentos de cordão.
Dados da máquina
| Máquina | Balanço | Altura de trabalho | Corrente de soldadura | Diâmetro do fio |
|---|---|---|---|---|
| ESAB ROMAR RM7070 SAR 400 · Coluna de soldadura por arco submerso | 7 m | 7 m | 1 250 A | até 4 mm |

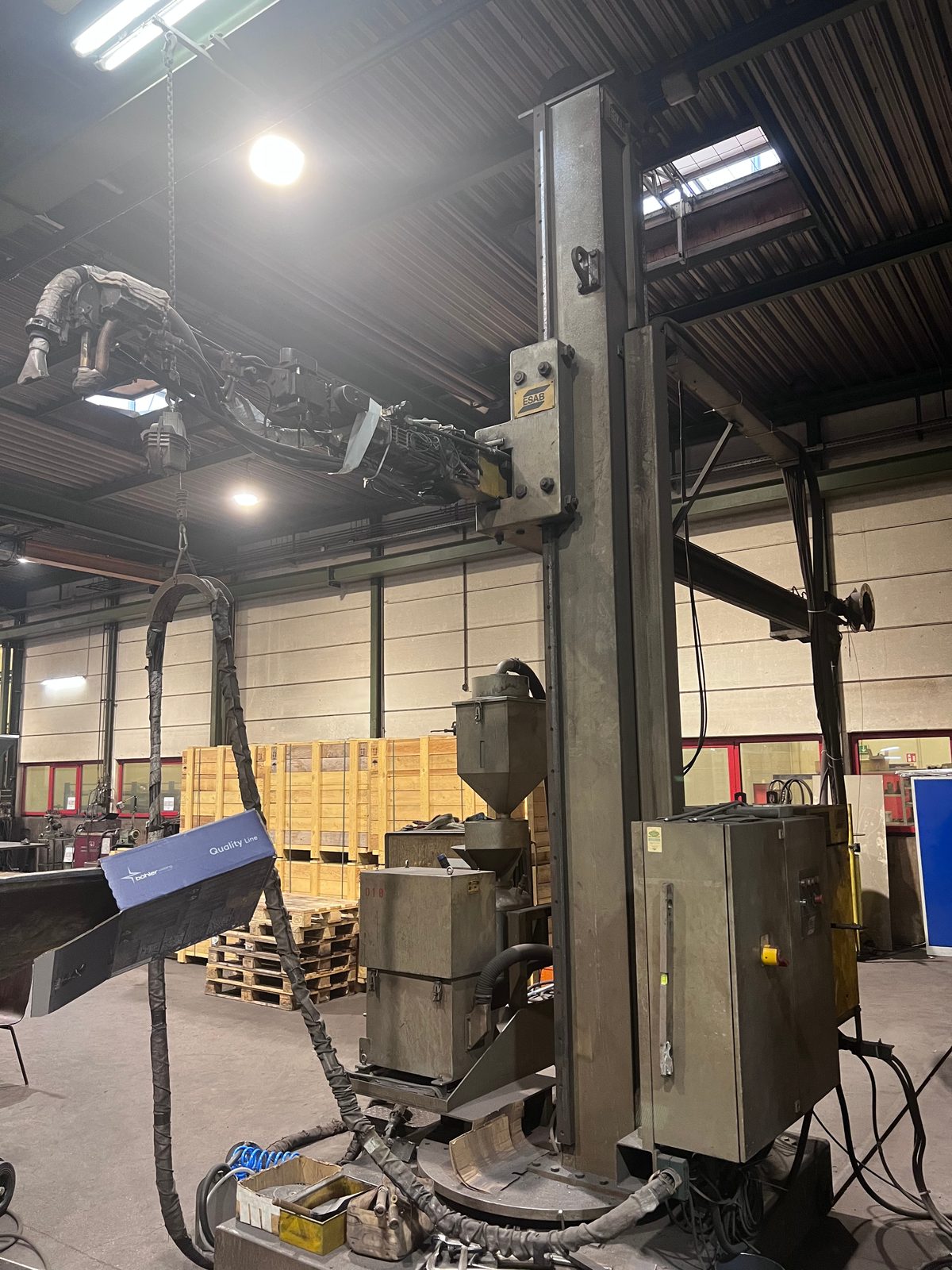

| ESAB CAB 300M · Coluna de soldadura por arco submerso | 4 m | 5 m | 800 A | até 4 mm |
| ESAB MKP · Coluna de soldadura por arco submerso | 5 m | 5 m | 800 A | até 4 mm |
Quando é a soldadura UP o processo certo?
A soldadura UP não é o processo ideal para qualquer cordão – revela as suas vantagens onde se verificam as seguintes condições:
- Percursos de cordão longos e retos (cordões longitudinais e circulares)
- Elevadas exigências de profundidade de penetração e resistência do cordão
- Componentes pesados, em que a soldadura manual não é suficiente em termos de capacidade
- Aço de construção, aço de construção de alta resistência, aço de grão fino e Hardox
- Grandes volumes de cordão com elevada taxa de deposição
Para cordões curtos, geometrias complexas ou cordões de ligação, a soldadura UP é complementada pela soldadura MAG ou TIG. A escolha do processo é feita em função dos requisitos do componente – dentro de uma mesma construção podem ser combinados vários processos.
Materiais adequados para a soldadura UP
Na soldadura UP, a Bock processa predominantemente aços de qualidade europeus com origem rastreável:
- Aço de construção (S235, S355)
- Aço de construção de grão fino e aço de construção de alta resistência
- Hardox (aço resistente ao desgaste para componentes sujeitos a abrasão)
- Outros aços de construção conforme desenho ou especificação
A qualidade do material e a origem do material são documentadas, mediante as respetivas exigências do projeto ou do cliente, através de comprovativos e certificados de inspeção.
Empresa especializada em soldadura certificada – DIN EN 1090-2 EXC3, EN ISO 3834-2 e END
A Bock Maschinenbau é uma empresa especializada em soldadura certificada segundo a DIN EN 1090-2 EXC3 e a EN ISO 3834-2. Complementadas por um sistema de gestão da qualidade certificado segundo a DIN EN ISO 9001:2015, estas normas constituem um quadro de qualidade vinculativo para todos os trabalhos de soldadura: qualificações dos processos de soldadura, requisitos de inspeção e obrigações de documentação são parte integrante da produção. Os certificados atuais estão disponíveis em PDF para clientes com obrigações de comprovação.
Garantia da qualidade e ensaios não destrutivos
Os cordões de soldadura são acompanhados por medidas adequadas de garantia da qualidade. Consoante o componente, o material, os requisitos do cordão e as especificações do cliente, podem ser aplicados a inspeção visual e ensaios não destrutivos (END).
- Inspeção visual (VT), ensaio por líquidos penetrantes (PT) e ensaio por partículas magnéticas (MT) estão disponíveis internamente com qualificação de nível 2 segundo a DIN EN ISO 9712.
- O ensaio por ultrassons (UT) está disponível internamente, em função do projeto, através de pessoal de inspeção certificado do nosso parceiro de cooperação.
Isto deteta indicações superficiais, fissuras, irregularidades próximas da superfície bem como irregularidades internas em componentes e juntas soldadas adequados.
Os requisitos de inspeção e documentação são acordados em função do projeto, de acordo com o desenho, as indicações normativas e as especificações do cliente.
Maquinação CNC, jato de areia, pintura e montagem conforme necessário
Os componentes produzidos por soldadura UP exigem frequentemente etapas de fabrico adicionais. Os seguintes serviços podem ser integrados no fluxo do projeto:
- Maquinação CNC de grandes peças
- Maquinação pesada CNC até 50 t, fresagem de pórtico até 26 000 mm, torneamento vertical até Ø 4 800 mm.
- Preparação de superfície
- Jato de areia até Sa 2,5 numa cabine de jato de grande formato.
- Proteção anticorrosiva e pintura
- Pintura industrial segundo a EN ISO 12944 numa cabine de pintura de 25 × 7 × 6 m.
- Montagem
- Pré-montagem ou montagem parcial de componentes em função do projeto.
Desta forma, os componentes podem não só ser soldados, mas também maquinados, jateados, revestidos ou pré-montados – consoante o acordado e os requisitos do projeto, dentro da mesma unidade.
Aplicações típicas da soldadura UP
A soldadura UP na Bock é utilizada onde são exigidas elevada qualidade de cordão, grandes profundidades de cordão e condução totalmente mecanizada do processo:

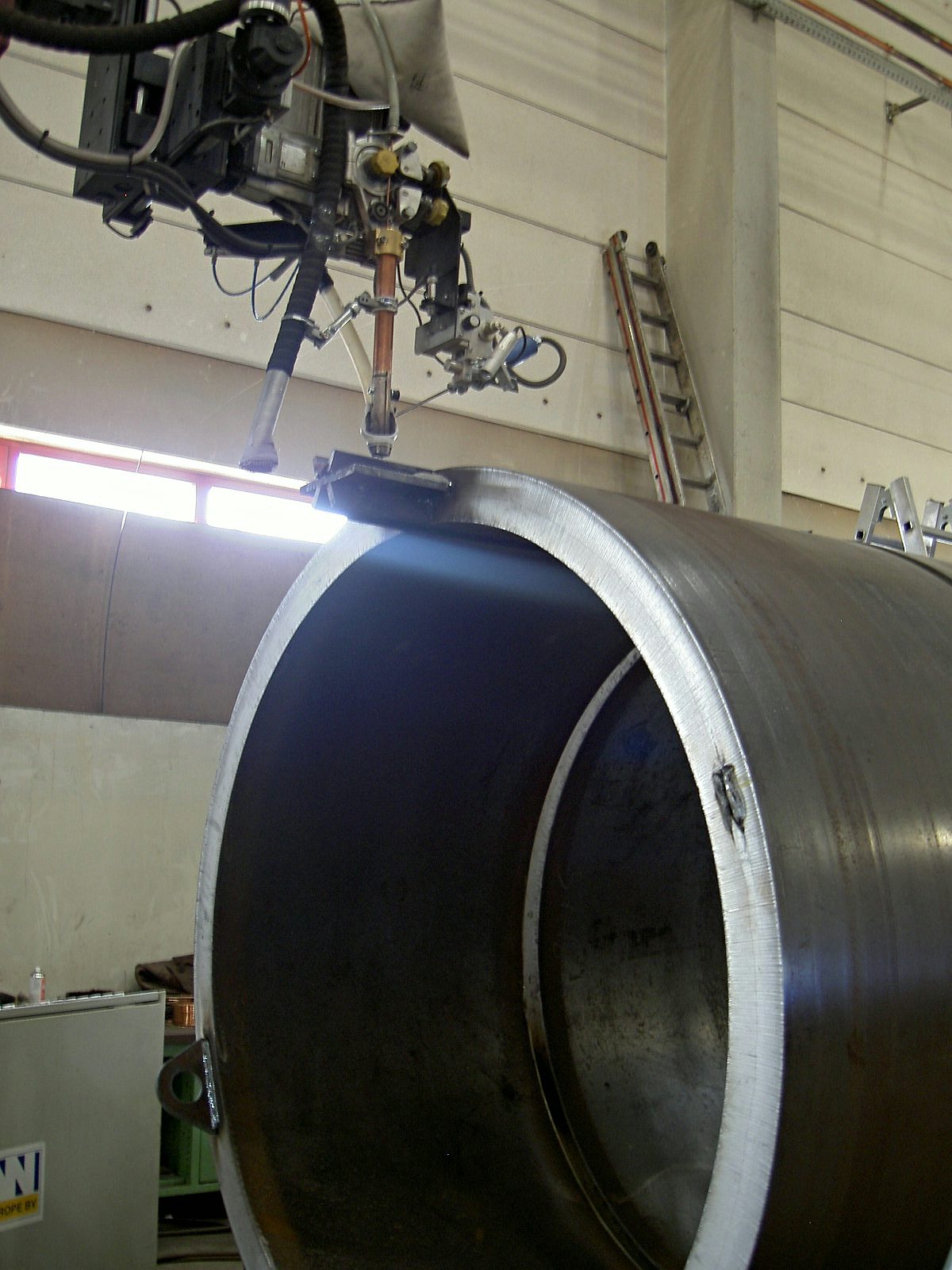

- Cordões longitudinais e circulares em tubos, perfis ocos e reservatórios
- Cordões portantes em vigas pesadas e construções soldadas
- Segmentos de cordão grandes e quase em série, com elevado volume de deposição
- Cordões de alta resistência em Hardox e aço de grão fino
- Componentes para construção de gruas, instalações e veículos especiais
A soldadura UP complementa o leque de processos para conjuntos soldados e construções soldadas pesadas – não como substituto da MAG ou da TIG, mas como processo especializado para tipos de cordão e classes de componente definidos.
Soldadura UP – porquê a Bock
A Bock Maschinenbau opera soldadura UP totalmente mecanizada nas instalações de Lorch, como parte de uma unidade de soldadura certificada:
- Instalação
- Instalação de soldadura ESAB com braços de até 7 m de alcance e até 1 250 A de corrente de soldadura
- Capacidade de elevação
- Sistema de gruas de 2×25 t – 50 t de capacidade total de elevação para o manuseamento seguro de componentes de grande formato
- Certificação
- DIN EN 1090-2 EXC3, EN ISO 3834-2 e DIN EN ISO 9001:2015
- Competência em materiais
- Aços de qualidade europeus como aço de construção, aço de grão fino e Hardox
- Garantia da qualidade
- VT, PT e MT internamente nível 2 segundo a DIN EN ISO 9712; UT na nossa fábrica através do nosso parceiro de cooperação
- Processos subsequentes
- Maquinação CNC, jato de areia, pintura e montagem integráveis na mesma unidade
- Fornecedor para a construção de reservatórios
- Cordões longos e portantes de soldadura por arco submerso para fabricantes de reservatórios e equipamentos da região de Estugarda e de toda a região DACH: na oficina de soldadura certificada em Lorch.
Contacto
O seu projeto — diretamente da região
Envie-nos o seu pedido de fabrico por contrato, construção metálica ou construção de máquinas especiais — entraremos em contacto em breve.
Solicitar soldadura UP
Para uma primeira avaliação, indique o desenho ou a especificação técnica, o material, a geometria do cordão e os requisitos de qualidade, inspeção e documentação. Verificamos a adequação do processo e elaboramos uma proposta específica para o projeto.
