Kolme CNC-vaaka-avarruskonetta TOS-Varnsdorf WHN 13 pyörityspöydällä – suurten työkappaleiden porausta, jyrsintää, avarrusta ja kierteitystä yhdellä kiinnityksellä, alihankintavalmistuksena Lorchissa (Ostalbkreis · Stuttgartin alue) ilman vähimmäismääriä.
Liikepituus X 3 500 mm
Liikepituudet X 3 500 · Y 2 500 · Z 1 200 mm – suuri työtila pitkille rei'ille ja kaukana toisistaan oleville työstöasemille.
Porakara Ø 130 mm
Voimakas 130 mm:n porakara poraukseen, avarrukseen ja jyrsintään – myös syvissä rei'issä ja suurissa lastuamismäärissä.
Pyörityspöytä 360°
Integroitu pyörityspöytä – useita työstösivuja yhdellä kiinnityksellä, ilman uudelleenkiinnitystä ja ilman paikkavirheitä.
3 avarruskonetta rinnakkain
Kolme samanlaista TOS-Varnsdorf WHN 13 CNC -konetta – suuri kapasiteetti, lyhyet läpimenoajat ja käyttövarmuus aikataulussa pysymiseen.
Nosturikäsittely 50 t asti
2×25 t nosturijärjestelmä ja halli-infrastruktuuri suurikokoisten työkappaleiden turvalliseen käsittelyyn.
Teräs · Hardox · ruostumaton teräs
Rakenneterästä, hienoraeterästä S1100 asti, Hardox 400/500 ja ruostumatonta terästä 1.4301/1.4571 – työstettynä piirustuksen mukaan.
Vaaka-avarruskone – mihin avarruskonetyöstö pystyy
Vaaka-avarruskone työstää työkappaleita vaakasuorassa olevalla porakaralla. Kolme CNC-avarruskonetta TOS-Varnsdorf WHN 13 yhdistävät porauksen, jyrsinnän, avarruksen, tasosorvauksen ja kierteityksen yhteen koneeseen – ihanteellinen komponenteille, joissa on tarkkoja reikiä, sovitereikiä ja paikkasuhteita pitkien matkojen yli.
Voimakas porakara Ø 130 mm ja liikepituudet 3 500 × 2 500 × 1 200 mm avaavat väljän työtilan. Yhdessä pyörityspöydän kanssa useita työkappaleen sivuja työstetään yhdellä ainoalla kiinnityksellä – se minimoi uudelleenkiinnityksen virheet ja varmistaa tiukat paikkatoleranssit reikien ja pintojen välillä.
Kolme samanlaista konetta merkitsee todellista kapasiteettia: useiden toimeksiantojen rinnakkaista valmistusta, lyhyitä läpimenoaikoja ja käyttövarmuutta aikataulusidonnaisiin projekteihin. Ohjelmointi tehdään CAD-datan tai piirustusmittojen mukaan – yksittäisosat, prototyypit ja piensarjat yhtä lailla, alihankintavalmistuksena ilman vähimmäismääriä.
Bockin konekanta on koottu strategisesti: laitteet ja työkalut on valittu niin, että lähes jokainen komponentti voidaan työstää ja jokainen asiakasvaatimus täyttää yksilöllisesti ja parhaalla mahdollisella tavalla. Sen, mikä kone osanne työstää, määritämme spesifikaationne perusteella – tämä kohdistus on osa valmistusosaamistamme ja poistaa valinnan täysin teidän harteiltanne.
Avarruskonetyöstön jälkeen komponentit voidaan siirtää suoraan hitsaukseen, hiekkapuhallukseen ja maalaukseen – kaikki samassa valmistusyrityksessä Lorchissa. Ulkoinen logistiikka työvaiheiden välillä jää pois ja vähentää läpimenoaikoja ja kokonaiskustannuksia tuntuvasti.
Konetiedot – TOS-Varnsdorf WHN 13 CNC
Bockin alihankintavalmistuksen kolmen samanlaisen CNC-vaaka-avarruskoneen ydintiedot:
| Parametri | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Koneiden lukumäärä | 3 (rinnakkaiskapasiteetti, samanlaiset) |
| Porakaran halkaisija | Ø 130 mm |
| Liikepituus X (poikittain) | 3 500 mm |
| Liikepituus Y (pystysuunta) | 2 500 mm |
| Liikepituus Z (pituussuunta) | 1 200 mm |
| Pyörityspöytä | 360° pyörivä – monipuolinen työstö yhdellä kiinnityksellä |
| Työstötavat | Poraus · jyrsintä · avarrus · tasosorvaus · kierteitys |
| Ohjaus | Heidenhain iTNC 530 |
Ilmoitetut liikepituudet koskevat Lorchin tehtaan koneita. Sen, mikä kone komponenttinne työstää, kohdistamme vaatimuksianne vastaavasti. Konkreettisen toteutettavuuden ja toleranssit tarkastamme projektikohtaisesti piirustuksenne perusteella.
Avarruskonetyöstön tyypilliset sovellukset
Bockin vaaka-avarruskoneita käytetään seuraaviin:
- Koteloita, laakeripukkeja ja konsoleita tarkoin sovitterein

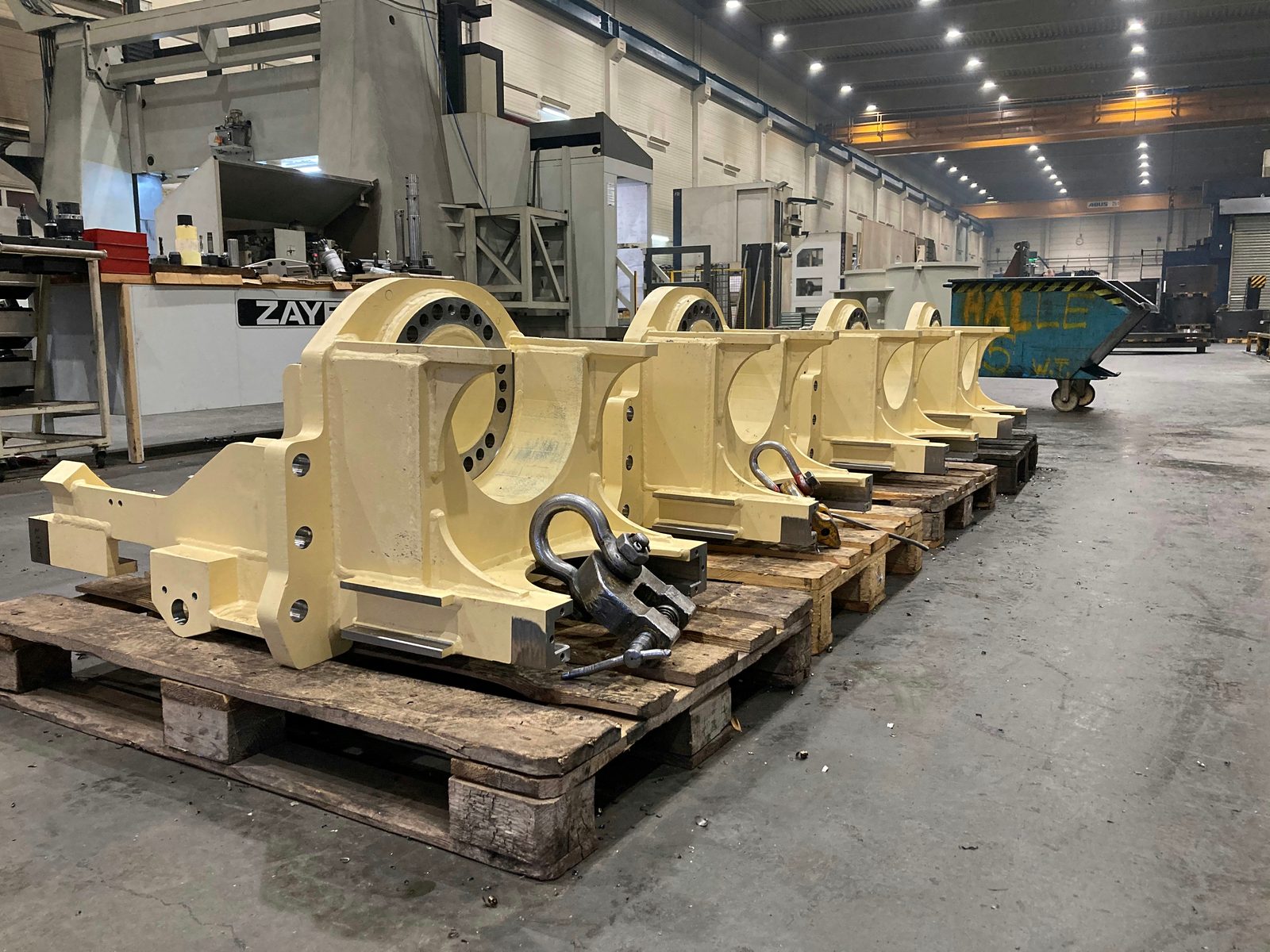

- Hitsattuja kokoonpanoja linjassa olevin rei'in ja laakerirei'in
- Pohjalevyjä, runkoja ja poikkipalkkeja, joissa reikäkuvioita pitkien matkojen yli
- Komponentteja laitos-, ajoneuvo- ja erikoiskonevalmistukseen
- Esityöstettyjä aihioita valmistusvaiheena hitsatuille rakenteille
Työstetyt komponentit voidaan hitsata, puhaltaa ja maalata samassa yrityksessä. Erityisen pitkille tai laajapintaisille osille on lisäksi käytettävissä portaali- ja liikkuvan pylvään koneita 26 000 mm asti – saatte koko lastuamis- ja valmistuskirjon yhdeltä luukulta, ilman ulkoista logistiikkaa työvaiheiden välillä. Laatudokumentaatio ja mittapöytäkirjat DIN EN ISO 9001:2015 mukaan ovat vakiona saatavilla.
Avarruskonetyöstön materiaalit
Bock Maschinenbau GmbH käyttää pääosin eurooppalaisia laatuteräksiä:
- Rakenneteräs S235, S355
- Hienoraeteräs S1100 asti – lujaa, hitsattavaa
- Hardox 400 / 500 – kulutusta kestävä teräs
- Ruostumaton teräs 1.4301, 1.4571 – korroosionkestävä
- Erikoisteräkset piirustuksen ja asiakkaan ohjeen mukaan
Ainestodistukset toimitetaan pyynnöstä tai projektivaatimuksen mukaisesti.
Tunnelmia avarruskonetyöstöstä

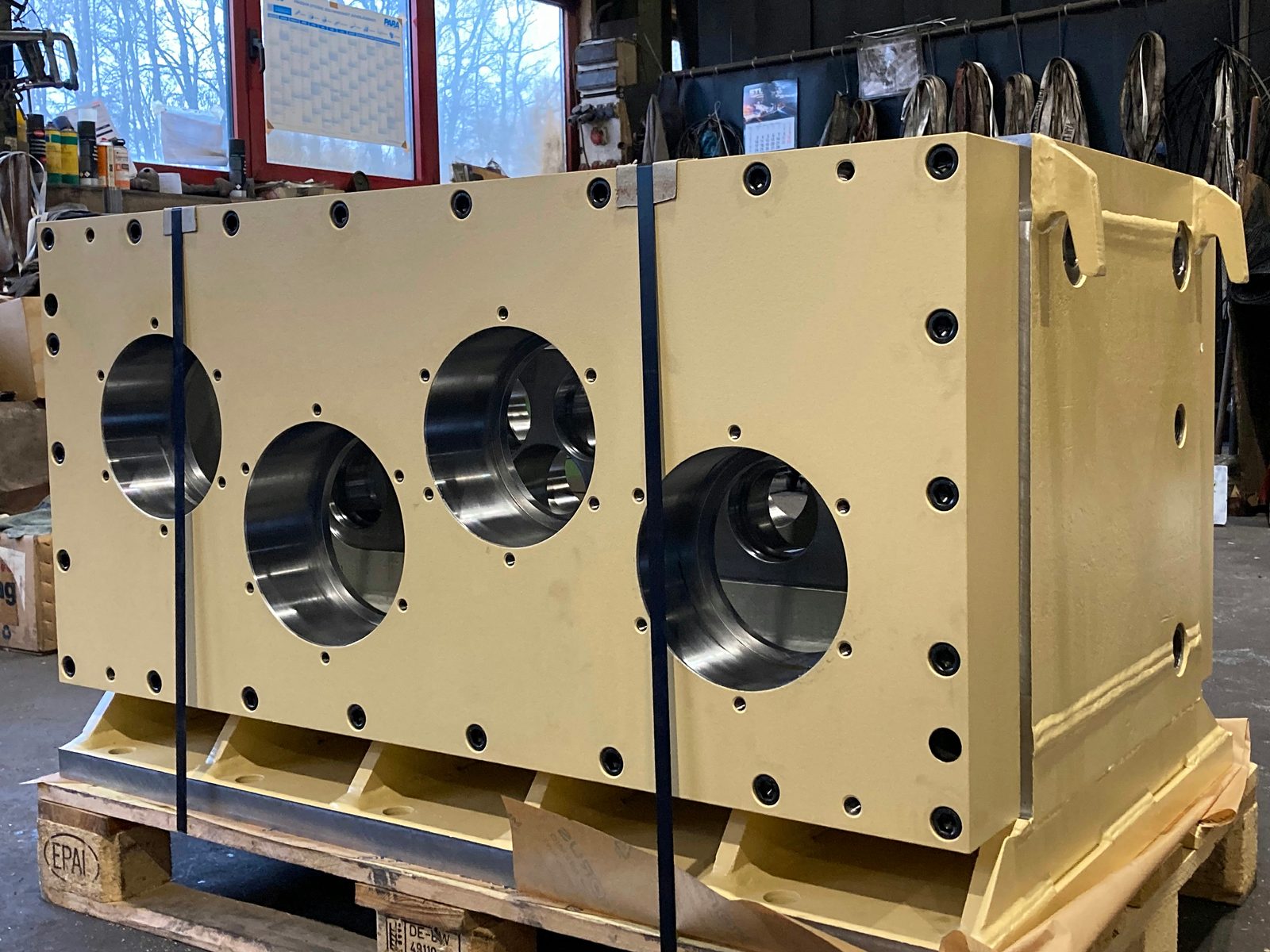

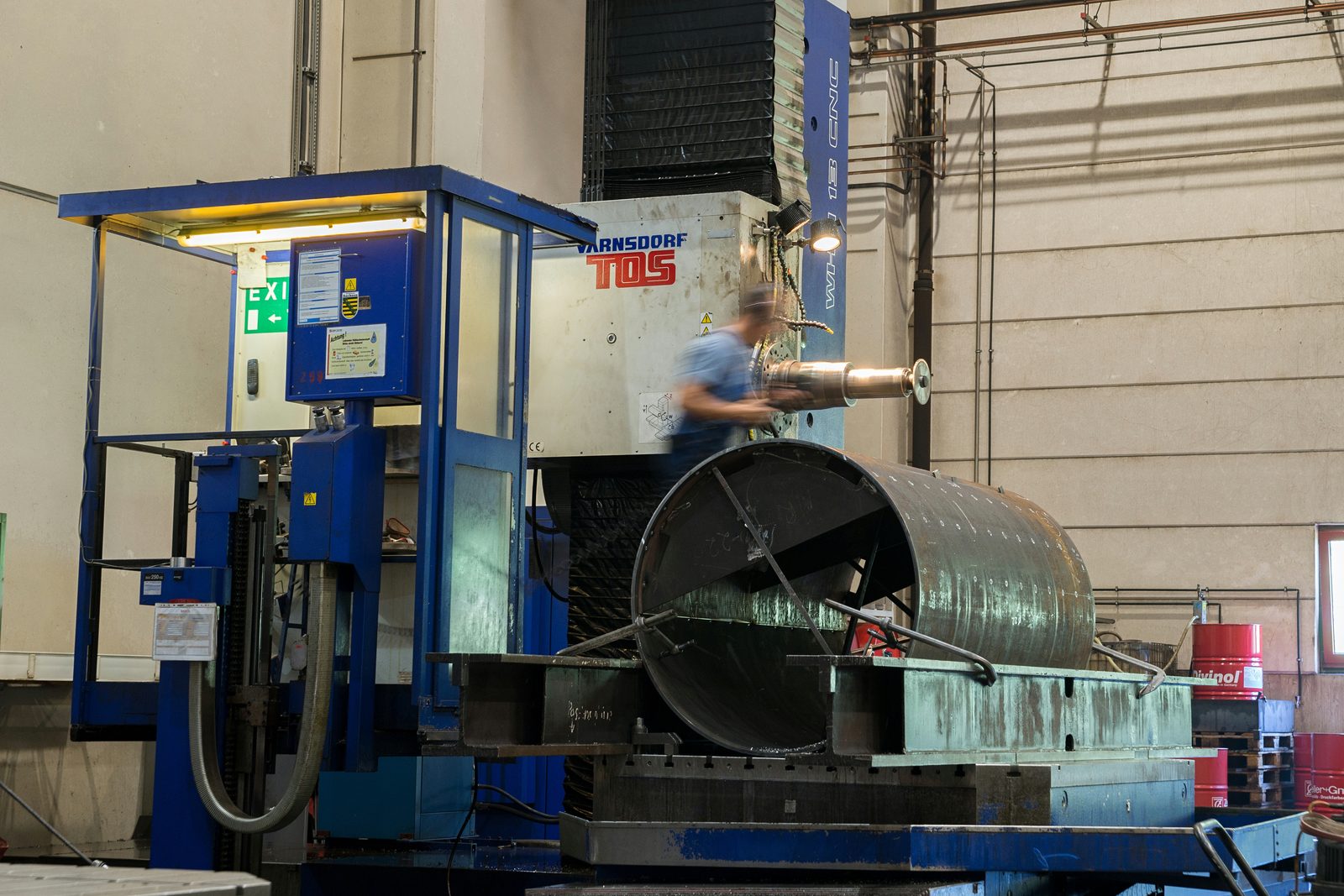

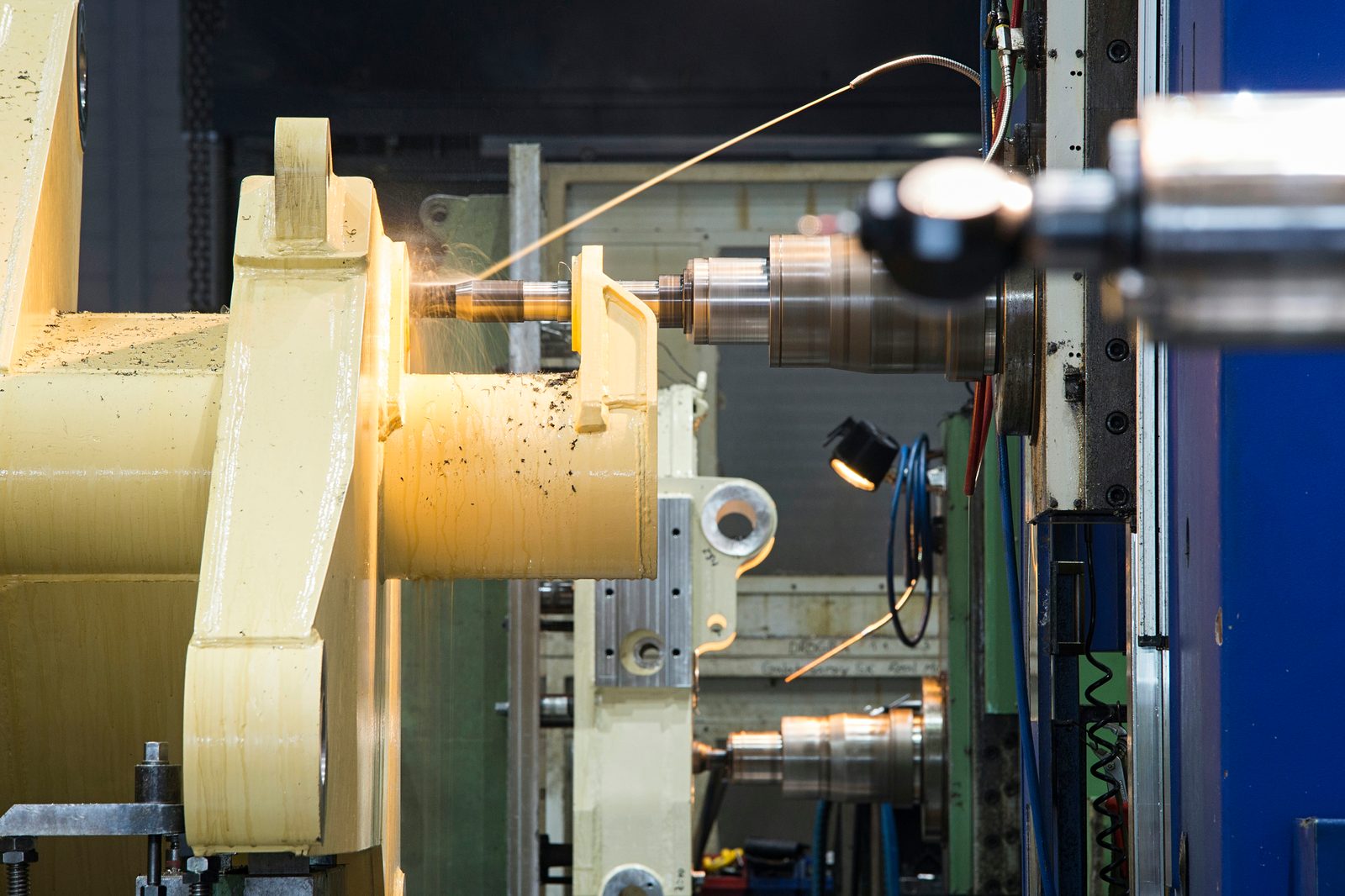

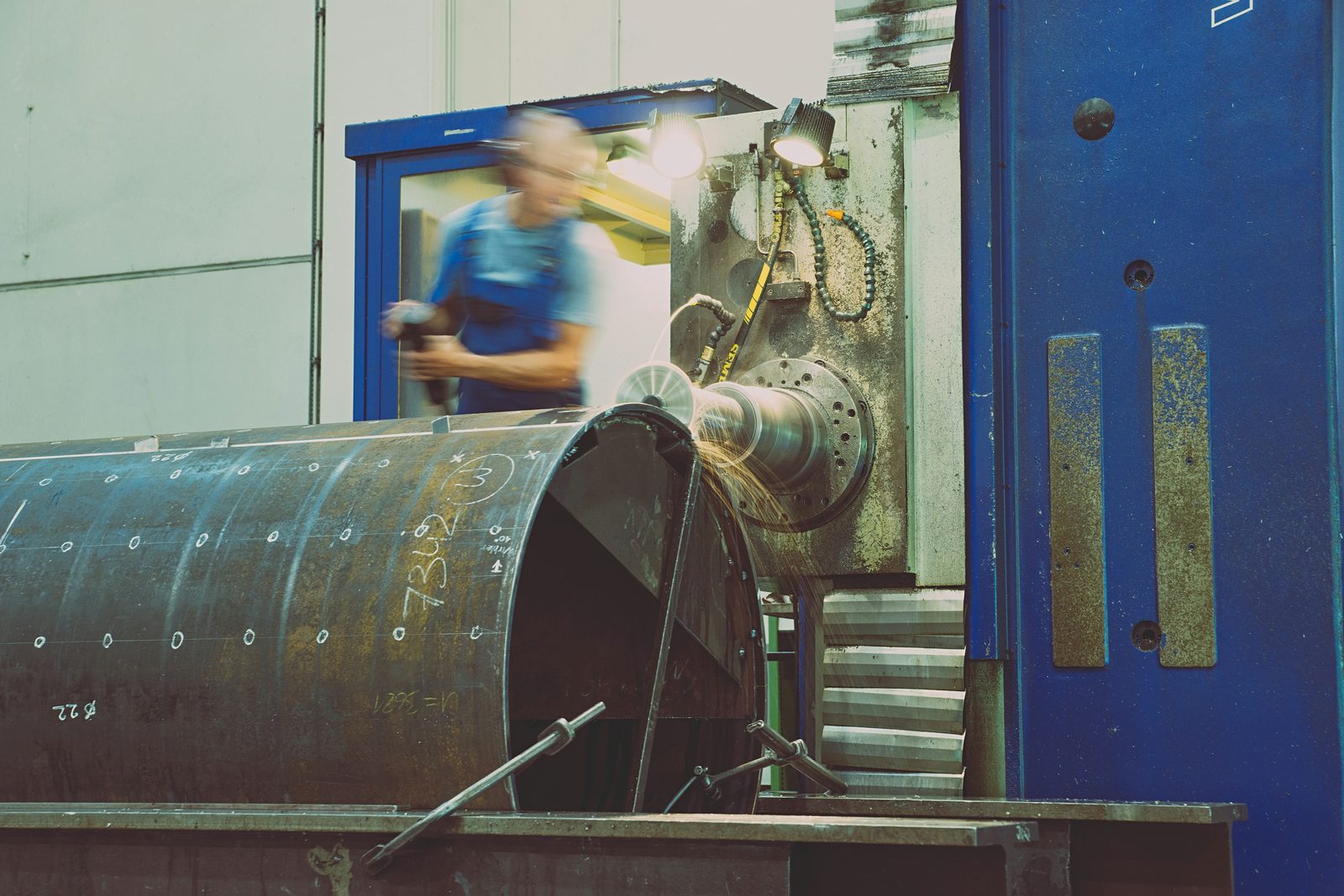

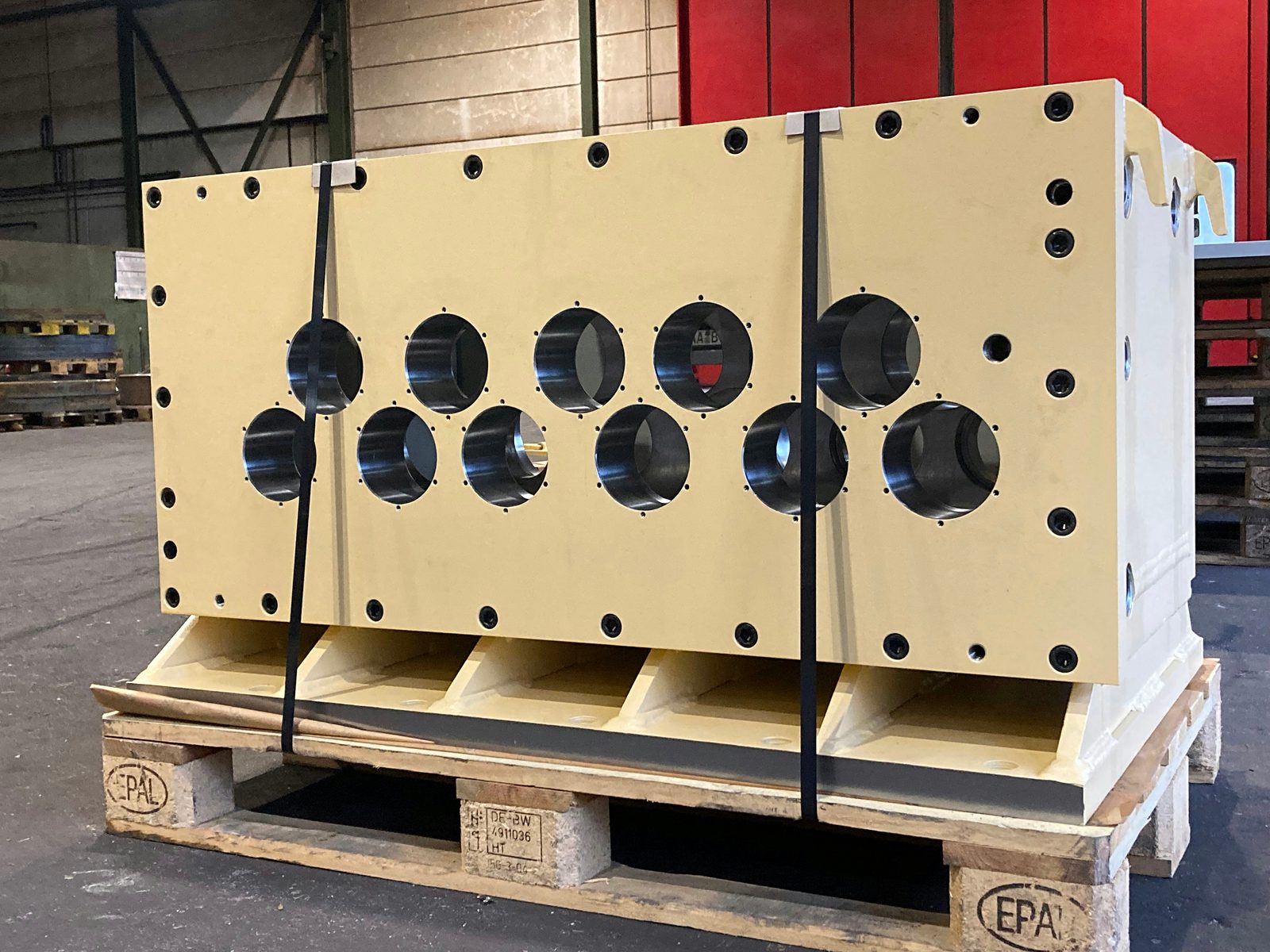

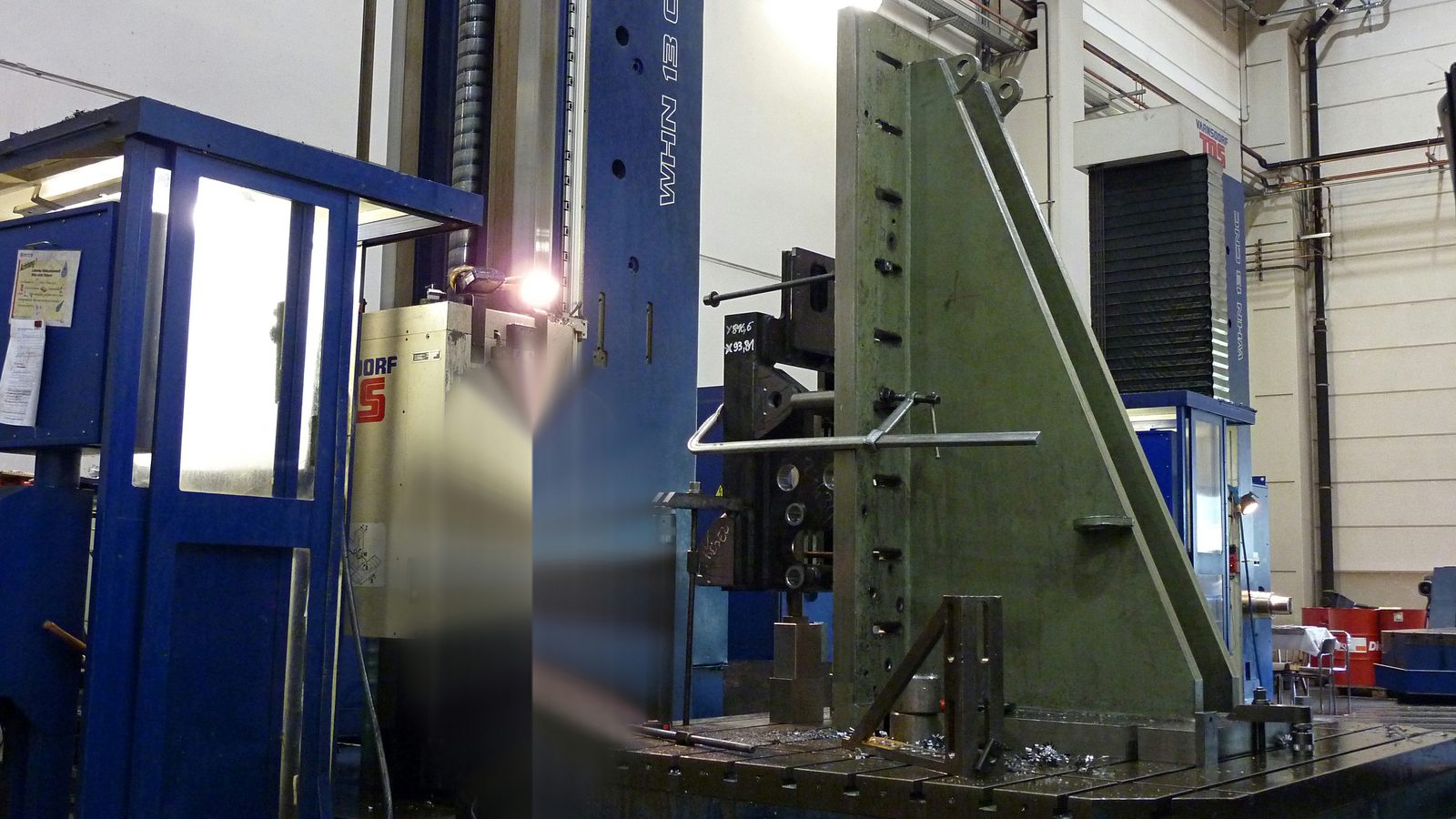

Aitoja kuvia valmistuksestamme Lorchissa – TOS-Varnsdorf WHN 13 -koneesta kiinnitettyine työkappaleineen ja avarrustyökalusta karassa aina hitsattuun konekoteloon, jonka sovitereiät ovat linjassa kahdessa rivissä.
Avarruskonetyöstö Bockilla – teidän etunne
Bock Maschinenbau käyttää vaaka-avarruskoneita osana kokonaista valmistusprosessia:
- 3 avarruskonetta rinnakkain
- Kolme samanlaista TOS-Varnsdorf WHN 13 CNC -konetta – kapasiteettia, lyhyitä läpimenoaikoja ja käyttövarmuutta.
- Pyörityspöytä 360°
- Monisivutyöstöä yhdellä kiinnityksellä – ilman uudelleenkiinnityksen virheitä, tiukoin paikkatoleranssein.
- Nosturikäsittely 50 t asti
- 2×25 t nosturi ja halli-infrastruktuuri suurikokoisille työkappaleille.
- Alihankintavalmistusta ilman vähimmäismääriä
- Yksittäisosat, prototyypit ja sarjaosat valmistetaan yhtä lailla piirustuksen mukaan.
- DIN EN ISO 9001:2015
- Laadunhallintaa dokumentoidulla materiaalinhallinnalla ja aukottomalla jäljitettävyydellä.
- Vuosikymmenten työkaluvarasto
- Vuosien mittaan karttunut erikois- ja erityistyökalujen varasto – pitkiä pora- ja avarrustankoja, erikoisporia ja kierteitystyökaluja syviin reikiin ja avarrettuihin laakeripesiin.
- Avarruskone alueelle
- Avarrusta ja avarruskonetyöstöä työkalu-, kiinnitin- ja konerakentajille Stuttgartin alueelta ja koko DACH-alueelta – luotettavasti Lorchista.
Usein kysyttyä avarruskonetyöstöstä
Mikä on vaaka-avarruskone?
Vaaka-avarruskone työstää työkappaleita vaakasuorassa olevalla porakaralla. Se yhdistää porauksen, avarruksen, jyrsinnän, tasosorvauksen ja kierteityksen yhteen koneeseen – ihanteellinen tarkkoihin reikiin ja paikkasuhteisiin suurissa komponenteissa.
Kuinka suuria komponentit saavat olla?
TOS-Varnsdorf WHN 13 CNC -koneiden liikepituudet ovat X 3 500 · Y 2 500 · Z 1 200 mm. Sen, mikä kone komponenttinne työstää, sovitamme vaatimustenne mukaan – erityisen pitkille tai suurikokoisille osille on lisäksi käytettävissä portaali- ja liikkuvan pylvään koneita 26 000 mm asti. Näin jokaiselle komponentille löytyy sopiva laite.
Mitä materiaaleja työstetään?
Rakenneteräs S235/S355, hienoraeteräs S1100 asti, Hardox 400/500 sekä ruostumaton teräs 1.4301/1.4571 ja erikoisteräkset piirustuksen mukaan. Ainestodistukset toimitamme projektikohtaisesti.
Valmistatteko myös yksittäisosia?
Kyllä. Avarruskonetyöstö tehdään alihankintavalmistuksena ilman vähimmäismääriä – yksittäisosat, prototyypit ja piensarjat yhtä lailla, ohjelmoituna CAD-datan tai piirustusmittojen mukaan.
Voidaanko osia jatkojalostaa teillä?
Kyllä. Avarruskonetyöstön jälkeen seuraavat hitsaus, hiekkapuhallus ja maalaus samassa yrityksessä Lorchissa – kokonaisvalmistus yhdeltä luukulta ilman ulkoista logistiikkaa.
