3D-plasmaleikkaus putkelle – kun putkilaserit eivät enää ole taloudellisia
Monimutkaisiin 3D-muotoihin, loveuksiin ja jiirileikkauksiin putkissa ja profiileissa: tarkkaa CNC-plasmavalmistusta 30 mm seinämävahvuuteen asti rakenneteräksestä, ruostumattomasta teräksestä, hienoraeteräksestä ja kulutusteräksestä kuten Hardoxista tai XAR 400:sta. Putkiaihiointia alihankintana Lorchissa — Ostalbkreis, Stuttgartin alue, Etelä-Saksa.

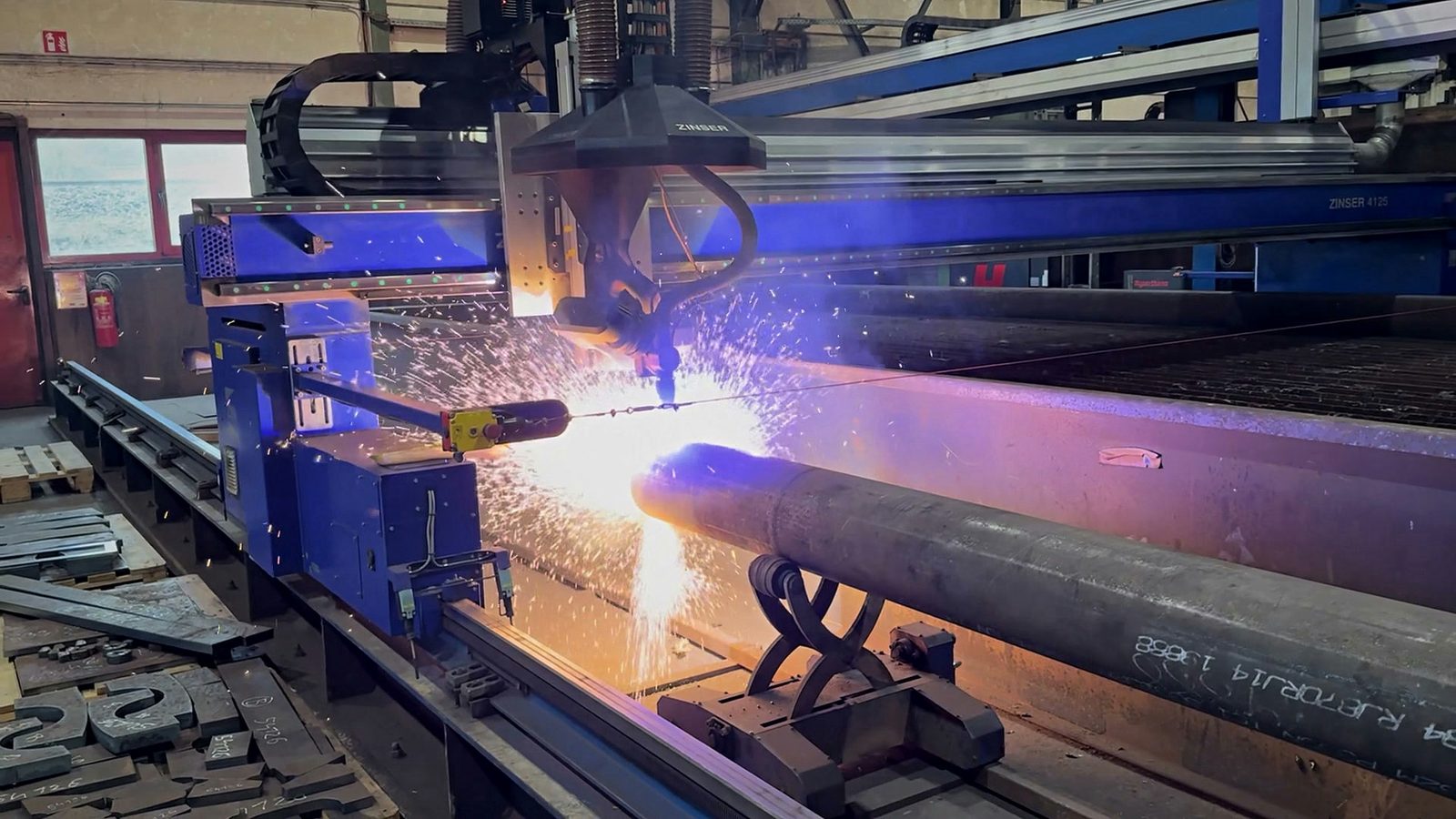

3D-plasmaleikkaus putkessa – näin syntyy liitosvalmis reuna
CNC-ohjattu plasmapoltin tekee leikkauksen kolmiulotteisesti suoraan putkeen tai profiiliin – muodot, loveukset, jiirit ja läpäisyt syntyvät yhdellä kiinnityksellä, suoraan 3D-CAD-mallista. Käsin merkitseminen, uudelleenkiinnitys ja jälkityöt jäävät pois.
Koska poltin asettaa leikkauskulman vapaasti avaruudessa, syntyy täsmälleen sopivia putkisolmuja ja liitosvalmiita viisteitä, jotka voidaan hitsata edelleen ilman jälkityötä. Menetelmä pysyy taloudellisena kappaleesta 1 alkaen ja vakaana myös siellä, missä putkilaserit tulevat rajoilleen paksuissa seinämävahvuuksissa ja kulutusta kestävissä teräksissä.
Teollisuustoimittajana palvelemme kone-, teräs- ja laitosrakentamista koko DACH-alueella – ristikkorakenteiden putkisolmuista putkistorakentamisen satulaleikkauksiin ja lujasta hienoraeteräksestä valmistettuihin runko- ja erikoiskomponentteihin.
Konetiedot
Kone
Seinämävahvuus
Viistereunaleikkaus
Zinser · Putkien 3D-plasmaleikkauslaite
asti 30 mm
±45°
Tekniset yksityiskohdat
Tekniset mahdollisuudet
CNC-ohjattu plasmaputkileikkauspäämme toimii kolmella akselilla – aitoja 3D-muotoleikkauksia suoraan putkeen, ilman työlästä jälkikäsittelyä.
Parametri
Spesifikaatio
Materiaalit
Rakenneteräs (S235/S355), ruostumaton teräs (esim. 1.4301/1.4571), hienoraeteräs (S460–S1100), kulutusteräs (Hardox, XAR 400)
Erittäin paksuissa seinämävahvuuksissa usein taloudellinen
Yksittäiskappale / piensarja
Rajoitetusti
Kyllä
Kyllä
Sovellusalueet
Tyypilliset sovellukset
Kaikkialla, missä putkia ja profiileja on työstettävä tarkasti – ja putkilaser on liian kallis, liian rajoittunut tai ei ole käytettävissä.
Putkistorakentaminen
Satulaleikkauksia, haaraloveuksia ja laippavalmisteluja teollisuus- ja prosessiputkistoihin.
Nosturi- & teräsrakentaminen
Palkkiloveuksia, solmulevyjä ja liitosprofiileja siltoihin, nostureihin ja hallirakenteisiin.
Ajoneuvorakentaminen
Runko-osia, poikkipalkkeja ja kytkinkiinnittimiä lujasta hienoraeteräksestä ja kulutusteräksestä.
Erikoiskonevalmistus
Yksittäisosia ja prototyyppejä monimutkaisin 3D-muodoin suoraan CAD:sta – ilman kiertotietä ulkoistuksen kautta.
Tunnelmia 3D-putkiaihioinnista
Aitoja kuvia valmistuksestamme Lorchissa – laippaputkesta putken pyörityslaitteessa aina plasmaleikkaukseen leikkaushetkellä, valmiiseen pitkittäisreikäaukkoon ja pitkään putkeen, jossa on useita aukkoja yhdellä kiinnityksellä.
Seinämävahvuudet yli 30 mm? Silloin autogeeninen kopiopolttoleikkauksemme on oikea valinta. Rakenneterästä, hienoraeterästä ja kulutusterästä (Hardox) 50 mm seinämävahvuuteen asti – luotettavasti ja taloudellisesti.
Seinämävahvuus 30 mm asti ja monimutkainen geometria: 3D-plasma on useimmiten paras vaihtoehto.
Hyvin ohutseinäinen ja suurin mahdollinen tahtiaika: putkilaser voi olla järkevä.
Yli 30 mm seinämävahvuus: autogeeninen putkileikkaus on useimmiten soveltuvampi.
Jotta voitte päättää nopeammin, tässä yleisimmät käytännön kysymykset.
Mistä seinämävahvuudesta alkaen 3D-plasmasta tulee kiinnostava?
Erityisen merkityksellinen 3D-plasma on paksummissa seinämävahvuuksissa, kun putkilaser tulee taloudellisesti tai teknisesti rajoilleen.
Voinko lähettää kyselyn olemassa olevalla CAD-datalla?
Kyllä. Tähän putkityöstöön tarvitsemme STEP-/STP-tiedoston 3D-aineistona sekä teknisen piirustuksen. Tarkastamme geometrian, toleranssit, leikkausstrategian ja sopivan valmistusteknologian.
Ovatko yksittäisosat myös järkeviä?
Kyllä. Valmistus on mitoitettu myös yksittäisosille ja piensarjoille, ilman että se olisi riippuvainen suurista eräkoista.
Miten edetään yli 30 mm:n seinämävahvuuksissa?
Silloin siirrymme autogeenisiin menetelmiin. Näin myös hyvin paksuseinäiset putkikomponentit pysyvät luotettavasti toteutettavina.
