Kaksi Zayer Thera W -portaalijyrsinkonetta 30° kääntyvällä jyrsinpäällä – liikepituus 26 000 mm asti poikkeuksellisen pitkille ja raskaille komponenteille 50 t asti yhdellä kiinnityksellä, alihankintavalmistuksena Lorchissa (Ostalbkreis · Stuttgartin alue) ilman vähimmäismääriä.
Liikepituus 26 000 mm asti
Zayer Thera W 26000 – X 26 000 · Y 5 000 · Z 3 250 mm. Yksi alueen suurimmista jyrsinnän liikepituuksista.
Kaksi portaalijyrsinkonetta
Thera W 26000 ja Thera W 16000 – rinnakkaista kapasiteettia, lyhyet läpimenoajat ja aikataulussa pysyminen.

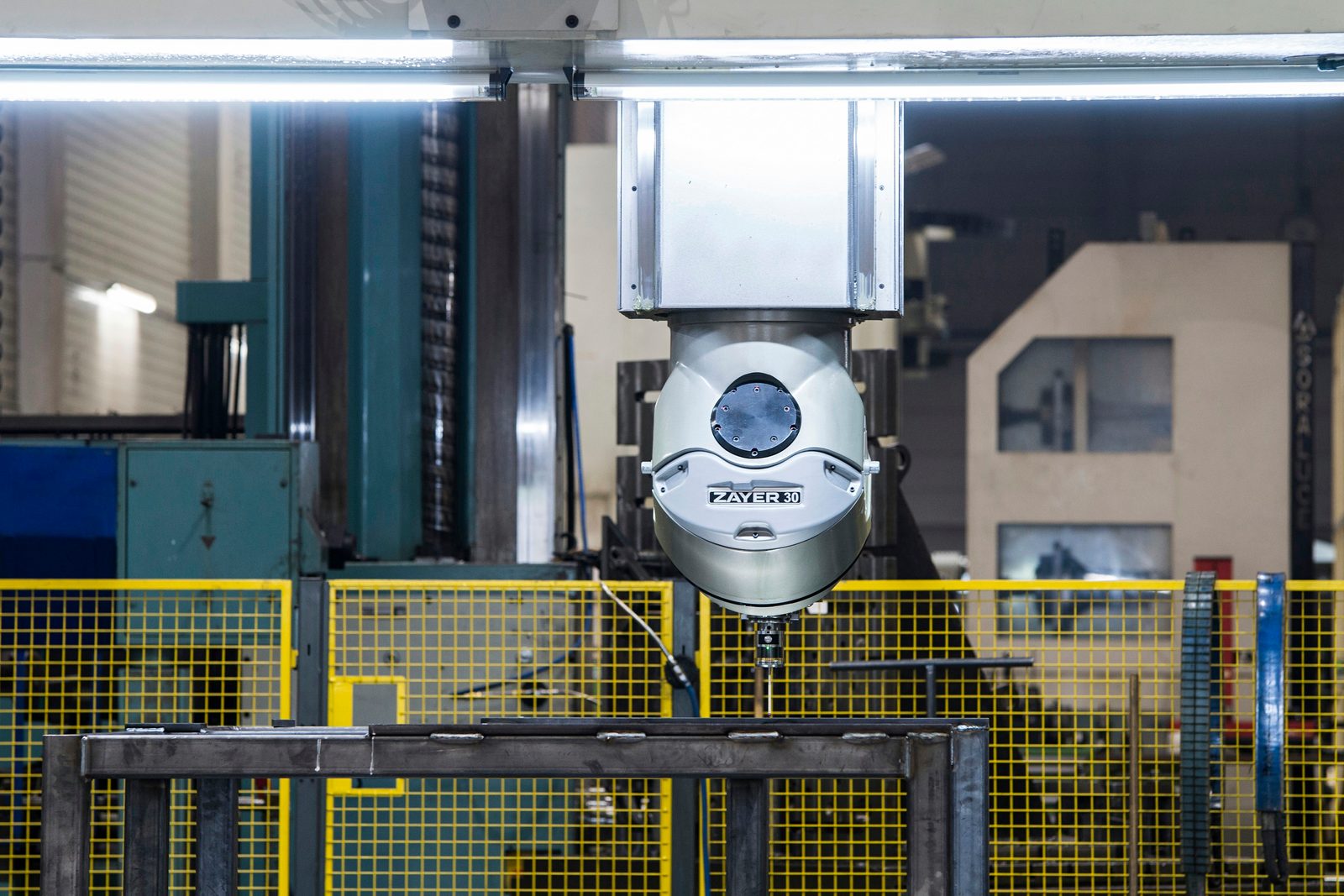

30° jyrsinpää 0,001° tarkkuudella
Paikoitettavissa jokaisessa asennossa 0,001° tarkkuudella – myös monimutkaiset ja vaikeasti tavoitettavat pinnat.
Raskaita kappaleita 50 t asti
2×25 t nosturijärjestelmä ja halli-infrastruktuuri suurikokoisille työkappaleille.
Pöytä 26,5 × 4 m asti
Suuri kiinnityspinta ja jäykkä esijännitetty rullarata – vakaa ja tärinätön kiinnitys.
Teräs · Hardox · ruostumaton teräs
Rakenneterästä, hienoraeterästä S1100 asti, Hardox 400/500 ja ruostumatonta terästä 1.4301/1.4571.
Portaalijyrsintä Bockilla – mihin Zayer Thera W pystyy

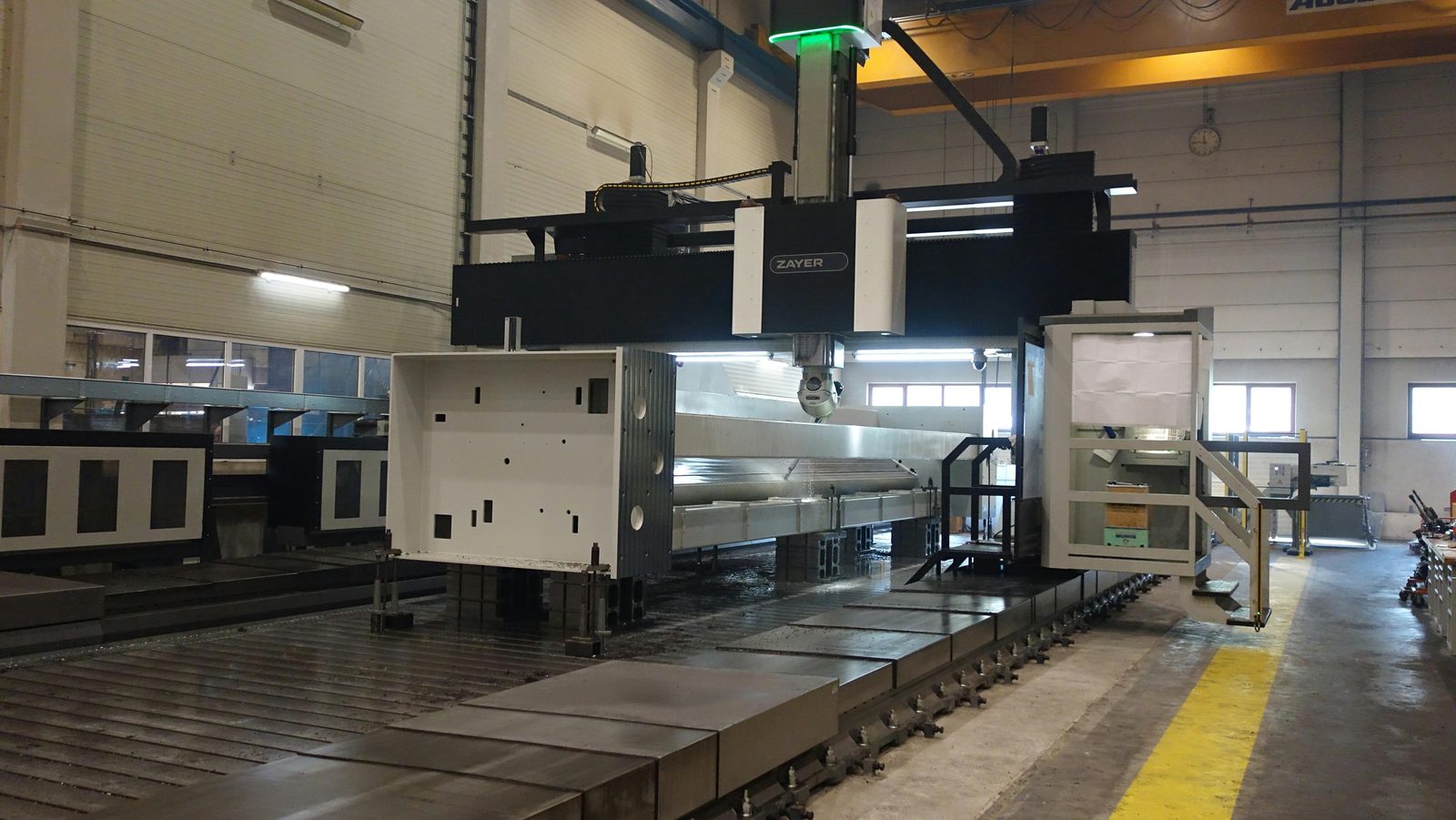

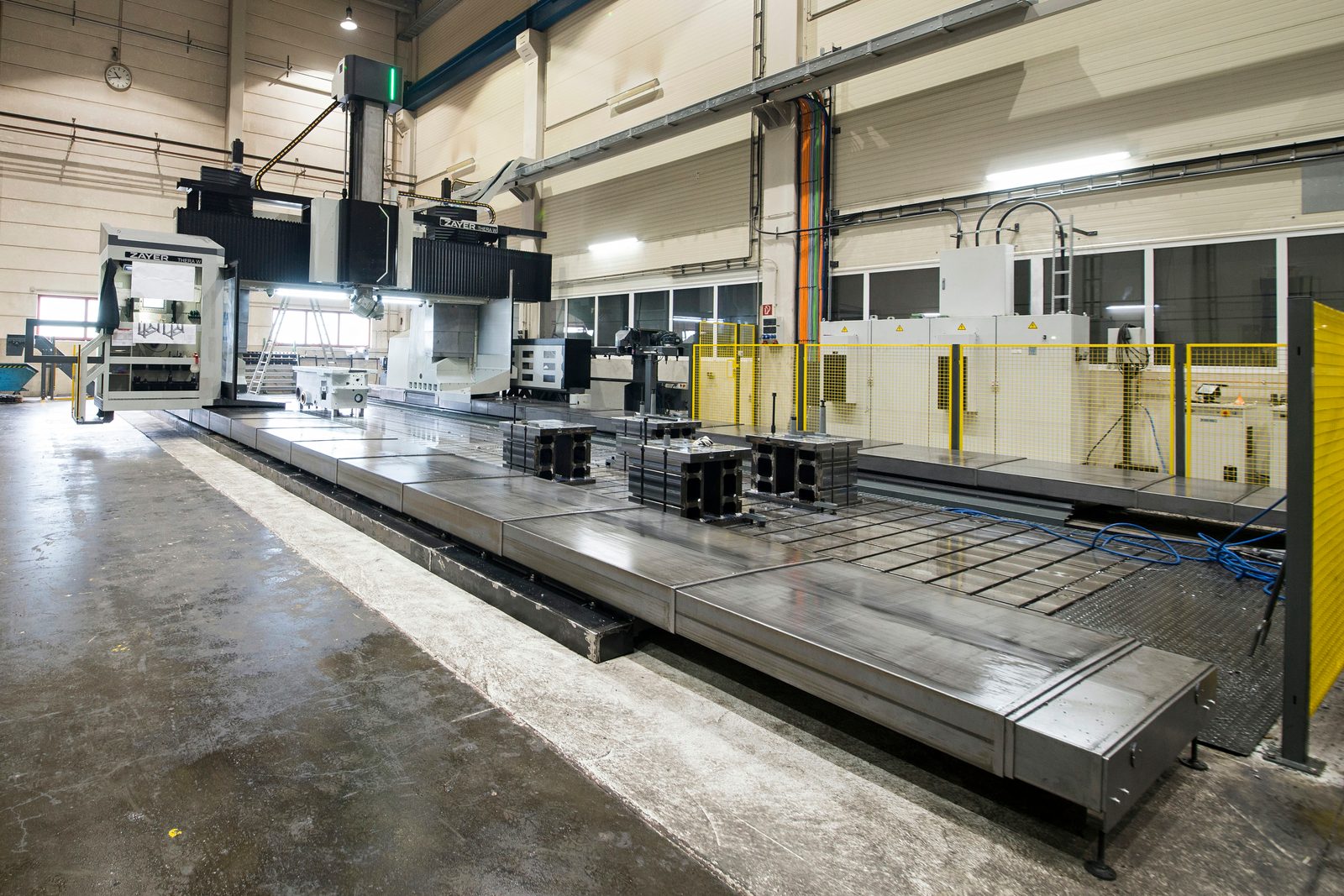

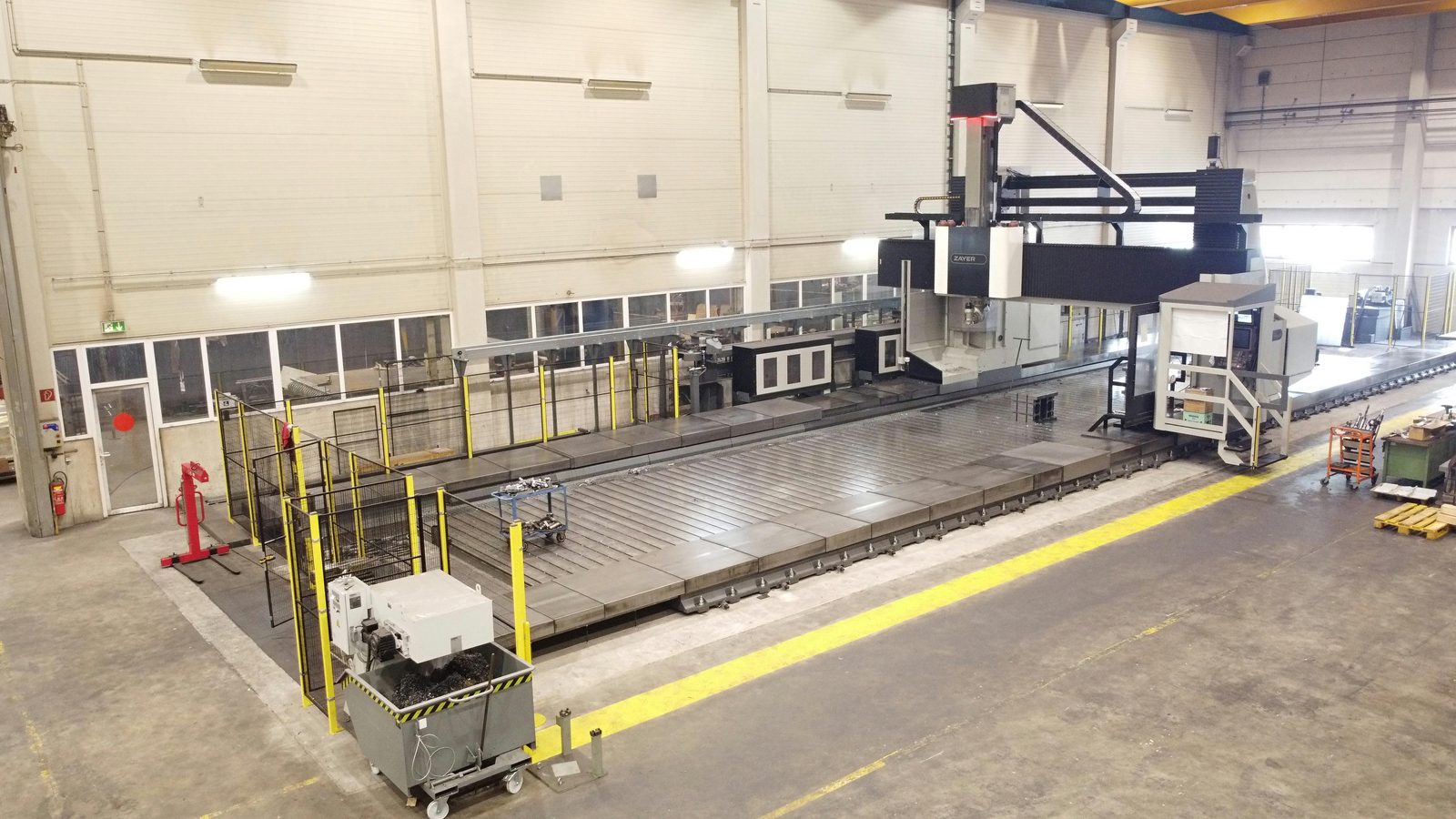

Portaalijyrsinkone kuljettaa jyrsinpäätä molemmilta puolilta tuetussa portaalissa – se antaa suurimman mahdollisen jäykkyyden suurikokoisten komponenttien raskaaseen lastuamiseen. Bockilla on käytössä kaksi samanlaista Zayer Thera W -konetta: Thera W 26000, jonka liikepituus on 26 000 mm, ja Thera W 16000, jonka liikepituus on 16 000 mm.

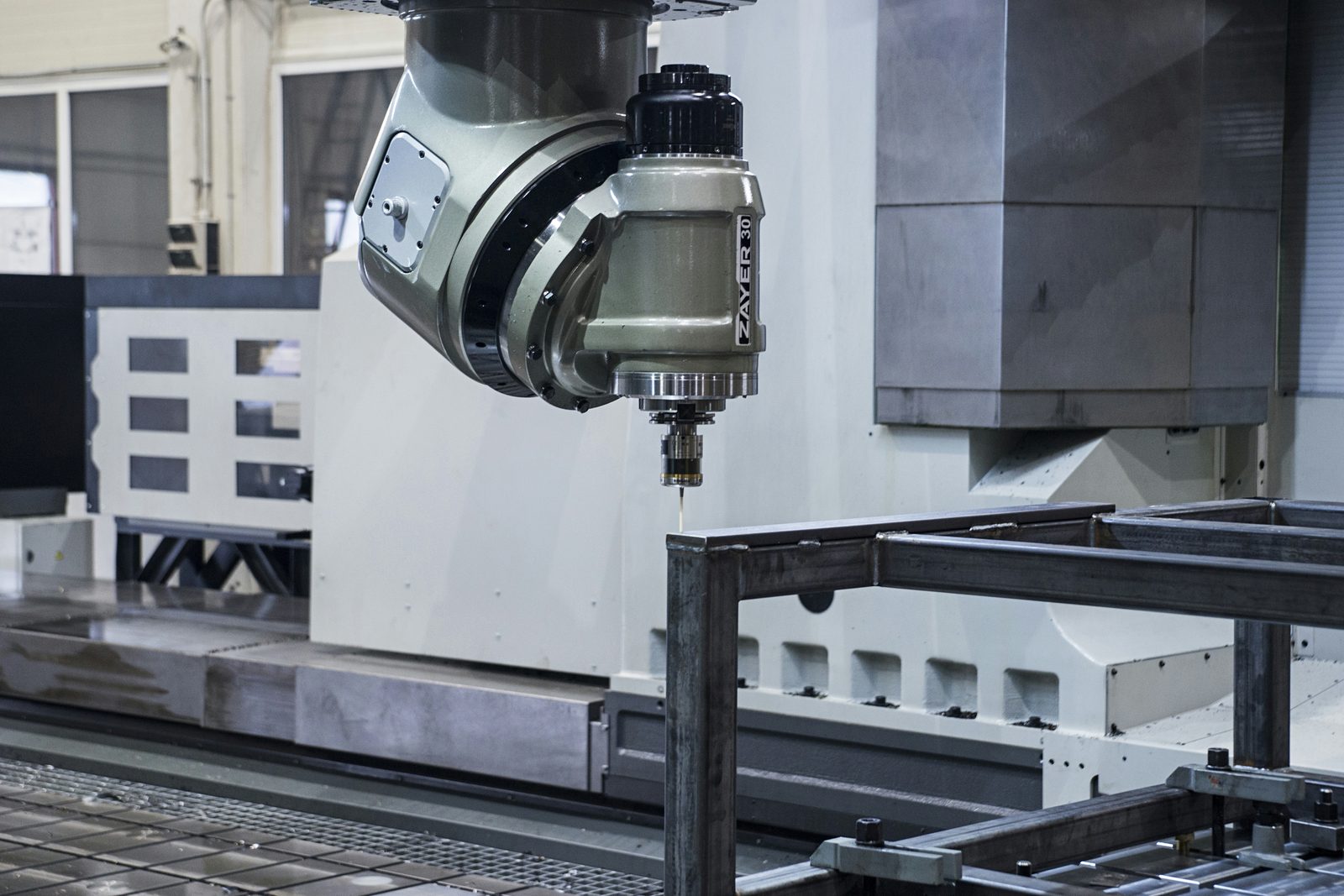

30° jyrsinpää on paikoitettavissa jokaisessa asennossa 0,001° tarkkuudella ja tekee monimutkaiset, vinot ja vaikeasti tavoitettavat pinnat työstettäviksi yhdellä kiinnityksellä. Vakaa rullarata säädettävästi esijännitetyillä rullakengillä varmistaa suuren jäykkyyden ja siten suuren mittatarkkuuden – myös hyvin pitkillä liikematkoilla.
Kaksi konetta merkitsee todellista kapasiteettia: useiden toimeksiantojen rinnakkaista valmistusta, lyhyitä läpimenoaikoja ja käyttövarmuutta aikataulusidonnaisiin projekteihin. Ohjelmointi tehdään CAD-datan tai piirustusmittojen mukaan – yksittäisosat, prototyypit ja piensarjat yhtä lailla, alihankintavalmistuksena ilman vähimmäismääriä.
Tehtaan 2×25 t nosturi mahdollistaa raskaiden työkappaleiden turvallisen asetuksen 50 t asti. Portaalijyrsinnän jälkeen komponentit voidaan siirtää suoraan avarruskoneelle, hitsaukseen, hiekkapuhallukseen ja maalaukseen – kaikki samassa yrityksessä Lorchissa, ilman ulkoista logistiikkaa työvaiheiden välillä.
Konetiedot – Zayer Thera W -portaalijyrsinkoneet
Bockin alihankintavalmistuksen kahden Zayer Thera W -portaalijyrsinkoneen ydintiedot:
| Parametri | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Liikepituus X (pituus) | 26 000 mm | 16 000 mm |
| Liikepituus Y (leveys) | 5 000 mm | 4 000 mm |
| Liikepituus Z (korkeus) | 3 250 mm | 2 850 mm |
| Pöydän kiinnityspinta | 26 500 × 4 000 mm | 16 500 × 3 000 mm |
| Jyrsinpää | 30°, paikoitettavissa 0,001° tarkkuudella missä tahansa asennossa | 30°, paikoitettavissa 0,001° tarkkuudella missä tahansa asennossa |
| Päämoottori | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Ohjaus | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Johde | Rullajohde säädettävällä esijännityksellä | Rullajohde säädettävällä esijännityksellä |
Sen, mikä kone komponenttinne työstää, kohdistamme vaatimuksianne vastaavasti. Konkreettisen toteutettavuuden ja toleranssit tarkastamme projektikohtaisesti piirustuksenne perusteella.
Portaalijyrsinnän tyypilliset sovellukset
Bockin Zayer Thera W -portaalijyrsinkoneita käytetään seuraaviin:
- Pohjalevyt ja konepedit raskaaseen konevalmistukseen
- Palkit, rungot ja poikkiosat ajoneuvo- ja nosturikantorakenteisiin
- Raskaita kappaleita pitkillä tasopinnoilla ja reikäriveillä
- Monimutkaisesti työstettyjä rakenneosia laitos- ja erikoiskonevalmistukseen
- Esityöstettyjä aihioita esivalmistusvaiheena hitsatuille rakenteille
Työstetyt komponentit voidaan hitsata, puhaltaa ja maalata samassa yrityksessä. Portaalijyrsintä Lorchissa soveltuu erityisen hyvin suurikokoisiin konerunkoihin, johteisiin ja rakenneosiin, joissa on tiukat toleranssit pitkillä matkoilla – jyrsintäkapasiteetti, joka on harvoin saatavilla vastaavissa alihankintayrityksissä. Laatudokumentaatio ja mittapöytäkirjat DIN EN ISO 9001:2015 mukaan ovat vakiona saatavilla.
Portaalijyrsinnän materiaalit
Bock Maschinenbau GmbH käyttää pääosin eurooppalaisia laatuteräksiä:
- Rakenneteräs S235, S355 – vakiorakenneteräs
- Hienoraeteräs S1100 asti – lujaa, hitsattavaa
- Hardox 400 / 500 – kulutusta kestävä teräs kuormitettuihin komponentteihin
- Ruostumaton teräs 1.4301, 1.4571 – korroosionkestävä
- Erikoisteräkset piirustuksen ja asiakkaan ohjeen mukaan
Ainestodistukset toimitetaan pyynnöstä tai projektivaatimuksen mukaisesti.
Tunnelmia portaalijyrsinnästä

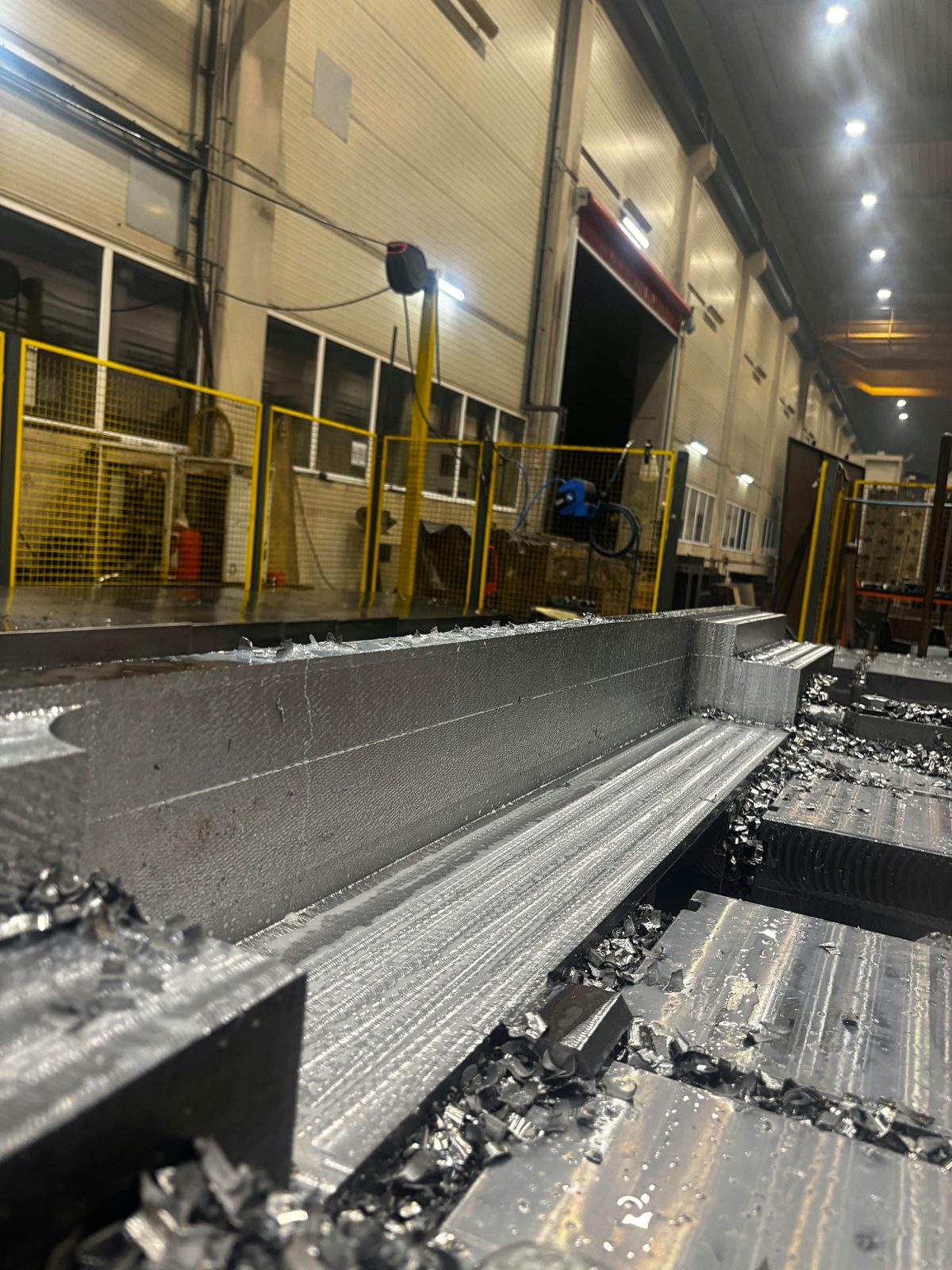

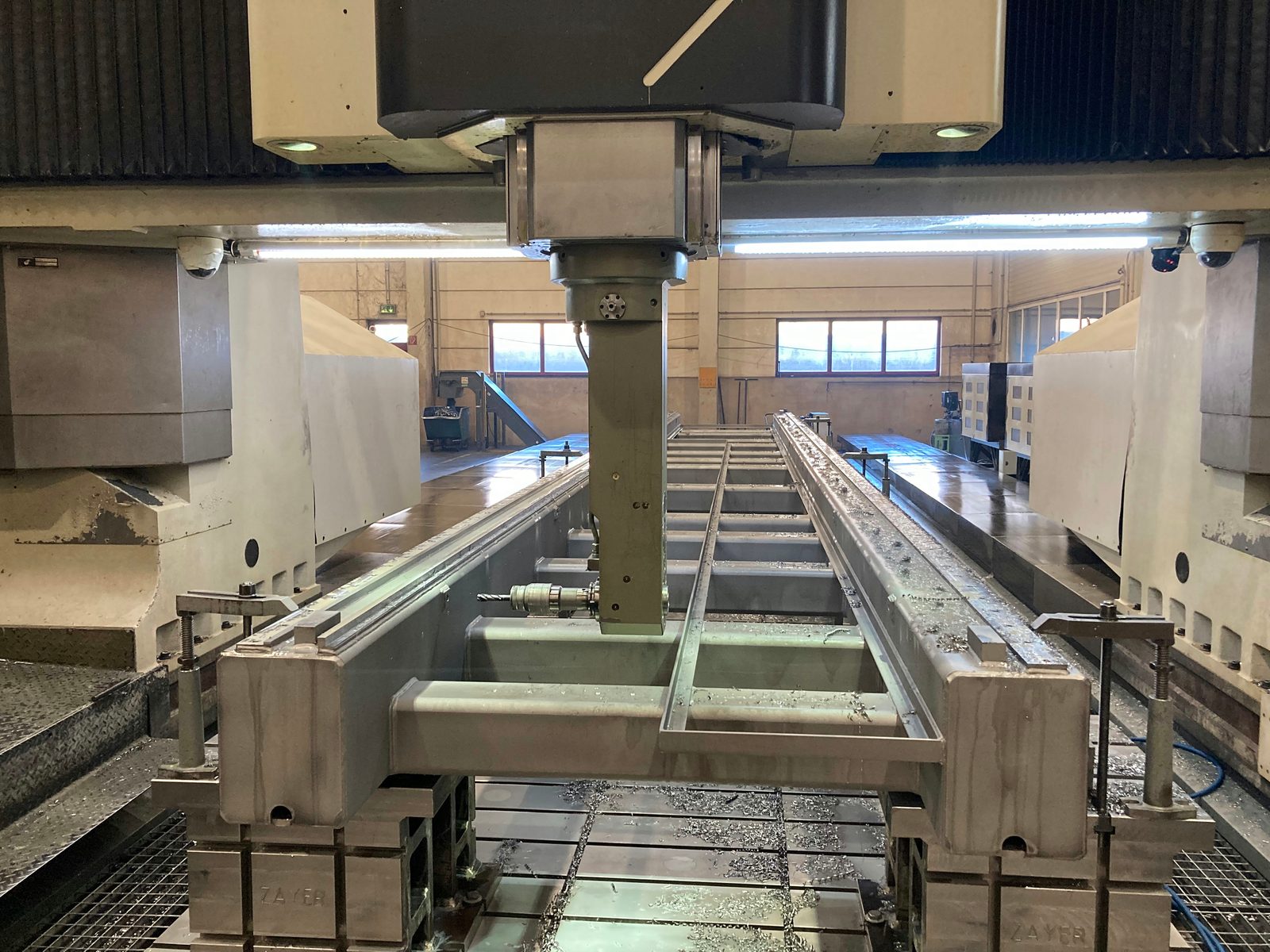

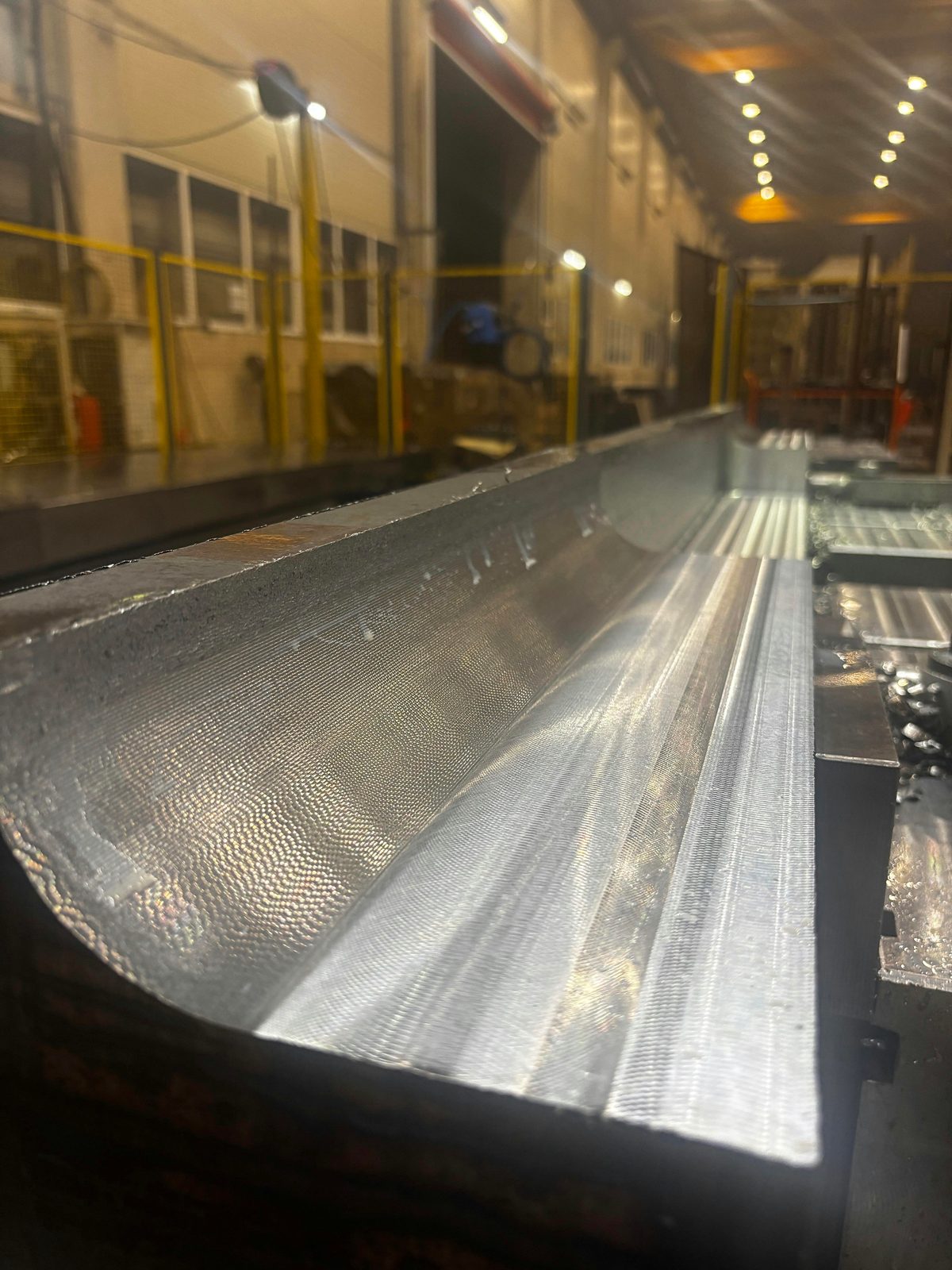

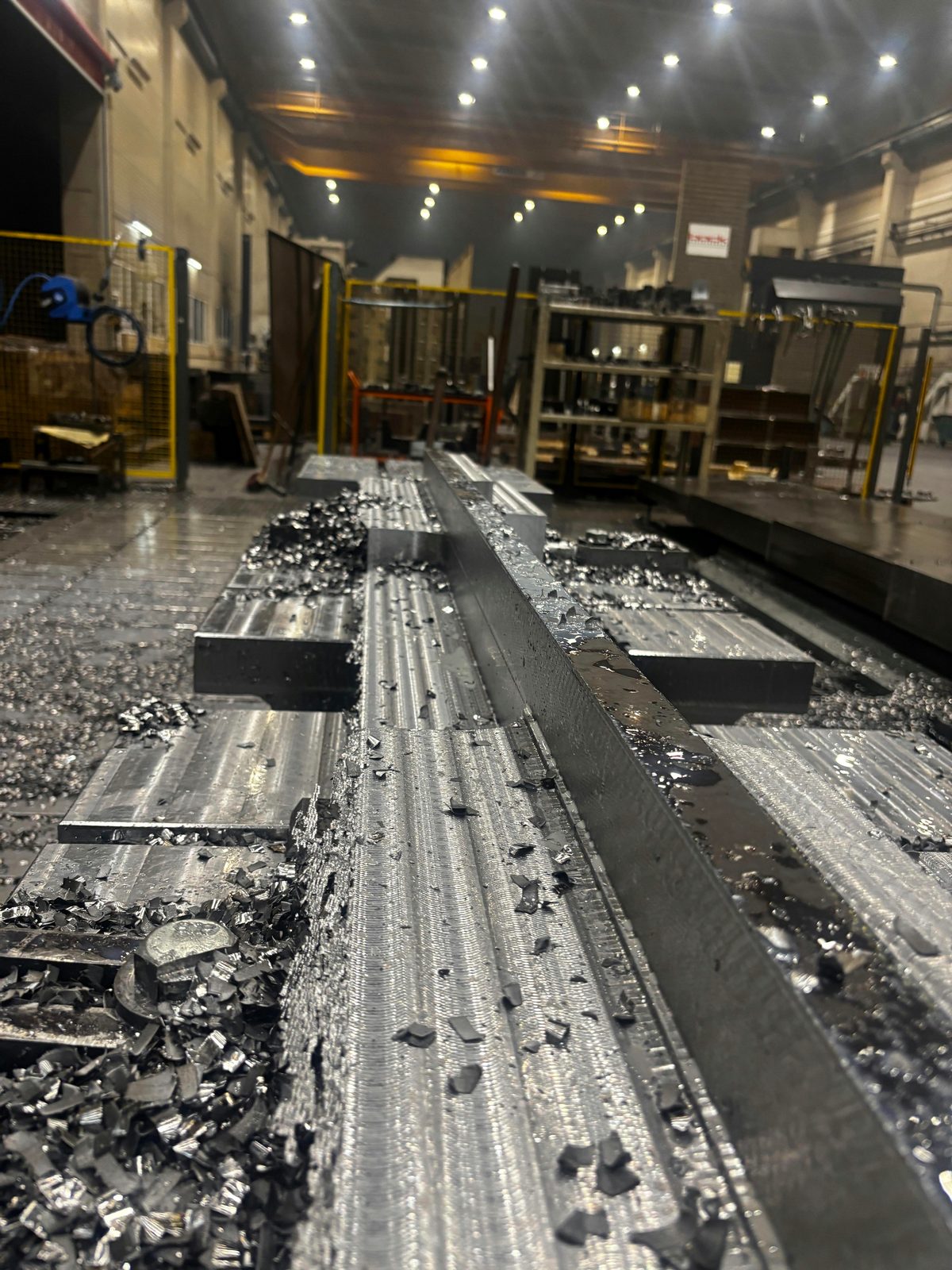

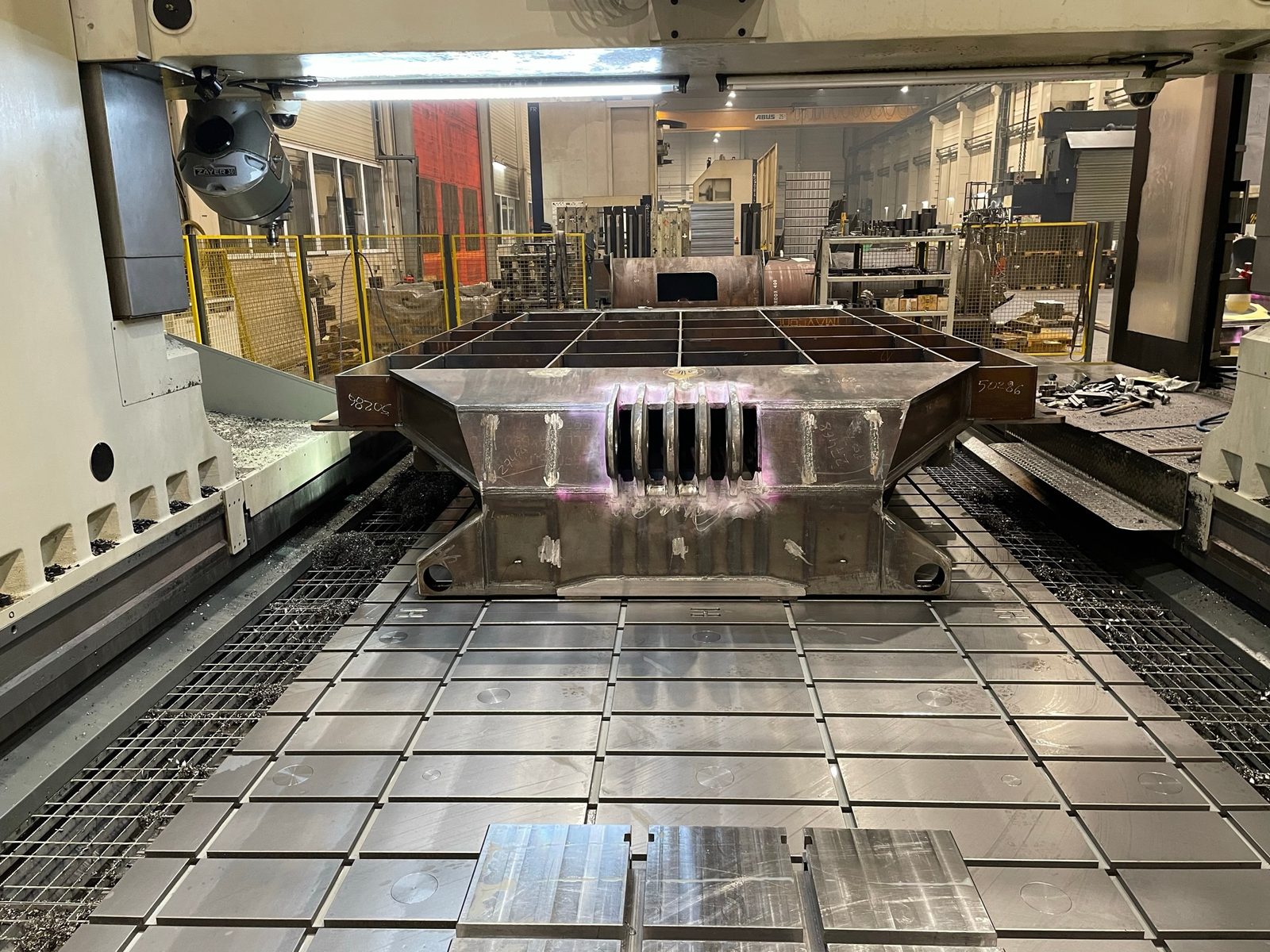

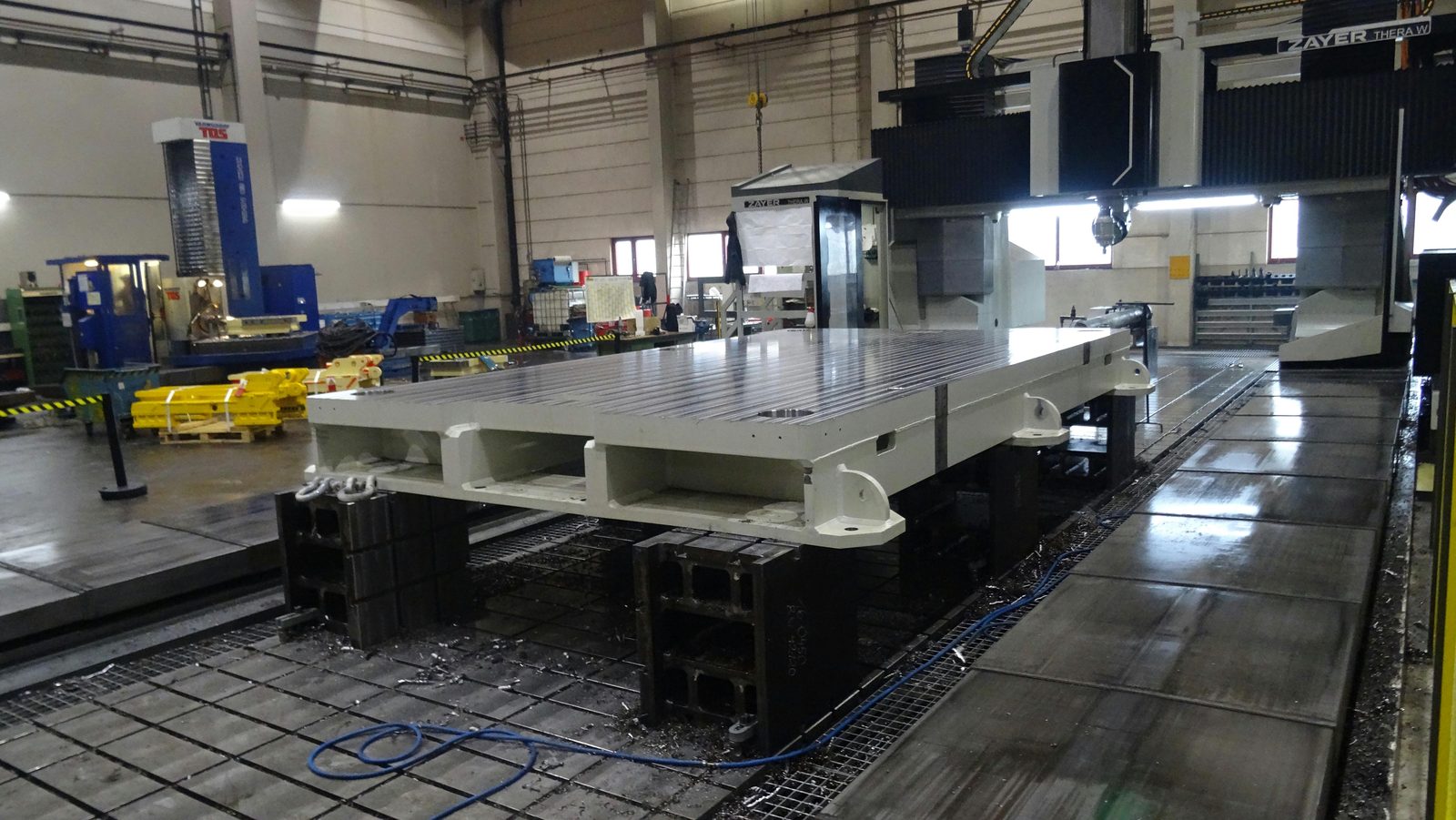

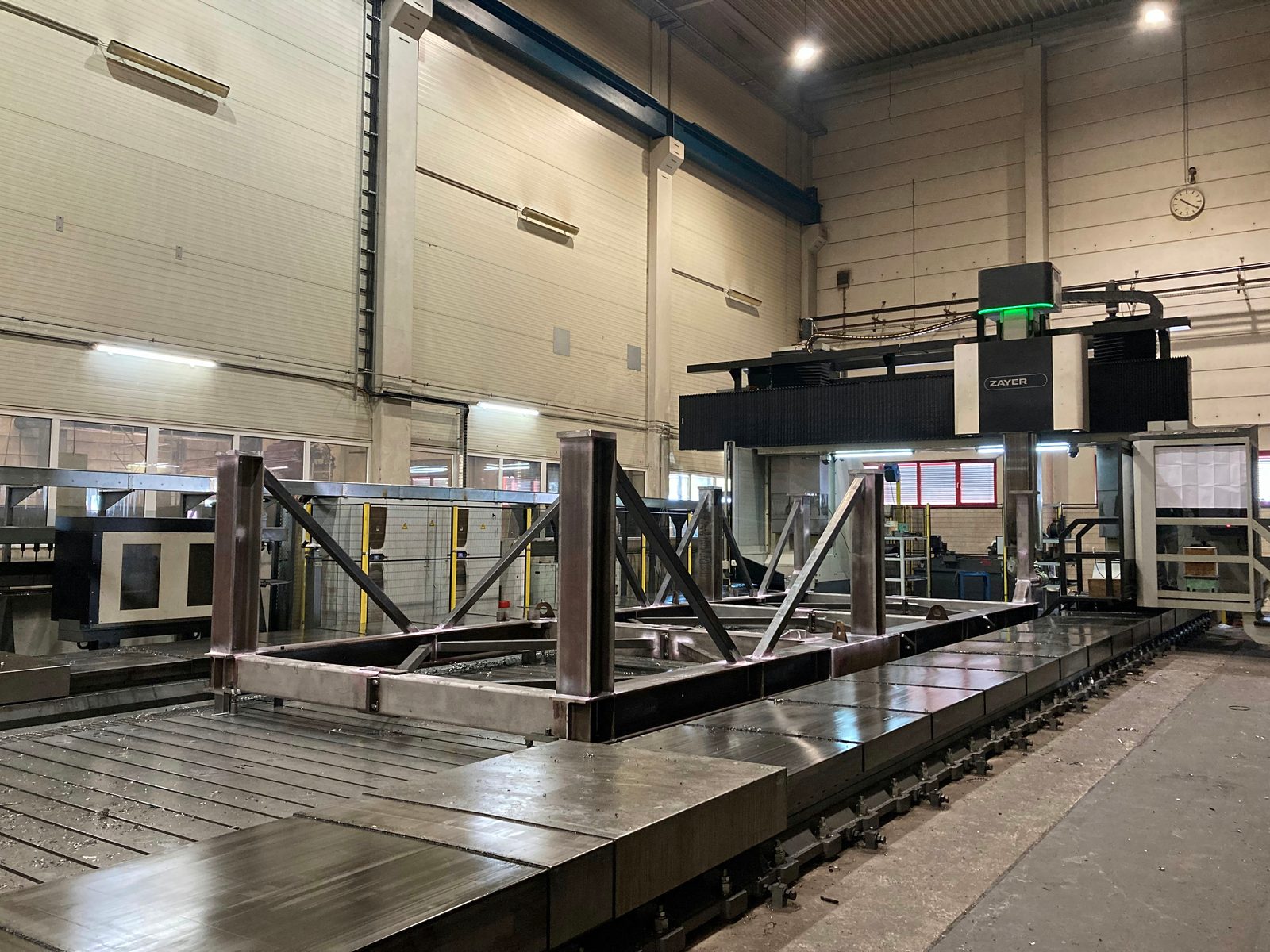

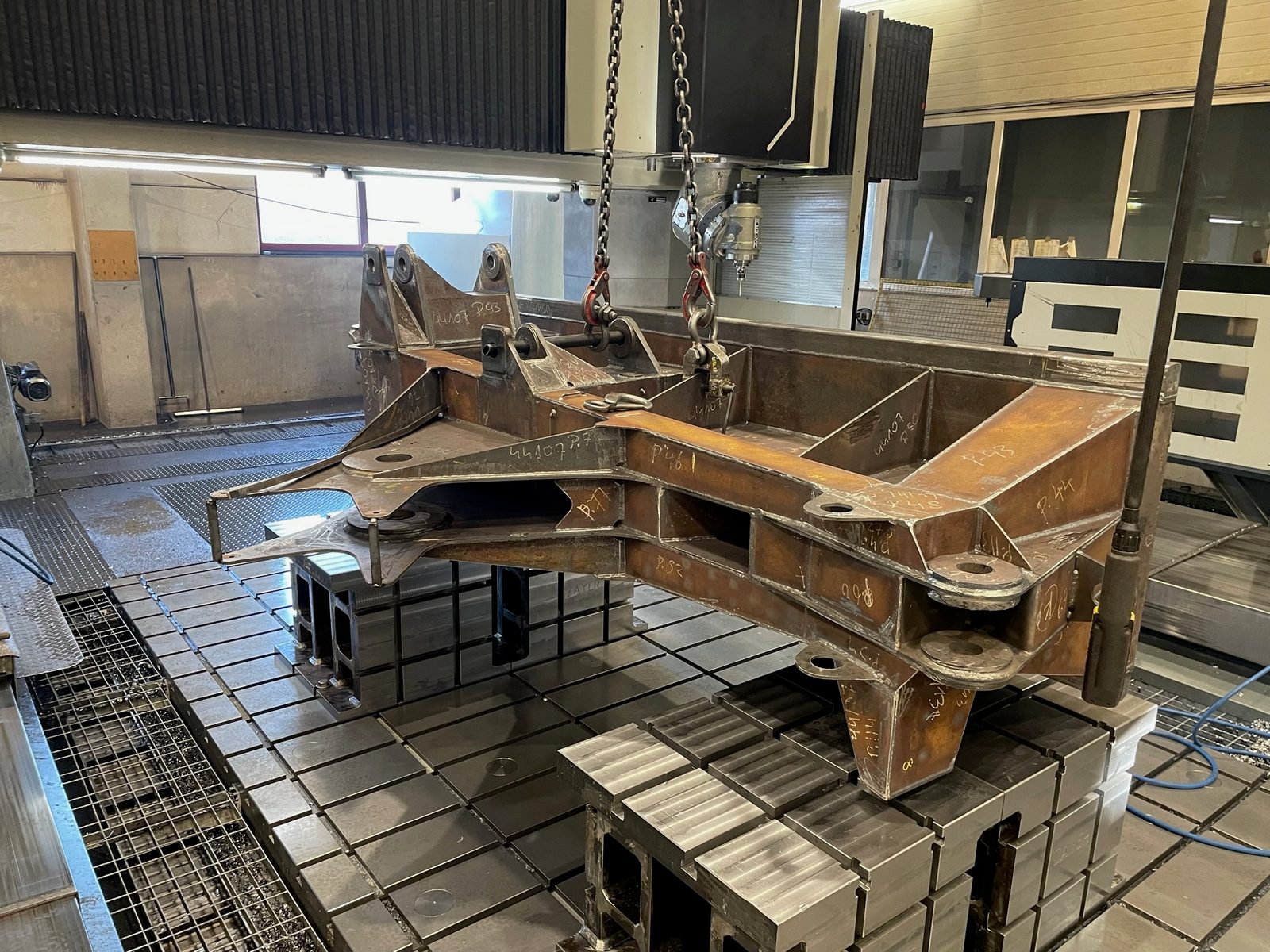

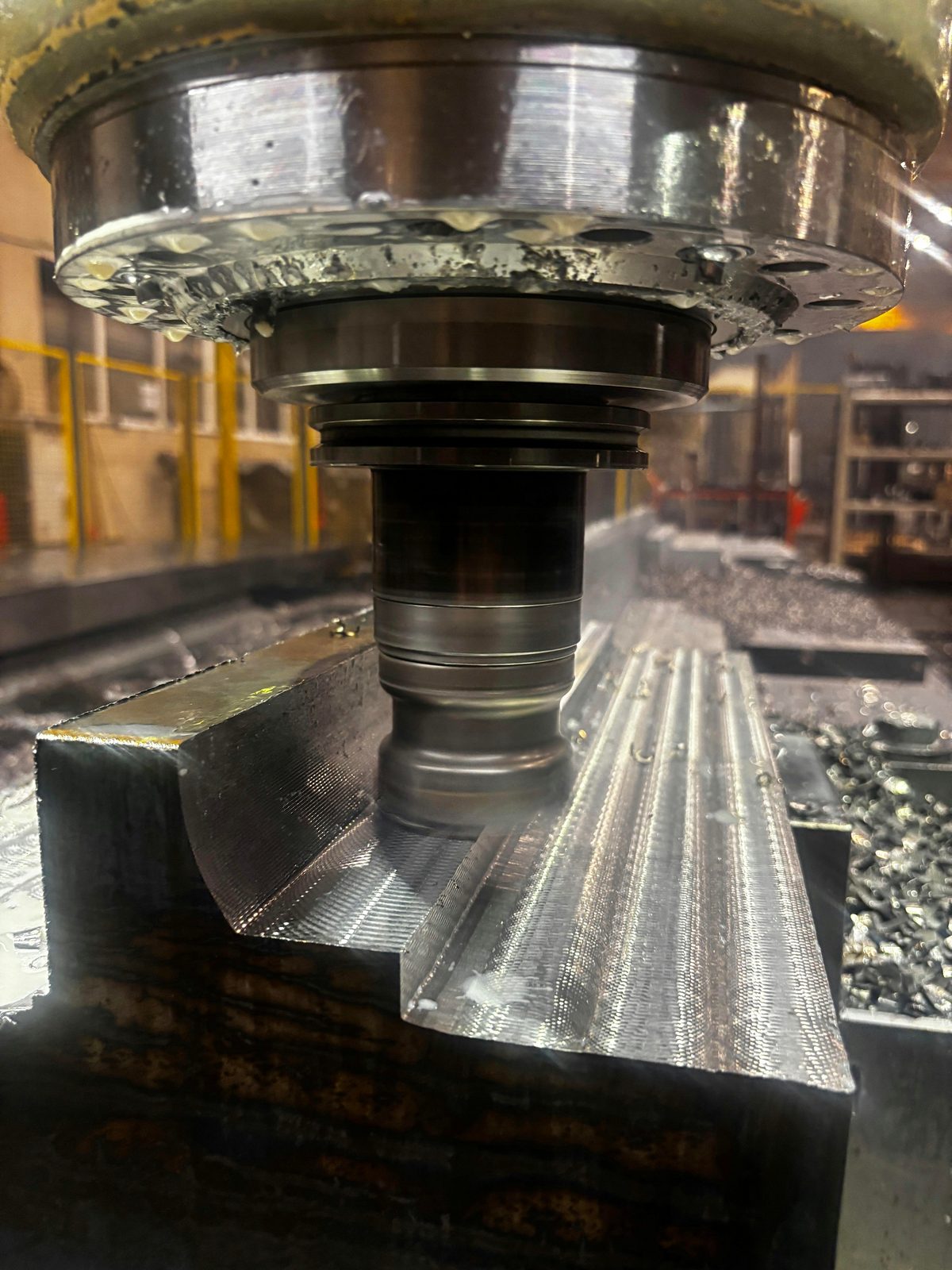

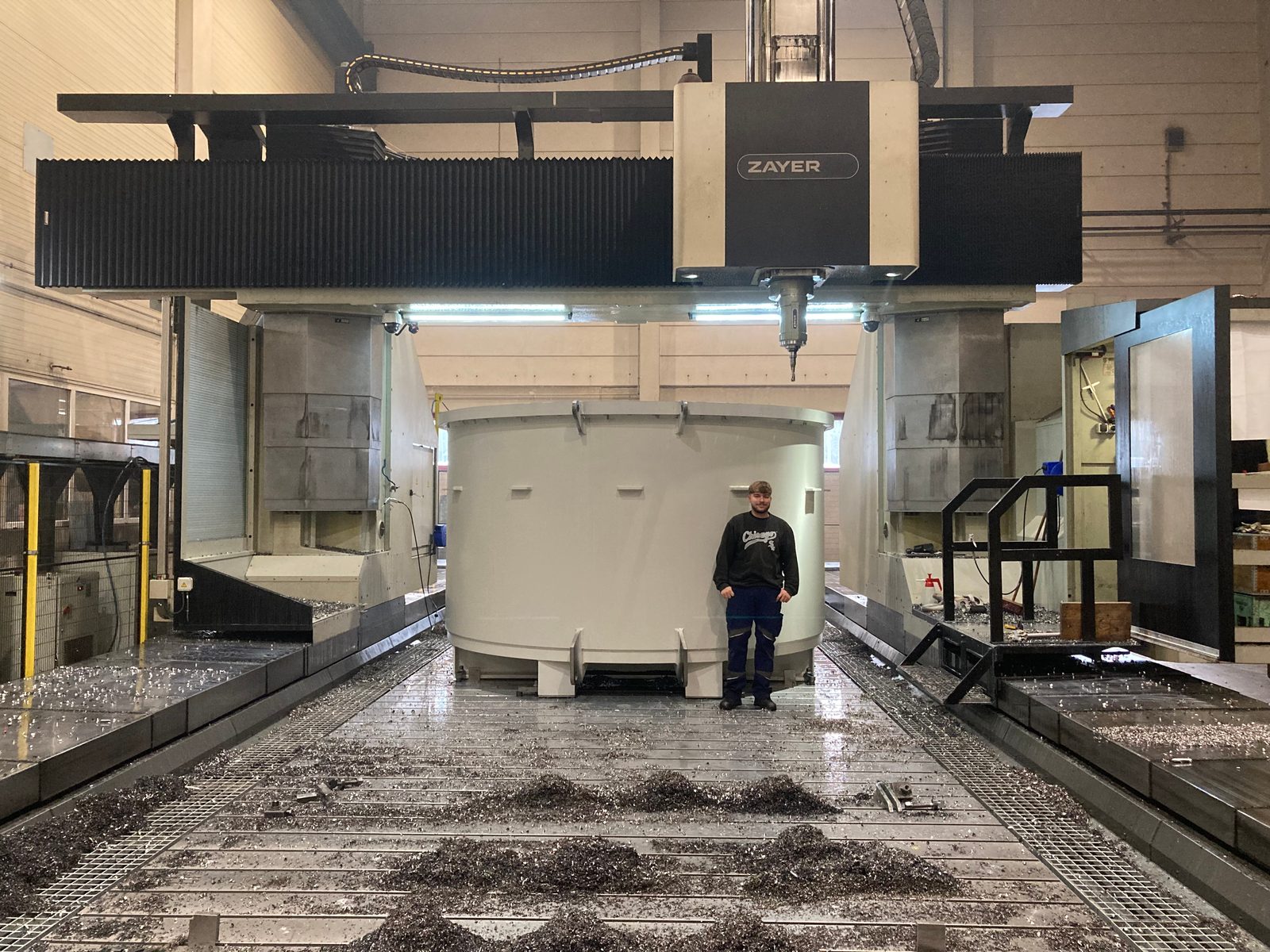

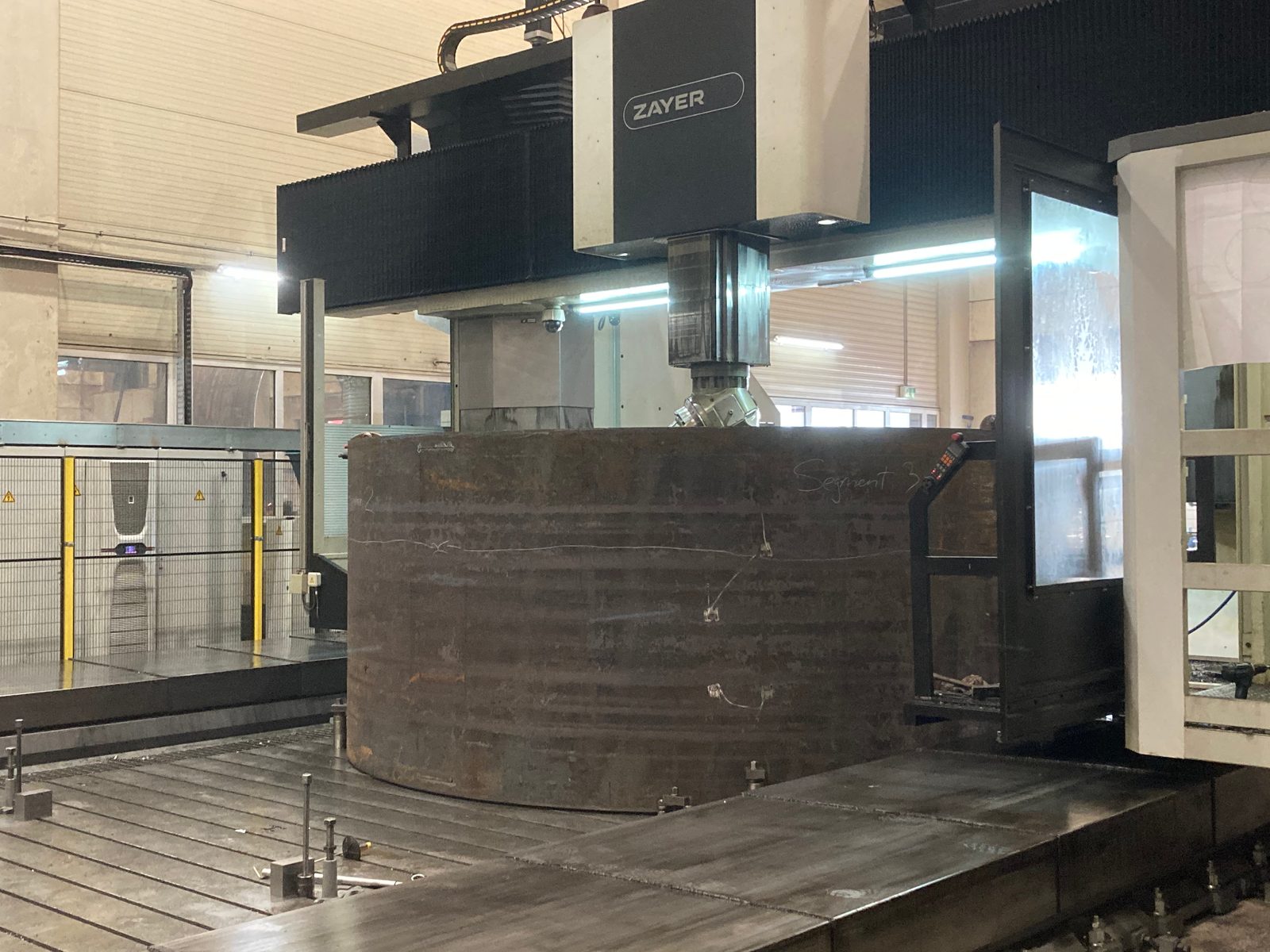

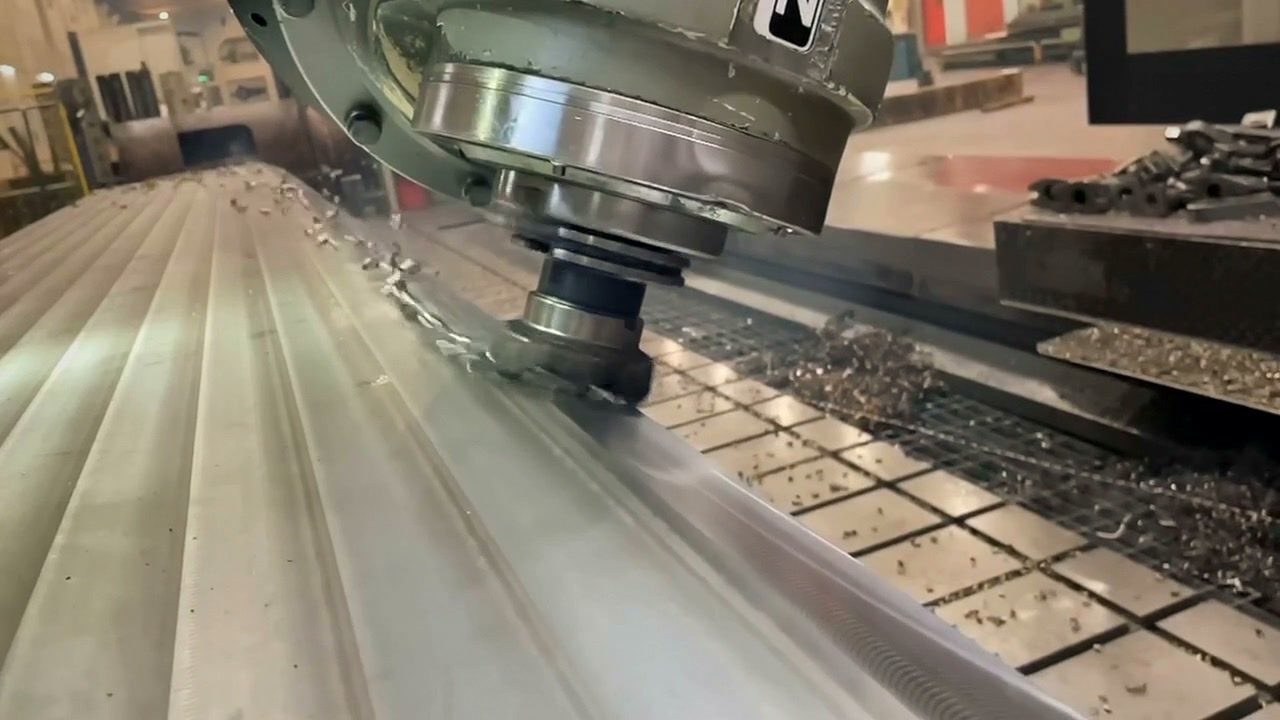

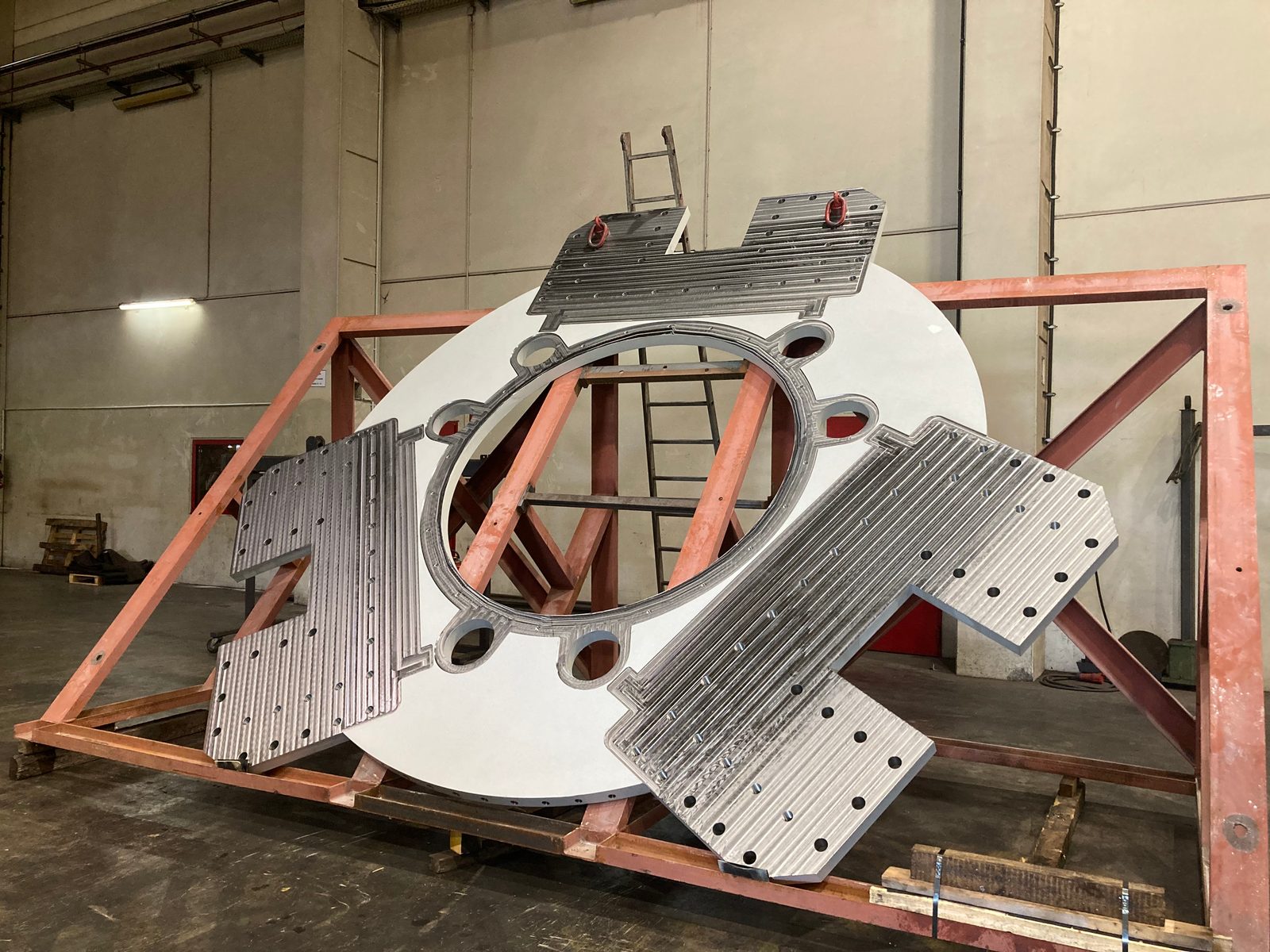

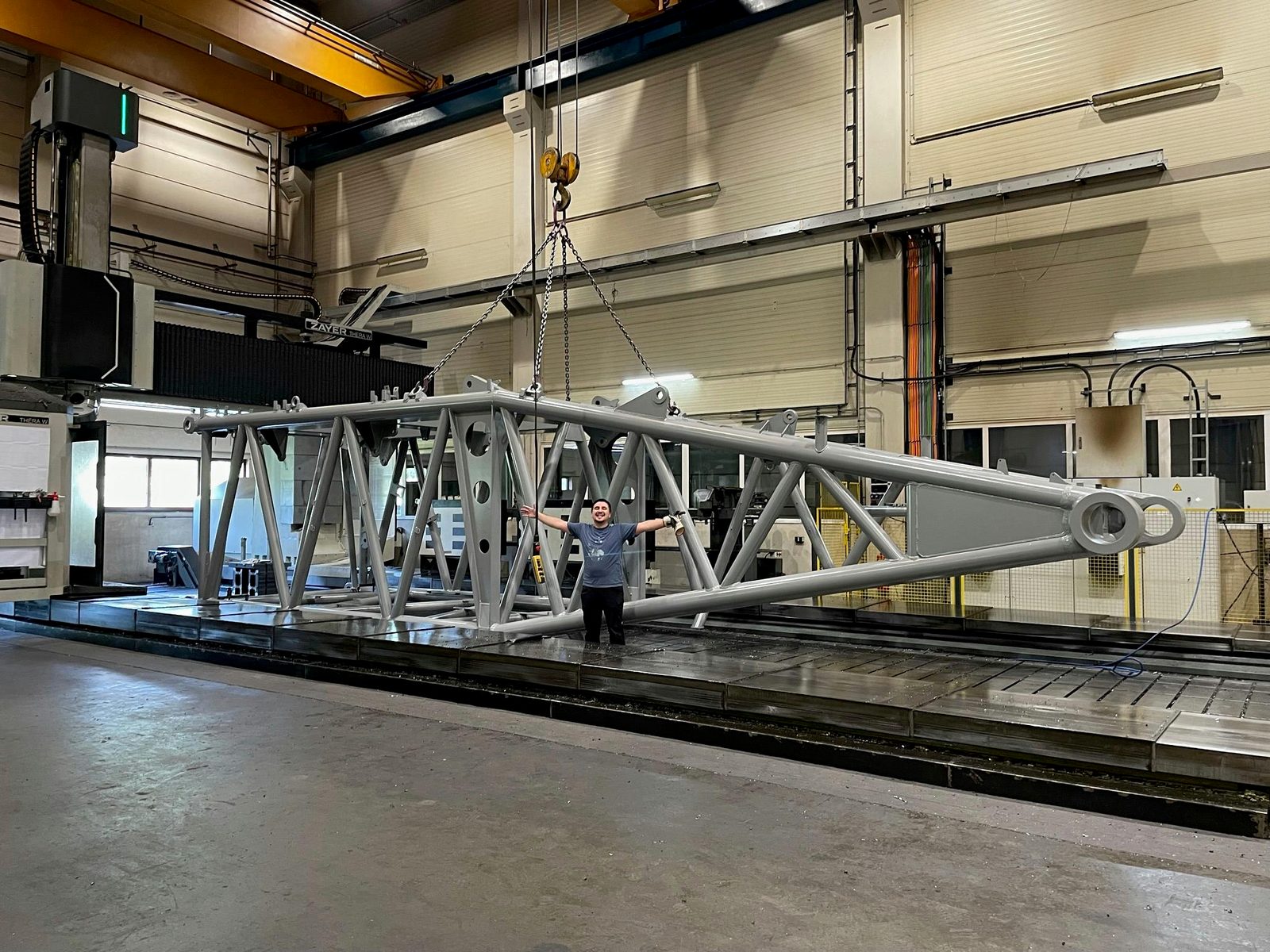

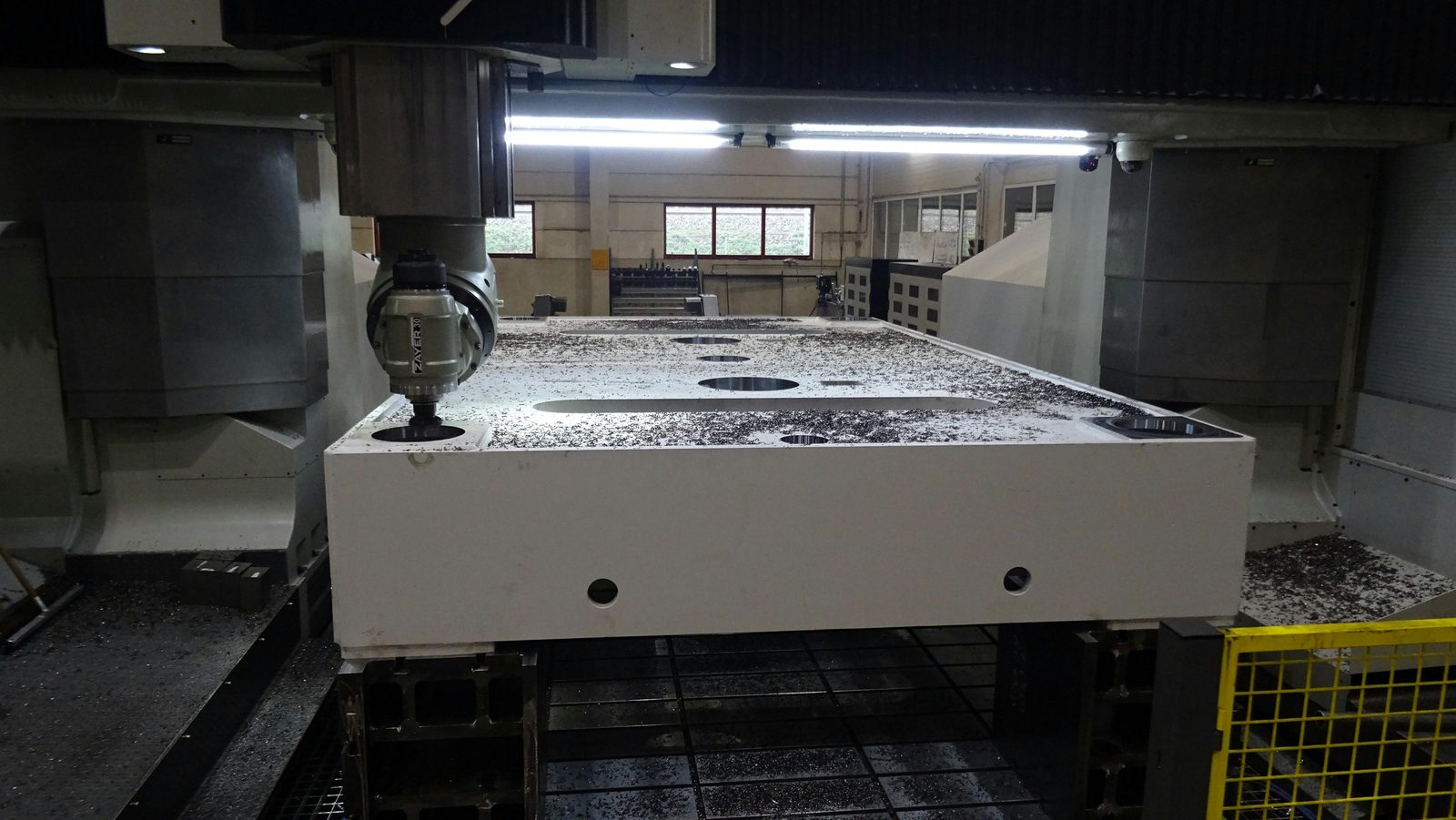

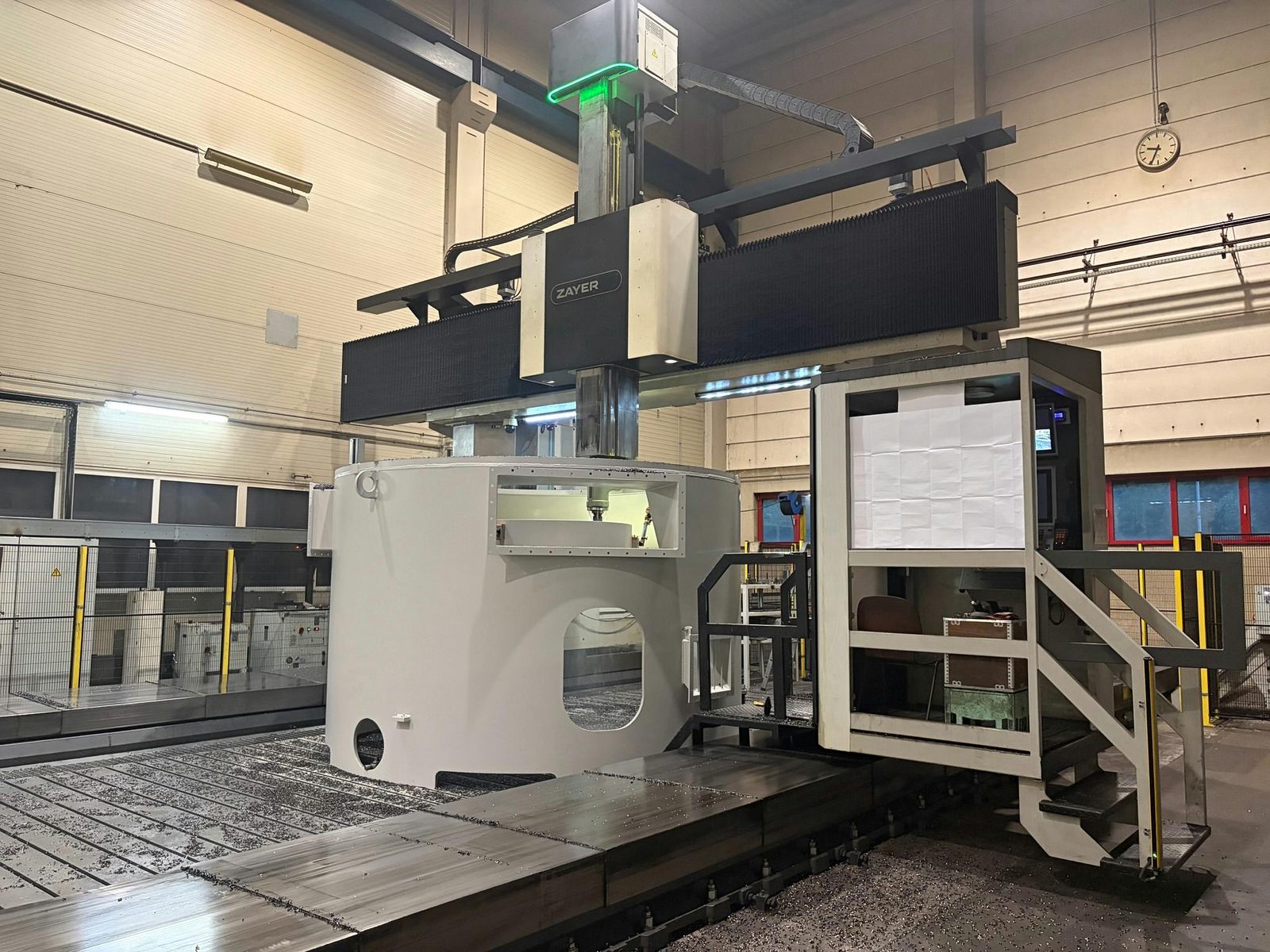

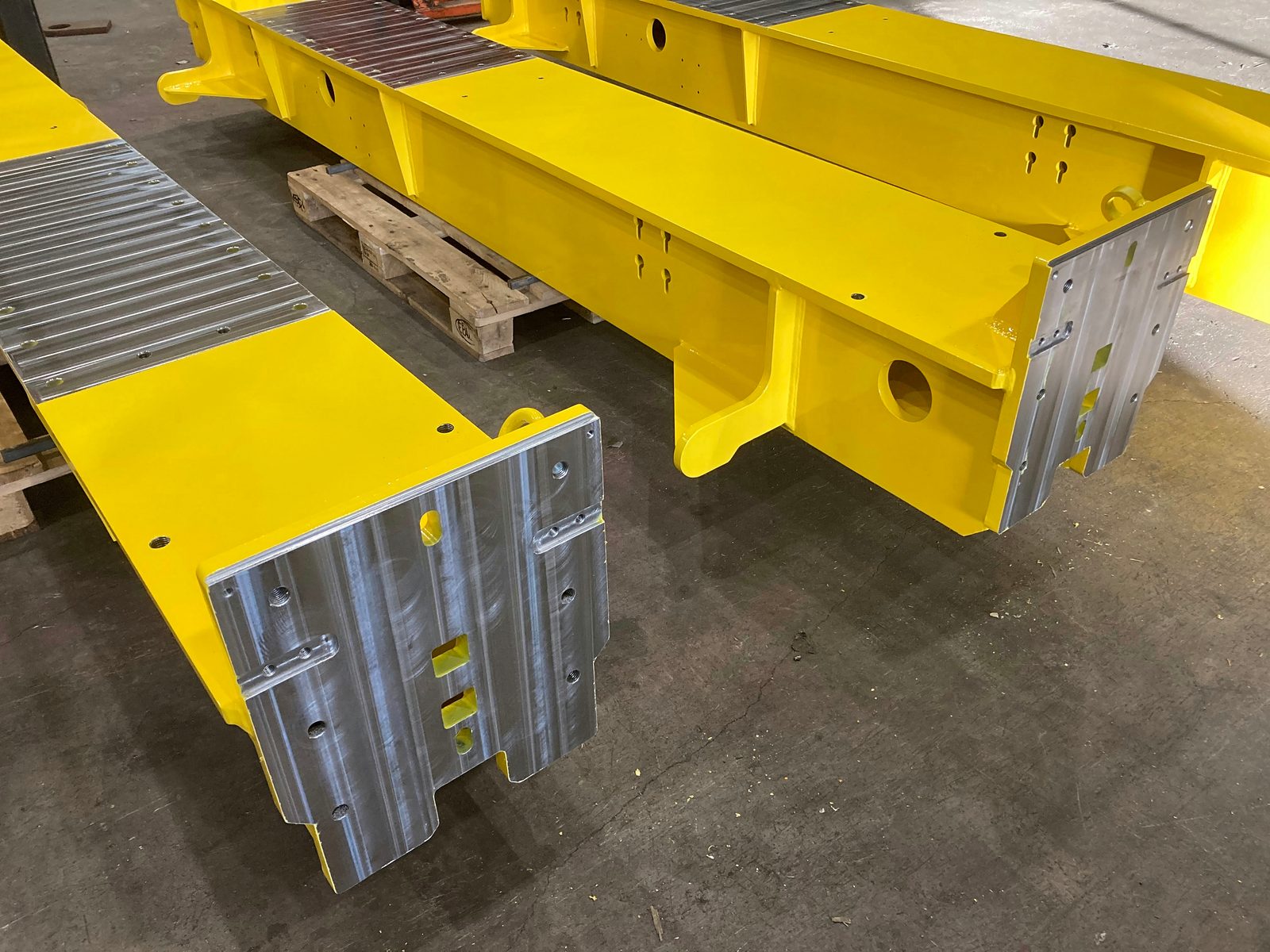

Aitoja kuvia Zayer Thera W -koneiltamme Lorchissa – terärungosta lastuamassa, kiinnitetystä pitkästä kappaleesta ja tuoreeltaan jyrsitystä sovitepinnasta hitsattuun konerunkoon, poraukseen tulevaan kantorakenteeseen ja kokovertailuun, joka näyttää mittasuhteet välittömästi.
Portaalijyrsintä Bockilla – teidän etunne
Bock Maschinenbau käyttää portaalijyrsinkoneita osana kokonaista valmistusprosessia:
- Liikepituus 26 000 mm asti
- Zayer Thera W 26000 – yksi alueen suurimmista jyrsinnän liikepituuksista.
- Kaksi konetta rinnakkain
- Thera W 26000 ja 16000 – kapasiteettia, lyhyitä läpimenoaikoja ja käyttövarmuutta.
- 30° jyrsinpää 0,001° tarkkuudella
- Monimutkaiset ja vaikeasti tavoitettavat pinnat yhdellä kiinnityksellä.
- Raskaita kappaleita 50 t asti
- 2×25 t nosturi ja halli-infrastruktuuri suurikokoisille työkappaleille.
- DIN EN ISO 9001:2015
- Laadunhallintaa dokumentoidulla materiaalinhallinnalla.
- Vuosikymmenten työkaluvarasto
- Vuosien mittaan karttunut erikois- ja erityistyökalujen varasto – kulmajyrsinpäitä, erikoisjyrsimiä ja suuria otsajyrsimiä monimutkaisiin muotoihin ja suuriin lastuamismääriin.
Suuria jyrsittyjä osia Stuttgartin alueen ja Itä-Württembergin kone- ja erikoiskonerakentajille – lyhyet matkat alueella, toimitukset aina Itävaltaan ja Sveitsiin asti.
Usein kysyttyä portaalijyrsinnästä
Mikä on portaalijyrsinkone?
Portaalijyrsinkoneessa jyrsinpää kulkee molemmilta puolilta tuetussa portaalissa. Tämä rakennemuoto on erityisen jäykkä ja soveltuu suurikokoisten ja pitkien komponenttien tarkkaan raskaaseen lastuamiseen yhdellä kiinnityksellä.
Kuinka suuria komponentit saavat olla?
Zayer Thera W 26000 tarjoaa liikepituudet X 26 000 · Y 5 000 · Z 3 250 mm ja pöydän kiinnityspinnan 26,5 × 4 m asti; Thera W 16000 X 16 000 · Y 4 000 · Z 2 850 mm. 2×25 t nosturilla asetetaan työkappaleita 50 t asti.
Mitä materiaaleja työstetään?
Rakenneteräs S235/S355, hienoraeteräs S1100 asti, Hardox 400/500 sekä ruostumaton teräs 1.4301/1.4571 ja erikoisteräkset piirustuksen mukaan. Ainestodistukset toimitamme projektikohtaisesti.
Valmistatteko myös yksittäisosia?
Kyllä. Portaalijyrsintä tehdään alihankintavalmistuksena ilman vähimmäismääriä – yksittäisosat, prototyypit ja piensarjat yhtä lailla, ohjelmoituna CAD-datan tai piirustusmittojen mukaan.
Yhteystiedot
Pyydä tarjous portaalijyrsinnästä
Lähettäkää meille piirustus, materiaali, komponentin pituus, paino ja kappalemäärä. Jyrsimme pitkät osat yhdellä kiinnityksellä – pelkkänä jyrsintätyönä tai yhdessä oman tuotantomme hitsatun rakenteen kanssa.
