Autogeeninen polttoleikkaus 200 mm asti – alihankinta Lorch
Rakenneteräksen, hienoraeteräksen ja kulutusta kestävien laatujen taloudellista polttoleikkausta 25 mm:stä 200 mm asti – automaattisella viistereunaleikkauksella, ilman vähimmäismääriä, siirrettynä suoraan hitsaukseen, puhallukseen tai maalaukseen. Alihankintavalmistusta Lorchissa — Ostalbkreis, Stuttgartin alue, Etelä-Saksa.
20 000 × 3 500 mm koko
CNC-autogeenipolttoleikkauslaite suurimmassa koossa – suurlevyjä ja rakennelevyjä yhdellä kertaa.
200 mm seinämävahvuuteen asti
Taloudellinen paksuille kvarttolevyille, joissa laser tai plasma tulee rajoilleen.
Viistereunaleikkaus ±45°
Automaattinen hitsaussauman valmistelu – säästää jälkityötä ja asetusaikaa suoraan aihioinnissa.
Rakenneteräs · hienorae · kulutusteräs
Rakenneteräs S235/S355, hienoraeteräs S1100 asti ja kulutusta kestävät laadut – 200 mm seinämävahvuuteen asti.
Suoraan jatkojalostukseen
Hitsaus, CNC-työstö, hiekkapuhallus ja maalaus ilman ulkoista rajapintaa Lorchissa.
Alihankintavalmistusta ilman vähimmäismääriä
Yksittäisosat, prototyypit ja sarjaosat valmistetaan yhtä lailla piirustuksen mukaan.
Autogeeninen polttoleikkaus – menetelmä ja kapasiteetti
Autogeenisessä polttoleikkauksessa teräs hapetetaan ja erotetaan happisuihkulla. Menetelmä on erityisen taloudellinen paksuille levyille noin 25 mm:stä 200 mm vahvuuteen asti. Rakenneteräs, hienoraeteräs ja kulutusta kestävät laadut voidaan leikata tarkasti suurimpaan paksuuteen asti.
CNC-polttoleikkauslaite liikkuu koossa 20 000 × 3 500 mm. Näin myös suurikokoiset kvarttolevyt ja rakennelevyt voidaan työstää yhdellä kertaa. Automaattinen viistereunaleikkaus ±45° asti mahdollistaa hitsaussauman valmistelun ilman jälkityötä.

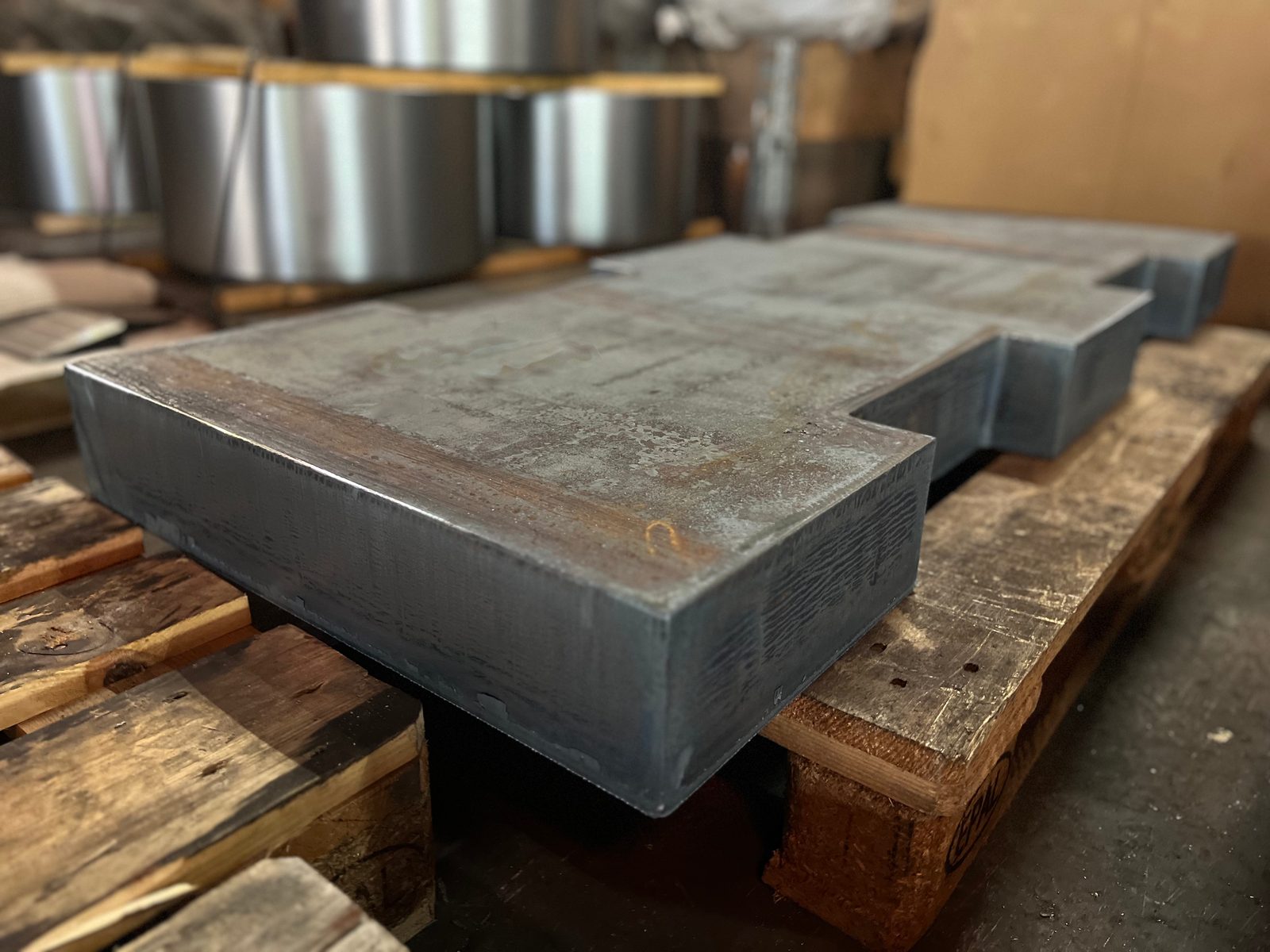

Polttoleikatut osat rakenneteräksestä, hienoraeteräksestä ja kulutusta kestävistä laaduista valmistetaan piirustuksen mukaan. Alihankintavalmistus Lorchissa kattaa yksittäisosat ja piensarjat.
Leikkauslaatu arvioidaan EN ISO 9013 mukaan. Kantaville komponenteille ja hitsaussaumoille tehdään tarvittaessa jälkitöitä kuten hionta tai terminen oikaisu. Alihankintavalmistus tapahtuu asiakkaan piirustuksen ja hyväksyntäehtojen mukaan.
Polttoleikattuja osia jatkojalostetaan säännöllisesti suoraan yrityksessä: hitsaus, hiekkapuhallus ja maalaus Lorchissa ovat integroituja jatkovaiheita. Ulkoinen välivarastointi ja logistiikka valmistusvaiheiden välillä jäävät pois – se säästää aikaa ja kustannuksia.
Laadunvarmistus tapahtuu DIN EN ISO 9001:2015 mukaan aukottomalla materiaalin jäljitettävyydellä. Kaikkien käytettyjen terästen ja erikoisterästen ainestodistukset toimitetaan pyynnöstä tai projektin niin vaatiessa ja liitetään toimitukseen.
Konetiedot
| Kone | Koko | Leikkauspaksuus | Viistereunaleikkaus |
|---|---|---|---|
| Messer OmniMat L5000 · Autogeeninen polttoleikkauslaite | 20 000 × 3 500 mm | asti 200 mm | ±45° |
Autogeenisen polttoleikkauksen materiaalit
Autogeeninen polttoleikkaus soveltuu rautapitoisille teräksille:
- Rakenneteräs S235, S355 – 25 mm:stä 200 mm asti
- Hienoraeteräs S1100 asti – lujaa, kantaviin komponentteihin
- Hardox 400 / 500 – kuormitetuille komponenteille 200 mm asti
- Painesäiliö- ja kuumalujat teräkset P265GH, P355GH, 16Mo3
- Erikoisteräkset piirustuksen ja asiakkaan ohjeen mukaan
Ohuille levyille ja ruostumattomalle teräkselle CNC-plasmaleikkaus on taloudellisempi menetelmä.
Polttoleikkauksen tyypilliset sovellukset
Autogeenistä polttoleikkausta käytetään Bockilla seuraaviin:
- Suurikokoisia aihioita hitsatuille rakenteille
- Uumalevyjä, laippoja ja ripoja raskaisiin rakenteisiin
- Kvarttolevyaihioita kulutusosiin
- Viistereunaleikkauksia hitsaussauman valmisteluna
- Rakenneosia ajoneuvo- ja laitosrakentamiseen
Polttoleikatut osat voidaan hitsata, työstää ja maalata samassa yrityksessä. Autogeeninen polttoleikkaus Lorchissa on integroitu kokonaiseen valmistusprosessiin: polttoleikatut osat siirretään leikkauksen jälkeen suoraan hitsattujen kokoonpanojen valmistukseen, sen jälkeen hiekkapuhalletaan ja maalataan asiakkaan spesifikaation mukaan. Kulutusta kestäville ja lujille laaduille kaikki työstövaiheet ovat mahdollisia samassa yrityksessä. Laatudokumentaatio DIN EN ISO 9001:2015 mukaan on saatavilla kaikentyyppisiin toimeksiantoihin. Alihankintavalmistusta ilman vähimmäismääriä yksittäis- ja piensarjaosille. Nopeat reagointiajat oman materiaalivaraston ansiosta.
Pitkiä polttoleikattuja osia S355-teräksestä – aihiointi paksusta levystä
Pitkiä, kapeita polttoleikattuja osia S355-teräksestä kulkee laitteen läpi säännöllisesti – listoja, laippoja ja uumalevyjä, leikattuna kvarttolevystä sen sijaan että ne katkaistaisiin profiilista. Sen mahdollistaa 20 000 × 3 500 mm:n kiinnitysala: tällainen osa syntyy yhdellä kertaa, ilman jatkosta ja ilman välileikkausta.

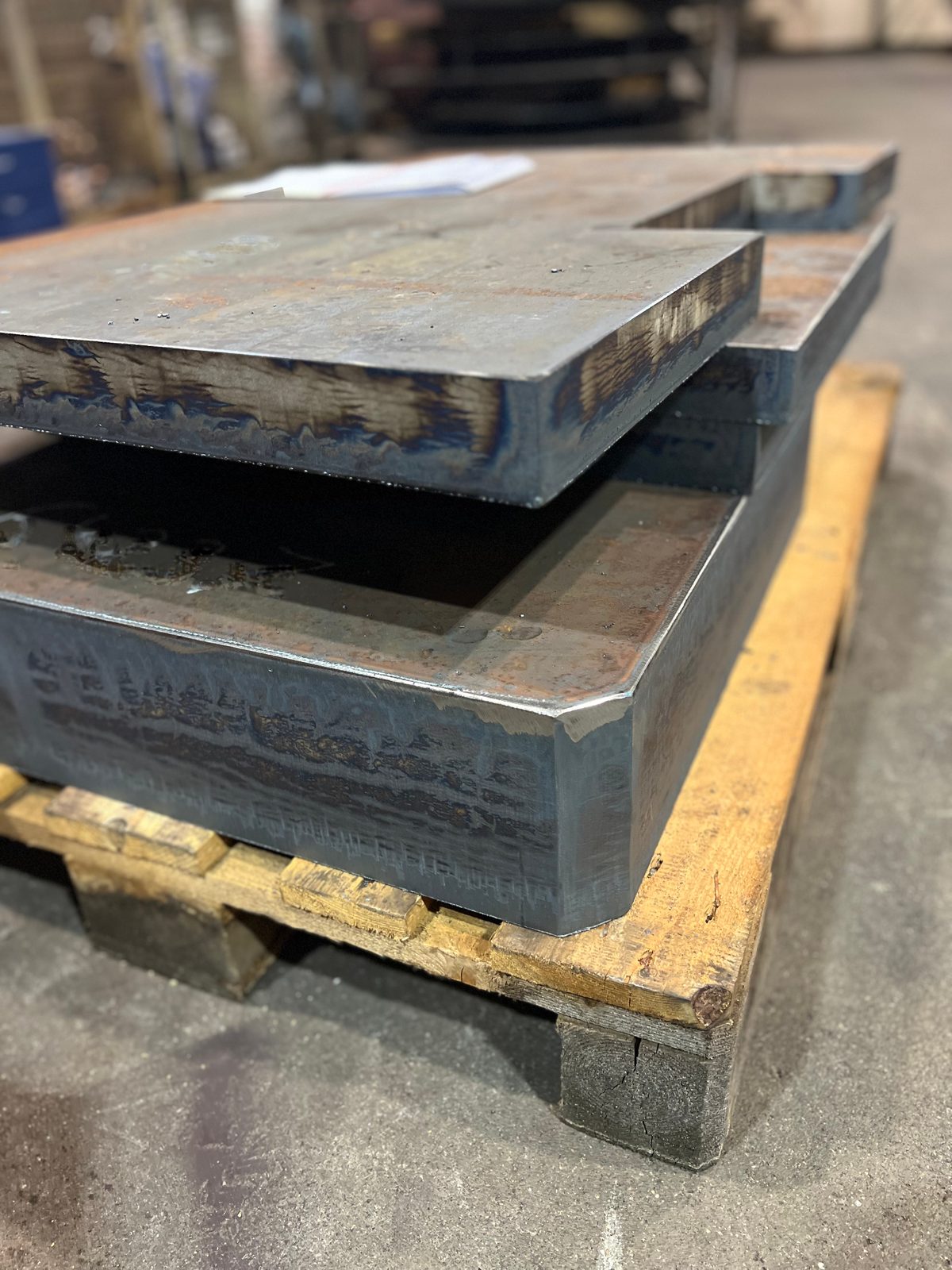

Leikkauspinnat kantavat autogeenileikkaukselle tyypilliset uurteet; laatu arvioidaan EN ISO 9013 mukaan. Hiotaanko, oikaistaanko vai viistetäänkö osa saman tien, ratkaisee piirustus. Hitsaus, puhallus ja maalaus seuraavat samassa yrityksessä.
Renkaita ja vapaita muotoja – teräksen polttoleikkausta piirustuksen mukaan
Pyöröaihiot sisäaukolla, renkaat ja vapaasti ohjelmoidut muodot ovat toinen vakiotapaus. Laitteelle muodolla on tässä vähän merkitystä – levynpaksuus määrää syötön, leikkausraon ja kustannukset, ja autogeeni kantaa 200 mm asti.
Molemmat esimerkit ovat toistuvia toimeksiantoja, eivät raja-arvoja. Materiaalin, paksuuden, pituuden ja muodon tarkastamme piirustuskohtaisesti – yhdessä sen kysymyksen kanssa, minkälaisen reunan komponentti tarvitsee sen jälkeen.
Tunnelmia polttoleikkauksesta

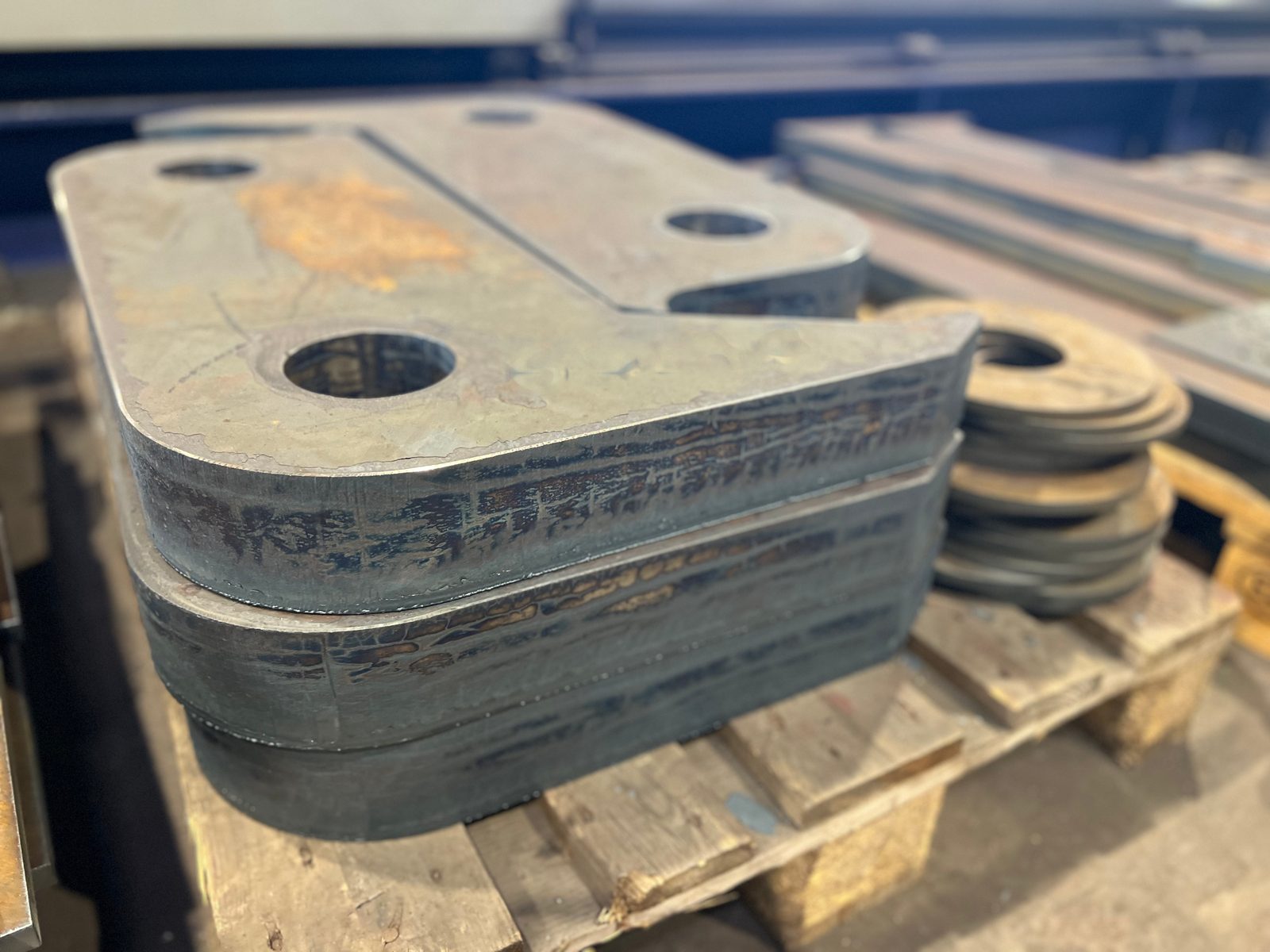

Aitoja otoksia tuotannostamme Lorchissa – pyöreän aihion leikkauksesta ritilapöydällä ja koneohjatusta polttoleikkauspolttimesta kipinäsateessa aina valmiisiin osiin kuormalavalla: pyöreät aihiot, viisteelliset lattaosat, muoto-osat ja soikeat levyt.
Autogeeninen polttoleikkaus Bockilla – teidän etunne
Bock Maschinenbau harjoittaa autogeenistä polttoleikkausta osana kokonaista valmistusprosessia:
- Koko 20 000 × 3 500 mm
- Suurikokoiset levyt työstetään yhdellä kertaa – katkaisuleikkauksia ei tarvita.
- Seinämävahvuudet 200 mm asti
- Taloudellinen paksuille kvarttolevyille, joissa laser tai plasma tulee rajoilleen.
- Viistereunaleikkaus ±45°
- Automaattinen hitsaussauman valmistelu – säästää jälkityötä ja asetusaikaa.
- Alihankintavalmistusta ilman vähimmäismääriä
- Yksittäisosat, prototyypit ja sarjaosat valmistetaan yhtä lailla.
- DIN EN ISO 9001:2015
- Laadunhallintajärjestelmä dokumentoidulla materiaalinhallinnalla.
Metallirakentajat, levysepät ja teräskauppiaat Ostalbkreisistä, Stuttgartin alueelta ja DACH-alueelta hankkivat polttoleikatut osansa 200 mm asti meiltä Lorchista – myös yksittäisosia, lyhyellä varoitusajalla.
Usein kysyttyä autogeenisesta polttoleikkauksesta
Tarjotaanko autogeenistä polttoleikkausta alihankintavalmistuksena?
Kyllä. Bock leikkaa polttoleikattuja osia 200 mm asti alihankintavalmistuksena piirustuksen mukaan – CNC-autogeenipolttoleikkauslaitteella Messer OmniMat L5000 Lorchissa, yksittäisosiin, prototyyppeihin ja sarjaosiin ilman vähimmäismääriä.
Kuinka pitkiä ja leveitä polttoleikatut osat voivat olla?
20 000 × 3 500 mm asti – se on CNC-autogeenipolttoleikkauslaitteen työskentelykoko. Pitkät, kapeat polttoleikatut osat S355-teräksestä, kuten listat, laipat ja uumalevyt, syntyvät sillä kvarttolevystä yhdellä kertaa, ilman jatkosta ja ilman välileikkausta.
Mitä teräksiä polttoleikataan autogeenisesti – myös Hardox-terästä?
Rakenneteräs S235/S355, hienoraeteräs S1100 asti ja kulutusta kestävät laadut kuten Hardox polttoleikataan autogeenisesti 200 mm seinämävahvuuteen asti. Ruostumaton teräs ja ohuet levyt leikataan CNC-plasmaleikkauksella.
Polttoleikataanko myös renkaita, pyöröaihioita ja vapaita muotoja?
Kyllä. Pyöröaihiot sisäaukolla, renkaat ja vapaasti ohjelmoidut muodot ovat autogeenisessa polttoleikkauksessa vakiotapaus; syöttö, leikkausrako ja kustannukset määräytyvät levynpaksuuden mukaan, tuskin lainkaan muodon mukaan.
Tehdäänkö hitsausviisteet ja oikaisutyöt polttoaihioinnin yhteydessä?
Kyllä. Viisteet ±45° asti CNC-autogeenipolttoleikkauslaite leikkaa automaattisesti hitsaussauman valmisteluna suoraan aihioinnin yhteydessä; kantaville komponenteille ja hitsaussaumoille tehdään tarvittaessa hionta tai terminen oikaisu. Hiotaanko, oikaistaanko vai viistetäänkö, sen ratkaisee piirustus.
Yhteystiedot
Pyydä tarjous polttoleikkauksesta
Lähettäkää meille piirustus tai DXF sekä materiaali, levynpaksuus ja kappalemäärä. Saatte aihiot leikattuina viisteellä tai ilman – tai osat suoraan hitsattuina, suihkupuhallettuina ja maalattuina.
