Teräsrakenteiden alihankintavalmistajana palvelemme nosturirakentamista kantavilla raskaan kuorman rakenteilla — nosturisilloilla, nosturipalkeilla, traversseilla, nostovaunuilla ja köysirummuilla 50 t kappalepainoon ja 26 m pituuteen asti, jauhekaarihitsattuina ja koneistettuina valmiiksi DIN EN 1090-2 EXC3 mukaan Lorchissa lähellä Stuttgartia.
Raskaita nosturikomponentteja 50 t kappalepainoon ja 26 m pituuteen asti — turvallinen käsittely nosturijärjestelmällä 25 t.
Kantavia nosturisiltoja, nosturipalkkeja ja traversseja S355:stä ja lujasta hienoraeteräksestä S1100 asti.
Pitkät kantavat pituussaumat hitsaamme jauhekaarimenetelmällä — tasaisina, dokumentoituina ja vähäjännitteisinä.
Rumpurunkoja köyden ja letkun ohjaukseen — karusellisorvausta Ø 4 800 mm halkaisijaan asti omassa talossa.
Ristikkorakenteita ja puomikomponentteja mobiili- ja portaalinostureihin — hitsattuina ja monisivuisesti työstettyinä.
Kantavia hitsattuja rakenteita EXC3 mukaan, käytännössä korkeimman sertifioidun toteutusluokan mukaan — lisäksi EN ISO 3834-2.
Nosturirakentamisen teräsrakenteiden on osattava enemmän kuin kantaa: nosturisillat ja nosturipalkit ovat jatkuvasti vaihtuvien kuormien alaisia, jokainen hitsaussauma on mitoitettu kestoikään, jokaisen reikäkuvion on sovittava tarkasti pitkillä matkoilla. Sertifioituna hitsausyrityksenä valmistamme kantavia nosturikomponentteja piirustuksenne mukaan — mitoitettuna kantavuuteen, mittatarkkuuteen ja toistotarkkuuteen niin sarjassa kuin yksittäiskappaleessakin.
Nosturipalkkien ja nosturisiltojen pitkät kantavat saumat hitsaamme jauhekaarimenetelmällä: suuri sulatusteho, tasainen saumakuva ja aukoton dokumentointi koko komponentin pituudelta. Sen jälkeen oikaisemme rakenteet ja työstämme reikäkuviot, liitos- ja toimintapinnat portaalijyrsinkoneillamme 26 m asti.
Polttoaihioinnista hitsauksen ja CNC-työstön kautta hiekkapuhallukseen ja teollisuusmaalaukseen kaikki syntyy saman katon alla Lorchissa lähellä Stuttgartia. Se lyhentää läpimenoaikoja, välttää kuljetusriskit raskaan kuorman komponenteilla ja varmistaa aukottoman materiaalin jäljitettävyyden EN 10204 mukaan.
Jos komponenttinne on näissä rajoissa, valmistamme sen kokonaan meillä — jauhekaarihitsatusta nosturipalkista sorvattuun köysirumpuun, asennusvalmiina ja korroosiosuojattuna Lorchin tehtaalta.
Piirustuksen ja asiakkaan ohjeen mukaan valmistamme muun muassa:
Kantavia siltarakenteita silta- ja portaalinostureihin — jauhekaarihitsattuina, oikaistuina ja asennukseen valmisteltuina.
Raskaan kuorman kantavia elementtejä S355:stä ja hienoraeteräksestä — hitsattuina, oikaistuina ja tarkoin reikäkuvioin.
Runkoja nosto- ja siirtolaitteisiin asennusvalmiina hitsattuina kokoonpanoina koneistetuin toimintapinnoin.
Sorvattuja ja hitsattuja rumpurunkoja köyden ja letkun ohjaukseen — karusellisorvausta Ø 4 800 mm asti.
Ristikkorakenteita ja puomikomponentteja mobiilinostureihin — hitsattuina ja koneistettuina suurten kappaleiden keskuksilla.
Muita nosturikomponentteja valmistamme piirustuksen mukaan — lähettäkää meille yksinkertaisesti aineistonne.
Nosturirakentamiseen työstämme pääosin rakenneterästä S235/S355 ja lujaa hienoraeterästä S1100 asti — yli 40 materiaalilaadun valikoimasta, ainestodistuksella 3.1 EN 10204 mukaan, omasta varastosta ja sopivana aihiona.
Pitkät nosturipalkit hitsaamme jauhekaarimenetelmällä, oikaisemme ne ja työstämme sen jälkeen reikäkuviot, liitos- ja toimintapinnat portaalijyrsinkoneillamme 26 m pituuteen asti — hitsaus ja koneistus nivoutuvat yhteen ilman rajapintahävikkiä.
Päätteeksi tulee pintakäsittely: hiekkapuhallus ja teollisuusmaalaus EN ISO 12944 mukaan omassa talossa, jotta kantavat nosturikomponentit tulevat asennukseen korroosiosuojattuina.
Materiaalit yhdellä silmäyksellä
Nosturipalkit ja nosturisillat elävät pituussaumojensa laadusta. Siihen luotamme jauhekaarihitsauslaitteistoihin — ja tarkastamme saumat sen jälkeen omassa talossa.
Pitkät pituussaumat nosturipalkeissa
Jauhekaarihitsausta suurella sulatusteholla — tasainen, toistettava saumakuva koko komponentin pituudelta.
Uuma-laippasaumoja raskaan kuorman palkkeihin
Paksut poikkileikkaukset hienoraeteräksestä
Monikerroksisia jauhekaarisaumoja hienoraeteräkseen S1100 asti — sovitetulla hitsausjärjestyksellä muodonmuutosta vastaan.
Laippalevyjä traversseihin
Todennettava saumalaatu EXC3:een
Hitsattuna EN ISO 3834-2 mukaan, tarkastettuna MT:llä omien tason 2 tarkastajien toimesta talon sisällä ja UT:llä tehtaalla yhteistyökumppanimme toimesta — sisältäen dokumentaation näytön esittämistä varten.
Kantavia päittäis- ja pienasaumoja
Hitsauksen ja koneistuksen jälkeen suojaamme kantavat nosturikomponentit korroosiolta omassa talossa:
Hiekkapuhallusta ja pinnoitusta EN ISO 12944 mukaan omassa maalauskammiossa — luotettava korroosionesto kantaville nosturikomponenteille.
Lue lisää
Hiekkapuhallettuina ja maalattuina kantavat nosturikomponentit tulevat asennusvalmiina ja korroosiosuojattuina Lorchin tehtaalta.

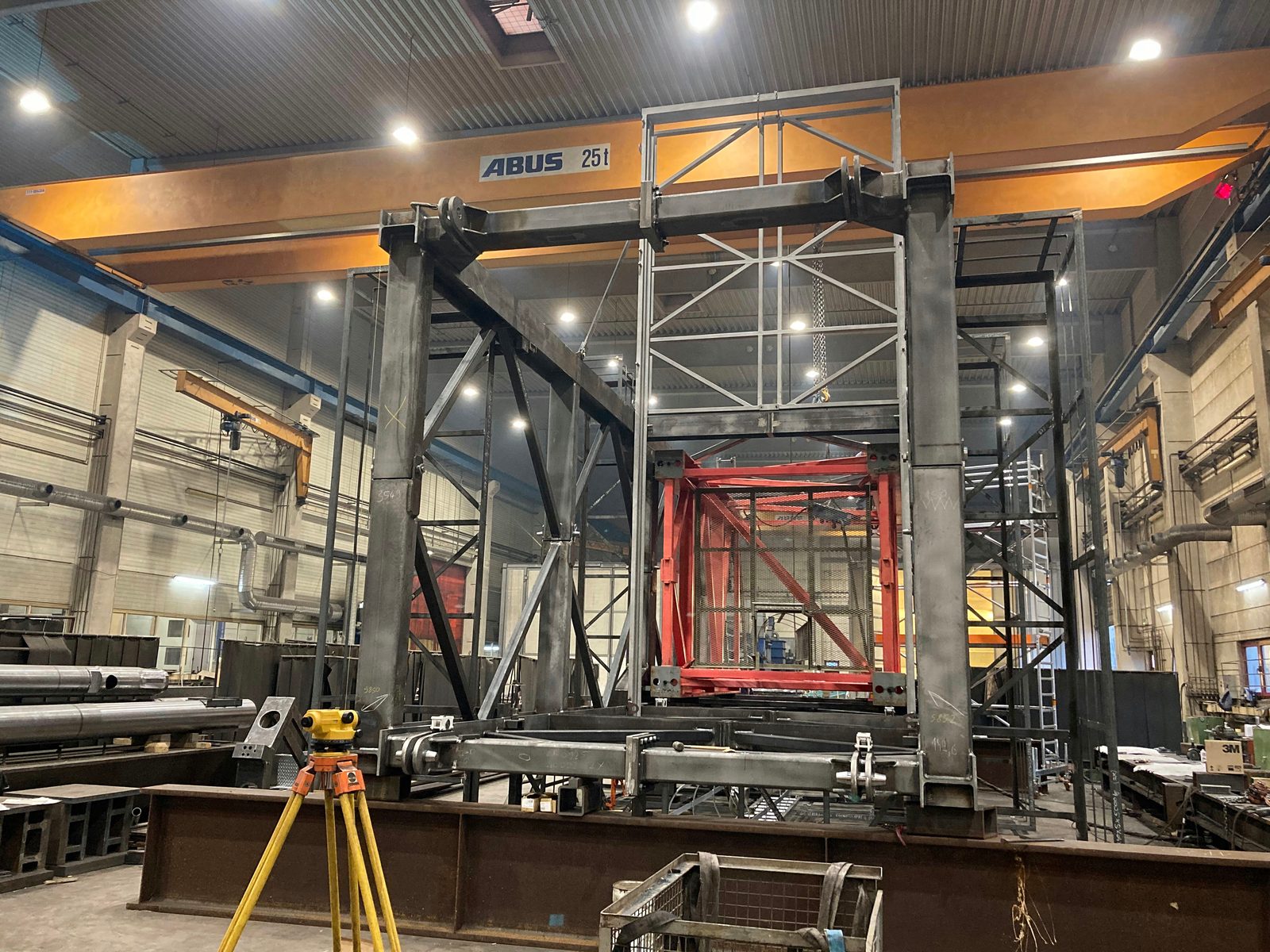

Lue lisääAitoja otoksia tuotannostamme Lorchissa – köysirumpujen hitsatusta laippalevyn raakakomponentista putkiristikon, traverssin ja laatikkopalkin lastuavan työstön kautta valmiiksi maalattuihin palkkeihin ja laippalevyyn. Välissä portaalirunko pulttinivelineen kahtena näkymänä – suuntauksessa ja mittauksessa asennuksen aikana.
Nosturipalkki käy läpi monta vaihetta — aihioinnin, jauhekaarihitsauksen, oikaisun, koneistuksen, tarkastuksen, puhalluksen, maalauksen. Useaan yritykseen jaettuna se maksaa aikaa, jäljitettävyyttä ja selkeää vastuuta jokaisessa rajapinnassa. Meillä kaikki pysyy saman katon alla.
| Vaihe nosturirakentamisessa | Hajautettu ulkoistus | Bock — kaikki talon sisällä Yksi yhteyshenkilö |
|---|---|---|
| Pitkät kantavat pituussaumat | Ulkoinen hitsausyritys | Jauhekaarihitsaus EN ISO 3834-2 mukaan |
| Köysirumpujen ja renkaiden sorvaus | Sorvaamon tilaaminen | Karusellisorvaus Ø 4 800 mm asti |
| Saumatarkastus EXC3:een | Ulkoinen tarkastuslaitos | NDT taso 2 (VT/PT/MT) talon sisällä, UT yhteistyökumppanimme kautta |
| Palkin viimeistelytyöstö | Alihankintakoneistaja | Portaalijyrsintä 26 m asti |
| Korroosionesto | Ulkoinen maalaamo | Puhallus + maalaus EN ISO 12944 |
| Raskaan kuorman käsittely ja lastaus | Huolintalogistiikka | Nosturit 50 t asti tandemina · trukit 16 t asti |
Kantavat nosturikomponentit valmistamme DIN EN 1090-2 EXC3 mukaan — käytännössä korkeimman sertifioidun toteutusluokan mukaan — ja hitsaamme EN ISO 3834-2 mukaan kattavin laatuvaatimuksin. Jokainen erä pysyy aukottomasti jäljitettävänä materiaalimerkinnän kautta EN 10204 mukaan.
Dynaamisesti kuormitetut hitsaussaumat vaativat luotettavan tarkastusnäytön:
Tarkastuslaajuuden ja dokumentoinnin sovitamme erittelyynne — hitsauspöytäkirjasta ainestodistukseen 3.1.
Kyllä. Valmistamme nosturisiltoja, nosturipalkkeja, nostovaunuja ja traversseja piirustuksenne mukaan S355:stä ja lujasta hienoraeteräksestä — hitsattuna ja koneistettuna DIN EN 1090-2 EXC3 mukaan, käytännössä korkeimman sertifioidun toteutusluokan mukaan.
50 t kappalepainoon ja 26 m komponentin pituuteen asti. Käsittelyn hoitaa nosturijärjestelmämme 25 t; koneistus tapahtuu portaalijyrsinkoneilla samassa koossa.
Pääosin rakenneterästä S355 ja lujaa hienoraeterästä S1100 asti — ainestodistuksella 3.1 EN 10204 mukaan omasta varastosta, polttoaihiona 200 mm levynpaksuuteen asti.
Silmämääräisellä, tunkeumaneste- ja magneettijauhetarkastuksella (VT/PT/MT) omien tason 2 tarkastajien toimesta DIN EN ISO 9712 mukaan; ultraäänitarkastus (UT) tehdään tehtaalla yhteistyökumppanimme toimesta — dokumentoituna EXC3-näytön esittämistä varten.
Kyllä. Yksittäisestä komponentista asennusvalmiiseen hitsattuun kokoonpanoon valmistamme nosturipalkkeja, nostovaunuja, vaunurunkoja ja traversseja — hitsattuina, oikaistuina, koneistettuina ja pyynnöstä puhallettuina ja maalattuina.
Kyllä. Rumpurunkoja köyden ja letkun ohjaukseen sekä suuria renkaita sorvaamme karusellillamme Ø 4 800 mm halkaisijaan asti ja hitsaamme ne valmiiksi kokoonpanoksi — sorvaus ja hitsaus nivoutuvat yhteen ilman ulkoistusta.
Kyllä. Valmistus tapahtuu Lorchissa lähellä Stuttgartia; palvelemme nosturivalmistajia ja laitosrakentajia kaikkialla Saksassa ja DACH-alueella. Raskaiden komponenttien lastauksen hoitavat nosturijärjestelmä ja raskastrukki 16 t asti.
Lähettäkää meille piirustuksenne nosturisilloista, nosturipalkeista, traversseista tai köysirummuista — tarkastamme toteutettavuuden, materiaalin saatavuuden ja aikataulun ja laadimme sitoumuksettoman tarjouksen.
Sertifioitu DIN EN 1090-2 EXC3 mukaan · ainestodistus 3.1 EN 10204 mukaan.
