Autogeeninen putkileikkaus – voiman vaihtoehto putkilaserille
Autogeenistä CNC-kopiopolttoleikkausta paksuseinäisille putkille, profiileille ja onttopalkeille – 50 mm seinämävahvuuteen asti. Rakenneterästä, hienoraeterästä (S460–S1100) ja kulutusterästä kuten Hardoxia. Siellä missä putkilaser antautuu, me työskentelemme yhä taloudellisesti. Putken polttoleikkausta alihankintana Lorchissa — Ostalbkreis, Stuttgartin alue, Etelä-Saksa.
50 mm asti
Suurin seinämävahvuus
Rakenneteräs · hienoraeteräs · kulutusteräs
Materiaalit
Zinser-kopiopolttoleikkauskone
Laitteisto
2 500 × 1 200 mm
Kiinnityskoko
Teknologiavalinta
Milloin autogeeninen putkileikkaus on oikea valinta – seinämävahvuus, materiaali, eräkoko
Tietyistä seinämävahvuuksista ja materiaaleista alkaen putkilaserteknologia tulee rajoilleen. Autogeeninen polttoleikkaus on silloin taloudellisesti ja teknisesti parempi ratkaisu.
- Seinämävahvuus yli 30 mm
- Putkilaserit toimivat tyypillisesti noin 25–30 mm asti. Autogeenitekniikkamme leikkaa luotettavasti 50 mm asti – ilman tinkimistä reunalaadusta.
- Hardox, S460 tai S690
- Kulutusteräs ja luja hienoraeteräs reagoivat herkästi laserin lämpöön. Autogeeninen polttoleikkaus tuottaa leveämpiä mutta termisesti hellävaraisempia lämpövyöhykkeitä.
- Hintapaino piensarjassa
- Ei kallista laserohjelmoinnin asetusta. 1–5 osalle usein selvästi edullisempi ratkaisu – erityisesti lieriömäisillä profiileilla vakiopituuksin.
Konetiedot
| Kone | Seinämävahvuus | Koko |
|---|---|---|
| Zinser · Kopiopolttoleikkauskone | asti 50 mm | 2 500 × 1 200 mm |
Tekniset yksityiskohdat
Tekniset mahdollisuudet
Zinser-kopiopolttoleikkauskoneemme kahdella polttimella seuraa tarkasti mallia tai CNC-ohjelmaa – myös vaativille putkiprofiileille suurin seinämävahvuuksin.
| Parametri | Spesifikaatio |
|---|---|
| Materiaalit | Rakenneteräs (S235/S355), hienoraeteräs ja luja rakenneteräs (S460–S1100), kulutusteräs (Hardox) |
| Profiilimuodot | Pyöreä putki, neliöputki (SHS), suorakaideputki (RHS), onttoprofiilit, I-palkit (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Leikkaustyypit | Jiirileikkaukset, loveukset, satulaleikkaukset, muotoleikkaukset |
Vahvuudet
Paksuseinäistä siellä, missä putkilaser luovuttaa
- 50 mm seinämävahvuuteen asti
- kaukana jokaisen putkilaserlaitteen rajan tuolla puolen. Massiiviteräs kohtaa prosessivarmuuden.
- Hardox ja S690 eivät ole ongelma
- lujia ja kulutusta kestäviä teräksiä, jotka ovat muille menetelmille liikaa.
- Kaksi poltinta samanaikaisesti
- symmetrisiä leikkauksia ja nopeampia läpimenoaikoja sarjavalmistuksessa.
- Toistettava muotolaatu
- Zinser-laite seuraa kopio-ohjelmaa CNC-ohjatusti, leikkaus leikkaukselta.
- Suoraan hitsausprosessiin
- leikkauksen jälkeen edelleen puhallukseen, hitsaukseen ja maalaukseen – kaikki Lorchissa.
- Putkia & palkkeja alueelle
- Teräs- ja hallirakentajat Stuttgartin alueelta ja DACH-alueelta teettävät paksuseinäisten putkien ja palkkiloveusten polttoleikkauksen meillä Lorchissa – seinämävahvuuksille putkilaserin tuolla puolen.
Teknologiavertailu
Putkilaserin vaihtoehto – suora vertailu
Jokainen tehtävä ei vaadi putkilaseria. Kun seinämävahvuus kasvaa, kasvaa autogeenisen polttoleikkauksen etumatka.
| Ominaisuus | Putkilaser | 3D-plasma putkelle Bock Maschinenbau | Autogeeni putkelle Bock Maschinenbau |
|---|---|---|---|
| Suurin seinämävahvuus | ≤ 20 mm | 30 mm asti | 50 mm asti |
| Materiaalit | Teräs, ruostumaton teräs | Rakenneteräs, ruostumaton teräs, hienoraeteräs, kulutusteräs (Hardox) | Rakenneteräs, hienoraeteräs (S460–S1100), kulutusteräs (Hardox) |
| 3D-aukot & loveukset | Kyllä | Kyllä | Rajoitetusti |
| Jiirileikkaukset | Kyllä | Kyllä | Kyllä |
| Leikkausnopeus | Erittäin suuri | Suuri | Keskitasoa |
| Taloudellisuus | Kallis | Taloudellinen | Edullinen |
| Yksittäiskappale / piensarja | Rajoitetusti | Kyllä | Kyllä |
Toimialat & käyttöalueet
Tyypilliset sovellukset
Kaikkialla siellä, missä seinämävahvuus ratkaisee – eikä yksikään maailman putkilaser pysy mukana.
Raskas teräsrakentaminen
Massiivisia I-palkkeja (IPB/HEB, IPE) ja onttoprofiileja sillanrakennukseen, nosturipalkkeihin ja perustusrakenteisiin äärimmäisin seinämävahvuuksin ja korkein hitsausluokkavaatimuksin.
Erikoispohjarakentaminen
Ponttiseinäpalkkeja, porausputkikomponentteja ja kahmarielementtejä lujasta teräksestä – valmistettuna koviin käyttöolosuhteisiin.
Ajoneuvo- & nosturirakentaminen
Akseliputkia, puomisegmenttejä ja kääntökehälaippoja Hardoxista – paksuseinäisiä, tarkkoja ja suoraan hitsausvalmiita.
Offshore & laitosrakentaminen
Putkikaaria, haaroja ja laippakappaleita painesäiliöjärjestelmiin ja offshore-rakenteisiin standardin mukaan.
Tuotannosta
Putken polttoaihiointi käytännössä

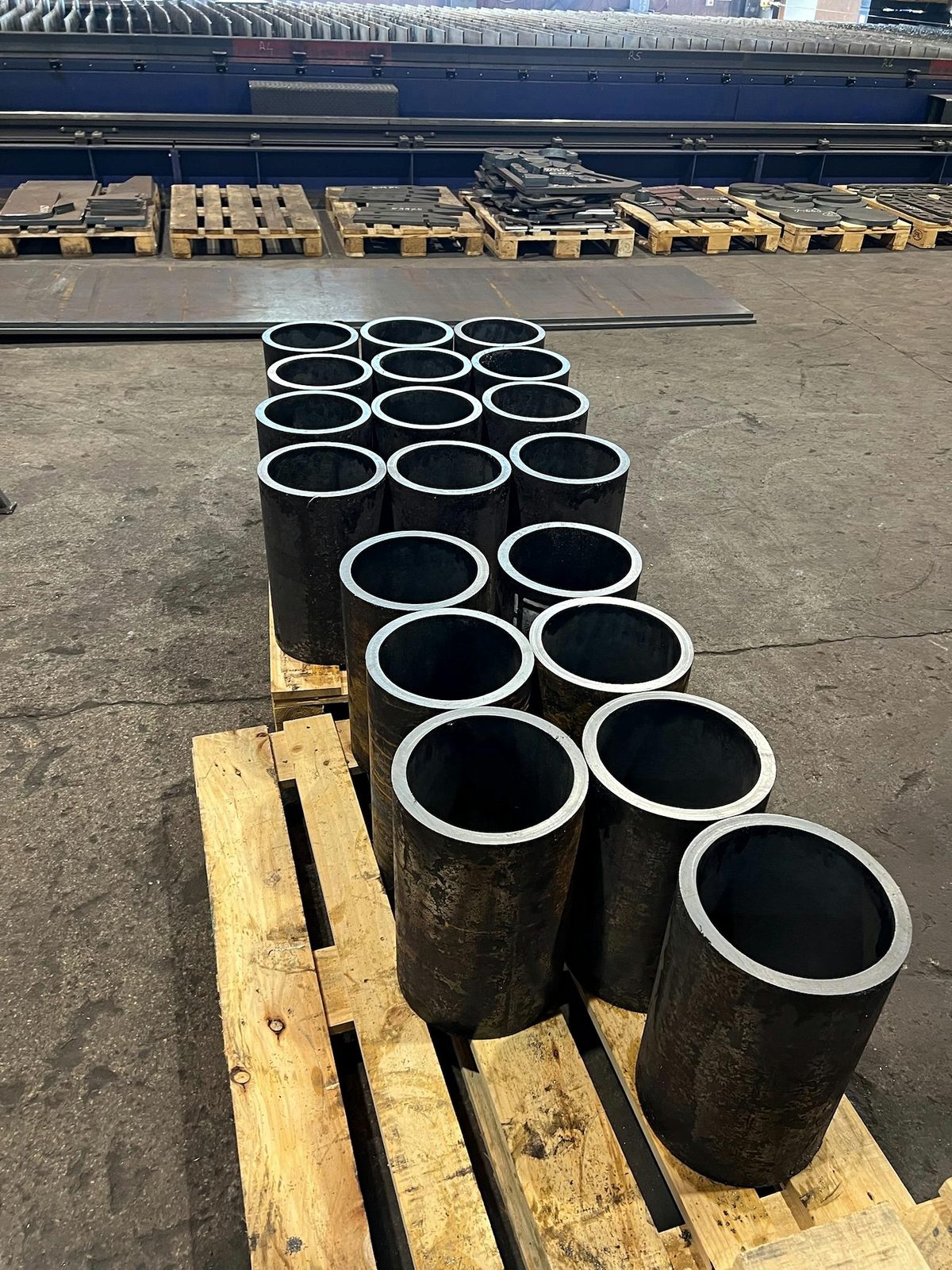

Putken ja profiilin aihiointi
Paksuseinäiset profiilit ja palkit valmistellaan ensin katkaisusahauksella mittaan ja sen jälkeen muotoillaan poltolla putkiaukkoa varten.
Lue lisää

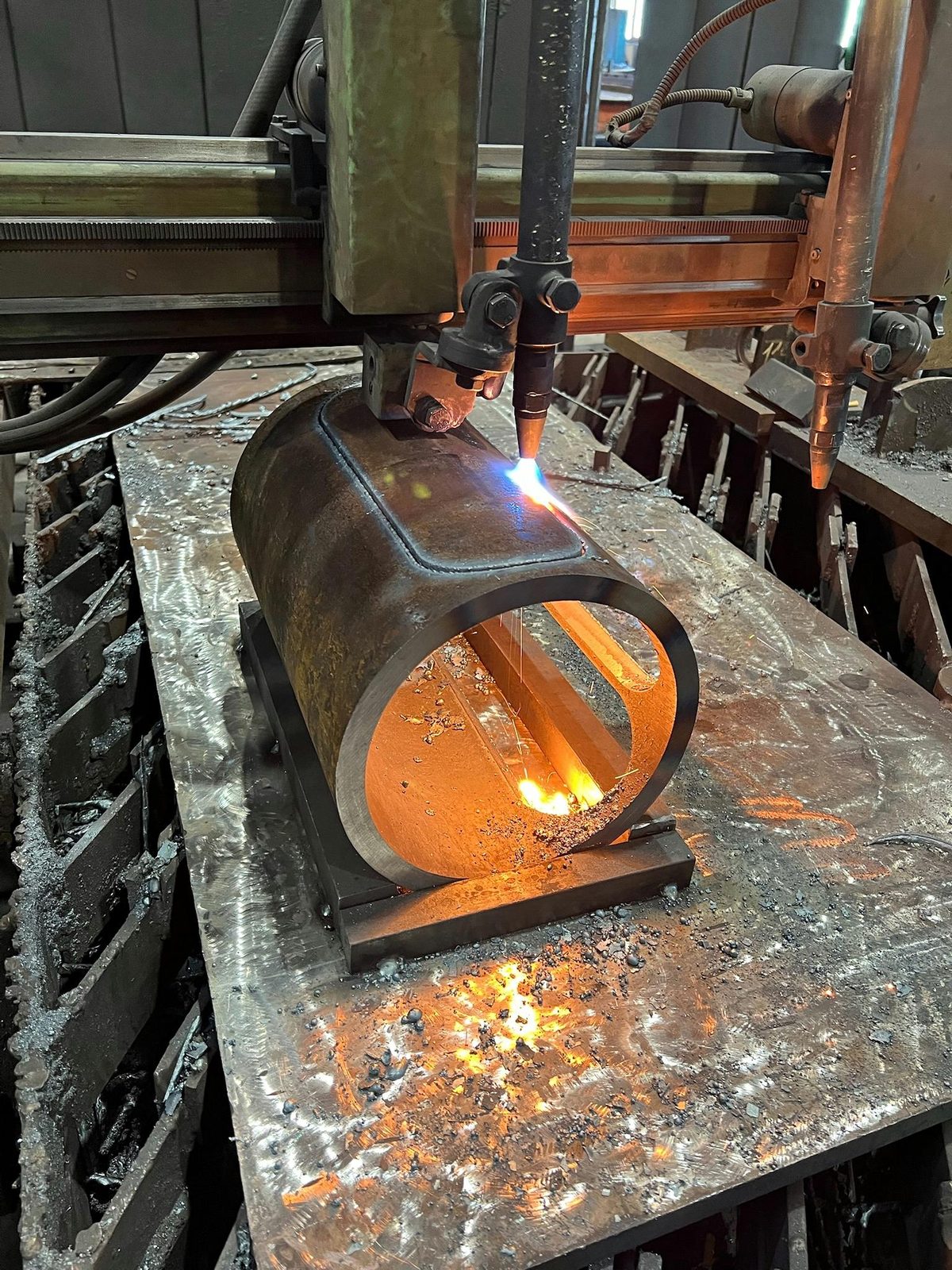

CNC-putkimuotoaukko
Tarkasti poltettu muoto paksuseinäisessä teräsputkessa – suoraan hitsausvalmis.
Polttoaihiointi S355 alihankintana
CNC-putken polttoaihiointia teräsrakentamiseen – sarja ja yksittäisosa yhdellä laitteella.
Lue lisää
Ruostumaton teräs, hienoraeteräs vai kulutusteräs?
3D-aukkoihin 30 mm asti: plasmaleikkaus
Jos projektinne edellyttää ruostumatonta terästä, hienoraeterästä, kulutusterästä tai monimutkaisia 3D-geometrioita – ja seinämävahvuus on 30 mm asti – CNC-plasmaputkileikkauksemme on tarkempi valinta.
Katso 3D-plasmaleikkaus putkelle
Yhteystiedot
Projektinne — suoraan alueelta
Lähettäkää meille tarjouspyyntönne alihankintavalmistuksesta, teräsrakenteista tai erikoiskonevalmistuksesta — palaamme asiaan pian.
Putkiprojektinne kokeneissa käsissä.
Lähettäkää meille STEP-/STP-tiedosto sekä tekninen piirustus – tarkastamme tekniset mahdollisuudet ja neuvomme teitä henkilökohtaisesti. Pian, suoraan, sitoumuksetta.
