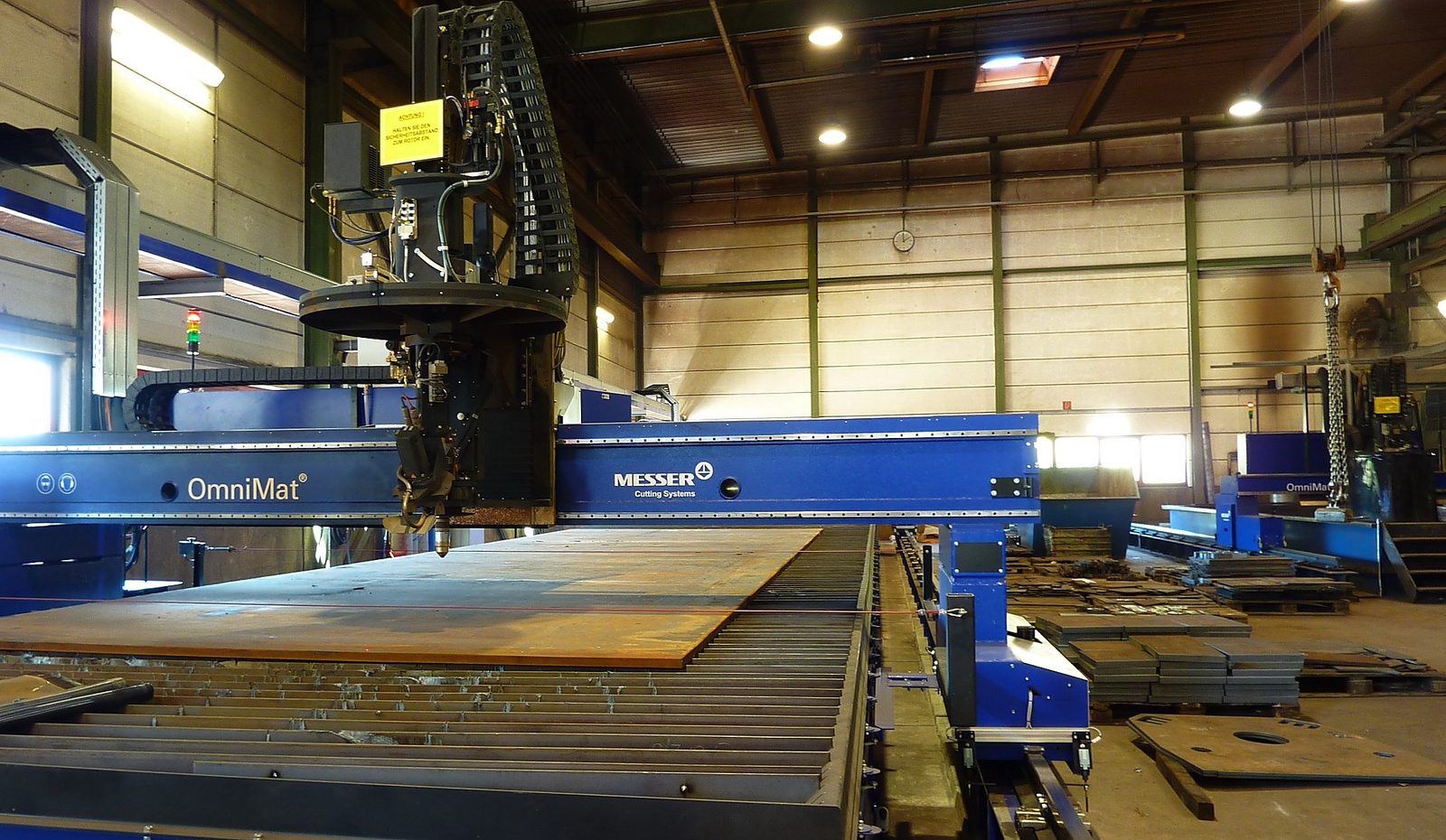

CNC-plasmaleikkauslaite
Vedenalaista plasmaleikkausta siisteihin muotoihin vähäisellä muodonmuutoksella — sisältäen viistereunaleikkauksen ±45° hitsausvalmiisiin reunoihin.
20 000 × 3 500 mm · 60 mm asti · plasmalähde HPR 400
Lue lisääKonekanta – suurten kappaleiden CNC-työstöä 50 t asti
Kolme suurten kappaleiden CNC-työstökeskusta 26 m asti, karusellisorvausta Ø 4 800 mm asti, 1 000 t särmäyspuristin — koneet, joilla raskaat kappaleet syntyvät. Kaikki saman katon alla Lorchissa Remstalissa (Ostalbkreis) — Stuttgartin alueella, hyvien yhteyksien päässä Schwäbisch Gmündistä, Aalenista ja Göppingenistä.
Tunnusluvut · alihankintavalmistus Lorch
Sopiiko komponenttinne meille?
Nämä kuusi raja-arvoa vastaavat tärkeimpään kysymykseen ensin. Jos komponenttinne on niiden sisällä, valmistamme sen kokonaan meillä — polttoaihioinnista maalattuun, asennusvalmiiseen kokoonpanoon.
50 t
Suurin kappalepaino
2 × 25 t nosturi
Ø 4 800 mm
Sorvaushalkaisija
Feichter-karuselli
26 m
Portaalijyrsinnän liikepituus
Zayer Thera W
200 mm
Polttoleikkauspaksuus
Autogeeni · 20 m koko
1 000 t
Särmäyksen puristusvoima
Weinbrenner
14 000 m²
Tuotantopinta-ala
Lorchin tehdas
Yksi konekanta · raskaita kappaleita 50 t asti · kaikki omassa talossa
Laiteryhmä · leikkaus
Leikkaus & aihiointi
Raakateräksestä tarkkaan muotoon: vedenalaista plasmaa siisteihin reunoihin, autogeenistä suurikokoista polttoleikkausta 200 mm asti ja täysautomaattista katkaisusahausta omasta materiaalivarastosta.
20 000 × 3 500 mm · 200 mm asti · viisteet ±45°

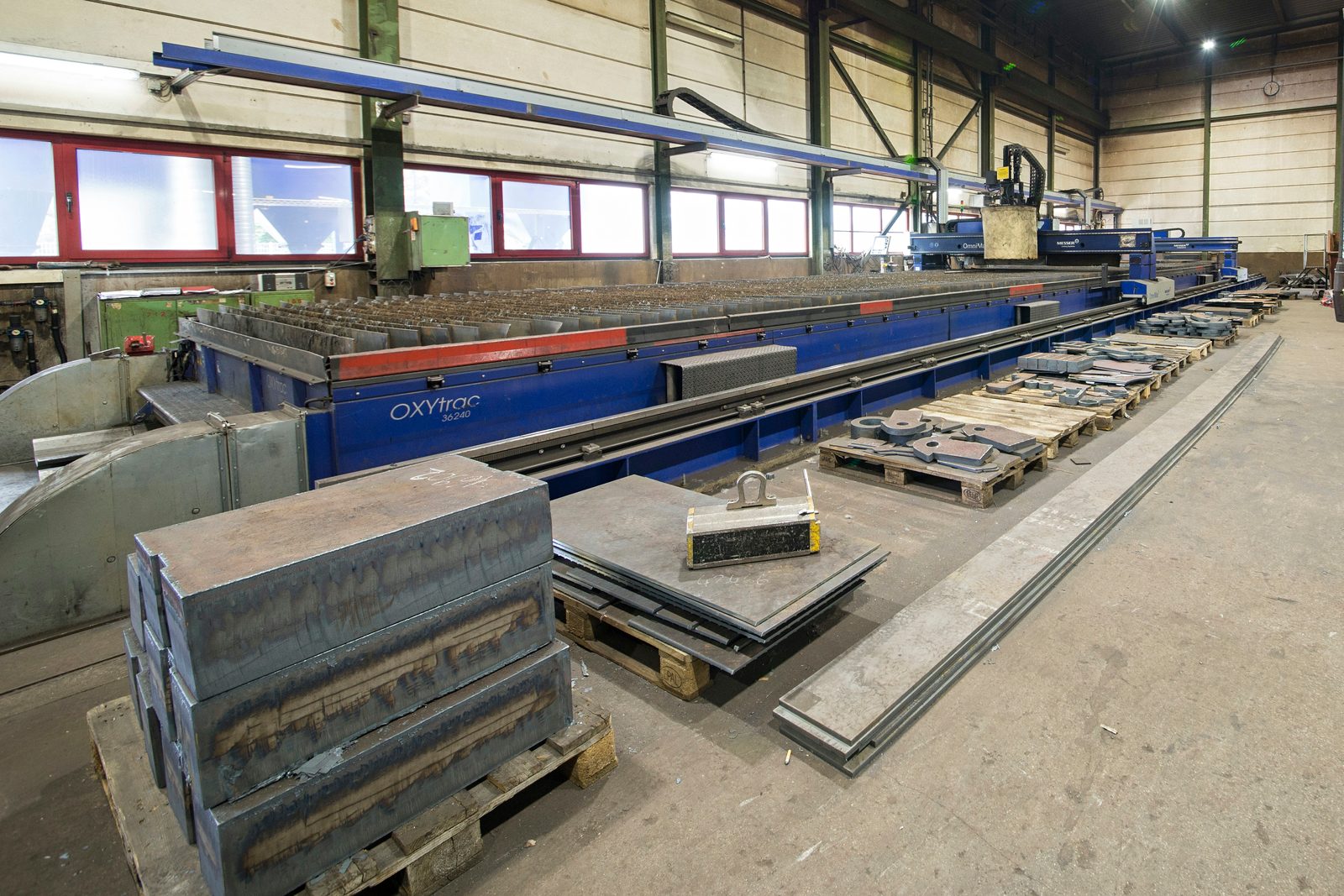

Autogeeninen suurikokoinen polttoleikkaus
Polttoaihiointia 20 metrin koossa — siellä, missä laser ja plasma ovat jo aikaa sitten luovuttaneet. Paksuinta terästä, tarkka muoto, automaattinen viistereunaleikkaus.
20 000 × 3 500 mm · 200 mm asti · viisteet ±45°
Lue lisää
Sahauskeskus
Täysautomaattista putkien, profiilien ja palkkien katkaisusahausta suoraan omasta materiaalivarastosta — nopeasti, mittatarkasti, taloudellisesti.
Vannesaha + 3 pyörösahaa · Ø enintään 406 mm · jiirisahaus enintään 90°
Lue lisää
Autogeeninen putkileikkaus
Paksuseinäisiä putkia ja onttopalkkeja massiiviteräksestä — kaksi poltinta samanaikaisesti jiiri- ja satulaleikkauksiin, siellä missä mikään putkilaser ei enää riitä.
50 mm seinämävahvuuteen asti · 2 poltinta samanaikaisesti
Lue lisää
3D-plasmaputkileikkaus
CNC-ohjattu 3-akselinen plasmajärjestelmä putkille ja onttoprofiileille — 3D-aukkoja, loveuksia ja jiirileikkauksia yhdellä työvaiheella, ilman välivaiheita. Siellä, missä putkilaserit tulevat rajoilleen.
30 mm seinämävahvuuteen asti · 3-akselinen CNC
Lue lisää
Laiteryhmä · muovaus
Muovaus
Tasaisesta levystä tulee muoto: vapaataivutusta 1 000 t särmäyspuristimella ja raskasta pyöristystä sylintereille, kartioille ja erikoismuodoille.
1 000 t puristusvoima · Ø 8 000 mm asti · 120 mm levynpaksuuteen asti
Hydraulinen särmäyspuristin
Suurten levyjen vapaataivutusta suurella toistotarkkuudella — yksittäiskappaleelle ja sarjalle yhtä lailla mittatarkasti ja toistettavasti.
1 000 t puristusvoima · 6 100 mm pituus
Lue lisää
Levyn mankelointi & pyöristys
Raskasta pyöristystä sylintereille, kartioille ja erikoismuodoille — paksuseinäisiin, pienen halkaisijan putkiin asti kolmipistetaivutusmenetelmällä.
Ø 8 000 mm asti · 120 mm levynpaksuuteen asti · kolmipistetaivutus
Lue lisää
Laiteryhmä · hitsaustekniikka
Hitsaustekniikka EXC3 mukaan
Liitetty DIN EN 1090-2 EXC3 mukaan: MAG ja automatisoitu jauhekaarihitsaus sertifioitu, TIG pätevöityjen hitsaajien tekemänä — tukenaan 2 × 25 t nosturijärjestelmä komponenteille 50 t asti.
EXC3 · EN ISO 3834-2 · 50 t asti
Hitsaustekniikka & kokoonpanot
Sertifioitua hitsausta kaikilla tavanomaisilla menetelmillä — kokoonpanosta kokonaiseen raskaan kuorman rakenteeseen 50 t asti.
DIN EN 1090-2 EXC3 · EN ISO 3834-2
Lue lisää
Jauhekaarihitsauspuomi
Automatisoitua jauhekaarihitsausta syviin, lujiin saumoihin raskaissa kappaleissa — pitkiä saumaosuuksia yhdellä kertaa, toistettavasti.
3 jauhekaarihitsauspuomia · ulottuma enintään 7 m · 1 250 A
Lue lisää
Hallinosturi 2 × 25 t
Kaksi yhteen kytkettyä 25 tonnin nosturia nostaa, kääntää ja paikoittaa komponentteja, joiden edessä toisten on väistyttävä — turvallisesti läpi koko valmistuksen.
2 × 25 t · 50 t kappalepainoon asti
Lue lisää
Laiteryhmä · koneistus
Suurten kappaleiden työstö — XXL-luokka
Tässä on konekannan sydän: kaksi Zayer-portaalityöstökeskusta 26 m liikepituuteen asti, yksi Soraluce liikkuvan pylvään jyrsinkone 20 m liikepituudella, kolme CNC-vaaka-avarruskonetta TOS-Varnsdorf WHN 13 pyörityspöydällä ja karusellisorvi Ø 4 800 mm asti — raskaille kappaleille 50 t asti, mittatarkasti ja toistettavasti. Konekantaa täydentää vuosikymmenten aikana karttunut työkalujen ja erikoistyökalujen varasto — pitkät pora- ja avarrustangot, kulmajyrsinpäät, erikoisjyrsimet ja kierteitystyökalut —, joka tekee lähes jokaisesta geometriasta työstettävän.
Portaalijyrsintä 26 m · 3 × avarruskone · Ø 4 800 mm · 50 t asti
Suuria kappaleita 26 metriin asti — kaksi portaalijyrsinkonetta
Kaksi Zayer Thera W -portaalijyrsinkonetta 30° kääntyvällä jyrsinpäällä ja molemmilta puolilta tuetulla portaalilla — 26 m liikepituuteen asti suurimmille ja pisimmille komponenteille, mittatarkasti jyrsittynä yhdellä kiinnityksellä.
2 konetta · Liikepituus X enintään 26 000 × Y 5 000 × Z 3 250 mm · 50 t asti
Lue lisää
Liikkuvan pylvään jyrsin- & porauskeskus
Liikkuvan pylvään kone kääntyvällä jyrsinpäällä, pyörityspöydällä ja 20 m liikepituudella — ylöspäin avoin työtila ei tunne portaalin korkeusrajoitusta ja ottaa kookkaat raskaat kappaleet vastaan vapaasti nosturilla: jyrsintää, porausta ja avarrusta yhdellä kiinnityksellä.
Liikepituus 20 000 × 4 000 × 1 600 mm · 50 t asti
Lue lisää
Kolme CNC-vaaka-avarruskonetta pyörityspöydällä
Kolme samanlaista TOS-Varnsdorf WHN 13 CNC -konetta Ø 130 mm porakaralla ja pyörityspöydällä — porausta, avarrusta, jyrsintää ja kierteitystä yhdellä kiinnityksellä. Rinnakkaista kapasiteettia tarkkoihin reikiin ja paikkasuhteisiin raskaissa komponenteissa.
Ø 130 mm kara · Liikepituus X 3 500 × Y 2 500 × Z 1 200 mm
Lue lisää

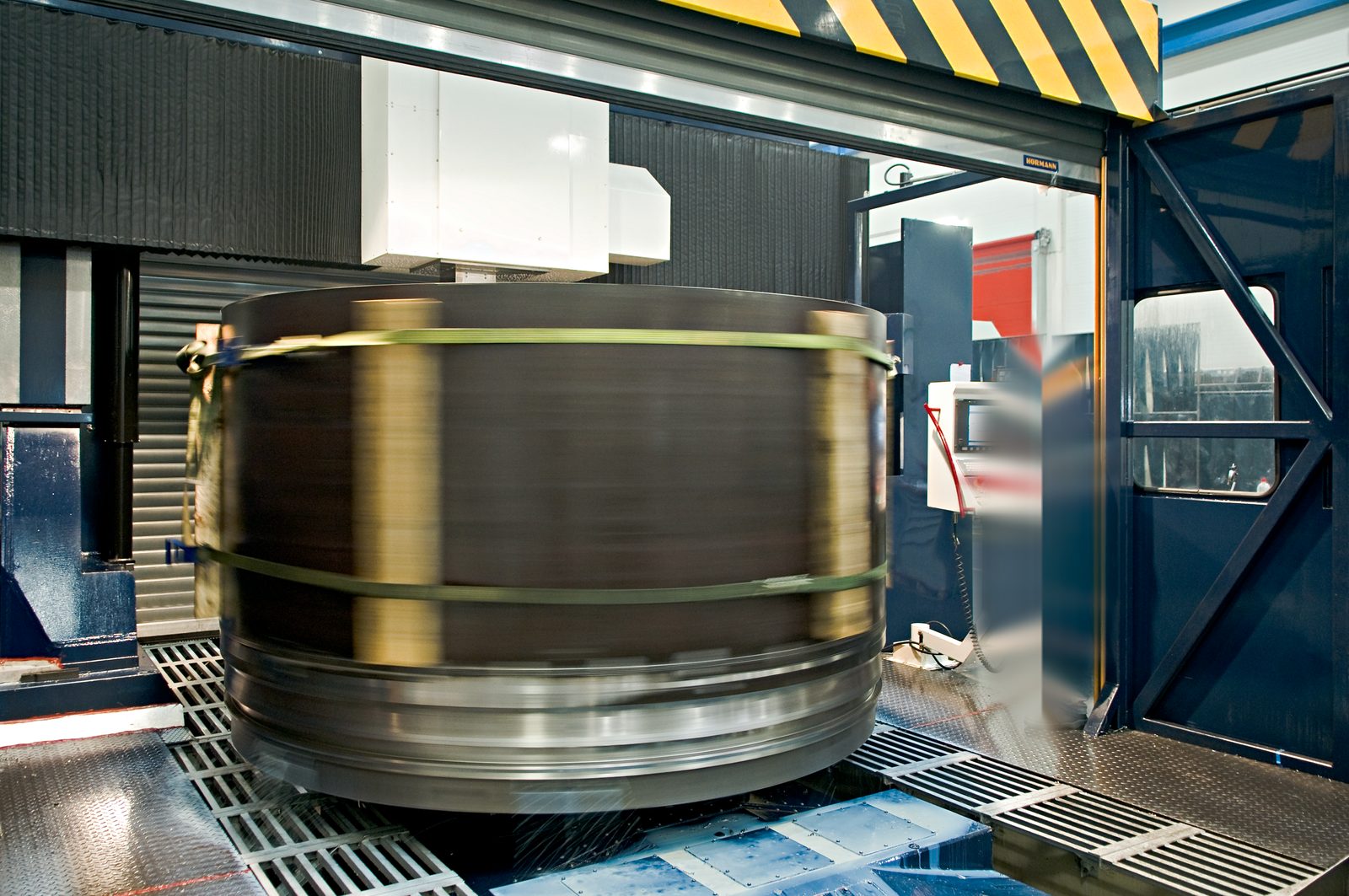

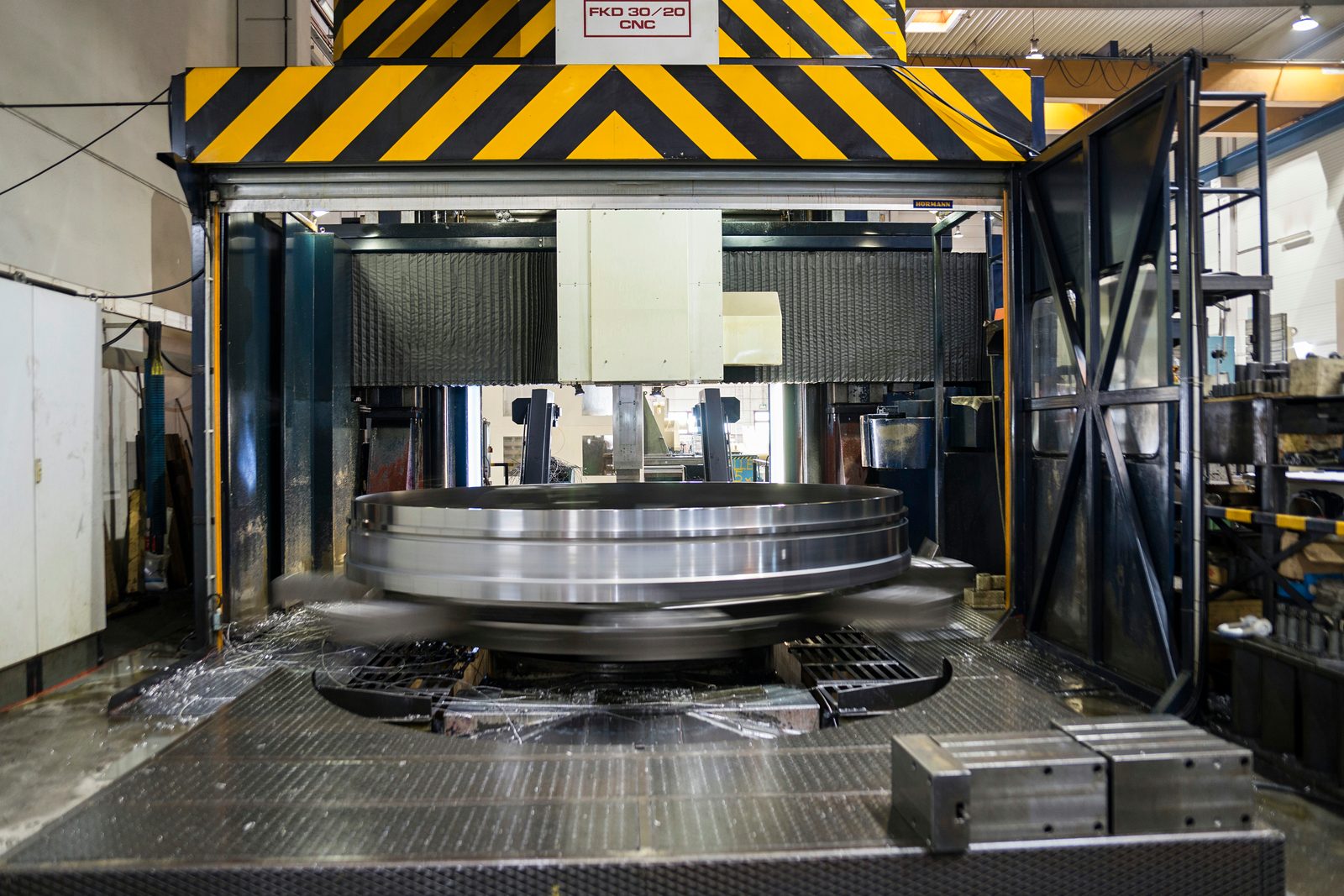

Sorvaus & karusellisorvaus
Suurlaippojen, rumpujen ja kääntökehien pystysorvausta — pyörähdyssymmetrisiä raskaita kappaleita lähes viiden metrin halkaisijaan asti.
Ø 4 800 mm · 2 400 mm korkeus · 25 t asti
Lue lisää
Säteisporaus & kierteitys
Kolme säteisporakonetta 3 m ulottumaan asti ja kierteityskone — reikäkuvioita, reikiä ja kierteitä M60 asti suurissa kappaleissa, vapaasti paikoitettuina kääntövarren avulla.
Poraus Ø 90 mm asti · kierteet M2–M60 · ulottuma 3 000 mm asti
Lue lisää
Suurten kappaleiden koneistus
Mikä tänne kiinnitetään, poistuu hallista valmiiksi koneistettuna.
Näkymiä valmistukseemme
Laiteryhmä · pintakäsittely
Pintakäsittely & korroosionesto
Viimeisen silauksen annamme omassa talossa: puhallusta Sa 2,5 asti ja teollisuusmaalausta EN ISO 12944 mukaan 25 metrin suurkammiossa — parhaat tartunta- ja korroosionesto-olosuhteet raskaille kappaleille 50 t asti.
Sa 2,5 · EN ISO 12944 · kammio 25 × 7 × 6 m
Hiekkapuhalluskammio 25 m
Puhallusta Sa 2,5 asti 25 metrin suurkammiossa — optimaalinen tartuntapinta ennen jokaista pinnoitusta, myös raskaille kappaleille 50 t asti.
25 × 7 × 6 m · 50 t asti
Lue lisää

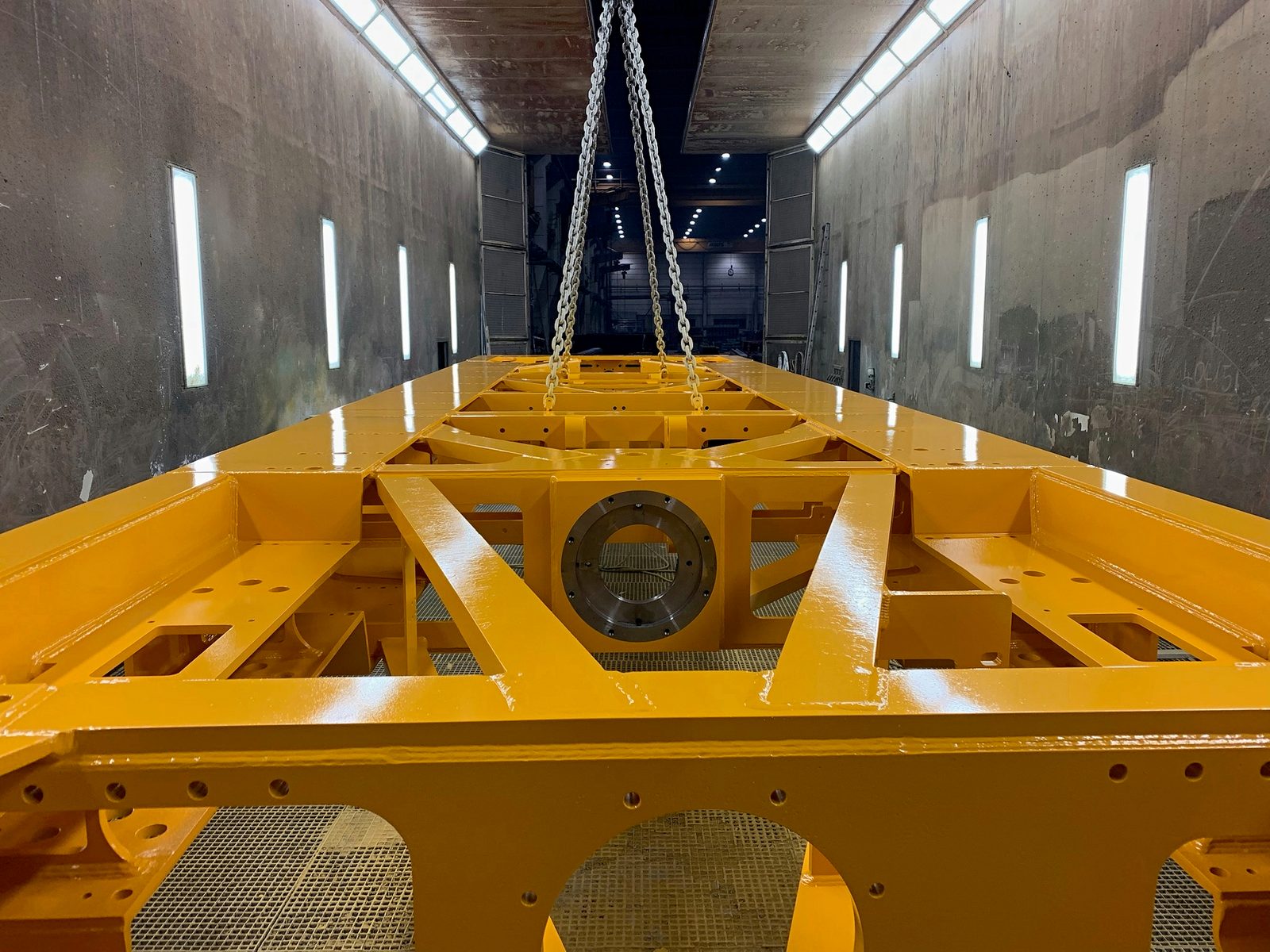

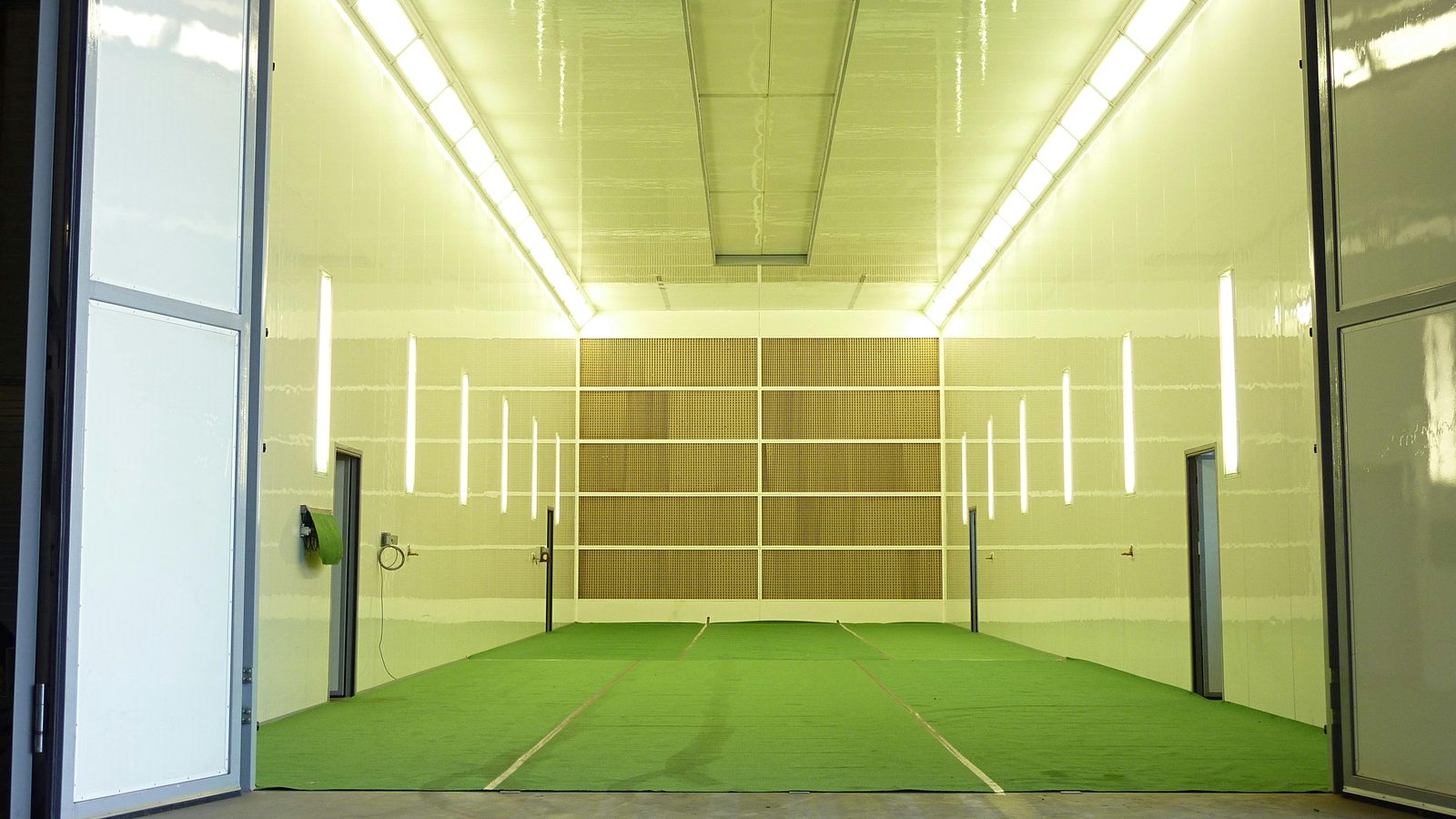

Teollisuusmaalauskammio 25 m
Teollisuusmaalausta EN ISO 12944 mukaan suurimmille teräsrakenneosille — puhallus ja maalaus yhdeltä luukulta, yksi yhteyshenkilö.
25 × 7 × 6 m · 50 t asti
Lue lisää
Laiteryhmä · jälkikäsittely
Jälkikäsittely & jännitystenpoisto
Hitsauksen jälkeen vakautamme komponentit: tärinäjännitystenpoisto purkaa jäännösjännitykset ilman uunia, liekkioikaisu korjaa lämpömuodonmuutoksen — molemmat omassa talossa, ennen viimeistelytyöstöä.
VSR · liekkioikaisu · ilman jännitystenpoistohehkutusta
Tärinäjännitystenpoisto
Jäännösjännitysten purkua ilman uunia — nopeasti, taloudellisesti, mittapysyvästi. Vaihtoehto jännitystenpoistohehkutukselle hitsatuissa rakenteissa.
Jäännösjännitysten vähentäminen · mittapysyvä
Lue lisää
Ura · näillä koneilla työskentelette
Isoa rautaa. Aitoa ammattitaitoa.
Suurten kappaleiden koneistusta Soralucella. Karusellisorvausta neljään metriin asti. Sertifioitua hitsausta EXC3 mukaan. Bockilla aloittava työskentelee koneilla, joita ei ole joka nurkalla — tiimissä, joka osaa ammattinsa, nykyaikaisilla laitteilla ja komponenteilla, joista voi olla ylpeä.
Miksi Bock
Yksi konekanta. Täysi vastuu.
Kaikki saman katon alla
Aihioinnista maalaukseen ilman ulkoista toimittajaa — yksi vastuu, yksi yhteyshenkilö.
EXC3-sertifioitu
DIN EN 1090-2 & EN ISO 3834-2 — tarkastettua hitsauslaatua kantaviin rakenteisiin.
Raskaita kuormia 50 t asti
2 × 25 t nosturi ja koneet komponenttimitoille, joiden edessä toisten on väistyttävä.
Jatkuvasti uudistettu
Jatkuvasti uusittava konekanta — Messerin plasmalaitteesta Soraluce FR:ään.
Yli 20 konetta
Seitsemän suurta CNC-työstökeskusta ja koko kirjo niiden rinnalla — 26 metrin portaalista perinteiseen sorviin.
Kaikki yhdellä silmäyksellä
Avaa selaimessa
Yritysesittelymme
Konekanta, kapasiteetit ja palveluyhteenveto tiiviisti PDF-muodossa – ihanteellinen projektisuunnitteluunne ja kyselyynne.
Lataa esite
Aloitetaan
Teidän komponenttinne — meillä on siihen kone.
Lähettäkää meille piirustuksenne tai lyhyt kysely. Saatte sitoumuksettoman tarjouksen — ja yhteyshenkilön, joka tuntee koneemme.
