Hammaskehät, vauhtipyörät ja laakerirenkaat
Karusellisorvausta Ø 4 800 mm ja 2 400 mm sorvauskorkeuteen asti — hammastus pyynnöstä kumppanin kautta.
Feichter FKD30/20 · Karusellisorvi
Hammaskehän aihio piirustuksen mukaan
Erikoiskonevalmistuksen toimittaja: hitsatut kokoonpanot ja suuret kappaleet piirustuksen mukaan
Erikoiskonevalmistuksen toimittajana valmistamme kokonaisia hitsattuja kokoonpanoja ja koneistettuja komponentteja piirustuksen mukaan — vaihdelaatikkokoteloita, hammaskehiä, vauhtipyöriä ja konepöytiä, yksittäiskappaleesta piensarjaan DIN EN 1090-2 EXC3 mukaan Lorchissa lähellä Stuttgartia.
Kokonaiset kokoonpanot
Hitsattuja kokoonpanoja, vaihdelaatikkokoteloita ja konepöytiä piirustuksen mukaan — yksittäiskappaleesta piensarjaan.
Karusellisorvaus Ø 4 800 mm
Hammaskehiä, vauhtipyöriä ja laakerirenkaita sorvattuna pyörähdyssymmetrisesti — sorvauskorkeus 2 400 mm asti.
50 t · 26 m asti
Suuria, raskaita kokoonpanoja — turvallinen käsittely nosturijärjestelmällä 2×25 t.
EN 1090-2 EXC3
Kantavia hitsattuja rakenteita käytännössä korkeimman sertifioidun toteutusluokan mukaan.
40+ materiaalilaatua
Rakenneterästä, hienoraeterästä, kulutusterästä ja ruostumatonta terästä varastosta — ainestodistuksella 3.1 EN 10204 mukaan.
Toimittaja erikois- ja koneenrakennukseen
Erikoiskonevalmistuksen toimittajana valmistamme komponentteja, joiden on käytössä kannettava kuormia pysyvästi ja sovittava tarkasti: vaihdelaatikkokotelot pitävät laakeripesät toleranssissa myös kuorman alla, hammaskehät ja vauhtipyörät pyörivät vuosia, konepöydät tarvitsevat tasaiset, vääntöjäykät kiinnityspinnat. Siksi yhdistämme sertifioidun hitsauksen omaan suurten kappaleiden CNC-työstöön — kokoonpanoille tehdään tarvittaessa hitsauksen jälkeen tärinäjännityksenpoisto ja vasta sitten työstö loppumittaan.
Sahausaihioinnista ja polttoleikkauksesta hitsauksen kautta EN ISO 3834-2 mukaan portaalijyrsintään, avarruskoneeseen ja karusellisorvaukseen kaikki syntyy 14 000 m² alalla saman katon alla Lorchissa, Stuttgartista itään. Se lyhentää läpimenoaikoja, välttää rajapinnat useiden toimittajien välillä ja varmistaa aukottoman materiaalin jäljitettävyyden EN 10204 mukaan.
Valmistus tapahtuu yksittäiskappaleesta piensarjaan — asennusvalmiina yksittäisosana tai kokonaisena, pyynnöstä esiasennettuna ja maalattuna kokoonpanona. Siihen on vuodesta 1963 ollut käytettävissä yli 100 ammattilaista ja konekanta, jossa on yli 20 konetta.
Tyypilliset komponentit erikoiskonevalmistukseen
Nämä komponenttiperheet valmistamme erikois- ja koneenrakennukseen kokonaan piirustuksen mukaan — hitsattuina, työstettyinä ja dokumentoituina:
Erikoiskoneiden kokoonpanot
Kokonaisia hitsattuja kokoonpanoja piirustuksen ja osaluettelon mukaan — pyynnöstä esiasennettuina, maalattuina ja asennusvalmiina toimitettuina.
50 t asti · EXC3 · asennusvalmis
Lue lisää
Vaihdelaatikkokotelot
Hitsattuina, tärinäjännityksenpoistettuina ja CNC-työstettyinä — mittatarkat laakeripesät ja sovitepinnat asennusta varten.
hitsattu + työstetty · tärinäjännityksenpoisto · EN ISO 12944
Lue lisää
Hammaskehät ja vauhtipyörät
Pyörähdyssymmetrisiä komponentteja sorvattuna karusellilla Ø 4 800 mm asti — hammastus pyynnöstä kumppanin kautta.
Karuselli Ø 4 800 mm asti · sorvauskorkeus 2 400 mm
Lue lisää
Konepöydät
Hitsattuja konepöytiä ja peruslevyjä, tasojyrsittyinä tärinäjännityksenpoiston jälkeen — tasaisiin, vääntöjäykkiin kiinnityspintoihin.
26 m asti · tasojyrsitty · vähäjännitteinen
Lue lisää

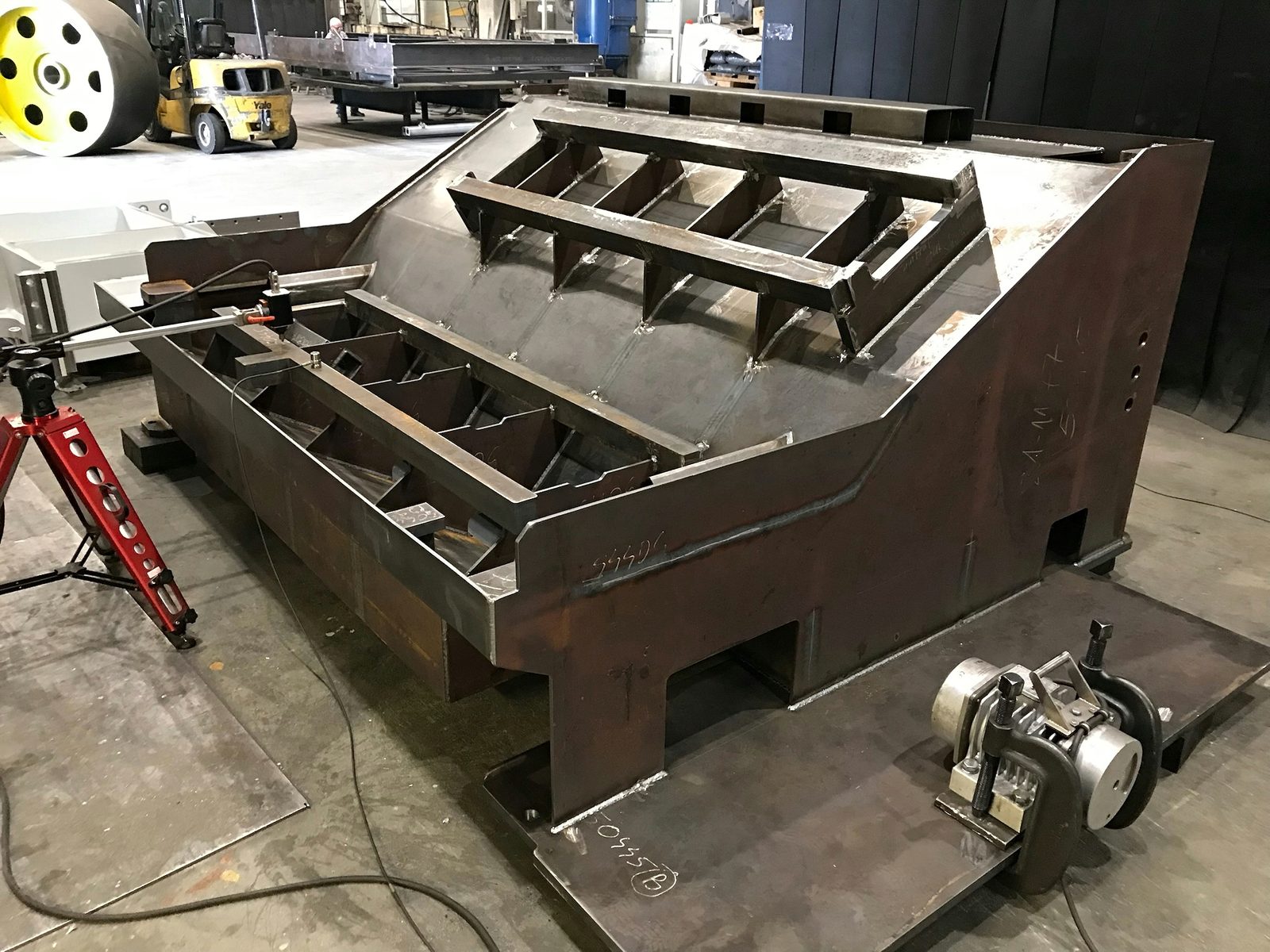

Värähtelyrungot
Vähäjännitteisesti valmistettuja runkoja värähteleville kuormille — esimerkiksi irtotavaratekniikan tärykuljetinkouruja.
tärinäjännityksenpoisto · hitsattu + työstetty · EXC3
Lue lisää
Muita komponentteja piirustuksen mukaan — kuten akseleita, teloja ja vastapainoja — valmistamme pyynnöstä.
Materiaalit ja valmistussyvyys erikoiskonevalmistukseen
Yli 40 materiaalilaatua on meillä varastossa: rakenneteräksiä kuten S355, hienoraeteräksiä S1100 asti, kulutusta kestäviä laatuja ja ruostumattomia teräksiä. Se lyhentää hankintaa kiireellisissä projekteissa — ja jokainen erä pysyy jäljitettävänä ainestodistuksen 3.1 kautta EN 10204 mukaan.
Valmistussyvyyteen kuuluvat polttoleikkaus 200 mm asti 20 × 3,5 m:llä, särmäys 1 000 t asti hydraulisilla särmäyspuristimilla, pyöristys sekä hiekkapuhallus ja teollisuusmaalaus EN ISO 12944 mukaan — kokoonpano lähtee tehtaalta pinnoitettuna ja asennusvalmiina.
Materiaalit yhdellä silmäyksellä
Karusellisorvaus
Pyörähdyskappaleet: tarpeesta koneeseen
Hammaskehät, vauhtipyörät, laakerirenkaat ja akselit kohdistamme suoraan sopivalle koneelle — todellisilla kapasiteeteilla konekannastamme.
Akselit ja telat
Sorvausta Ø 655 mm ja 2 000 mm sorvauspituuteen asti — sovittein piirustuksen mukaan.
TOS SUS 63H · Sorvi
Erikoiskonekokoonpanon käyttöakseli
Pienemmät sorvaus- ja sovitusosat
Sorvausosia Ø 350 mm ja 1 000 mm sorvauspituuteen asti — yksittäisosana tai piensarjana kokoonpanoon.
Meusser · Sorvi
Välirenkaita ja sovitusosia asennukseen
Kuvia erikoiskonevalmistuksesta
Aitoja otoksia tuotannostamme Lorchissa – hitsatusta konepöydästä pyörityspöydän istukalla maalattuun vaihdelaatikkokoteloon kokonaisvalmistuksesta.
Laatu, tarkastus ja dokumentointi
Kantavat hitsatut rakenteet valmistamme DIN EN 1090-2 mukaan EXC3:een asti — käytännössä korkeimpaan sertifioituun toteutusluokkaan — hitsauslaadulla EN ISO 3834-2 mukaan. Jokainen erä pysyy jäljitettävänä ainestodistuksen 3.1 kautta EN 10204 mukaan; GSI SLV Münchenin valtuuttamana yrityksenä leimaamme materiaaleja pyynnöstä uudelleen.
Rikkomaton aineenkoetus talon sisällä
Tarkastus tehdään ennen kuin kokoonpano lähtee asennukseenne:
- VT, PT ja MT omien tarkastajien tekemänä DIN EN ISO 9712 mukaan (taso 2) — suoraan tehtaalla, ilman ulkoisia aikatauluketjuja.
- Ultraäänitarkastus (UT) tehdään projektikohtaisesti tehtaalla yhteistyökumppanimme sertifioidun tarkastushenkilöstön toimesta. Rikkovat kokeet kuten vetokokeet koordinoimme akkreditoitujen kumppanilaboratorioiden kautta.
Tarkastuslaajuus piirustuksen, erittelyn tai toteutusluokan mukaan — dokumentoituna kokoonpanon tarkastuspöytäkirjaan.
Miksi Bock erikoiskonevalmistuksen toimittajaksi
- Kaikki saman katon alla
- Aihiointi, hitsaus, tärinäjännityksenpoisto, CNC-työstö ja maalaus yhdessä tehtaassa — ei kuljetusta toimittajien välillä, yksi vastuu toleranssiketjusta.
- Suuri ja raskas
- Kappalepainoja 50 t asti ja komponenttien pituuksia 26 m asti — turvallinen käsittely nosturijärjestelmällä 2×25 t.
- Pyörähdyskappaleita Ø 4 800 mm asti
- Hammaskehiä, vauhtipyöriä ja laakerirenkaita sorvattuna karusellilla — sorvauskorkeuksilla 2 400 mm asti.
- Sertifioitu ja dokumentoitu
- DIN EN 1090-2 EXC3, EN ISO 3834-2, ainestodistus 3.1 EN 10204 mukaan ja NDT taso 2 talon sisällä — näyttöketju on toimituksen liitteenä.
- Toimittajana vuodesta 1963
- 63 vuotta alihankintavalmistusta kone- ja laitosrakentajille — yli 100 ammattilaisen voimin Lorchin toimipaikassa.
Usein kysyttyä — erikoiskonevalmistus
Valmistaako Bock kokonaisia kokoonpanoja ja vaihdelaatikkokoteloita piirustuksen mukaan?
Kyllä. Valmistamme erikoiskoneiden kokoonpanoja, vaihdelaatikkokoteloita, konepöytiä ja värähtelyrunkoja kokonaan piirustuksenne mukaan — hitsattuna DIN EN 1090-2 EXC3 mukaan, tärinäjännityksenpoistettuna, CNC-työstettynä ja pyynnöstä maalattuna ja esiasennettuna, yksittäiskappaleesta piensarjaan.
Mihin halkaisijaan asti hammaskehiä ja vauhtipyöriä voidaan sorvata?
Karusellilla sorvaamme pyörähdyssymmetrisiä komponentteja kuten hammaskehiä, vauhtipyöriä ja laakerirenkaita Ø 4 800 mm ja 2 400 mm sorvauskorkeuteen asti — hammastuksen hoitaa pyynnöstä kumppani.
Mihin kokoon ja painoon asti kokoonpanoja valmistetaan?
50 t kappalepainoon ja 26 m komponentin pituuteen asti. Nosturijärjestelmä 2×25 t hoitaa käsittelyn tuotannossa; raskaiden kokoonpanojen lastaus tehtaalta — myös raskaskuljetuksena — on meillä arkipäivää.
Mitä materiaaleja erikoiskoneiden komponentteihin on saatavilla?
Yli 40 laatua varastosta: rakenneteräksiä kuten S355, hienoraeteräksiä S1100 asti, kulutusta kestäviä laatuja ja ruostumattomia teräksiä — jokainen erä ainestodistuksella 3.1 EN 10204 mukaan.
Miksi kannattaa valita toimittaja, jolla hitsaus ja koneistus ovat saman katon alla?
Koska toleranssiketju pysyy yksissä käsissä: kokoonpano hitsataan, sille tehdään tärinäjännityksenpoisto ja se työstetään sen jälkeen samassa tehtaassa loppumittaan. Se välttää rajapintariskit hitsausyrityksen ja koneistajan välillä, lyhentää läpimenoaikoja ja tuottaa yhtenäisen dokumentaation yhdeltä luukulta.
Palveleeko Bock erikoiskonevalmistuksen toimittajana myös asiakkaita Stuttgartin alueen ulkopuolella?
Kyllä. Lorchin toimipaikasta, Stuttgartista itään, palvelemme kone- ja laitosrakentajia kaikkialla Saksassa sekä Itävallassa ja Sveitsissä — kysely tehdään piirustuksella, toimitus tapahtuu tehtaalta.
Kysy kokoonpanoja erikoiskonevalmistukseen
Lähettäkää meille piirustus ja osaluettelo — tarkastamme toteutettavuuden, materiaalin saatavuuden ja aikataulun ja laadimme sitoumuksettoman tarjouksen.
Sertifioitu DIN EN 1090-2 EXC3 mukaan · ainestodistus 3.1 EN 10204 mukaan.
