Levyn leikkaus & levyaihiointi – lämmöttä levyleikkurilla
Levyn tarkkaa ja lämmötöntä leikkausta mittaan: levyleikkuri erottaa levyn puhtaasti mekaanisesti – siisti leikkausreuna ilman muutosvyöhykettä, ilman muodonmuutosta, suoraan jatkojalostettavissa. Suurta kokoa 6 100 mm leikkauspituuteen asti Lorchissa — Ostalbkreis, Stuttgartin alue, Etelä-Saksa.
Kylmä, puhtaasti mekaaninen leikkaus – ei muutosvyöhykettä, ei rakenteen muodonmuutosta, ei värjäytymää.
Siisti leikkausreuna
Purseeton, suora reuna – suoraan hitsaus- ja särmäysvalmis, ilman jälkityötä.
Suurta kokoa 6 100 mm asti
Leikkauspituus 6 100 mm asti – suurlevyjä yhdellä kertaa, sopien suurten kappaleiden valmistukseen.
Levyjä 15 mm asti
Levynpaksuudet 15 mm asti erotetaan puhtaasti mekaanisesti.
Taloudellinen
Nopea, edullinen aihiointi ohuelle ja keskipaksulle levylle.
Integroitu prosessi
Aihiointi suoraan esivaiheena särmäykselle ja hitsatuille kokoonpanoille – kaikki yhdeltä luukulta.
Levyaihiointia levyleikkurilla – menetelmä ja kapasiteetti
Levyn leikkaus on ammattikielellä leikkaamista DIN 8588 mukaan: levy erotetaan puhtaasti mekaanisesti kahden terän välissä – yläterä leikkaa materiaalin kiinteää alaterää vasten, täysin ilman lämpöä. Materiaali muodonmuuttuu ensin kimmoisasti, sitten plastisesti, repeää leikkuureunoista ja katkeaa siististi. Toisin kuin poltto-, plasma- tai laserleikkauksessa muutosvyöhykettä ei synny – rakenne pysyy muuttumattomana, levy ei vääristy eikä siinä näy kuumennusvärejä.
Yläterä on tällöin noin 2–3° leikkauskulmassa vinossa levyyn nähden. Näin koko pituutta ei eroteta yhdellä iskulla vaan jatkuvasti – se laskee tarvittavaa leikkausvoimaa huomattavasti ja tekee erittäin pitkät leikkaukset ylipäätään mahdollisiksi. Pidätin kiinnittää levyn ennen leikkausta ja pitää sen tasossa. Juuri tämä periaate mahdollistaa 6 100 mm:n leikkauspituuden.

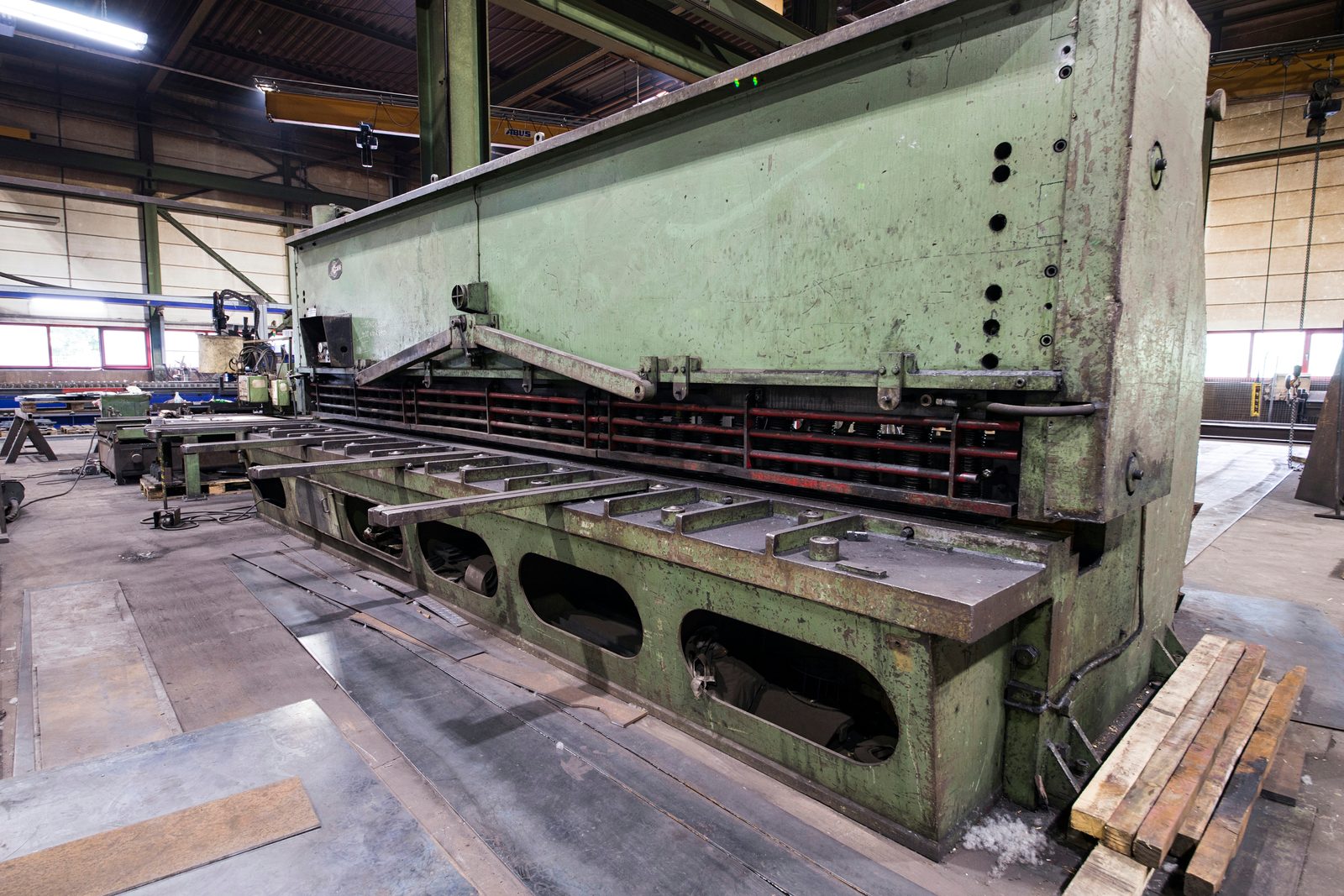

Bock Maschinenbaun levyleikkuri leikkaa levyä 15 mm vahvuuteen asti tällä 6 100 mm:n leikkauspituudella. Näin myös suurlevyt voidaan katkaista yhdellä ainoalla vedolla – koko, joka ylittää levyleikkureilla tavanomaisen 3 000–4 000 mm:n ja sopii täsmälleen siihen suurten kappaleiden valmistukseen, josta Bock tunnetaan.
Leikattu reuna on purseeton ja suora ja se voidaan jatkojalostaa suoraan ilman jälkityötä – esimerkiksi pohja-, liitos- tai solmulevynä hitsatuille kokoonpanoille tai aihiona ennen särmäystä.
Levyaihiot valmistetaan piirustusten tai mittalistojen perusteella – yksittäisosasta sarjaan, ilman vähimmäismäärää. Ohuille ja keskipaksuille levyille mekaaninen leikkaus on nopeampi ja taloudellisempi kuin termiset menetelmät eikä vaadi leikkauskaasua tai aiheuta lämmöstä johtuvaa kulumista.
Aihiointi tapahtuu dokumentoitujen laatuprosessien mukaan DIN EN ISO 9001:2015 mukaisesti täydellä materiaalin jäljitettävyydellä – integroituna ensimmäisenä vaiheena alihankintavalmistuksessa Lorchissa.
Leikkausreuna levyn leikkauksessa – suorakulmainen ja ilman lämpövaikutusta
Leikatulla levyreunalla on tyypillinen, siisti rakenne. Koska erotus tehdään puhtaasti mekaanisesti ja kylmänä, reuna pysyy suorakulmaisena levypintaan nähden ja vapaana kuonasta, oksidireunasta ja kuumennusväreistä. Leikkauspinnan tyypilliset vyöhykkeet leikkaamisessa:
Reunan sisäänveto – kevyt pyöristymä yläreunassa, jossa terä uppoaa.
Sileäleikkauspinta – kirkas, sileä pääosa leikkauspinnasta (leikkaamisessa tyypillisesti noin 20–60 % levynpaksuudesta).
Murtopinta – kevyesti kalteva alue, jossa materiaali lopulta katkeaa.
Leikkauspurse – vain vähäistä purseen muodostusta alareunassa, ohjattuna leikkuuvälyksellä (avoimessa leikkauksessa noin 3–5 % levynpaksuudesta).
Tuloksena on purseeton, suora ja suorakulmainen reuna, joka voidaan hitsata, särmätä tai jatkotyöstää suoraan ilman purseenpoistoa – suurella toistotarkkuudella koko leikkauspituudelta.
Pohja-, liitos- ja solmulevyjä hitsattuihin kokoonpanoihin
Aihioita esivaiheena särmätyille osille
Levyjä säiliö-, runko- ja teräsrakentamiseen
Vahvistus- ja vuorauslevyjä suurten kappaleiden valmistuksessa
Yksittäis- ja sarja-aihioita piirustuksen mukaan
Levyaihiot siirretään suoraan särmäykseen, hitsattuihin kokoonpanoihin ja CNC-työstöön – kaikki vaiheet Lorchissa yhdeltä luukulta, ilman ulkoista logistiikkaa.
Kylmä, puhtaasti mekaaninen leikkaus – ei muutosvyöhykettä, ei rakenteen muodonmuutosta, ei värjäytymää.
Siisti leikkausreuna
Purseeton, suora reuna – suoraan hitsaus- ja särmäysvalmis, ilman jälkityötä.
Suurta kokoa 6 100 mm asti
Leikkauspituus 6 100 mm asti – suurlevyjä yhdellä kertaa, sopien suurten kappaleiden valmistukseen.
Taloudellinen
Nopea, edullinen aihiointi ohuelle ja keskipaksulle levylle.
Integroitu prosessi
Aihiointi suoraan esivaiheena särmäykselle ja hitsatuille kokoonpanoille – kaikki yhdeltä luukulta Lorchissa.
Aihiointia alueelta
Teräsrakentajat, lukkosepät ja metallinjalostajat Ostalbkreisistä, Stuttgartin alueelta ja DACH-alueelta teettävät levyjen leikkauksen mittaan meillä – varastosta, ilman vähimmäismäärää.
Mikä on etu laser-, plasma- tai polttoleikkaukseen verrattuna?
Leikkaus erottaa levyn puhtaasti mekaanisesti, ilman lämpöä. Muutosvyöhykettä, termistä muodonmuutosta tai oksidireunaa ei synny – reuna on heti jatkojalostettavissa. Ohuille ja keskipaksuille levyille leikkaaminen on nopeampaa ja taloudellisempaa; paksuille levyille tai mille tahansa muodoille termiset menetelmät ovat oikea valinta.
Leikkaaminen (DIN 8588) on levyn mekaanista erottamista kahden terän välissä – yläterän ja kiinteän alaterän. Levy muodonmuuttuu kimmoisasti, sitten plastisesti, repeää leikkuureunoista ja katkeaa ilman lastuja ja ilman lämpöä. Levyleikkuri on klassinen kone suoriin leikkauksiin levytauluissa.
Miltä leikkausreuna näyttää leikkaamisessa?
Reuna näyttää tyypillisen leikkausrakenteen – kevyen reunan sisäänvedon, kirkkaan sileäleikkauspinnan, pienen murtopinnan ja vain vähäisen purseen. Se on suorakulmainen pintaan nähden ja, koska erotus tehdään kylmänä, vapaa kuumennusväreistä ja muodonmuutoksesta – siis suoraan jatkojalostettavissa.
Vääntyykö levy leikattaessa?
Ei. Leikkaus on kylmä, termistä muodonmuutosta ei synny. Pidätin kiinnittää levyn ennen leikkausta ja pitää sen tasossa, yläterän kevyt leikkauskulma pitää leikkausvoimat pieninä – näin aihiot pysyvät mittapitävinä ja tasaisina.
Mihin levynpaksuuteen asti voitte leikata?
Levyleikkurilla erotetaan rakenneteräslevyjä 15 mm asti. Suurin paksuus riippuu materiaalista – lujemmat ja ruostumattomat teräkset pienentävät mahdollista leikkauspaksuutta selvästi.
Kuinka suuria levyjä voidaan leikata yhdellä leikkauksella?
Leikkauspituus on 6 100 mm asti – näin suurlevyt voidaan katkaista yhdellä vedolla, sopien Bockin suurten kappaleiden valmistukseen.
Valmistatteko myös yksittäiskappaleita ja piensarjoja?
Kyllä. Levyaihiot valmistetaan ilman vähimmäismäärää – yksittäisosasta jatkuvaan sarjaan piirustuksen tai mittalistan mukaan.
