Pulversvejsning (UP) efter DIN EN 1090-2 EXC3
Dybe, langsgående og ringformede højstyrkesømme på tunge emner op til 50 t – fuldmekaniseret pulversvejsning (UP) efter DIN EN 1090-2 EXC3 i Lorch — Ostalbkreis, Stuttgart-området, Sydtyskland.
Op til 1.250 A svejsestrøm
ESAB-anlæg med høj afsmeltningsydelse til store sømvoluminer.
Udliggere med op til 7 m rækkevidde
Langsgående og ringformede højstyrkesømme selv på storformatede strukturer.
Tunge emner op til 50 t
2×25-t-kransystem til sikker håndtering af tunge emner.
DIN EN 1090-2 EXC3
Certificeret svejsevirksomhed efter EXC3, EN ISO 3834-2 og ISO 9001.
NDT in-house level 2
VT, PT og MT efter DIN EN ISO 9712 i eget hus, UT projektspecifikt.
Efterfølgende processer fra én leverandør
CNC-bearbejdning, sandblæsning, lakering og montage på samme fabrik.
Pulversvejsning (UP) hos Bock – fuldmekaniseret, højstyrke, storformat
Pulversvejsning (UP) er en fuldmekaniseret lysbuesvejsemetode, hvor lysbuen brænder under et lag granuleret flusmiddel. Metoden muliggør stor indtrængningsdybde, lavt sprøjtetab og en ensartet sømoverflade – kombineret med høj afsmeltningsydelse og stabil processtyring.

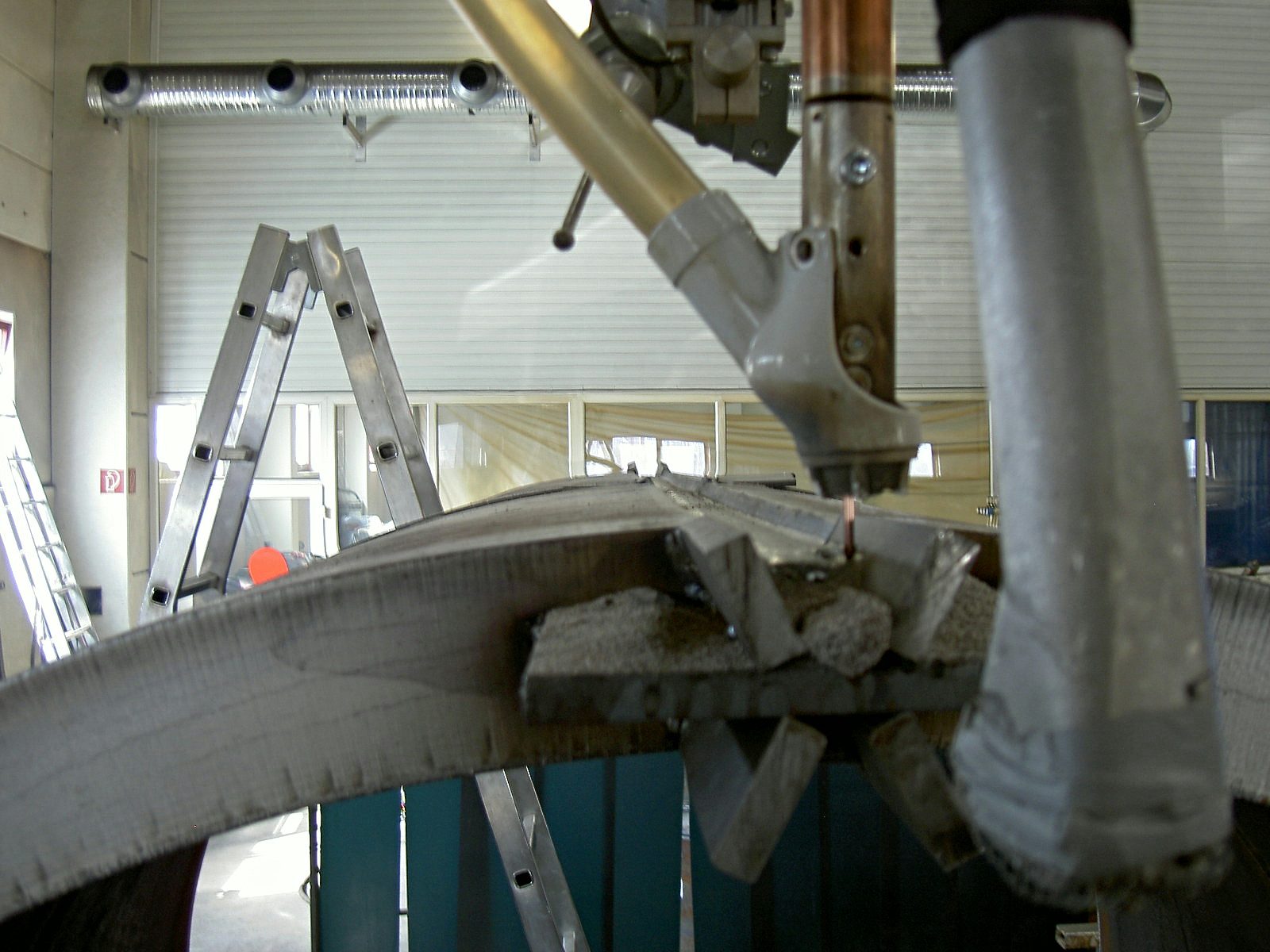

Hos Bock anvendes pulversvejsning (UP) til lange, lige sømme på tunge emner og storformatede konstruktioner – dér, hvor MAG- eller TIG-svejsning støder på kapacitetsmæssige eller procestekniske grænser. Typiske anvendelser er bærende langsgående sømme på rørprofiler, bjælker, beholdere og svejsekonstruktioner med høje styrkekrav.
Produktionen er indlejret i den certificerede kvalitetsramme efter DIN EN 1090-2 EXC3 og EN ISO 3834-2. Svejseprocedurekvalifikationer, prøvningskrav og dokumentationspligter er en fast del af produktionsprocesserne.
ESAB-svejseanlæg – udliggere op til 7 m, op til 1.250 A
UP-svejseanlægget hos Bock er baseret på ESAB-komponenter med svejsemaster og udliggere, der giver en rækkevidde på op til 7 m. Svejsestrømmen når op til 1.250 A – forudsætningen for stor indtrængningsdybde og højstyrkesømme på massive emner.
Tunge emner op til 50 t kan positioneres sikkert med produktionshallens 2×25-t-kransystem og håndteres under svejseprocessen. Dermed kan selv storformatede rør, bjælker og svejsekonstruktioner med lange sømsegmenter svejses fuldmekaniseret.
Maskindata
| Maskine | Rækkevidde | Arbejdshøjde | Svejsestrøm | Tråddiameter |
|---|---|---|---|---|
| ESAB ROMAR RM7070 SAR 400 · Pulversvejsemast (UP) | 7 m | 7 m | 1.250 A | op til 4 mm |

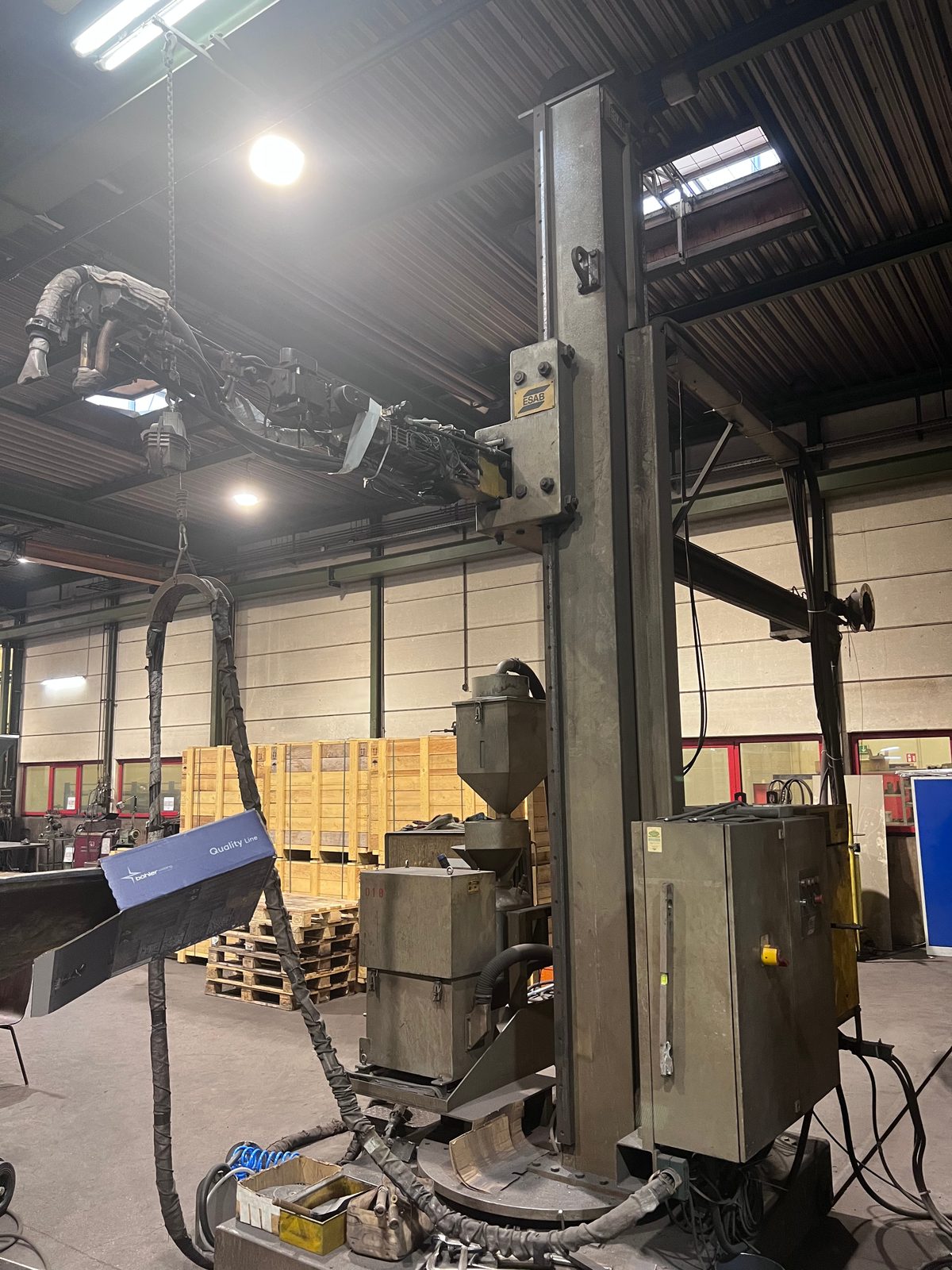

| ESAB CAB 300M · Pulversvejsemast (UP) | 4 m | 5 m | 800 A | op til 4 mm |

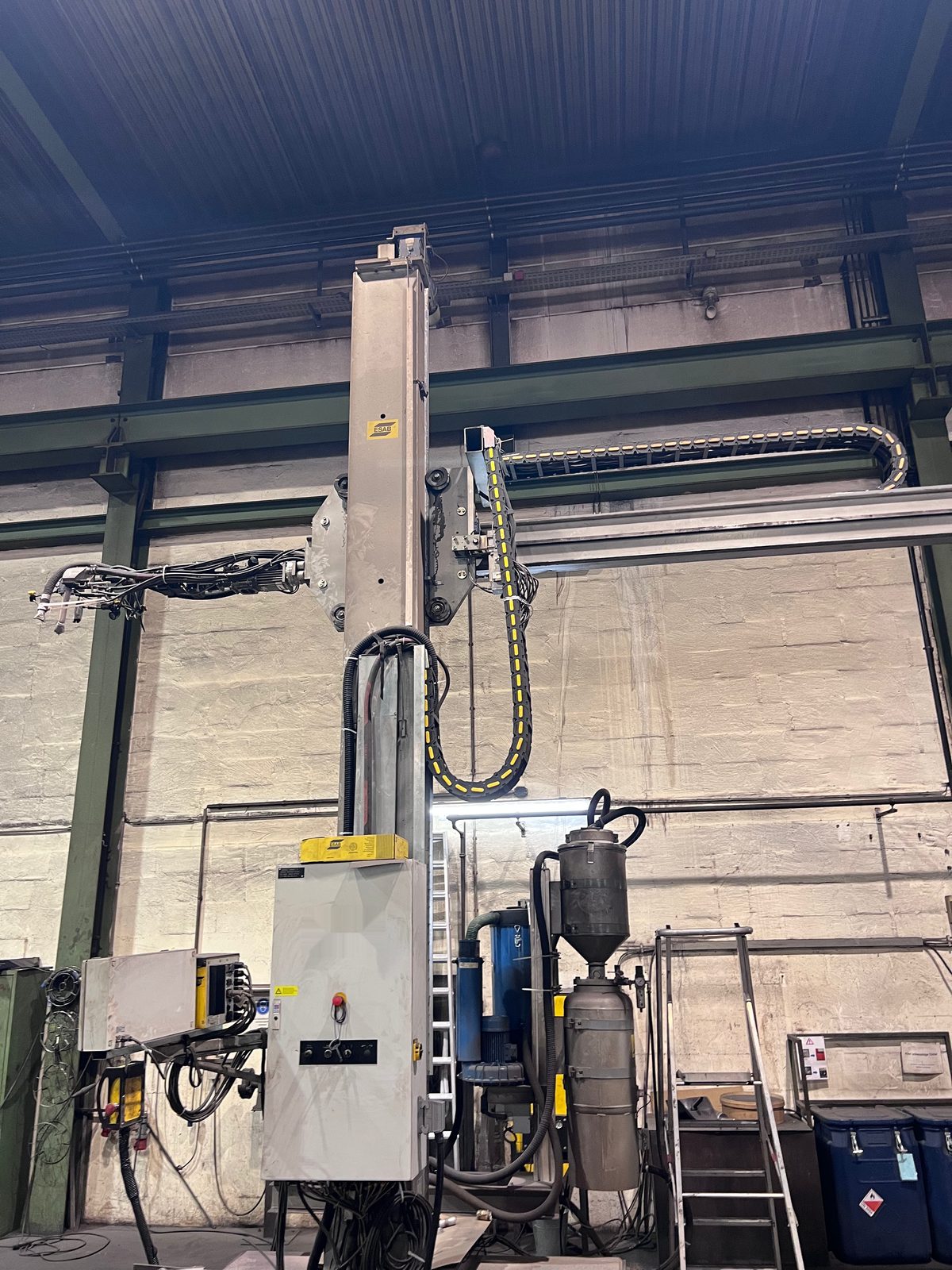

| ESAB MKP · Pulversvejsemast (UP) | 5 m | 5 m | 800 A | op til 4 mm |
Hvornår er pulversvejsning (UP) den rette metode?
UP-svejsning er ikke den optimale metode til enhver søm – den udfolder sine styrker dér, hvor følgende betingelser er opfyldt:
- Lange, lige sømforløb (langsgående og ringformede sømme)
- Høje krav til indtrængningsdybde og sømstyrke
- Tunge emner, hvor manuel svejsning ikke rækker kapacitetsmæssigt
- Konstruktionsstål, højstyrkestål, finkornstål og Hardox
- Store sømvoluminer med høj afsmeltningsydelse
Til korte sømme, komplekse geometrier eller tilslutningssømme suppleres UP-svejsning med MAG- eller TIG-svejsning. Metodevalget sker efter emnekravene – inden for samme konstruktion kan flere metoder kombineres.
Egnede materialer til pulversvejsning (UP)
Ved pulversvejsning forarbejder Bock overvejende europæisk kvalitetsstål med sporbar oprindelse:
- Konstruktionsstål (S235, S355)
- Finkornstål og højstyrke konstruktionsstål
- Hardox (slidbestandigt stål til abrasivt belastede emner)
- Yderligere konstruktionsstål efter tegning eller specifikation
Materialekvalitet og materialeoprindelse dokumenteres ved tilsvarende projekt- eller kundekrav med attester og prøvningscertifikater.
Certificeret svejsevirksomhed – DIN EN 1090-2 EXC3, EN ISO 3834-2 og NDT
Bock Maschinenbau er certificeret svejsevirksomhed efter DIN EN 1090-2 EXC3 og EN ISO 3834-2. Suppleret med et certificeret kvalitetsledelsessystem efter DIN EN ISO 9001:2015 udgør disse standarder en forpligtende kvalitetsramme for alt svejsearbejde: svejseprocedurekvalifikationer, prøvningskrav og dokumentationspligter er en fast del af produktionen. Aktuelle certifikater er tilgængelige som PDF for kunder med dokumentationspligt.
Kvalitetssikring og ikke-destruktiv prøvning
Svejsesømme ledsages af egnede kvalitetssikringstiltag. Alt efter emne, materiale, sømkrav og kundekrav kan der anvendes visuel kontrol og ikke-destruktive prøvningsmetoder (NDT).
- Visuel kontrol (VT), penetrantprøvning (PT) og magnetpulverprøvning (MT) er til rådighed i eget hus med level 2-kvalifikation efter DIN EN ISO 9712.
- Ultralydsprøvning (UT) er projektspecifikt til rådighed i eget hus med certificeret prøvningspersonale.
Dette omfatter overfladeindikationer, revner, overfladenære uregelmæssigheder samt indre uregelmæssigheder i egnede emner og svejsesamlinger.
Prøvnings- og dokumentationskrav aftales projektspecifikt efter tegning, normative krav og kundekrav.
CNC-bearbejdning, sandblæsning, lakering og montage efter behov
Emner, der fremstilles med pulversvejsning (UP), kræver ofte yderligere produktionstrin. Følgende ydelser kan integreres i projektforløbet:
- CNC-bearbejdning af store emner
- Tung CNC-bearbejdning op til 50 t, portalfræsning op til 26.000 mm, karruseldrejning op til Ø 4.800 mm.
- Overfladeforberedelse
- Sandblæsning op til Sa 2,5 i en storformats blæsekabine.
- Korrosionsbeskyttelse og lakering
- Industrilakering efter EN ISO 12944 i en 25 × 7 × 6 m stor lakeringskabine.
- Montage
- Projektspecifik for- eller delmontage af komponenter.
Emnerne kan dermed ikke blot svejses, men også bearbejdes, sandblæses, overfladebehandles eller formonteres – alt efter aftale og projektkrav inden for samme fabrik.
Typiske anvendelser af pulversvejsning (UP)
Pulversvejsning (UP) hos Bock anvendes dér, hvor der kræves høj sømkvalitet, store sømdybder og fuldmekaniseret processtyring:

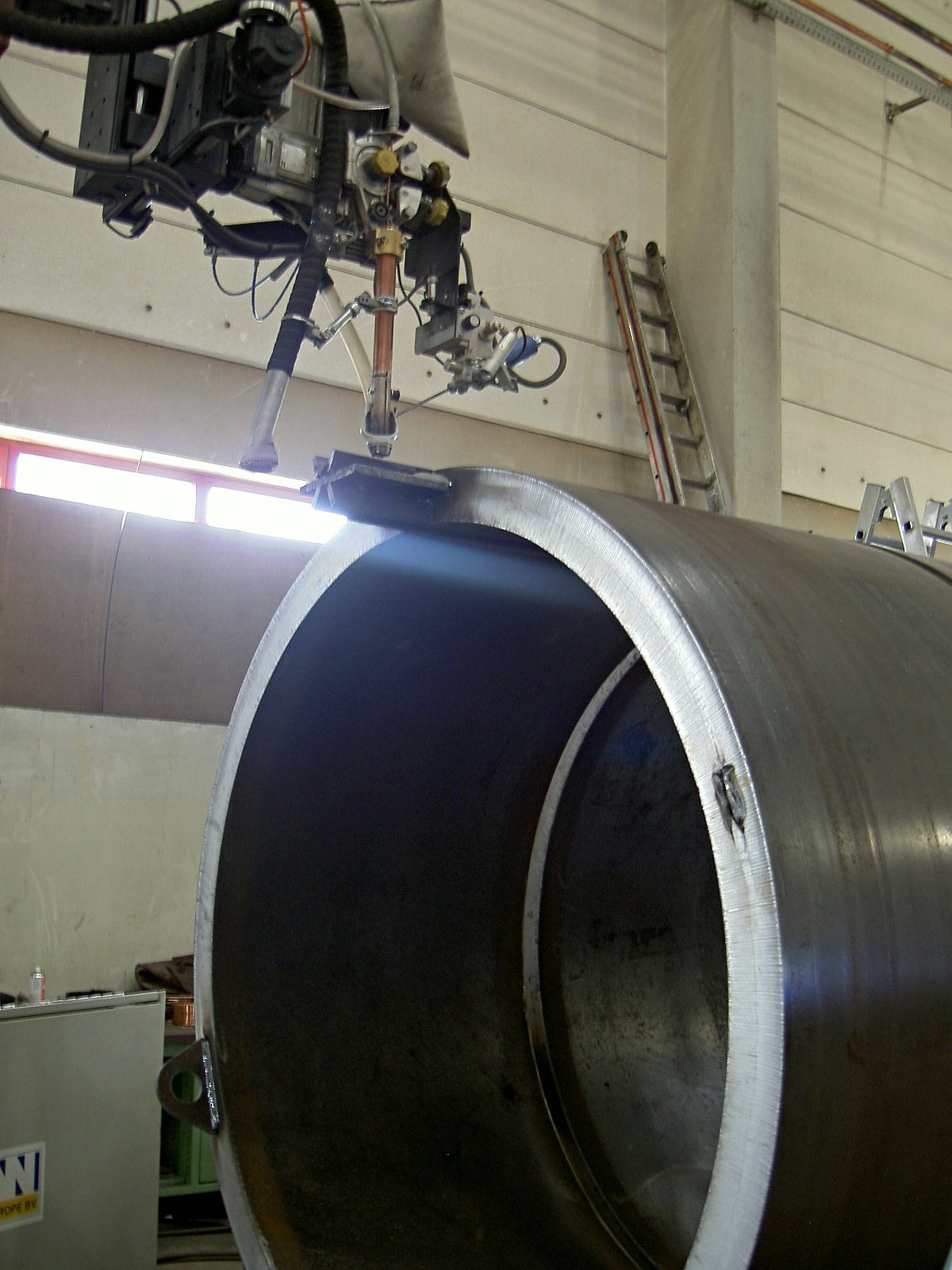

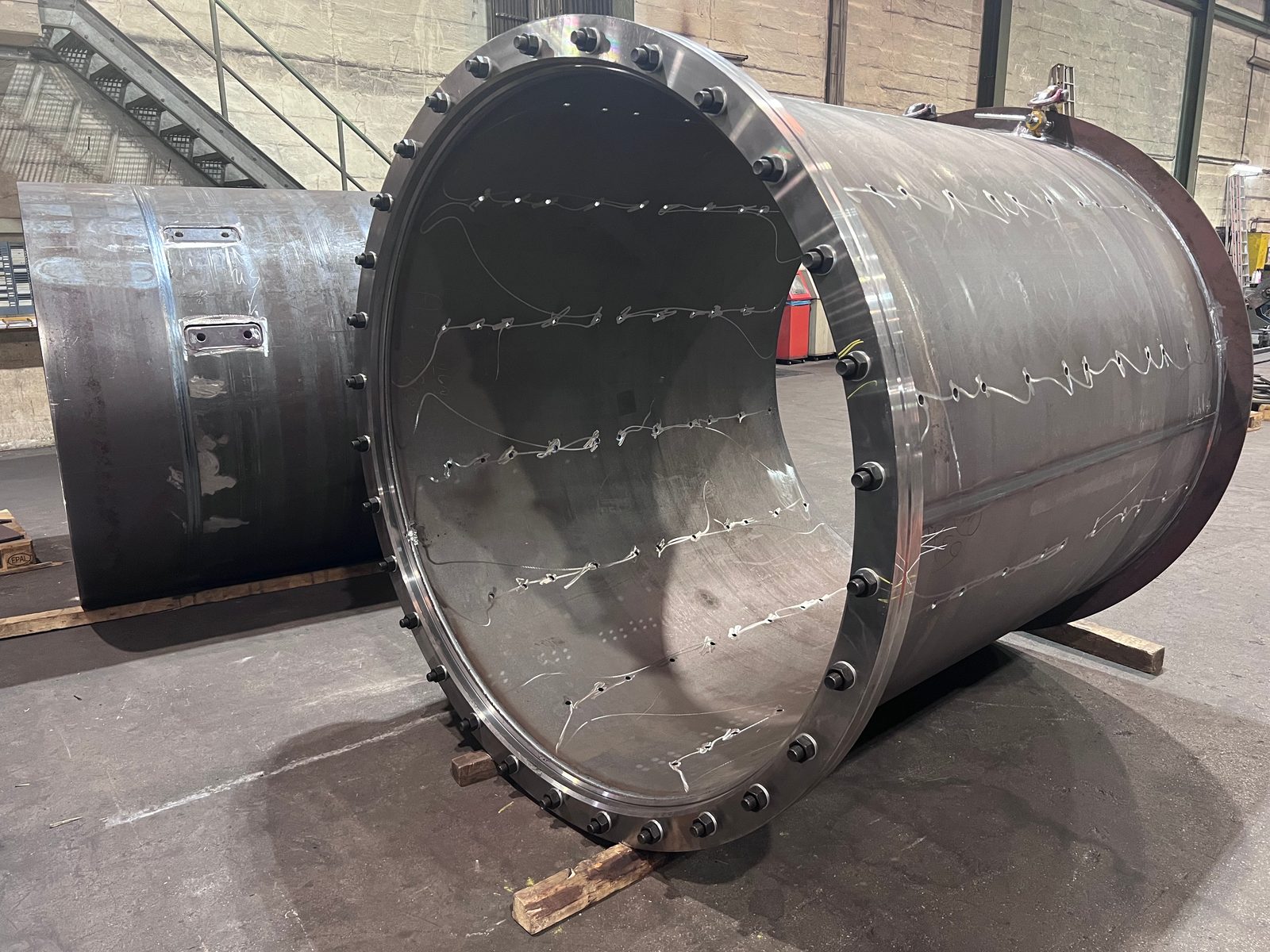

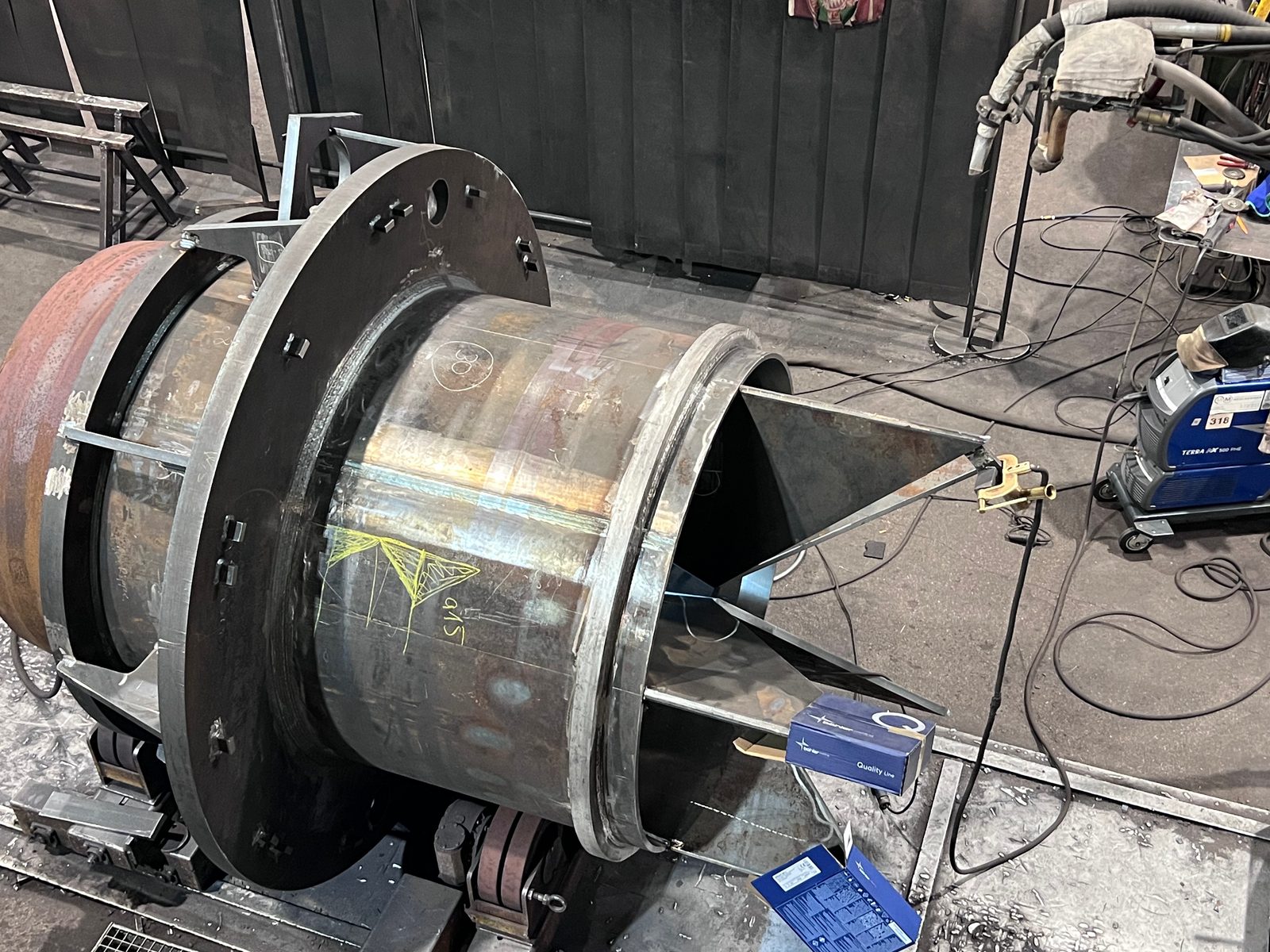

- Langsgående og ringformede sømme på rør, hulprofiler og beholdere

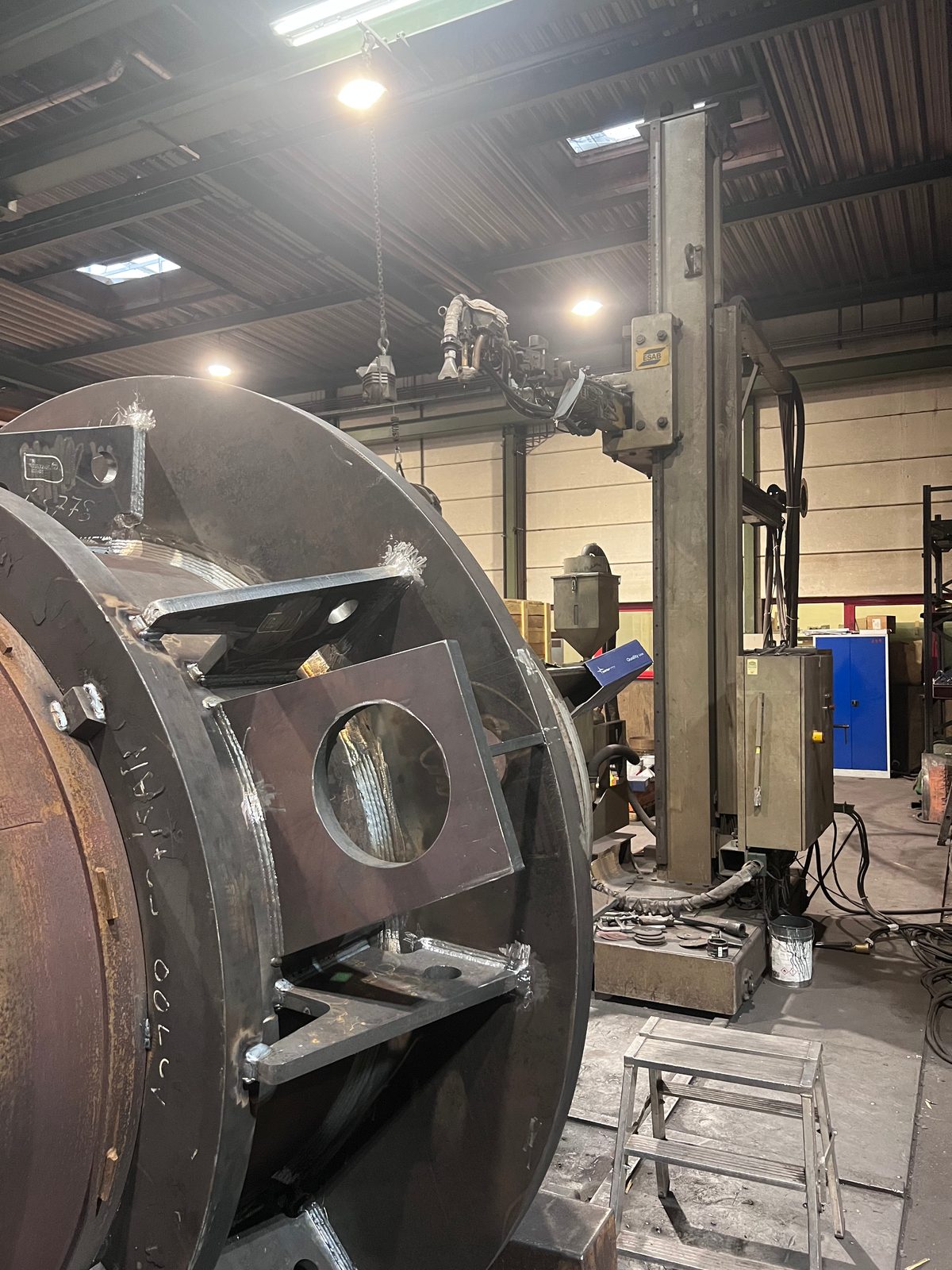

- Bærende sømme på tunge bjælker og svejsekonstruktioner
- Store, serielignende sømsegmenter med højt afsmeltningsvolumen
- Højstyrkesømme på Hardox og finkornstål
- Emner inden for kran-, anlægs- og specialkøretøjsbygning
UP-svejsning supplerer metodespektret for svejste enheder og tunge svejsekonstruktioner – ikke som erstatning for MAG eller TIG, men som specialiseret metode til definerede sømtyper og emneklasser.
Pulversvejsning (UP) – hvorfor Bock
Bock Maschinenbau driver fuldmekaniseret pulversvejsning (UP) på fabrikken i Lorch som del af en certificeret svejseafdeling:
- Anlæg
- ESAB-svejseanlæg med udliggere med op til 7 m rækkevidde og op til 1.250 A svejsestrøm
- Krankapacitet
- 2×25-t-kransystem – 50 t samlet løftekapacitet til sikker håndtering af storformatede emner
- Certificering
- DIN EN 1090-2 EXC3, EN ISO 3834-2 og DIN EN ISO 9001:2015
- Materialekompetence
- Europæisk kvalitetsstål som konstruktionsstål, finkornstål og Hardox
- Kvalitetssikring
- VT, PT og MT i eget hus level 2 efter DIN EN ISO 9712; UT projektspecifikt i eget hus
- Efterfølgende processer
- CNC-bearbejdning, sandblæsning, lakering og montage kan integreres på samme fabrik
- Underleverandør til beholderbygning
- Lange, bærende UP-sømme for beholder- og apparatbyggere fra Stuttgart-området og hele DACH-regionen – hos den certificerede svejsevirksomhed i Lorch.
Kontakt
Dit projekt — direkte fra regionen
Send os din forespørgsel om lønproduktion, stålkonstruktion eller specialmaskinbygning — vi vender hurtigt tilbage.
Send forespørgsel om pulversvejsning
Til en første vurdering beder vi om tegning eller teknisk specifikation, materiale, sømgeometri og krav til kvalitet, prøvning og dokumentation. Vi vurderer metodens egnethed og udarbejder et projektspecifikt tilbud.
