Zváranie pod tavivom (UP) podľa DIN EN 1090-2 EXC3
Hlboké, vysokopevné pozdĺžne a priečne zvary na ťažkých dieloch do 50 t – plne mechanizované zváranie pod tavivom podľa DIN EN 1090-2 EXC3 v Lorchu.
Zariadenia ESAB s vysokým odtavovacím výkonom pre veľké objemy zvarov.
Vysokopevné pozdĺžne a priečne zvary aj na veľkorozmerných štruktúrach.
Žeriavový systém 2×25 t pre bezpečnú manipuláciu s ťažkými dielmi.
Certifikovaná zváračská prevádzka podľa EXC3, EN ISO 3834-2 a ISO 9001.
VT, PT a MT podľa DIN EN ISO 9712 interne, UT v závislosti od projektu cez nášho kooperačného partnera.
CNC obrábanie, pieskovanie, lakovanie a montáž v rámci toho istého závodu.
Zváranie pod tavivom v Bocku – plne mechanizované, vysokopevné, veľkorozmerné

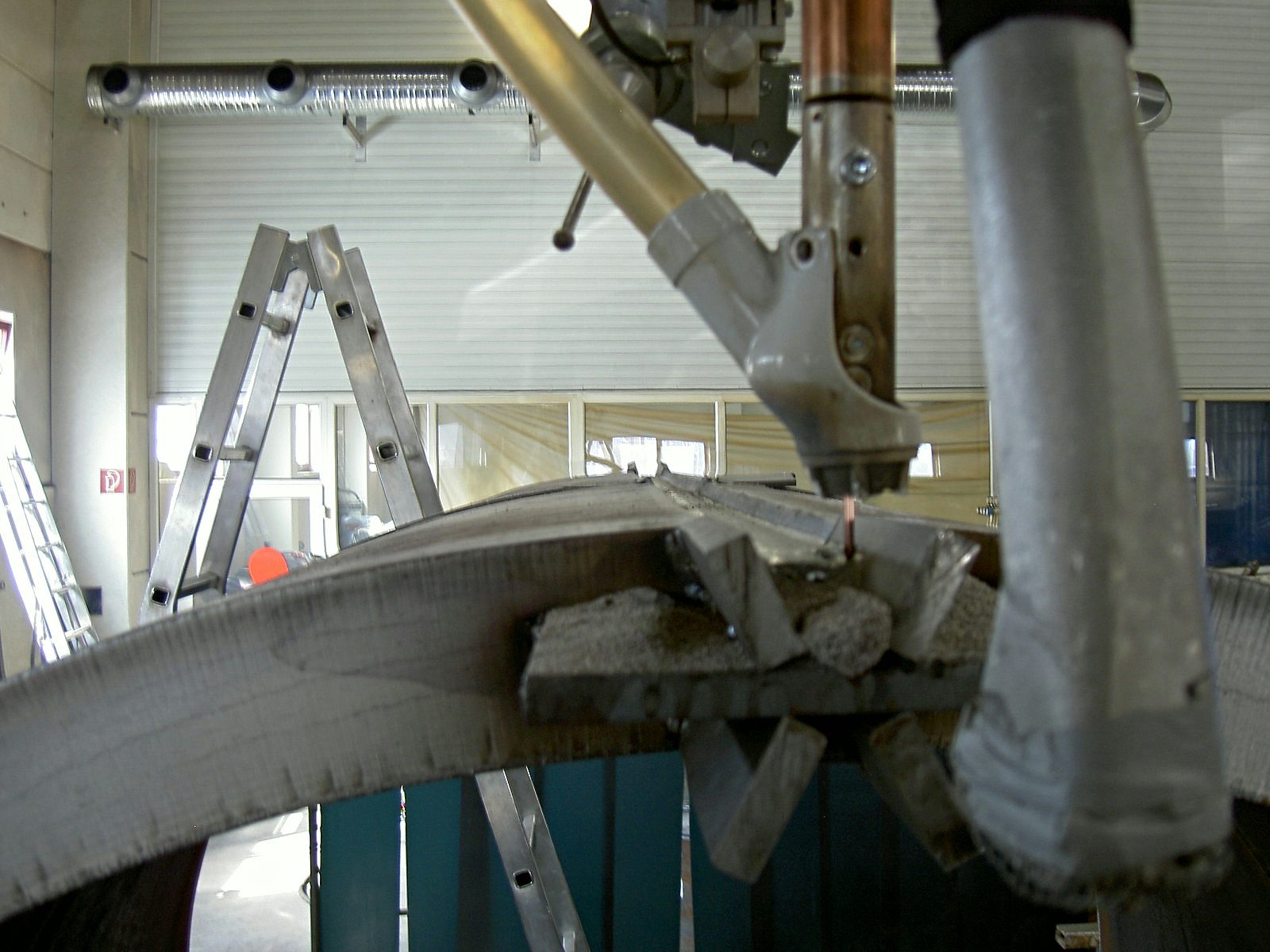

Zváranie pod tavivom (UP) je plne mechanizovaná metóda oblúkového zvárania, pri ktorej oblúk horí pod vrstvou granulovaného taviva. Metóda umožňuje veľké hĺbky závaru, nízke straty rozstrekom a rovnomerný povrch zvaru – pri súčasne vysokom odtavovacom výkone a stabilnom vedení procesu.
V Bocku sa zváranie pod tavivom používa pre dlhé, rovné zvary na ťažkých dieloch a veľkorozmerných konštrukciách – tam, kde zváranie MAG alebo WIG naráža na kapacitné alebo procesno-technické hranice. Typickými aplikáciami sú nosné pozdĺžne zvary na rúrových profiloch, nosníkoch, nádobách a zváraných konštrukciách s vysokými požiadavkami na pevnosť.
Výroba je zasadená do certifikovaného rámca kvality podľa DIN EN 1090-2 EXC3 a EN ISO 3834-2. Kvalifikácie zváracích procesov, požiadavky na skúšky a dokumentačné povinnosti sú pevnou súčasťou výrobných procesov.

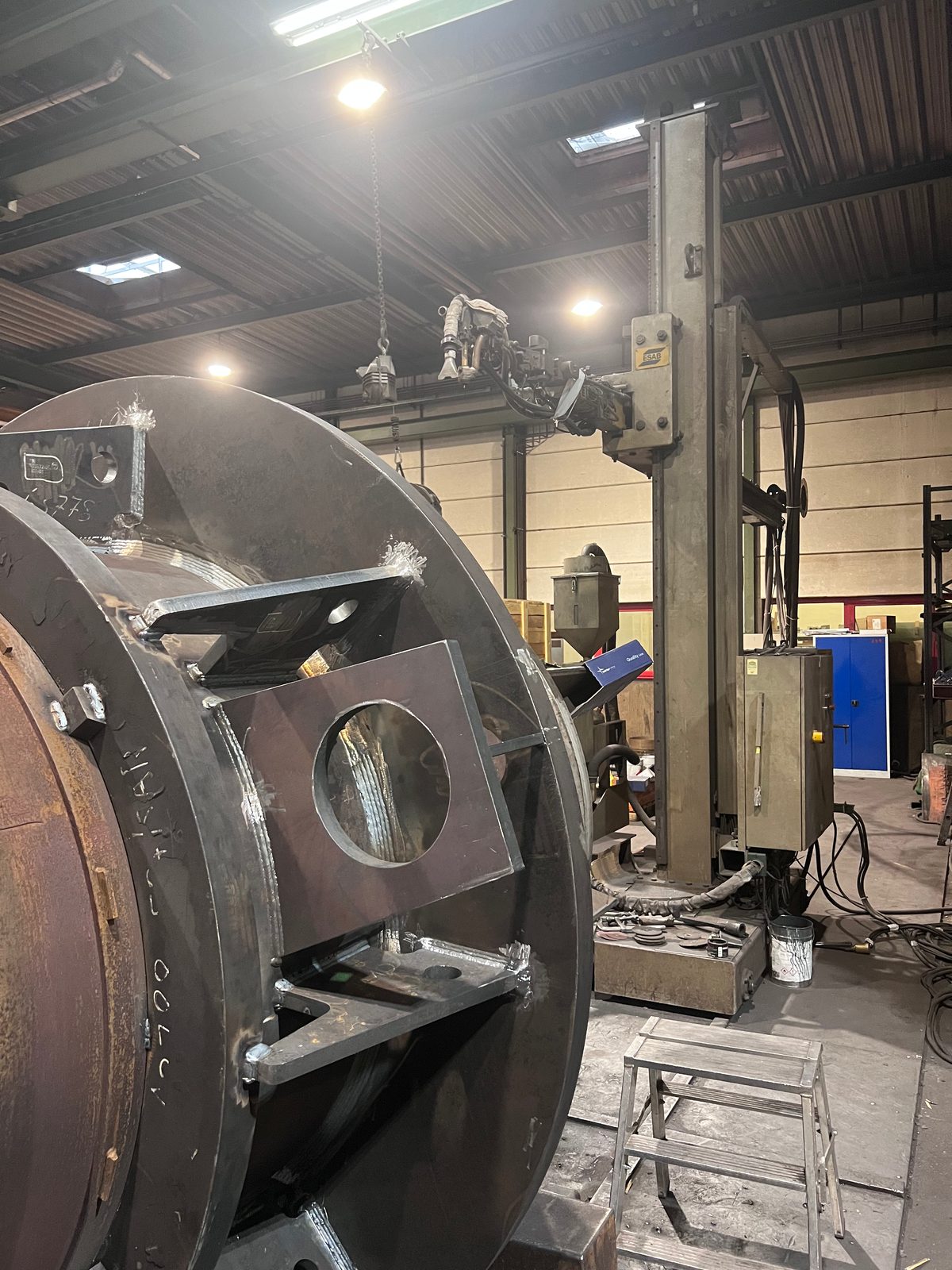

Zváracie zariadenia ESAB – výložníky do 7 m, až 1 250 A
Zariadenie na zváranie pod tavivom v Bocku je založené na komponentoch ESAB so zváracími stožiarmi a výložníkmi, ktoré umožňujú dosah až 7 m. Zvárací prúd dosahuje až 1 250 A – predpoklad pre veľké hĺbky závaru a vysokopevné zvary na masívnych dieloch.
Ťažké diely do 50 t možno bezpečne polohovať a manipulovať s nimi počas zvárania pomocou žeriavového systému 2×25 t vo výrobnej hale. Vďaka tomu možno plne mechanizovane zvárať aj veľkorozmerné rúry, nosníky a zvárané konštrukcie s dlhými segmentmi zvarov.

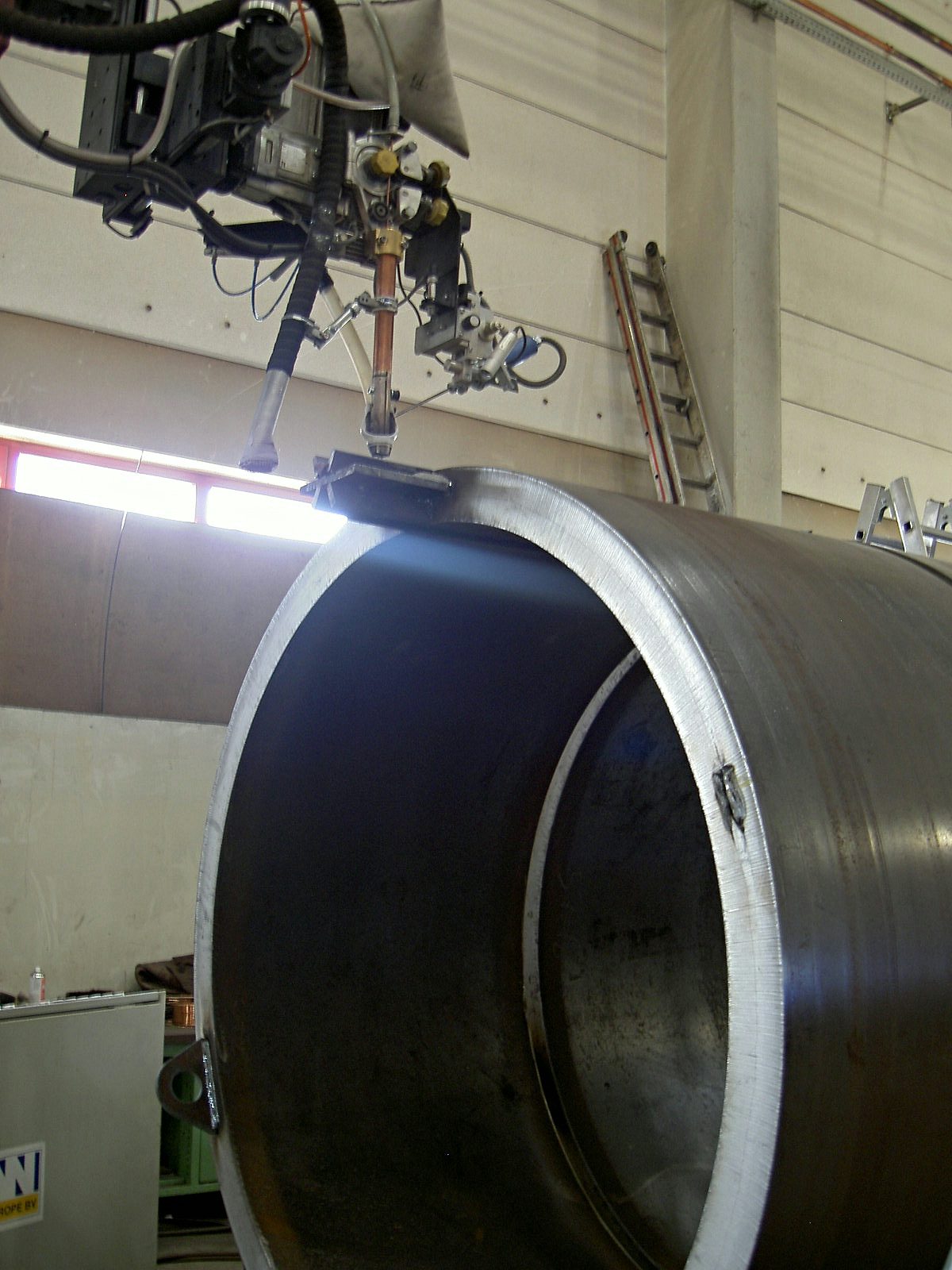

Zváranie pod tavivom rúr a nádob

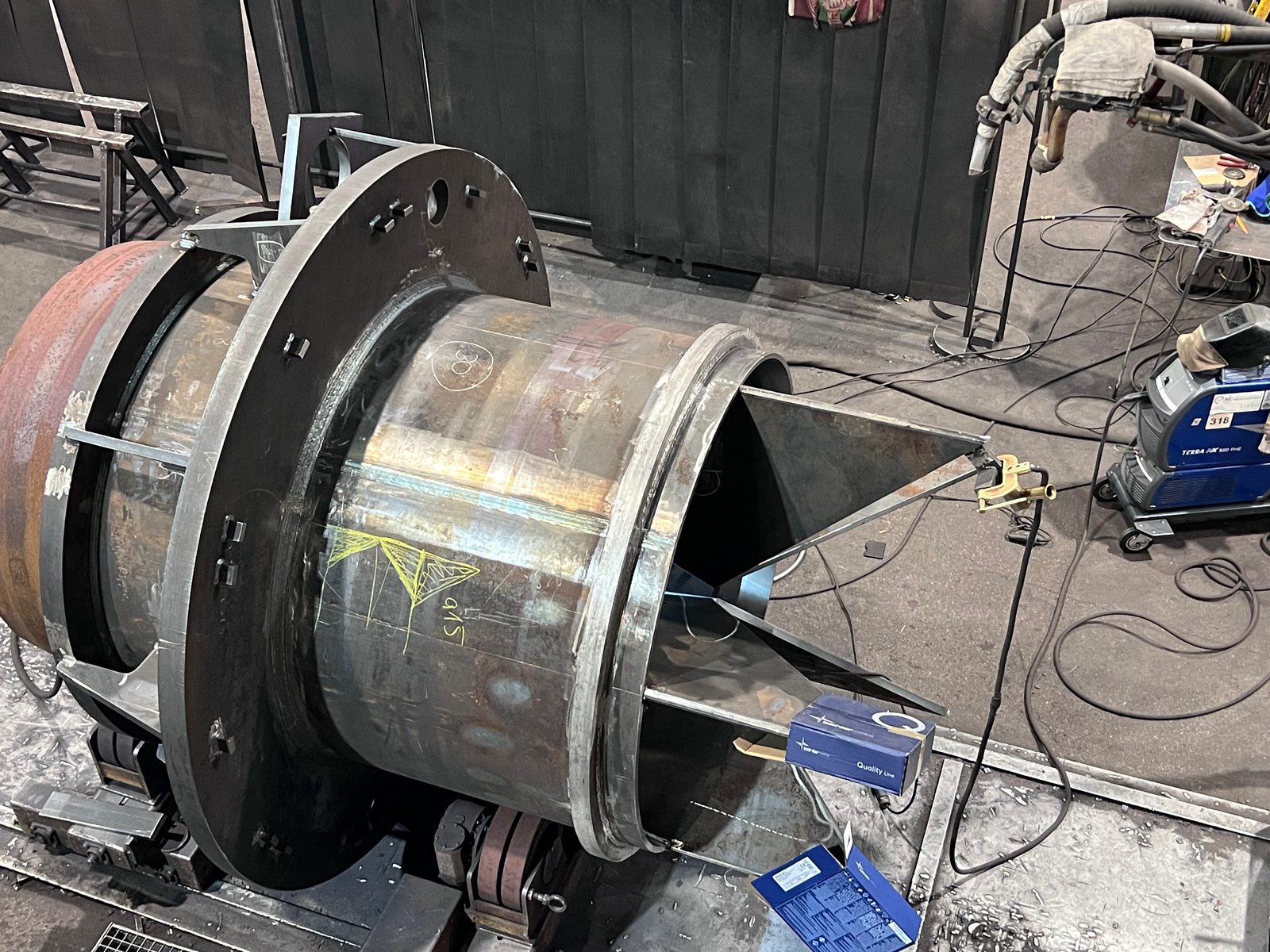

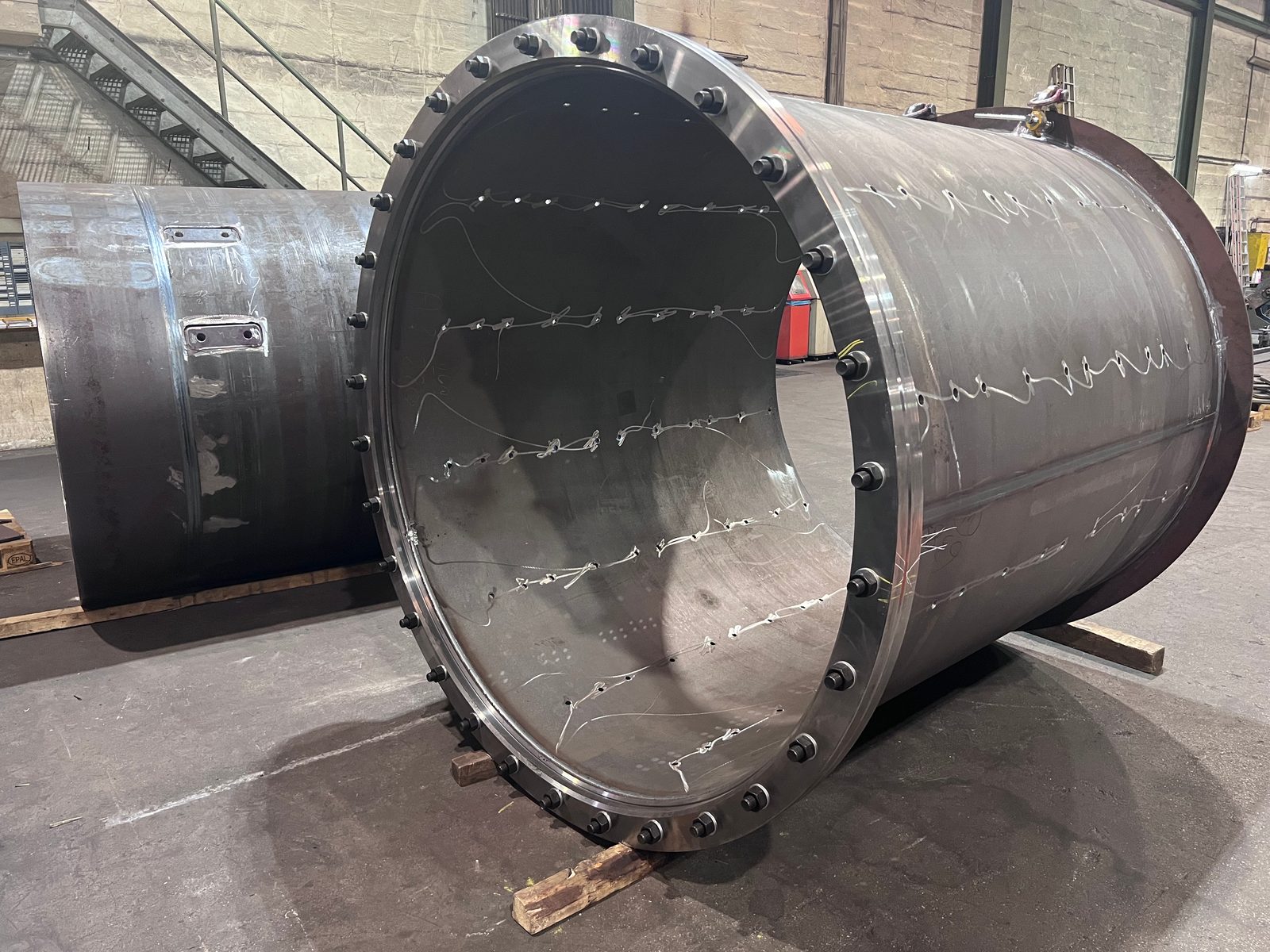

Rúrové a nádobové diely sa na zváranie pod tavivom ustavujú na valčekové otočné podpery. Dlhé pozdĺžne a obvodové zvary na veľkoformátových dieloch tak vznikajú plne mechanizovane a poloha zvaru zostáva počas celého procesu pod kontrolou.
Metóda je vhodná najmä pre opakujúce sa nosné priebehy zvarov na rúrach, valcoch a nádobách – všade tam, kde sa vyžaduje veľká hĺbka závaru, rovnomerná kvalita zvaru a vysoký odtavovací výkon.
Údaje stroja
| Stroj | Vyloženie | Pracovná výška | Zvárací prúd | Priemer drôtu |
|---|---|---|---|---|
| ESAB ROMAR RM7070 SAR 400 · Stĺp na zváranie pod tavivom | 7 m | 7 m | 1 250 A | do 4 mm |

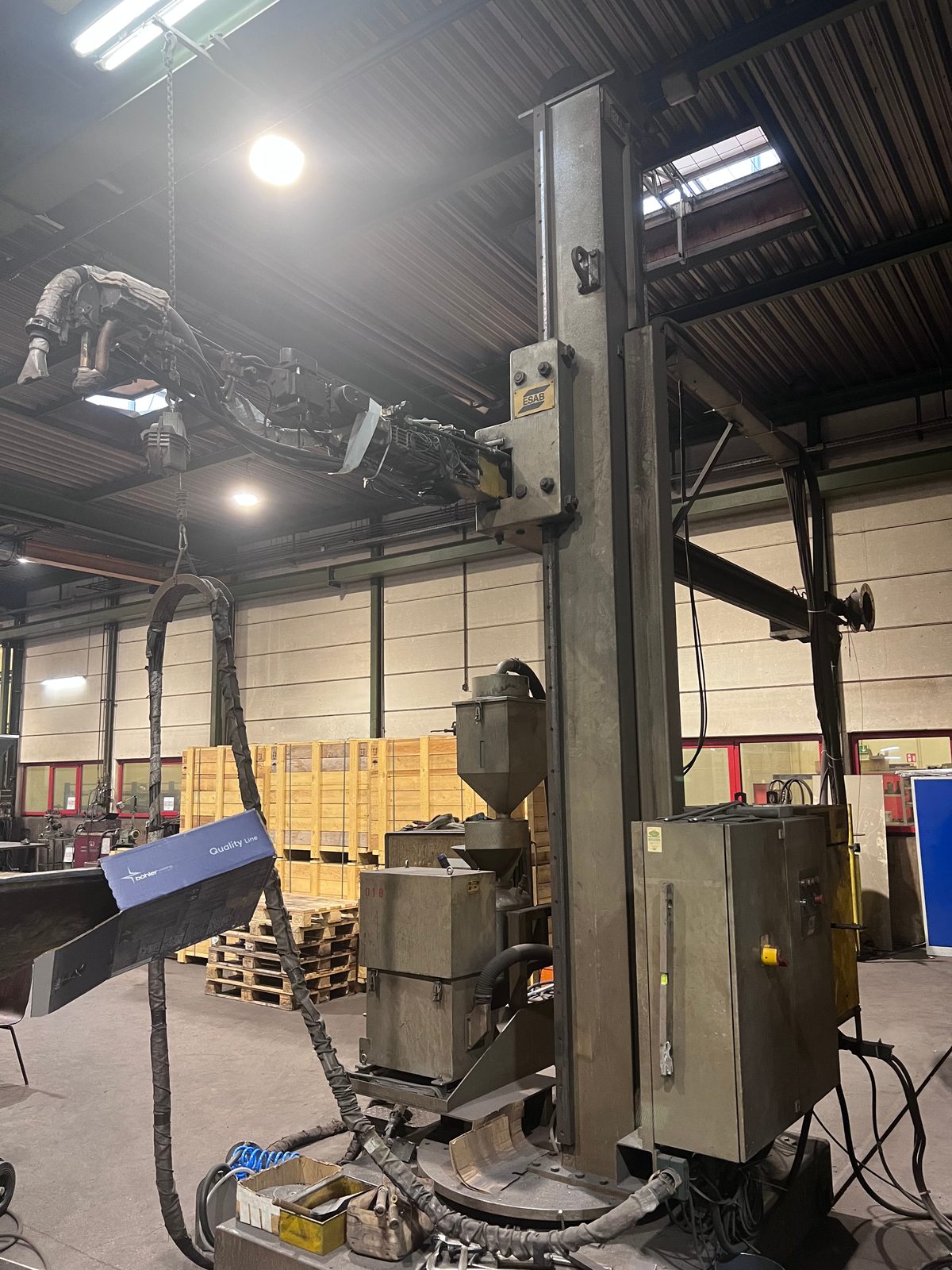

| ESAB CAB 300M · Stĺp na zváranie pod tavivom | 4 m | 5 m | 800 A | do 4 mm |

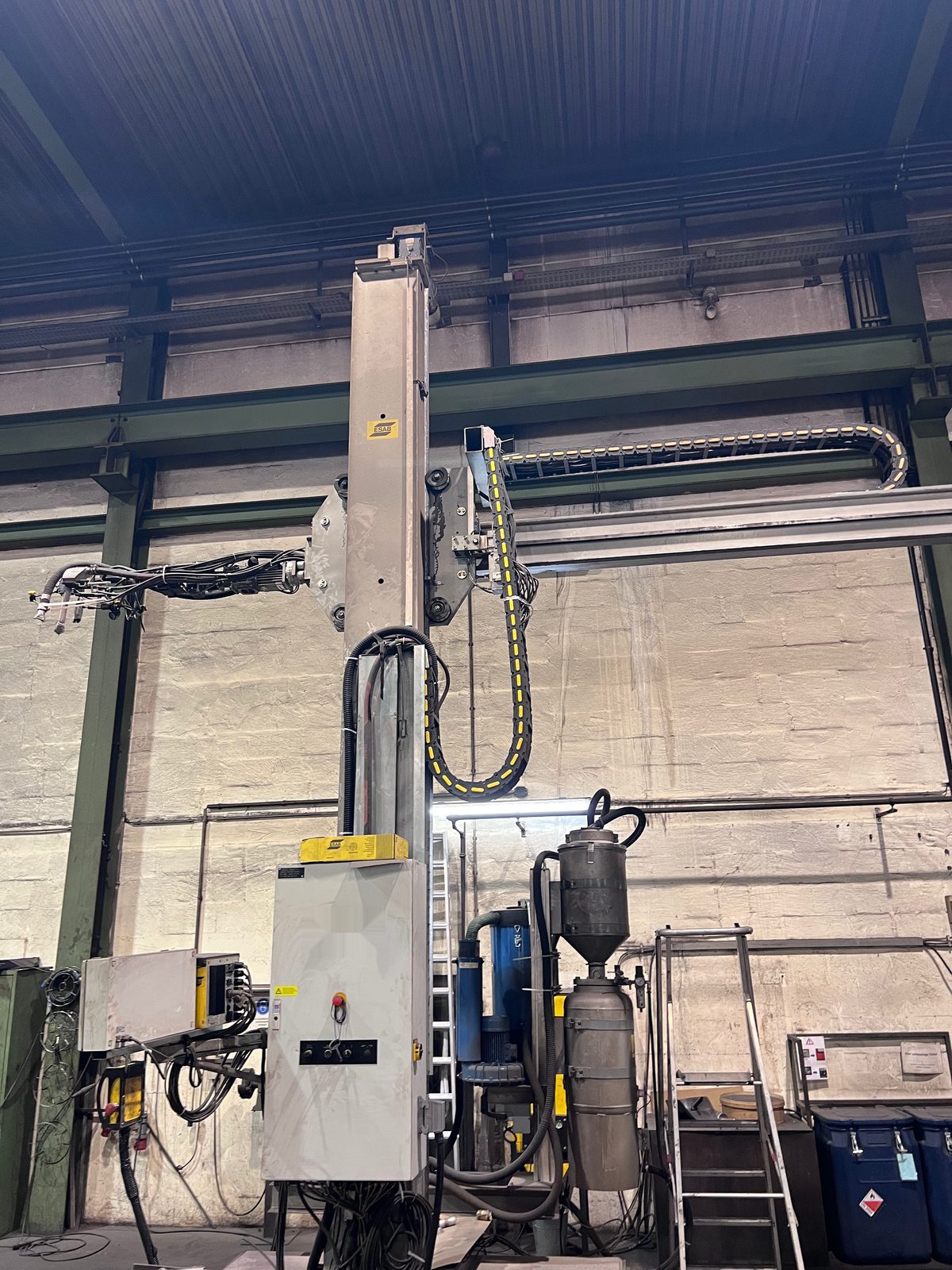

| ESAB MKP · Stĺp na zváranie pod tavivom | 5 m | 5 m | 800 A | do 4 mm |
Kedy je zváranie pod tavivom správnou metódou?
Zváranie pod tavivom nie je optimálnou metódou pre každý zvar – svoje prednosti uplatňuje tam, kde platia nasledujúce podmienky:
- Dlhé, rovné priebehy zvarov (pozdĺžne a obvodové zvary)
- Vysoké požiadavky na hĺbku závaru a pevnosť zvaru
- Ťažké diely, pri ktorých ručné zváranie kapacitne nestačí
- Konštrukčná oceľ, vysokopevná konštrukčná oceľ, jemnozrnná konštrukčná oceľ a Hardox
- Veľké objemy zvarov s vysokým odtavovacím výkonom
Pre krátke zvary, zložité geometrie alebo nadväzujúce zvary sa zváranie pod tavivom dopĺňa zváraním MAG alebo WIG. Voľba metódy sa riadi požiadavkami dielu – v rámci jednej konštrukcie možno kombinovať viacero metód.
Vhodné materiály pre zváranie pod tavivom
Pri zváraní pod tavivom spracúva Bock prevažne európske kvalitné ocele s preukázateľným pôvodom:
- Konštrukčná oceľ S235, S355 – Štandardná konštrukčná oceľ
- Jemnozrnná oceľ do S1100 – vysokopevnostná, zvariteľná
- Hardox 400 / 500 – Oteruvzdorná oceľ pre namáhané súčasti
- Špeciálne ocele podľa výkresu a zadania zákazníka
Kvalita materiálu a pôvod materiálu sa pri príslušných projektových alebo zákazníckych požiadavkách dokumentujú prostredníctvom dokladov a atestov o skúškach.
Certifikovaná zváračská prevádzka – DIN EN 1090-2 EXC3, EN ISO 3834-2 a NDT
Bock Maschinenbau je certifikovaná zváračská prevádzka podľa DIN EN 1090-2 EXC3 a EN ISO 3834-2. Doplnené o certifikovaný systém manažérstva kvality podľa DIN EN ISO 9001:2015 tvoria tieto normy záväzný rámec kvality pre všetky zváračské práce: kvalifikácie zváracích procesov, požiadavky na skúšky a dokumentačné povinnosti sú pevnou súčasťou výroby. Aktuálne certifikáty sú k dispozícii ako PDF pre zákazníkov s povinnosťou preukazovania.
Zabezpečenie kvality a nedeštruktívne skúšanie
Zvary sú sprevádzané vhodnými opatreniami na zabezpečenie kvality. Podľa dielu, materiálu, požiadaviek na zvar a požiadaviek zákazníka sa môže použiť vizuálna kontrola a nedeštruktívne skúšobné metódy (NDT).
- Vizuálna kontrola (VT), kapilárna skúška (PT) a skúška magnetickou práškovou metódou (MT) sú k dispozícii interne s kvalifikáciou na úrovni Level 2 podľa DIN EN ISO 9712.
- Ultrazvuková skúška (UT) je v závislosti od projektu k dispozícii interne prostredníctvom certifikovaného skúšobného personálu nášho kooperačného partnera. Objemové skúšky (rádiografická skúška RT, ultrazvuková skúška UT) zabezpečujú, pokiaľ sú objednané, kvalifikovaní partneri.
Toto zachytáva povrchové indikácie, trhliny, nepravidelnosti blízko povrchu, ako aj vnútorné nepravidelnosti vo vhodných dieloch a zvarových spojoch.
Požiadavky na skúšky a dokumentáciu sa dohodnú v závislosti od projektu podľa výkresu, normatívnych požiadaviek a požiadaviek zákazníka.
Certifikáty pre zváranie pod tavivom
1 / 3
CNC obrábanie, pieskovanie, lakovanie a montáž v prípade potreby
Diely vyrobené zváraním pod tavivom si často vyžadujú ďalšie výrobné kroky. Do priebehu projektu možno integrovať nasledujúce služby:
- CNC obrábanie veľkých dielov
- CNC obrábanie ťažkých dielov do 50 t, portálové frézovanie do 26 000 mm, karuselové sústruženie do Ø 4 800 mm.
- Príprava povrchu
- Pieskovanie do Sa 2,5 vo veľkorozmernej tryskacej kabíne.
- Antikorózna ochrana a lakovanie
- Priemyselné lakovanie podľa EN ISO 12944 vo veľkej lakovacej kabíne s rozmermi 25 × 7 × 6 m.
- Montáž
- Predmontáž alebo čiastočná montáž komponentov v závislosti od projektu.
Diely tak možno nielen zvárať, ale aj obrábať, otryskávať, povrchovo upravovať alebo predmontovať – podľa dohody a požiadaviek projektu v rámci toho istého závodu.
Typické aplikácie zvárania pod tavivom
Zváranie pod tavivom v Bocku sa používa tam, kde sa vyžaduje vysoká kvalita zvaru, veľké hĺbky zvarov a plne mechanizované vedenie procesu:
- Pozdĺžne a obvodové zvary na rúrach, dutých profiloch a nádobách
- Nosné zvary na ťažkých nosníkoch a zváraných konštrukciách
- Veľké, sériám podobné segmenty zvarov s vysokým objemom odtavenia
- Vysokopevné zvary na Hardoxe a jemnozrnnej konštrukčnej oceli
- Diely v oblasti výroby žeriavov, zariadení a špeciálnych vozidiel
Zváranie pod tavivom dopĺňa spektrum metód pre zvárané zostavy a ťažké zvárané konštrukcie – nie ako náhrada za MAG alebo WIG, ale ako špecializovaná metóda pre definované typy zvarov a triedy dielov.
Zváranie pod tavivom – prečo Bock
Bock Maschinenbau prevádzkuje plne mechanizované zváranie pod tavivom v lokalite Lorch ako súčasť certifikovanej zváračskej prevádzky:
- Zariadenie
- Zváracie zariadenie ESAB s výložníkmi s dosahom do 7 m a so zváracím prúdom až 1 250 A
- Kapacita žeriava
- Žeriavový systém 2×25 t – celková nosnosť 50 t pre bezpečnú manipuláciu s veľkorozmernými dielmi
- Certifikácia
- DIN EN 1090-2 EXC3, EN ISO 3834-2 a DIN EN ISO 9001:2015
- Materiálová kompetencia
- Európske kvalitné ocele ako konštrukčná oceľ, jemnozrnná konštrukčná oceľ a Hardox
- Zabezpečenie kvality
- VT, PT a MT interne na úrovni Level 2 podľa DIN EN ISO 9712; UT v našom závode cez nášho kooperačného partnera
- Nadväzujúce procesy
- CNC obrábanie, pieskovanie, lakovanie a montáž je možné integrovať v rámci toho istého závodu
- Dodávateľ pre stavbu nádrží
- Dlhé, nosné zvary zvárané pod tavivom pre výrobcov nádrží a aparátov z regiónu Stuttgartu a celého regiónu DACH – v certifikovanom zváracom podniku v Lorch.
Váš projekt — priamo z regiónu
Pošlite nám dopyt na zákazkovú výrobu, oceľové konštrukcie alebo výrobu špeciálnych strojov — čoskoro sa vám ozveme.
Dopytovať zváranie pod tavivom
Pre prvé posúdenie nám prosím poskytnite výkres alebo technické zadanie, materiál, geometriu zvaru a požiadavky na kvalitu, skúšky a dokumentáciu. Preveríme vhodnosť metódy a vypracujeme ponuku v závislosti od projektu.
