Två portalfräsmaskiner Zayer Thera W med 30° svängbart fräshuvud – rörelseväg upp till 26 000 mm för ovanligt långa och tunga detaljer upp till 50 t i en uppspänning, som legotillverkning i Lorch (Ostalbkreis · Stuttgartregionen) utan minimikvantiteter.
Rörelseväg upp till 26 000 mm
Zayer Thera W 26000 – X 26 000 · Y 5 000 · Z 3 250 mm. En av regionens största rörelsevägar för fräsning.
Två portalfräsmaskiner
Thera W 26000 och Thera W 16000 – parallell kapacitet, korta ledtider och leveranssäkerhet.
30°-fräshuvud på 0,001°
Positionerbart på 0,001° i varje läge – även komplexa och svåråtkomliga ytor.
Tunga detaljer upp till 50 t
2×25-t kransystem och hallinfrastruktur för storformatiga arbetsstycken.
Bord upp till 26,5 × 4 m
Stor uppspänningsyta och styv rullbana med förspänning – stabilt och vibrationsfritt uppspänt.
Stål · Hardox · rostfritt stål
Konstruktionsstål, finkornstål upp till S1100, Hardox 400/500 och rostfritt stål 1.4301/1.4571.
Portalfräsning hos Bock – vad Zayer Thera W klarar
En portalfräsmaskin för fräshuvudet i en portal som är uppburen på båda sidor – det ger maximal styvhet för tung skärande bearbetning av storformatiga detaljer. Bock driver två likadana Zayer Thera W: Thera W 26000 med 26 000 mm rörelseväg och Thera W 16000 med 16 000 mm rörelseväg.

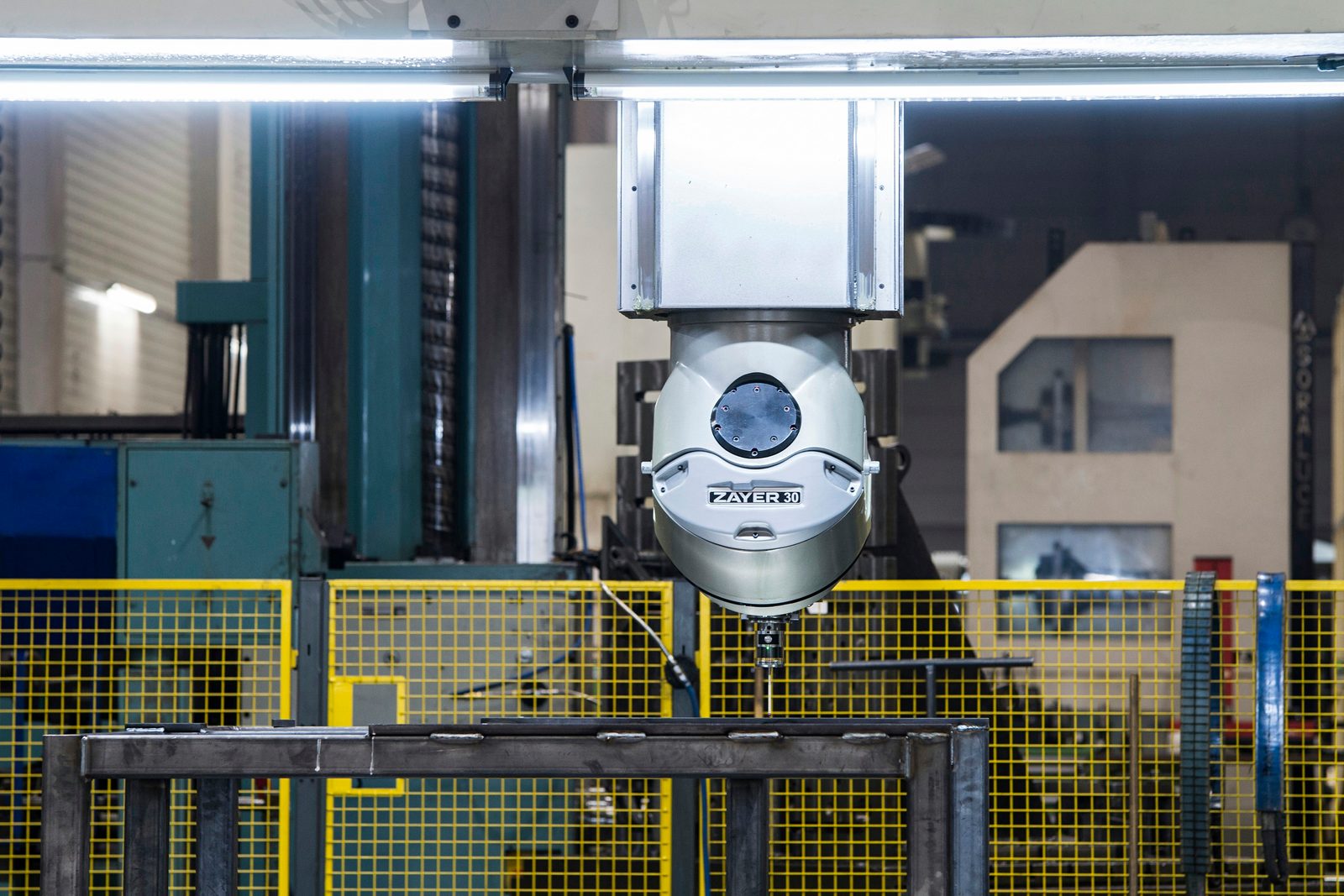

30°-fräshuvudet är positionerbart på 0,001° i varje läge och gör komplexa, sneda och svåråtkomliga ytor åtkomliga i en uppspänning. Den stabila rullbanan med justerbart förspända rullskor ger hög styvhet och därmed hög måttnoggrannhet – även över mycket långa rörelsevägar.
Två maskiner innebär verklig kapacitet: parallell tillverkning av flera order, korta ledtider och driftsäkerhet för tidsbundna projekt. Programmeringen sker efter CAD-data eller ritningsmått – enstaka detaljer, prototyper och småserier på samma villkor, som legotillverkning utan minimikvantiteter.
2×25-t krananläggningen i verkstaden gör det möjligt att rigga tunga arbetsstycken upp till 50 t säkert. Efter portalfräsningen kan detaljerna lämnas direkt vidare till borrverk, svetsning, sandblästring och lackering – allt i samma verkstad i Lorch, utan extern logistik mellan bearbetningsstegen.
Maskindata – portalfräsmaskiner Zayer Thera W
Kärndata för de två portalfräsmaskinerna Zayer Thera W i legotillverkningen hos Bock:
| Parameter | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Förflyttning X (längd) | 26 000 mm | 16 000 mm |
| Förflyttning Y (bredd) | 5 000 mm | 4 000 mm |
| Förflyttning Z (höjd) | 3 250 mm | 2 850 mm |
| Uppspänningsyta bord | 26 500 × 4 000 mm | 16 500 × 3 000 mm |
| Fräshuvud | 30°, positionerbart i varje läge till 0,001° | 30°, positionerbart i varje läge till 0,001° |
| Huvudmotor | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Styrsystem | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Gejd | Rullgejd med justerbar förspänning | Rullgejd med justerbar förspänning |
Vilken maskin som bearbetar din detalj avgör vi utifrån dina krav. Konkret genomförbarhet och toleranser kontrollerar vi per projekt utifrån din ritning.
Typiska tillämpningar för portalfräsning
Portalfräsmaskinerna Zayer Thera W hos Bock används för:
- Grundplattor och maskinbäddar för tung maskintillverkning
- Balkar, ramar och tvärdelar för fordons- och kranbärverk
- Tunga detaljer med långa planytor och hålrader
- Komplext bearbetade strukturdelar för anläggnings- och specialmaskintillverkning
- Förbearbetade ämnen som förtillverkningssteg för svetskonstruktioner
Bearbetade detaljer kan svetsas, blästras och lackeras i samma verkstad. Portalfräsningen i Lorch passar särskilt för storformatiga maskinstativ, styrbanor och strukturdelar med snäva toleranser över långa sträckor – en fräskapacitet som sällan finns hos jämförbara legotillverkare. Kvalitetsdokumentation och mätprotokoll enligt DIN EN ISO 9001:2015 finns som standard.
Material för portalfräsningen
Bock Maschinenbau GmbH använder huvudsakligen europeiska kvalitetsstål:
- Konstruktionsstål S235, S355
- Finkornstål upp till S1100 – höghållfast, svetsbart
- Hardox 400 / 500 – slitstarkt stål
- Rostfritt stål 1.4301, 1.4571 – korrosionsbeständigt
- Specialstål efter ritning och kundkrav
Materialintyg tillhandahålls på begäran eller enligt projektkrav.
Intryck från portalfräsningen

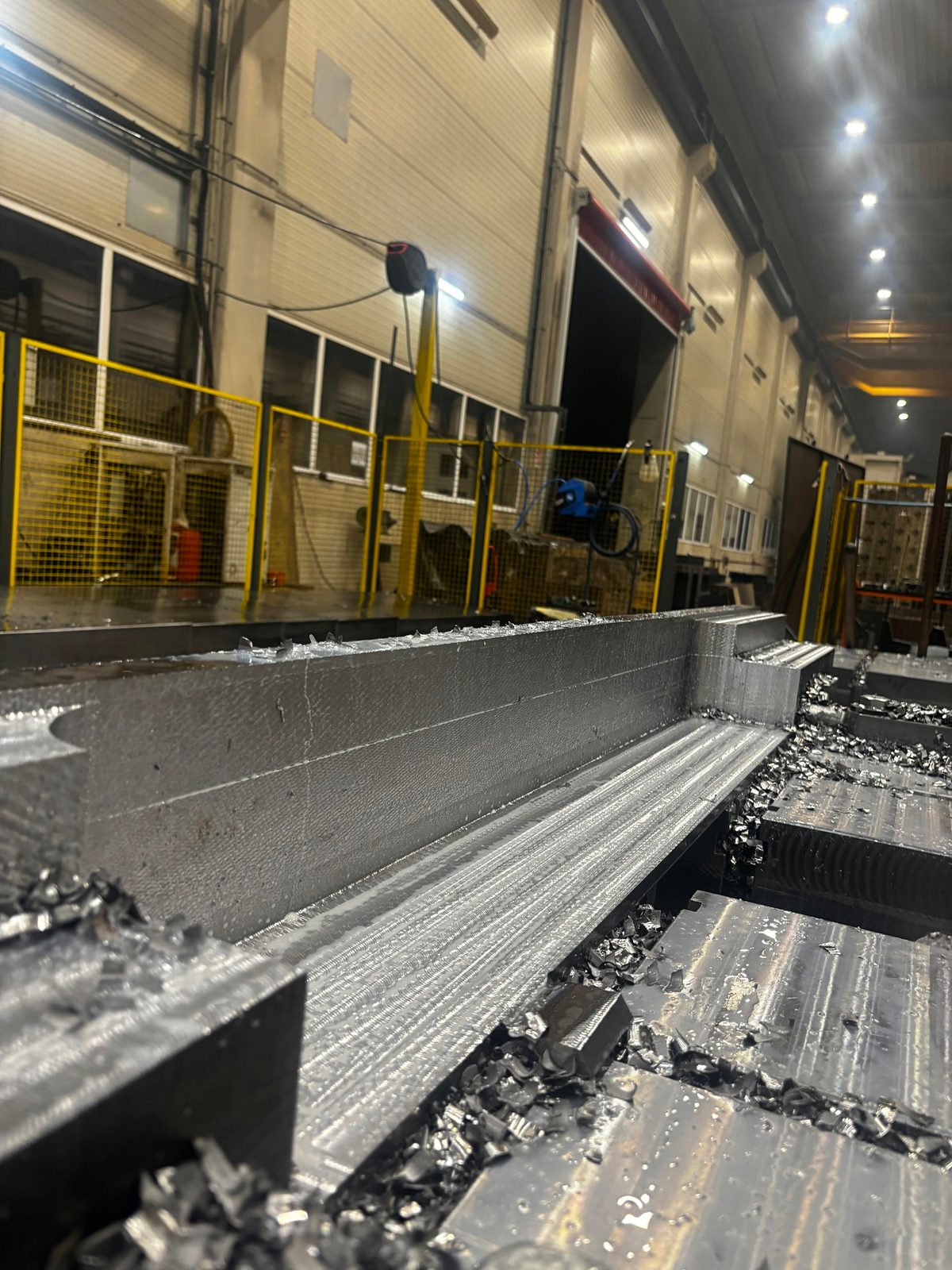

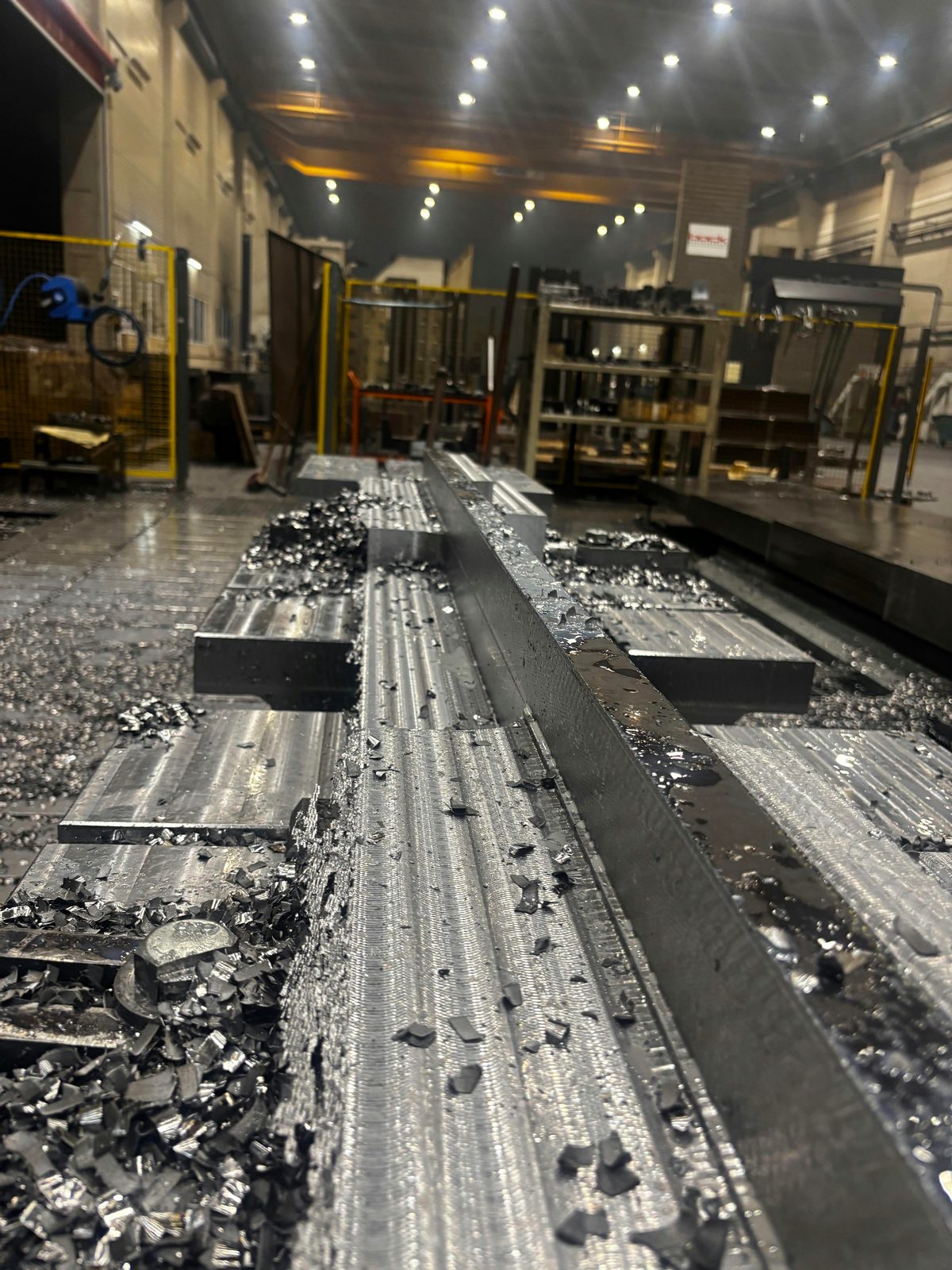

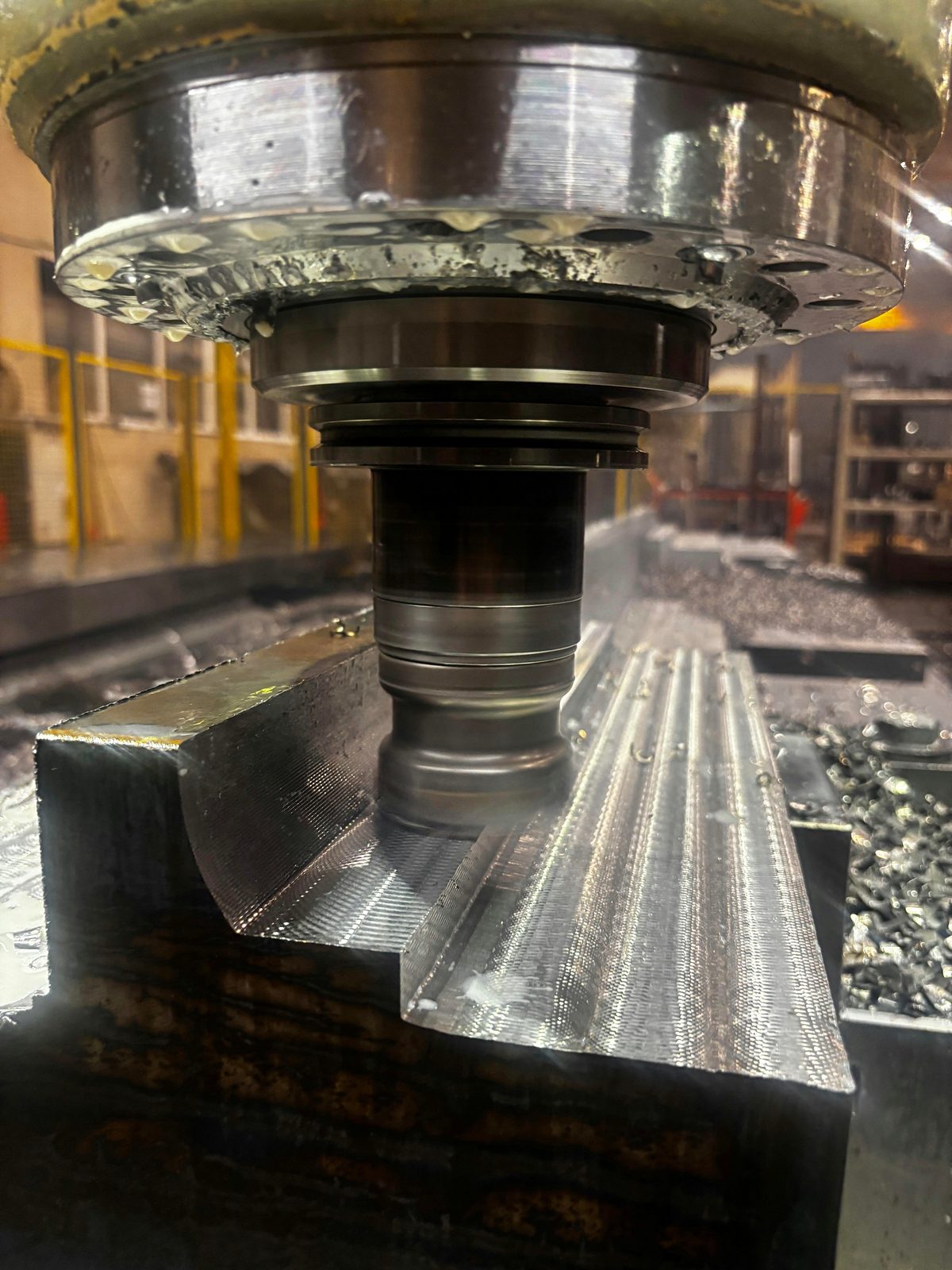

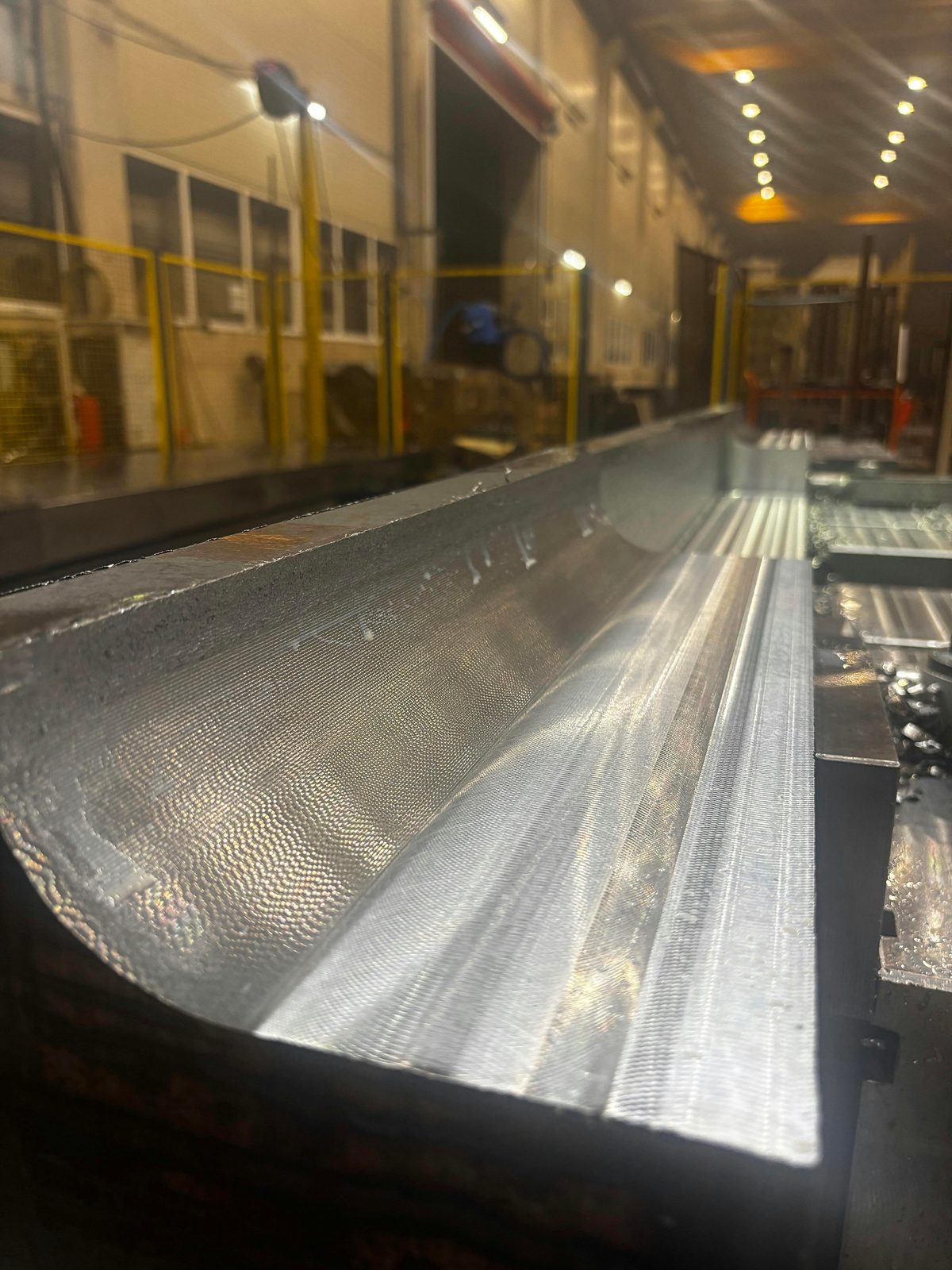

Verkliga bilder från våra Zayer Thera W i Lorch – från skalfräsen i snittet via den uppspända långa detaljen och den nyfrästa passytan till den svetsade maskinramen, bärstrukturen under borrning och storleksjämförelsen som visar dimensionerna direkt.
Portalfräsning hos Bock – dina fördelar
Bock Maschinenbau driver portalfräsmaskinerna som del av en komplett tillverkningsprocess:
- Rörelseväg upp till 26 000 mm
- Zayer Thera W 26000 – en av regionens största rörelsevägar för fräsning.
- Två maskiner parallellt
- Thera W 26000 och 16000 – kapacitet, korta ledtider och driftsäkerhet.
- 30°-fräshuvud på 0,001°
- Komplexa och svåråtkomliga ytor i en uppspänning.
- Tunga detaljer upp till 50 t
- 2×25-t kran och hallinfrastruktur för storformatiga arbetsstycken.
- DIN EN ISO 9001:2015
- Kvalitetsledning med dokumenterad materialspårning.
- Verktygsbestånd från decennier
- Ett under åren uppbyggt bestånd av special- och skräddarsydda verktyg – vinkelfräshuvuden, specialfräsar och stora planfräsar för komplexa konturer och stora spånvolymer.
- Skärande bearbetning för regionen
- Stora frästa detaljer för maskin- och specialmaskintillverkare från Stuttgartregionen och Ostwürttemberg – korta vägar i regionen, leverans ända till Österrike och Schweiz.
Vanliga frågor om portalfräsning
Vad är en portalfräsmaskin?
I en portalfräsmaskin löper fräshuvudet i en portal som är uppburen på båda sidor. Konstruktionen är särskilt styv och lämpar sig för exakt tung skärande bearbetning av storformatiga och långa detaljer i en uppspänning.
Hur stora får detaljerna vara?
Zayer Thera W 26000 har rörelsevägarna X 26 000 · Y 5 000 · Z 3 250 mm och en uppspänningsyta på bordet upp till 26,5 × 4 m; Thera W 16000 har X 16 000 · Y 4 000 · Z 2 850 mm. Med 2×25-t kranen riggas arbetsstycken upp till 50 t.
Vilka material bearbetas?
Konstruktionsstål S235/S355, finkornstål upp till S1100, Hardox 400/500 samt rostfritt stål 1.4301/1.4571 och specialstål efter ritning. Materialintyg tillhandahåller vi per projekt.
Tillverkar ni även enstaka detaljer?
Ja. Portalfräsningen sker som legotillverkning utan minimikvantiteter – enstaka detaljer, prototyper och småserier på samma villkor, programmerade efter CAD-data eller ritningsmått.
