Borrning och gängskärning – legotillverkning i Lorch
Borra, försänka, brotscha och gänga stora detaljer – borrdiameter upp till Ø 90 mm, utliggning upp till 3 000 mm, gängor M2 till M60. Stål, Hardox, rostfritt stål och finkornstål. Legotillverkning i Lorch — Ostalbkreis, Stuttgartregionen, södra Tyskland.
Borrning upp till Ø 90 mm
Borrning, försänkning och brotschning i stål, rostfritt stål, Hardox.
Gängor upp till M60
Maskinell gängskärning från M2 till M60.
Utliggning upp till 3 000 mm
Hålbilder även långt in i stora detaljer, utan omspänning.
Bygghöjd upp till 1 740 mm
Höga, skrymmande arbetsstycken utan omspänning.
Direkt vidarebearbetning
Svetsning, bearbetning, blästring och lackering i huset.
Efter ritning · ISO 9001
Dokumenterad kvalitet, obruten materialspårning.
Borrning och gängskärning – maskinkapacitet

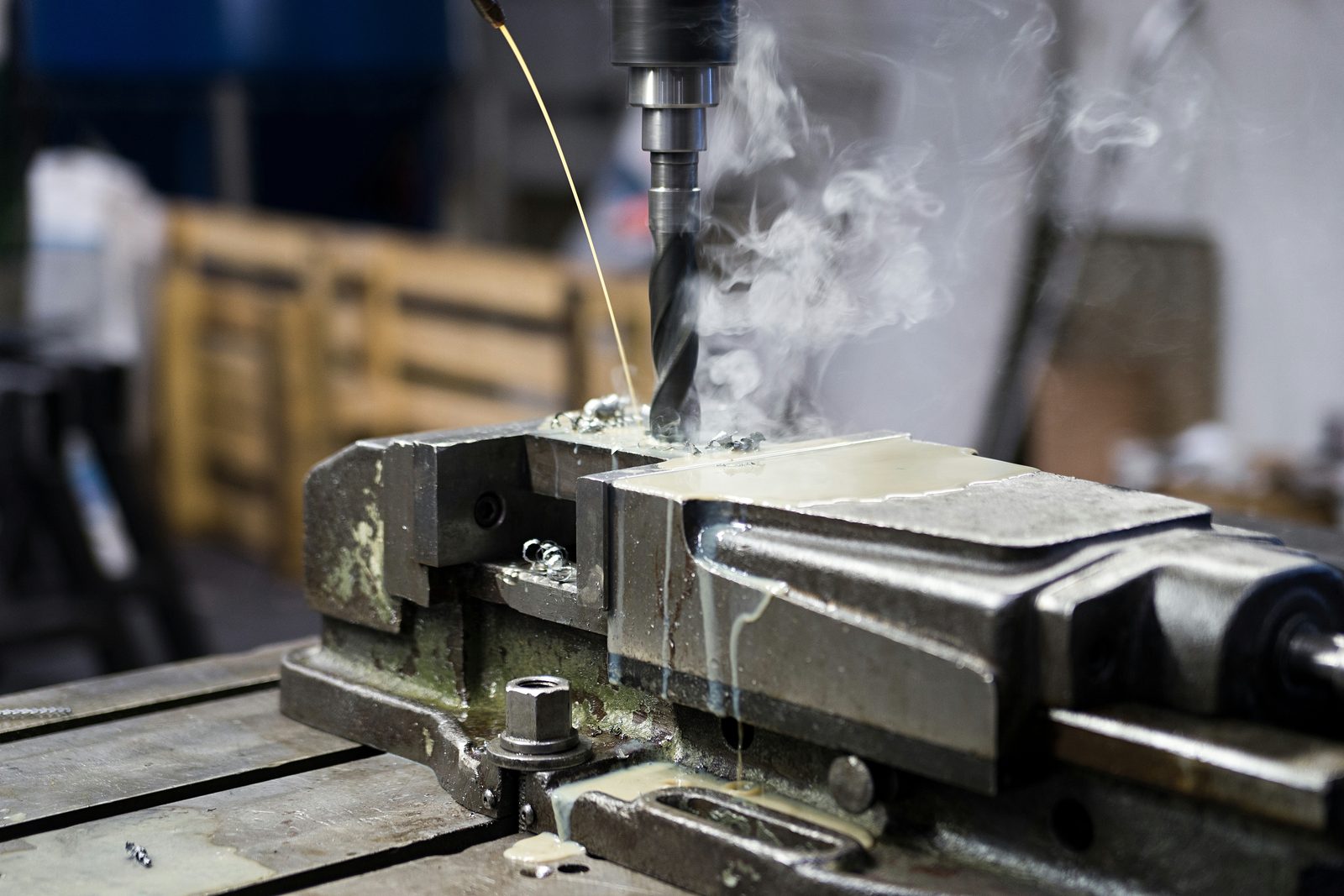

Hos Bock borras det upp till Ø 90 mm – i tre tunga radialborrmaskiner med fritt svängbar borrarm. Borrning, försänkning och brotschning sker i stål, Hardox, rostfritt stål och finkornstål. Svängarmen positionerar spindeln fritt över arbetsstycket – hålbilder uppstår därmed även långt in i storytiga detaljer, utan omspänning.
Bock skär gängor maskinellt upp till M60: gängskärningsautomaten Gamor RHG-3BR täcker M2 till M48 via sin automatiska svängarm; större gängor upp till M60 tillverkas i radialborrmaskinerna. Utliggningen når 3 000 mm (Raboma 12UH 3000, upp till 1 605 mm mellan spindel och bord); för höga arbetsstycken erbjuder Invema FR 65 upp till 1 740 mm vid 2 000 mm utliggning.
Radialborrmaskinerna kompletterar borrverket och bearbetningen av stora detaljer. Medan portalfräsning och borrverk tar de tunga skärande uppgifterna täcker radialborrmaskinerna flexibla enskilda hål, hålbilder och gängor i svetsade komponenter och stora detaljer. 2×25-t krandriften säkrar hanteringen av tunga ämnen.
Borrade och gängade detaljer förs vidare direkt i huset – svetsas, bearbetas, blästras och lackeras. Legotillverkningen sker enligt DIN EN ISO 9001:2015 med obruten materialspårbarhet och dokumenterad kvalitetssäkring.
Maskiner och mått – i överblick
Tre radialborrmaskiner och en gängskärningsautomat i Lorch:
| Maskin | Utliggning | Spindel–bord | Borrning Ø | Gänga |
|---|---|---|---|---|
| Raboma 12UH 3000 · Radialborrmaskin | 3 000 mm | upp till 1 605 mm | upp till Ø 90 mm | upp till M60 |
| Invema FR 65 · Radialborrmaskin | 2 000 mm | upp till 1 740 mm | upp till Ø 90 mm | upp till M60 |
| Kolb HK 80 · Radialborrmaskin | 1 600 mm | upp till 1 205 mm | upp till Ø 80 mm | upp till M52 |
| Gamor RHG-3BR · Gängskärningsautomat | — | — | — | M2–M48 |
Gängskärningsautomat Gamor RHG-3BR med automatisk svängarm för M2–M48; gängor upp till M60 i radialborrmaskinerna. Borrdiameter, borrdjup och gängstorlek kontrollerar vi per projekt utifrån din ritning – vid Hardox, rostfritt stål och finkornstål inklusive anpassade skärdata.
Material för borrning och gängskärning
Följande material borras och gängas:
- Konstruktionsstål S235, S355 – hålbilder och gängor i stålkomponenter
- Finkornstål S460–S1100 – höghållfasta anslutnings- och förbindningselement
- Hardox 400 / 500 – hål i slitskyddsdetaljer
- Rostfritt stål 1.4301, 1.4571 – borrning och gängor inom behållar- och apparattillverkning
- Specialstål enligt ritning och kundspecifikation
Materialintyg tillhandahålls på begäran eller enligt projektkrav.
Typiska tillämpningar
Borrning och gängskärning används för:
- Hålbilder och fästgängor i stora svetsade komponenter
- Fläns-, anslutnings- och förbindningshål inom anläggnings- och stålkonstruktion
- Gängor M2 till M60 för skruvförband från finmekanik till grovgänga
- Enskilda hål och hålbilder i maskinstativ och ramar
- Efterarbete och hål i inköpta eller kundtillhandahållna detaljer
Borrade och gängade detaljer svetsas, bearbetas och ytbehandlas direkt i verkstaden – utan extern logistik mellan stegen. Radialborrmaskinerna med upp till 3 000 mm utliggning når hålbilder även långt in i storytiga detaljer, gängor från M2 till M60 tillverkas processäkert. Borrning, försänkning, brotschning och gängskärning sker i stål, Hardox, rostfritt stål och finkornstål, även i höghållfasta material med anpassade skärdata. Kvalitetsdokumentation och materialintyg enligt DIN EN ISO 9001:2015 finns för alla ordertyper. Legotillverkning utan minimikvantiteter för enstaka detaljer och småserier. Kundtillhandahållna detaljer borras och gängas på begäran. Kort väg vidare till svetsning, bearbetning och ytbehandling i samma verkstad.
Borrning och gängskärning hos Bock – dina fördelar
Bock Maschinenbau erbjuder borrning och gängskärning som integrerad del av legotillverkningen:
- Borrning upp till Ø 90 mm
- Borrning, försänkning och brotschning – maximal borrdiameter i radialborrmaskinerna.
- Gängor upp till M60
- Maskinell gängskärning från finmekanik till grovgänga.
- Utliggning upp till 3 000 mm
- Hålbilder även långt in i storytiga detaljer – utan omspänning.
- Hardox och specialstål
- Slitstarka och höghållfasta stål bearbetas med anpassade skärdata.
- Inga minimikvantiteter
- Enstaka detaljer, prototyper och seriedetaljer tillverkas på samma villkor.
- DIN EN ISO 9001:2015
- Kvalitetsledningssystem med dokumenterad materialspårning.
Maskin- och stålbyggare från Ostalbkreis, Stuttgartregionen och DACH-området lägger ut borr-, försänknings- och gängarbeten på stora detaljer hos oss – radialborrning med upp till 3 000 mm utliggning i Lorch.
Vanliga frågor om borrning och gängskärning
Upp till vilken diameter borras det, och upp till vilken storlek skärs gängor?
Borrning sker upp till Ø 90 mm, inklusive försänkning och brotschning; gängor skärs maskinellt från M2 till M60. Gängskärningsautomaten Gamor RHG-3BR täcker M2 till M48, större gängor upp till M60 tillverkas i radialborrmaskinerna Raboma 12UH 3000 och Invema FR 65.
Vilken utliggning och vilken bygghöjd når radialborrmaskinerna?
Raboma 12UH 3000 når 3 000 mm utliggning vid upp till 1 605 mm avstånd spindel–bord, Invema FR 65 upp till 1 740 mm avstånd spindel–bord vid 2 000 mm utliggning. Den fritt svängbara borrarmen positionerar spindeln över arbetsstycket, så att hålbilder uppstår även långt in i storytiga detaljer utan omspänning.
Hur avgörs om borrningen sker i radialborrmaskinen eller i borrverket?
Portalfräsning och borrverk tar de tunga skärande uppgifterna; radialborrmaskinerna täcker flexibla enskilda hål, hålbilder och gängor i svetsade komponenter och stora detaljer. Borrdiameter, borrdjup och gängstorlek kontrolleras projektvis utifrån ritningen.
Kan Hardox, rostfritt stål och finkornstål borras och förses med gängor?
Ja. Borrning, försänkning, brotschning och gängskärning sker i stål, Hardox, rostfritt stål och finkornstål; slitstål och höghållfasta stål bearbetas med anpassade skärdata.
Borras och gängas kundtillhandahållna detaljer?
Ja. Kundtillhandahållna detaljer borras och gängas på begäran, likaså efterarbete och hål i inköpta detaljer, från enstaka detalj till serie.
Kontakt
Fråga om borrning och gängskärning
Skicka din ritning med hålbild, diametrar, gängstorlekar och material. Vi kontrollerar genomförbarheten och tar fram en offert.
