Industrilackering enligt EN ISO 12944 – kabin 25 × 7 × 6 m
Ge stora och tunga detaljer upp till 50 t ett varaktigt ytskydd – industrilackering enligt EN ISO 12944 i kabin 25 × 7 × 6 m, blästring och lackering från en leverantör i Lorch — Ostalbkreis, Stuttgartregionen, södra Tyskland.
Lackeringskabin 25 × 7 × 6 m
För stora detaljer och långa svetskonstruktioner i en uppställning.
Tunga detaljer upp till 50 t
Hantering med 2×25-t-traverssystemet direkt från svetsverkstad och CNC-bearbetning.
Korrosionsskydd enligt EN ISO 12944
Skiktsystem och korrosivitetsklass enligt krav – upp till C5 med hög skyddstid (H).
Sandblästring Sa 2,5 internt
Ytförbehandling utan mellantransport – korta ledtider.
Helt integrerat
Svetsning, kantpressning, CNC-bearbetning, blästring och lackering i samma anläggning.
ISO 9001 och EXC3
Kvalitetsledning enligt ISO 9001:2015, certifierat svetsföretag enligt DIN EN 1090-2 EXC3.
Industrilackering hos Bock – korrosionsskydd för tunga och stora detaljer
Industrilackering ger ståldetaljer och svetskonstruktioner ett varaktigt korrosionsskydd. Lackeringen sker enligt EN ISO 12944 – en internationell standard som definierar korrosivitetsklasser, skiktsystem och krav på ytförbehandling och beläggningsmaterial.
Hos Bock utförs lackeringen i en storrumskabin som även rymmer storformatiga svetskonstruktioner, maskindelar, behållare och specialdetaljer. Sandblästring som ytförbehandling finns i samma anläggning – förflyttning och hantering sker med egen travers.
Lackeringen ingår i det certifierade kvalitetsledningssystemet enligt DIN EN ISO 9001:2015. Skiktuppbyggnad, krav på underlagets förbehandling och dokumentationskrav avtalas projektvis utifrån ritning, normkrav och kundens anvisningar.
Arbetsgång vid industrilackering – från förbehandling till mätning av skikttjocklek
En industrilackering hos Bock sker i sex steg: mottagning och maskering, blästring till Sa 2,5, rengöring och grundmålning, mellan- och täckskikt, mätning av skikttjocklek och utlastning.
-
Mottagning och maskering
Detaljen kommer via hallens traverssystem direkt från svetsverkstad eller CNC-bearbetning. Passytor, borrhål och gängor som ska förbli blanka maskeras.
-
Blästring till Sa 2,5
I storrumsblästerkabinen blästras ytan med stålkorn eller korund till renhetsgrad Sa 2,5 enligt ISO 8501-1. Glödskal, rost och gamla beläggningar är därefter borttagna.
-
Rengöring och grundmålning
Omedelbart före lackeringen rengörs ytan med förtunning. Som första skikt i beläggningssystemet följer grundfärgen.
-
Mellan- och täckskikt
Mellan- och täckskikt bygger upp skiktsystemet enligt EN ISO 12944 – i kulör enligt RAL eller kundens specifikation och i den begärda glansgraden. Varje skikt torkar innan nästa följer.
-
Mätning av skikttjocklek
Torrfilmstjockleken mäts. På önskan protokollför vi den tillsammans med förbehandlingsgrad och skiktuppbyggnad för leveransdokumentationen.
-

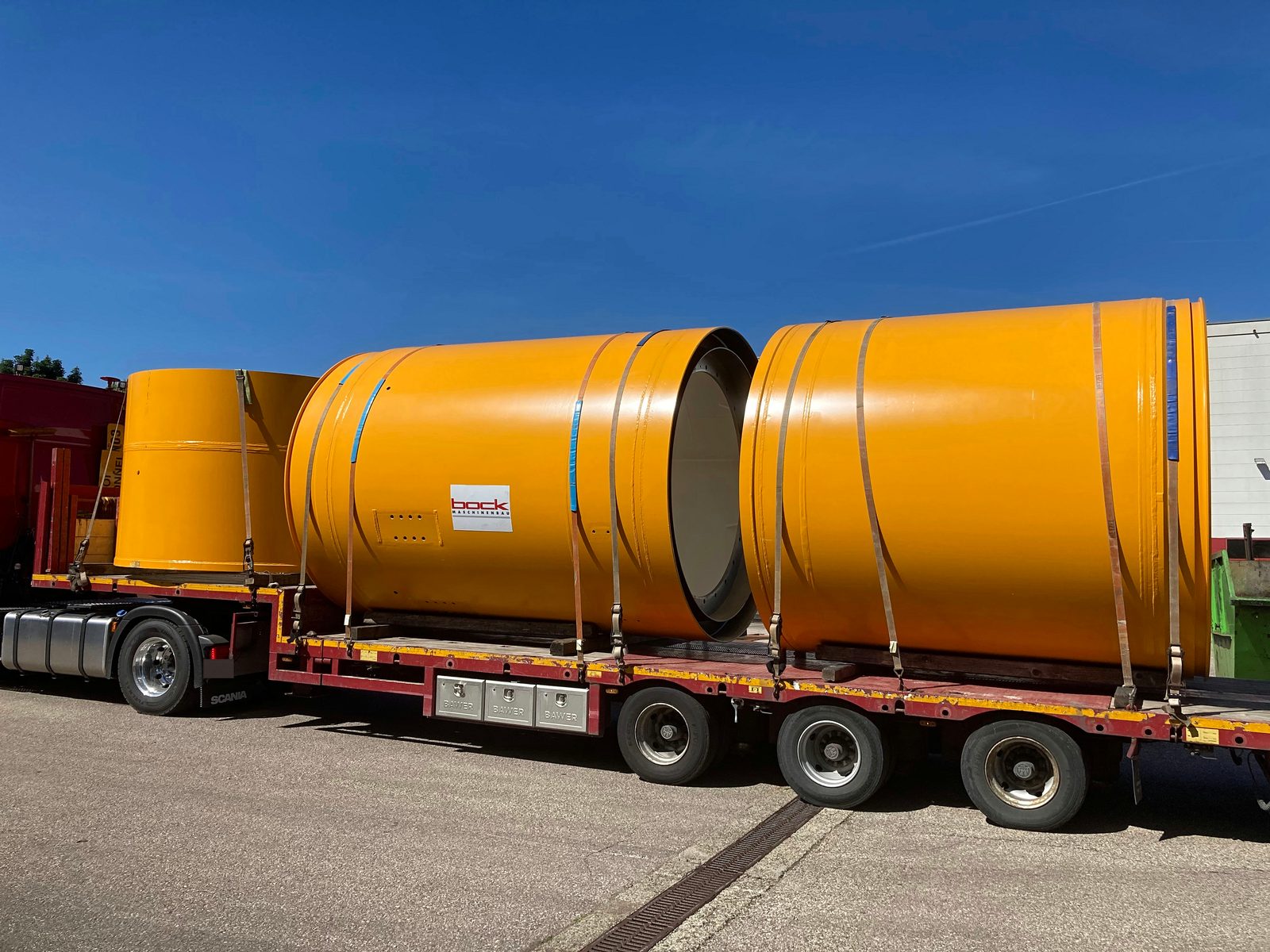

Utlastning
Maskeringarna tas bort, den lackerade detaljen lastas och säkras för transporten.

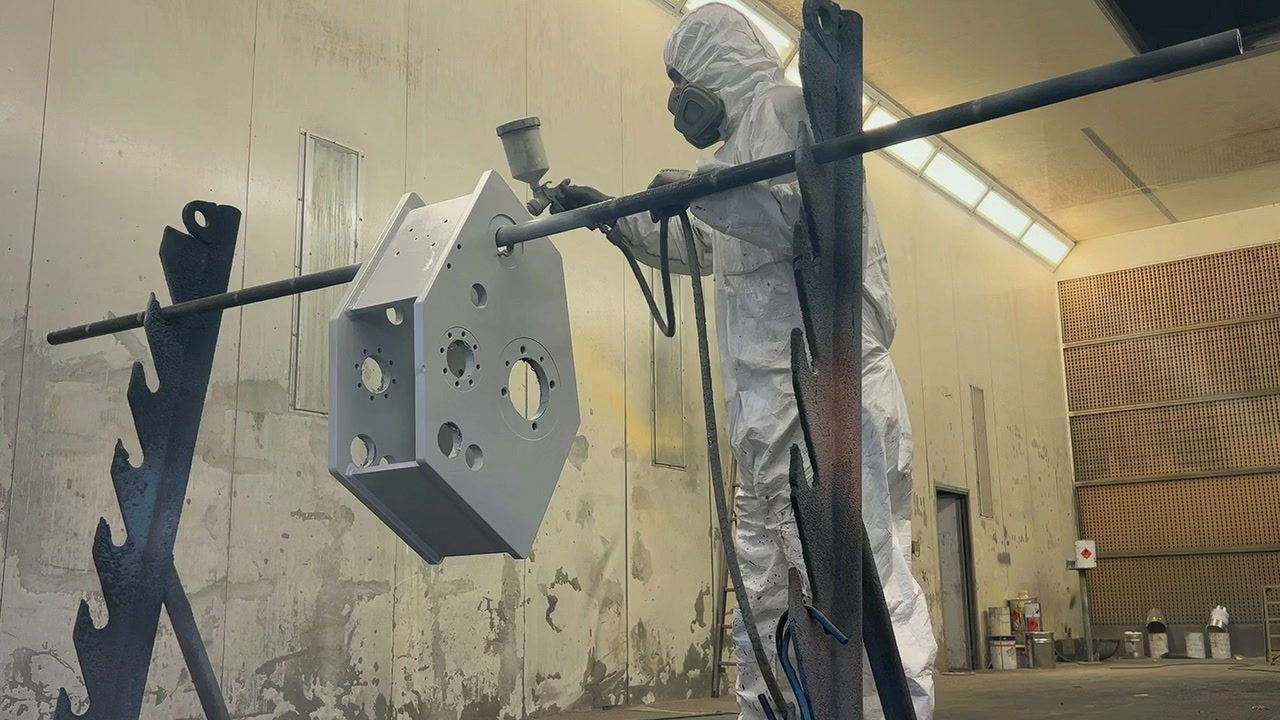

Våtlackering
Våtlackering av svetsade komponenter och stora detaljer

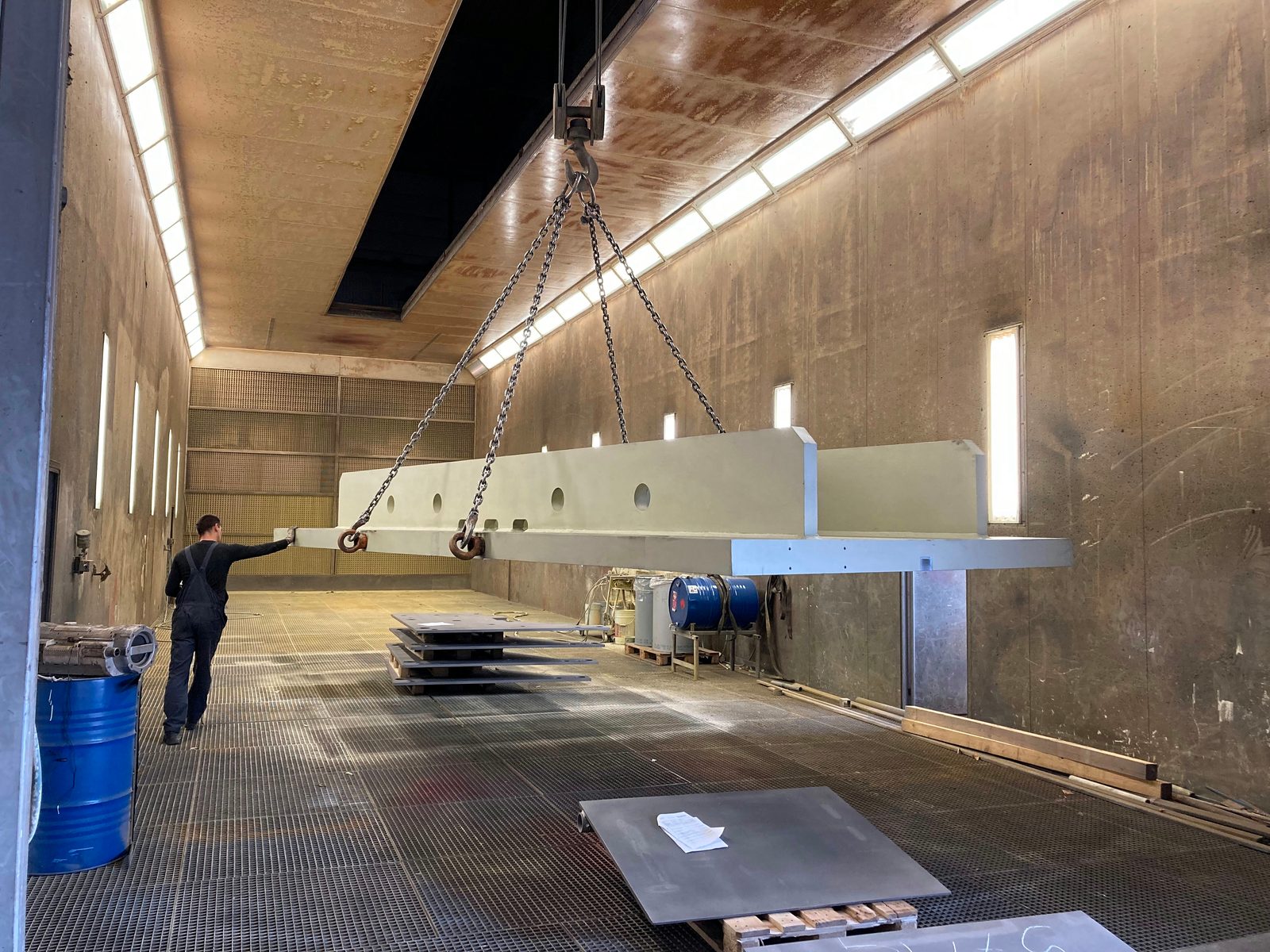

Med traversen in i kabinen
Med 2×25-t-traverssystemet förs tunga detaljer upp till 50 t direkt från svetsverkstad och CNC-bearbetning in i lackeringskabinen.
Skiktsystem enligt EN ISO 12944
Skiktuppbyggnad och korrosivitetsklass fastställs utifrån ritning och kundens anvisningar – upp till C5 med hög skyddstid (H).
Blästrat och lackerat i samma anläggning
Sandblästring upp till Sa 2,5 sker omedelbart före lackeringen – utan mellantransport till tredje part.

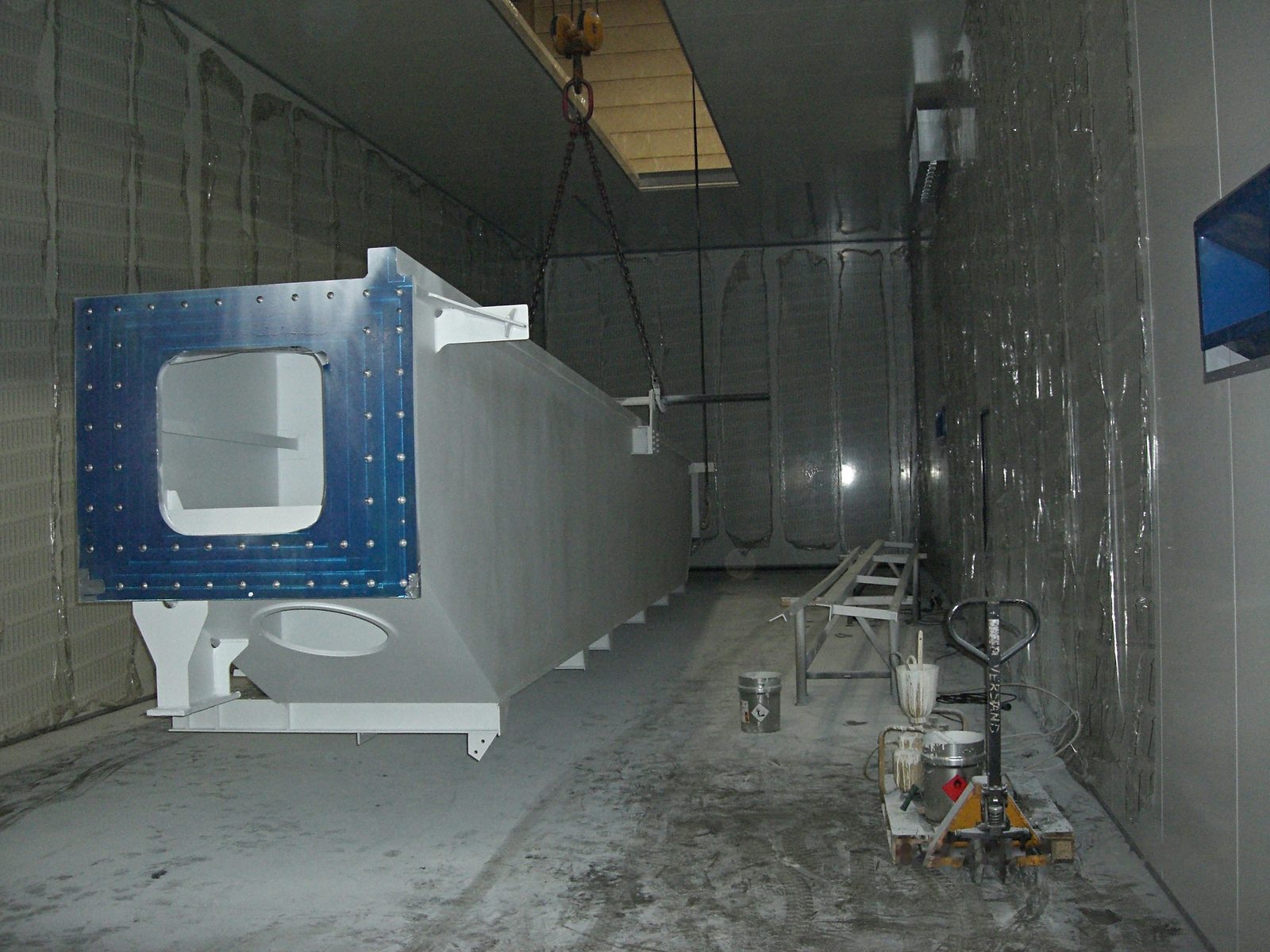

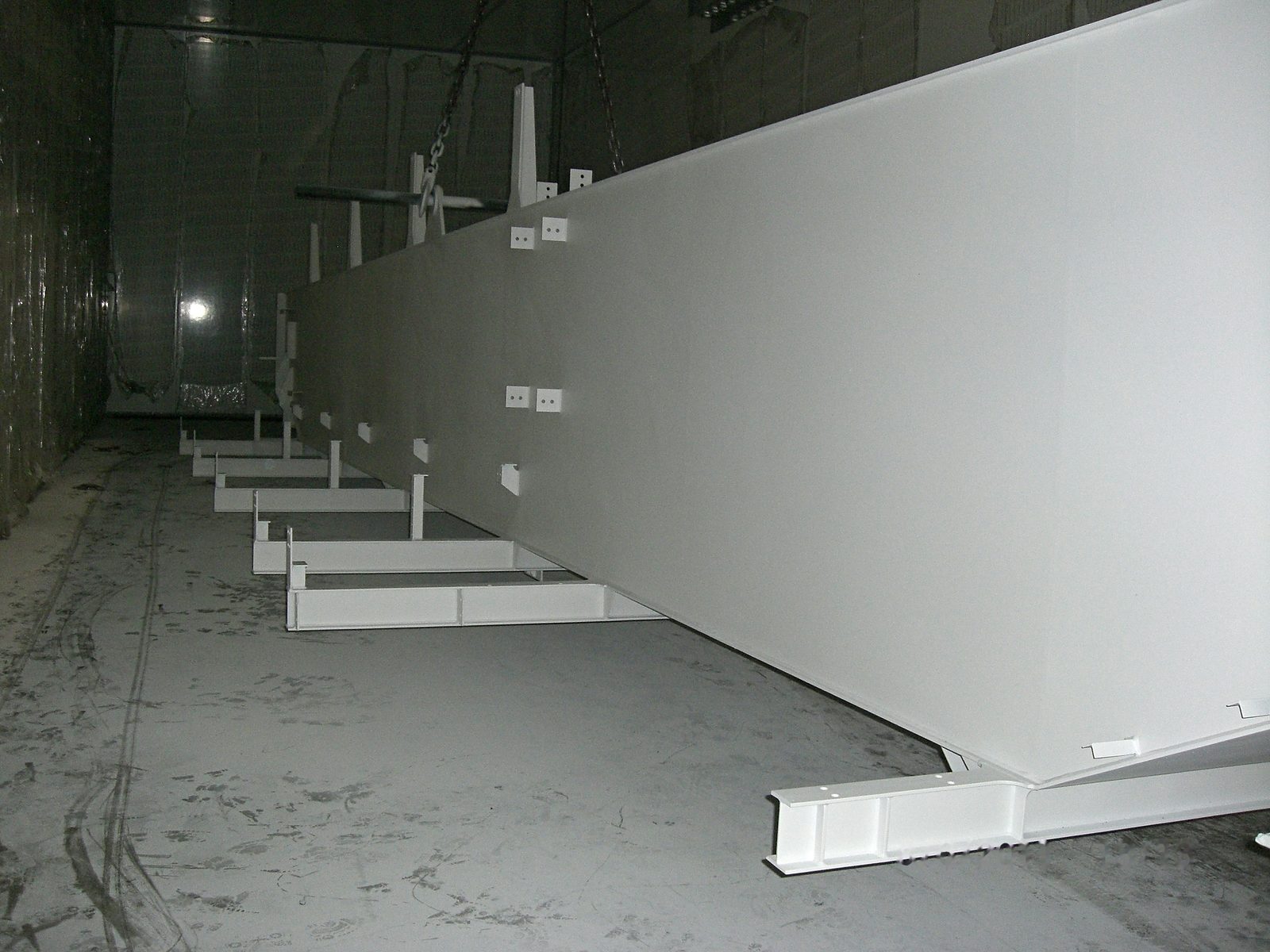

Lackeringskabin 25 × 7 × 6 m – för stora och tunga detaljer upp till 50 t
Lackeringskabinen hos Bock har en användbar innerstorlek på 25 × 7 × 6 m. Måtten gör det möjligt att ta emot stora detaljer, långa svetskonstruktioner och storformatiga maskinelement som standardkabiner inte är dimensionerade för.
Med hallens 2×25-t-traverssystem kan tunga detaljer upp till 50 t positioneras säkert och föras in i kabinen. Det tar bort separata transporter och kortar ledtiden mellan svetsning, blästring och lackering.
Maskindata
| Parameter | — |
|---|---|
| Kabinlängd | 25 m |
| Kabinbredd | 7 m |
| Kabinhöjd | 6 m |
Sandblästring Sa 2,5 – ytförbehandling i samma anläggning
En varaktigt vidhäftande lackering kräver en definierad ytförbehandling. Hos Bock finns sandblästring upp till Sa 2,5 i en storrumsblästerkabin direkt internt.
Sa 2,5 är renhetsgraden som enligt EN ISO 12944 krävs som underlag för de flesta korrosionsskyddande skiktsystem. Eftersom blästerkabin och lackeringskabin ligger i samma anläggning bortfaller mellantransporter – detaljerna lackeras direkt efter blästringen.
Blästerkabinen har samma storrumsmått som lackeringskabinen och är dimensionerad för tunga detaljer upp till 50 t.
Flamsprutförzinkning i egen anläggning
Vid flamsprutförzinkning smälts zink i en låga och sprutas på den blästrade stålytan. Zinkskiktet skyddar stålet katodiskt – som en varmförzinkning, men utan zinkbad.
Detaljen värms därvid bara upp i liten grad. Metoden lämpar sig därför för svetskonstruktioner som skulle slå sig i zinkbadet, för detaljer som är för stora för ett zinkbad och för bättring av förzinkade ytor efter svetsning.
Ytan förbehandlas i den egna blästerkabinen; transport till en extern förzinkningsanläggning behövs inte.
På önskan grundmålas och täckmålas zinkskiktet i samma verkstad. Detta duplexsystem av sprutförzinkning och beläggning utförs utan transport mellan förzinkare och lackerare.
Lämpliga material och detaljtyper
Lackeringen hos Bock passar för ett brett urval av ståldetaljer och material:
- Konstruktionsstål (S235, S355) – svetsade komponenter och svetskonstruktioner
- Finkornstål och höghållfast konstruktionsstål – bärande strukturer och specialdetaljer
- Hardox – slitstarka detaljer efter sandblästring och grundmålning

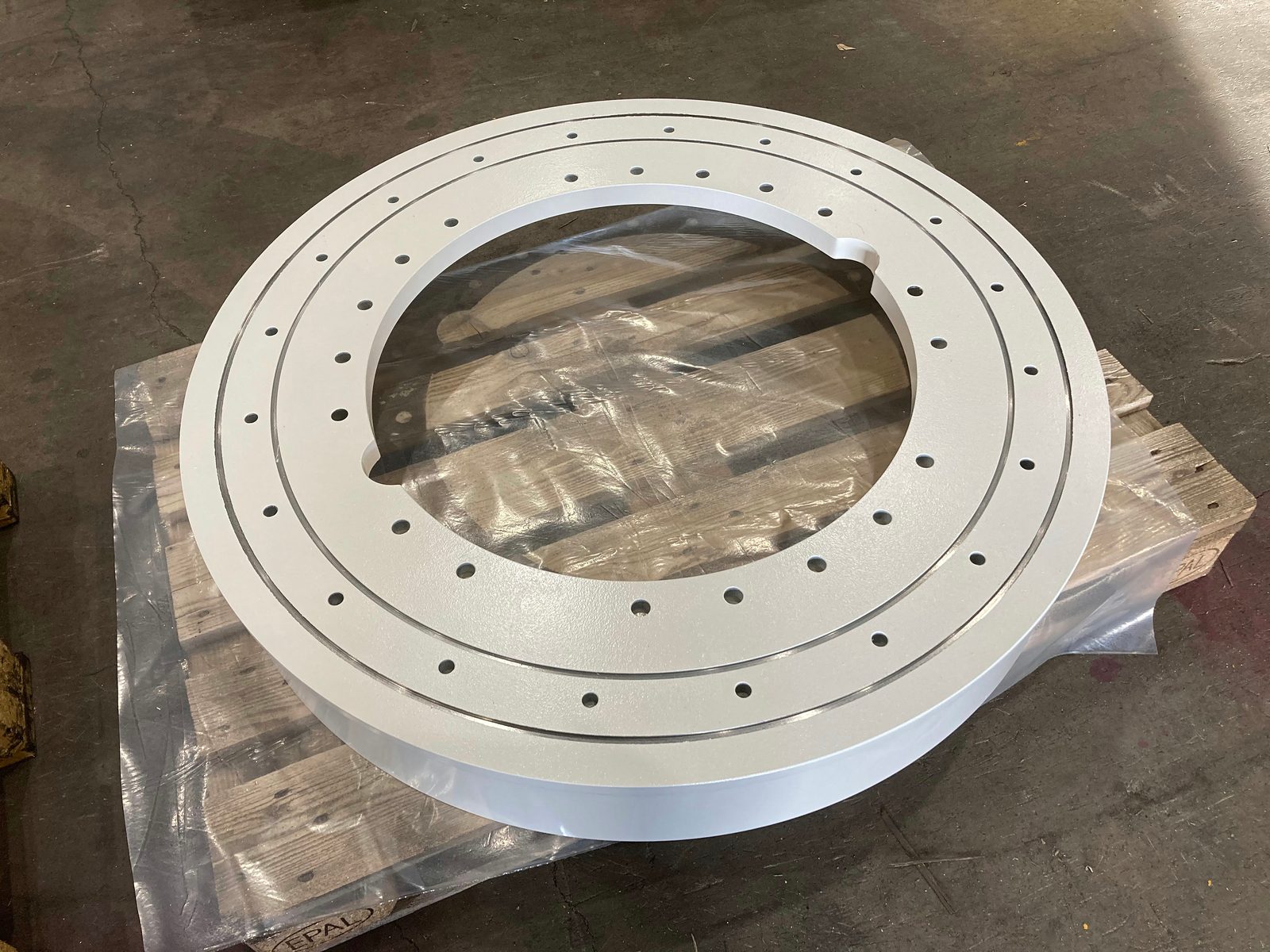

- Maskindelar, hus och gjutna detaljer, behållare och storformatiga specialkonstruktioner
- Ytterligare material och detaljtyper enligt överenskommelse
Lacksystem, skiktuppbyggnad och krav på underlag och korrosivitetsklass fastställs projektvis enligt EN ISO 12944 och kundens anvisningar.
Kulör, glansgrad och skiktuppbyggnad enligt specifikation
Färgsättning och skiktuppbyggnad hämtar vi från ritning och beläggningsspecifikation. Vi lackerar bland annat:
- Kulör enligt RAL eller enligt kundens färgspecifikation
- Glansgrad från matt och lågreflekterande till blank
- Skiktuppbyggnad av grundfärg, mellanskikt och täckskikt
- Beläggningsmaterial från den lacktillverkare som kunden föreskriver
- Halkskyddande beläggningar med sträv yta för trampytor, plattformar och lastytor
Om ingen lacktillverkare är föreskriven väljer vi beläggningssystemet utifrån korrosivitetsklass och driftförhållanden.
Kvalitetsledningssystem och dokumentation enligt DIN EN ISO 9001:2015
Lackeringen hos Bock ingår i det certifierade kvalitetsledningssystemet enligt DIN EN ISO 9001:2015. Skiktuppbyggnad, förbehandlingsgrad och beläggningskrav definieras och dokumenteras utifrån ritning, normkrav och kundens anvisningar.
EN ISO 12944 fastställer krav på korrosionsskydd av stålkonstruktioner genom beläggningssystem – inklusive korrosivitetsklasser, skikttjocklekar, förbehandlingsgrader och förväntad skyddstid. Konkret korrosivitetsklass och skiktsystem avtalas efter projektets krav.
För detaljer som tillverkas som del av certifierade svetsade komponenter enligt DIN EN 1090-2 EXC3 kan lackeringen infogas i svetstillverkningens överordnade kvalitetsram. Krav på provning och dokumentation fastställs projektvis.
Integrerat processflöde – från ämne till färdiglackerad detalj
Lackering hos Bock är inget isolerat steg utan del av ett integrerat tillverkningsflöde. Följande föregående processer kan kombineras i samma anläggning:
- Svetsning och sammanfogning
- Svetsade komponenter och tunga svetskonstruktioner enligt DIN EN 1090-2 EXC3 – kan blästras och lackeras direkt efteråt.
- Kantpressning
- Kantpressade och bockade detaljer i stål och Hardox kan blästras och lackeras direkt efter kantpressningen.
- CNC-bearbetning av stora detaljer
- CNC-bearbetade stora detaljer upp till 50 t kan gå direkt vidare till blästerkabinen efter bearbetningen.
- Sandblästring Sa 2,5
- Sandblästring internt som direkt förbehandlingssteg – inga mellantransporter, korta ledtider.
Detaljer kan därmed inte bara lackeras utan även svetsas, formas, bearbetas skärande och blästras – efter projektets krav inom en och samma anläggning.
Typiska användningar för industrilackering
Industrilackering hos Bock används där varaktigt korrosionsskydd krävs på storformatiga eller tunga ståldetaljer:

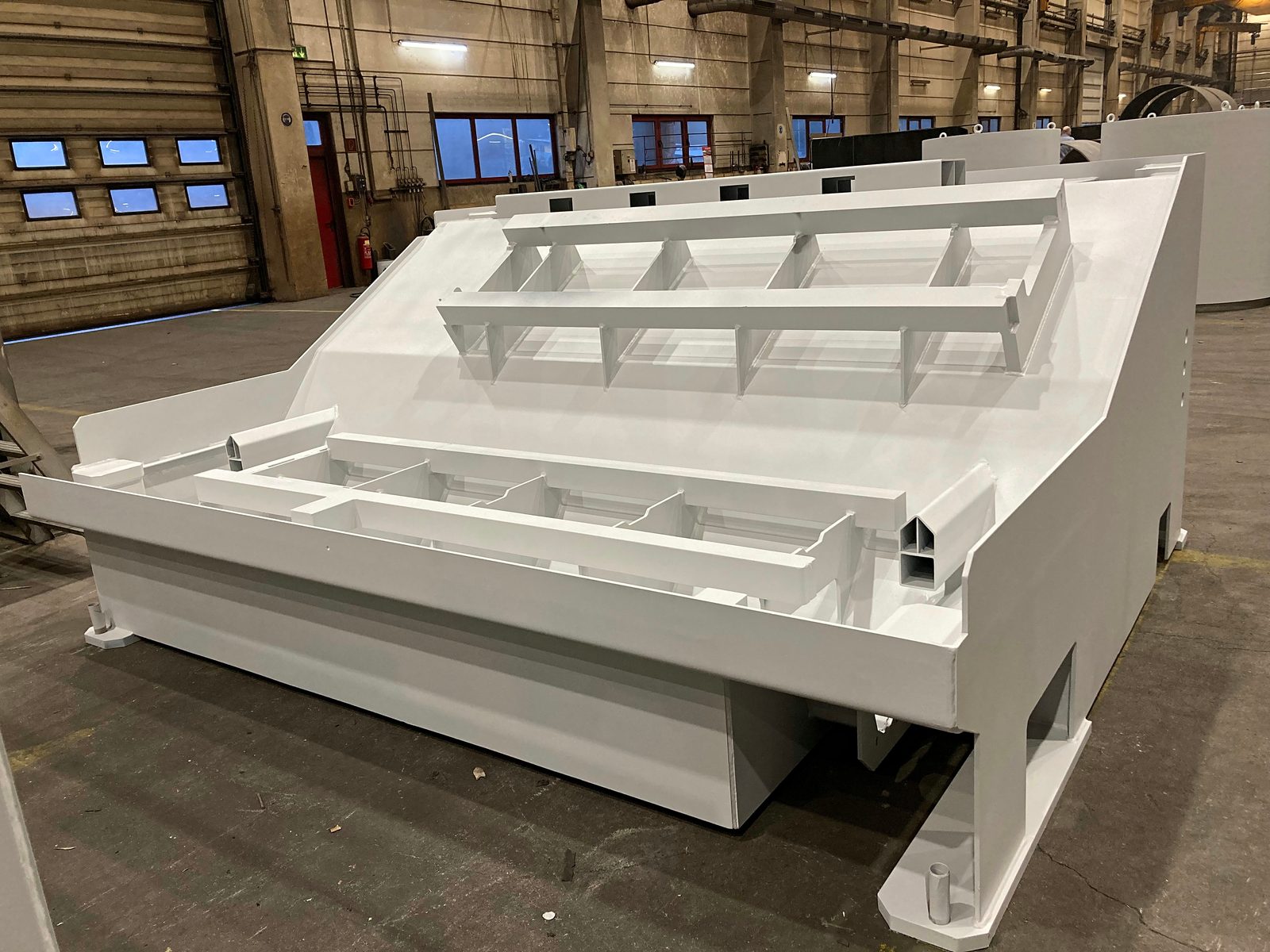

- Svetskonstruktioner och svetsade komponenter enligt DIN EN 1090-2 EXC3

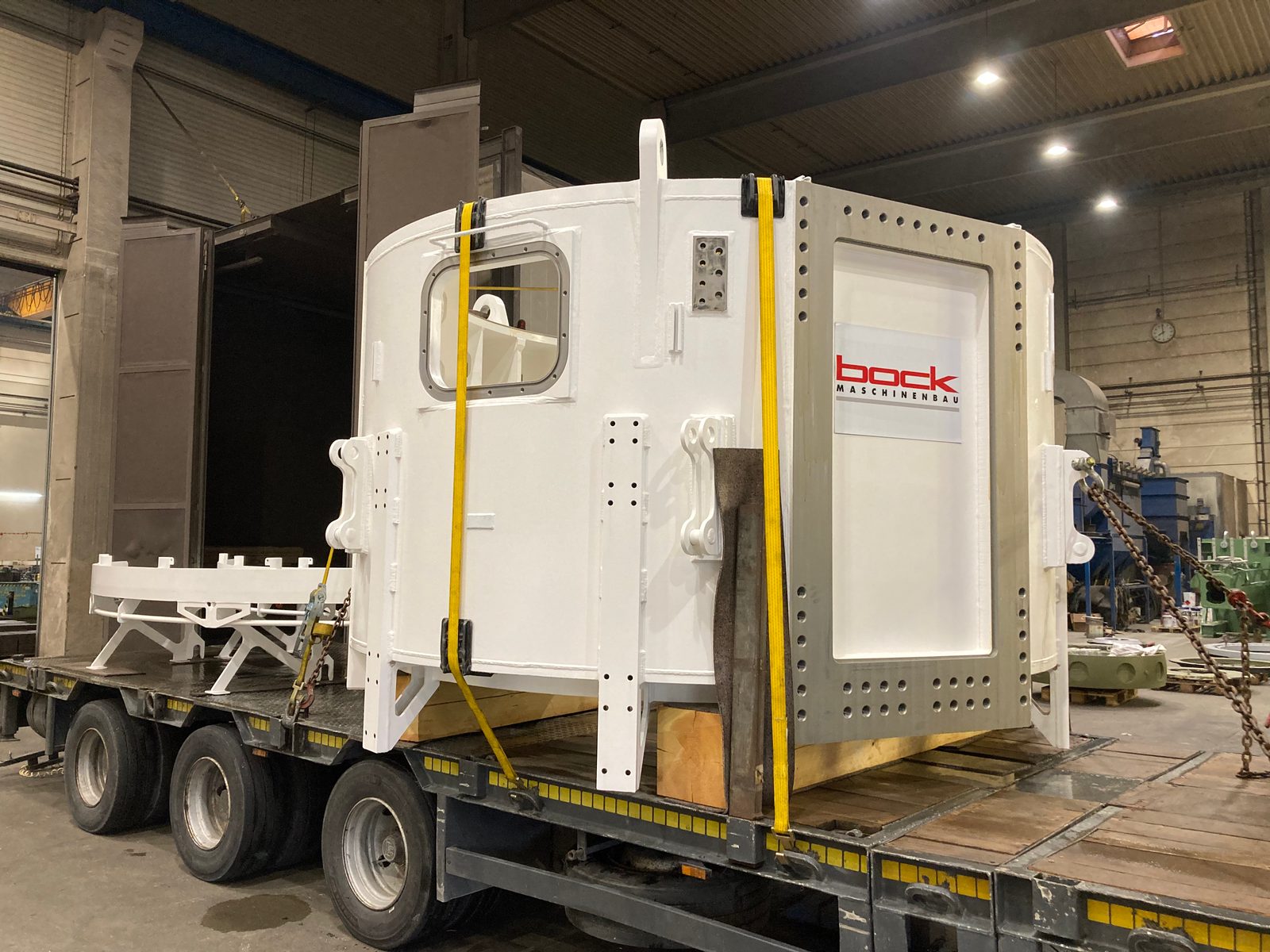

- Maskindelar, maskinstativ och maskinhus

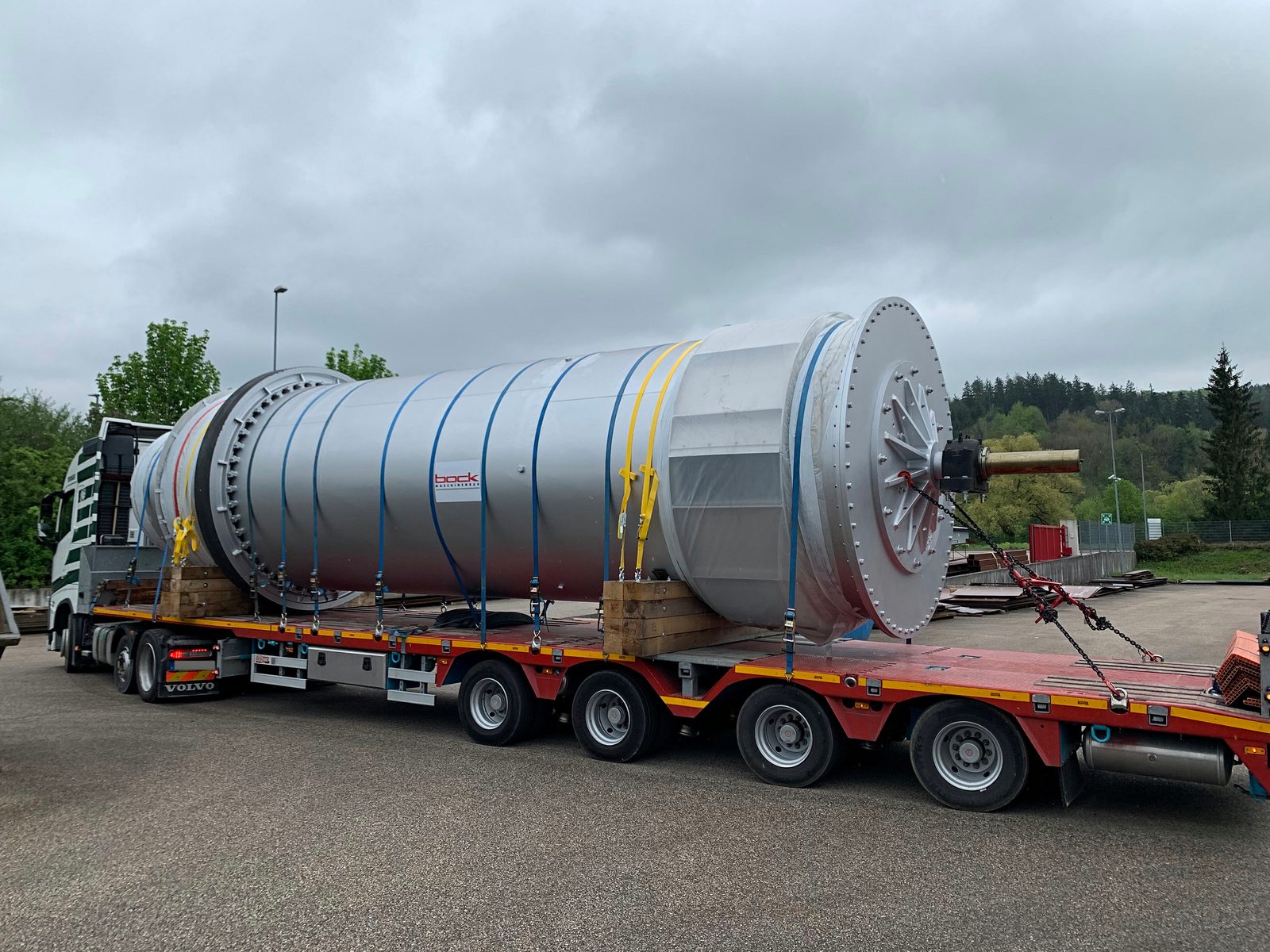

- Behållare, apparater och cylindriska specialkonstruktioner

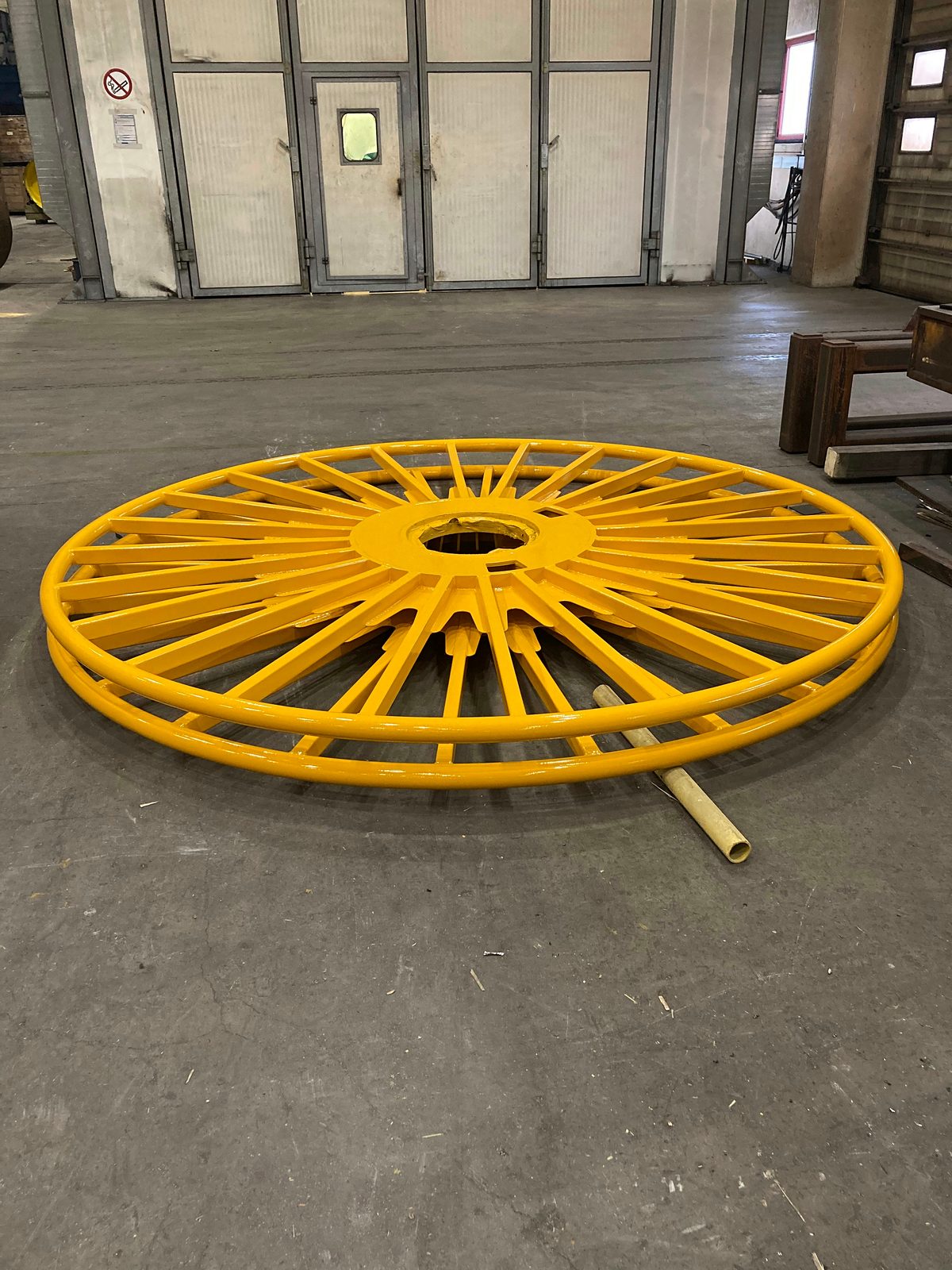

- Tunga detaljer, motvikter och stora komponenter för kran-, anläggnings-, entreprenadmaskin- och specialfordonstillverkning
- Komplett tillverkade komponenter inför slutmontering

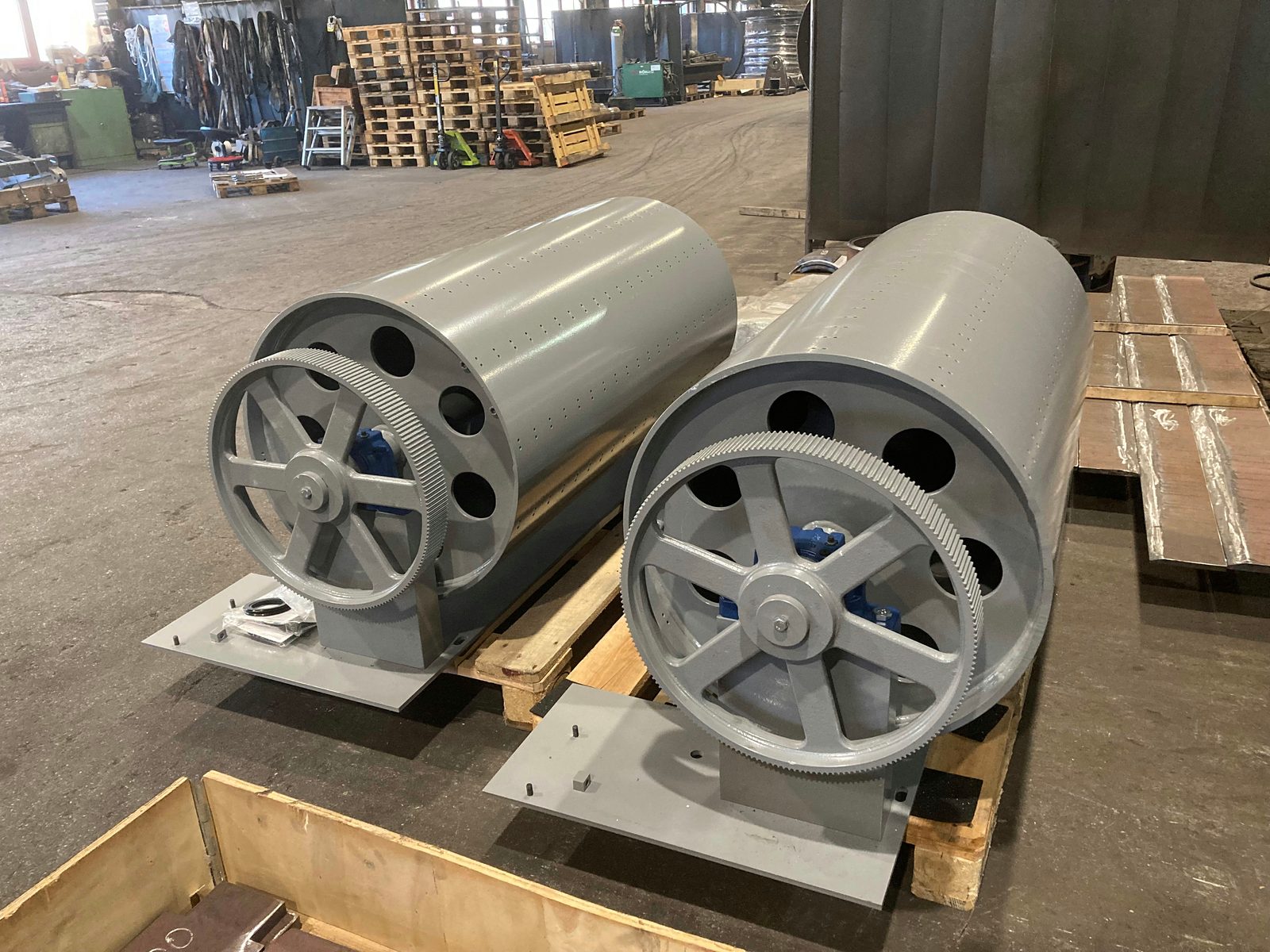

Industrilackering finns som avslutande tillverkningssteg för kompletta komponenter – även för motvikter och andra tunga detaljer till entreprenadmaskiner samt för komponenter som svetsats, CNC-bearbetats och blästrats i samma anläggning.
Intryck från industrilackeringen

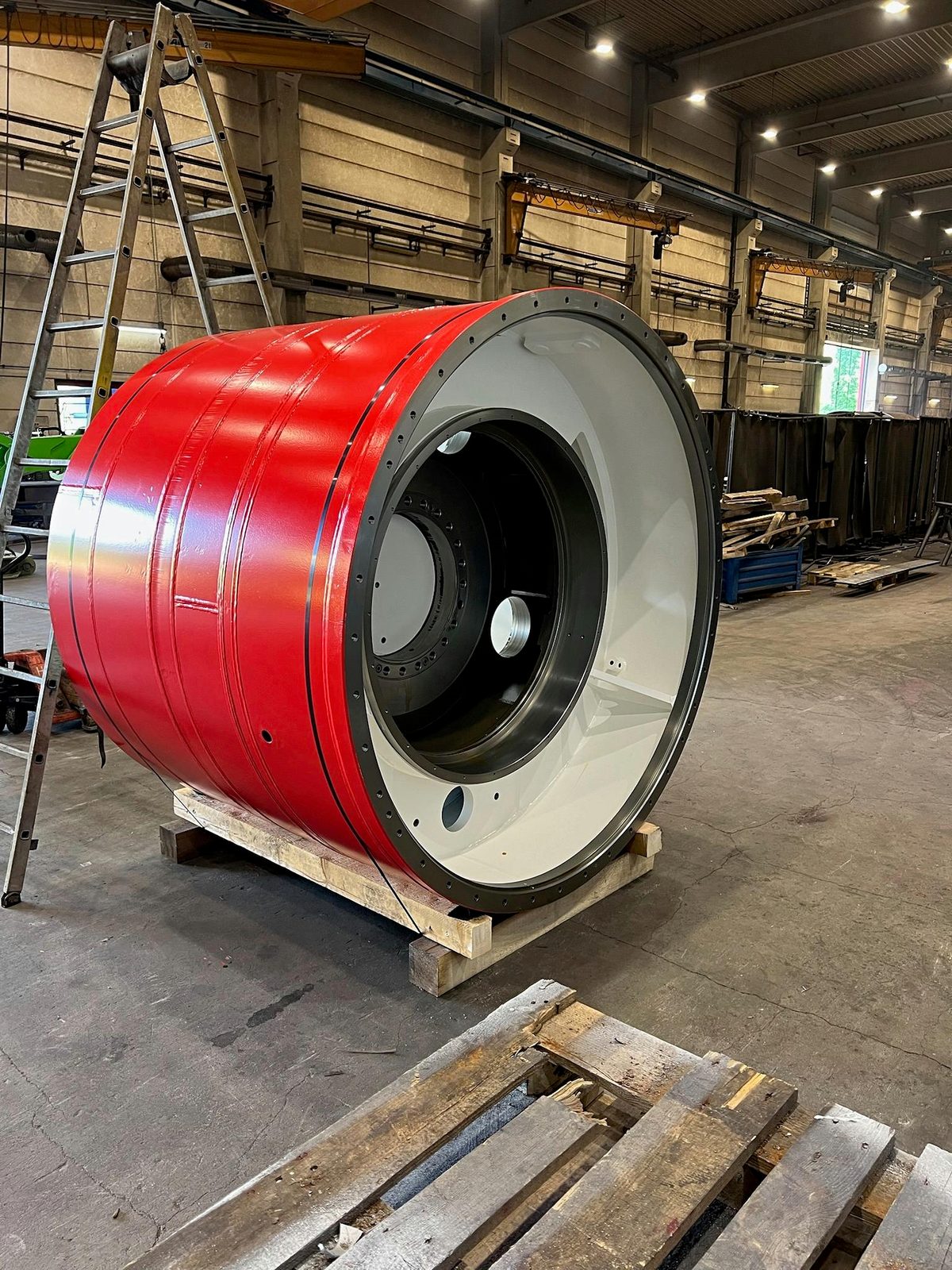

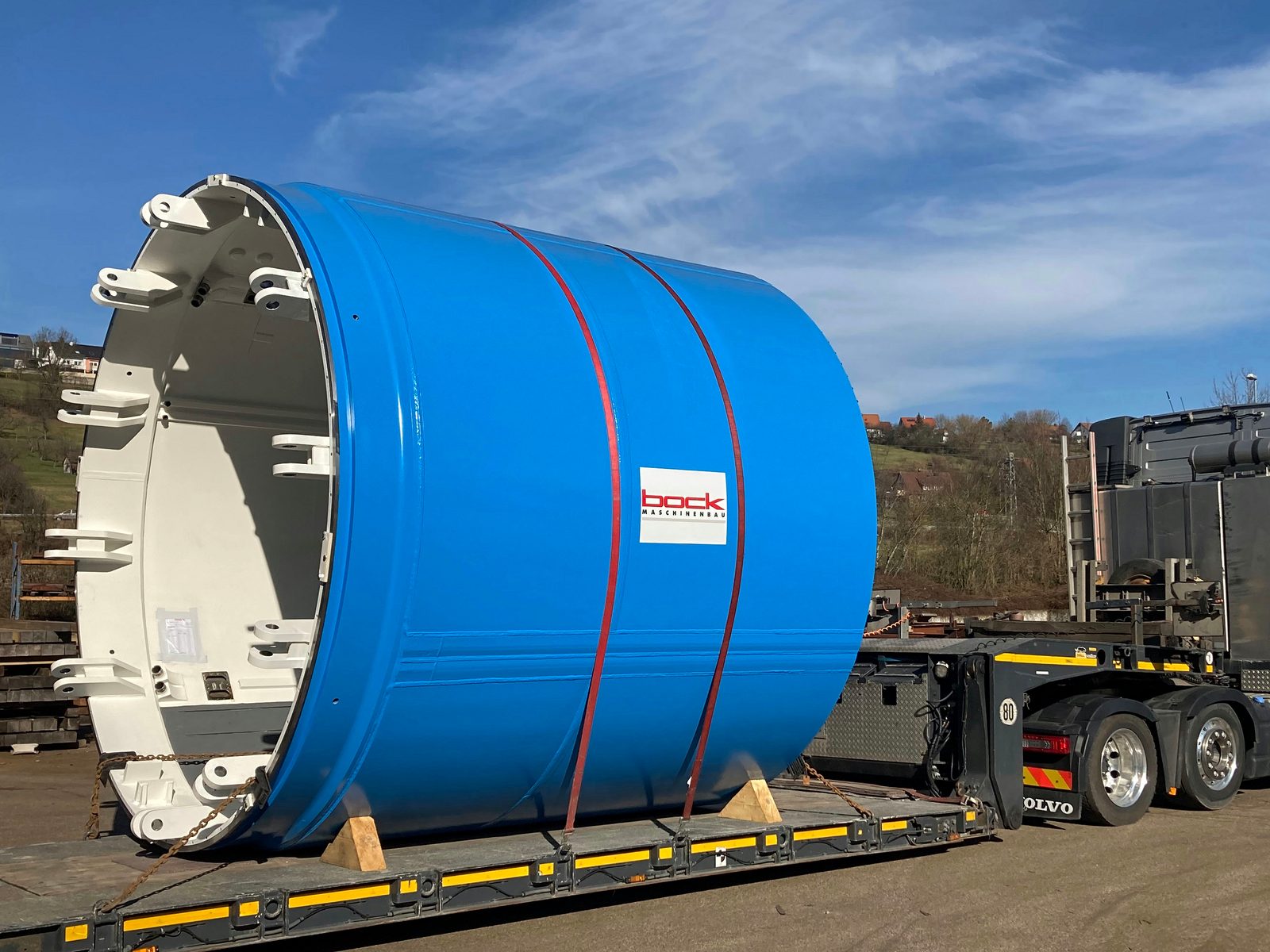

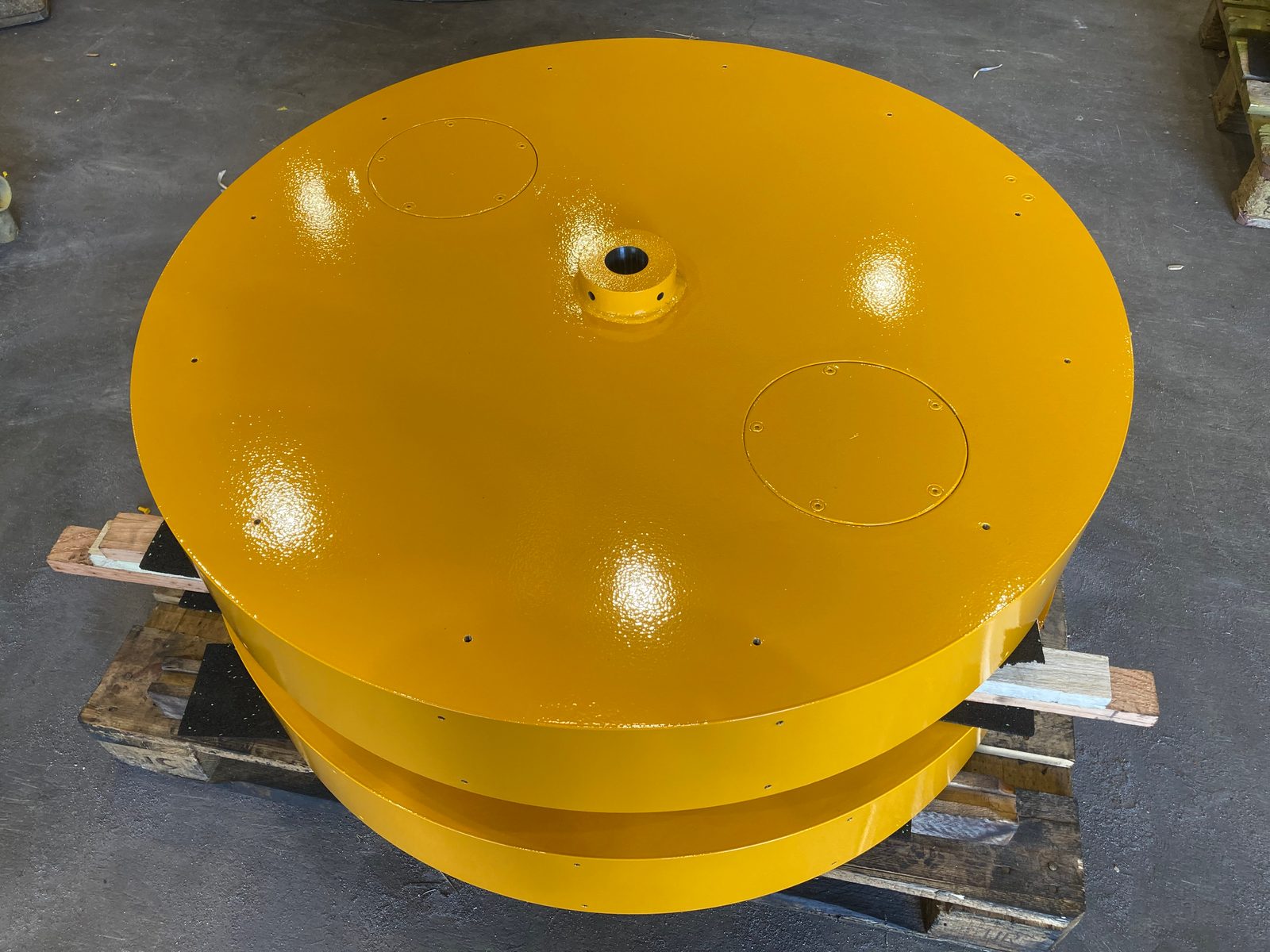

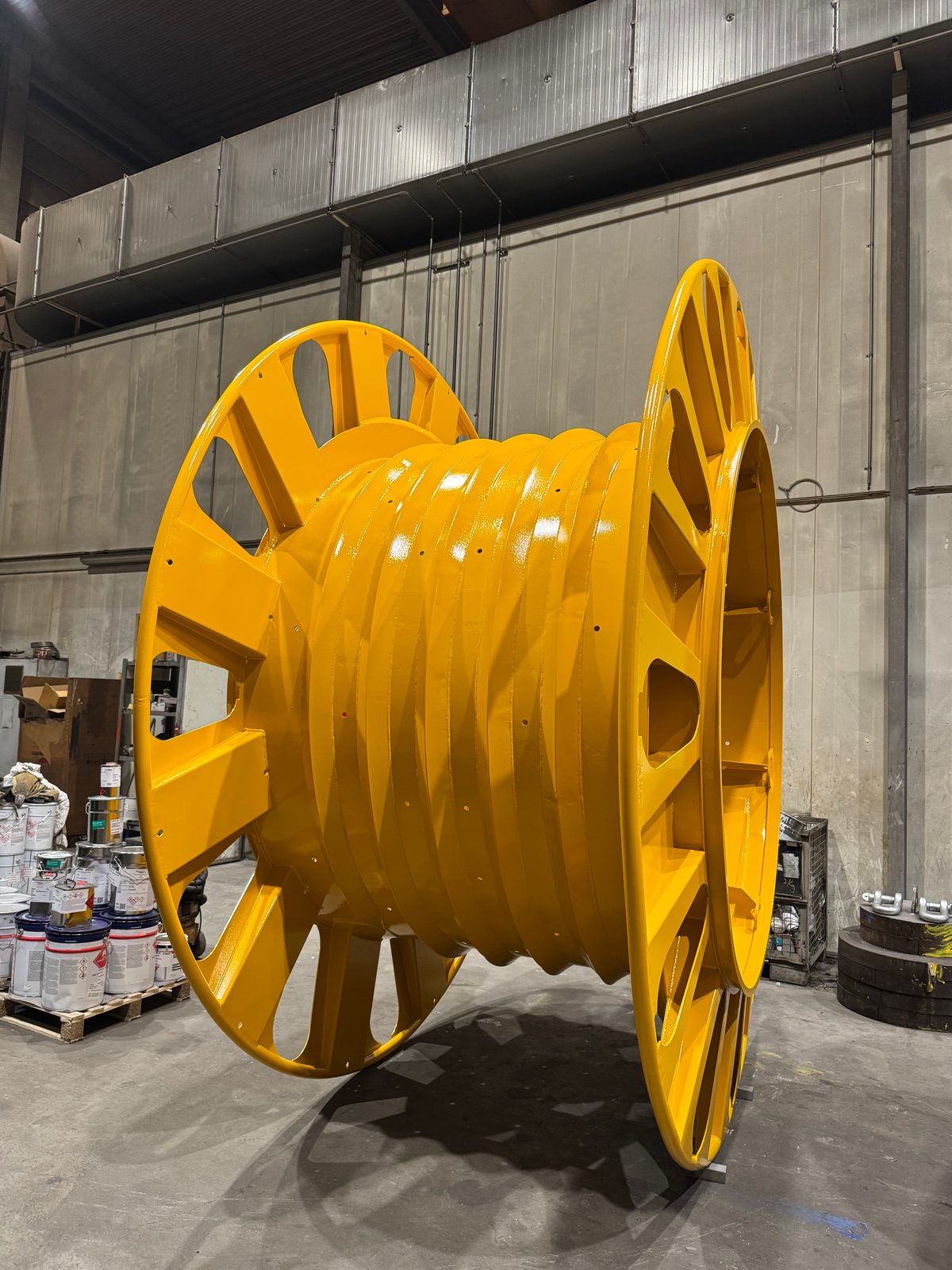

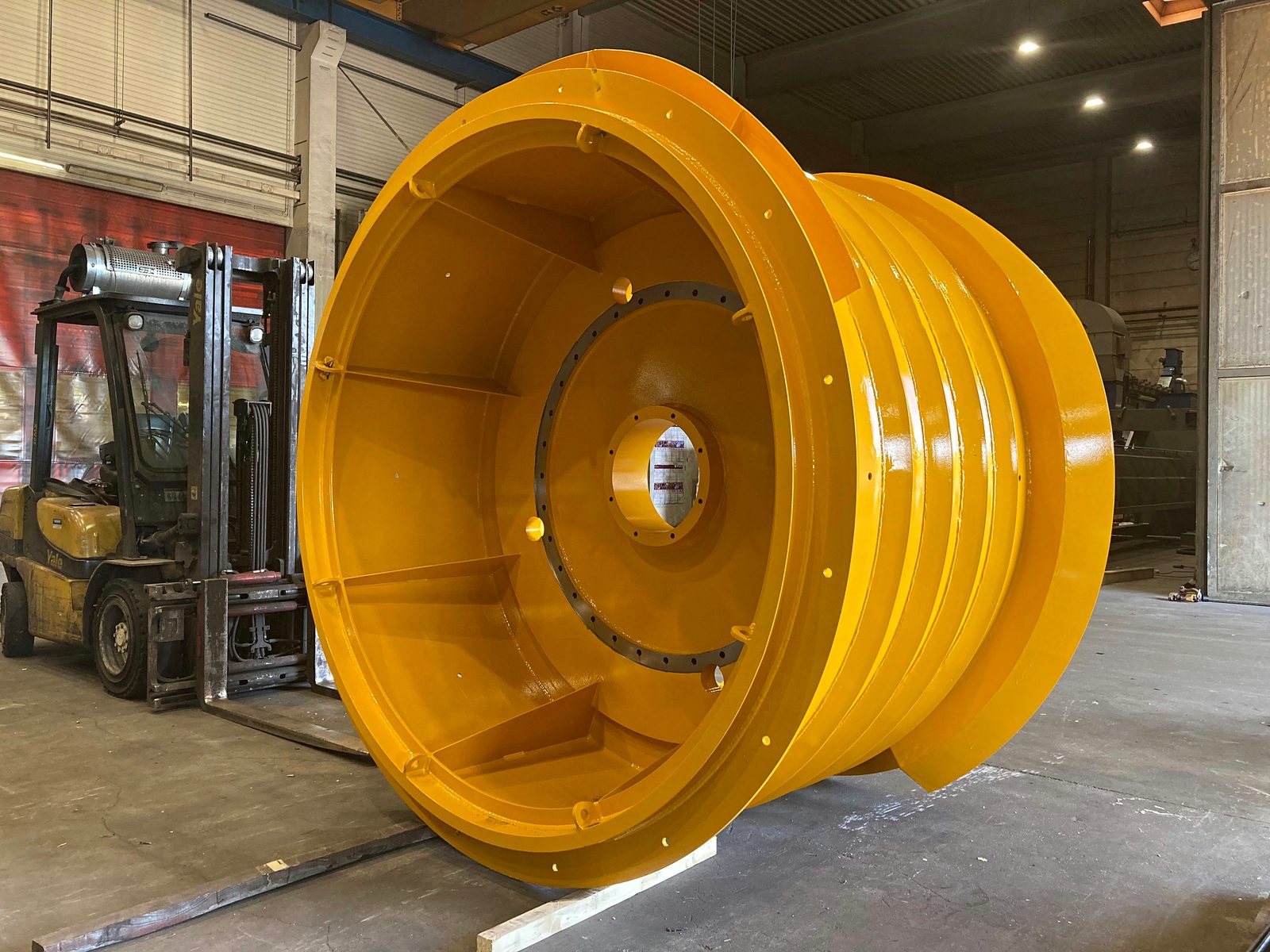

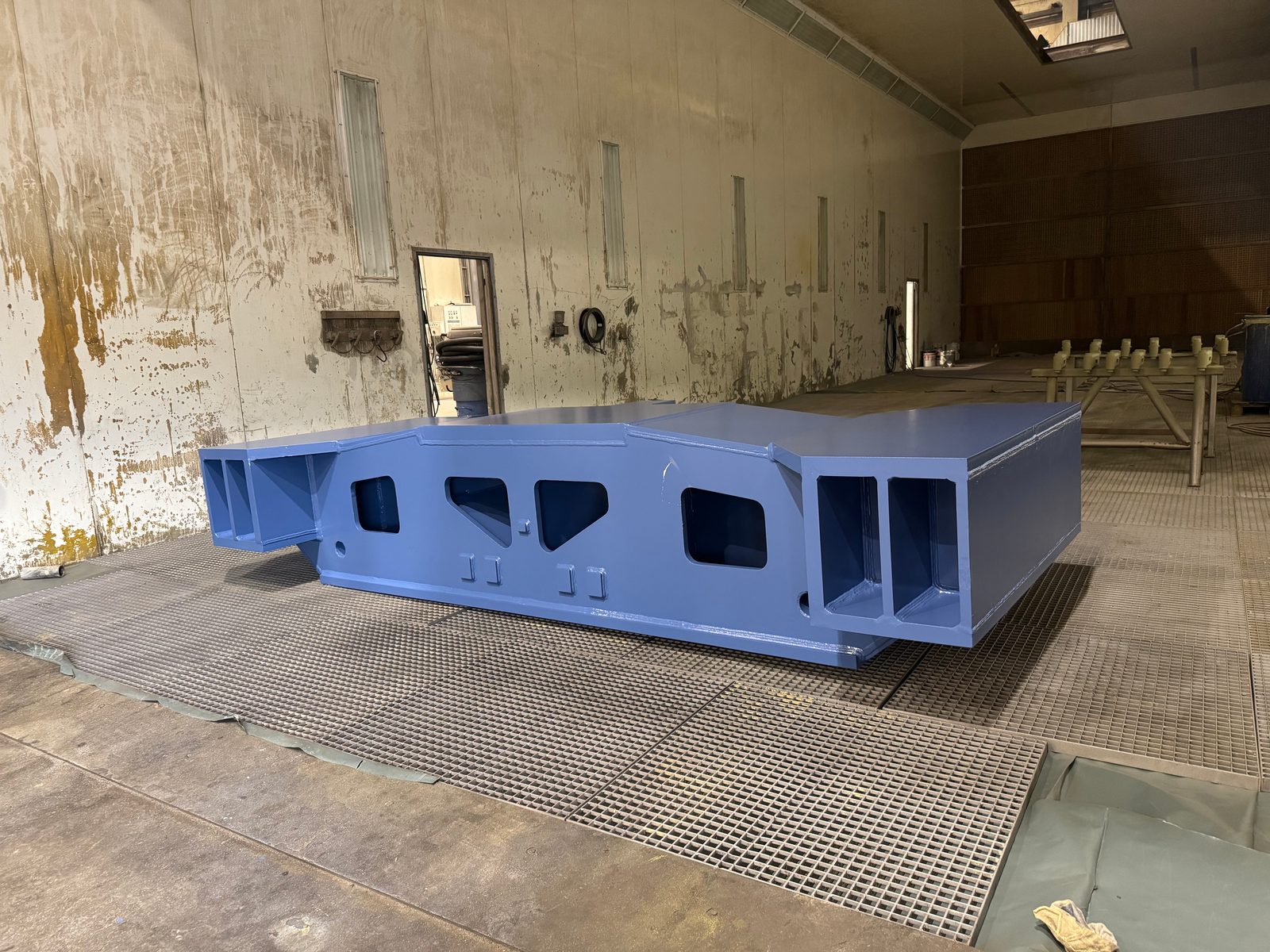

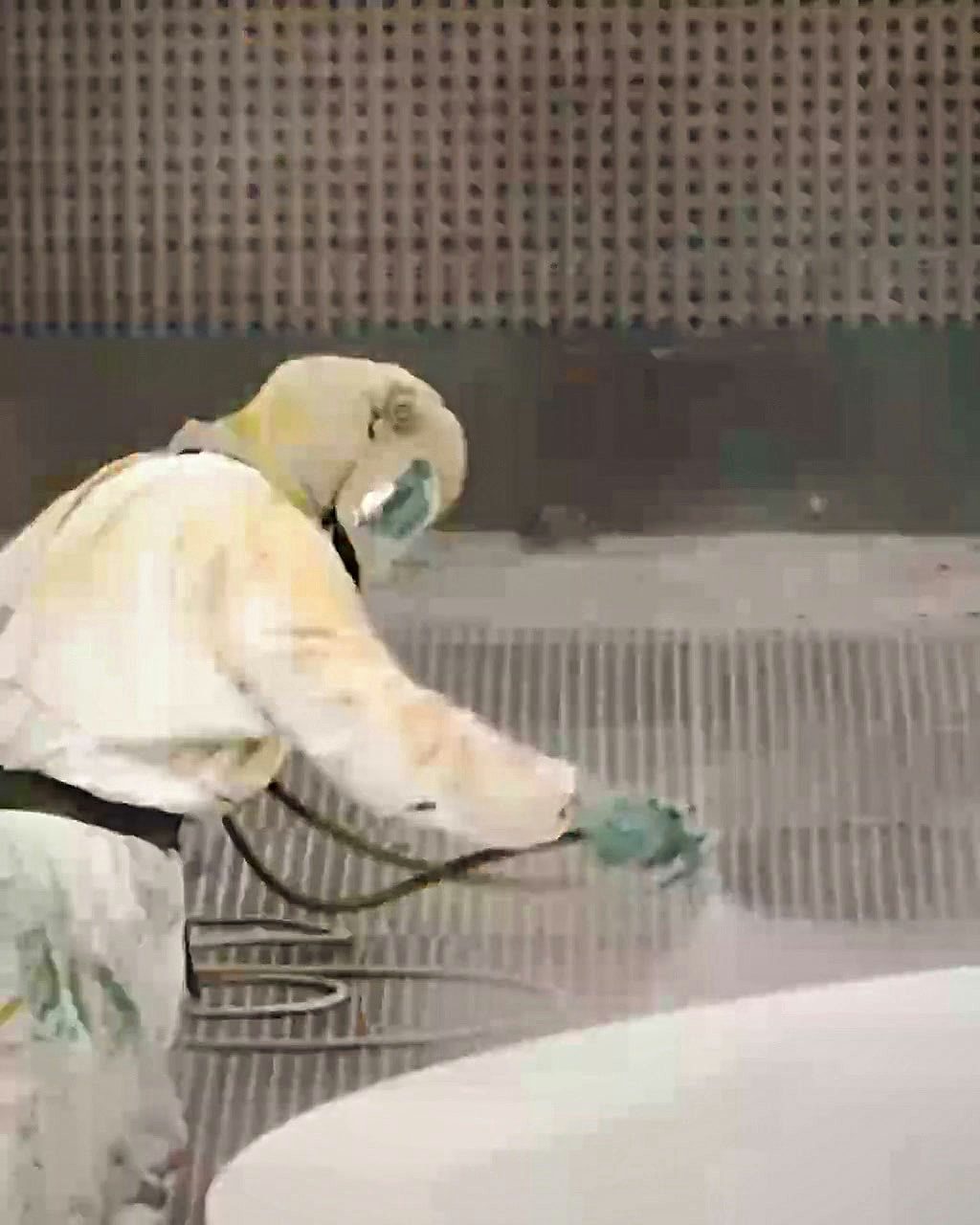

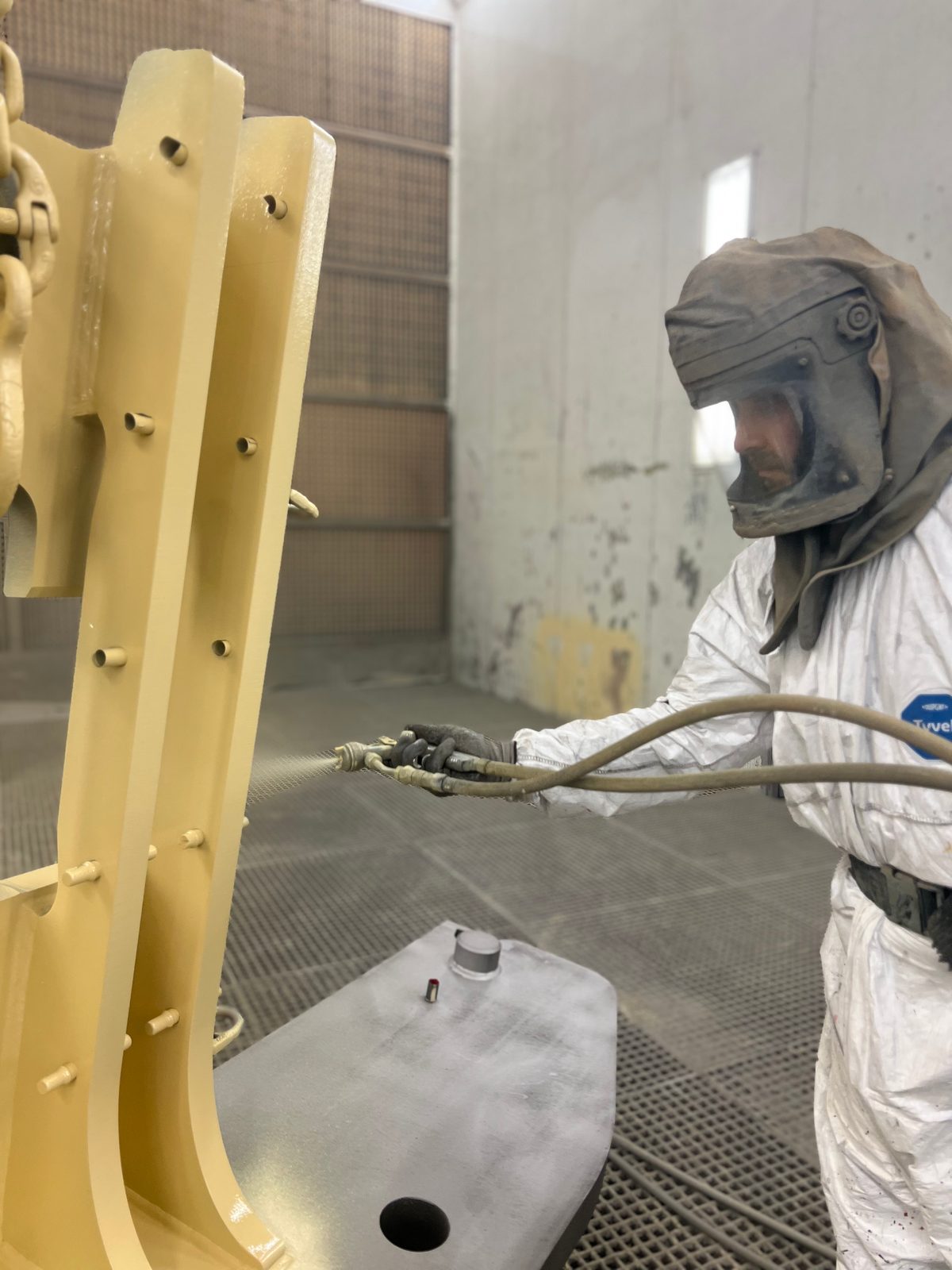

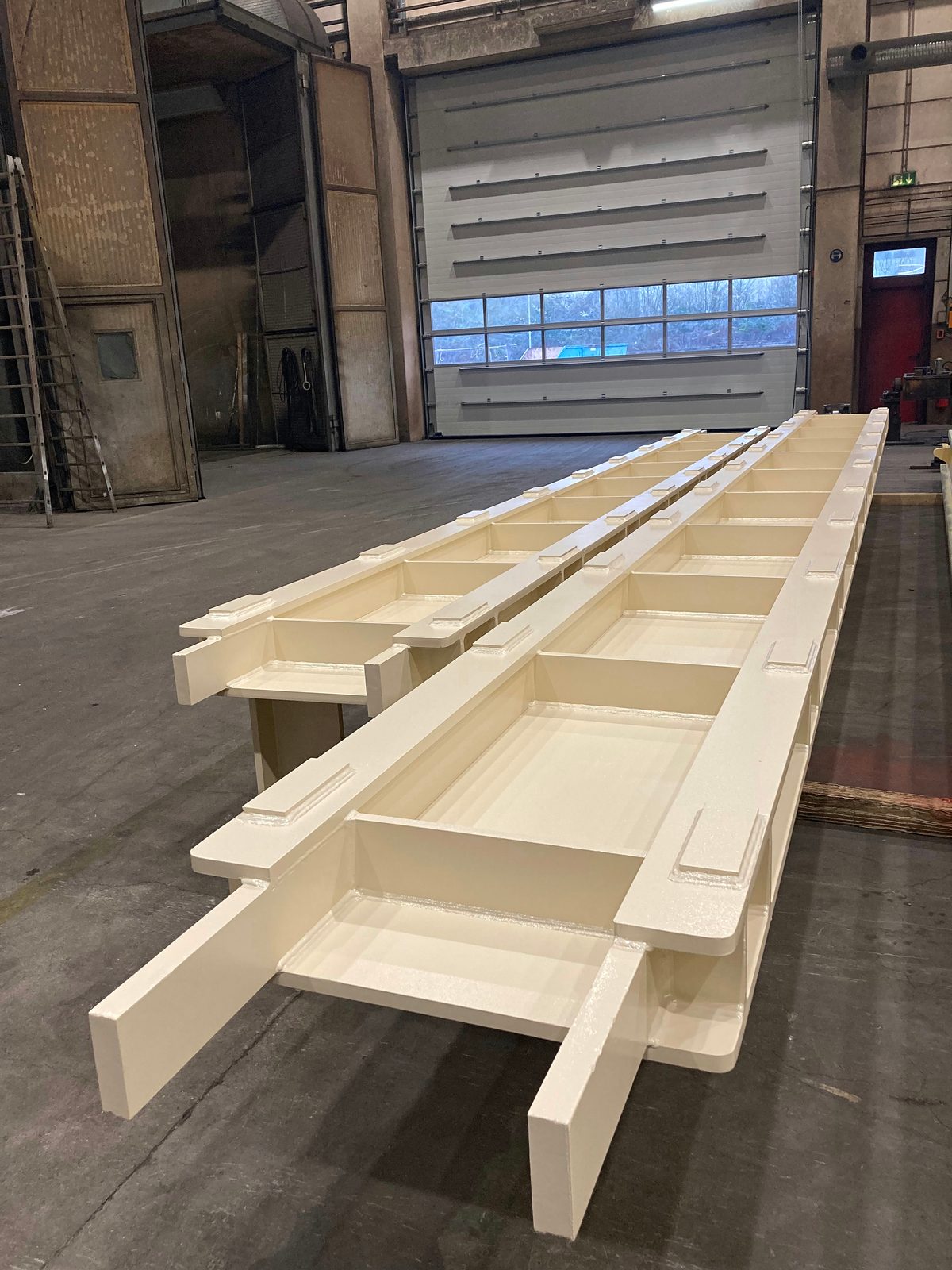

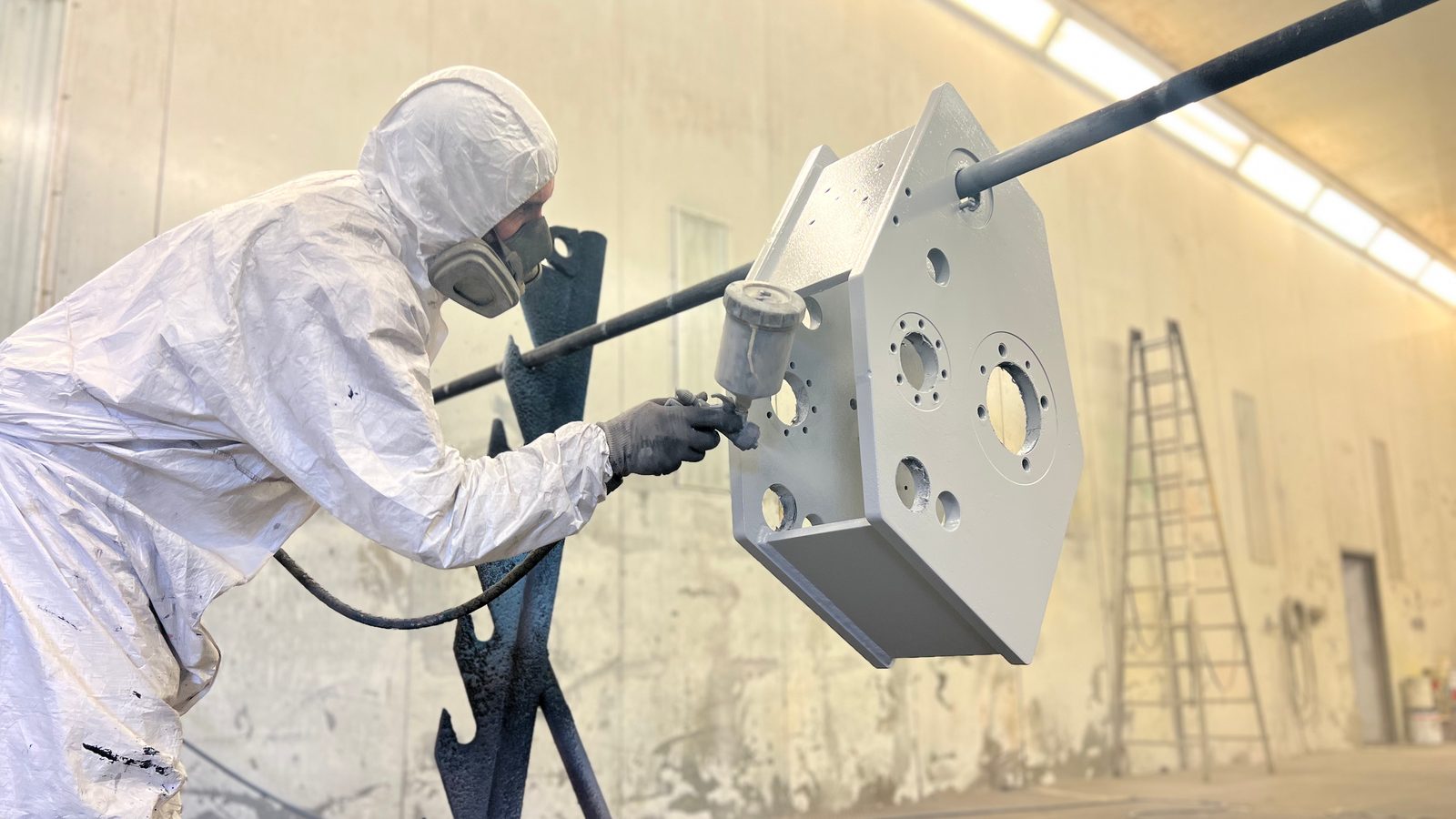

Våra industrilackerare i arbete i lackeringsboxen. Verkliga detaljer från vår lackering i Lorch – från en grovplåtssvetskonstruktion i storrumskabinen över långa maskinramar och bearbetade stålringar till en färdigmonterad trumkomponent.
Mer från produktionen: Sandblästring & lackering · 23 bilder
Industrilackering – varför Bock
Bock Maschinenbau driver industrilackering på orten Lorch som del av en integrerad tillverknings- och korrosionsskyddsprocess:
- Kabinstorlek
- Lackeringskabin 25 × 7 × 6 m för stora detaljer och långa svetskonstruktioner
- Detaljvikt
- Tunga detaljer upp till 50 t – hantering med 2×25-t-traverssystem
- Sandblästring
- Sandblästring Sa 2,5 internt – ytförbehandling utan mellantransport
- Standard
- Industrilackering enligt EN ISO 12944 – skiktsystem och korrosivitetsklass enligt krav
- Kvalitetsledningssystem
- DIN EN ISO 9001:2015 och certifierat svetsföretag enligt DIN EN 1090-2 EXC3
- Integrering
- Svetsning, kantpressning, CNC-bearbetning, sandblästring och lackering i samma anläggning
Anläggnings-, maskin- och fordonstillverkare i Stuttgartregionen, i Baden-Württemberg och hela DACH-området får blästring och lackering enligt EN ISO 12944 från en leverantör i Lorch.
Vanliga frågor om industrilackering
Upp till vilken detaljstorlek är industrilackering möjlig?
Lackeringskabinen för industrilackering hos Bock har en användbar innerstorlek på 25 × 7 × 6 m och tar emot tunga detaljer upp till 50 t. Detaljerna positioneras med produktionshallens 2×25-t-kransystem och förs in i kabinen.
Upp till vilken korrosivitetsklass enligt EN ISO 12944 lackeras det?
Industrilackeringen sker enligt EN ISO 12944 upp till korrosivitetsklass C5 med hög skyddstid (H). Skiktsystem och korrosionsskyddsklass avtalas projektvis enligt ritning, normkrav och kundens anvisningar.
I vilken kulör och glansgrad lackeras det?
I kulör enligt RAL eller kundens specifikation och i den begärda glansgraden, från matt och lågreflekterande till blank. Om kunden föreskriver en lacktillverkare lackerar vi med dennes beläggningsmaterial. För trampytor och lastytor är även halkskyddande beläggningar med sträv yta möjliga.
Utförs även flamsprutförzinkning?
Ja, i egen anläggning. Zinken sprutas på den tidigare blästrade ytan, och detaljen värms därvid bara upp i liten grad. Metoden är aktuell för detaljer som skulle slå sig i zinkbadet eller är för stora för det.
Hur förbehandlas ståldetaljer före industrilackeringen?
Genom sandblästring upp till Sa 2,5 enligt ISO 8501-1 i en storrumsblästerkabin i samma fabrik; det är den vanliga ytförbehandlingen för korrosionsskyddande skiktsystem enligt EN ISO 12944. Lackeringen sker omedelbart efter blästringen.
Vilka material och detaljer industrilackeras?
Lackering sker av konstruktionsstål (S235, S355), finkornstål och höghållfast konstruktionsstål, Hardox efter sandblästring och grundmålning samt maskindelar, hus och gjutna detaljer, behållare och storformatiga specialkonstruktioner. Ytterligare material och detaljtyper lackeras enligt överenskommelse.
Hur dokumenteras skiktuppbyggnad och förbehandlingsgrad?
Skiktuppbyggnad, förbehandlingsgrad och beläggningskrav definieras enligt ritning, normkrav och kundens anvisningar och dokumenteras i kvalitetsledningssystemet enligt DIN EN ISO 9001:2015. För detaljer från svetsade komponenter enligt DIN EN 1090-2 EXC3 kan lackeringen infogas i svetstillverkningens kvalitetsram; krav på provning och dokumentation fastställs projektvis.
Var utförs industrilackeringen?
På orten Lorch, i samma fabrik som sandblästring, svetsning, kantpressning och CNC-bearbetning. Blästring och lackering enligt EN ISO 12944 sker därmed utan transport mellan två företag.
Kontakt
Förfrågan om industrilackering
För en första bedömning: ange detaljmått, material, vikt, önskad korrosivitetsklass enligt EN ISO 12944, kulör och krav på skiktuppbyggnad eller dokumentation. Vi tar fram en projektspecifik offert.
