Horisontalborrverk – CNC-borrverksbearbetning av stora detaljer | Legotillverkning i Lorch
Tre CNC-horisontalborrverk TOS-Varnsdorf WHN 13 med vridbord – borrning, fräsning, uppborrning och gängskärning av stora arbetsstycken i en uppspänning, som legotillverkning i Lorch (Ostalbkreis · Stuttgartregionen) utan minimikvantiteter.
Rörelselängd X 3 500 mm
Rörelselängder X 3 500 · Y 2 500 · Z 1 200 mm – stort arbetsområde för långa hål och bearbetningslägen långt från varandra.
Borrspindel Ø 130 mm
Kraftig 130 mm borrspindel för borrning, uppborrning och fräsning – även vid djupa hål och stora spånvolymer.
Vridbord 360°
Integrerat vridbord – flera bearbetningssidor i en uppspänning, utan omspänning och utan lägesfel.
3 borrverk parallellt
Tre likadana TOS-Varnsdorf WHN 13 CNC – hög kapacitet, korta ledtider och driftsäkerhet för hållna leveranstider.
Kranhantering upp till 50 t
2×25-t-traverssystem och hallinfrastruktur för säker hantering av storformatiga arbetsstycken.
Stål · Hardox · rostfritt stål
Konstruktionsstål, finkornstål upp till S1100, Hardox 400/500 och rostfritt stål 1.4301/1.4571 – bearbetat enligt ritning.
Horisontalborrverk – vad borrverksbearbetningen klarar
Ett horisontalborrverk bearbetar arbetsstycken med horisontellt liggande borrspindel. De tre CNC-borrverken TOS-Varnsdorf WHN 13 kombinerar borrning, fräsning, uppborrning, plansvarvning och gängskärning i en maskin – väl lämpade för detaljer med exakta hål, passhål och lägessamband över långa avstånd.
Kraftig borrspindel med Ø 130 mm och rörelselängder på 3 500 × 2 500 × 1 200 mm ger ett rymligt arbetsområde. Tillsammans med vridbordet bearbetas flera sidor av arbetsstycket i en enda uppspänning – det minimerar omspänningsfel och säkrar snäva lägestoleranser mellan hål och ytor.
Tre likadana maskiner ger verklig kapacitet: parallell tillverkning av flera order, korta ledtider och driftsäkerhet i tidsbundna projekt. Programmeringen sker utifrån CAD-data eller ritningsmått – enstyckstillverkning, prototyper och småserier på samma villkor, som legotillverkning utan minimikvantiteter.
Maskinparken hos Bock är strategiskt uppbyggd: maskiner och verktyg är valda så att nästan varje detalj går att bearbeta och varje kundkrav kan uppfyllas individuellt. Vilken maskin som bearbetar din detalj bestämmer vi utifrån din specifikation – valet ingår i vårt tillverkningskunnande och tar bort urvalsarbetet för dig.
Efter borrverksbearbetningen kan detaljerna gå direkt vidare till svetsning, sandblästring och lackering – allt i samma anläggning i Lorch. Extern logistik mellan bearbetningsstegen bortfaller, vilket märkbart minskar ledtider och totalkostnad.
Maskindata – TOS-Varnsdorf WHN 13 CNC
Nyckeldata för de tre likadana CNC-horisontalborrverken i legotillverkningen hos Bock:
| Parameter | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Antal maskiner | 3 (parallell kapacitet, identiska) |
| Borrspindeldiameter | Ø 130 mm |
| Förflyttning X (tvärled) | 3 500 mm |
| Förflyttning Y (vertikalled) | 2 500 mm |
| Förflyttning Z (längsled) | 1 200 mm |
| Vridbord | 360° vridbart – flersidig bearbetning i en uppspänning |
| Bearbetningssätt | Borrning · Fräsning · Uppborrning · Plansvarvning · Gängskärning |
| Styrsystem | Heidenhain iTNC 530 |
Angivna rörelselängder avser maskinerna i anläggningen i Lorch. Vilken maskin som bearbetar din detalj avgör vi utifrån dina krav. Konkret genomförbarhet och toleranser prövar vi projektvis utifrån din ritning.
Typiska användningar för borrverksbearbetning
Horisontalborrverken hos Bock används för:
- Hus, lagerbockar och konsoler med exakta passhål
- Svetsade komponenter med hål i linje och lagerhål
- Bottenplattor, ramar och tvärbalkar med hålbilder över långa avstånd
- Detaljer för anläggnings-, fordons- och specialmaskintillverkning
- Förbearbetade ämnen som tillverkningssteg för svetskonstruktioner
Bearbetade detaljer kan svetsas, blästras och lackeras i samma anläggning. För särskilt långa detaljer eller detaljer med stora ytor finns dessutom portalfräsmaskiner och maskiner med rörlig pelare upp till 26 000 mm – du får hela bearbetnings- och tillverkningsspektrumet från en leverantör, utan extern logistik mellan bearbetningsstegen. Kvalitetsdokumentation och mätprotokoll enligt DIN EN ISO 9001:2015 finns som standard.
Material för borrverksbearbetningen
Bock Maschinenbau GmbH använder huvudsakligen europeiska kvalitetsstål:
- Konstruktionsstål S235, S355
- Finkornstål upp till S1100 – höghållfast, svetsbart
- Hardox 400 / 500 – slitstarkt stål
- Rostfritt stål 1.4301, 1.4571 – korrosionsbeständigt
- Specialstål enligt ritning och kundens anvisning
Materialintyg tillhandahålls på begäran eller enligt projektets krav.
Intryck från borrverksbearbetningen

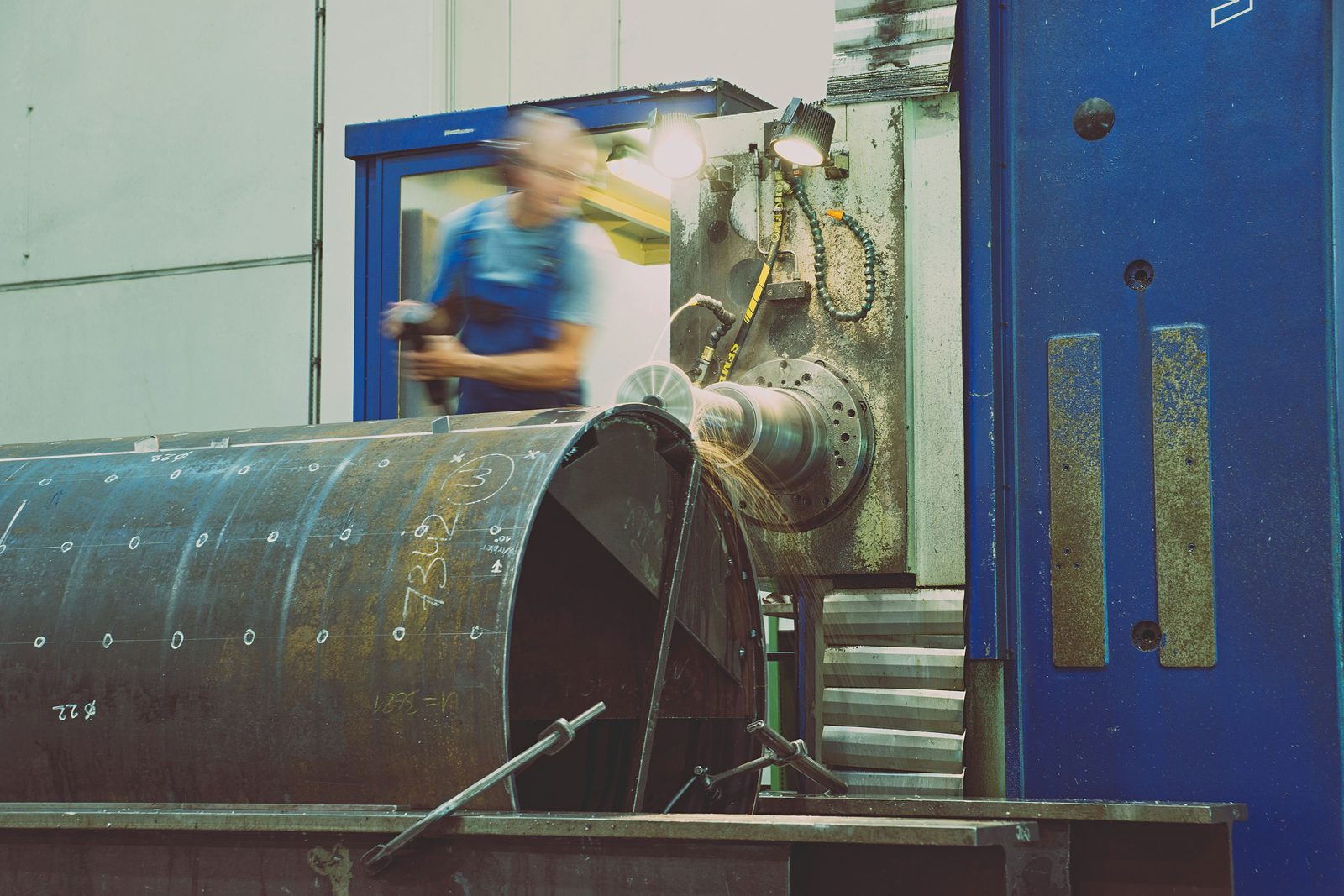

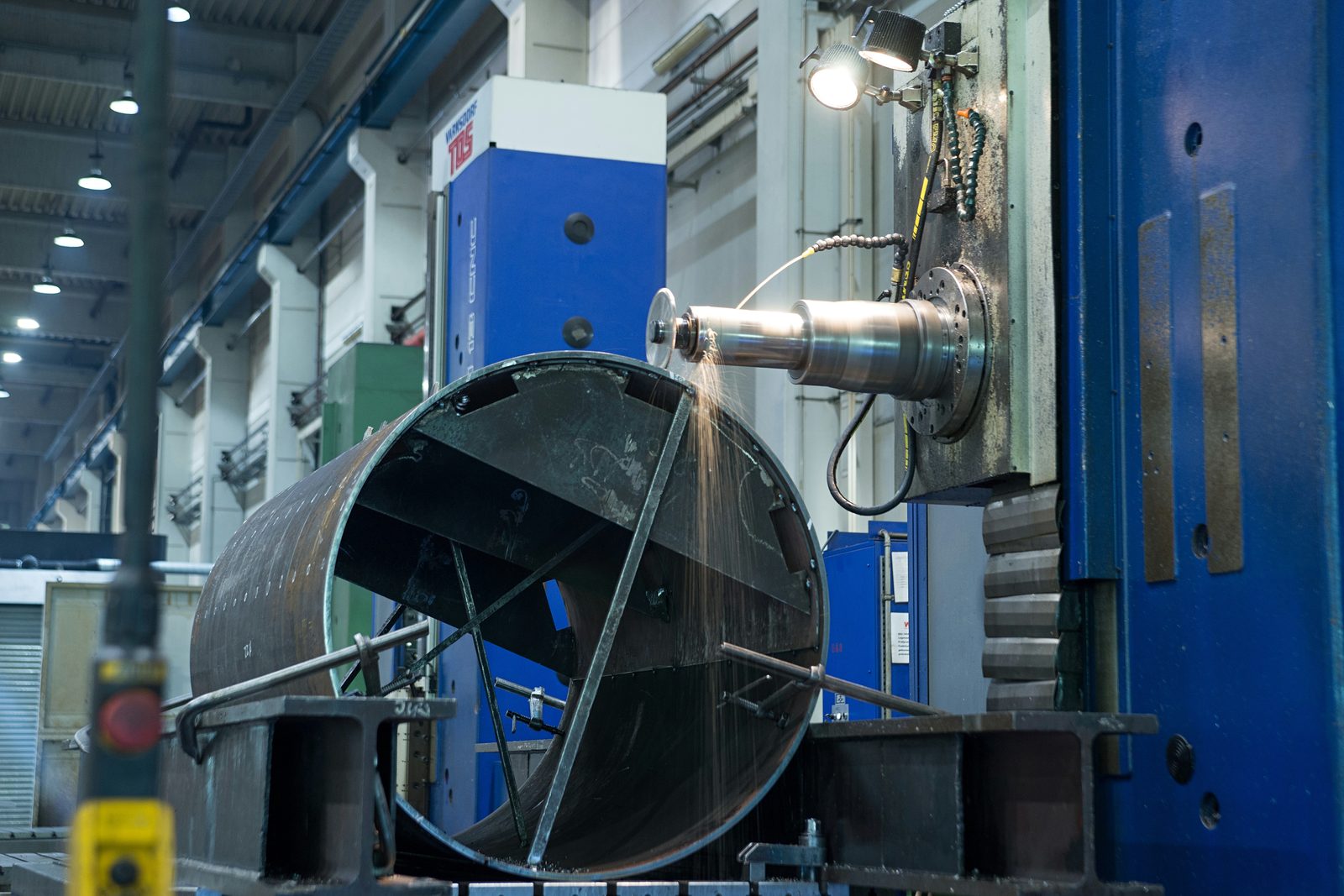

Verkliga bilder från vår produktion i Lorch – från TOS-Varnsdorf WHN 13 med uppspända arbetsstycken över urborrningsverktyget i spindeln till ett svetsat maskinhus vars passhål ligger i linje i två rader.
Borrverksbearbetning hos Bock – dina fördelar
Bock Maschinenbau driver horisontalborrverken som del av en komplett tillverkningsprocess:
- 3 borrverk parallellt
- Tre likadana TOS-Varnsdorf WHN 13 CNC – kapacitet, korta ledtider och driftsäkerhet.
- Vridbord 360°
- Flersidig bearbetning i en uppspänning – utan omspänningsfel, med snäva lägestoleranser.
- Kranhantering upp till 50 t
- 2×25-t-travers och hallinfrastruktur för storformatiga arbetsstycken.
- Legotillverkning utan minimikvantiteter
- Enstaka detaljer, prototyper och seriedetaljer tillverkas på samma villkor enligt ritning.
- DIN EN ISO 9001:2015
- Kvalitetsledning med dokumenterad materialstyrning och obruten spårbarhet.
- Verktygsbestånd byggt under decennier

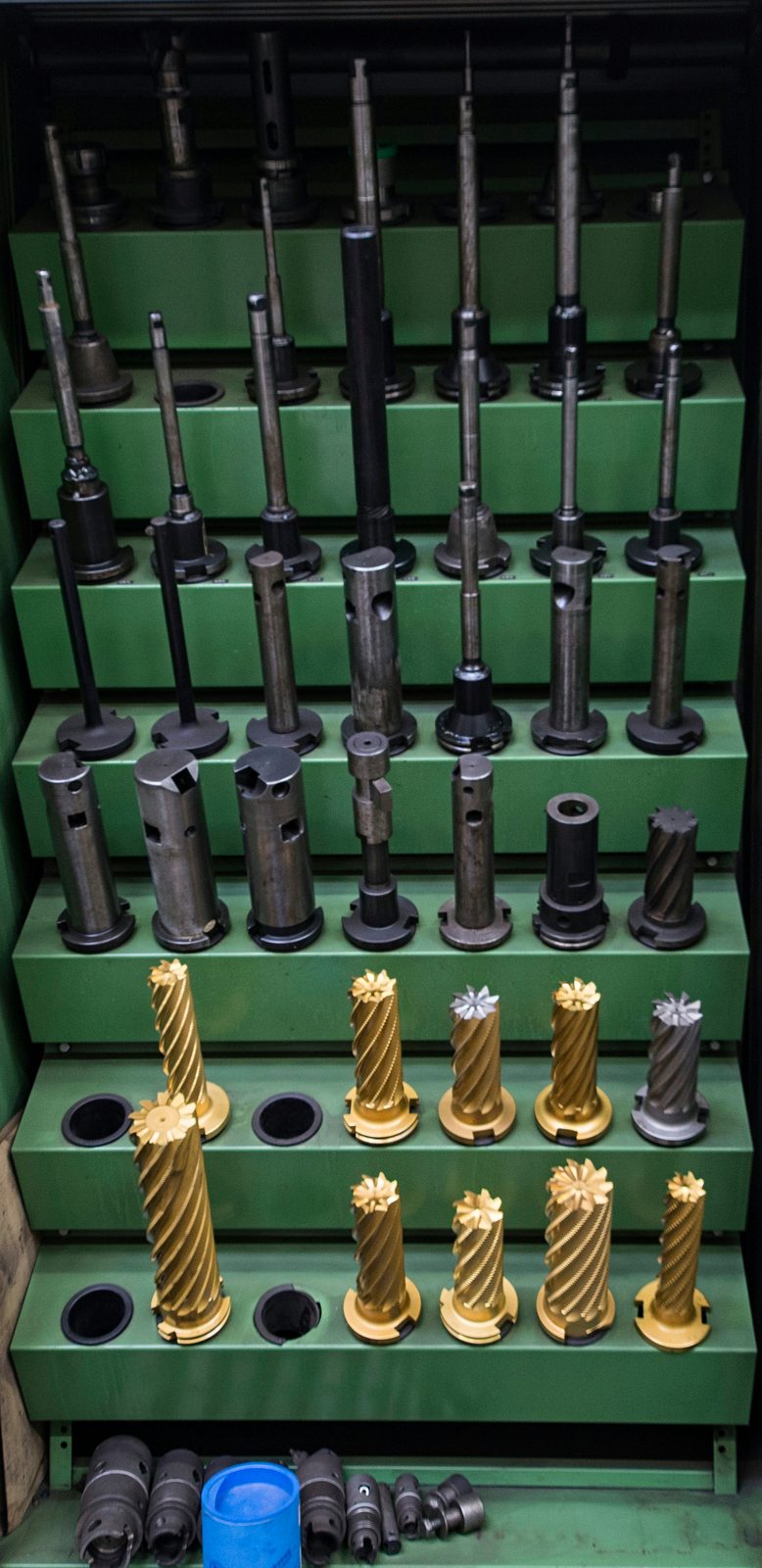

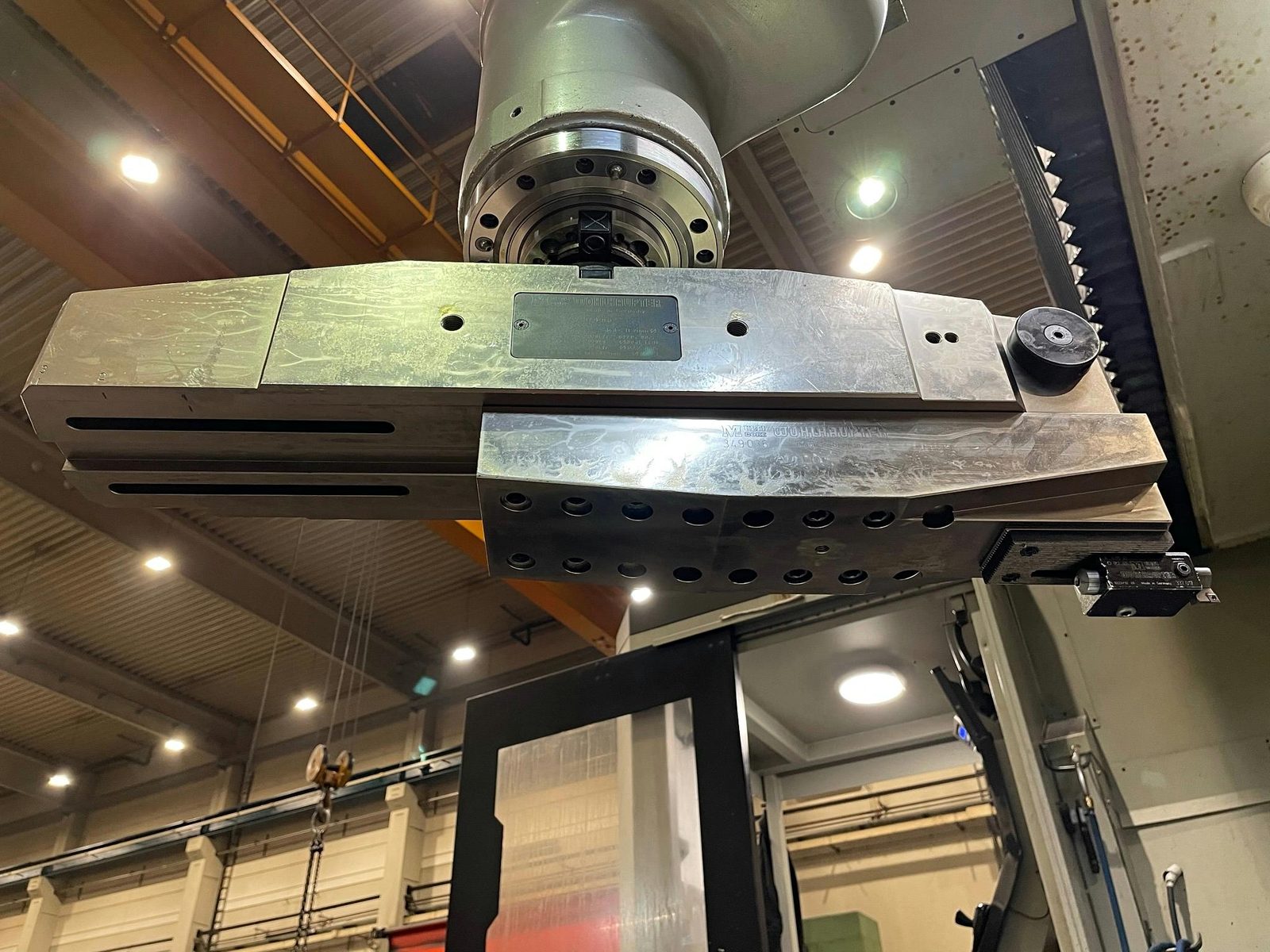

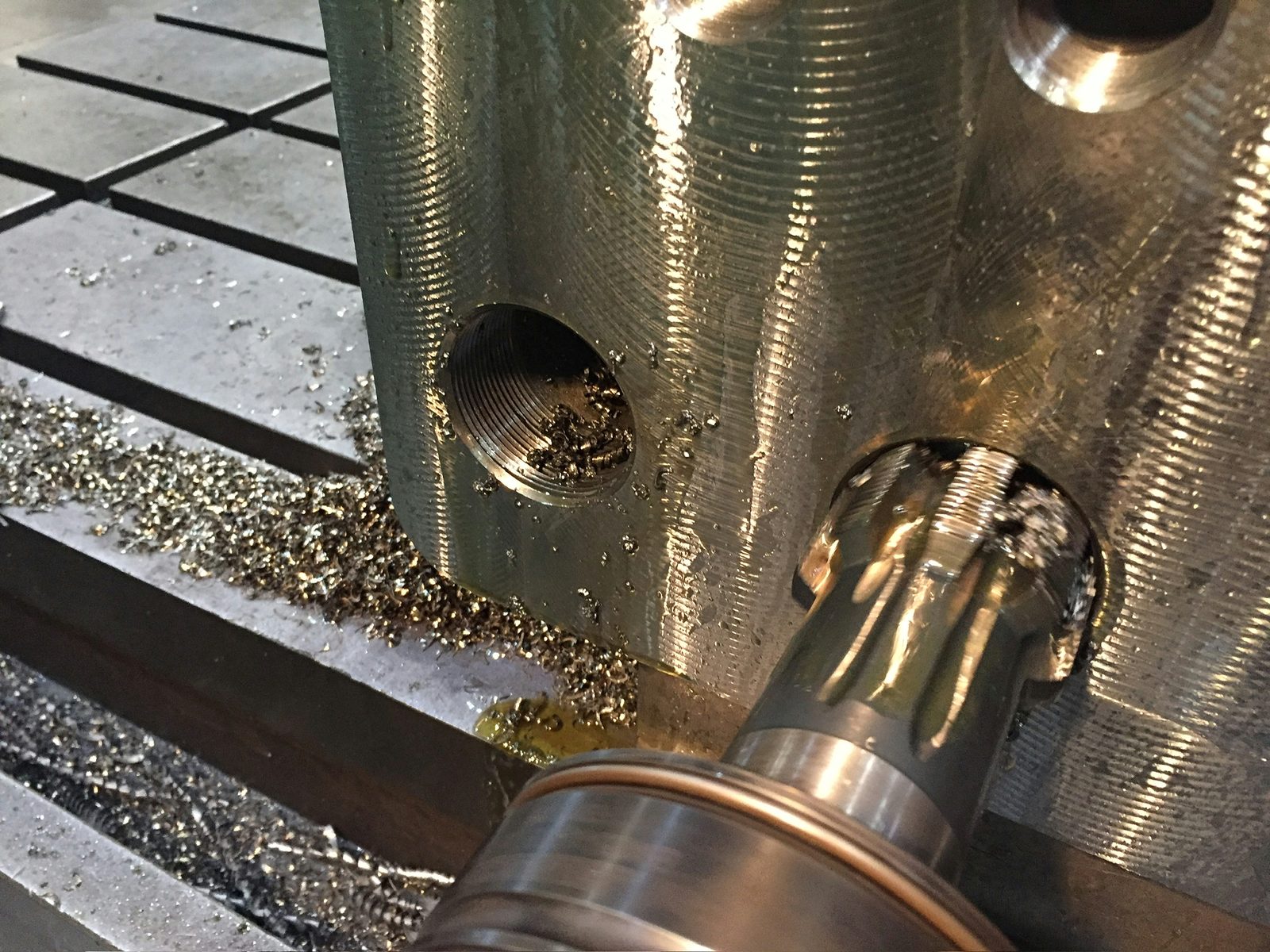

- Ett under åren uppbyggt bestånd av special- och specialanpassade verktyg – långa borr- och urborrstänger, specialborrar och gängverktyg för djupa hål och uppborrade lagersäten.
- Borrverk för regionen
- Uppborrning och borrverksbearbetning för verktygs-, fixtur- och maskinbyggare i Stuttgartregionen och hela DACH-området – tillförlitligt från Lorch.
Vanliga frågor om borrverksbearbetning
Vad är ett horisontalborrverk?
Ett horisontalborrverk bearbetar arbetsstycken med horisontellt liggande borrspindel. Det kombinerar borrning, uppborrning, fräsning, plansvarvning och gängskärning i en maskin – väl lämpat för exakta hål och lägessamband på stora detaljer.
Hur stora får detaljerna vara?
Rörelselängderna för TOS-Varnsdorf WHN 13 CNC är X 3 500 · Y 2 500 · Z 1 200 mm. Vilken maskin som bearbetar din detalj stämmer vi av mot dina krav – för särskilt långa eller storformatiga detaljer finns dessutom portalfräsmaskiner och maskiner med rörlig pelare upp till 26 000 mm. På så sätt får varje detalj rätt maskin.
Vilka material bearbetas?
Konstruktionsstål S235/S355, finkornstål upp till S1100, Hardox 400/500 samt rostfritt stål 1.4301/1.4571 och specialstål enligt ritning. Materialintyg tillhandahåller vi projektvis.
Tillverkar ni även enstaka detaljer?
Ja. Borrverksbearbetningen sker som legotillverkning utan minimikvantiteter – enstyckstillverkning, prototyper och småserier på samma villkor, programmerat utifrån CAD-data eller ritningsmått.
Kan detaljerna vidarebearbetas hos er?
Ja. Efter borrverksbearbetningen följer svetsning, sandblästring och lackering i samma anläggning i Lorch – komplett tillverkning från en leverantör utan extern logistik.
