Flamriktning – termisk riktning av svetskonstruktioner och stora detaljer
Korrigera svetsdeformation och måttavvikelser på stora detaljer upp till 50 t – materialskonande termisk riktning utan materialavverkning, som legotjänst i Lorch — Ostalbkreis, Stuttgartregionen, södra Tyskland.
Riktning utan materialavverkning
Termisk riktning återställer måttnoggrannheten – utan att avverka material eller svetsa om.
Även tunga detaljer upp till 50 t
Riktning direkt vid 2×25-t-traverssystemet – utan storleksbegränsning från ugnar eller fixturer.
Materialskonande temperaturstyrning
Kontrollerad, materialberoende begränsad uppvärmning – även i seghärdade och höghållfasta stål upp till S1100.
Allt från en leverantör
Svetsning enligt DIN EN 1090-2 EXC3, flamriktning och skärande bearbetning på en och samma ort i Lorch.
DIN EN ISO 9001:2015
Kvalitetsledning med dokumenterade tillverkningsprocesser.
Flamriktning – metod och verkningsprincip

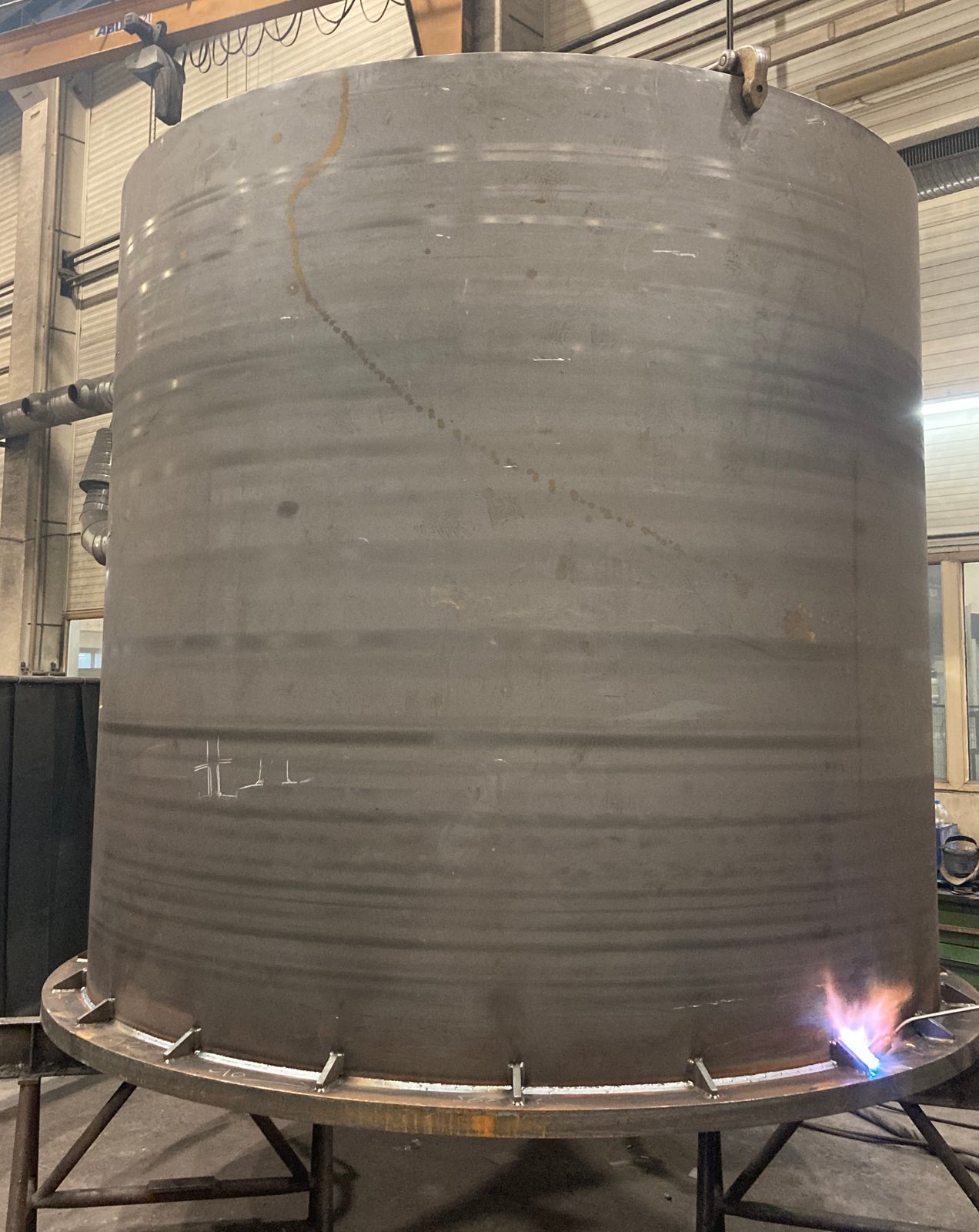

Vid flamriktning värms materialet snabbt upp lokalt med en brännare. Omgivande kall struktur hindrar värmeutvidgningen – det uppvärmda fältet stukas. Vid avsvalningen drar det stukade området ihop sig och riktar detaljen kontrollerat till önskad form. På så sätt korrigeras svetsdeformation och egenspänningar utan att material avverkas eller svetsas om.
Med värmefigurer – punkt, streck eller kil – styr operatören riktning och storlek på krympningen. Erfarenhet och kontrollerad temperaturstyrning är avgörande – särskilt i seghärdade och höghållfasta stål, vars tillåtna riktningstemperatur beror på materialet.
Flamriktning kompletterar vibrationsavspänning. Medan vibrationsavspänning (VSR) bygger bort egenspänningar korrigerar termisk riktning synlig deformation. I kombination förblir detaljen måttriktig över tid – en god förberedelse inför efterföljande precisionsbearbetning.
Som legotjänst utför vi värmeriktning även på kundlevererade detaljer från annan tillverkning. Svetskonstruktioner tillverkade i Lorch riktas direkt efter svetsningen, innan de går vidare till skärande bearbetning eller slutmontering – utan extern logistik och utan förluster i gränssnitten.
Lämpliga detaljer för flamriktning
Flamriktning passar för svetskonstruktioner och ståldetaljer med termisk deformation:
- Deformerade svetsade ramar och grundkonstruktioner
- Storplåtar och plåtfält med bucklor eller vågighet
- Balkar, profiler och svetsade lådkonstruktioner
- Maskinbäddar och ramar inför precisionsbearbetning
- Detaljer i stål, Hardox, rostfritt stål och finkornstål upp till S1100
Metoden erbjuds som fristående tjänst eller i kombination med egen svets- och bearbetningsproduktion.
Typiska användningsområden
Flamriktning används branschöverskridande vid tillverkning av tunga detaljer:
- Deformationskorrigering efter svetsning av stora stålkonstruktioner
- Riktning av kran-, lyftverks- och anläggningskomponenter
- Planhetskorrigering på plåtar och svetsade plattor
- Måttnoggrannhet hos ramar och stativ före skärande bearbetning
- Efterriktning av detaljer efter transport eller bearbetning
Riktade detaljer precisionsbearbetas direkt i samma anläggning – utan extern logistik och utan förluster i gränssnitten. Tunga detaljer upp till 50 t flyttar vi med vårt eget 2×25-t-traverssystem.
Flamriktning hos Bock – dina fördelar
Bock Maschinenbau erbjuder flamriktning som ett integrerat steg i tillverknings- och kvalitetsprocessen:
- Deformation korrigerad utan materialavverkning
- Termisk riktning återställer måttnoggrannheten utan att avverka material eller svetsa om.
- Även för tunga detaljer upp till 50 t
- Riktning direkt vid 2×25-t-traverssystemet – utan storleksbegränsning från ugnar eller fixturer.
- Materialskonande temperaturstyrning
- Kontrollerad uppvärmning med materialberoende temperaturgräns – även i seghärdade och höghållfasta stål.
- Allt från en leverantör
- Svetsning enligt DIN EN 1090-2 EXC3, flamriktning och skärande bearbetning på en och samma ort i Lorch.
- DIN EN ISO 9001:2015
- Kvalitetsledningssystem med dokumenterade tillverkningsprocesser.
Stålbyggare och metallverkstäder i Stuttgartregionen och DACH-området låter oss i Lorch flamrikta deformerade svetskonstruktioner måttriktigt.
Vanliga frågor om flamriktning
Hur fungerar flamriktning?
Vid flamriktning värms materialet snabbt upp lokalt med en brännare; den omgivande kalla strukturen hindrar värmeutvidgningen, det uppvärmda fältet stukas och drar ihop sig vid avsvalningen. Med värmefigurer – punkt, streck eller kil – styrs krympningens riktning och storlek, så att svetsdeformation korrigeras utan materialavverkning och utan omsvetsning.
Vad skiljer flamriktning från vibrationsavspänning?
Flamriktning korrigerar den synliga deformationen, vibrationsavspänning (VSR) minskar egenspänningar. Båda metoderna utförs i samma fabrik efter svetsningen och före precisionsbearbetningen.
Upp till vilken styckvikt flamriktas detaljer?
Flamriktning är möjlig även på tunga detaljer upp till 50 t. Riktningen sker direkt vid 2×25-t-kransystemet, utan storleksbegränsning från ugnar eller fixturer.
Flamriktas även kundtillhandahållna detaljer?
Ja. Som legotjänst utförs värmeriktning även på kundtillhandahållna detaljer från annan tillverkning. Svetskonstruktioner tillverkade i Lorch riktas direkt efter svetsningen, innan de går vidare till skärande bearbetning eller slutmontering.
Kontakt
Förfrågan om flamriktning
Ange detaljens mått, vikt och material och beskriv deformationen. Vi riktar inlämnade konstruktioner som separat tjänst eller direkt efter svetsningen i vår tillverkning.
