3D-plasmaskärning av rör – när rörlasern inte längre är lönsam
För komplexa 3D-konturer, urtag och geringssnitt i rör och profiler: exakt CNC-plasmaskärning upp till 30 mm godstjocklek i konstruktionsstål, rostfritt stål, finkornstål och slitstål som Hardox eller XAR 400. Rörkapning som legotillverkning i Lorch — Ostalbkreis, Stuttgartregionen, södra Tyskland.
3D-plasmaskärning i rör – så blir kanten fogfärdig

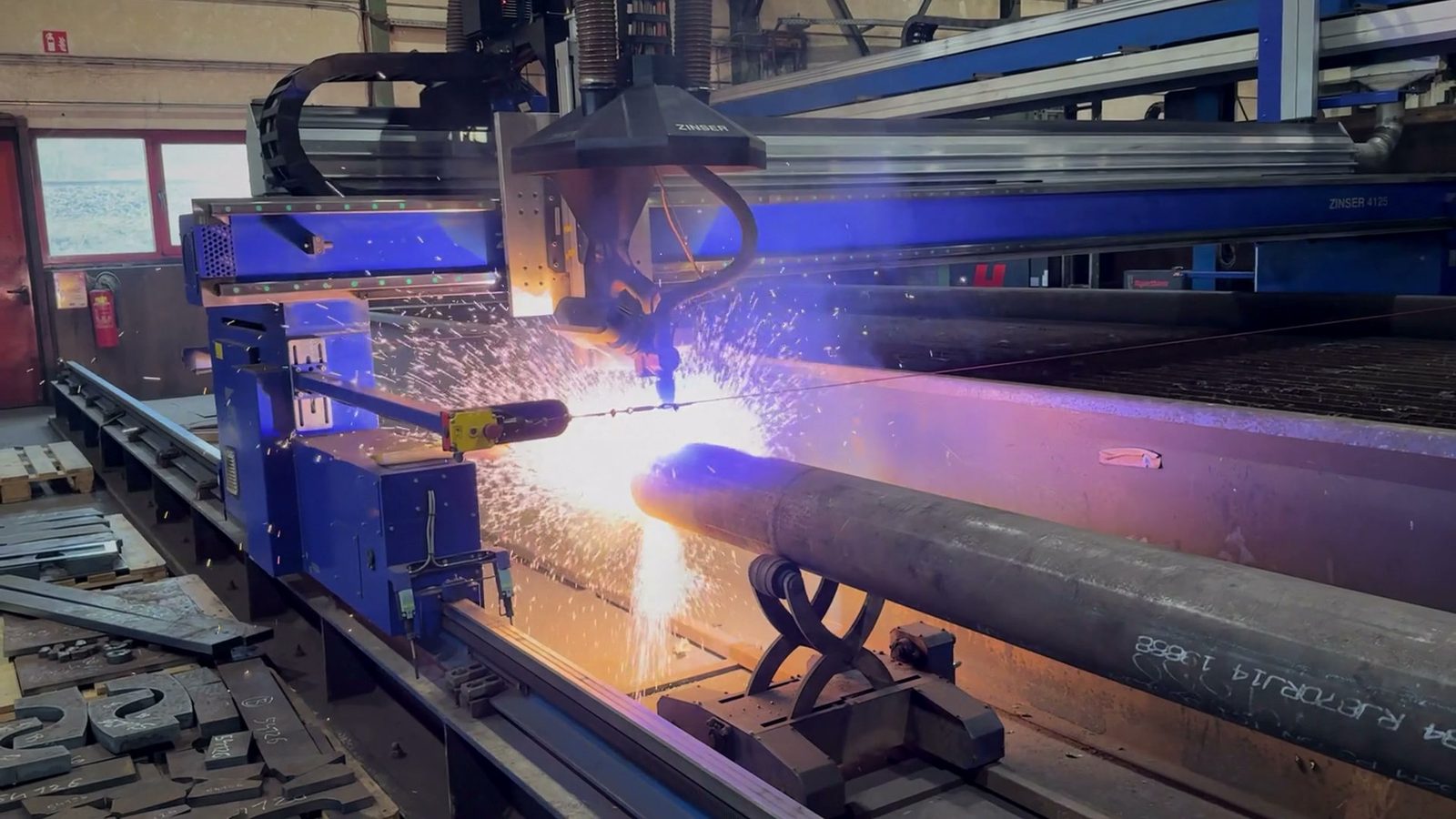

En CNC-styrd plasmabrännare lägger snittet tredimensionellt direkt i röret eller profilen – konturer, urtag, geringar och genomskärningar görs i en uppspänning, direkt ur 3D-CAD-modellen. Manuell ritsning, omspänning och efterbearbetning faller bort.
Eftersom brännaren ställer skärvinkeln fritt i rummet uppstår exakt passande rörknutpunkter och fogfärdiga fasar som kan svetsas vidare utan efterbearbetning. Metoden är lönsam redan från styck 1 och håller även där rörlasern når sin gräns vid stora godstjocklekar och slitstarka stål.
Som industriell underleverantör levererar vi till maskin-, stål- och anläggningsindustrin i hela DACH-området – från rörknutpunkter för fackverkskonstruktioner och sadelsnitt i rörledningsbyggnad till ram- och specialdetaljer i höghållfast finkornstål.
Maskindata
Maskin
Godstjocklek
Fasskärning
Zinser · 3D-plasma-rörskärmaskin
upp till 30 mm
±45°
Tekniska detaljer
Tekniska möjligheter
Vårt CNC-styrda plasmaskärhuvud för rör arbetar i tre axlar – äkta 3D-konturskärning direkt i röret, utan omfattande efterbearbetning.
Överallt där rör och profiler måste bearbetas med precision – och en rörlaser är för dyr, för begränsad eller inte tillgänglig.
Rörledningsbyggnad
Sadelsnitt, avsticksurtag och flänsberedning för industri- och processrörledningar.
Kran- och stålkonstruktion
Balkurtag, knutplåtar och förbindningsprofiler för broar, kranar och hallstommar.
Fordonstillverkning
Ramdelar, tvärbalkar och kopplingsfästen i höghållfast finkornstål och slitstål.
Specialmaskintillverkning
Enstaka detaljer och prototyper med komplexa 3D-konturer direkt ur CAD – utan omvägen via underleverantör.
Intryck från 3D-rörkapningen

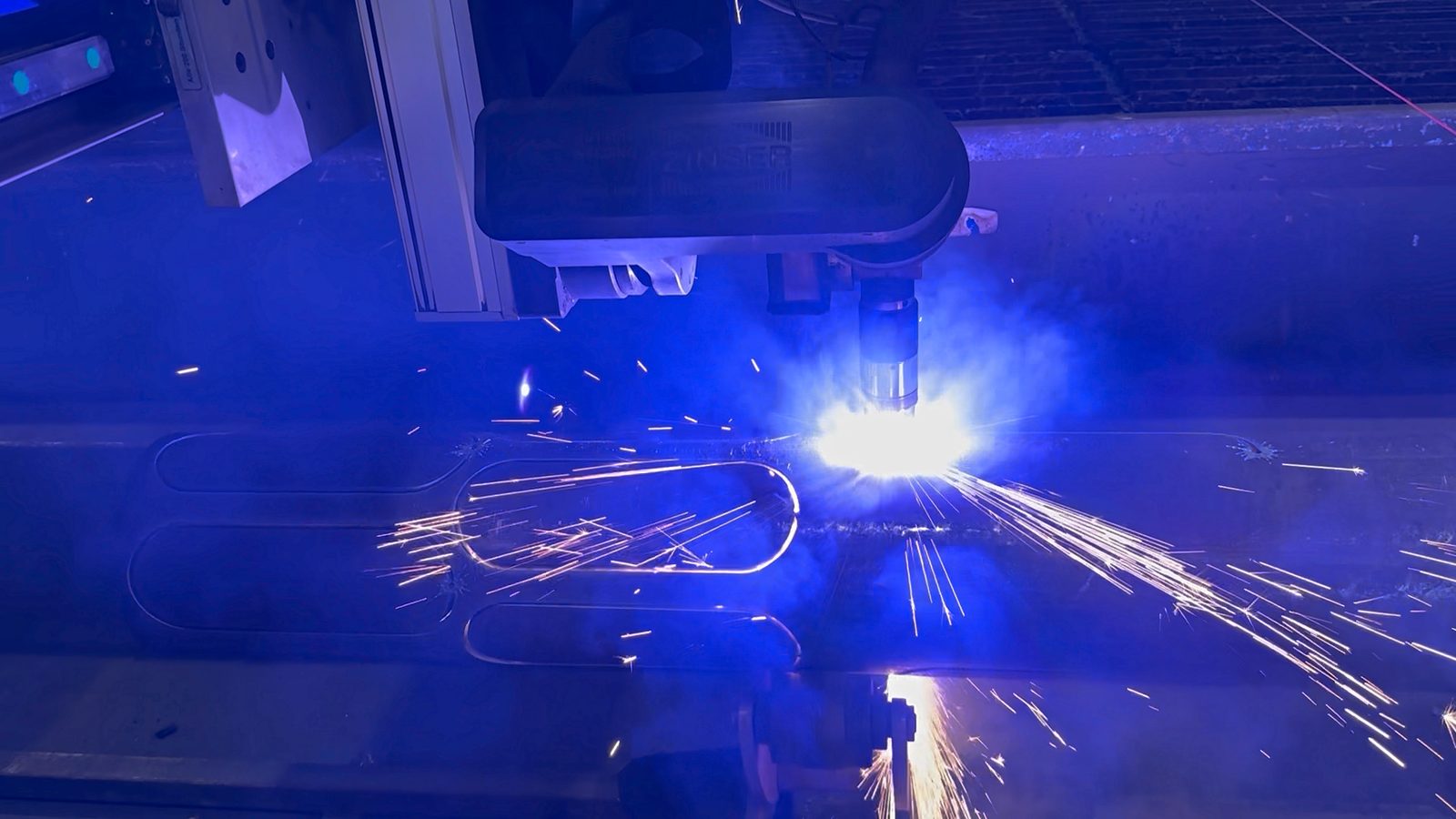

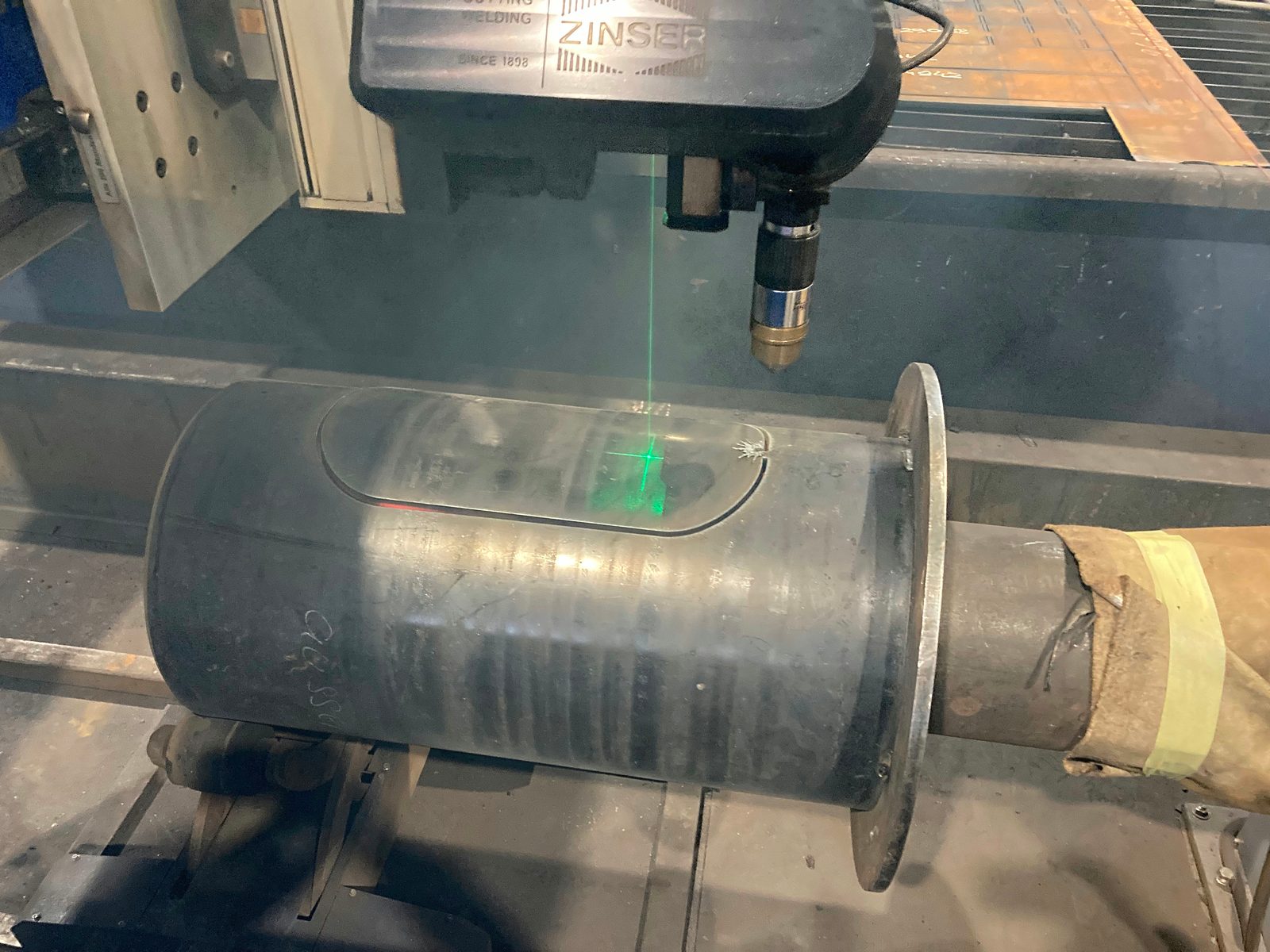

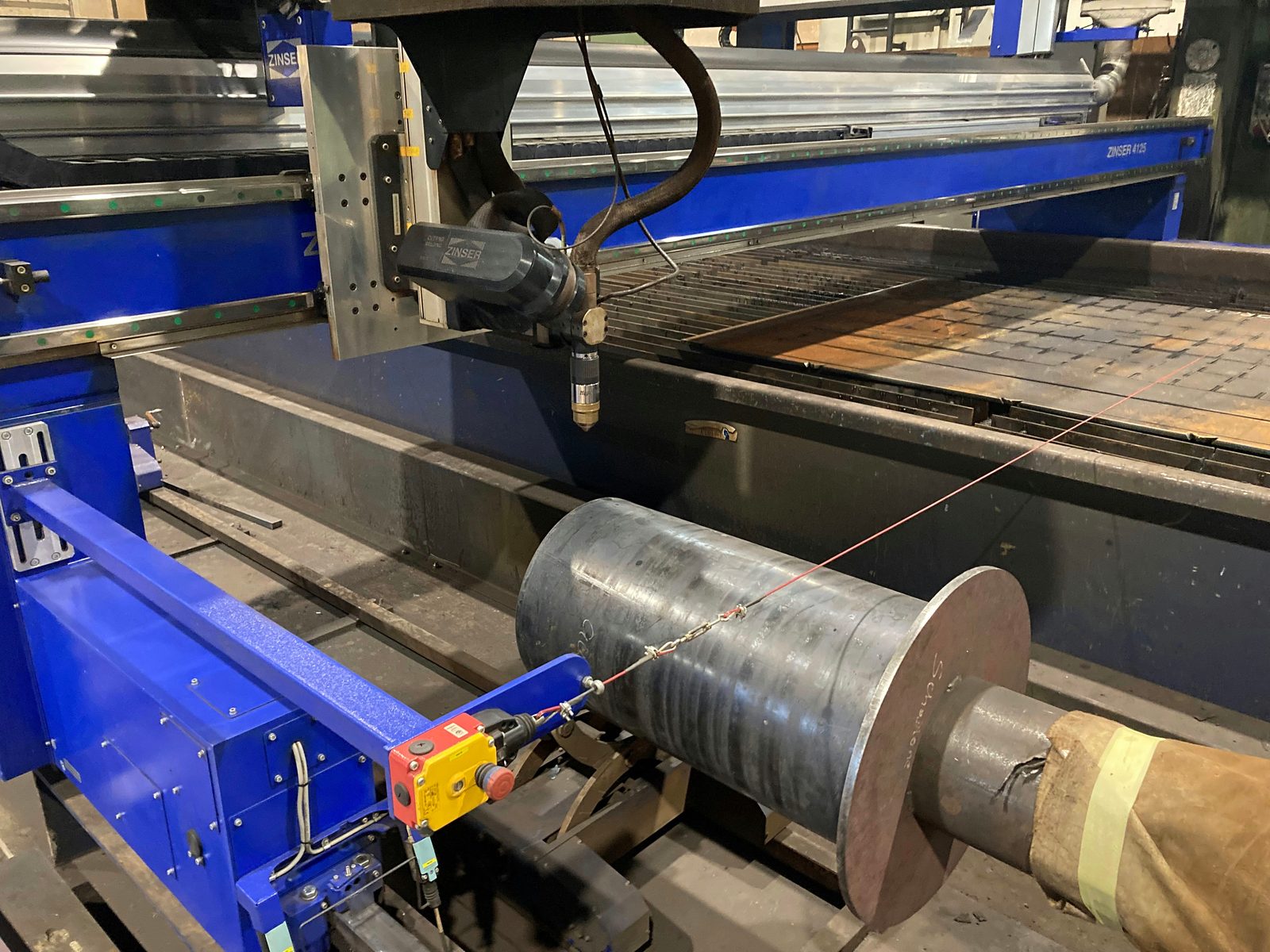

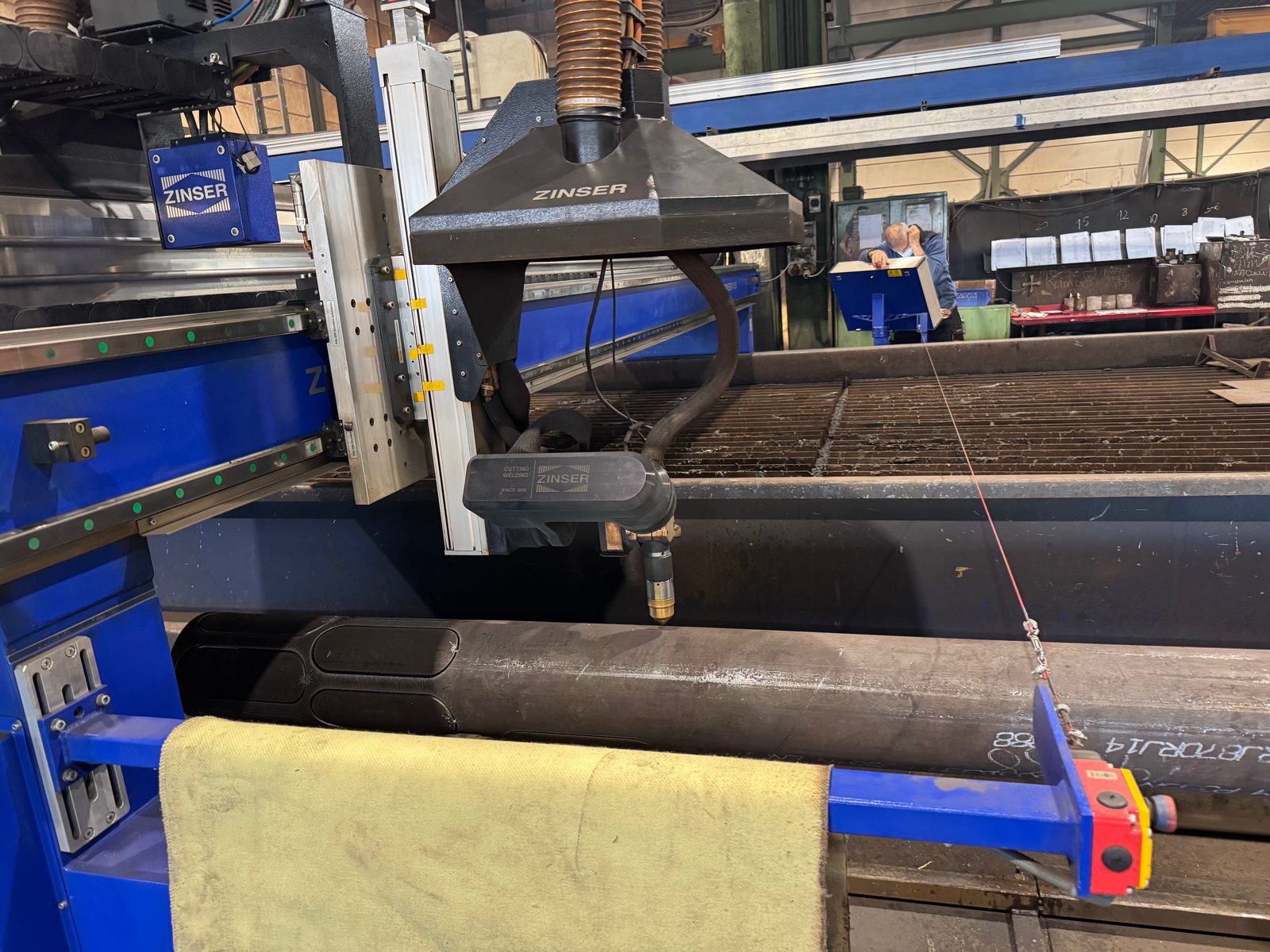

Verkliga bilder från vår produktion i Lorch – från flänsröret i rörvändaren via plasmasnittet i skärögonblicket och det färdiga avlånga urtaget till långröret med flera utskärningar i en uppspänning.
Ännu större godstjocklek?
För extrema godstjocklekar: gasskärning av rör
Godstjocklek över 30 mm? Då är vår kopierande gasskärning rätt val. Konstruktionsstål, finkornstål och slitstål (Hardox) upp till 50 mm godstjocklek – tillförlitligt och lönsamt.
Godstjocklek upp till 30 mm och komplex geometri: 3D-plasma är oftast bästa valet.
Mycket tunnväggigt och kortast cykeltid: rörlaser kan vara rimligt.
Över 30 mm godstjocklek: gasskärning av rör passar oftast bättre.
För att du ska kunna besluta snabbare – här är de vanligaste frågorna från praktiken.
Vid vilken godstjocklek blir 3D-plasma intressant?
3D-plasma blir särskilt relevant vid större godstjocklekar, när en rörlaser når sin ekonomiska eller tekniska gräns.
Kan jag skicka förfrågan med befintliga CAD-data?
Ja. För denna rörbearbetning behöver vi en STEP-/STP-fil som 3D-underlag plus en teknisk ritning. Vi kontrollerar geometri, toleranser, skärstrategi och lämplig tillverkningsteknik.
Är enstaka detaljer också rimliga?
Ja. Tillverkningen är utformad även för enstaka detaljer och småserier, utan beroende av stora satsstorlekar.
Hur går vi vidare vid godstjocklek över 30 mm?
Då byter vi till gasskärande metoder. Även mycket tjockväggiga rördetaljer förblir då tillförlitligt genomförbara.
