Gasskärning av rör – det starka alternativet till rörlaser
CNC-styrd kopieringsgasskärning för tjockväggiga rör, profiler och hålbalkar – upp till 50 mm godstjocklek. Konstruktionsstål, finkornstål (S460–S1100) och slitstål som Hardox. Där rörlasern ger upp arbetar vi fortfarande ekonomiskt. Rörgasskärning som legotillverkning i Lorch — Ostalbkreis, Stuttgartregionen, södra Tyskland.
upp till 50 mm
Max. godstjocklek
Konstruktionsstål · finkornstål · slitstål
Material
Zinser kopieringsgasskärmaskin
Maskin
2 500 × 1 200 mm
Uppspänningsformat
Teknikval
När gasskärning av rör är rätt val – godstjocklek, material, seriestorlek
Vid vissa godstjocklekar och material når rörlasertekniken sin gräns. Gasskärning är då den ekonomiskt och tekniskt överlägsna lösningen.
- Godstjocklek över 30 mm
- Rörlasrar klarar typiskt ca 25–30 mm. Vår gasskärteknik skär tillförlitligt upp till 50 mm – utan avkall på kantkvaliteten.
- Hardox, S460 eller S690
- Slitstål och höghållfast finkornstål är känsliga för laservärme. Gasskärning ger bredare men termiskt mer skonsamma värmepåverkade zoner.
- Prisfokus vid småserier
- Ingen dyr laserprogrammering krävs. För 1–5 detaljer ofta den klart billigare lösningen – särskilt vid cylindriska profiler med standardlängder.
Maskindata
| Maskin | Godstjocklek | Format |
|---|---|---|
| Zinser · Kopiergasskärmaskin | upp till 50 mm | 2 500 × 1 200 mm |
Tekniska detaljer
Tekniska möjligheter

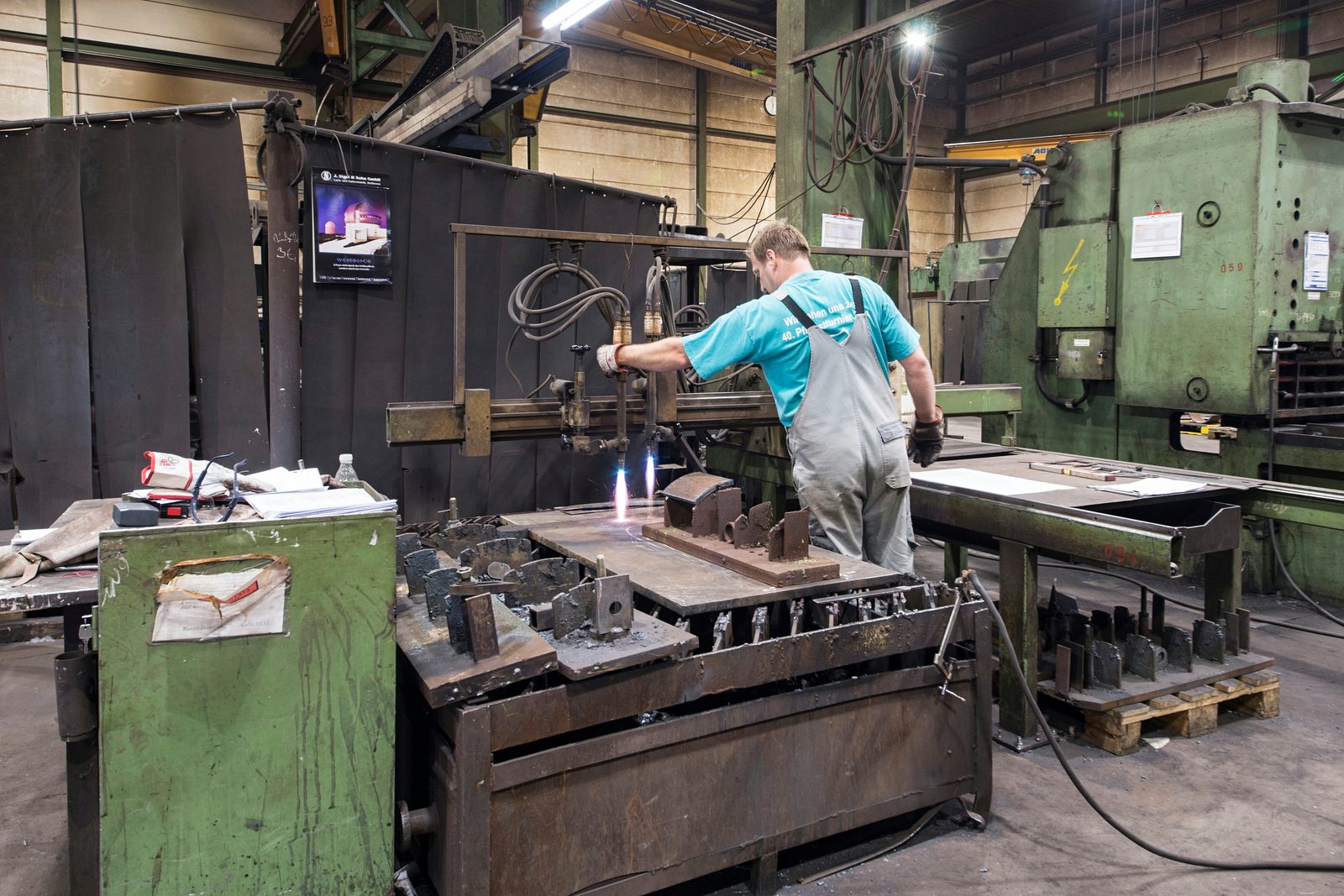

Vår Zinser kopieringsgasskärmaskin med två brännare följer exakt en mall eller ett CNC-program – även för krävande rörprofiler med stora godstjocklekar.
| Parameter | Specifikation |
|---|---|
| Material | Konstruktionsstål (S235/S355), finkornstål och höghållfast konstruktionsstål (S460–S1100), slitstål (Hardox) |
| Profilformer | Runt rör, fyrkantrör (SHS), rektangelrör (RHS), hålprofiler, I-balkar (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Skärtyper | Geringssnitt, urtag, sadelsnitt, kontursnitt |
Styrkor
Tjockväggigt, där rörlasern ger upp
- Upp till 50 mm godstjocklek
- långt bortom gränsen för varje rörlaser. Massivt stål möter processäkerhet.
- Hardox och S690 utan problem
- höghållfasta och slitstarka stål som andra metoder inte klarar.
- Två brännare samtidigt
- symmetriska snitt och kortare genomloppstider vid serietillverkning.
- Reproducerbar konturkvalitet
- Zinser-maskinen följer kopieringsprogrammet CNC-styrt, snitt för snitt.
- Direkt vidare till svetsningen
- efter skärningen vidare till blästring, svetsning och lackering – allt i Lorch.
Stål- och hallbyggare från Stuttgartregionen och DACH-området låter oss gasskära tjockväggiga rör och balkurtag i Lorch – för godstjocklekar bortom rörlaserns räckvidd.
Teknikjämförelse
Alternativ till rörlaser – direktjämförelse
Alla uppgifter kräver inte en rörlaser. När godstjockleken ökar växer gasskärningens försprång.
| Egenskap | Rörlaser | 3D-plasma rör Bock Maschinenbau | Gasskärning rör Bock Maschinenbau |
|---|---|---|---|
| Max. godstjocklek | ≤ 20 mm | upp till 30 mm | upp till 50 mm |
| Material | Stål, rostfritt stål | Konstruktionsstål, rostfritt stål, finkornstål, slitstål (Hardox) | Konstruktionsstål, finkornstål (S460–S1100), slitstål (Hardox) |
| 3D-utskärningar och urtag | Ja | Ja | Begränsat |
| Geringssnitt | Ja | Ja | Ja |
| Skärhastighet | Mycket hög | Hög | Medel |
| Ekonomi | Dyrt | Ekonomiskt | Förmånligt |
| Enstyck / småserie | Begränsat | Ja | Ja |
Branscher och användningsområden
Typiska tillämpningar
Överallt där godstjockleken avgör – och ingen rörlaser i världen hänger med.
Tung stålkonstruktion
Grova I-balkar (IPB/HEB, IPE) och hålprofiler för brobyggnad, kranbalkar och fundamentkonstruktioner med extrema godstjocklekar och höga krav på svetsklass.
Specialgrundläggning
Spontbalkar, borrörskomponenter och gripelement i höghållfast stål – tillverkade för tuffa driftförhållanden.
Fordons- och krantillverkning
Axelrör, bomsegment och vridkransflänsar i Hardox – tjockväggiga, exakta och direkt svetsfärdiga.
Offshore och industrianläggningar
Rörböjar, avgreningar och flänsdetaljer för tryckkärlssystem och offshorekonstruktioner enligt standard.
Från produktionen
Rörgasskärning i praktiken
Rör- och profilkapning
Tjockväggiga profiler och balkar längdkapas först med sågkapning och konturskärs därefter med gasskärning för rörurtaget.
Läs mer

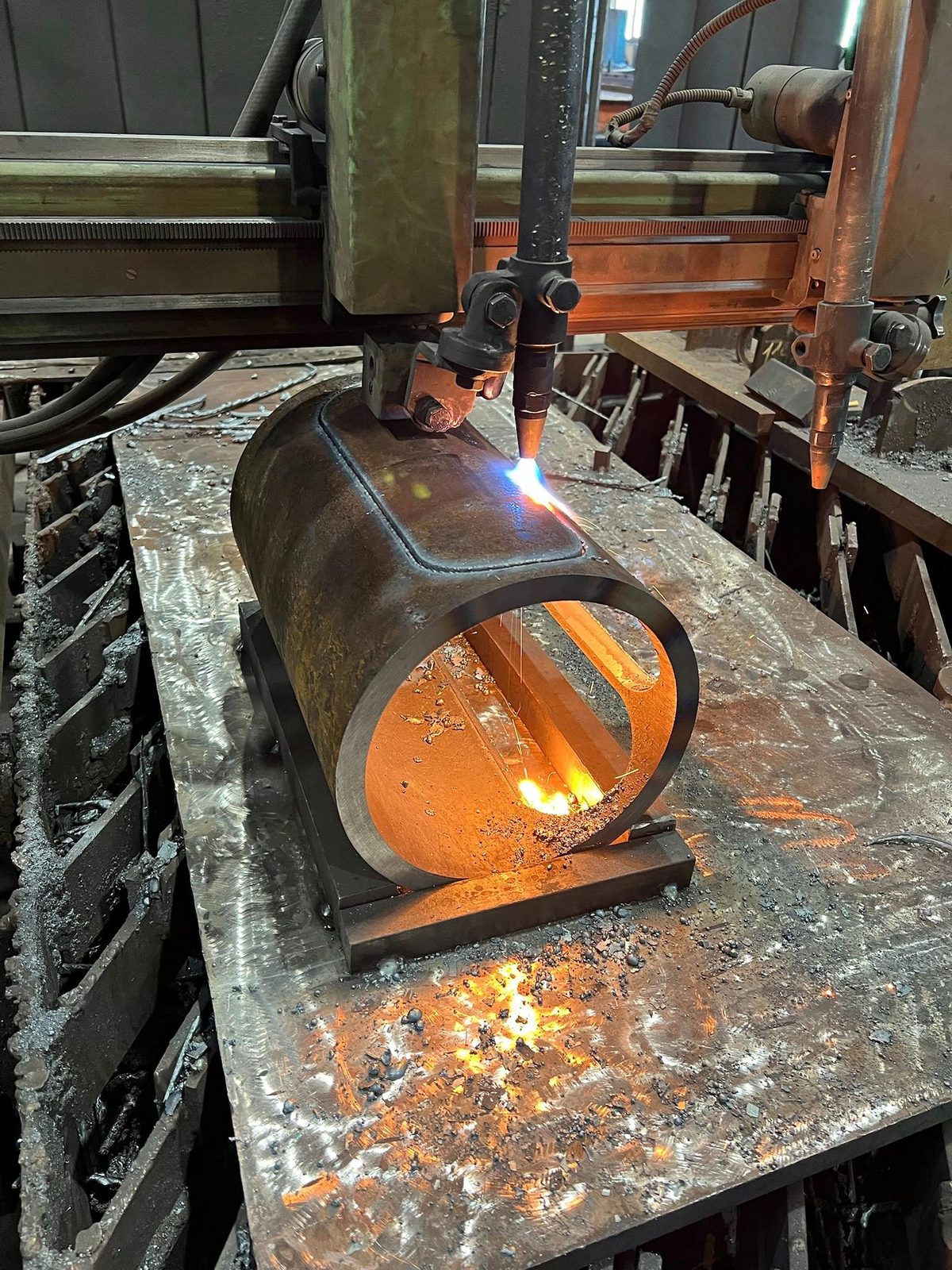

CNC-skuren rörkontur
Exakt gasskuren kontur i tjockväggigt stålrör – direkt svetsfärdig.
Gasskärning S355 legotillverkning
CNC-rörgasskärning för stålkonstruktion – serie och enstyckstillverkning i samma maskin.
Läs mer
Rostfritt stål, finkornstål eller slitstål?
För 3D-urtag upp till 30 mm: plasmaskärning
Om ditt projekt kräver rostfritt stål, finkornstål, slitstål eller komplexa 3D-geometrier – och godstjockleken ligger upp till 30 mm – är vår CNC-plasmaskärning av rör det mer exakta valet.
Se 3D-plasmaskärning av rör
Vanliga frågor om rörgasskärning
Upp till vilken godstjocklek skärs rör och profiler autogent?
Upp till 50 mm godstjocklek. Skärningen sker i en Zinser kopieringsgasskärmaskin som med två brännare följer en mall eller ett CNC-program; uppspänningsformatet är 2 500 × 1 200 mm.
Vilka profilformer och snittyper är möjliga vid rörgasskärning?
Vid autogen rörgasskärning skärs runt rör, fyrkantrör (SHS), rektangelrör (RHS), hålprofiler och I-balkar (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) – som geringssnitt, urtag, sadelsnitt och kontursnitt.
Skärs rör i Hardox, S460 eller S690 autogent?
Ja. Den autogena rörskärningen bearbetar konstruktionsstål (S235/S355), finkornstål och höghållfast konstruktionsstål (S460–S1100) samt slitstål (Hardox).
Hur skärs 3D-utskärningar i rör?
Vid autogen rörskärning är 3D-utskärningar och urtag endast möjliga i begränsad omfattning. Upp till 30 mm godstjocklek skär Bock därför komplexa 3D-geometrier i 3D-plasmaskäranläggningen för rör, även i rostfritt stål, finkornstål och slitstål; autogent skärs godstjocklekar upp till 50 mm.
Kontakt
Ditt rörprojekt i erfarna händer.
Skicka STEP-/STP-filen och en teknisk ritning – vi bedömer de tekniska möjligheterna och ger dig personlig rådgivning. Snabbt, direkt och utan förbindelse.
