Soraluce FR 20.000 – fräs- och borrcenter med rörlig pelare, svängbart fräshuvud och vridbord: fräsning, borrning och uppborrning av stora, skrymmande detaljer upp till 50 t i en uppspänning, som legotillverkning i Lorch (Ostalbkreis · Stuttgartregionen) utan minimikvantiteter.
Rörelselängd X 20 000 mm
Rörelselängder X 20 000 · Y 4 000 · Z 1 600 mm – stort arbetsområde för långa detaljer.
Svängbart fräshuvud
Vrid-/svängbart fräshuvud för komplexa konturer och flersidig bearbetning i en uppspänning.
Vridbord 2,5 × 2,5 m
Demmeler-vridbord för rotationssymmetriska och tunga arbetsstycken – tunglyftshantering upp till 50 t via 2×25-t-traversen.
Öppet arbetsområde
Öppet uppåt – ingen höjdbegränsning från en portal, skrymmande tunga detaljer lyfts fritt med travers.
Tunga detaljer upp till 50 t
2×25-t-traverssystem och hallinfrastruktur för storformatiga arbetsstycken.
Stål · Hardox · rostfritt stål
Konstruktionsstål, finkornstål upp till S1100, Hardox 400/500 och rostfritt stål 1.4301/1.4571.
Fräscenter med rörlig pelare – vad Soraluce FR 20.000 klarar
Ett fräscenter med rörlig pelare bär fräshuvudet på en förflyttbar pelare i stället för i en portal. Arbetsområdet är därmed öppet uppåt och har ingen höjdbegränsning – skrymmande och höga detaljer lyfts fritt med travers och bearbetas i en uppspänning.
Soraluce FR 20.000 kombinerar fräsning, borrning och uppborrning i en maskin. Det svängbara fräshuvudet gör komplexa konturer och flera sidor av arbetsstycket åtkomliga i en uppspänning; vridbordet (Demmeler 2 500 × 2 500 mm) tar dessutom emot rotationssymmetriska och tunga arbetsstycken.
Programmeringen sker utifrån CAD-data eller ritningsmått i Heidenhain iTNC 530 – enstyckstillverkning, prototyper och småserier på samma villkor, som legotillverkning utan minimikvantiteter. 2×25-t-traversen säkrar riggningen av arbetsstycken upp till 50 t.
Efter bearbetningen kan detaljerna gå direkt vidare till portalfräsning, borrverk, svetsning, sandblästring och lackering – allt i samma anläggning i Lorch, utan extern logistik mellan bearbetningsstegen.
Maskindata – Soraluce FR 20.000
Nyckeldata för fräs- och borrcentret med rörlig pelare i legotillverkningen hos Bock:
| Parameter | Soraluce FR 20.000 |
|---|---|
| Utförande | Fräs- och borrcenter med rörlig pelare, svängbart fräshuvud |
| Förflyttning X (längd) | 20 000 mm |
| Förflyttning Y (bredd) | 4 000 mm |
| Förflyttning Z (höjd) | 1 600 mm |
| Vridbord | Demmeler 2 500 × 2 500 mm |
| Bearbetningssätt | Fräsning · Borrning · Uppborrning |
| Styrsystem | Heidenhain iTNC 530 |
Vilken maskin som bearbetar din detalj avgör vi utifrån dina krav. Konkret genomförbarhet och toleranser prövar vi projektvis utifrån din ritning.
Typiska användningar för fräscentret med rörlig pelare
Soraluce FR 20.000 hos Bock används för:
- Stora maskinhus, ramar och svetsade komponenter med bearbetning på flera sidor
- Skrymmande, höga detaljer utan höjdbegränsning från en portal
- Borrhål, passhål och uppborrade lagersäten i stora detaljer
- Rotationssymmetriska arbetsstycken på vridbordet
- Förbearbetade ämnen som tillverkningssteg för svetskonstruktioner
Bearbetade detaljer kan svetsas, blästras och lackeras i samma anläggning. Det öppna arbetsområdet passar särskilt för skrymmande, höga och tunga detaljer som en portalmaskin skulle begränsa i höjd. Kvalitetsdokumentation och mätprotokoll enligt DIN EN ISO 9001:2015 finns som standard.
Material för fräscentret med rörlig pelare
Bock Maschinenbau GmbH använder huvudsakligen europeiska kvalitetsstål:
- Konstruktionsstål S235, S355
- Finkornstål upp till S1100 – höghållfast, svetsbart
- Hardox 400 / 500 – slitstarkt stål
- Rostfritt stål 1.4301, 1.4571 – korrosionsbeständigt
- Specialstål enligt ritning och kundens anvisning
Materialintyg tillhandahålls på begäran eller enligt projektets krav.
Intryck från fräscentret med rörlig pelare

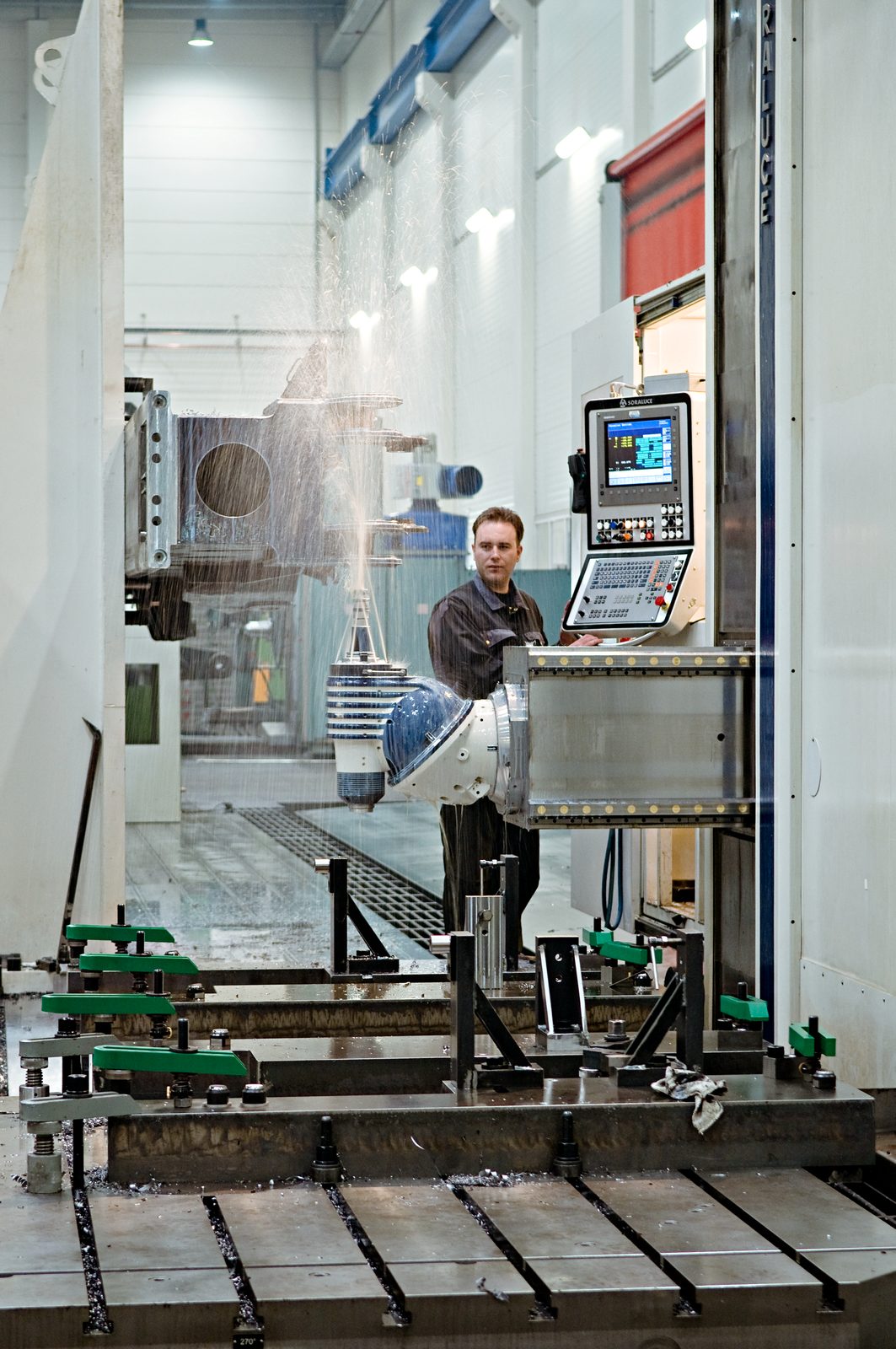

Verkliga bilder från vår produktion i Lorch – från en uppspänd stålram och ett svängbart fräshuvud i ingrepp till en tvärbalk med uppborrat passhål.
Fräscenter med rörlig pelare hos Bock – dina fördelar
Bock Maschinenbau driver Soraluce FR 20.000 som del av en komplett tillverkningsprocess:
- Öppet arbetsområde
- Ingen höjdbegränsning från portal – skrymmande och höga tunga detaljer lyfts fritt med travers.
- Svängbart fräshuvud
- Komplexa konturer och flersidig bearbetning i en uppspänning.
- Vridbord 2,5 × 2,5 m
- Demmeler-vridbord för rotationssymmetriska och tunga arbetsstycken.
- Tunga detaljer upp till 50 t
- 2×25-t-travers och hallinfrastruktur för storformatiga arbetsstycken.
- DIN EN ISO 9001:2015
- Kvalitetsledning med dokumenterad materialstyrning.
- Verktygsbestånd byggt under decennier
- Ett under åren uppbyggt bestånd av special- och specialanpassade verktyg – vinkelfräshuvuden, långa borr- och urborrstänger samt specialfräsar för svåråtkomliga ytor och flersidig bearbetning.
- Partner för Ostwürttemberg
- Överstora fräs- och borrdetaljer för anläggningsbyggare i Ostwürttemberg och Stuttgartregionen – från en och samma leverantör i Lorch, med leverans i hela Tyskland, Österrike och Schweiz.
Vanliga frågor om fräscenter med rörlig pelare
Vad är ett fräscenter med rörlig pelare?
I ett fräscenter med rörlig pelare bär en förflyttbar pelare fräshuvudet. Till skillnad från en portalmaskin är arbetsområdet öppet uppåt – skrymmande och höga detaljer kan lyftas fritt med travers och bearbetas.
Hur stora får detaljerna vara?
Soraluce FR 20.000 har rörelselängderna X 20 000 · Y 4 000 · Z 1 600 mm och ett vridbord på 2 500 × 2 500 mm. Med 2×25-t-traversen riggas arbetsstycken upp till 50 t.
Vilka bearbetningar är möjliga?
Fräsning, borrning och uppborrning i en uppspänning – med svängbart fräshuvud för komplexa konturer och flera sidor av arbetsstycket. Därefter följer svetsning, sandblästring och lackering i samma anläggning.
Tillverkar ni även enstaka detaljer?
Ja. Bearbetningen sker som legotillverkning utan minimikvantiteter – enstyckstillverkning, prototyper och småserier på samma villkor, programmerat utifrån CAD-data eller ritningsmått.
