Frezowanie portalowe – Zayer Thera W do 26 m drogi roboczej | Produkcja na zlecenie Lorch
Dwie frezarki portalowe Zayer Thera W z głowicą frezarską odchylaną o 30° – droga robocza do 26 000 mm dla wyjątkowo długich i ciężkich elementów do 50 t w jednym mocowaniu, jako produkcja na zlecenie w Lorch bez minimalnych ilości.
Droga robocza do 26 000 mm
Zayer Thera W 26000 – X 26 000 · Y 5 000 · Z 3 250 mm. Jedna z największych dróg roboczych frezowania w regionie.
Dwie frezarki portalowe
Thera W 26000 i Thera W 16000 – równoległa wydajność, krótkie czasy realizacji i terminowość.
Głowica frezarska 30° z dokładnością 0,001°
Pozycjonowanie w każdym położeniu z dokładnością 0,001° – również złożone i trudno dostępne powierzchnie.
Ciężkie części do 50 t
System suwnic 2×25 t i infrastruktura hal dla wielkogabarytowych elementów.
Stół do 26,5 × 4 m
Duża powierzchnia mocowania i sztywna prowadnica rolkowa ze wstępnym napięciem – stabilne mocowanie bez drgań.
Stal · Hardox · stal nierdzewna
Stal konstrukcyjna, stal drobnoziarnista do S1100, Hardox 400/500 oraz stal nierdzewna 1.4301/1.4571.
Frezowanie portalowe w firmie Bock – co oferuje Zayer Thera W
Frezarka portalowa prowadzi głowicę frezarską w podpartym obustronnie portalu – zapewnia to maksymalną sztywność przy ciężkiej obróbce skrawaniem wielkogabarytowych elementów. Bock eksploatuje dwie identyczne konstrukcyjnie frezarki Zayer Thera W: Thera W 26000 z drogą roboczą 26 000 mm oraz Thera W 16000 z drogą roboczą 16 000 mm.

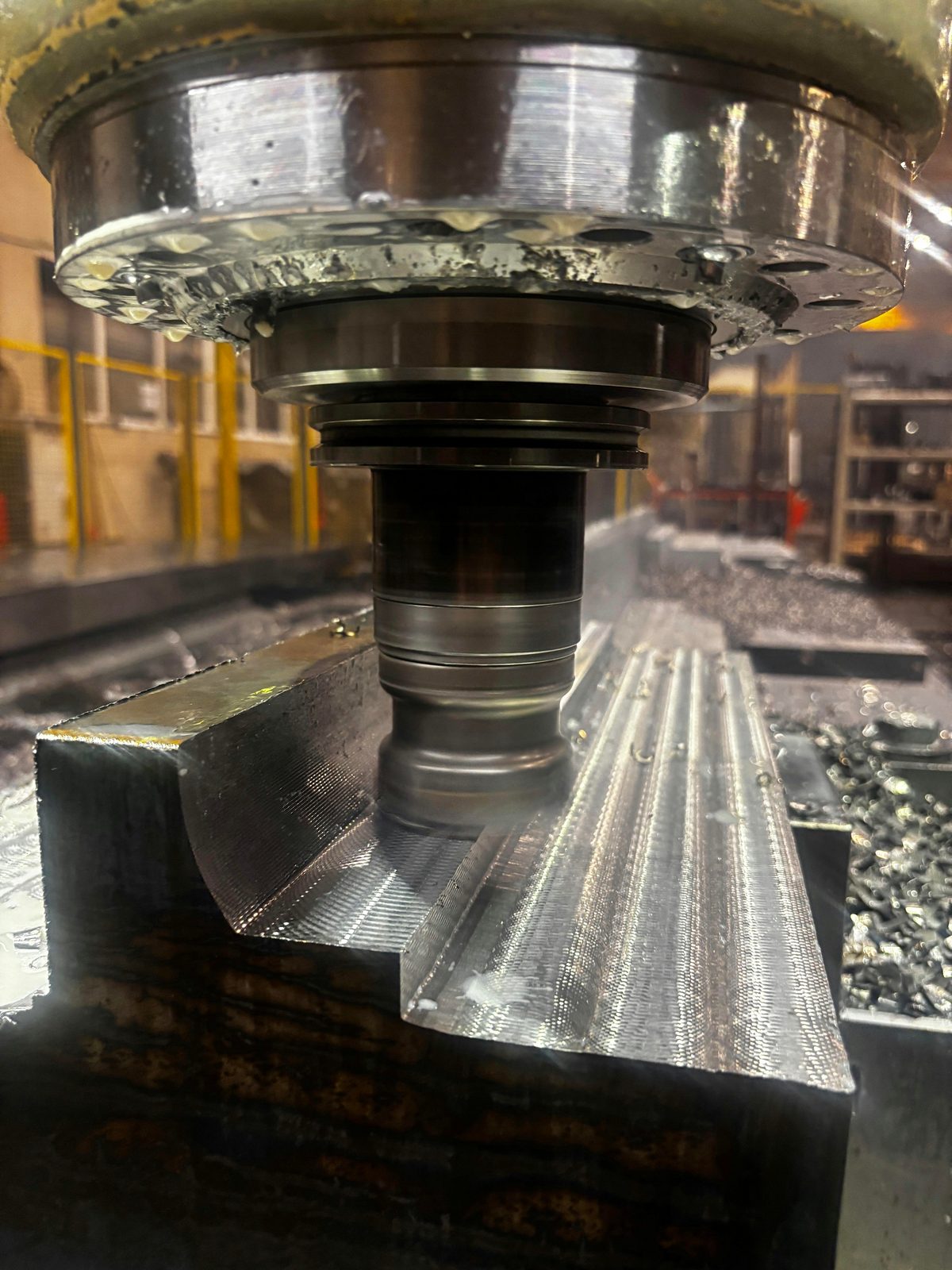

Głowica frezarska 30° jest pozycjonowana w każdym położeniu z dokładnością 0,001° i udostępnia złożone, skośne oraz trudno dostępne powierzchnie w jednym mocowaniu. Stabilna prowadnica rolkowa z regulowanymi wstępnie napiętymi łożyskami rolkowymi zapewnia wysoką sztywność, a tym samym wysoką dokładność wymiarową – również na bardzo długich drogach roboczych.
Dwie maszyny oznaczają rzeczywistą wydajność: równoległą produkcję kilku zleceń, krótkie czasy realizacji i niezawodność dla projektów z terminami. Programowanie odbywa się na podstawie danych CAD lub wymiarów rysunkowych – pojedyncze części, prototypy i małe serie na równych zasadach, jako produkcja na zlecenie bez minimalnych ilości.
Suwnica 2×25 t w zakładzie umożliwia bezpieczne uzbrajanie ciężkich elementów do 50 t. Po frezowaniu portalowym elementy mogą być bezpośrednio przekazane do wytaczarki, spawania, piaskowania i lakierowania – wszystko w tym samym zakładzie w Lorch, bez zewnętrznej logistyki między etapami obróbki.
Dane maszyn – frezarki portalowe Zayer Thera W
Podstawowe dane dwóch frezarek portalowych Zayer Thera W w produkcji na zlecenie w firmie Bock:
| Parametr | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Przesuw X (długość) | 26 000 mm | 16 000 mm |
| Przesuw Y (szerokość) | 5 000 mm | 4 000 mm |
| Przesuw Z (wysokość) | 3 250 mm | 2 850 mm |
| Powierzchnia mocowania stołu | 26 500 × 4 000 mm | 16 500 × 3 000 mm |
| Głowica frezarska | 30°, pozycjonowanie w każdym położeniu z dokładnością 0,001° | 30°, pozycjonowanie w każdym położeniu z dokładnością 0,001° |
| Silnik główny | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Sterowanie | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Prowadzenie | Prowadnica rolkowa z regulowanym napięciem wstępnym | Prowadnica rolkowa z regulowanym napięciem wstępnym |
To, która maszyna obrobi Państwa element, dopasowujemy do Państwa wymagań. Konkretną wykonalność i tolerancje sprawdzamy dla danego projektu na podstawie Państwa rysunku.
Typowe zastosowania frezowania portalowego
Frezarki portalowe Zayer Thera W w firmie Bock stosowane są do:
- Płyt podstawowych i łóż maszyn do budowy maszyn ciężkich
- Dźwigarów, ram i części poprzecznych do instalacji nośnych pojazdów i suwnic

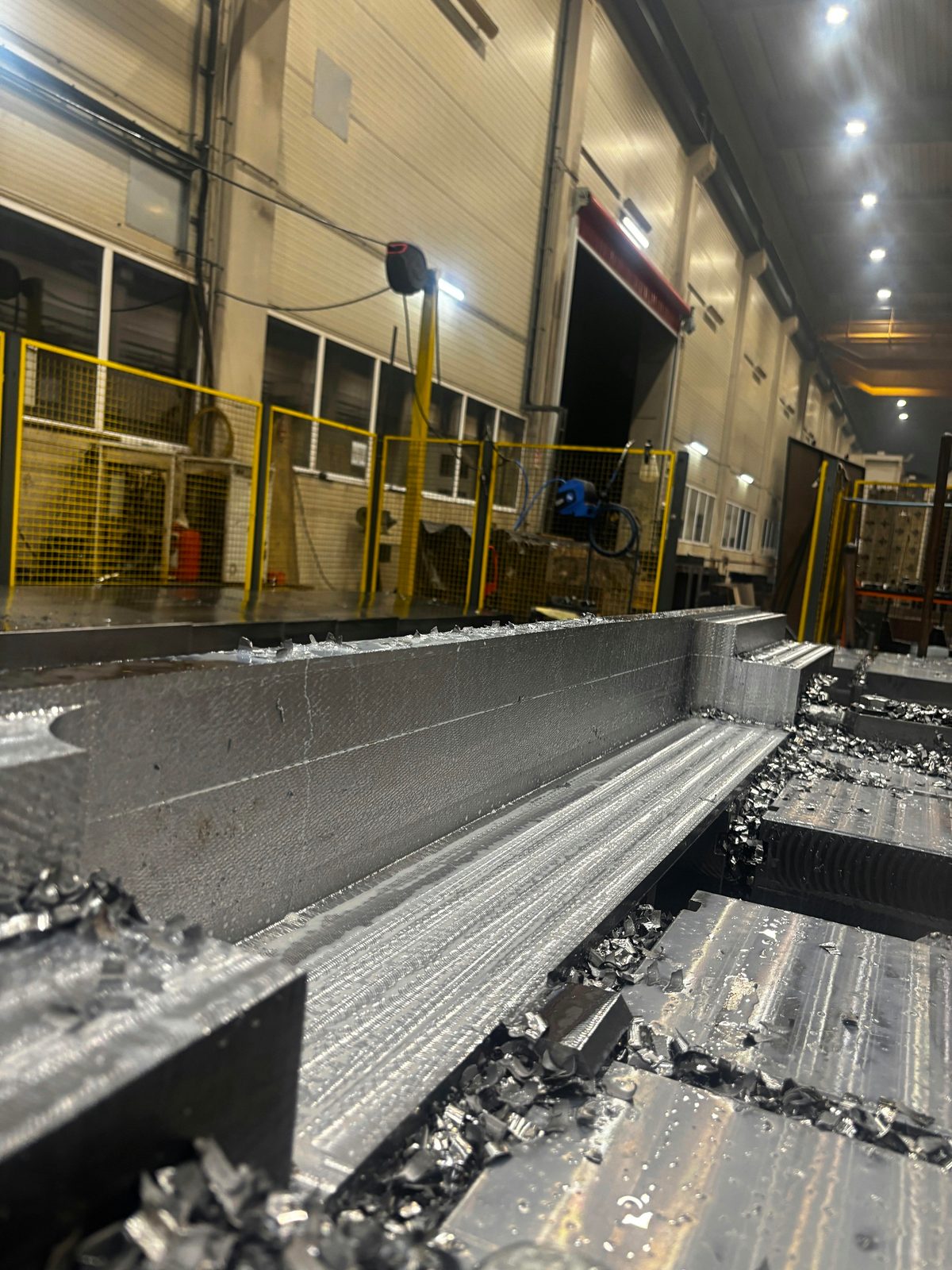

- Ciężkich części z długimi powierzchniami płaskimi i rzędami otworów
- Złożonych obrabianych części konstrukcyjnych do budowy instalacji i maszyn specjalnych
- Wstępnie obrobionych półfabrykatów jako etap obróbki wstępnej dla konstrukcji spawanych

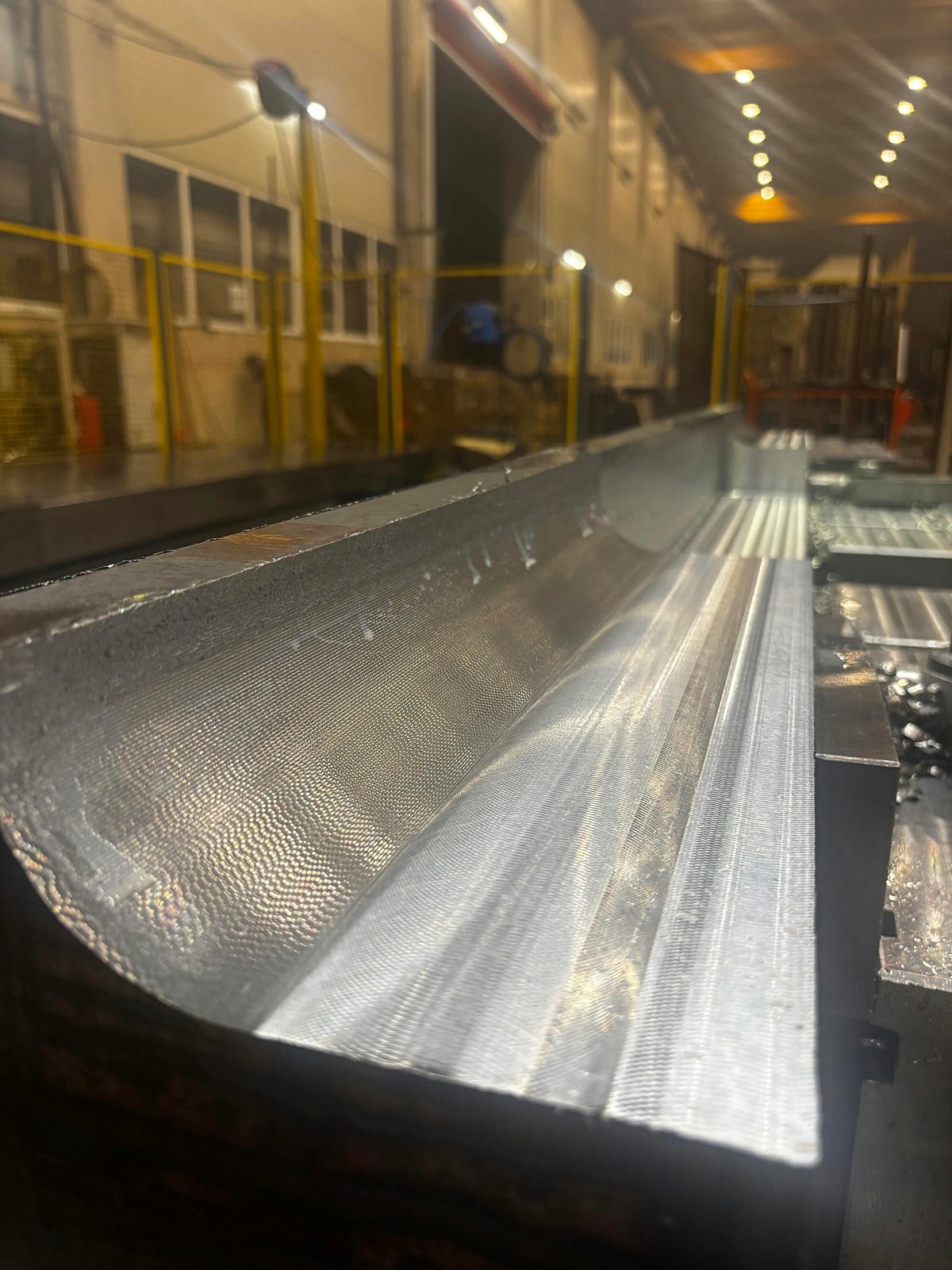

Obrobione elementy mogą być spawane, piaskowane i lakierowane w tym samym zakładzie. Frezowanie portalowe w Lorch nadaje się szczególnie do wielkogabarytowych korpusów maszyn, prowadnic i części konstrukcyjnych o wąskich tolerancjach na długich odcinkach – wydajność frezowania, która w porównywalnych zakładach produkcji na zlecenie jest rzadko dostępna. Dokumentacja jakościowa i protokoły pomiarowe według DIN EN ISO 9001:2015 są standardowo dostępne.
Materiały do frezowania portalowego
Bock stosuje przeważnie europejskie stale jakościowe:
- Stal konstrukcyjna S235, S355
- Stal drobnoziarnista do S1100 – wysokowytrzymała, spawalna
- Hardox 400 / 500 – stal odporna na zużycie
- Stal nierdzewna 1.4301, 1.4571 – odporna na korozję
- Stale specjalne według rysunku i wytycznych klienta
Atesty materiałowe są udostępniane na żądanie lub zgodnie z wymaganiami projektu.
Przegląd usług produkcji kontraktowej i konstrukcji stalowych →
Frezowanie portalowe w firmie Bock – Państwa korzyści
Bock Maschinenbau prowadzi frezarki portalowe jako część kompletnego procesu produkcyjnego:
- Droga robocza do 26 000 mm
- Zayer Thera W 26000 – jedna z największych dróg roboczych frezowania w regionie.
- Dwie maszyny równolegle
- Thera W 26000 i 16000 – wydajność, krótkie czasy realizacji i niezawodność.
- Głowica frezarska 30° z dokładnością 0,001°
- Złożone i trudno dostępne powierzchnie w jednym mocowaniu.
- Ciężkie części do 50 t
- Suwnica 2×25 t i infrastruktura hal dla wielkogabarytowych elementów.
- DIN EN ISO 9001:2015
- System zarządzania jakością z udokumentowanym zarządzaniem materiałami.
- Zasób narzędzi zgromadzony przez dziesięciolecia
- Gromadzony przez lata zasób narzędzi specjalnych – głowice frezarskie kątowe, frezy specjalne i duże frezy planujące do złożonych konturów i dużych objętości skrawania.
- Obróbka skrawaniem dla regionu
- Duże elementy frezowane dla producentów maszyn i maszyn specjalnych z regionu Stuttgartu i Ostwürttemberg – krótkie drogi w regionie, wysyłka aż do Austrii i Szwajcarii.
Częste pytania o frezowanie portalowe
Czym jest frezarka portalowa?
W frezarce portalowej głowica frezarska porusza się w podpartym obustronnie portalu. Ta konstrukcja jest szczególnie sztywna i nadaje się do precyzyjnej ciężkiej obróbki skrawaniem wielkogabarytowych i długich elementów w jednym mocowaniu.
Jak duże mogą być elementy?
Zayer Thera W 26000 oferuje drogi robocze X 26 000 · Y 5 000 · Z 3 250 mm oraz powierzchnię mocowania stołu do 26,5 × 4 m; Thera W 16000 X 16 000 · Y 4 000 · Z 2 850 mm. Za pomocą suwnicy 2×25 t uzbrajane są elementy do 50 t.
Jakie materiały są obrabiane?
Stal konstrukcyjna S235/S355, stal drobnoziarnista do S1100, Hardox 400/500 oraz stal nierdzewna 1.4301/1.4571 i stale specjalne według rysunku. Atesty materiałowe udostępniamy dla danego projektu.
Czy wykonujecie także pojedyncze części?
Tak. Frezowanie portalowe odbywa się jako produkcja na zlecenie bez minimalnych ilości – pojedyncze części, prototypy i małe serie na równych zasadach, programowane na podstawie danych CAD lub wymiarów rysunkowych.
