Autogeniczne cięcie tlenowe rur – mocna alternatywa dla lasera do rur
Cięcie tlenowe metodą kopiową CNC dla grubościennych rur, profili i dźwigarów zamkniętych – do 50 mm grubości ścianki. Stal konstrukcyjna, drobnoziarnista (S460–S1100) i trudnościeralna (Hardox). Tam, gdzie laser do rur kapituluje, my wciąż pracujemy ekonomicznie.
do 50 mm
Maks. grubość ścianki
Stal · Stal drobnoziarnista · Hardox · Stale o wysokiej wytrzymałości
Materiały
Maszyna do cięcia tlenowego metodą kopiową Zinser
Instalacja
2 500 × 1 200 mm
Format mocowania
Wybór technologii
Kiedy autogeniczne cięcie tlenowe rur to właściwy wybór – grubość ścianki, materiał, wielkość serii
Powyżej określonych grubości ścianki i przy określonych materiałach technologia lasera do rur dochodzi do swoich granic. Autogeniczne cięcie tlenowe pozostaje wówczas rozwiązaniem przewyższającym ją ekonomicznie i technicznie.
- Grubość ścianki powyżej 30 mm
- Lasery do rur pracują typowo do ok. 25–30 mm. Nasza technika autogeniczna tnie niezawodnie do 50 mm – bez strat na jakości krawędzi.
- Hardox lub S690
- Stale trudnościeralne i o wysokiej wytrzymałości reagują wrażliwie na ciepło lasera. Autogeniczne cięcie tlenowe wytwarza szersze, lecz termicznie łagodniejsze strefy ciepła.
- Nacisk na cenę przy krótkiej serii
- Brak kosztownego setupu programowania lasera. Dla 1–5 elementów często znacznie tańsze rozwiązanie – zwłaszcza przy profilach cylindrycznych o standardowych długościach.
Dane maszyny
| Maszyna | Grubość ścianki | Format |
|---|---|---|
| Zinser · Kopiowa przecinarka gazowa | do 50 mm | 2 500 × 1 200 mm |
Szczegóły techniczne
Możliwości techniczne
Nasza maszyna do cięcia tlenowego metodą kopiową Zinser z dwoma palnikami podąża precyzyjnie za wzornikiem lub programem CNC – również w przypadku wymagających profili rurowych o dużych grubościach ścianki.
| Parametr | Specyfikacja |
|---|---|
| Materiały | Stal konstrukcyjna (S235, S355), stal drobnoziarnista, Hardox, stale o wysokiej wytrzymałości (S460–S1100) |
| Kształty profili | Rura okrągła, rura kwadratowa (SHS), rura prostokątna (RHS), profile zamknięte, dźwigary dwuteowe (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) |
| Rodzaje cięć | Cięcia ukosowe, wycięcia, cięcia siodłowe, cięcia konturowe |
Mocne strony
Grubościennie, tam gdzie laser do rur się poddaje
- Do 50 mm grubości ścianki
- daleko poza granicą każdego urządzenia laserowego do rur. Lita stal spotyka się z pewnością procesu.
- Hardox i S690 to żaden problem
- stale o wysokiej wytrzymałości i odporne na ścieranie, które przerastają inne metody.
- Dwa palniki jednocześnie
- symetryczne cięcia i szybsze czasy przepustowości przy produkcji seryjnej.
- Powtarzalna jakość konturu
- instalacja Zinser podąża za programem kopiowym sterowanym CNC, cięcie po cięciu.
- Bezpośrednio do procesu spawania
- po cięciu dalej do piaskowania, spawania i lakierowania – wszystko w Lorch.
Producenci konstrukcji stalowych i hal z regionu Stuttgartu i regionu DACH zlecają nam w Lorch cięcie termiczne grubościennych rur i wycięć w dźwigarach – dla grubości ścianek przekraczających możliwości lasera do rur.
Porównanie technologii
Alternatywa dla lasera do rur – bezpośrednie porównanie
Nie każde zadanie wymaga lasera do rur. Im większa grubość ścianki, tym większa przewaga autogenicznego cięcia tlenowego.
| Cecha | Laser do rur | Cięcie plazmowe 3D rur Bock Maschinenbau | Cięcie autogeniczne rur Bock Maschinenbau |
|---|---|---|---|
| Maks. grubość ścianki | ≤ 20 mm | do 30 mm | do 50 mm |
| Materiały | Stal, stal nierdzewna | Stal, stal nierdzewna, blacha trudnościeralna | Stal konstrukcyjna, drobnoziarnista (S460–S1100), trudnościeralna (Hardox) |
| Wycięcia 3D i wycięcia | Tak | Tak | Ograniczone |
| Cięcia ukosowe | Tak | Tak | Tak |
| Prędkość cięcia | Bardzo wysoka | Wysoka | Średnia |
| Ekonomiczność | Drogo | Ekonomicznie | Korzystnie cenowo |
| Pojedyncza sztuka / krótka seria | Ograniczone | Tak | Tak |
Branże i obszary zastosowań
Typowe zastosowania
Wszędzie tam, gdzie grubość ścianki jest atutem – i żaden laser do rur na świecie nie jest w stanie dorównać.
Ciężkie konstrukcje stalowe
Masywne dźwigary dwuteowe (IPB/HEB, IPE) i profile zamknięte do budowy mostów, dźwigarów dźwigowych i konstrukcji fundamentowych o ekstremalnych grubościach ścianki i wysokich wymaganiach co do kategorii spawania.
Specjalistyczne roboty geotechniczne
Dźwigary ścianek szczelnych, komponenty rur wiertniczych i elementy chwytaków ze stali o wysokiej wytrzymałości – wykonane do trudnych warunków eksploatacji.
Budowa pojazdów i dźwigów
Rury osi, segmenty wysięgników i kołnierze wieńców obrotowych z Hardox – grubościenne, precyzyjne i bezpośrednio gotowe do spawania.
Offshore i budowa instalacji
Kolana rurowe, odgałęzienia i kształtki kołnierzowe do systemów zbiorników ciśnieniowych i konstrukcji offshore zgodnie z normą.
Z produkcji
Cięcie tlenowe rur w praktyce
Cięcie rur i profili
Grubościenne profile i dźwigary są najpierw przygotowywane na długość poprzez cięcie piłą, a następnie konturowane termicznie pod wycięcie w rurze.
Dowiedz się więcej

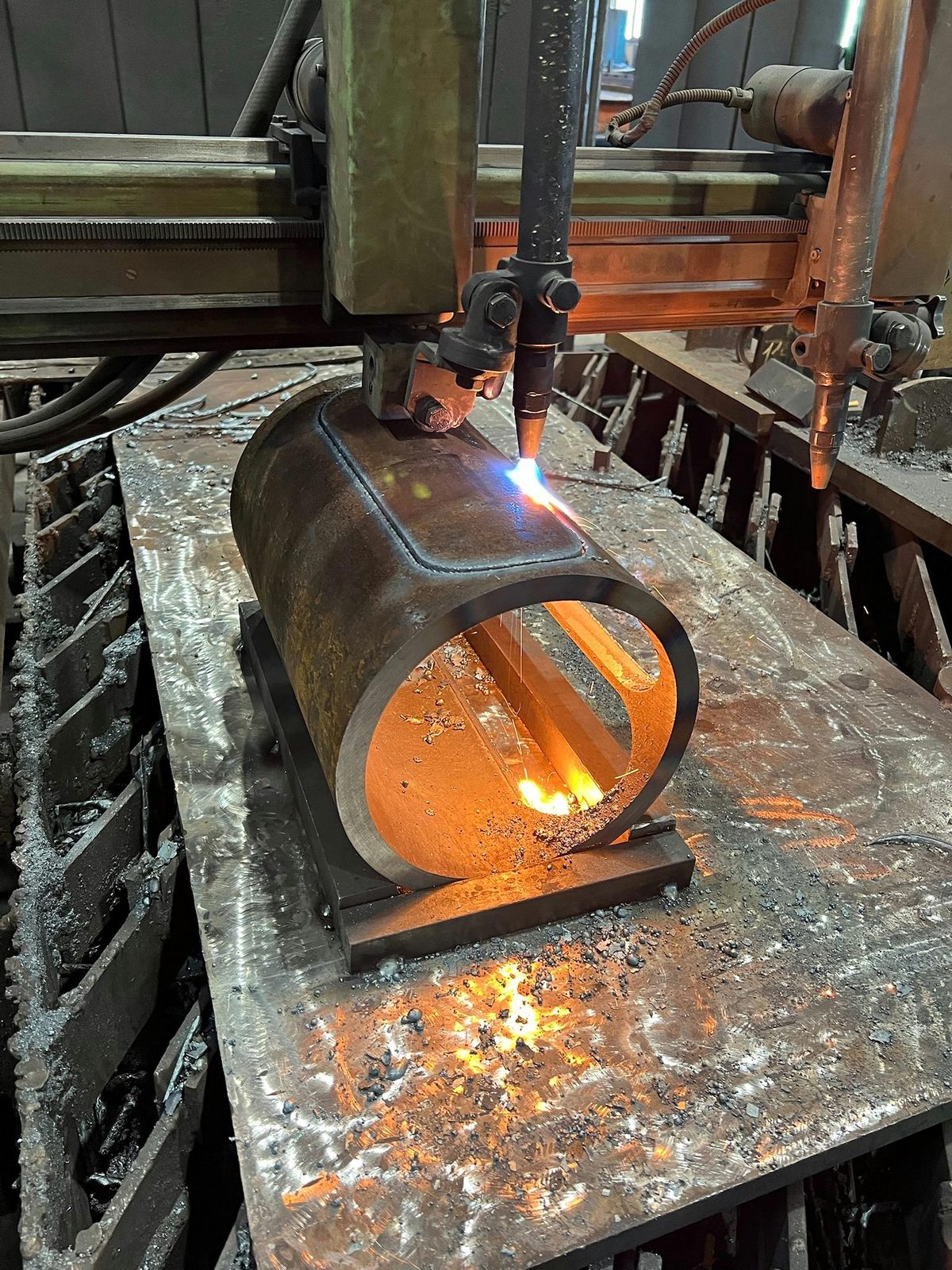

Wycięcie konturu rury CNC
Precyzyjnie wypalony kontur w grubościennej rurze stalowej – bezpośrednio gotowy do spawania.
Cięcie tlenowe S355 na zlecenie
Cięcie tlenowe rur CNC dla konstrukcji stalowych – seria i pojedynczy element na jednej instalacji.
Dowiedz się więcej
Stal nierdzewna lub blacha trudnościeralna?
Do wycięć 3D do 30 mm: cięcie plazmowe
Jeśli Państwa projekt wymaga stali nierdzewnej, blachy trudnościeralnej lub złożonych geometrii 3D – a grubość ścianki wynosi poniżej 30 mm – nasze cięcie plazmowe rur CNC jest bardziej precyzyjnym wyborem.
Zobacz cięcie plazmowe 3D rur
Często zadawane pytania o cięcie tlenowe rur
Do jakiej grubości ścianki rury i profile są cięte tlenowo?
Do 50 mm grubości ścianki. Cięcie odbywa się na maszynie do cięcia tlenowego metodą kopiową Zinser, która dwoma palnikami podąża za wzornikiem lub programem CNC; format mocowania wynosi 2 500 × 1 200 mm.
Jakie kształty profili i rodzaje cięć są możliwe przy cięciu tlenowym rur?
Przy autogenicznym cięciu tlenowym rur cięte są rura okrągła, rura kwadratowa (SHS), rura prostokątna (RHS), profile zamknięte i dźwigary dwuteowe (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM) – jako cięcia ukosowe, wycięcia, cięcia siodłowe i cięcia konturowe.
Czy rury z Hardox, S460 lub S690 są cięte tlenowo?
Tak. Autogeniczne cięcie rur obejmuje stal konstrukcyjną (S235/S355), stal drobnoziarnistą i wysokowytrzymałą stal konstrukcyjną (S460–S1100) oraz stal trudnościeralną (Hardox).
Jak wycina się wycięcia 3D w rurach?
Przy autogenicznym cięciu rur wycięcia 3D i podcięcia są możliwe tylko w ograniczonym zakresie. Do 30 mm grubości ścianki Bock tnie dlatego złożone geometrie 3D na instalacji do cięcia plazmowego 3D rur, także w stali nierdzewnej, stali drobnoziarnistej i stali trudnościeralnej; tlenowo cięte są grubości ścianki do 50 mm.
Kontakt
Twój projekt rur w doświadczonych rękach.
Prześlij nam swoje rysunki lub specyfikacje – ocenimy możliwości techniczne i doradzimy Ci osobiście. Szybko, bezpośrednio, bez zobowiązań.
