Centrum frezarskie z ruchomym stojakiem – Soraluce FR 20 000 | Produkcja kontraktowa Lorch
Soraluce FR 20 000 – centrum frezarsko-wytaczarskie z ruchomym stojakiem, uchylną głowicą frezarską i stołem obrotowym: frezowanie, wiercenie i wytaczanie dużych, gabarytowych elementów do 50 t w jednym zamocowaniu, jako produkcja kontraktowa w Lorch bez minimalnych ilości.
Przesuw X 20 000 mm
Przesuwy X 20 000 · Y 4 000 · Z 1 600 mm – duża przestrzeń robocza dla długich elementów.
Uchylna głowica frezarska
Obrotowo-uchylna głowica frezarska do złożonych konturów i obróbki wielostronnej w jednym zamocowaniu.
Stół obrotowy 2,5 × 2,5 m
Stół obrotowy Demmeler do elementów obrotowo-symetrycznych i ciężkich – transport ciężkich detali do 50 t za pomocą suwnicy 2×25 t.
Otwarta przestrzeń robocza
Otwarta od góry – brak ograniczenia wysokości bramy, gabarytowe ciężkie detale swobodnie podnoszone suwnicą.
Ciężkie detale do 50 t
System suwnicowy 2×25 t oraz infrastruktura hali dla wielkogabarytowych detali.
Stal · Hardox · Stal nierdzewna
Stal konstrukcyjna, stal drobnoziarnista do S1100, Hardox 400/500 oraz stal nierdzewna 1.4301/1.4571.
Centrum frezarskie z ruchomym stojakiem – możliwości Soraluce FR 20 000

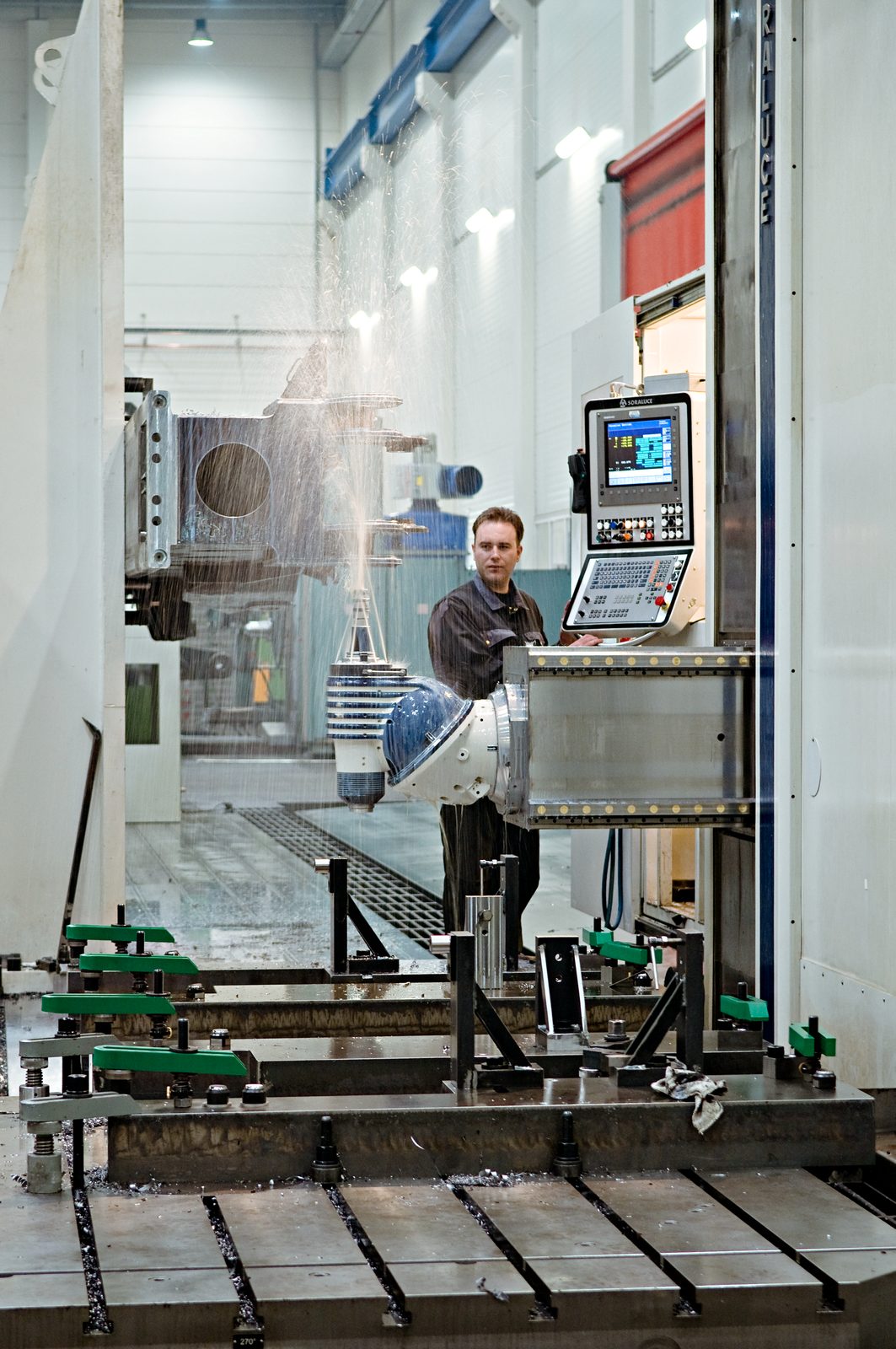

Centrum frezarskie z ruchomym stojakiem prowadzi głowicę frezarską na przesuwnym stojaku, a nie w bramie. Dzięki temu przestrzeń robocza jest otwarta od góry i nie ma ograniczenia wysokości – gabarytowe i wysokie elementy są swobodnie podnoszone suwnicą i obrabiane w jednym zamocowaniu.
Soraluce FR 20 000 łączy frezowanie, wiercenie i wytaczanie w jednej maszynie. Uchylna głowica frezarska udostępnia złożone kontury oraz wiele stron detalu w jednym zamocowaniu; stół obrotowy (Demmeler 2 500 × 2 500 mm) przyjmuje dodatkowo elementy obrotowo-symetryczne i ciężkie.
Programowanie odbywa się na podstawie danych CAD lub wymiarów z rysunku za pomocą Heidenhain iTNC 530 – zarówno pojedyncze elementy, prototypy, jak i małe serie, jako produkcja kontraktowa bez minimalnych ilości. Suwnica 2×25 t zapewnia oprzyrządowanie detali do 50 t.
Po obróbce elementy mogą trafić bezpośrednio do frezowania bramowego, wytaczania, spawania, piaskowania i lakierowania – wszystko w tym samym zakładzie w Lorch, bez zewnętrznej logistyki pomiędzy etapami obróbki.
Dane maszyny – Soraluce FR 20 000
Kluczowe dane centrum frezarsko-wytaczarskiego z ruchomym stojakiem w produkcji kontraktowej Bock:
| Parametr | Soraluce FR 20.000 |
|---|---|
| Konstrukcja | Centrum frezarsko-wytaczarskie z ruchomym stojakiem, uchylna głowica frezarska |
| Przesuw X (długość) | 20 000 mm |
| Przesuw Y (szerokość) | 4 000 mm |
| Przesuw Z (wysokość) | 1 600 mm |
| Stół obrotowy | Demmeler 2 500 × 2 500 mm |
| Rodzaje obróbki | Frezowanie · Wiercenie · Wytaczanie |
| Sterowanie | Heidenhain iTNC 530 |
To, która maszyna obrobi Państwa detal, dobieramy stosownie do wymagań. Konkretną wykonalność i tolerancje sprawdzamy indywidualnie dla każdego projektu na podstawie Państwa rysunku.
Typowe zastosowania centrum frezarskiego z ruchomym stojakiem
Soraluce FR 20 000 w firmie Bock jest wykorzystywana do:
- Duże obudowy, ramy i zespoły spawane z obróbką na kilku stronach
- Gabarytowe, wysokie elementy bez ograniczenia wysokości bramy
- Otwory, otwory pasowane i wytaczane gniazda łożysk w dużych elementach
- Elementy obrotowo-symetryczne na stole obrotowym
- Wstępnie obrobione półwyroby jako etap produkcji konstrukcji spawanych
Obrobione elementy mogą być w tym samym zakładzie spawane, piaskowane i lakierowane. Otwarta przestrzeń robocza nadaje się szczególnie do gabarytowych, wysokich i ciężkich detali, których wysokość ograniczałaby maszyna bramowa. Dokumentacja jakościowa i protokoły pomiarowe zgodne z DIN EN ISO 9001:2015 są dostępne standardowo.
Materiały dla centrum frezarskiego z ruchomym stojakiem
Bock stosuje przeważnie europejskie stale wysokiej jakości:
- Stal konstrukcyjna S235, S355
- Stal drobnoziarnista do S1100 – wysokowytrzymała, spawalna
- Hardox 400 / 500 – stal odporna na ścieranie
- Stal nierdzewna 1.4301, 1.4571 – odporna na korozję
- Stale specjalne według rysunku i wytycznych klienta
Atesty materiałowe udostępniamy na życzenie lub zgodnie z wymaganiami projektu.
Przegląd usług produkcji kontraktowej i konstrukcji stalowych →
Centrum frezarskie z ruchomym stojakiem w firmie Bock – Państwa korzyści
Bock Maschinenbau eksploatuje Soraluce FR 20 000 jako część kompletnego procesu produkcyjnego:
- Otwarta przestrzeń robocza
- Brak ograniczenia wysokości bramy – gabarytowe i wysokie ciężkie detale swobodnie podnoszone suwnicą.
- Uchylna głowica frezarska
- Złożone kontury i obróbka wielostronna w jednym zamocowaniu.
- Stół obrotowy 2,5 × 2,5 m
- Stół obrotowy Demmeler do elementów obrotowo-symetrycznych i ciężkich.
- Ciężkie detale do 50 t
- Suwnica 2×25 t oraz infrastruktura hali dla wielkogabarytowych detali.
- DIN EN ISO 9001:2015
- Zarządzanie jakością z udokumentowanym nadzorem nad materiałem.
- Zasób narzędzi zgromadzony przez dziesięciolecia
- Gromadzony przez lata zasób narzędzi specjalnych – głowice frezarskie kątowe, długie żerdzie wiertarskie i wytaczarskie oraz frezy specjalne do trudno dostępnych powierzchni i obróbki wielostronnej.
- Partner dla Ostwürttemberg
- Ponadwymiarowe elementy frezowane i wiercone dla producentów instalacji z Ostwürttemberg i regionu Stuttgartu – z jednej ręki w Lorch, dostarczane do całych Niemiec, Austrii i Szwajcarii.
Często zadawane pytania dotyczące centrum frezarskiego z ruchomym stojakiem
Czym jest centrum frezarskie z ruchomym stojakiem?
W centrum frezarskim z ruchomym stojakiem przesuwny stojak prowadzi głowicę frezarską. W przeciwieństwie do maszyny bramowej przestrzeń robocza jest otwarta od góry – gabarytowe i wysokie elementy można swobodnie podnosić suwnicą i obrabiać.
Jak duże mogą być elementy?
Soraluce FR 20 000 oferuje przesuwy X 20 000 · Y 4 000 · Z 1 600 mm oraz stół obrotowy 2 500 × 2 500 mm. Za pomocą suwnicy 2×25 t oprzyrządowuje się detale do 50 t.
Jakie obróbki są możliwe?
Frezowanie, wiercenie i wytaczanie w jednym zamocowaniu – z uchylną głowicą frezarską do złożonych konturów i wielu stron detalu. Następnie w tym samym zakładzie odbywa się spawanie, piaskowanie i lakierowanie.
Czy wykonują Państwo także pojedyncze elementy?
Tak. Obróbka realizowana jest jako produkcja kontraktowa bez minimalnych ilości – zarówno pojedyncze elementy, prototypy, jak i małe serie, programowane na podstawie danych CAD lub wymiarów z rysunku.
