Prostowanie płomieniowe – termiczne prostowanie konstrukcji spawanych i dużych elementów
Korekta odkształceń spawalniczych i odchyłek wymiarowych dużych elementów do 50 t – termiczne prostowanie płomieniowe z poszanowaniem materiału, bez ubytku materiału, jako usługa na zlecenie w Lorch.
Prostowanie bez ubytku materiału
Prostowanie termiczne przywraca dokładność wymiarową bez usuwania substancji i bez ponownego spawania.
Również ciężkie części do 50 t
Prostowanie bezpośrednio przy systemie suwnic 2×25 t – bez ograniczeń wielkości wynikających z pieców lub przyrządów.
Prowadzenie temperatury z poszanowaniem materiału
Kontrolowane, ograniczone zależnie od materiału nagrzewanie – również w przypadku stali ulepszanych cieplnie i o podwyższonej wytrzymałości do S1100.
Z jednego źródła
Spawanie według DIN EN 1090-2 EXC3, prostowanie płomieniowe i obróbka skrawaniem w jednej lokalizacji w Lorch.
DIN EN ISO 9001:2015
System zarządzania jakością z udokumentowanymi procesami produkcyjnymi.
Prostowanie płomieniowe – proces i zasada działania

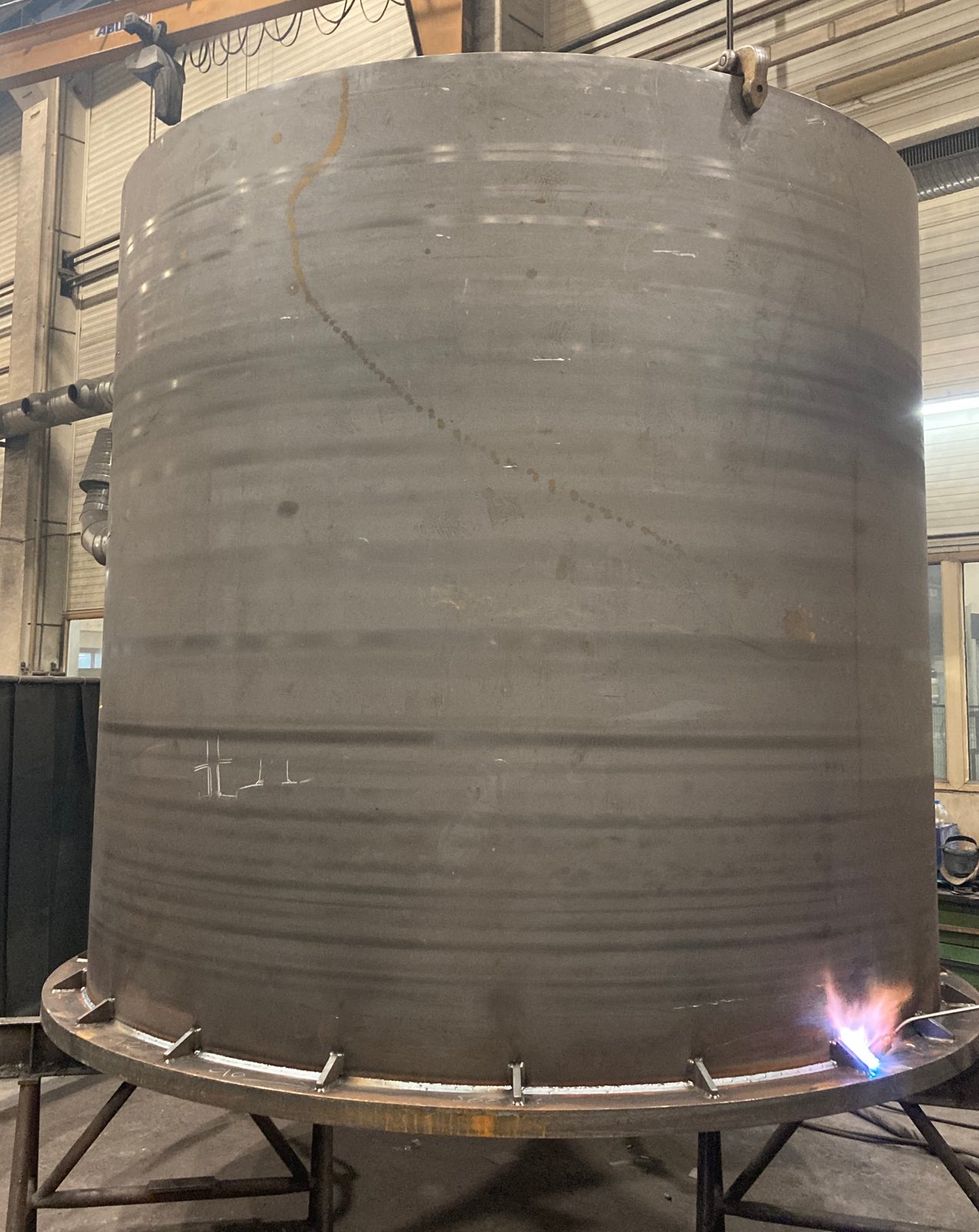

Podczas prostowania płomieniowego materiał jest miejscowo i szybko nagrzewany palnikiem. Otaczająca, zimna struktura ogranicza rozszerzalność cieplną – nagrzane pole zostaje spęczone. Podczas stygnięcia spęczony obszar kurczy się i ukierunkowanie prostuje element do pożądanego kształtu. W ten sposób można korygować odkształcenia spawalnicze i naprężenia własne bez ubytku materiału i bez ponownego spawania.
Za pomocą figur cieplnych – punktu, kreski lub klina – operator steruje kierunkiem i wielkością skurczu. Decydujące są doświadczenie i kontrolowane prowadzenie temperatury – zwłaszcza w przypadku stali ulepszanych cieplnie i o podwyższonej wytrzymałości, których dopuszczalna temperatura prostowania zależy od materiału.
Prostowanie płomieniowe uzupełnia odprężanie wibracyjne. Podczas gdy odprężanie wibracyjne (VSR) redukuje naprężenia własne, prostowanie płomieniowe koryguje widoczne odkształcenie. W połączeniu element pozostaje trwale dokładny wymiarowo – to idealne przygotowanie do następującej precyzyjnej obróbki skrawaniem.
Jako usługę na zlecenie wykonujemy prostowanie płomieniowe również na elementach powierzonych przez klienta z produkcji zewnętrznej. Konstrukcje spawane wytworzone w Lorch są prostowane bezpośrednio po spawaniu, zanim trafią do obróbki skrawaniem lub montażu końcowego – bez zewnętrznej logistyki i bez utraty na stykach procesów.
Odpowiednie elementy do prostowania płomieniowego
Prostowanie płomieniowe nadaje się do konstrukcji spawanych i elementów stalowych z odkształceniem termicznym:
- Odkształcone ramy spawane i konstrukcje podstawowe
- Duże blachy i pola blach z wybrzuszeniami lub falistością
- Dźwigary, profile i spawane konstrukcje skrzynkowe
- Korpusy maszyn i ramy przed precyzyjną obróbką
- Elementy ze stali, Hardox, stali nierdzewnej i stali drobnoziarnistej do S1100
Prostowanie płomieniowe jest dostępne jako samodzielna usługa lub w połączeniu z wewnętrzną produkcją spawalniczą i obróbką skrawaniem.
Typowe zastosowania
Prostowanie płomieniowe stosuje się w produkcji ciężkich elementów w różnych branżach:
- Korekta odkształceń po spawaniu dużych konstrukcji stalowych
- Prostowanie komponentów suwnic, dźwignic i instalacji
- Korekta płaskości blach i spawanych płyt
- Dokładność wymiarowa ram i stelaży przed obróbką skrawaniem
- Doprostowywanie elementów po transporcie lub obróbce
Wyprostowane elementy są bezpośrednio precyzyjnie obrabiane skrawaniem w tym samym zakładzie – bez zewnętrznej logistyki i bez utraty na stykach procesów. Ciężkie części do 50 t przemieszczamy za pomocą zakładowego systemu suwnic 2×25 t.
Prostowanie płomieniowe w firmie Bock – Państwa korzyści
Bock Maschinenbau oferuje prostowanie płomieniowe jako zintegrowany krok procesu produkcyjnego i jakościowego:
- Korekta odkształceń bez ubytku materiału
- Prostowanie termiczne przywraca dokładność wymiarową bez usuwania substancji i bez ponownego spawania.
- Również dla ciężkich części do 50 t
- Prostowanie bezpośrednio przy systemie suwnic 2×25 t – bez ograniczeń wielkości wynikających z pieców lub przyrządów.
- Prowadzenie temperatury z poszanowaniem materiału
- Kontrolowane nagrzewanie z granicą temperatury zależną od materiału – również w przypadku stali ulepszanych cieplnie i o podwyższonej wytrzymałości.
- Z jednego źródła
- Spawanie według DIN EN 1090-2 EXC3, prostowanie płomieniowe i obróbka skrawaniem w jednej lokalizacji w Lorch.
- DIN EN ISO 9001:2015
- System zarządzania jakością z udokumentowanymi procesami produkcyjnymi.
Producenci konstrukcji stalowych i zakłady metalowe z regionu Stuttgartu i regionu DACH zlecają nam w Lorch dokładne prostowanie płomieniowe odkształconych konstrukcji spawanych.
Często zadawane pytania o prostowanie płomieniowe
Jak działa prostowanie płomieniowe?
Podczas prostowania płomieniowego materiał jest miejscowo i szybko nagrzewany palnikiem; otaczająca zimna struktura ogranicza rozszerzalność cieplną, nagrzane pole zostaje spęczone i podczas stygnięcia się kurczy. Za pomocą figur cieplnych – punktu, kreski lub klina – steruje się kierunkiem i wielkością skurczu, dzięki czemu odkształcenia spawalnicze są korygowane bez ubytku materiału i bez ponownego spawania.
Czym różnią się prostowanie płomieniowe i odprężanie wibracyjne?
Prostowanie płomieniowe koryguje widoczne odkształcenie, odprężanie wibracyjne (VSR) redukuje naprężenia własne. Obie metody są wykonywane w tym samym zakładzie po spawaniu i przed precyzyjną obróbką skrawaniem.
Do jakiej masy jednostkowej elementy są prostowane płomieniowo?
Prostowanie płomieniowe jest możliwe także na ciężkich częściach do 50 t. Prostowanie odbywa się bezpośrednio przy systemie suwnic 2×25 t, bez ograniczeń wielkości wynikających z pieców lub przyrządów.
Czy prostowanie płomieniowe wykonuje się także na elementach powierzonych przez klienta?
Tak. Jako usługa na zlecenie prostowanie termiczne jest wykonywane także na elementach powierzonych przez klienta z produkcji zewnętrznej. Konstrukcje spawane wytworzone w Lorch są prostowane bezpośrednio po spawaniu, zanim trafią do obróbki skrawaniem lub montażu końcowego.
Kontakt
Zapytanie o prostowanie płomieniowe
Prosimy podać wymiary, masę i materiał elementu oraz opisać odkształcenie. Prostujemy dostarczone konstrukcje jako osobną usługę lub bezpośrednio po spawaniu w naszym zakładzie.
