Cięcie plazmowe CNC do 60 mm – Stal, Nierdzewna i Trudnościeralna
Ekonomiczne cięcie plazmowe stali, stali nierdzewnej i stali trudnościeralnej od 8 do 60 mm – na dużym formacie z automatycznym skosem, bez minimów ilościowych i bezpośrednim przetworzeniem w Lorch, Niemcy.
8 – 60 mm grubości
Ekonomiczne dla grubości od 8 do 60 mm – szybsze niż cięcie tlenowe, precyzyjniejsze dla stali nierdzewnej i specjalnych.
Format 20 000 × 3 500 mm
Duże formatowo blachy w jednym przejściu – bez cięć rozdzielających, bez repozycjonowania.
Skos ±45°
Automatyczny skos bezpośrednio przy głowicy tnącej – przygotowanie spoiny bez operacji wtórnych.
Stal · Nierdzewna · Trudnościeralna
Stal konstrukcyjna, nierdzewna i trudnościeralna oraz drobnoziarnista do S1100 – wszystkie kluczowe materiały z jednej instalacji.
Bezpośrednie przetwarzanie
Spawanie, obróbka CNC, śrutowanie i lakierowanie bez zewnętrznych interfejsów w Lorch.
Produkcja kontraktowa bez minimów
Pojedyncze części, prototypy i serie produkowane jednakowo według rysunku.
Cięcie plazmowe CNC - metoda i wydajność
Podczas cięcia plazmowego CNC łuk elektryczny przewodzony jest przez zjonizowany gaz, który rozdziela przedmiot obrabiany. Metoda ta jest szczególnie ekonomiczna dla grubości blach do 60 mm i nadaje się do stali, stali nierdzewnej i stali trudnościeralnych.

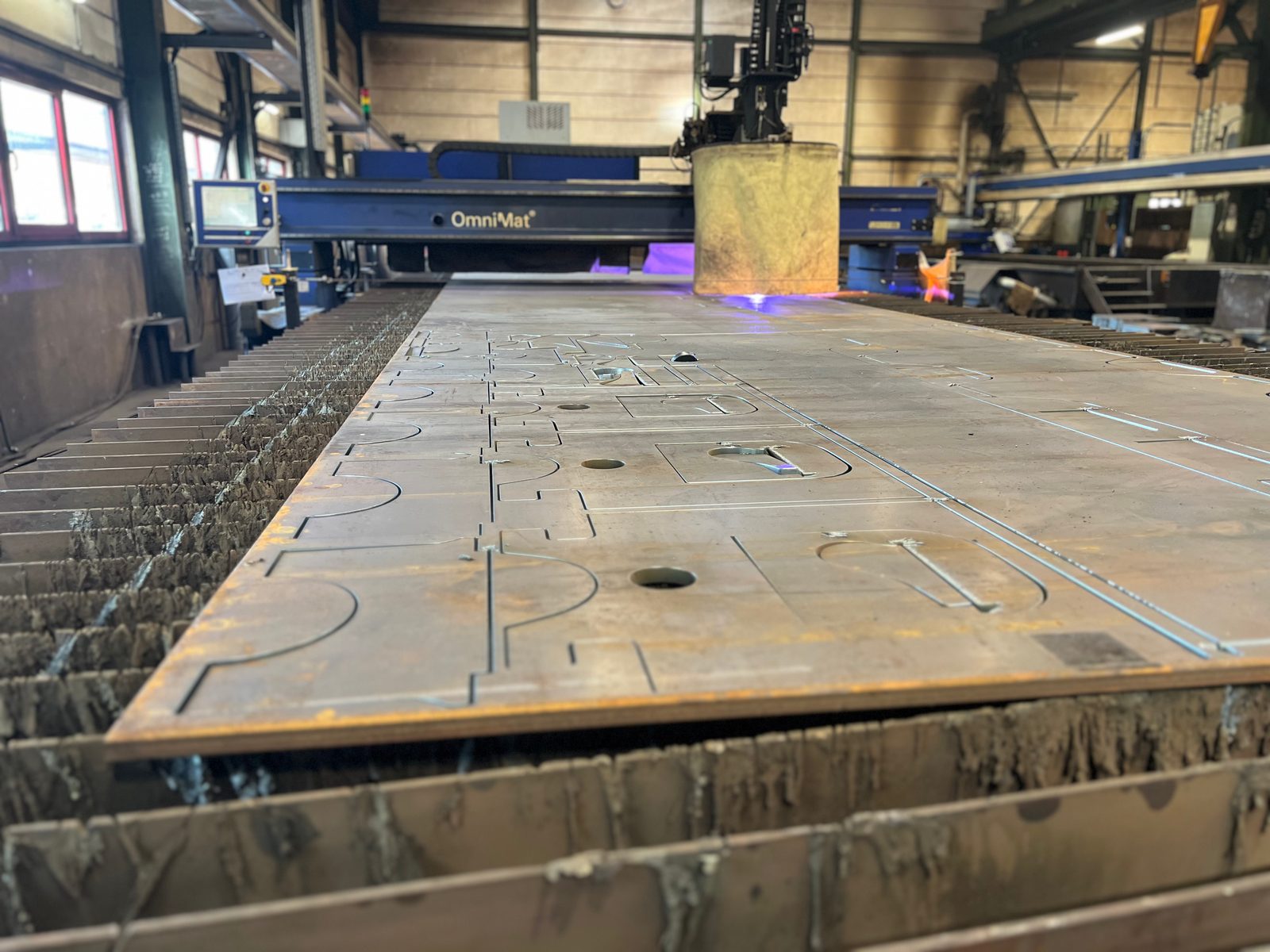

Instalacja Messer OmniMat z jednostką plazmową HPR-400 porusza się w formacie 20 000 × 3 500 mm. Automatyczne pochylenie ukosu do ±45° umożliwia przygotowanie spoin w jednym przejściu roboczym - bez obróbki dodatkowej.
Elementy cięte plazmowo CNC są wykonywane według rysunku. Produkcja kontraktowa w Lorch obejmuje pojedyncze elementy i małe serie bez ilości minimalnych.
Cięcia plazmowe CNC są wykonywane według rysunku i zadanych tolerancji. Dokładność cięcia umożliwia bezpośrednie dalsze przetwarzanie bez kosztownej obróbki dodatkowej. Dla spoin cięcie ukosowe jest automatycznie integrowane w jednym przejściu roboczym - do ±45°.
Podczas cięcia plazmowego stali nierdzewnej naloty są minimalizowane dzięki dopasowanemu prowadzeniu gazu i parametrom cięcia. Produkcja kontraktowa obejmuje również wykroje seryjne dla powtarzalnych elementów w małych i dużych seriach.
Po cięciu elementy mogą być bezpośrednio dalej przetwarzane w produkcji zespołów spawanych, obróbce CNC i obróbce powierzchni - wszystko w tym samym zakładzie w Lorch. Zapewnienie jakości odbywa się według DIN EN ISO 9001:2015 z udokumentowaną identyfikowalnością.
Dane maszyny
| Maszyna | Format | Grubość cięcia | Cięcie ukośne |
|---|---|---|---|
| Messer OmniMat HT-L 5000 · HPR 400 · System cięcia plazmowego | 20 000 × 3 500 mm | do 60 mm | ±45° |
| Zinser 4125 · System cięcia plazmowego pod wodą | 8 000 × 2 500 mm | do 30 mm | ±40° |
Materiały do cięcia plazmowego CNC
Cięcie plazmowe CNC nadaje się do stali i stali specjalnych:
- Stal konstrukcyjna S235, S355 – 3 mm do 60 mm
- Stal drobnoziarnista do S1100 – wysokowytrzymała
- Hardox 400 / 500 – do 60 mm
- Stal nierdzewna 1.4301, 1.4571 – odporna na korozję
- XAR 400 i pozostałe stale odporne na ścieranie
Dla stali konstrukcyjnej, drobnoziarnistej i trudnościeralnej powyżej 60 mm cięcie tlenowe jest bardziej odpowiednią metodą.
Typowe zastosowania cięcia plazmowego CNC
Cięcie plazmowe CNC w firmie Bock jest stosowane do:
- Wykroje precyzyjne do zespołów spawanych i konstrukcji stalowych
- Blachy środnikowe, żebra i mocowania do pojazdów i konstrukcji nośnych dźwigów
- Elementy ze stali nierdzewnej do budowy instalacji i zbiorników
- Cięcia ukosowe jako przygotowanie spoin do ±45°
- Elementy trudnościeralne do maszyn do robót ziemnych
Elementy cięte mogą być w tym samym zakładzie spawane, obrabiane, piaskowane i lakierowane. Cięcie plazmowe CNC w firmie Bock jest zintegrowane z kompletnym łańcuchem produkcyjnym: elementy cięte są przekazywane bezpośrednio do produkcji zespołów spawanych, następnie obrabiane CNC, piaskowane i lakierowane według specyfikacji klienta. Dla cięć w stali nierdzewnej dostępne są parametry procesu, które minimalizują naloty i utlenianie. Produkcja kontraktowa obejmuje pojedyncze elementy i małe serie oraz wykroje seryjne bez ilości minimalnych. Dostępna jest dokumentacja jakości według DIN EN ISO 9001:2015 z pełną identyfikowalnością materiałów. Na życzenie możliwe są cięcia ukosowe do ±45° w jednym przejściu roboczym. Krótkie czasy reakcji dzięki bezpośredniemu dostępowi do własnego magazynu materiałów dla stali, stali nierdzewnej i stali trudnościeralnej. Produkcja kontraktowa bez ilości minimalnych.
Cięcie plazmowe CNC w firmie Bock - Państwa korzyści
Bock Maschinenbau prowadzi cięcie plazmowe CNC jako część kompletnego procesu produkcyjnego:
- Format 20 000 × 3 500 mm
- Wielkogabarytowe płyty są obrabiane w jednym przejściu.
- Grubości ścianek do 60 mm
- Ekonomiczne dla stali, stali nierdzewnej i stali trudnościeralnej do 60 mm.
- Pochylenie ukosu ±45°
- Automatyczne przygotowanie spoin - oszczędza obróbkę dodatkową.
- Produkcja kontraktowa bez ilości minimalnych
- Wykonywane są pojedyncze elementy, prototypy i elementy seryjne.
- DIN EN ISO 9001:2015
- System zarządzania jakością z udokumentowanym zarządzaniem materiałami.
Ślusarnie oraz producenci metalowi i maszynowi z regionu Stuttgartu i regionu DACH zlecają nam w Lorch cięcie plazmowe blach i ukosów – również stali nierdzewnej i trudnościeralnej.
Często zadawane pytania o cięcie plazmowe CNC
Czy stal nierdzewna jest cięta plazmowo i jak ogranicza się naloty na krawędzi cięcia?
Tak, stal nierdzewna jest cięta plazmowo CNC do 60 mm. Parametry procesu i prowadzenie gazu osłonowego minimalizują naloty i utlenianie na krawędzi cięcia.
Jak działa cięcie plazmowe CNC?
Podczas cięcia plazmowego CNC łuk elektryczny przewodzony jest przez zjonizowany gaz, który rozdziela przedmiot obrabiany. W firmie Bock tnie w tym celu instalacja Messer OmniMat z jednostką plazmową HPR-400 na formacie 20 000 × 3 500 mm według rysunku.
Do jakiej grubości blachy stal i stal trudnościeralna są cięte plazmowo?
Do 60 mm – stal konstrukcyjna, stal drobnoziarnista do S1100, stal nierdzewna i stale trudnościeralne, takie jak XAR 400. Stal konstrukcyjna, drobnoziarnista i trudnościeralna o grubości ścianki powyżej 60 mm jest cięta tlenowo, do 200 mm.
Czy wykonuje się także cięcie plazmowe pod wodą?
Tak. Oprócz instalacji Messer OmniMat dostępna jest Zinser 4125 jako instalacja do cięcia plazmowego pod wodą: format 8 000 × 2 500 mm, grubość cięcia do 30 mm, cięcie ukosowe do ±40°.
Od czego zależy jakość cięcia przy cięciu plazmowym?
Od rysunku i zadanych tolerancji: według nich wykonywane są cięcia plazmowe CNC, dzięki czemu części mogą być dalej przetwarzane bez kosztownej obróbki dodatkowej. Ukosy pod spawanie do ±45° instalacja Messer OmniMat wycina automatycznie w tym samym przejściu roboczym.
Kontakt
Zapytanie o cięcie plazmowe CNC
Prosimy przesłać nam plik DXF lub rysunek, materiał i liczbę sztuk – stal, stal nierdzewną lub stal trudnościeralną. Dostarczamy wykroje pojedynczo lub przetwarzamy je we własnym zakładzie na gotowy zespół.
