Lakierowanie przemysłowe według EN ISO 12944 – kabina 25 × 7 × 6 m
Trwałe powlekanie dużych elementów i ciężkich części do 50 t – lakierowanie przemysłowe według EN ISO 12944 w kabinie 25 × 7 × 6 m, piaskowanie i lakierowanie z jednego źródła w Lorch.
Kabina lakiernicza 25 × 7 × 6 m
Dla dużych elementów i długich konstrukcji spawanych w jednym ustawieniu.
Ciężkie części do 50 t
Obsługa za pomocą systemu suwnic 2×25 t bezpośrednio z produkcji spawalniczej i obróbki CNC.
Ochrona antykorozyjna według EN ISO 12944
System powłokowy i klasa ochrony antykorozyjnej według wymagań – do C5 z wysoką trwałością ochrony (H).
Piaskowanie Sa 2,5 w zakładzie
Przygotowanie powierzchni bez transportu pośredniego – krótkie czasy realizacji.
W pełni zintegrowane
Spawanie, gięcie blach, obróbka CNC, piaskowanie i lakierowanie w tym samym zakładzie.
ISO 9001 i EXC3
System zarządzania jakością według ISO 9001:2015, certyfikowany zakład spawalniczy według DIN EN 1090-2 EXC3.
Lakierowanie przemysłowe w firmie Bock – ochrona antykorozyjna dla ciężkich i dużych elementów
Lakierowanie przemysłowe służy trwałej ochronie antykorozyjnej elementów stalowych i konstrukcji spawanych. Lakierowanie odbywa się według EN ISO 12944 – międzynarodowego standardu, który definiuje klasy ochrony antykorozyjnej, systemy powłokowe oraz wymagania dotyczące przygotowania powierzchni i materiałów powłokowych.
W firmie Bock lakierowanie wykonywane jest w kabinie wielkogabarytowej, która może pomieścić również wielkogabarytowe konstrukcje spawane, części maszyn, zbiorniki i elementy specjalne. Piaskowanie jako przygotowanie powierzchni jest dostępne w tym samym zakładzie – przeniesienie i obsługa odbywają się za pomocą zakładowego systemu suwnic.
Lakierowanie jest osadzone w certyfikowanym systemie zarządzania jakością według DIN EN ISO 9001:2015. Budowa powłoki, wymagania dotyczące przygotowania podłoża i obowiązki dokumentacyjne są uzgadniane dla danego projektu według rysunku, wytycznych normowych i wytycznych klienta.
Przebieg lakierowania przemysłowego – od obróbki wstępnej do pomiaru grubości powłoki
Lakierowanie przemysłowe w firmie Bock przebiega w sześciu krokach: przyjęcie i maskowanie, piaskowanie do Sa 2,5, czyszczenie i gruntowanie, powłoka pośrednia i nawierzchniowa, pomiar grubości powłoki oraz załadunek.
-
Przyjęcie i maskowanie
Element trafia za pomocą systemu suwnic bezpośrednio ze spawalni lub z obróbki CNC. Powierzchnie pasowane, otwory i gwinty, które mają pozostać bez powłoki, są maskowane.
-
Piaskowanie do Sa 2,5
W wielkogabarytowej kabinie śrutowniczej powierzchnia jest piaskowana śrutem staliwnym lub korundem do stopnia czystości Sa 2,5 według ISO 8501-1. Zgorzelina, rdza i stare powłoki są wówczas usunięte.
-
Czyszczenie i gruntowanie
Bezpośrednio przed lakierowaniem powierzchnia jest czyszczona rozcieńczalnikiem. Jako pierwsza warstwa systemu powłokowego nakładany jest podkład.
-
Powłoka pośrednia i nawierzchniowa
Powłoka pośrednia i nawierzchniowa tworzą system powłokowy według EN ISO 12944 – w odcieniu według RAL lub wytycznych klienta i w wymaganym stopniu połysku. Każda warstwa schnie, zanim zostanie nałożona następna.
-
Pomiar grubości powłoki
Mierzona jest grubość suchej powłoki. Na życzenie protokołujemy ją wraz ze stopniem przygotowania i budową powłoki na potrzeby dokumentacji dostawy.
-

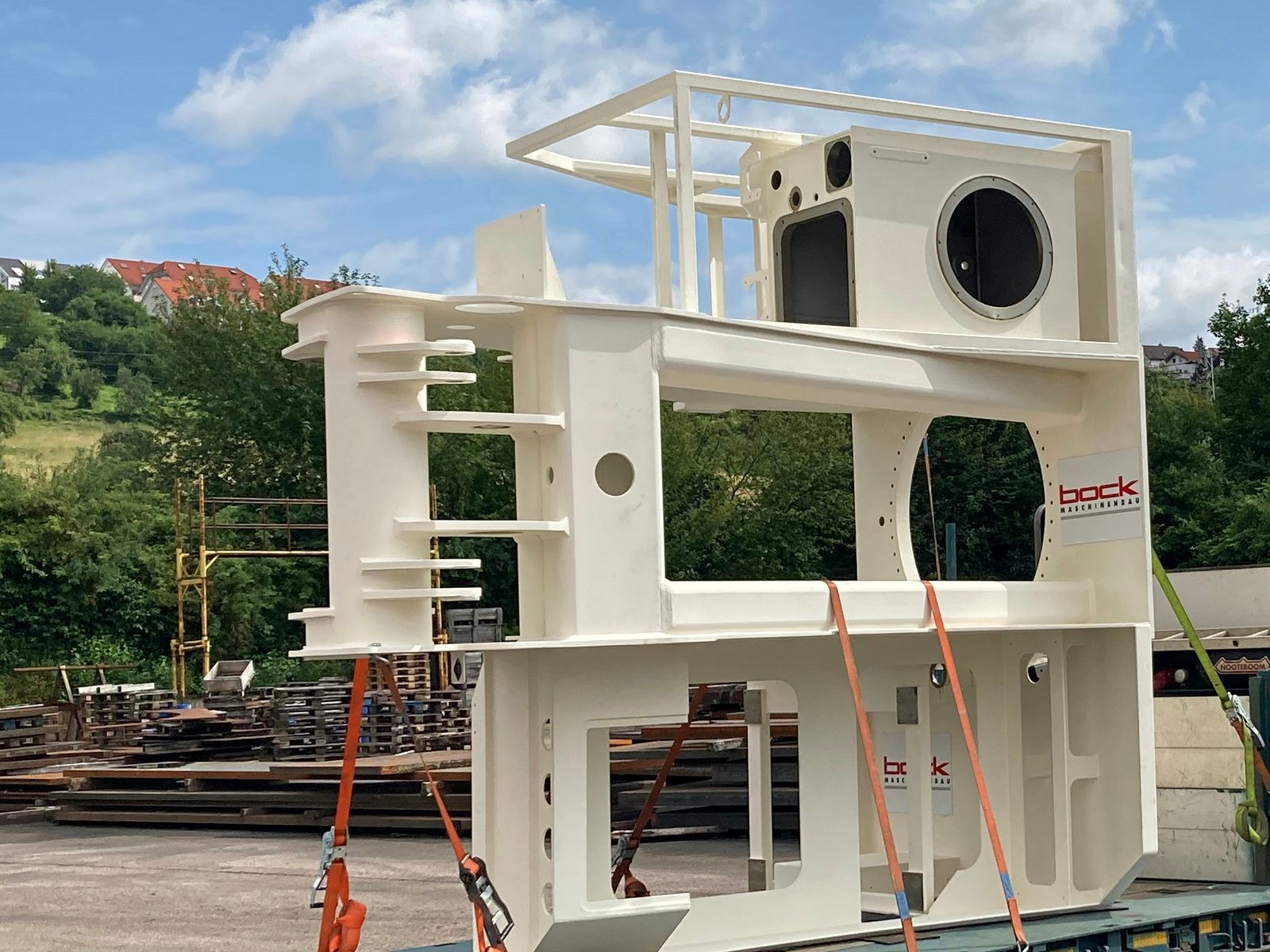

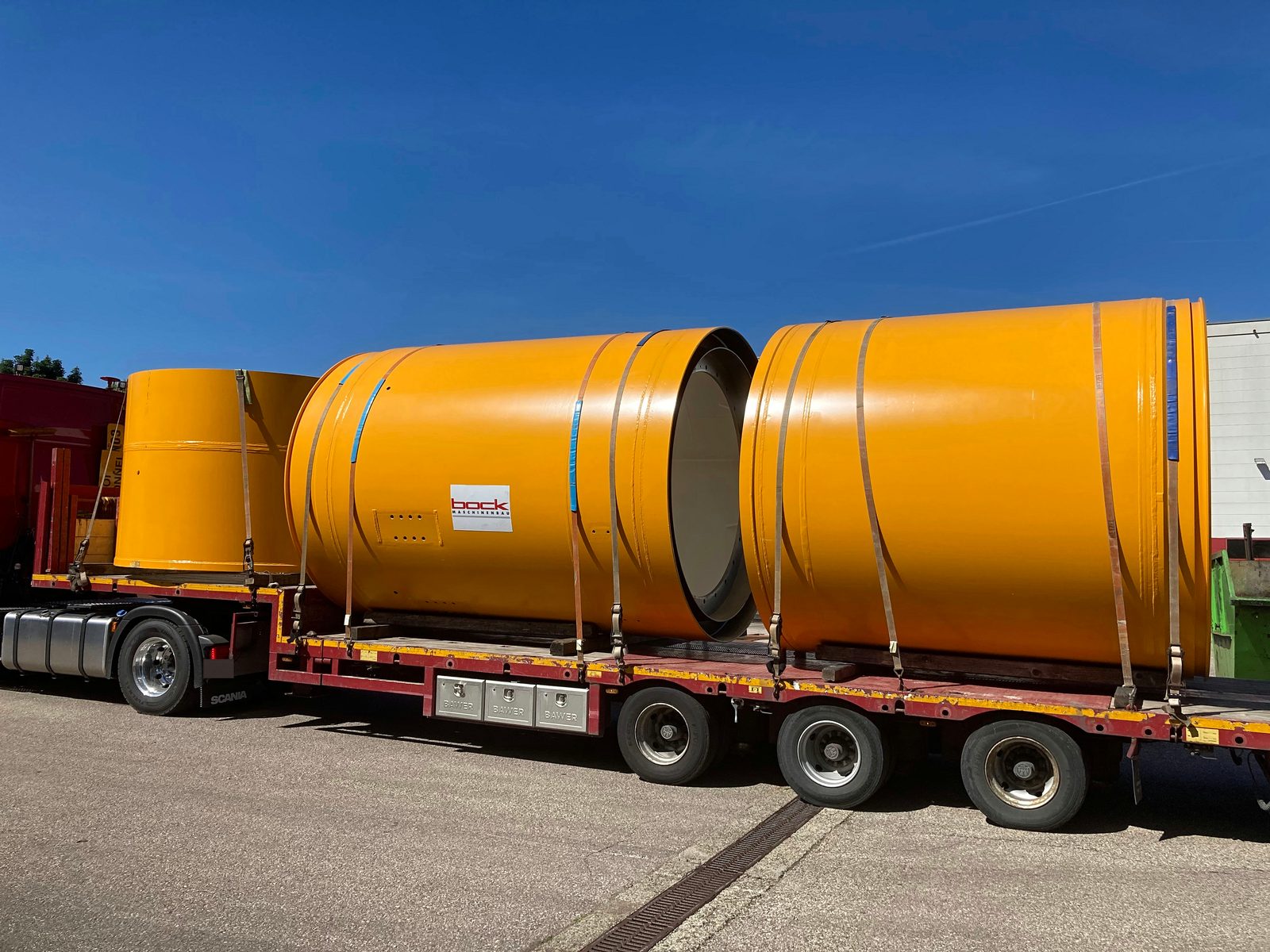

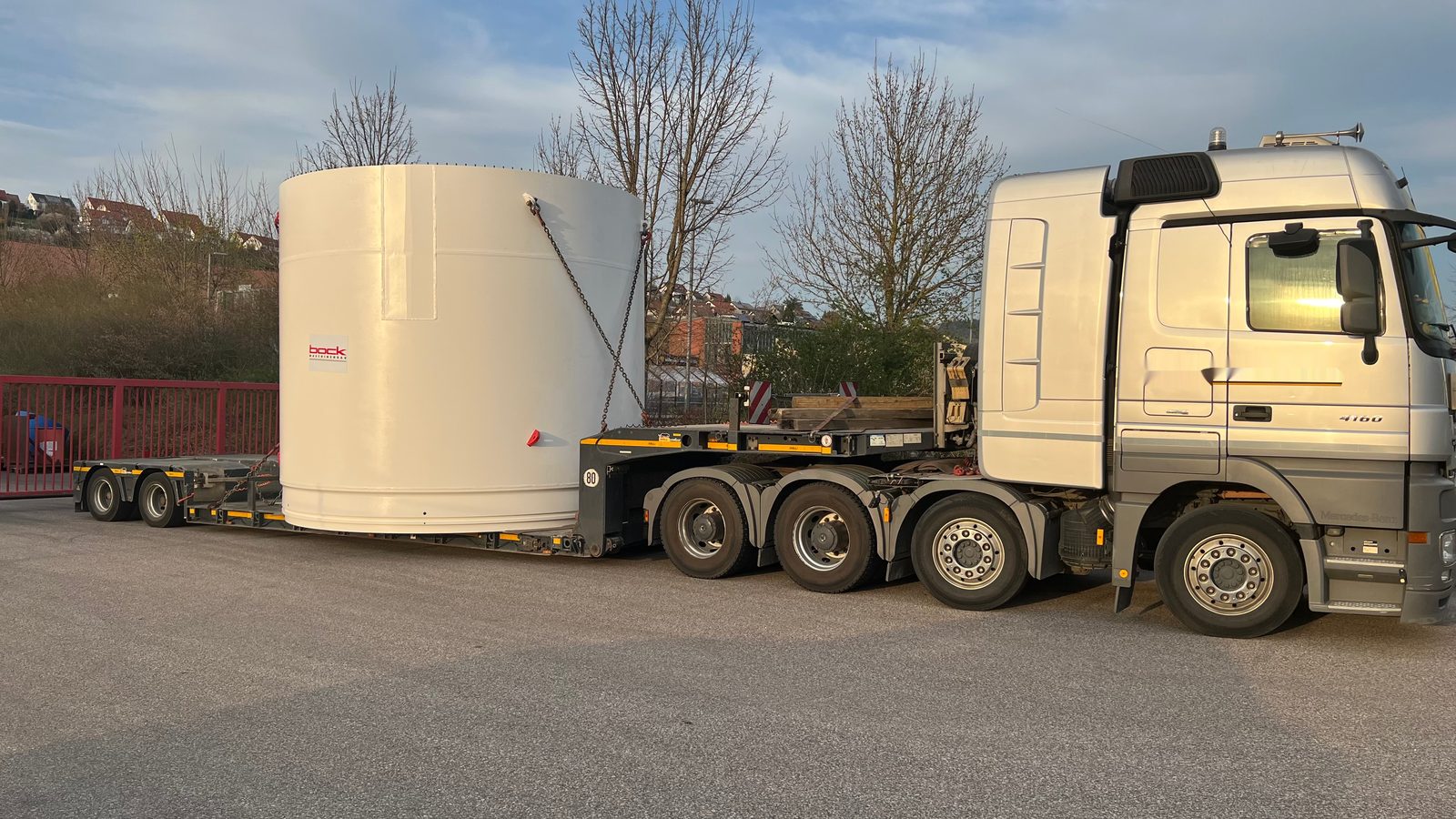

Załadunek
Maskowanie jest usuwane, polakierowany element jest ładowany i zabezpieczany na czas transportu.

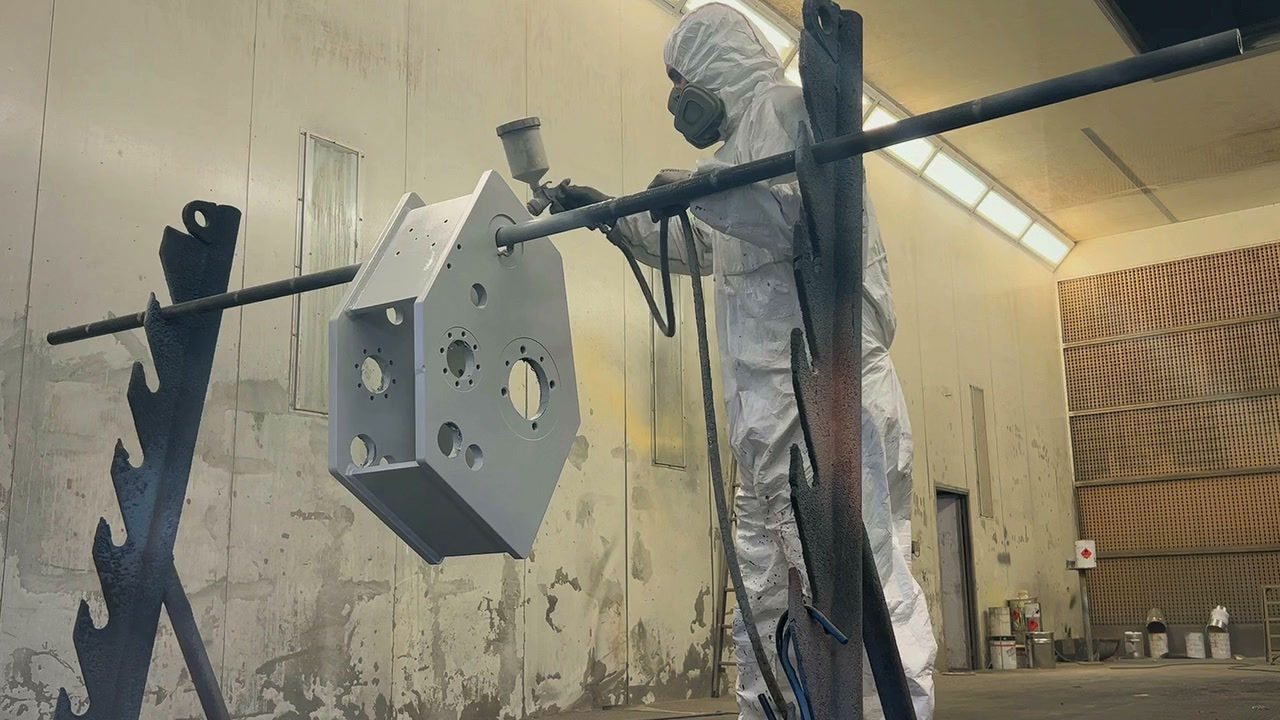

Lakierowanie mokre
Lakierowanie mokre zespołów spawanych i dużych elementów
Do kabiny suwnicą
System suwnic 2×25 t dostarcza ciężkie części do 50 t bezpośrednio ze spawalni i obróbki CNC do kabiny lakierniczej.
System powłokowy według EN ISO 12944
Budowa powłoki i kategoria korozyjności są ustalane według rysunku i wytycznych klienta – do C5 z wysoką trwałością ochrony (H).
Piaskowanie i lakierowanie w tym samym zakładzie
Piaskowanie do Sa 2,5 bezpośrednio poprzedza lakierowanie – bez transportu pośredniego do podmiotów trzecich.

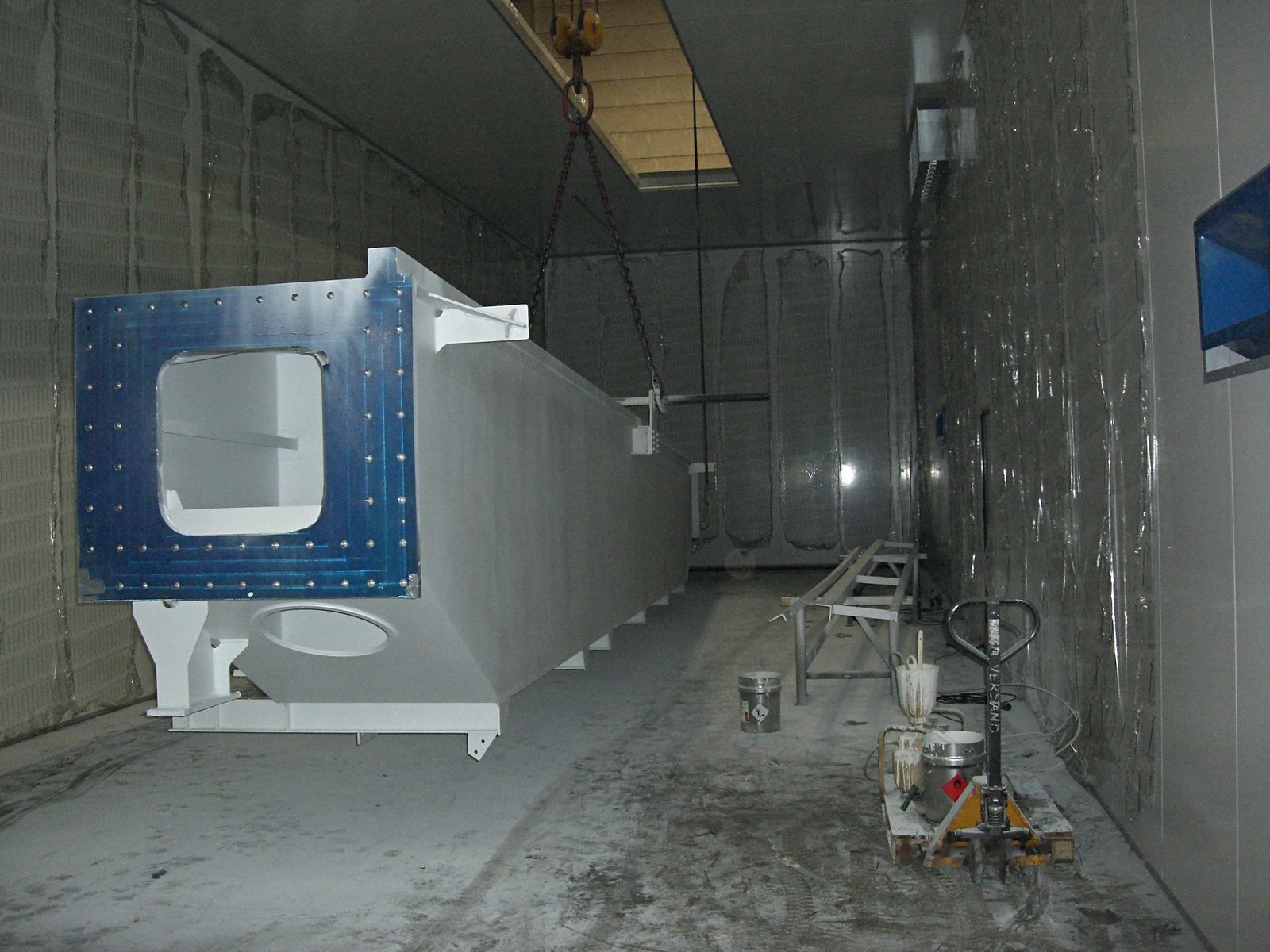

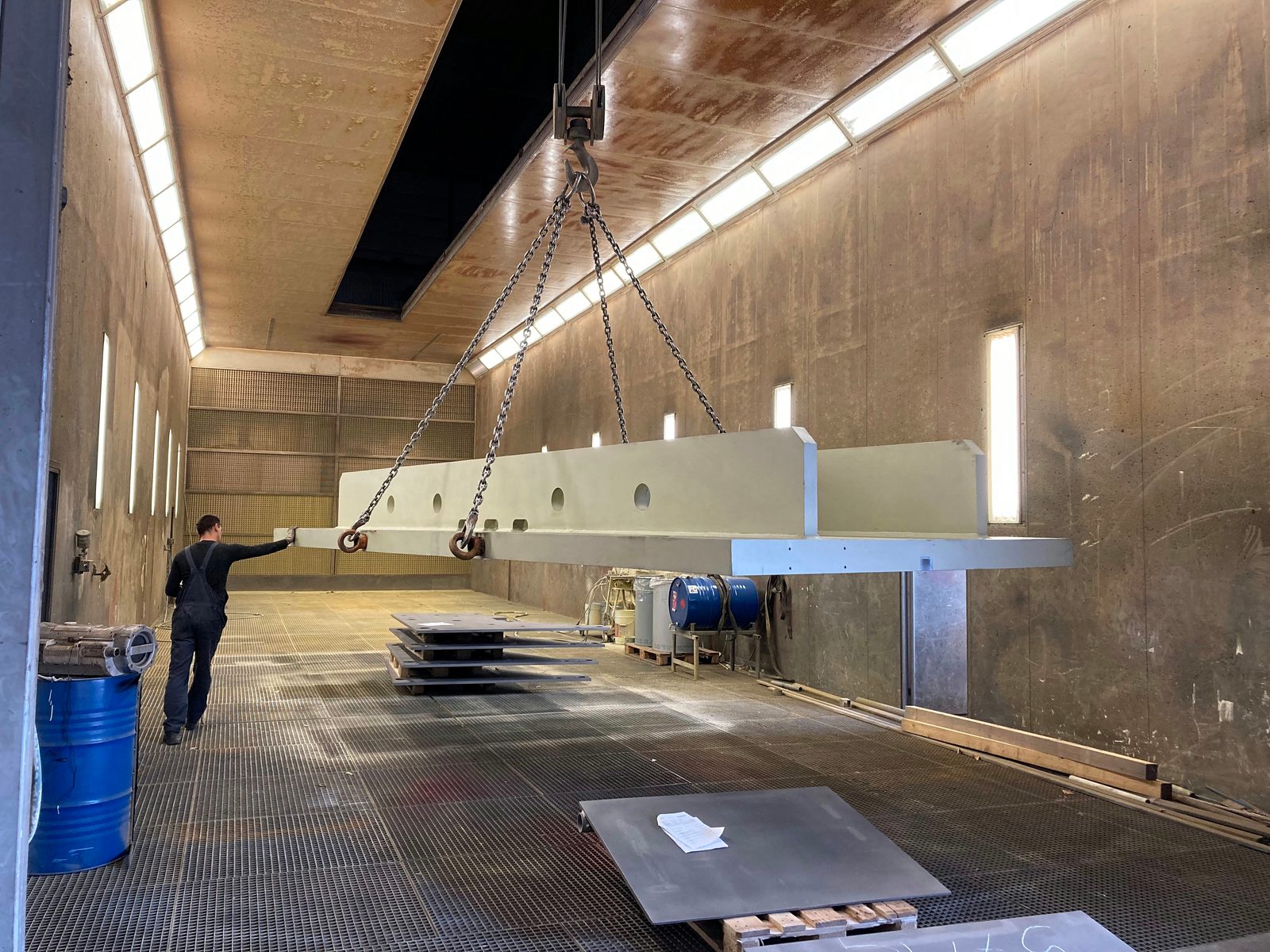

Kabina lakiernicza 25 × 7 × 6 m – dla dużych i ciężkich części do 50 t
Kabina lakiernicza w firmie Bock ma użytkową wielkość wewnętrzną 25 × 7 × 6 m. Wymiary te umożliwiają przyjęcie dużych elementów, długich konstrukcji spawanych i wielkogabarytowych elementów maszyn, dla których standardowe kabiny lakiernicze nie są przystosowane.
Za pomocą systemu suwnic 2×25 t hali produkcyjnej ciężkie części do 50 t mogą być bezpiecznie pozycjonowane i wprowadzane do kabiny. Eliminuje to oddzielne transporty i skraca czas realizacji między spawaniem, piaskowaniem i lakierowaniem.
Dane maszyny
| Parametr | — |
|---|---|
| Długość kabiny | 25 m |
| Szerokość kabiny | 7 m |
| Wysokość kabiny | 6 m |
Piaskowanie Sa 2,5 – przygotowanie powierzchni w tym samym zakładzie
Trwale przylegające lakierowanie wymaga zdefiniowanego przygotowania powierzchni. W firmie Bock piaskowanie do Sa 2,5 jest dostępne bezpośrednio w zakładzie w wielkogabarytowej kabinie śrutowniczej.
Sa 2,5 to stopień czystości, który według EN ISO 12944 jest wymagany jako podstawa dla większości systemów powłokowych ochrony antykorozyjnej. Dzięki przestrzennej integracji kabiny śrutowniczej i kabiny lakierniczej w tym samym zakładzie odpadają transporty pośrednie – elementy są lakierowane bezpośrednio po piaskowaniu.
Kabina śrutownicza ma te same wielkogabarytowe wymiary co kabina lakiernicza i jest przystosowana do ciężkich części do 50 t.
Płomieniowe natryskiwanie cynku we własnym zakładzie
Przy płomieniowym natryskiwaniu cynku cynk jest topiony w płomieniu i natryskiwany na wypiaskowaną powierzchnię stali. Warstwa cynku chroni stal katodowo – jak cynkowanie ogniowe, ale bez kąpieli cynkowej.
Element nagrzewa się przy tym tylko nieznacznie. Dlatego metoda nadaje się do konstrukcji spawanych, które odkształciłyby się w kąpieli cynkowej, do elementów zbyt dużych na kąpiel cynkową oraz do naprawy powierzchni ocynkowanych po spawaniu.
Powierzchnia jest przygotowywana we własnej kabinie śrutowniczej; transport do zewnętrznej cynkowni odpada.
Na życzenie warstwa cynku jest w tym samym zakładzie gruntowana i pokrywana warstwą nawierzchniową. Ten system duplex z natryskiwania cynku i powłoki malarskiej powstaje bez transportu między cynkownią a lakiernią.
Odpowiednie materiały i typy elementów
Lakierowanie w firmie Bock nadaje się do szerokiej palety elementów stalowych i materiałów:
- Stal konstrukcyjna (S235, S355) – zespoły spawane i konstrukcje spawane
- Stal drobnoziarnista i wysokowytrzymała stal konstrukcyjna – struktury nośne i części specjalne
- Hardox – elementy odporne na zużycie po piaskowaniu i gruntowaniu
- Części maszyn, obudowy i elementy żeliwne, zbiorniki i wielkogabarytowe konstrukcje specjalne
- Pozostałe materiały i typy elementów według ustaleń
System lakierniczy, budowa powłoki oraz wymagania dotyczące podłoża i klasy ochrony antykorozyjnej są ustalane dla danego projektu według EN ISO 12944 i wytycznych klienta.
Odcień, stopień połysku i budowa powłoki według wytycznych
Kolorystykę i budowę powłoki przejmujemy z rysunku i specyfikacji powłokowej. Lakierowanie obejmuje m.in.:
- Odcień według RAL lub według wytycznych kolorystycznych klienta
- Stopień połysku od matowego, o niskim odbiciu światła, po błyszczący
- Budowa powłoki z podkładu, powłoki pośredniej i nawierzchniowej
- Materiały powłokowe producenta farb wskazanego przez klienta
- Powłoki antypoślizgowe o szorstkiej powierzchni do powierzchni chodnikowych, podestów i powierzchni ładunkowych
Jeśli producent farb nie jest określony, dobieramy system powłokowy odpowiednio do kategorii korozyjności i warunków eksploatacji.
System zarządzania jakością i dokumentacja według DIN EN ISO 9001:2015
Produkcja lakiernicza w firmie Bock jest osadzona w certyfikowanym systemie zarządzania jakością według DIN EN ISO 9001:2015. Budowa powłoki, stopień przygotowania i wymagania dotyczące powlekania są definiowane i dokumentowane według rysunku, wytycznych normowych i wytycznych klienta.
EN ISO 12944 określa wymagania dotyczące ochrony antykorozyjnej konstrukcji stalowych za pomocą systemów powłokowych – w tym kategorie korozyjności, grubości powłok, stopnie przygotowania i oczekiwane okresy ochrony. Konkretna klasa ochrony antykorozyjnej i system powłokowy są uzgadniane według wymagań projektu.
Dla elementów wytwarzanych jako część certyfikowanych zespołów spawanych według DIN EN 1090-2 EXC3 lakierowanie może zostać osadzone w nadrzędnych ramach jakościowych produkcji spawalniczej. Wymagania dotyczące kontroli i dokumentacji są ustalane dla danego projektu.
Zintegrowany przebieg procesu – od pólfabrykatu po element gotowy do lakierowania
Lakierowanie w firmie Bock nie jest izolowanym krokiem, lecz częścią zintegrowanego przebiegu produkcji. Następujące poprzedzające procesy mogą być łączone w tym samym zakładzie:
- Spawanie i łączenie
- Zespoły spawane i ciężkie konstrukcje spawane według DIN EN 1090-2 EXC3 – bezpośrednio następnie do piaskowania i lakierowania.
- Gięcie blach
- Części gięte ze stali i Hardox mogą być po gięciu bezpośrednio piaskowane i lakierowane.
- Obróbka wielkogabarytowa CNC
- Obrabiane CNC duże części do 50 t mogą po obróbce przejść bezpośrednio do kabiny śrutowniczej.
- Piaskowanie Sa 2,5
- Piaskowanie w zakładzie jako bezpośredni krok przygotowawczy – brak transportów pośrednich, krótkie czasy realizacji.
Elementy mogą być dzięki temu nie tylko lakierowane, lecz również spawane, kształtowane, obrabiane skrawaniem i piaskowane – zależnie od wymagań projektu w obrębie tego samego zakładu.
Typowe zastosowania lakierowania przemysłowego
Lakierowanie przemysłowe w firmie Bock stosuje się tam, gdzie wymagana jest trwała ochrona antykorozyjna na wielkogabarytowych lub ciężkich elementach stalowych:

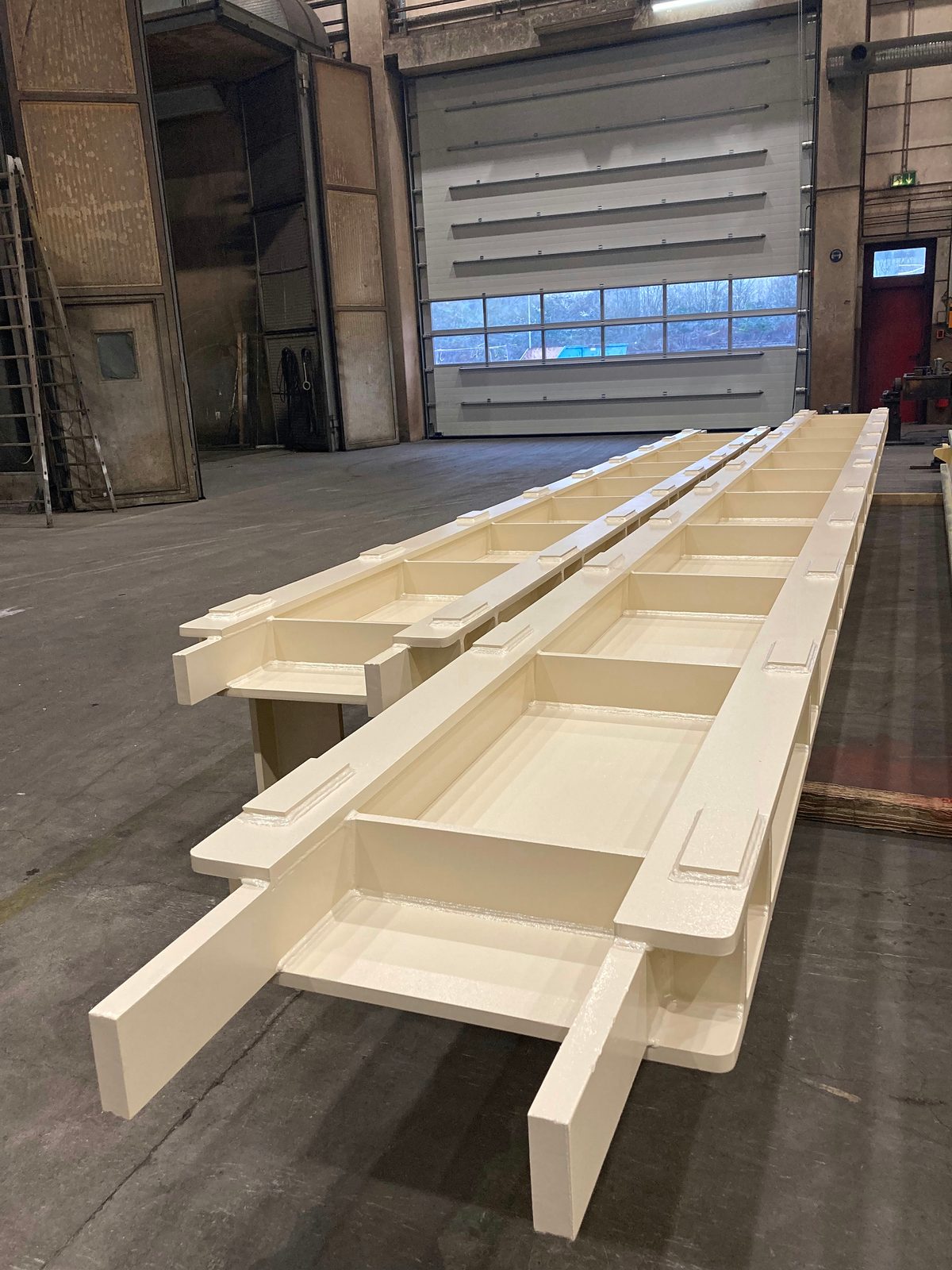

- Konstrukcje spawane i zespoły spawane według DIN EN 1090-2 EXC3
- Części maszyn, stelaże maszyn i obudowy maszyn

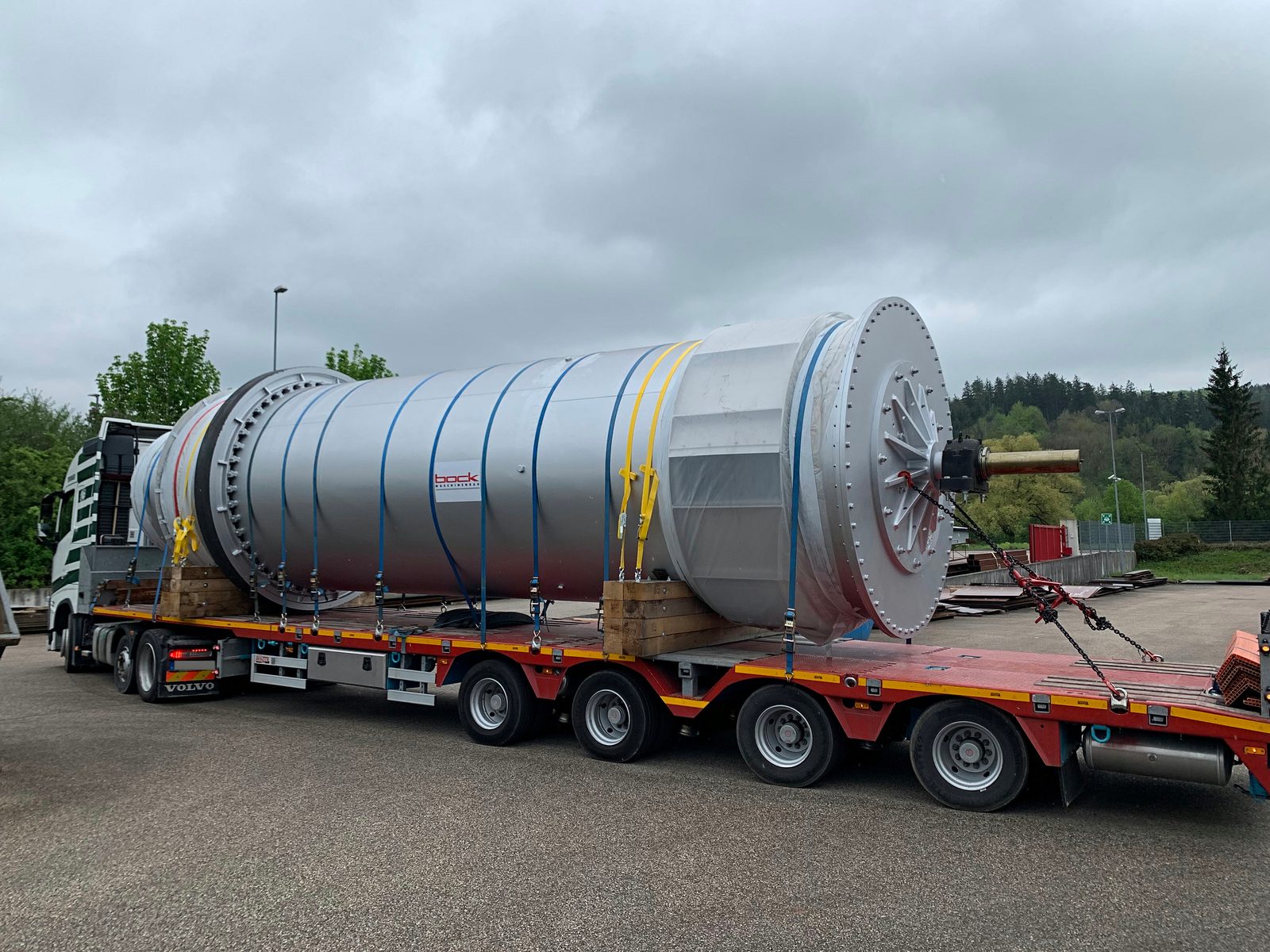

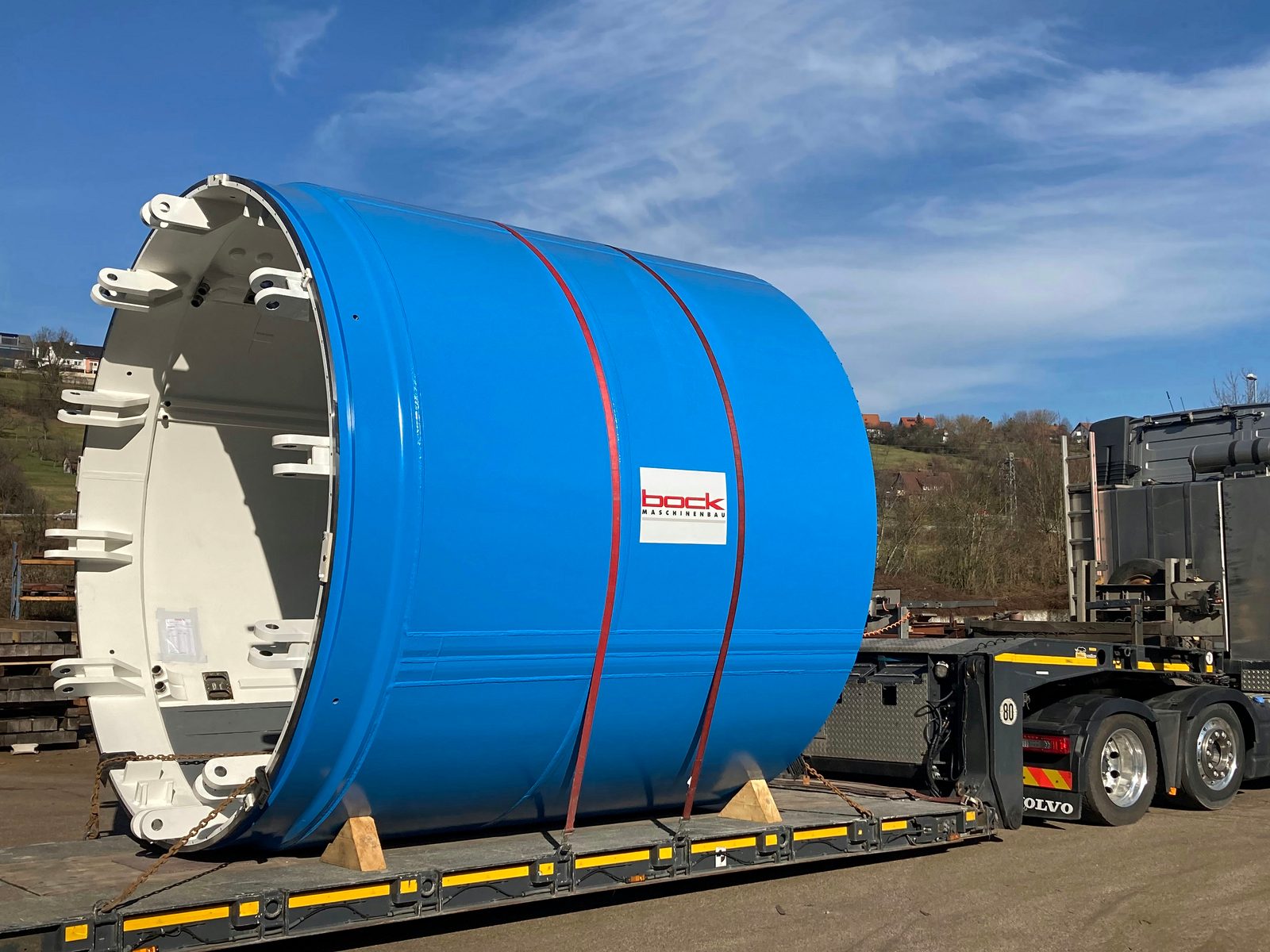

- Zbiorniki, aparaty i cylindryczne konstrukcje specjalne
- Ciężkie części, przeciwwagi i duże elementy do budowy suwnic, instalacji, maszyn budowlanych i pojazdów specjalnych
- Kompletnie wytworzone zespoły przed montażem końcowym
Lakierowanie przemysłowe jest dostępne jako końcowy krok produkcji dla kompletnych zespołów – również dla przeciwwag i innych ciężkich elementów maszyn budowlanych oraz dla elementów, które zostały w tym samym zakładzie spawane, obrobione CNC i piaskowane.

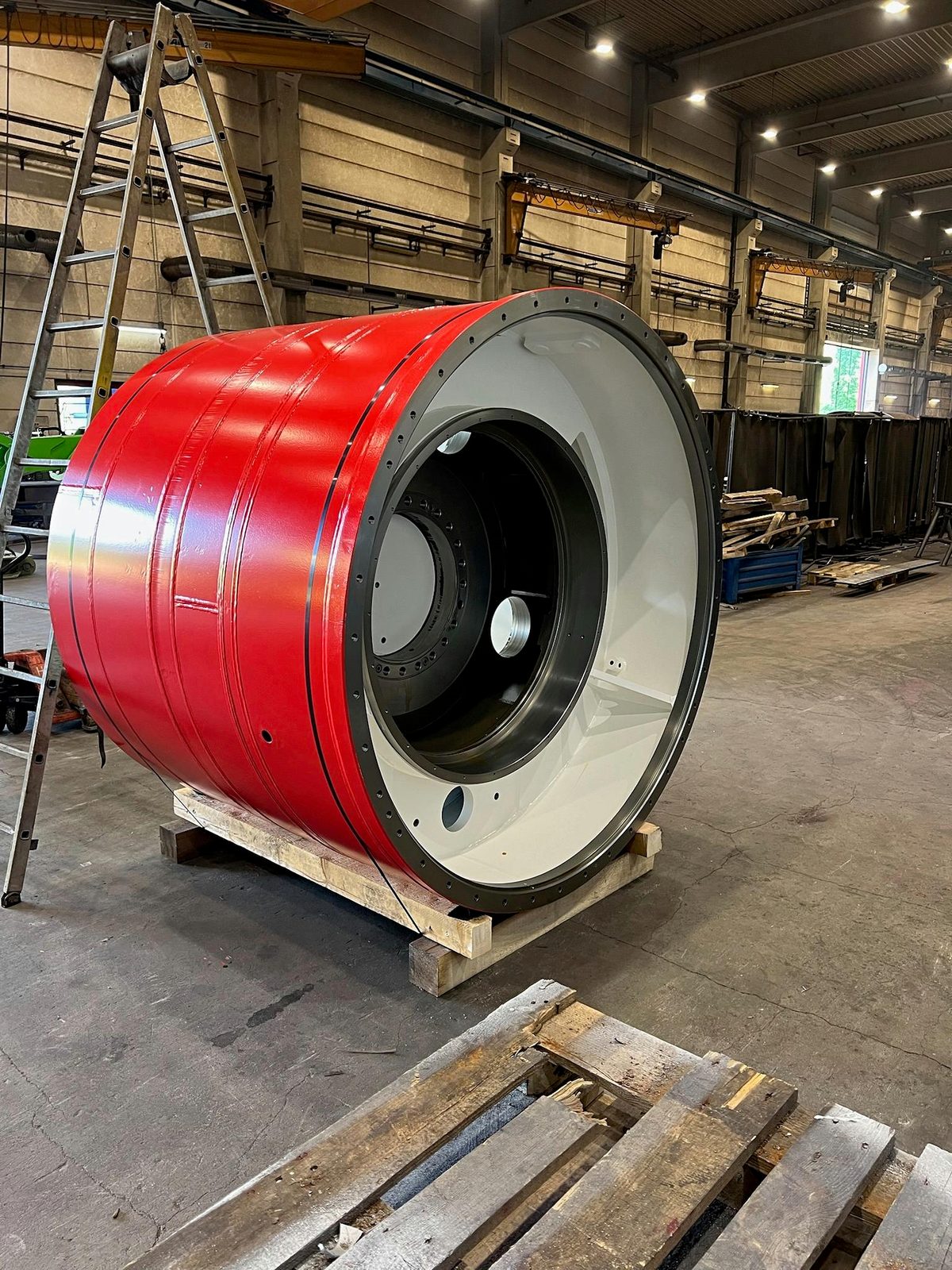

Impresje z lakierowania przemysłowego

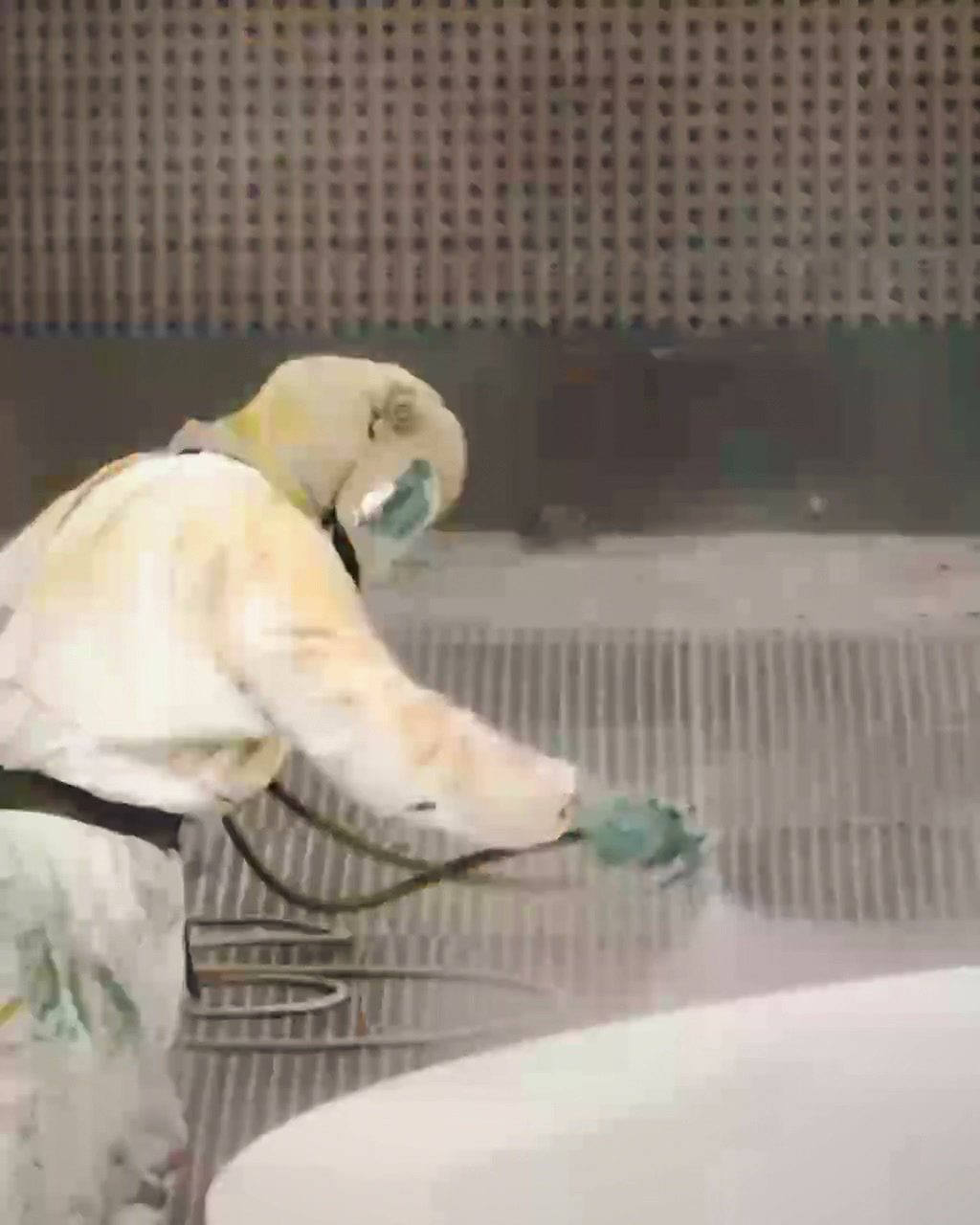

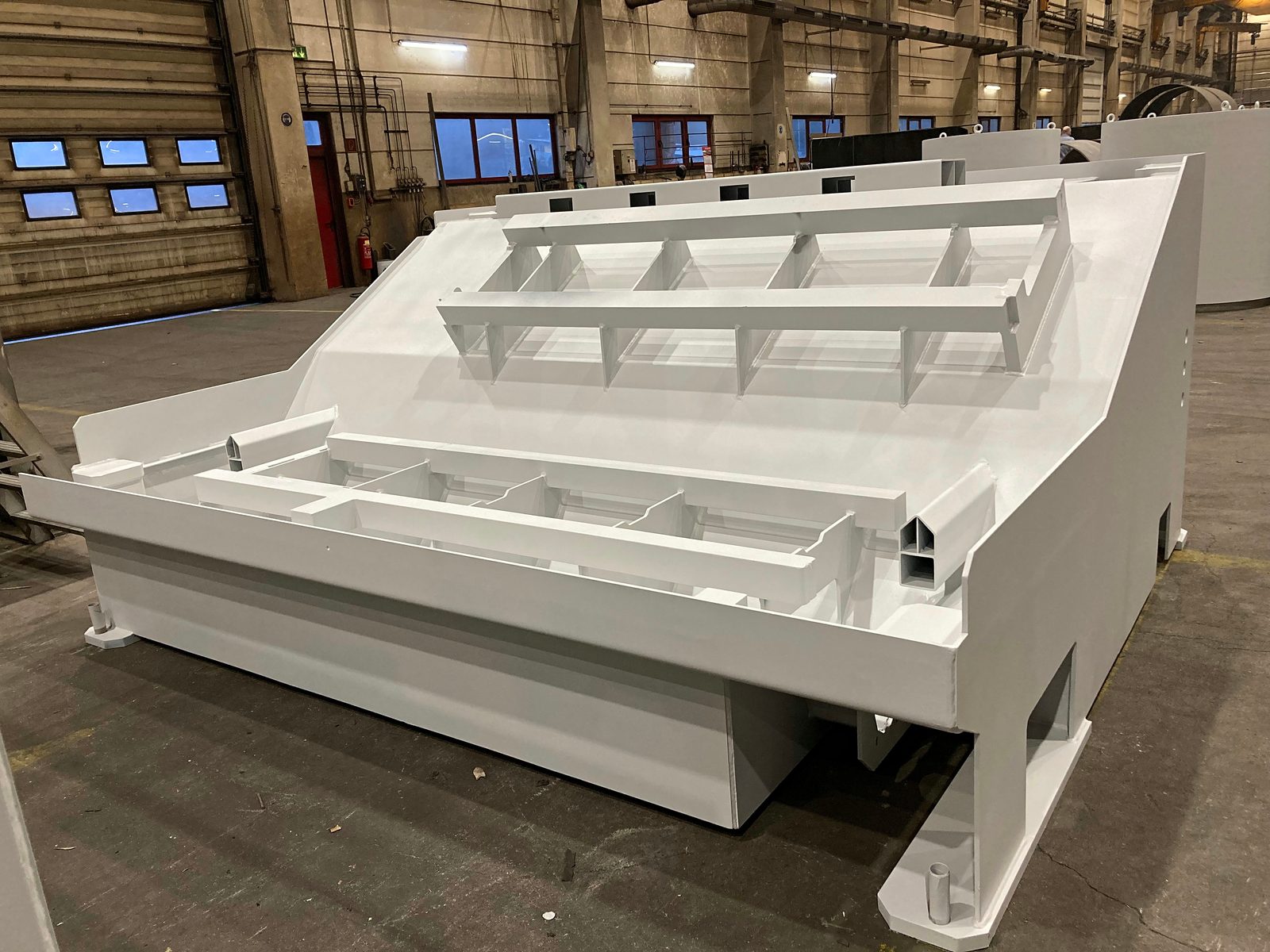

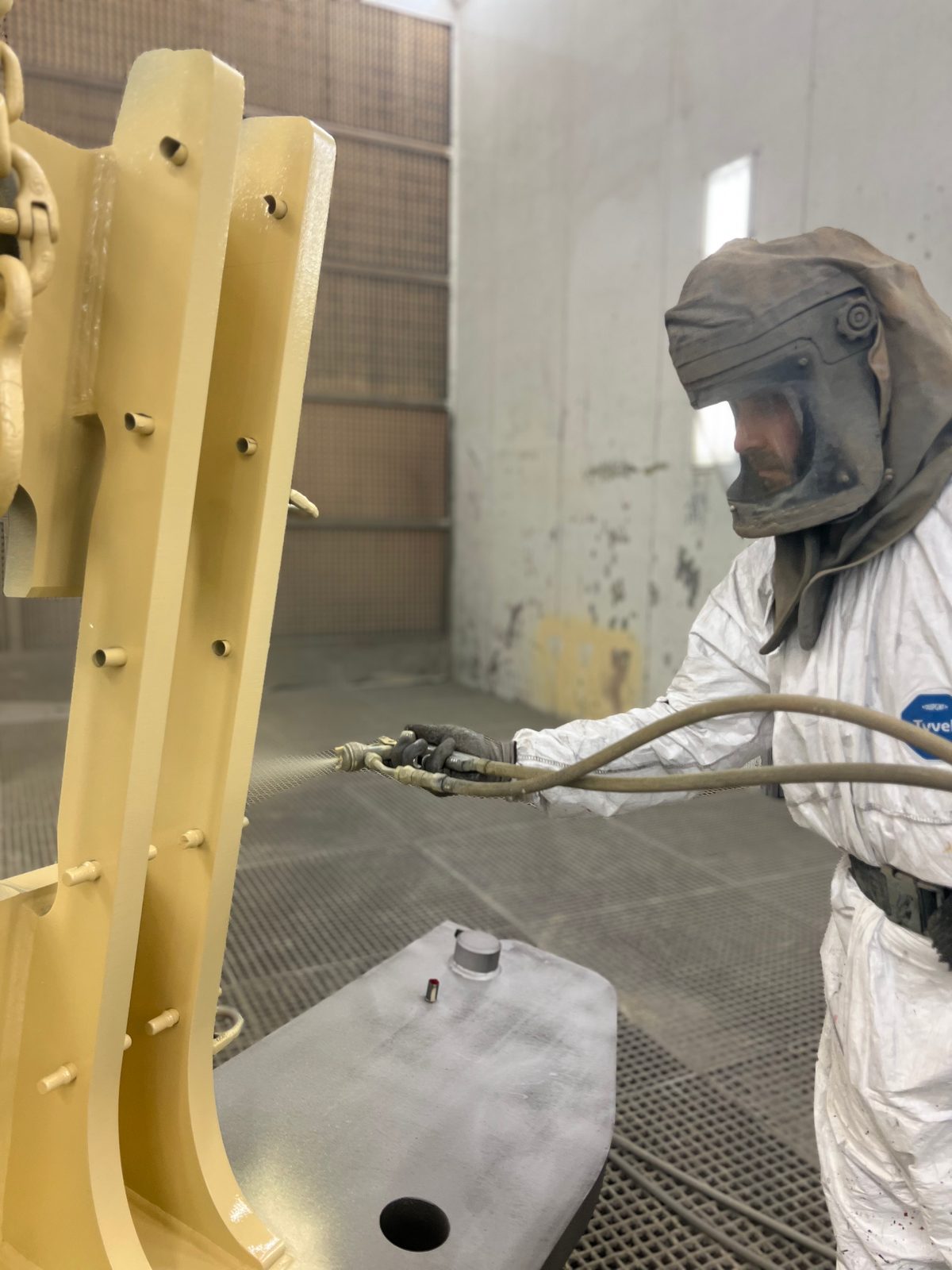

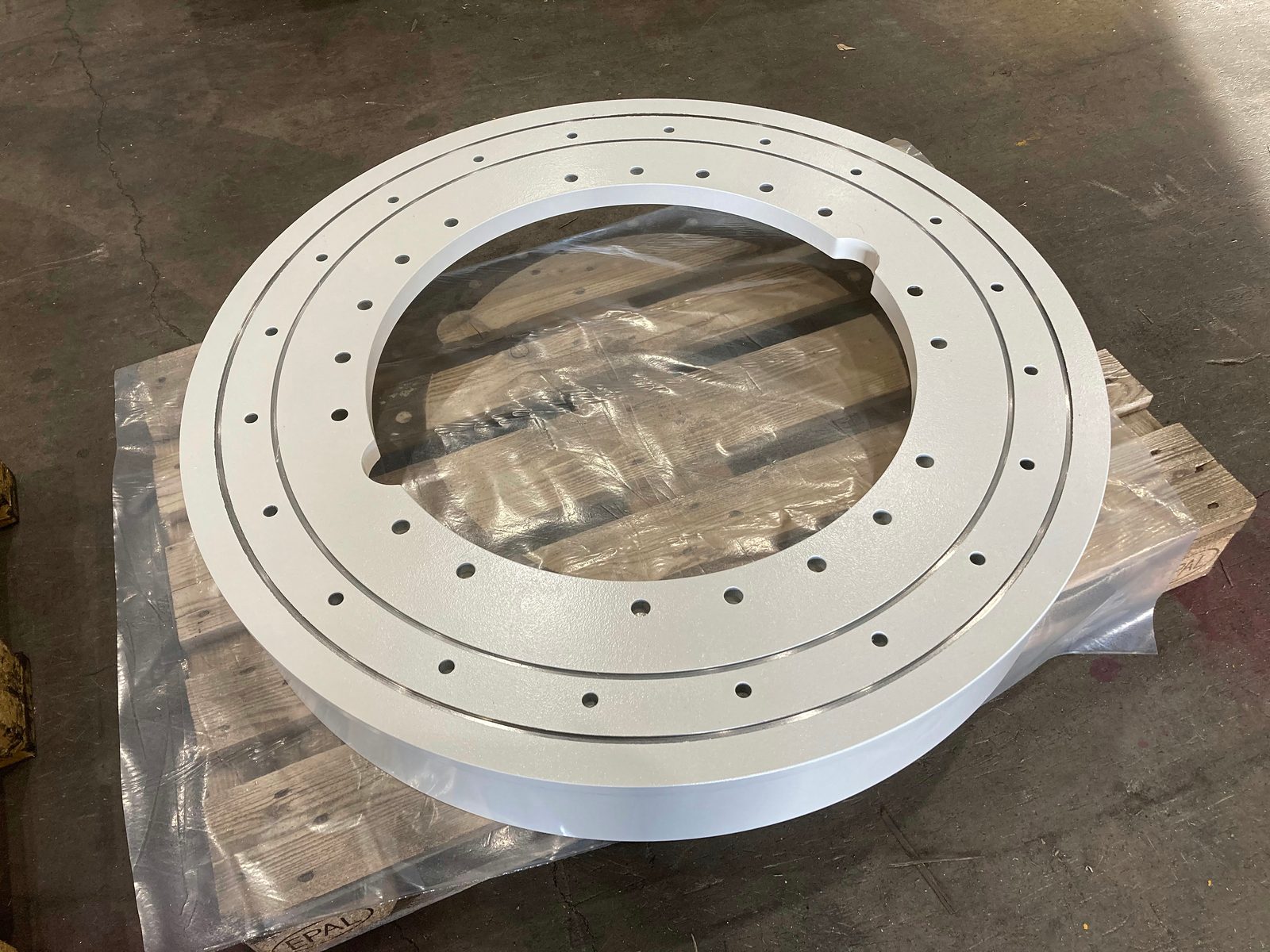

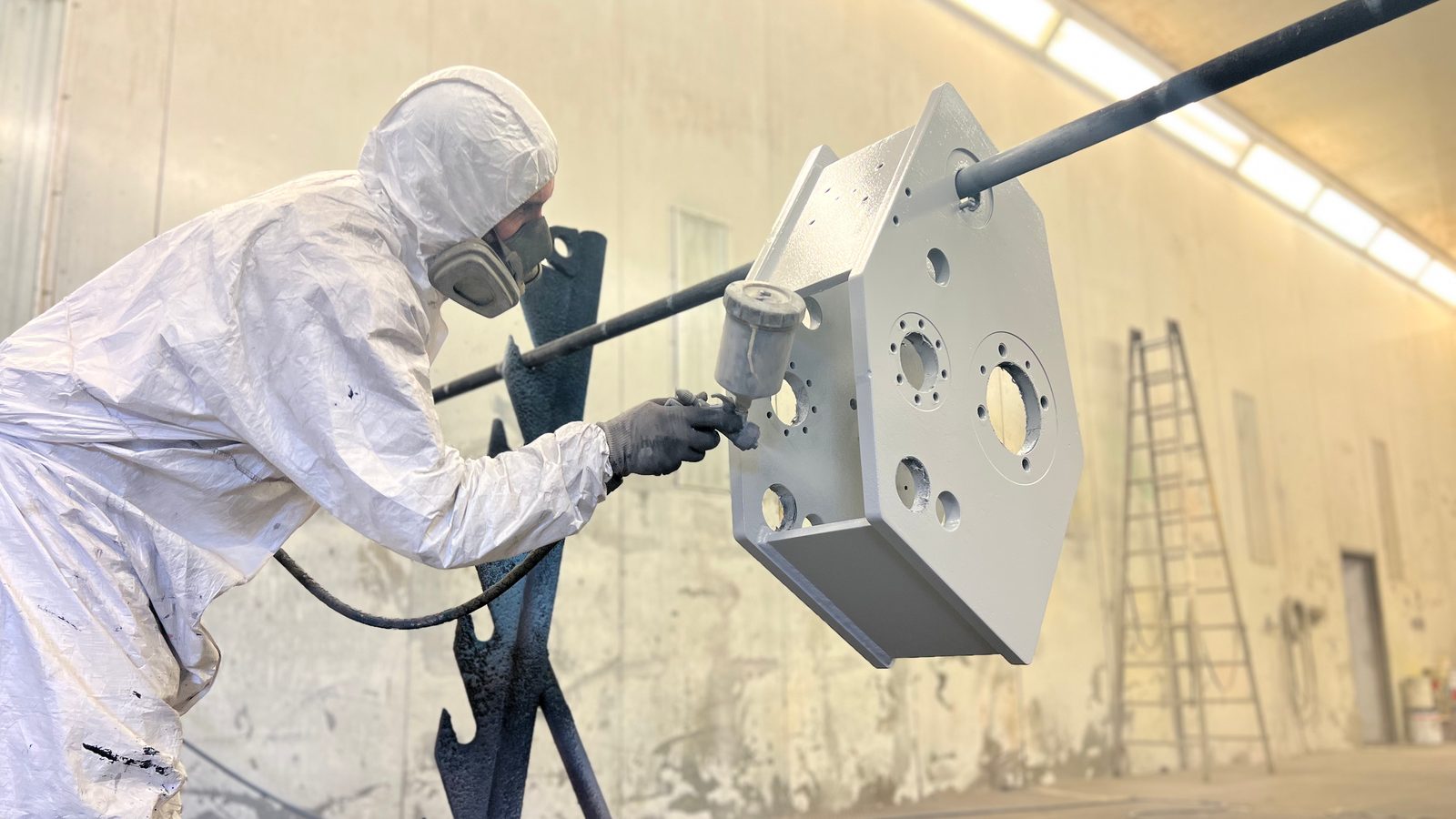

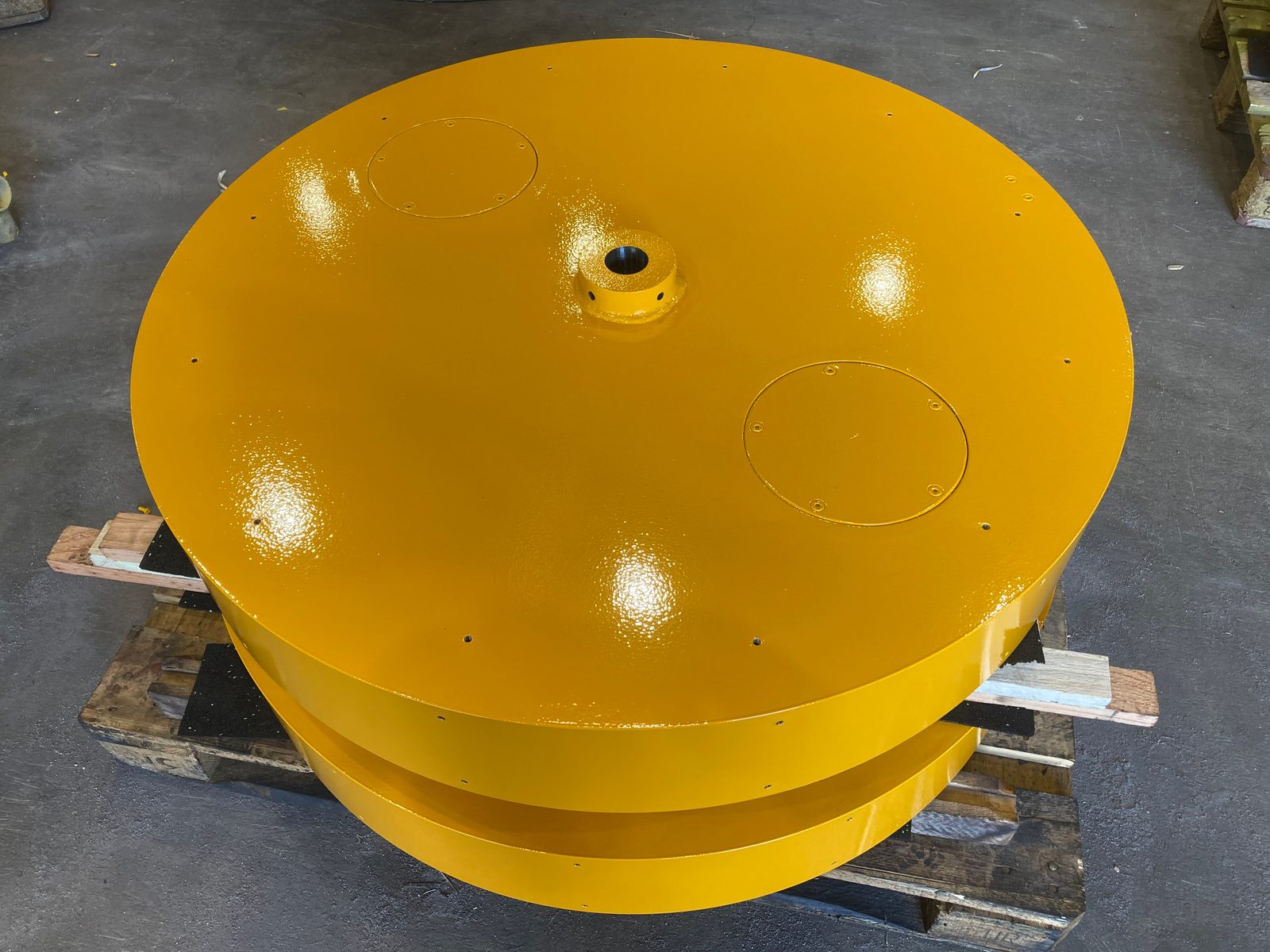

Nasi lakiernicy przemysłowi przy pracy w kabinie lakierniczej. Rzeczywiste elementy z naszej lakierni w Lorch – od spawanej konstrukcji z grubej blachy w wielkogabarytowej kabinie, przez długie ramy maszyn i obrobione pierścienie stalowe, po w pełni zmontowany zespół bębna.
Lakierowanie przemysłowe – dlaczego Bock
Bock Maschinenbau prowadzi lakierowanie przemysłowe w zakładzie Lorch jako część zintegrowanego procesu produkcji i ochrony antykorozyjnej:
- Wielkość kabiny
- Kabina lakiernicza 25 × 7 × 6 m dla dużych elementów i długich konstrukcji spawanych
- Masa elementu
- Ciężkie części do 50 t – obsługa za pomocą systemu suwnic 2×25 t
- Piaskowanie
- Piaskowanie Sa 2,5 w zakładzie – przygotowanie powierzchni bez transportu pośredniego
- Norma
- Lakierowanie przemysłowe według EN ISO 12944 – system powłokowy i klasa ochrony antykorozyjnej według wymagań
- System zarządzania jakością
- DIN EN ISO 9001:2015 i certyfikowany zakład spawalniczy według DIN EN 1090-2 EXC3
- Integracja
- Spawanie, gięcie blach, obróbka CNC, piaskowanie i lakierowanie w tym samym zakładzie
Producenci instalacji, maszyn i pojazdów z regionu Stuttgartu, z Badenii-Wirtembergii i całego regionu DACH otrzymują śrutowanie i lakierowanie zgodnie z EN ISO 12944 z jednej ręki w Lorch.
Często zadawane pytania o lakierowanie przemysłowe
Do jakiej wielkości elementu możliwe jest lakierowanie przemysłowe?
Kabina lakiernicza do lakierowania przemysłowego w firmie Bock ma użytkową wielkość wewnętrzną 25 × 7 × 6 m i przyjmuje ciężkie części do 50 t. Elementy są pozycjonowane za pomocą systemu suwnic 2×25 t hali produkcyjnej i wprowadzane do kabiny.
Do jakiej kategorii korozyjności według EN ISO 12944 wykonuje się lakierowanie?
Lakierowanie przemysłowe odbywa się według EN ISO 12944 do kategorii korozyjności C5 z wysoką trwałością ochrony (H). System powłokowy i klasa ochrony antykorozyjnej są uzgadniane w ujęciu projektowym według rysunku, wymagań normowych i wytycznych klienta.
W jakim odcieniu i stopniu połysku wykonuje się lakierowanie?
W odcieniu według RAL lub wytycznych klienta i w wymaganym stopniu połysku, od matowego, o niskim odbiciu światła, po błyszczący. Jeśli klient wskaże producenta farb, lakierujemy jego materiałami powłokowymi. Do powierzchni chodnikowych i powierzchni ładunkowych możliwe są także powłoki antypoślizgowe o szorstkiej powierzchni.
Czy wykonuje się także płomieniowe natryskiwanie cynku?
Tak, we własnym zakładzie. Cynk jest natryskiwany na wcześniej wypiaskowaną powierzchnię, a element nagrzewa się przy tym tylko nieznacznie. Metoda wchodzi w grę dla elementów, które odkształciłyby się w kąpieli cynkowej lub są na nią zbyt duże.
Jak przygotowuje się elementy stalowe przed lakierowaniem przemysłowym?
Przez piaskowanie do Sa 2,5 według ISO 8501-1 w wielkogabarytowej kabinie śrutowniczej w tym samym zakładzie; jest to typowe przygotowanie powierzchni dla systemów powłokowych ochrony antykorozyjnej według EN ISO 12944. Lakierowanie następuje bezpośrednio po piaskowaniu.
Jakie materiały i elementy są lakierowane przemysłowo?
Lakierowane są stal konstrukcyjna (S235, S355), stal drobnoziarnista i wysokowytrzymała stal konstrukcyjna, Hardox po piaskowaniu i gruntowaniu, a także części maszyn, obudowy i elementy żeliwne, zbiorniki oraz wielkogabarytowe konstrukcje specjalne. Pozostałe materiały i typy elementów lakierowane są według ustaleń.
Jak dokumentowane są budowa powłoki i stopień przygotowania?
Budowa powłoki, stopień przygotowania i wymagania dotyczące powlekania są definiowane według rysunku, wymagań normowych i wytycznych klienta oraz dokumentowane w systemie zarządzania jakością według DIN EN ISO 9001:2015. W przypadku elementów z zespołów spawanych według DIN EN 1090-2 EXC3 lakierowanie może zostać osadzone w ramach jakościowych produkcji spawalniczej; wymagania dotyczące kontroli i dokumentacji są ustalane w ujęciu projektowym.
Gdzie wykonywane jest lakierowanie przemysłowe?
W lokalizacji Lorch, w tym samym zakładzie co piaskowanie, spawanie, gięcie blach i obróbka CNC. Piaskowanie i lakierowanie według EN ISO 12944 odbywają się dzięki temu bez transportu między dwoma zakładami.
