Cięcie piłą rur i profili - produkcja kontraktowa Lorch
Precyzyjne cięcie na wymiar rur, profili, dźwigarów i materiału okrągłego – automatyczne cięcie piłą z własnego magazynu, bezpośrednio jako etap wstępnej produkcji dla zespołów spawanych w Lorch.
Dostępny magazyn materiałowy
Stal, stal drobnoziarnista i stal nierdzewna w wymiarach standardowych dostępne bezpośrednio.
Cięcie wiązkowe i seryjne
W pełni automatyczny automat pilarski dla ekonomicznych cięć seryjnych.
Brak minimalnych ilości
Najmniejsze ilości i pojedyncze cięcia są produkowane na równych zasadach.
Profile i materiał okrągły
Dźwigary dwuteowe (IPE, IPB/HEB, HEA), ceowniki (UPN), kątowniki, profile prostokątne i kwadratowe oraz rury, pręt okrągły i płaskownik.
Zintegrowany proces
Bezpośrednie przekazanie do zespołów spawanych, części giętych i obróbki CNC.
DIN EN ISO 9001:2015
System zarządzania jakością z udokumentowanym zarządzaniem materiałem.
Cięcie piłą - wydajność i proces
Automatyczne cięcie piłą w Bock Maschinenbau odbywa się za pomocą w pełni automatycznych automatów pilarskich z cięciem wiązkowym. Rury, profile zamknięte, dwuteowniki (IPE, IPB/HEB, HEA), ceowniki (UPN), kątowniki, dźwigary i pręt okrągły są precyzyjnie cięte na wymiar - bez ręcznej obróbki dodatkowej.

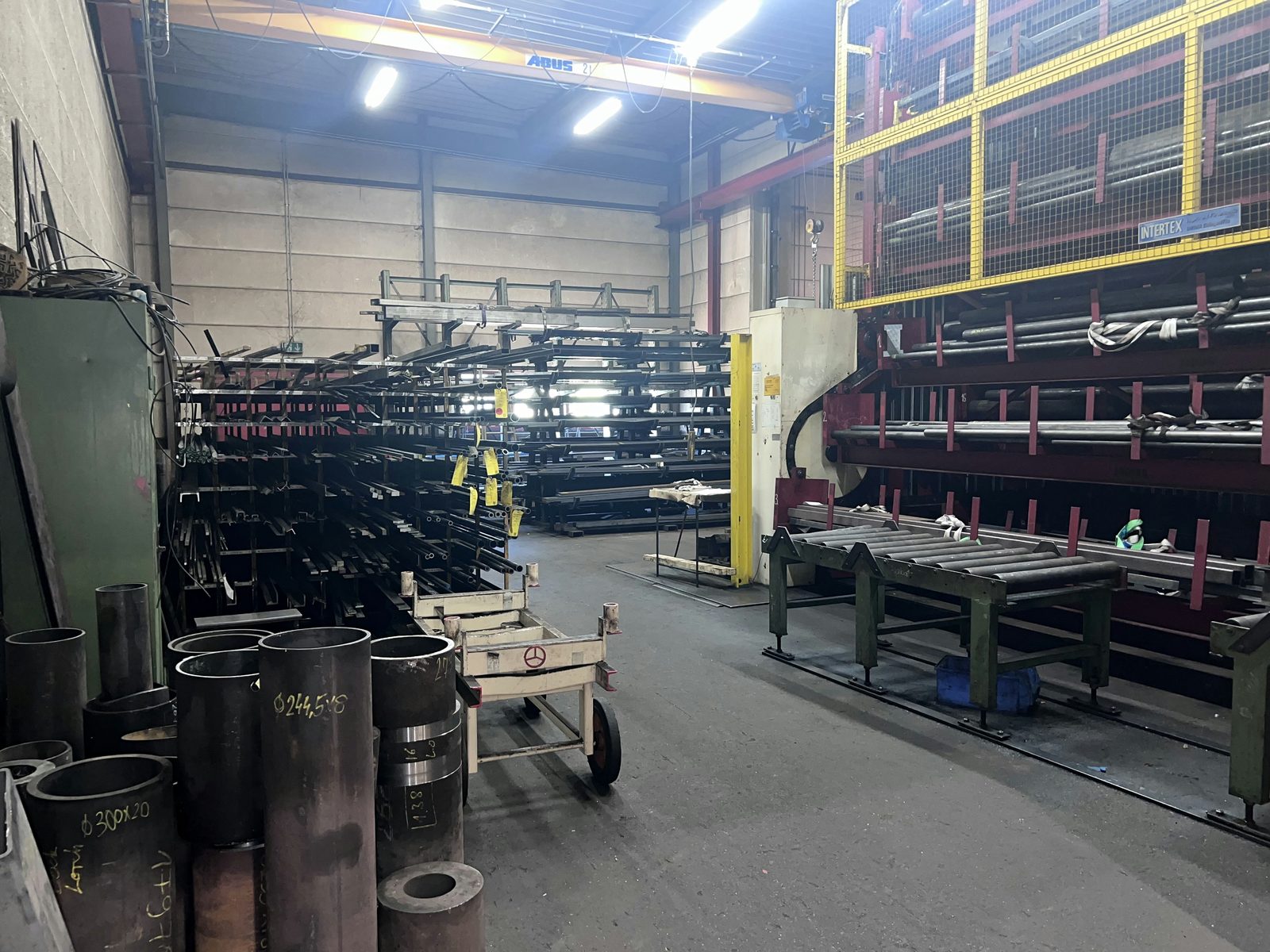

Własny magazyn materiałowy obejmuje kilkaset ton stali, stali drobnoziarnistej i stali nierdzewnej w różnych wymiarach. Cięcia piłą wykonywane są na podstawie rysunków lub list wymiarowych. Obsługiwane są zarówno najmniejsze ilości, jak i duże serie.
Cięcia piłą z rur i profili są dostarczane bezpośrednio jako element cięcia dla zespołów spawanych, ram i konstrukcji stalowych.
Cięcie piłą odbywa się według udokumentowanych procesów jakościowych. Wymiary cięcia i prostopadłość są sprawdzane skalibrowanymi przyrządami pomiarowymi. Dla cięć seryjnych dostępna jest kontrola pierwszej próby z protokołem pomiarowym. Identyfikowalność materiału od magazynu po gotowy element jest w pełni zapewniona.
Dzięki własnym zapasom materiałowym cięcia piłą z rur, profili i pręta okrągłego mogą być dostarczane w krótkim czasie. Materiał powierzony przez klienta jest przyjmowany i przetwarzany na życzenie. Najmniejsze ilości i pojedyncze cięcia są obsługiwane na równych zasadach - bez minimalnych ilości czy ograniczeń.
Cięcia piłą są po wstępnej produkcji przekazywane bezpośrednio do sąsiadujących obszarów produkcyjnych w Lorch: spawanie, części gięte i obróbka CNC. Zewnętrzna logistyka między etapami produkcyjnymi odpada, co znacznie redukuje czasy realizacji i koszty całkowite.
Produkcja kontraktowa w zakresie cięcia piłą odbywa się według DIN EN ISO 9001:2015. System zarządzania jakością i świadectwa materiałowe zapewniają spełnienie wymagań wymagających klientów z budowy pojazdów, instalacji i dźwigów.
Dane maszyny
| Maszyna | Materiał okrągły Ø | Materiał płaski | Kąt cięcia |
|---|---|---|---|

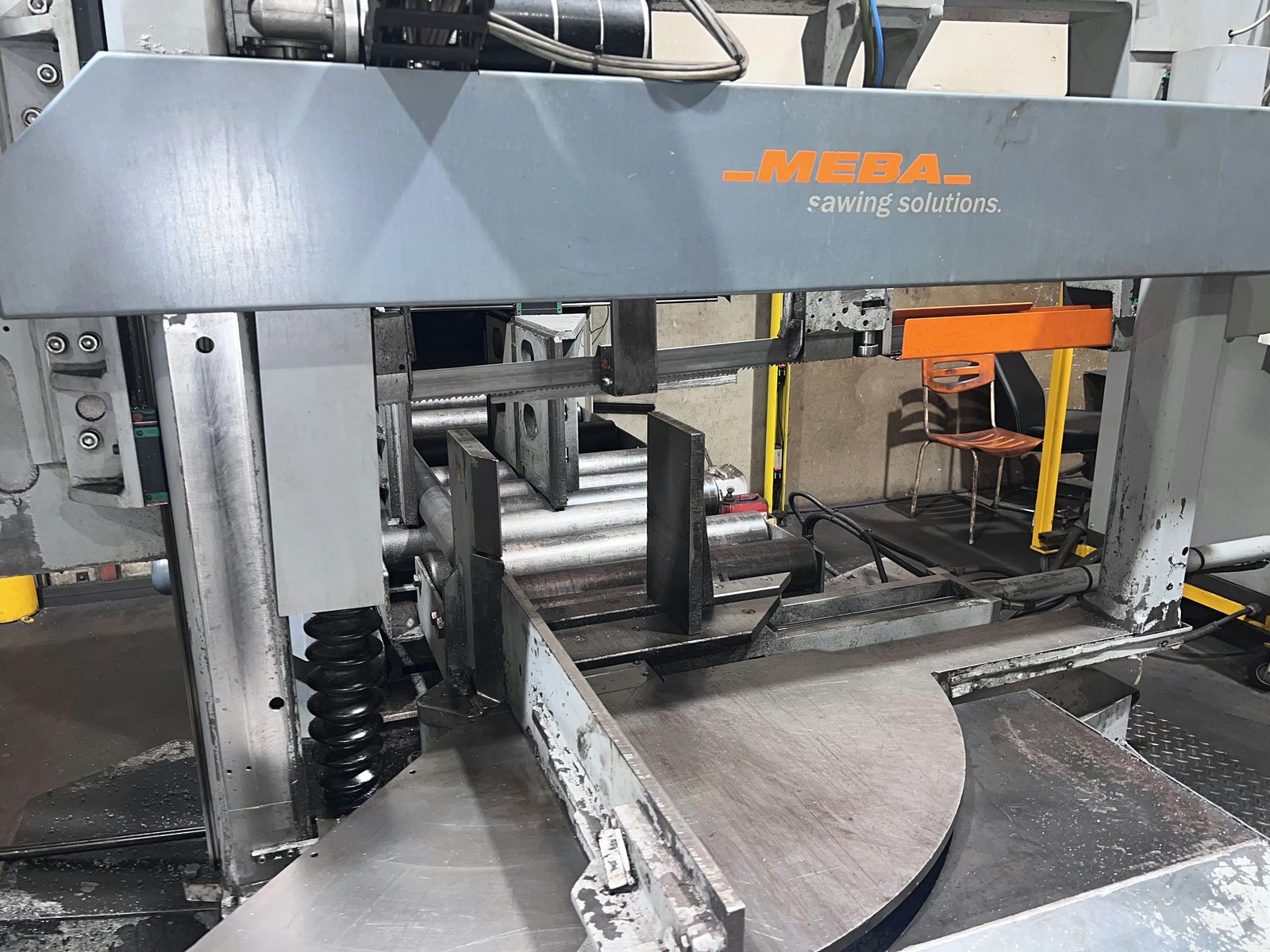

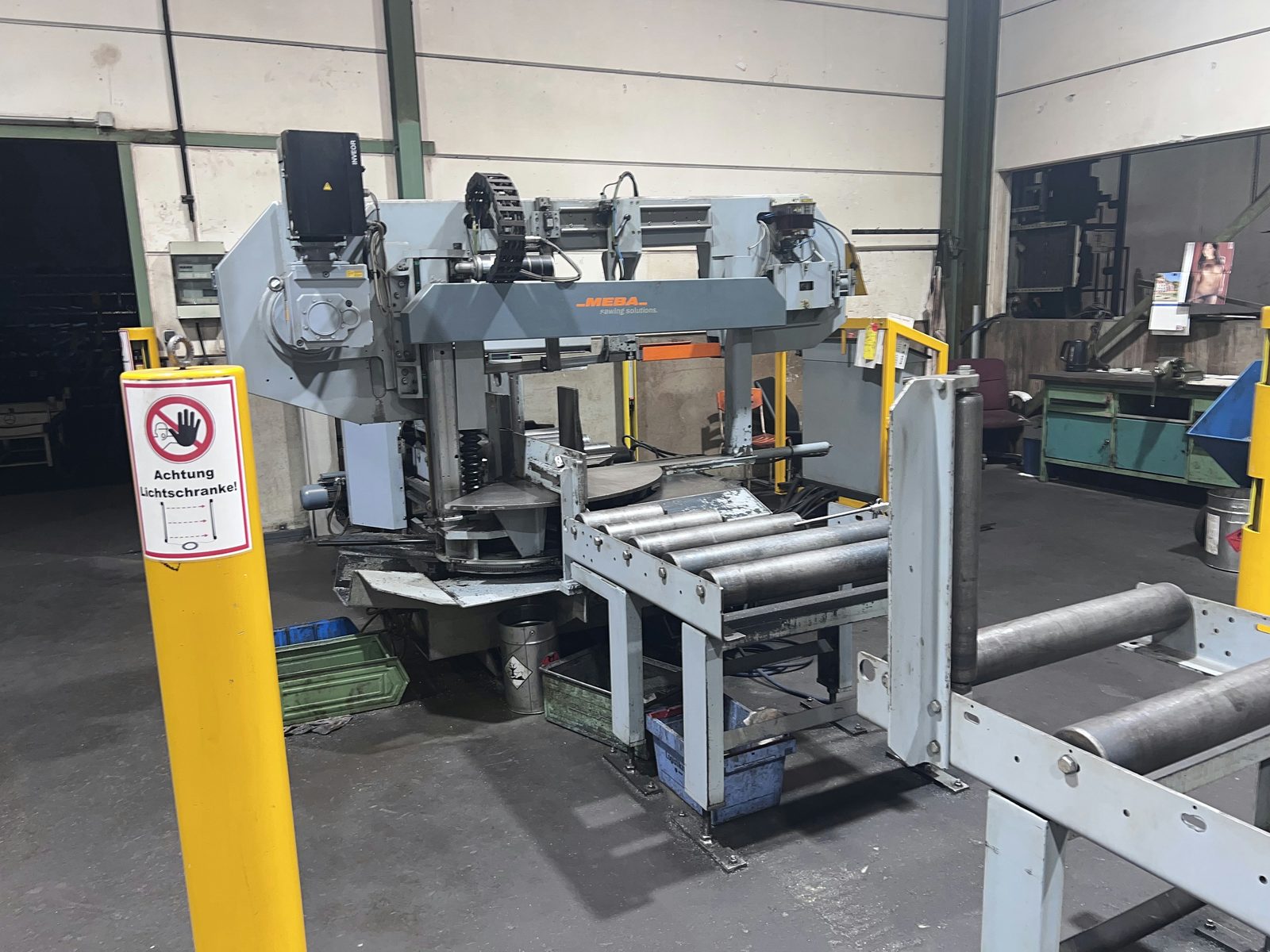

| MEBA DGA 400 · Piła taśmowa | Ø 406 mm | 700 × 400 mm | −45°…+60° |

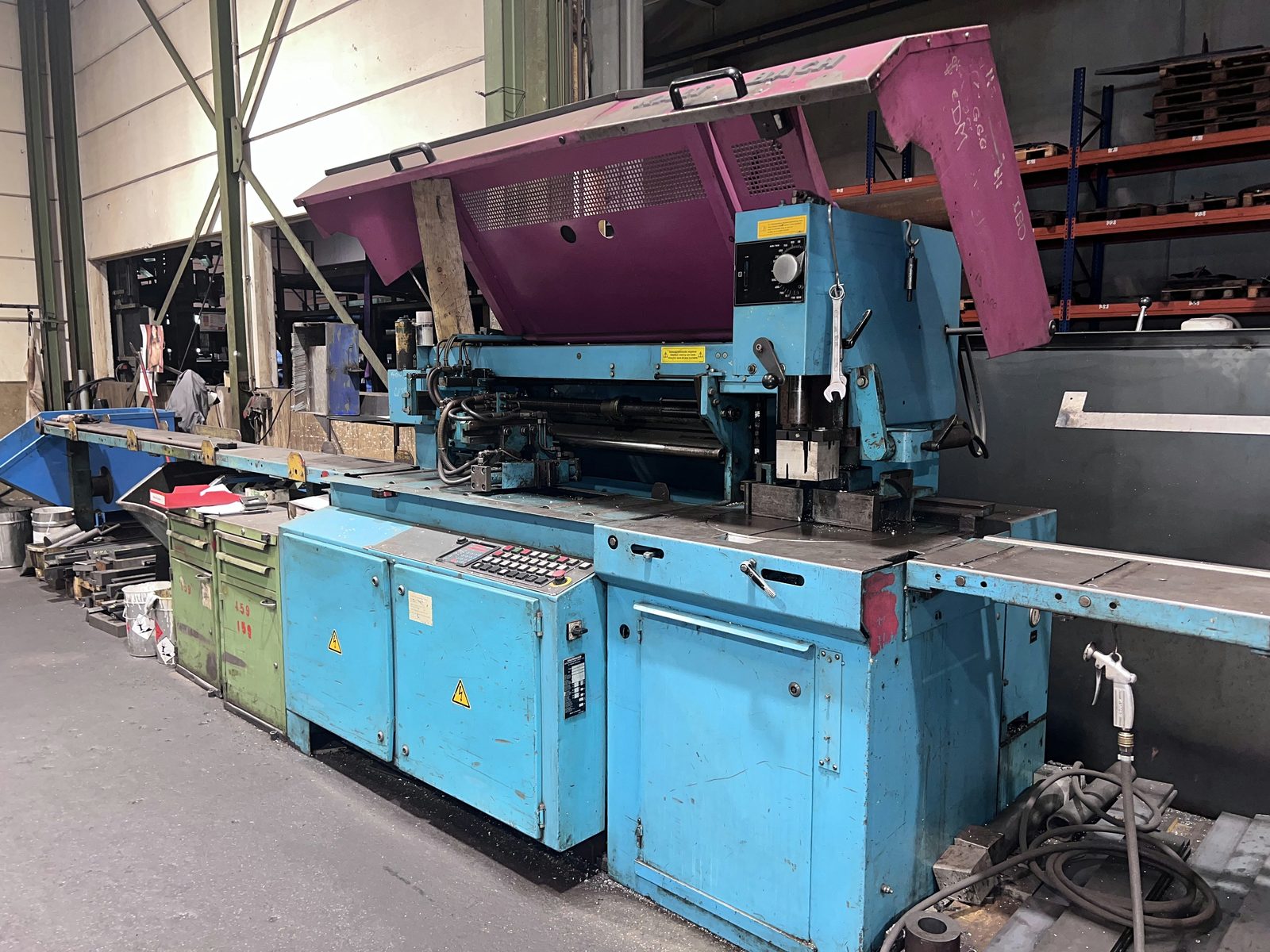

| Kaltenbach KKS 400EC · Piła tarczowa | Ø 130 mm | 300 × 40 mm | 0°…90° |

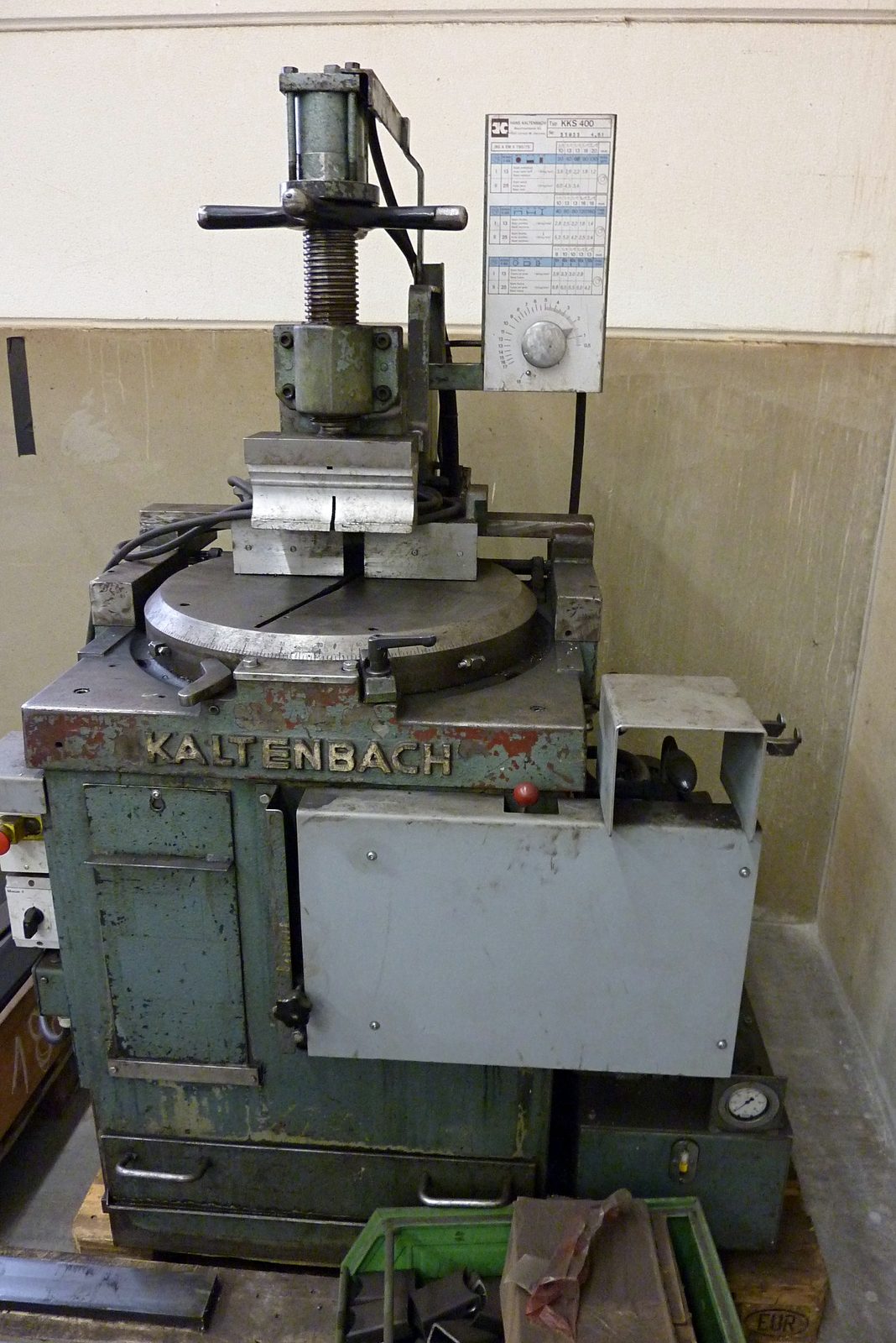

| Kaltenbach KKS 400H · Piła tarczowa | Ø 130 mm | 300 × 40 mm | 0°…90° |

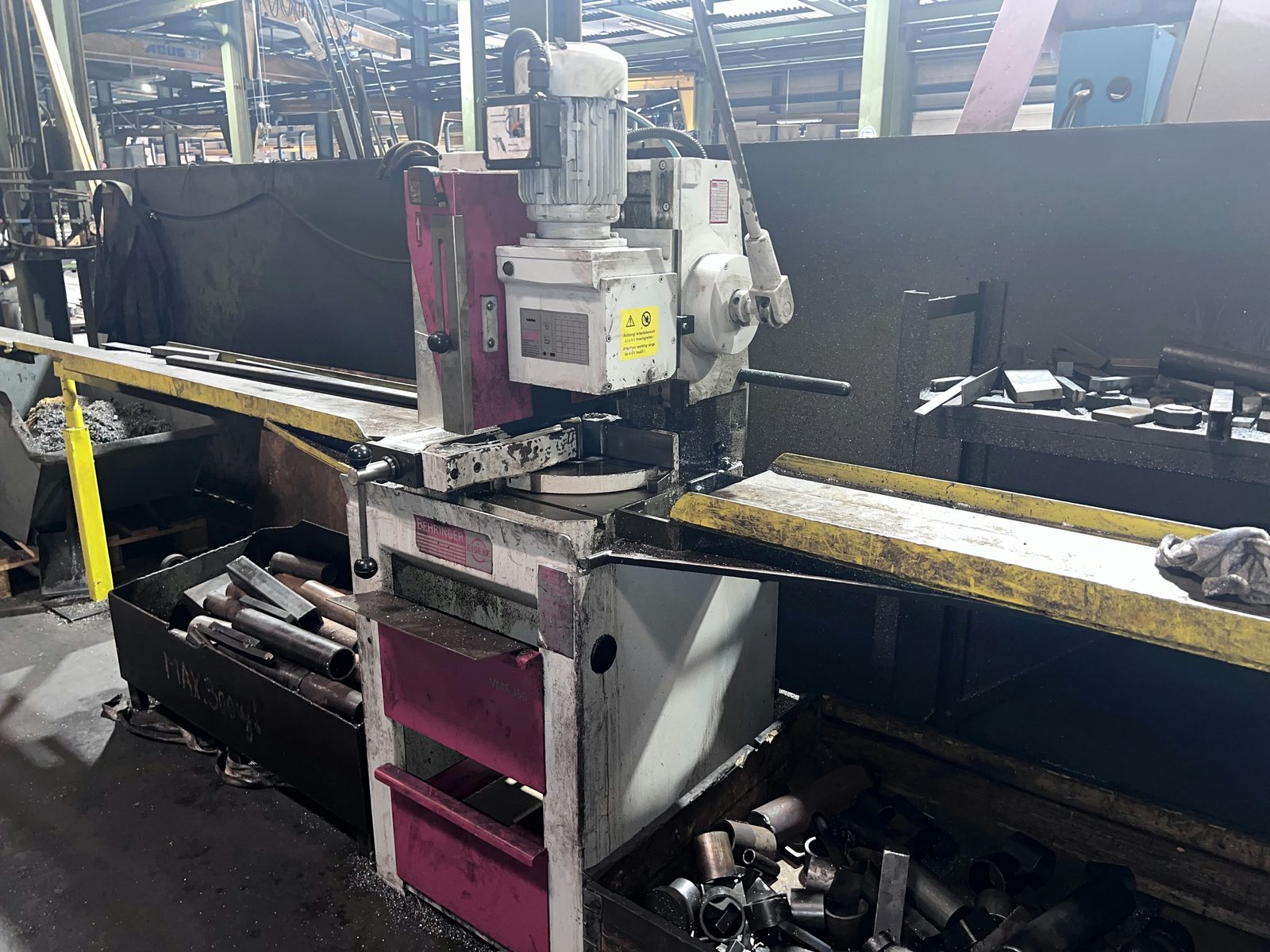

| Behringer VMS 350 · Piła tarczowa | Ø 102 mm | 170 × 100 mm | 0°…45° |
Materiały do cięcia piłą
Cięcia piłą wykonywane są z następujących materiałów:
- Stal konstrukcyjna S235, S355 – stal okrągła, płaska i kształtowa, rury
- Stal drobnoziarnista S460–S1100 – wysokowytrzymałe profile i dźwigary
- Stal nierdzewna 1.4301, 1.4571 – rury i pręt okrągły
- Dwuteowniki: IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM
- Ceowniki: UPN, UNP, UPE - oraz kątowniki (profil L)

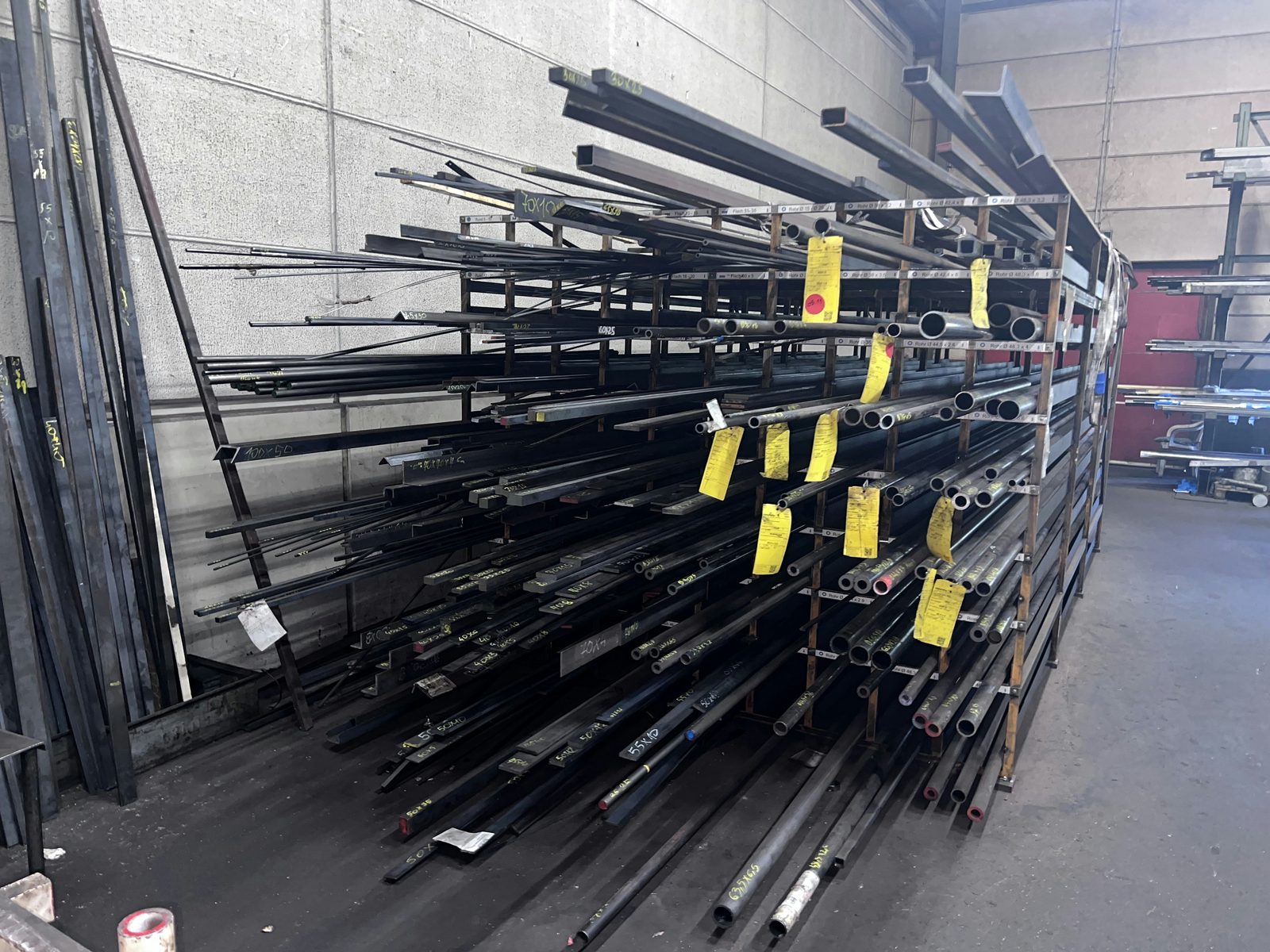

- Rura okrągła, rura kwadratowa (SHS), rura prostokątna (RHS) i profile zamknięte

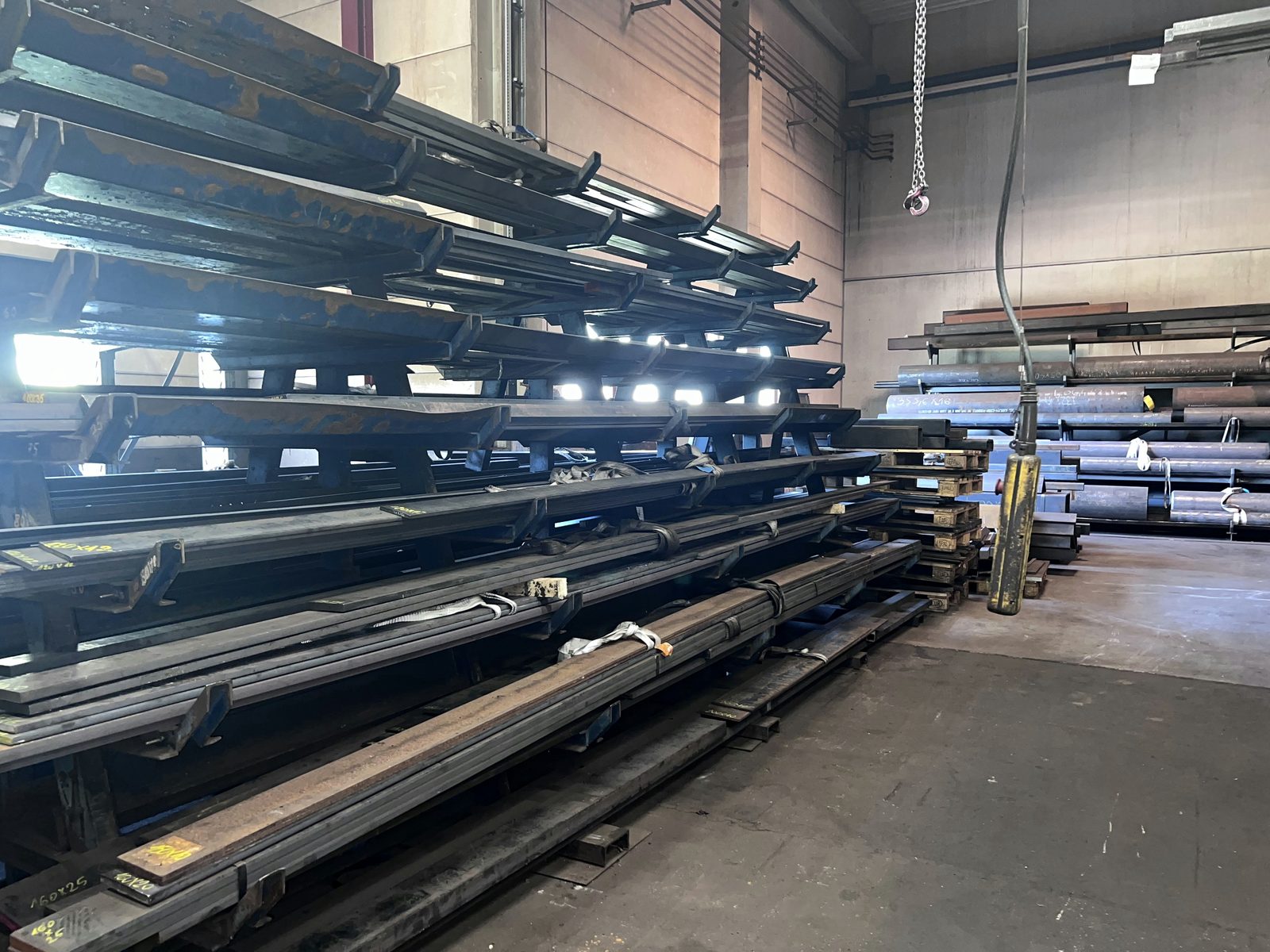

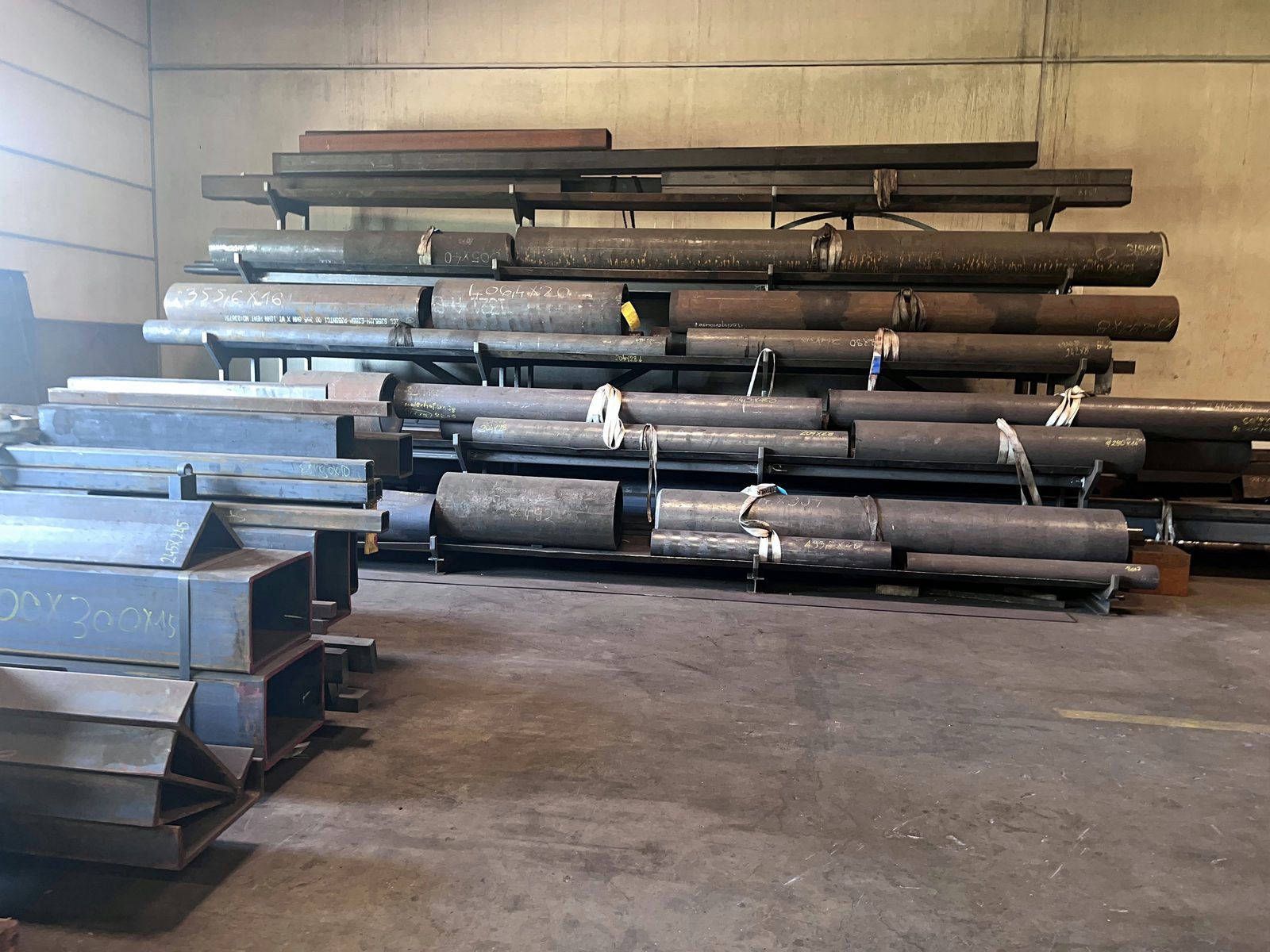

- Płaskownik, pręt okrągły i pręt kwadratowy z własnego magazynu
Na życzenie klienta materiał może być również powierzony.
Typowe zastosowania cięcia piłą
Cięcia piłą rur i profili stosowane są do:
- Ram z rur i profili dla budowy pojazdów i instalacji
- Dźwigarów i podpór dla konstrukcji stalowych i konstrukcji ciężkich
- Ościeży, gniazd i tulei dla zespołów spawanych
- Cięć seryjnych dla powtarzalnych elementów
- Etapu wstępnej produkcji dla części giętych i gięcia odchylającego
Cięcia piłą mogą być przekazywane bezpośrednio do produkcji zespołów spawanych i obróbki CNC. Bezpośrednie przekazywanie bez zewnętrznej logistyki znacznie redukuje czasy przezbrojeń i nakłady transportowe. Automatyczny automat pilarski z funkcją cięcia wiązkowego zapewnia ekonomiczne cięcia seryjne przy stałej precyzji. Z własnego magazynu materiałowego rury, profile, dźwigary i pręt okrągły w wymiarach standardowych są dostępne w krótkim czasie. Po cięciach piłą następuje bezpośrednio spawanie, gięcie i obróbka CNC - wszystkie etapy w Lorch z jednej ręki. Dokumentacja jakościowa według DIN EN ISO 9001:2015 z pełną identyfikowalnością materiału jest dostępna. Materiał powierzony przez klienta jest przyjmowany na życzenie. Produkcja kontraktowa bez minimalnych ilości dla wszystkich rodzajów cięcia, od pojedynczych części po bieżące serie z powtarzalnymi zamówieniami z magazynu materiałowego.
Cięcie piłą w Bock - Państwa korzyści
Bock Maschinenbau oferuje cięcie piłą jako zintegrowany etap produkcji kontraktowej:
- Dostępny magazyn materiałowy
- Stal, stal drobnoziarnista, stal nierdzewna w wymiarach standardowych dostępne bezpośrednio.
- Cięcie wiązkowe
- W pełni automatyczny automat pilarski dla ekonomicznych cięć seryjnych.
- Brak minimalnych ilości
- Najmniejsze ilości i pojedyncze cięcia są produkowane na równych zasadach.
- Zintegrowany proces
- Bezpośrednie przekazanie do zespołów spawanych, części giętych i obróbki CNC.
- DIN EN ISO 9001:2015
- System zarządzania jakością z udokumentowanym zarządzaniem materiałem.
Producenci konstrukcji stalowych, ślusarnie i handlowcy stali z powiatu Ostalbkreis, regionu Stuttgartu i regionu DACH zlecają nam w Lorch cięcie dźwigarów, rur i profili na wymiar – z magazynu, bez ilości minimalnej.
Często zadawane pytania o cięcie piłą
Do jakiego przekroju rury, profile i materiał okrągły są cięte piłą?
Piła taśmowa MEBA DGA 400 tnie materiał okrągły do Ø 406 mm i materiał płaski do 700 × 400 mm. Mniejsze przekroje do Ø 130 mm i 300 × 40 mm są dodatkowo cięte na piłach tarczowych Kaltenbach KKS 400EC i KKS 400H.
Jakie kąty cięcia ukośnego są możliwe przy cięciu piłą?
Cięcie ukośne do 90°: piły tarczowe Kaltenbach KKS 400EC i KKS 400H obracają się w zakresie 0°…90°, piła taśmowa MEBA DGA 400 −45°…+60°, a Behringer VMS 350 0°…45°.
Jakie dźwigary, profile i rury są przycinane na długość w ramach cięcia piłą?
W ramach cięcia piłą na wymiar przycinane są dwuteowniki (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM), ceowniki (UPN, UNP, UPE), kątowniki, rura okrągła, rura kwadratowa (SHS), rura prostokątna (RHS) i profile zamknięte oraz płaskownik, pręt okrągły i pręt kwadratowy. Materiałami są stal konstrukcyjna i stal drobnoziarnista, a stal nierdzewna w postaci rur i pręta okrągłego.
Jak cięcia seryjne są wykonywane i kontrolowane?
Cięcia seryjne wykonywane są na w pełni automatycznym automacie pilarskim z cięciem wiązkowym. Wymiary cięcia i prostopadłość są sprawdzane skalibrowanymi przyrządami pomiarowymi; dla cięć seryjnych dostępna jest kontrola pierwszej próby z protokołem pomiarowym.
Czy cięte piłą dźwigary i rury są następnie również wycinane lub konturowane?
Tak. Grubościenne profile i dźwigary są najpierw przygotowywane na długość przez cięcie piłą, a następnie konturowane termicznie – cięciami ukosowymi, wycięciami, cięciami siodłowymi i cięciami konturowymi do 50 mm grubości ścianki.
Kontakt
Zapytanie o cięcie piłą
Prosimy przesłać nam listę wymiarową lub rysunek z materiałem, wymiarem i liczbą sztuk. Przygotujemy ofertę z bieżącego magazynu.
