Jako dostawca dla budowy maszyn specjalnych wytwarzamy kompletne zespoły spawane i mechanicznie obrobione komponenty według rysunku — korpusy przekładni, wieńce zębate, koła zamachowe i stoły maszynowe, od pojedynczego egzemplarza po małą serię, wg DIN EN 1090-2 EXC3 w Lorch koło Stuttgartu.
Zespoły spawane, korpusy przekładni i stoły maszynowe według rysunku — od pojedynczego egzemplarza po małą serię.
Wieńce zębate, koła zamachowe i pierścienie bieżne toczone obrotowo-symetrycznie — wysokość toczenia do 2 400 mm.
Duże, ciężkie zespoły — bezpieczna obsługa systemem suwnic 2×25 t.
Nośne konstrukcje spawane wg najwyższej certyfikowanej w praktyce klasy wykonania.
Stal konstrukcyjna, drobnoziarnista, trudnościeralna i nierdzewna z magazynu — ze świadectwem odbioru 3.1 wg EN 10204.
Jako dostawca dla budowy maszyn specjalnych wytwarzamy komponenty, które w eksploatacji muszą trwale przenosić obciążenia i dokładnie pasować: korpusy przekładni utrzymują gniazda łożysk w tolerancji również pod obciążeniem, wieńce zębate i koła zamachowe pracują obrotowo przez lata, stoły maszynowe potrzebują płaskich, sztywnych skrętnie powierzchni mocujących. Dlatego łączymy certyfikowane spawanie z własną obróbką wielkogabarytową CNC — zespoły są w razie potrzeby po spawaniu odprężane wibracyjnie i dopiero potem obrabiane na wymiar końcowy.
Od cięcia piłą i cięcia tlenowego przez spawanie wg EN ISO 3834-2 po frezowanie portalowe, wytaczanie i toczenie karuzelowe wszystko powstaje na 14 000 m² pod jednym dachem w Lorch, na wschód od Stuttgartu. To skraca czasy realizacji, eliminuje interfejsy między kilkoma dostawcami i zapewnia pełną identyfikowalność materiału wg EN 10204.
Produkcja obejmuje zakres od pojedynczego egzemplarza po małą serię — jako gotowa do zabudowy pojedyncza część lub kompletny, na życzenie wstępnie zmontowany i polakierowany zespół. Do dyspozycji stoi od 1963 roku ponad 100 specjalistów i park maszynowy z ponad 20 maszynami.
Te rodziny elementów wytwarzamy dla budowy maszyn specjalnych i budowy maszyn kompletnie według rysunku — spawane, obrobione i udokumentowane:
Kompletne zespoły spawane według rysunku i zestawienia materiałowego — na życzenie wstępnie zmontowane, polakierowane i dostarczone gotowe do montażu.
Spawane, odprężone wibracyjnie i obrobione CNC — wymiarowo dokładne gniazda łożysk i powierzchnie pasowane do montażu.
Elementy obrotowo-symetryczne toczone na karuzeli do Ø 4 800 mm — uzębienie na życzenie przez partnera.
Spawane stoły maszynowe i płyty podstawowe, po odprężaniu wibracyjnym frezowane na płasko — dla płaskich, sztywnych skrętnie powierzchni mocujących.

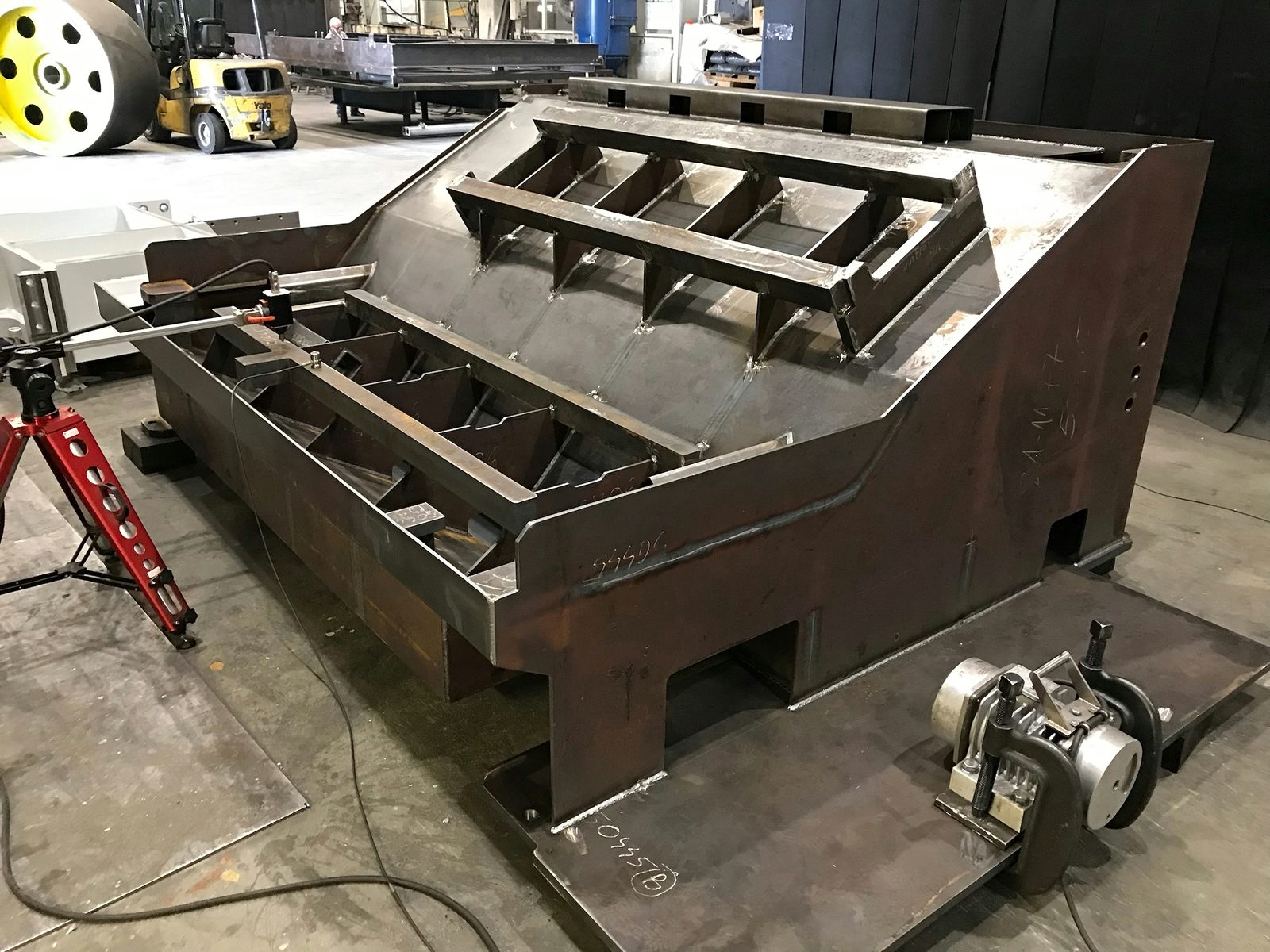

Ramy wytwarzane z niskimi naprężeniami do obciążeń drgających — na przykład rynny przenośników wibracyjnych techniki materiałów sypkich.
Pozostałe elementy według rysunku — na przykład wały, osie i przeciwwagi — wytwarzamy na zapytanie.
Ponad 40 gatunków materiałów mamy z magazynu: stale konstrukcyjne, takie jak S355, stale drobnoziarniste do S1100, gatunki trudnościeralne i stale nierdzewne. To skraca zaopatrzenie w pilnych projektach — a każda partia pozostaje identyfikowalna dzięki świadectwu odbioru 3.1 wg EN 10204.
Do głębokości produkcji należą cięcie tlenowe do 200 mm na formacie 20 × 3,5 m, gięcie blach do 1 000 t na hydraulicznych prasach krawędziowych, zwijanie oraz piaskowanie i lakierowanie przemysłowe wg EN ISO 12944 — zespół opuszcza zakład powleczony i gotowy do montażu.
Materiały w skrócie
Wieńce zębate, koła zamachowe, pierścienie bieżne i wały przyporządkowujemy bezpośrednio odpowiedniej maszynie — z realnymi zdolnościami z naszego parku maszynowego.
Wieńce zębate, koła zamachowe i pierścienie bieżne
Toczenie karuzelowe do Ø 4 800 mm i 2 400 mm wysokości toczenia — uzębienie na życzenie przez partnera.
Półwyrób wieńca zębatego według rysunku
Wały i osie
Toczenie do Ø 655 mm i 2 000 mm długości toczenia — z pasowaniami według rysunku.
Wał napędowy zespołu maszyny specjalnej
Mniejsze elementy toczone i pasowane
Elementy toczone do Ø 350 mm i 1 000 mm długości toczenia — jako pojedyncza część lub mała seria do zespołu.
Pierścienie dystansowe i elementy pasowane do montażu
Nośne konstrukcje spawane wytwarzamy wg DIN EN 1090-2 do EXC3 — najwyższej certyfikowanej w praktyce klasy wykonania — z jakością spawania wg EN ISO 3834-2. Każda partia pozostaje identyfikowalna dzięki świadectwu odbioru 3.1 wg EN 10204; jako zakład upoważniony przez GSI SLV München przenosimy na życzenie oznaczenia materiałów.
Badanie odbywa się, zanim zespół trafi na Państwa montaż:
Zakres badań według rysunku, specyfikacji lub klasy wykonania — udokumentowany w protokole badania do zespołu.
Tak. Zespoły maszyn specjalnych, korpusy przekładni, stoły maszynowe i ramy wibracyjne wytwarzamy kompletnie według Państwa rysunku — spawane wg DIN EN 1090-2 EXC3, odprężone wibracyjnie, obrobione CNC oraz na życzenie polakierowane i wstępnie zmontowane, od pojedynczego egzemplarza po małą serię.
Na karuzeli toczymy elementy obrotowo-symetryczne, takie jak wieńce zębate, koła zamachowe i pierścienie bieżne, do Ø 4 800 mm i 2 400 mm wysokości toczenia — uzębienie przejmuje na życzenie partner.
Do 50 t masy jednostkowej i 26 m długości elementu. System suwnic 2×25 t przejmuje obsługę w produkcji; załadunek ciężkich zespołów z zakładu — również transportem ponadnormatywnym — jest u nas codziennością.
Ponad 40 gatunków z magazynu: stale konstrukcyjne, takie jak S355, stale drobnoziarniste do S1100, gatunki trudnościeralne i stale nierdzewne — każda partia ze świadectwem odbioru 3.1 wg EN 10204.
Ponieważ łańcuch tolerancji zostaje w jednej ręce: zespół jest spawany, odprężany wibracyjnie, a następnie w tym samym zakładzie obrabiany na wymiar końcowy. To eliminuje ryzyko interfejsu między zakładem spawalniczym a zakładem obróbki skrawaniem, skraca czasy realizacji i daje spójną dokumentację z jednej ręki.
Tak. Z lokalizacji Lorch, na wschód od Stuttgartu, zaopatrujemy producentów maszyn i instalacji w całych Niemczech oraz w Austrii i Szwajcarii — zapytanie składa się rysunkiem, dostawa następuje z zakładu.
Prosimy przesłać nam rysunek i zestawienie materiałowe — sprawdzimy wykonalność, dostępność materiału i termin oraz przygotujemy niezobowiązującą ofertę.
Certyfikat wg DIN EN 1090-2 EXC3 · świadectwo odbioru 3.1 wg EN 10204.
